1 Új 3 sorkapcsok, VikingTM az innováció Csavaros és rugós csatlakoztatás ÚJ TERMÉKKÍNÁLAT, KUTATÁSOK ÉS TAPASZTALATOK ALAPJÁN KIFEJLESZTVE

2 ÚJ VIKING TM 3 AZ INNOVÁCIÓ Erő és biztonság: A vezetékek biztonságos csatlakoztatása Elveszíthetelen csavar Tökéletes sínre rögzíthetőség a speciális acéltalpaknak köszönhetően (1) A sorkapcsok számos tesztnek lettek kitéve: vezetékek kirángatása, csavarok túlzott forgatónyomaték ellenállása, időtállóság... stb Tökéletes elektromos vezetés az ónozott bronz vezetők miatt (1) Keresztmetszetek: 0,25 mm 2-70 mm 2 (hajlékony vezeték esetén) és 0,25 mm 2-95 mm 2 (tömör vezeték esetén) (1) RoHS (Restriction of Hazardous Substances - Veszélyes anyagok használatának korlátozása) előírásoknak megfelel Nemzetközi jóváhagyások: UL/CSA/NF/VDE/IMQ/BV ATEX tanusítvány Megfelel az IEC EN , IEC EN és IEC EN szabványoknak

3 csavaros csatlakozás További újdonságok Optimalizált méret, leegyszerűsített csatlakoztatás, szabványosított szigetelő végzárók rendszere adja az új Viking 3 sorozat kényelmes használatát és teszi az üzembe helyezést, csatlakoztatást és jelölést könnyebbé, mint valaha. Azonos magasság 16 mm 2-70 mm 2 ig A védőföld sorkapcsok közvetlenül sínre rögzíthetők csavarhúzó nélkül 5-10 mm osztástávolságig Szigetelő végzárók 5-10 mm osztástávolságig 1

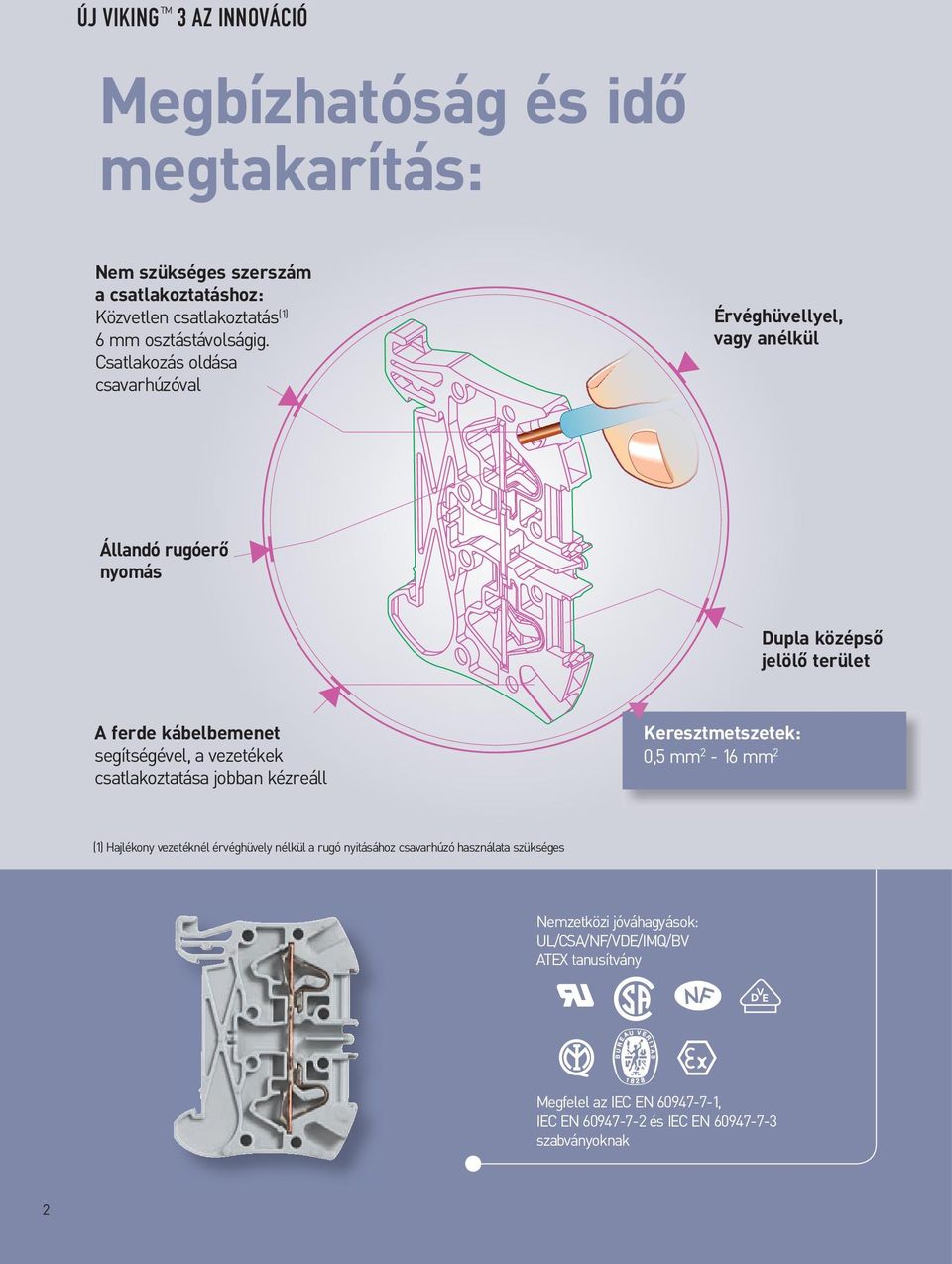

4 ÚJ VIKING TM 3 AZ INNOVÁCIÓ Megbízhatóság és idő megtakarítás: Nem szükséges szerszám a csatlakoztatáshoz: Közvetlen csatlakoztatás (1) 6 mm osztástávolságig. Csatlakozás oldása csavarhúzóval Érvéghüvellyel, vagy anélkül Állandó rugóerő nyomás Dupla középső jelölő terület A ferde kábelbemenet segítségével, a vezetékek csatlakoztatása jobban kézreáll Keresztmetszetek: 0,5 mm 2-16 mm 2 (1) Hajlékony vezetéknél érvéghüvely nélkül a rugó nyitásához csavarhúzó használata szükséges Nemzetközi jóváhagyások: UL/CSA/NF/VDE/IMQ/BV ATEX tanusítvány Megfelel az IEC EN , IEC EN és IEC EN szabványoknak 2

5 rugós csatlakoztatás További újdonságok A szakemberek véleménye alapján a Legrand Kutatási és Fejlesztési osztálya létrehozott egy olyan innovatív Viking 3 rugós sorkapocs sorozatot, amelynek magasabb csatlakozási minősége, és számos további előnye van. Egybeépített szigetelési végzáróval 6-12 mm osztástávolságig 5 mm oszt.táv 6 mm oszt.táv Az átkötőfésűk és jelölők jól láthatók Optimalizált a sorkapcsok mérete. Az 5 és 6 mm osztástávolságú sorkapcsoknak a villamos karakterisztikáik megegyeznek (5-ös osztástávolságú sorkapcsok használatakor 5 kapcsonként egy helyet megspórolhatunk) 3

6 ÚJ VIKING TM 3 Csavaros vagy rugós: kényelmesebb vezetékezés és egyszerűbb használat Végbak: bkcsavarozás á nélküli rögzítésö Átkötő fésű eszköz nélküli behelyezése 8 mm osztástávolságig (2 behelyezési lehetőség) Az ellenőrzőfényes keret bármikor csatlakoztatható (12/48 V vagy 110/250 V) 4

7 az egységes kiegészítőknek köszönhetően Vezető kábelek árnyékolása kiegészítőkkel Leválasztható védelemmel ellátott sorkapcsok: hengeres olvadóbiztosítékkal vagy autó biztosítékkal Lehetséges a kézi (CAB 3)... és a számítógépes (Logicab2) jelölés 5

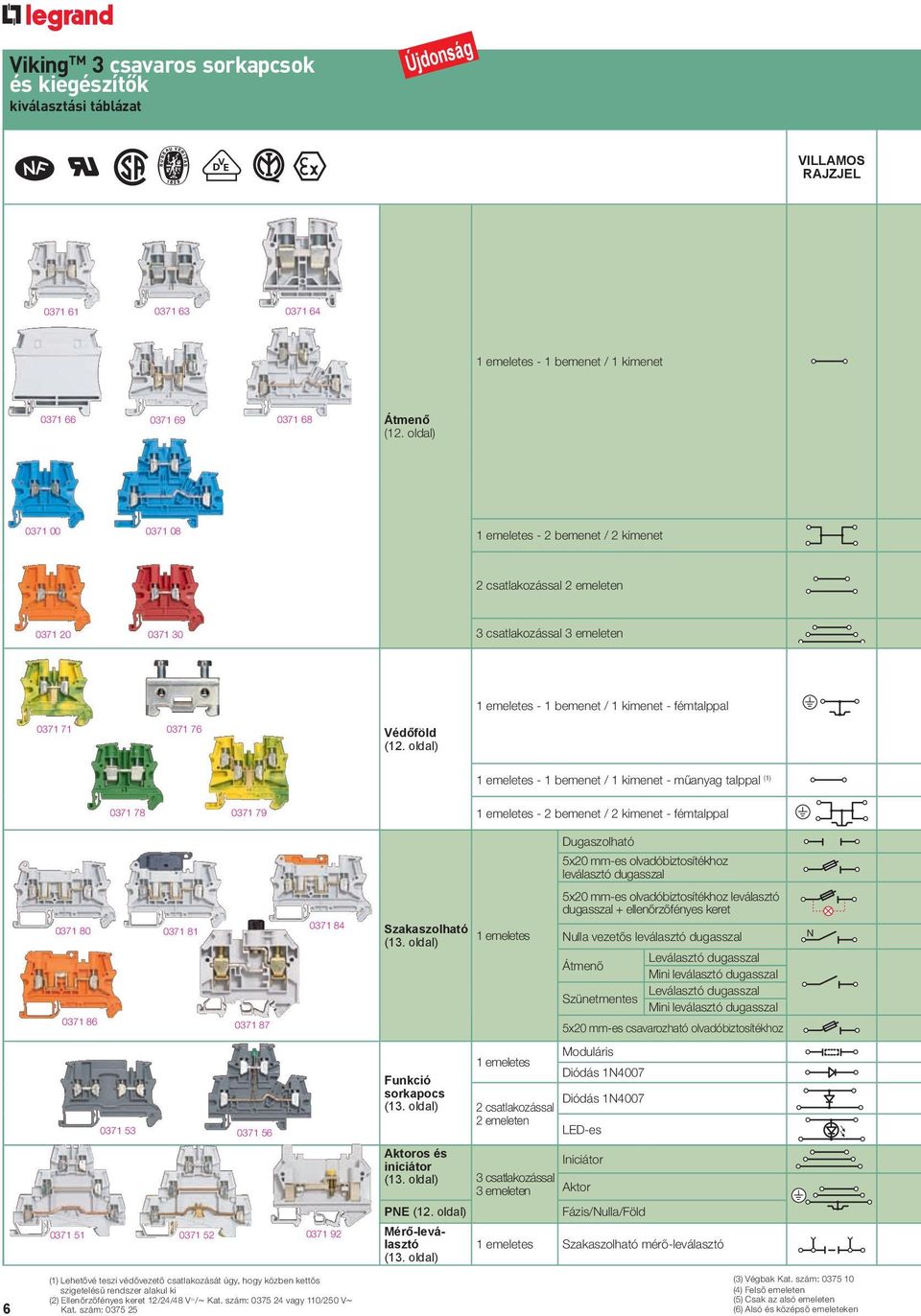

8 Viking TM 3 csavaros sorkapcsok és kiegészítők kiválasztási táblázat Újdonság VILLAMOS RAJZJEL emeletes - 1 bemenet / 1 kimenet Átmenő (12. oldal) emeletes - 2 bemenet / 2 kimenet 2 csatlakozással 2 emeleten csatlakozással 3 emeleten 1 emeletes - 1 bemenet / 1 kimenet - fémtalppal Védőföld (12. oldal) emeletes - 1 bemenet / 1 kimenet - műanyag talppal (1) 1 emeletes - 2 bemenet / 2 kimenet - fémtalppal Szakaszolható (13. oldal) Funkció sorkapocs (13. oldal) 1 emeletes 1 emeletes 2 csatlakozással 2 emeleten Dugaszolható 5x20 mm-es olvadóbiztosítékhoz leválasztó dugasszal 5x20 mm-es olvadóbiztosítékhoz leválasztó dugasszal + ellenőrzőfényes keret Nulla vezetős leválasztó dugasszal Leválasztó dugasszal Átmenő Mini leválasztó dugasszal Leválasztó dugasszal Szünetmentes Mini leválasztó dugasszal 5x20 mm-es csavarozható olvadóbiztosítékhoz Moduláris Diódás 1N4007 Diódás 1N4007 LED-es Aktoros és iniciátor Iniciátor (13. oldal) 3 csatlakozással 3 emeleten Aktor PNE (12. oldal) Fázis/Nulla/Föld Mérő-leválasztó (13. oldal) 1 emeletes Szakaszolható mérő-leválasztó N 6 (1) Lehetővé teszi védővezető csatlakozását úgy, hogy közben kettős szigetelésű rendszer alakul ki (2) Ellenőrzőfényes keret 12/24/48 V= /~ : vagy 110/250 V~ : (3) Végbak : (4) Felső emeleten (5) Csak az alsó emeleten (6) Alsó és középső emeleteken

9 Régi kínálat a készlet erejéig elérhető ( oldal) Névleges SORKAPCSOK SZIGETELÉS EGYENPOTENCIÁLRA HOZÓ KAPCSOLAT VÉDELEM MÉRÉS TARTOZÉKOK Osztástáv. Szín Kat. szám Szigetelő végzáró Elválasztó és szigetelő válaszfal Fésű 2 db sor kapocshoz felső szer. Fésű 3 db sor kapocshoz felső szer. Fésű 10 db sor kapocshoz felső szer. Fésű 12 db csav. sk.-hoz oldalsó szer. Sín 12 db csav. sk.-hoz felső szer. Vágható védőfedél Mérő csatl.aljz. 2, (3) (3) (3) (3) beépített , (4) (4) 2, (4) (4) (6) (6) (4) 2, (3) , /25 (2) , Végbak (16. oldal) Egypólusú védőfedél Jelölőcímketartó (16. oldal) Leválasztó dugasz mini leválasztó dugasz (17. oldal) Emelőkaros szakaszolható sorkapocshoz (17. oldal) Ellenőrzőfényes keret (17. oldal) Kapocskengyel (17. oldal) CAB 3 vézeték és sorkapocs jelölő rendszer (22. oldal) (4) (5) (5) , (4) (4) (6) (6) (4) Piros : új termék 7

10 Viking TM 3 rugós sorkapcsok és kiegészítők kiválasztási táblázat Újdonság VILLAMOS RAJZJEL emeletes - 2 vezetékes - 1 bemenet / 1 kimenet Átmenő (14. oldal) emeletes - 3 vezetékes - 1 bemenet / 2 kimenet emeletes - 4 vezetékes - 2 bemenet / 2 kimenet 2 emeletes - 4 vezetékes - 2 csatlakozós Védőföld (14. oldal) 1 emeletes - 2 vezetékes - 1 bemenet / 1 kimenet fémtalppal 1 emeletes - 3 vezetékes - 1 bemenet / 2 kimenet fémtalppal emeletes - 4 vezetékes - 2 bemenet / 2 kimenet fémtalppal Dugaszolható Szakaszolható (15. oldal) 1 emeletes 2 vezetékes 5x20 mm-es olvadóbiztosítékhoz leválasztó dugasszal 5x20 mm-es olvadóbiztosítékhoz leválasztó dugasszal + ellenőrzőfényes keret Nulla vezetős leválasztó dugasszal N Átmenő Leválasztó dugasszal Mini leválasztó dugasszal Funkció sorkapocs (15. oldal) 1 emeletes 4 vezetékes 2 be / 2 kimenet 2 emeletes 4 vezetékes 2 csatlakozós Szünetmentes Diódás 1N4007 Diódás 1N4007 LED-es Leválasztó dugasszal Mini leválasztó dugasszal (1) Ellenőrzőfényes keret 12/24/48 V~/ = : vagy 110/250 V~ : (2) Csak az alsó emeleten lehet összekötni (3) Csak felső emeleten lehet összekötni Piros : új termék 8

11 Régi kínálat a készlet erejéig elérhető ( oldal) Névleges SORKAPCSOK Osztástávolság Szín Kat. szám SZIGETELÉS Szigetelő végzáró Elválasztó és szigetelő válaszfal EGYENPOTENCIÁLRA HOZÓ KAPCSOLAT Fésű 2 db-hoz Fésű 3 db-hoz Fésű 10 db-hoz MÉRÉS Mérő csatl.aljz beépített beépített beépített beépített beépített beépített (3) beépített (3) beépített beépített beépített TARTOZÉKOK Végbak (16. oldal) Jelölőcímketartó (16. oldal) Leválasztó dugasz mini leválasztó dugasz (17. oldal) Emelőkar szakaszolható sorkapocshoz (17. oldal) Ellenőrzőfényes keret (17. oldal) 2, /25 (2) Kapocskengyel (17. oldal) CAB 3 (22. oldal) (2) (2) Piros : új termék 9

12 Viking TM 3 sorkapcsok nagy vezeték-ekhez kiválasztási táblázat Változatok (20. oldal) TARTOZÉKOK Kábel-kábel Lapos-lapos Lapos-kábel Kábel-kábel Gyűjtősínhez vagy kábelsaruhoz Max. kábel SORKAPCSOK Osztástáv. sín 3 sín 1 SZIGETELÉS Elválasztó és szigetelő válaszfal Szakaszolható EGYEN- POTENCIÁLRA HOZÓ KAPCS. Sönt VÉDELEM VILLA- MOS RAJZJEL Védőfedél Védőfedél 4 db-hoz 3 db-hoz CAB 3 (22. oldal) Viking TM 3 sorkapcsok és kiegészítők - régi kínálat helyettesítő táblázat Készlet erejéig kapható CSAVAROS CSATLAKOZÁSÚ SORKAPCSOK Fázis 1 emeletes Névleges SORKAPCSOK Osztástáv (Régi) (Új) 2, emeletes - 1 bemenet / 1 kimenet csatlakozással - 2 emeleten 2, csatlakozással - 3 emeleten 2, Söntölt Funkció 2 csatlakozással Diódás sorkapocs - 2 emeleten LED-es emeletes Késes Nullával felszerelt x20 mm-es csavaros CSAVAROS CSATLAKOZÁSÚ SORKAPCSOK Nulla Szünetmentes áramkörökhöz Iniciátoros és aktor sorkapcsok PNE Speciális áramkörökhöz Védőföld Névleges SORKAPCSOK Osztástáv (Régi) (Új) 2, emeletes csatlakozással - 2 emeleten emeletes 2, emeletes szakaszolható késes Iniciátor 2, csatlakozással - Aktor 3 emeleten 2, Fázis/Nulla/Föld 1 emeletes - piros 2, emeletes - piros , emeletes - fémtalppal csatlakozással - 2 emeleten - fémtalppal emeletes - műagyag tappal emeletes - műagyag tappal - szigetelés nélküli Piros : új termék

13 Viking TM 3 sorkapcsok és kiegészítők - régi kínálat helyettesítő táblázat Készlet erejéig kapható RUGÓS CSATLAKOZÁSÚ SORKAPCSOK Fázis Nulla Szakaszolható 2 vezetékes 1 emeletes 3 vezetékes 1 bemenet / 2 kimenet 4 vezetékes 1 bemenet / 2 kimenet 2 csatlakozással - 4 vezetékes 2 emeleten 1 emeletes 2 vezetékes 3 vezetékes 1 bemenet / 2 kimenet 4 vezetékes 1 bemenet / 3 kimenet Névl. Osztástáv SORKAPCSOK (Régi) (Új) 2, , , , , , , csatlakozással - 4 vezetékes emeleten 1 emeletes 2 vezetékes Késes x20 mm-es csavaros / Diódás 1 emeletes 4 vezetékes 2, , vezetékes emeletes Védőföld 3 vezetékes 2, bemenet / 2 kimenet vezetékes 1 bemenet / 2, kimenet 2 csatlakozással - 2 emeleten 4 vezetékes Végbak (Régi) (Új) Végbak 3-féle sínre oszt.táv Végbak 1 sínre oszt.táv Végbak 4 sínre oszt.táv Végbak védőföld síntartóra oszt.táv Új Viking 3 csavaros és rugós sorozat TARTOZÉKOK CSAVAROS CSATLAKOZÁSÚ SORKAPCSOKHOZ Kat. szám Szigetelő végzáró Kat. szám Egyenpotenciálra hozó átkötőfésű emeletes - oszt.táv 5-6 mm Iniciátor/aktor sorkapcsokhoz - oszt.táv 5 mm - kék - 12 db-hoz emeletes - oszt.táv 8-10 mm Iniciátor/aktor sorkapcsokhoz - oszt.táv 5 mm - barna - 12 db-hoz emeletes - oszt.táv mm Iniciátor/aktor sorkapcsokhoz emeletes - oszt.táv 5-6 mm - oszt.táv 5 mm - zöld - 12 db-hoz emeletes - iniciátor/aktor Egyenpotenciálra hozó átkötősín sorkapcsokhoz : / emeletes - szakaszolható Szigetelt - oszt.táv 5 mm - 12 db-hoz sorkapocshoz : /88/ Szigetelt - oszt.táv 6 mm - 12 db-hoz emeletes - szakaszolható sorkapocshoz : Szigetelt - oszt.táv 8 mm - 12 db-hoz emeletes - nulla sorkapocshoz - oszt.táv 5-6 mm Szigetelés nélküli - oszt.táv 10 mm - 12 db-hoz emeletes - nulla sorkapocshoz - oszt.táv 8-10 mm Szigetelés nélküli emeletes - nulla sorkapocshoz - oszt.táv 12 mm - 12 db-hoz - oszt.táv mm Szigetelés nélküli emeletes - nulla sorkapocshoz - oszt.táv 15 mm - 12 db-hoz - oszt.táv 5-6 mm Egypólusú biztonsági védőfedél emeletes - szünetmentes sorkapocshoz : / Egypólusú 1 emeletes - oszt.táv 5-6 mm emeletes - szünetmentes sorkapocshoz : Egypólusú 1 emeletes - oszt.táv 8-10 mm emeletes - védőföld sorkapocshoz Egypólusú 1 emeletes - oszt.táv mm : emeletes - védőföld sorkapocshoz Vágható - oszt.táv mm : (kivéve ) emeletes - védőföld sorkapocshoz Vágható - oszt.táv mm : (kivéve ) Elválasztó és szigetelő válaszfal További tartozékok emeletes - oszt.táv mm, 6 mm-enként vágható emeletes - oszt.táv 5-6 mm emeletes - oszt.táv mm, 8 mm-enként vágható emeletes - oszt.táv 5 mm emeletes - sínszigetelő válaszfal - oszt.táv mm Egyenpotenciálra hozó átkötőfésű Oszt.táv 5 mm - 12 db-hez Oszt.táv 6 mm - 12 db-hez Oszt.táv 8 mm - 12 db-hez TARTOZÉKOK RUGÓS CSATLAKOZÁSÚ SORKAPCSOKHOZ Kat. szám Szigetelő végzáró Fázis sorkapocshoz - 2 vezetékhez oszt.táv 5-6 mm Fázis sorkapocshoz - 3 vezetékhez oszt.táv 5 mm Fázis sorkapocshoz - 3 vezetékhez oszt.táv 6 mm Fázis diódás sorkapocshoz vezetékhez - oszt.táv 5 mm Fázis sorkapocshoz - 4 vezetékes emeletes - oszt.táv 5 mm Fázis sorkapocshoz - 4 vezetékes emeletes - oszt.táv 6 mm Nulla sorkapocshoz - 2 vezetékes oszt.táv 5-6 mm Nulla sorkapocshoz - 3 vezetékes oszt.táv 5 mm Nulla sorkapocshoz - 3 vezetékes oszt.táv 6 mm Nulla sorkapocshoz - 4 vezetékes oszt.táv 5 mm Nulla sorkapocshoz - 4 vezetékes emeletes - oszt.táv 6 mm Szakaszolható sorkapocshoz vezetékhez - oszt.táv 6 mm Védőföld sorkapocshoz - 2 vezetékhez oszt.táv 5-6 mm Védőföld sorkapocshoz - 3 vezetékhez oszt.táv 5 mm Védőföld sorkapocshoz - 3 vezetékhez oszt.táv 6 mm Védőföld sorkapocshoz - 4 vezetékhez oszt.táv 5 mm Védőföld sorkapocshoz - 4 vezetékhez emeletes - oszt.táv 6 mm Árnyékolás-összekötő 1 emeletes oszt.táv mm Vizsgáló csatlakozóaljzat oszt.táv mm Vizsgáló csatlakozóaljzat oszt.táv mm Kat. szám Elválasztó és szigetelő válaszfal vezetékhez - oszt.táv 5-6 mm vezetékhez - oszt.táv 5 mm vezetékhez - oszt.táv 6 mm vezetékhez - oszt.táv 5 mm 4 vezetékhez - 2 emeletes oszt.táv 5 mm 4 vezetékhez - 2 emeletes oszt.táv 6 mm Egyenpotenciálra hozó átkötőfésű Oszt.táv 5 mm - 2 db átkötés Oszt.táv 5 mm - 3 db átkötés Oszt.táv 5 mm - 10 db átkötés Oszt.táv 6 mm - 2 db átkötés Oszt.táv 6 mm - 3 db átkötés Oszt.táv 6 mm - 10 db átkötés Oszt.táv 8 mm - 2 db átkötés Oszt.táv 10 mm - 2 db átkötés Oszt.táv 12 mm - 2 db átköté 12. oldal Piros Kat.szám: új termék 11

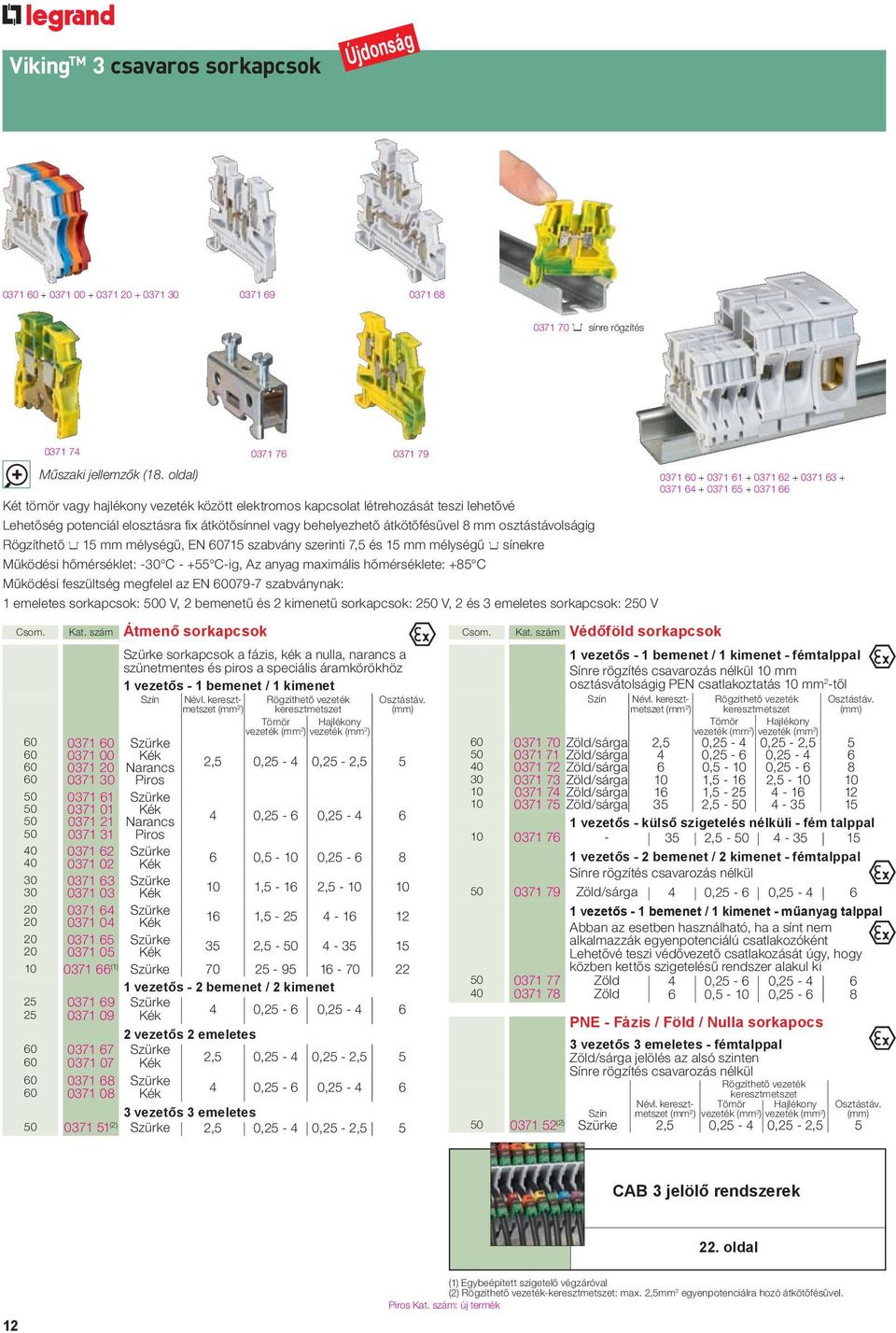

14 Viking TM 3 csavaros sorkapcsok Újdonság sínre rögzítés Műszaki jellemzők (18. oldal) Két tömör vagy hajlékony vezeték között elektromos kapcsolat létrehozását teszi lehetővé Lehetőség potenciál elosztásra fi x átkötősínnel vagy behelyezhető átkötőfésűvel 8 mm osztástávolságig Rögzíthető 4 15 mm mélységű, EN szabvány szerinti 7,5 és 15 mm mélységű 4 sínekre Működési hőmérséklet: -30 C C-ig, Az anyag maximális hőmérséklete: +85 C Működési feszültség megfelel az EN szabványnak: 1 emeletes sorkapcsok: 500 V, 2 bemenetű és 2 kimenetű sorkapcsok: 250 V, 2 és 3 emeletes sorkapcsok: 250 V Csom. Átmenő sorkapcsok Szürke sorkapcsok a fázis, kék a nulla, narancs a szünetmentes és piros a speciális áramkörökhöz 1 vezetős - 1 bemenet / 1 kimenet Szín Névl. (mm²) Rögzíthető vezeték Osztástáv. Tömör Hajlékony vezeték vezeték Szürke Kék Narancs 2,5 0,25-4 0,25-2, Piros Szürke Kék Narancs 4 0,25-6 0, Piros Szürke Kék 6 0,5-10 0, Szürke Kék 10 1,5-16 2, Szürke Kék 16 1, Szürke Kék 35 2, (1) Szürke vezetős - 2 bemenet / 2 kimenet Szürke Kék 4 0,25-6 0, vezetős 2 emeletes Szürke Kék 2,5 0,25-4 0,25-2, Szürke Kék 4 0,25-6 0, vezetős 3 emeletes (2) Szürke 2,5 0,25-4 0,25-2, Csom. Védőföld sorkapcsok 1 vezetős - 1 bemenet / 1 kimenet - fémtalppal Sínre rögzítés csavarozás nélkül 10 mm osztásvátolságig PEN csatlakoztatás 10 mm 2 -től Szín Névl. (mm²) Rögzíthető vezeték Osztástáv. Tömör Hajlékony vezeték vezeték Zöld/sárga 2,5 0,25-4 0,25-2, Zöld/sárga 4 0,25-6 0, Zöld/sárga 6 0,5-10 0, Zöld/sárga 10 1,5-16 2, Zöld/sárga 16 1, Zöld/sárga 35 2, vezetős - külső szigetelés nélküli - fém talppal , vezetős - 2 bemenet / 2 kimenet - fémtalppal Sínre rögzítés csavarozás nélkül Zöld/sárga 4 0,25-6 0, vezetős - 1 bemenet / 1 kimenet - műanyag talppal Abban az esetben használható, ha a sínt nem alkalmazzák egyenpotenciálú csatlakozóként Lehetővé teszi védővezető csatlakozását úgy, hogy közben kettős szigetelésű rendszer alakul ki Zöld 4 0,25-6 0, Zöld 6 0,5-10 0, PNE - Fázis / Föld / Nulla sorkapocs 3 vezetős 3 emeletes - fémtalppal Zöld/sárga jelölés az alsó szinten Sínre rögzítés csavarozás nélkül Rögzíthető vezeték Névl. (mm²) vezeték vezeték Tömör Hajlékony Osztástáv. Szín (2) Szürke 2,5 0,25-4 0,25-2,5 5 CAB 3 jelölő rendszerek 22. oldal 12 (1) Egybeépített szigetelő végzáróval (2) Rögzíthető vezeték-: max. 2,5mm 2 egyenpotenciálra hozó átkötőfésűvel. Piros : új termék

15 Viking TM 3 csavaros sorkapcsok Újdonság autó biztosíték Műszaki jellemzők (18. oldal) 2 tömör vagy hajlékony vezeték között elektromos kapcsolat létrehozását teszi lehetővé Lehetőség potenciál elosztásra fi x átkötősínnel vagy behelyezhető átkötőfésűvel 8 mm osztástávolságig Rögzíthető 4 15 mm mélységű, EN szabvány szerinti 7,5 és 15 mm mélységű 4 sínekre Csom. Szakaszolható sorkapcsok - 1 vezetős Szakaszolás leválasztó dugasszal vagy mini leválasztó dugasszal Dugaszolható sorkapcsok Lehetővé teszi a közvetlen szakaszolást késes biztosítékkal, leválasztó dugasszal, vagy mini leválasztó dugasszal /16/17/18 Szín Névl. (mm²) Rögzíthető vezeték Osztástáv. Tömör vezeték Hajlékony vezeték Szürke 2,5 0,25-2,5 0,25-2,5 6 Olvadóbiztosítós sorkapocs 5x20 leválasztó dugasszal Szürke 2,5 0,25-2,5 0,25-2,5 6 Nulla vezetős kék leválasztó dugasszal Szürke/kék 2,5 0,25-2,5 0,25-2,5 6 Fázis sorkapocs leválasztó dugasszal Szürke 2,5 0,25-2,5 0,25-2,5 6 Fázis sorkapocs mini leválasztó dugasszal Szürke 2,5 0,25-2,5 0,25-2,5 6 Szünetmentes sorkapocs leválasztó dugasszal Főkapcsolóval nem megszakított áramkörökhöz Narancs 2,5 0,25-2,5 0,25-2,5 6 Szünetmentes sorkapocs mini leválasztó dugasszal Főkapcsolóval nem megszakított áramkörökhöz Narancs 2,5 0,25-2,5 0,25-2,5 6 Csavaros olvadóbiztosítós 5x Szürke 10 0, , Csavaros olvadóbiztosítós 6,3x Szürke 10 0, , Leválasztó dugasz, emelőkar, és ellenőrzőfényes keret (17. oldal) Új Starfix adagolóés sajtolószerszámok 24. oldal Csom. Funkció sorkapcsok 1 vezetős - moduláris Komponensek rögzítése csavarral Szín Névl. (mm²) Rögzíthető vezeték Osztástáv. Tömör vezeték Hajlékony vezeték Szürke 2,5 0,25-4 0,25-2,5 5 1 vezetős diódás sorkapocs Szürke 2,5 0,25-4 0,25-2,5 5 2 vezetős 2 emeletes diódás sorkapocs Szürke 4 0,25-6 0, vezetős 2 emeletes LED-es sorkapocs 12 /24V A/ = Szürke 4 0,25-6 0, Iniciátor és aktor sorkapcsok Az iniciátor ( ) és aktor (Kat. szám ) sorkapcsok közös megtáplálását átkötőfésűkkel lehet megvalósítani /47 (bekötési ábra 18. oldal). 3 vezetős 3 emeletes - iniciátorral Szín Névl. (mm²) Rögzíthető vezeték Osztástáv. Tömör vezeték Hajlékony vezeték (1) Szürke 2,5 0,25-4 0,25-2,5 5 3 vezetős 3 emeletes - aktorral Zöld/sárga jelölés az alsó szinten Fém talppal Sínre rögzítés csavar nélkül (1) Szürke 2,5 0,25-4 0,25-2,5 5 Mérő-leválasztó sorkapcsok 1 vezetős A kezelő és az eszköz biztonsága érdekében a mérőbontó sorkapocs meggátolja az áramváltóval felszerelt kapcsolások szekunder oldalának nyitott állapotát Szín Névl. (mm²) Rögzíthető vezeték Osztástáv. Tömör Hajlékony vezeték vezeték Gris 4 0,25-4 0, Tartozékok (16. oldal) Végbakok (16. oldal) (1) Rögzíthető vezeték-: max. 2,5 mm 2 egyenpotenciálra hozó átkötőfésűvel Piros : új termék 13

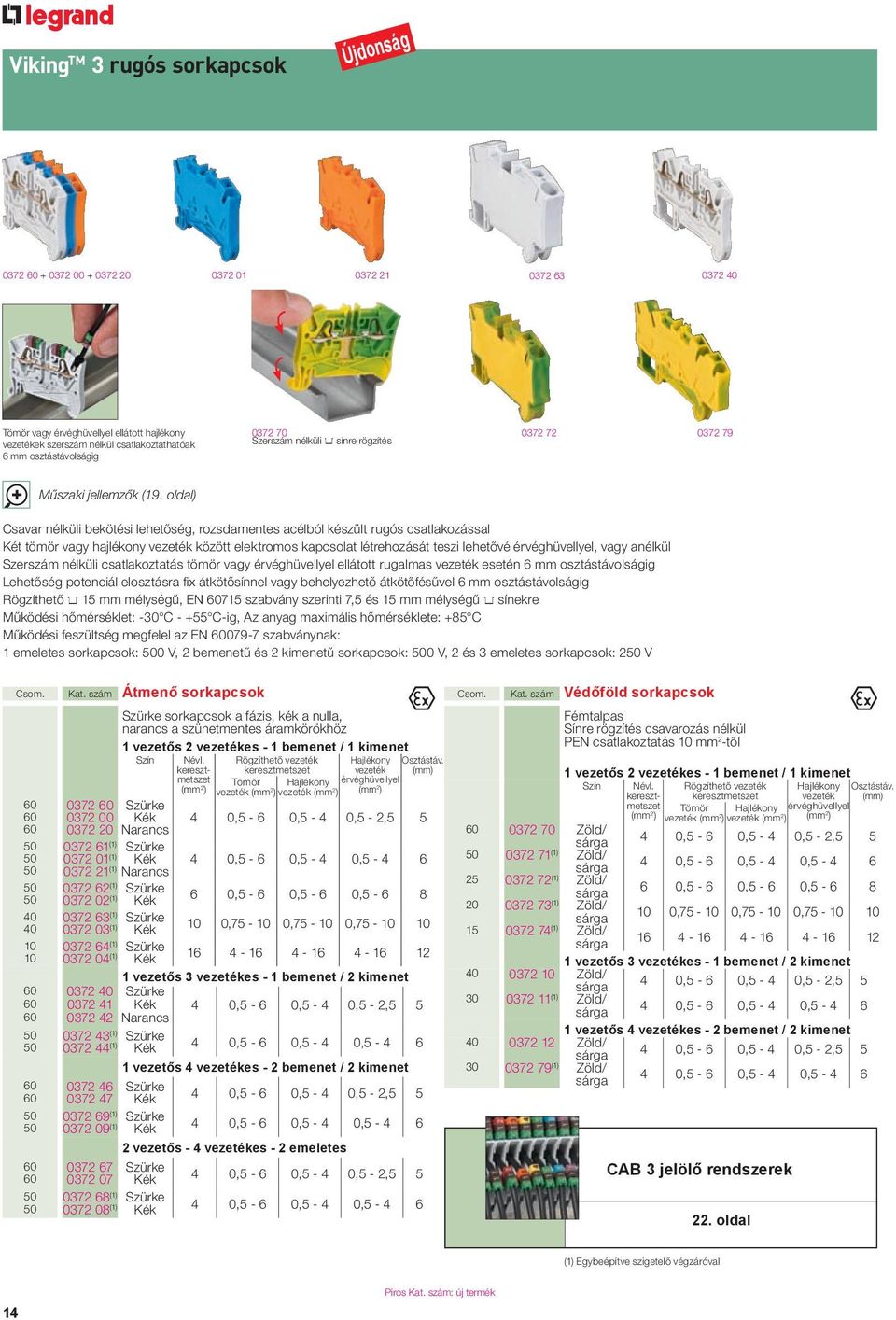

16 Viking TM 3 rugós sorkapcsok Újdonság Tömör vagy érvéghüvellyel ellátott hajlékony vezetékek szerszám nélkül csatlakoztathatóak 6 mm osztástávolságig Szerszám nélküli 4 sínre rögzítés Műszaki jellemzők (19. oldal) Csavar nélküli bekötési lehetőség, rozsdamentes acélból készült rugós csatlakozással Két tömör vagy hajlékony vezeték között elektromos kapcsolat létrehozását teszi lehetővé érvéghüvellyel, vagy anélkül Szerszám nélküli csatlakoztatás tömör vagy érvéghüvellyel ellátott rugalmas vezeték esetén 6 mm osztástávolságig Lehetőség potenciál elosztásra fi x átkötősínnel vagy behelyezhető átkötőfésűvel 6 mm osztástávolságig Rögzíthető 4 15 mm mélységű, EN szabvány szerinti 7,5 és 15 mm mélységű 4 sínekre Működési hőmérséklet: -30 C C-ig, Az anyag maximális hőmérséklete: +85 C Működési feszültség megfelel az EN szabványnak: 1 emeletes sorkapcsok: 500 V, 2 bemenetű és 2 kimenetű sorkapcsok: 500 V, 2 és 3 emeletes sorkapcsok: 250 V Csom. Átmenő sorkapcsok Szürke sorkapcsok a fázis, kék a nulla, narancs a szünetmentes áramkörökhöz 1 vezetős 2 vezetékes - 1 bemenet / 1 kimenet Szín Névl. Rögzíthető vezeték Hajlékony vezeték Osztástáv. Tömör Hajlékony érvéghüvellyel (mm²) vezeték vezeték Szürke Kék 4 0,5-6 0,5-4 0,5-2, Narancs (1) Szürke (1) Kék 4 0,5-6 0,5-4 0, (1) Narancs (1) Szürke (1) Kék 6 0,5-6 0,5-6 0, (1) Szürke (1) Kék 10 0, , , (1) Szürke (1) Kék vezetős 3 vezetékes - 1 bemenet / 2 kimenet Szürke Kék 4 0,5-6 0,5-4 0,5-2, Narancs (1) Szürke (1) Kék 4 0,5-6 0,5-4 0, vezetős 4 vezetékes - 2 bemenet / 2 kimenet Szürke Kék 4 0,5-6 0,5-4 0,5-2, (1) Szürke (1) Kék 4 0,5-6 0,5-4 0, vezetős - 4 vezetékes - 2 emeletes Szürke Kék 4 0,5-6 0,5-4 0,5-2, (1) Szürke (1) Kék 4 0,5-6 0,5-4 0,5-4 6 Csom. Védőföld sorkapcsok Fémtalpas Sínre rögzítés csavarozás nélkül PEN csatlakoztatás 10 mm 2 -től 1 vezetős 2 vezetékes - 1 bemenet / 1 kimenet Szín Névl. Rögzíthető vezeték Hajlékony Osztástáv. vezeték Tömör Hajlékony érvéghüvellyel (mm²) vezeték vezeték Zöld/ sárga 4 0,5-6 0,5-4 0,5-2, (1) Zöld/ sárga 4 0,5-6 0,5-4 0, (1) Zöld/ sárga 6 0,5-6 0,5-6 0, (1) Zöld/ sárga 10 0, , , (1) Zöld/ sárga vezetős 3 vezetékes - 1 bemenet / 2 kimenet Zöld/ sárga 4 0,5-6 0,5-4 0,5-2, (1) Zöld/ sárga 4 0,5-6 0,5-4 0, vezetős 4 vezetékes - 2 bemenet / 2 kimenet Zöld/ sárga 4 0,5-6 0,5-4 0,5-2, (1) Zöld/ sárga 4 0,5-6 0,5-4 0,5-4 6 CAB 3 jelölő rendszerek 22. oldal (1) Egybeépítve szigetelő végzáróval 14 Piros : új termék

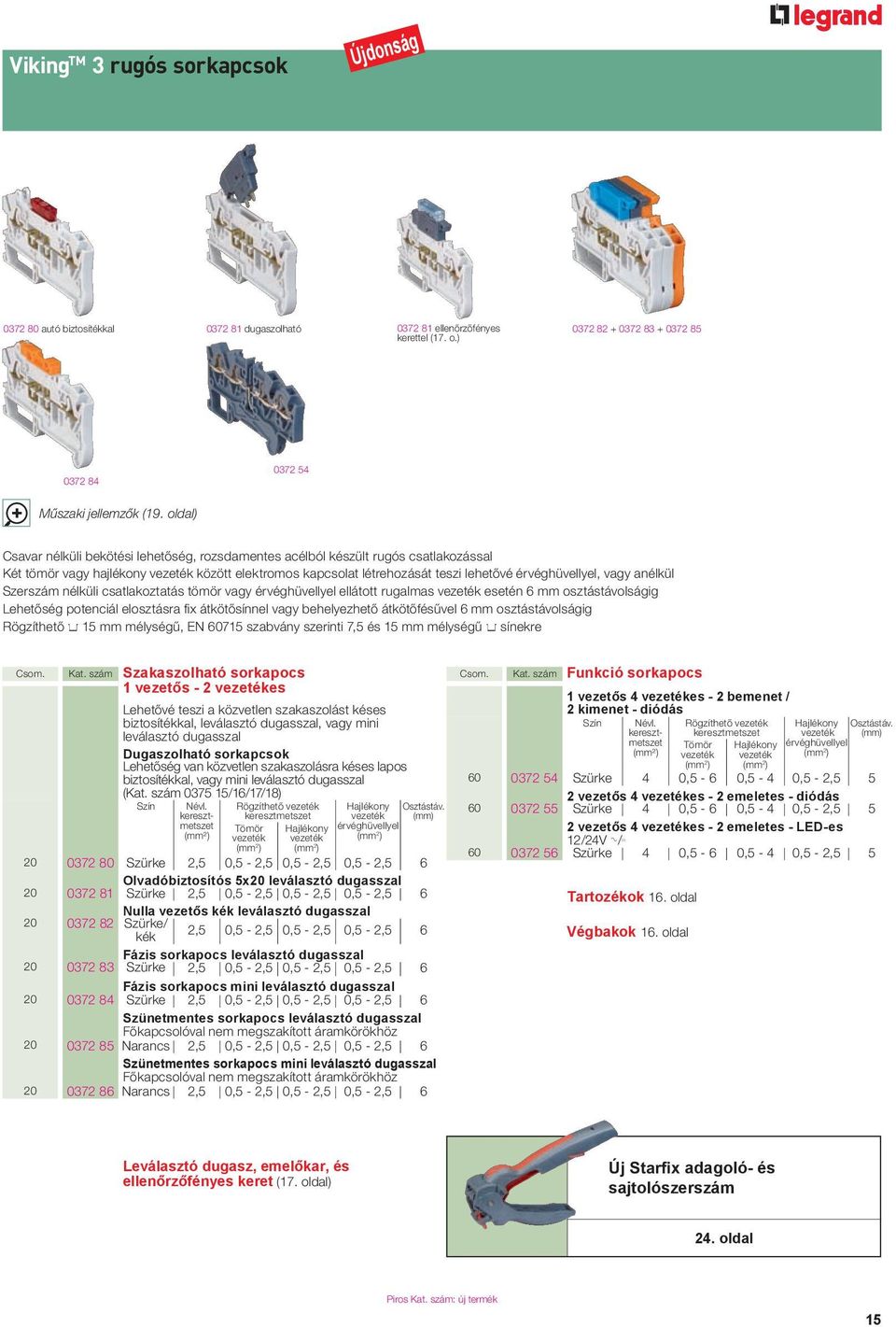

17 Viking TM 3 rugós sorkapcsok Újdonság autó biztosítékkal dugaszolható ellenőrzőfényes kerettel (17. o.) Műszaki jellemzők (19. oldal) Csavar nélküli bekötési lehetőség, rozsdamentes acélból készült rugós csatlakozással Két tömör vagy hajlékony vezeték között elektromos kapcsolat létrehozását teszi lehetővé érvéghüvellyel, vagy anélkül Szerszám nélküli csatlakoztatás tömör vagy érvéghüvellyel ellátott rugalmas vezeték esetén 6 mm osztástávolságig Lehetőség potenciál elosztásra fi x átkötősínnel vagy behelyezhető átkötőfésűvel 6 mm osztástávolságig Rögzíthető 4 15 mm mélységű, EN szabvány szerinti 7,5 és 15 mm mélységű 4 sínekre Csom. Szakaszolható sorkapocs 1 vezetős - 2 vezetékes Lehetővé teszi a közvetlen szakaszolást késes biztosítékkal, leválasztó dugasszal, vagy mini leválasztó dugasszal Dugaszolható sorkapcsok Lehetőség van közvetlen szakaszolásra késes lapos biztosítékkal, vagy mini leválasztó dugasszal ( /16/17/18) Szín Névl. (mm²) Rögzíthető vezeték Tömör Hajlékony vezeték vezeték Hajlékony Osztástáv. vezeték érvéghüvellyel Szürke 2,5 0,5-2,5 0,5-2,5 0,5-2,5 6 Olvadóbiztosítós 5x20 leválasztó dugasszal Szürke 2,5 0,5-2,5 0,5-2,5 0,5-2,5 6 Nulla vezetős kék leválasztó dugasszal Szürke/ kék 2,5 0,5-2,5 0,5-2,5 0,5-2,5 6 Fázis sorkapocs leválasztó dugasszal Szürke 2,5 0,5-2,5 0,5-2,5 0,5-2,5 6 Fázis sorkapocs mini leválasztó dugasszal Szürke 2,5 0,5-2,5 0,5-2,5 0,5-2,5 6 Szünetmentes sorkapocs leválasztó dugasszal Főkapcsolóval nem megszakított áramkörökhöz Narancs 2,5 0,5-2,5 0,5-2,5 0,5-2,5 6 Szünetmentes sorkapocs mini leválasztó dugasszal Főkapcsolóval nem megszakított áramkörökhöz Narancs 2,5 0,5-2,5 0,5-2,5 0,5-2,5 6 Csom. Funkció sorkapocs 1 vezetős 4 vezetékes - 2 bemenet / 2 kimenet - diódás Szín Névl. (mm²) Tartozékok 16. oldal Végbakok 16. oldal Rögzíthető vezeték Tömör Hajlékony vezeték vezeték Hajlékony Osztástáv. vezeték érvéghüvellyel Szürke 4 0,5-6 0,5-4 0,5-2,5 5 2 vezetős 4 vezetékes - 2 emeletes - diódás Szürke 4 0,5-6 0,5-4 0,5-2,5 5 2 vezetős 4 vezetékes - 2 emeletes - LED-es 12/24V A/ = Szürke 4 0,5-6 0,5-4 0,5-2,5 5 Leválasztó dugasz, emelőkar, és ellenőrzőfényes keret (17. oldal) Új Starfix adagoló- és sajtolószerszám 24. oldal Piros : új termék 15

18 Viking TM 3 sorkapcsok tartozékai Behelyezhető átkötőfésűk ig csavaros és rugós sorkapcsokhoz Egyenpotenciálra hozó átkötősín /42/44 csavaros sorkapcsokhoz Átkötőfésű /47 3 emeletes csavaros sorkapocshoz csavarozás nélküli rögzítés jelölőcímke-tartóval CAB 3 vezetékjejölővel Műszaki jellemzők (19. oldal) Csom. Vágható sínek Duplix kábeljejölővel Hossz: 2 m sín EN mélység 7,5 mm sín mélység 15 mm Perforált 4 mélység 7,5 mm Perforált 3 mélység 15 mm Speciális 45 -os síntartó db tartó 4 db 6 mm átmérőjű csavarral, alátéttel, csavaranyával Végbakok CAB 3 jelölő rendszerrel feliratozható 6 mm osztástávolság Csavar nélküli összeszerelés Rögzíthető: 15 mm mélségű perforált 4 sínre vagy EN szabvány szerinti 7,5 és 15 mm mélységű 4 sínre Alkalmazható címketartó ( ) Végzáróként is alkalmazható csavaros sorkapcsok esetén 1 be- / 1 kimenet, 5, 6, 8 és 10 mm osztástávolságú 8 mm osztástávolság Rögzíthető: 15 mm mélségű perforált 4 sínre vagy EN szerinti 7,5 és 15 mm mélységű 4 síneke Alkalmazható címketartó ( 39569) 10 mm osztástávolság Rögzíthető 3 féle sínre: 15 mm mélségű perforált 4 sínre vagy EN szerinti 7,5 és 15 mm mélységű 4 sínekre. Az alábbi védősínek tartására alkalmas: - Védőföld sín /01-12 x 4 mm-es rézsín húzókengyellel x 2 mm-es sín, amelyre IP 2x elosztókapocs szerelhetó - 12 x 4 mm-es rézsín vagy x 3 mm-es árnyékolósín mm osztástávolság Rögzíthető 4 féle sínre: EN szerinti 1 sínre, 15 mm mélségű perforált 4 sínre vagy EN szerinti 7,5 és 15 mm mélységű 4 sínekre A felső tartófal eltávolításával az alábbi címketartóval jelölhető x 2 mm-es sín, amelyre IP 2x elosztókapocs szerelhetó - 12 x 4 mm-es rézsín vagy x 3 mm-es árnyékolósín Azonosító tartozékok Mobil elhelyezésű átlátszó címketartó Oldalról csúsztatható be a 6-8 mm osztástávolságú végbakokra /11 32 x 9,5 mm-es címkével szállítva. Gravírozható címke külön rendelhető x 9,5 mm gravírozható címke Fekete fi lctoll a tartós jelölés érdekében CAB 3 jelölők Piros : új termék Jelölők /01/02 Logicab 2 síkágyas nyomtatóhoz Jelölők /44 Logicab 2 nyomtatóhoz Csom. Szigetelő végzárók Szürke színben Csavaros sorkapcsokhoz bemenet / 1 kimenet 5, 6, 8, és 10 mm osztástávolság bemenet / 1 kimenet 12 és 15 mm osztástávolság bemenet / 2 kimenet emeletes emeletes Szakaszolható sorkapocs esetén 6 mm osztástávolsághoz, funkció sorkapocs esetén 5 mm osztástávolsághoz Szakaszolható 5 x 20-as olvadóbiztosítós sorkapocshoz Mérő - leválasztó sorkapocshoz 5 mm osztástávolságú rugós sorkapocshoz Lehetővé teszi 4 mm 2 ű hajlékony vezeték rögzítését érvéghüvellyel 6 mm osztástávolságig bemenet / 1 kimenet bemenet / 2 kimenet bemenet / 2 kimenet emeletes 6 mm osztástávolságú rugós sorkapocshoz Szakaszolható sorkapocshoz Elválasztó és szigetelő válaszfalak Szürke színben Csavaros sorkapcsokhoz bemenet / 1 kimenet 5, 6, 8, és 10 mm osztástávolság bemenet / 1 kimenet 12 és 15 mm osztástávolság bemenet / 2 kimenet és szünetmentes 6 mm osztástávolság emeletes emeletes Rugós sorkapocshoz bemenet / 1 kimenet, 1 bemenet / 2 kimenet és 2 bemenet / 2 kimenet 5 és 6 mm osztástávolság emeletes Összekötő tartozékok Egypotenciálra hozó átkötőfésű csavaros és rugós sorkapocshoz Csavarozás nélküli külső oldalsó szereléshez Szigetelt, vágható, piros (1) 10 db-hoz, 5 mm osztástávolságú (1) 2 db-hoz, 5 mm osztástávolságú (2) 10 db-hoz, 6 mm osztástávolságú (2) 2 db-hoz, 6 mm osztástávolságú (3) 3 db-hoz, 8 mm osztástávolságú (3) 2 db-hoz, 8 mm osztástávolságú (1) /52 - nél csak a felső emeleten, nál csak az alsó emeleten lehetséges az összekötés (2) nál csak az alsó emeleten lehetséges az összekötés (3) Kivéve CAB 3 jelölőtartók csavaros sorkapcsokhoz

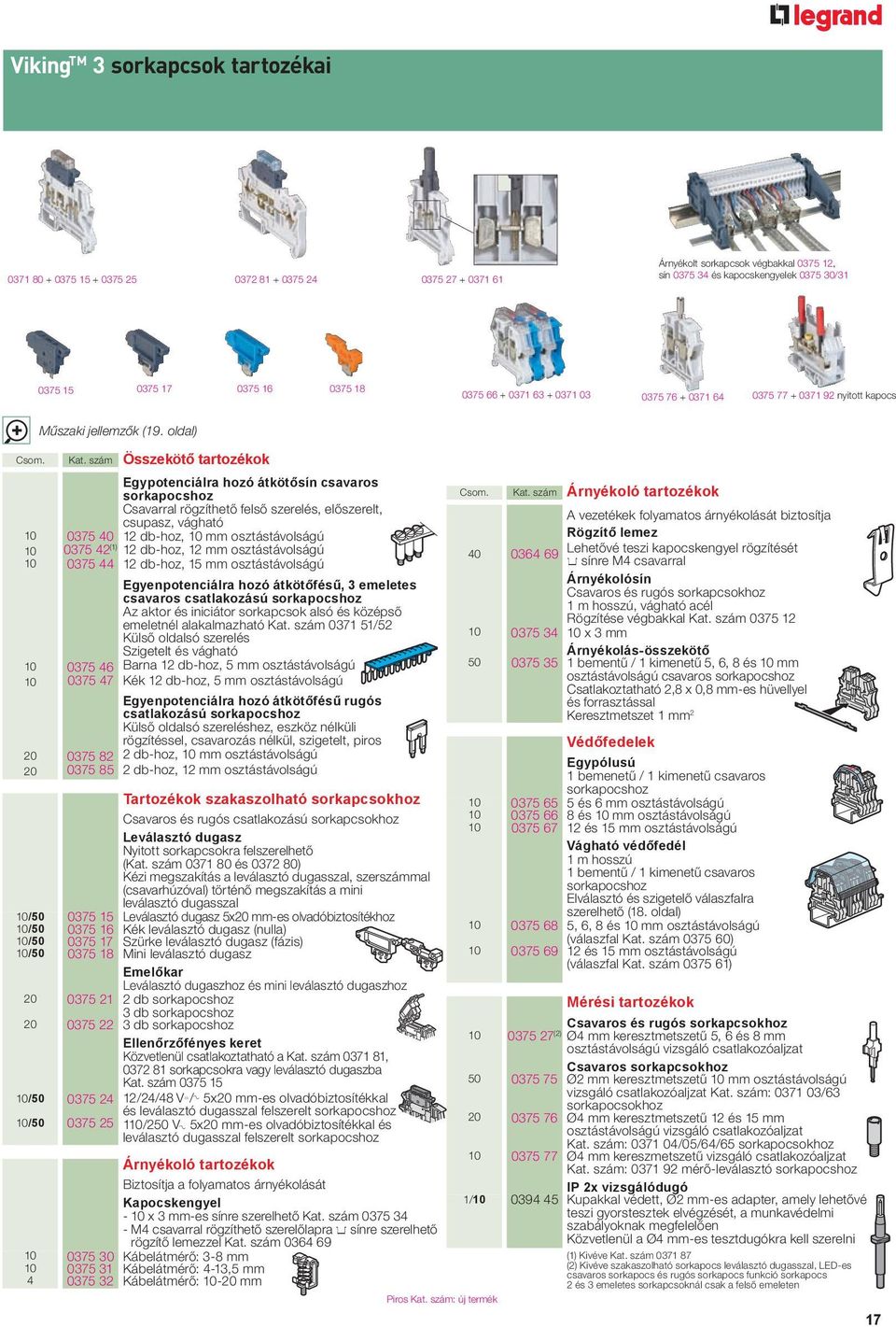

19 Viking TM 3 sorkapcsok tartozékai Árnyékolt sorkapcsok végbakkal , sín és kapocskengyelek / nyitott kapocs Műszaki jellemzők (19. oldal) Csom. Összekötő tartozékok Egypotenciálra hozó átkötősín csavaros sorkapocshoz Csavarral rögzíthető felső szerelés, előszerelt, csupasz, vágható db-hoz, 10 mm osztástávolságú (1) 12 db-hoz, 12 mm osztástávolságú db-hoz, 15 mm osztástávolságú Egyenpotenciálra hozó átkötőfésű, 3 emeletes csavaros csatlakozású sorkapocshoz Az aktor és iniciátor sorkapcsok alsó és középső emeletnél alakalmazható /52 Külső oldalsó szerelés Szigetelt és vágható Barna 12 db-hoz, 5 mm osztástávolságú Kék 12 db-hoz, 5 mm osztástávolságú Egyenpotenciálra hozó átkötőfésű rugós csatlakozású sorkapocshoz Külső oldalsó szereléshez, eszköz nélküli rögzítéssel, csavarozás nélkül, szigetelt, piros db-hoz, 10 mm osztástávolságú db-hoz, 12 mm osztástávolságú Tartozékok szakaszolható sorkapcsokhoz Csavaros és rugós csatlakozású sorkapcsokhoz Leválasztó dugasz Nyitott sorkapcsokra felszerelhető ( és ) Kézi megszakítás a leválasztó dugasszal, szerszámmal (csavarhúzóval) történő megszakítás a mini leválasztó dugasszal 10/ Leválasztó dugasz 5x20 mm-es olvadóbiztosítékhoz 10/ Kék leválasztó dugasz (nulla) 10/ Szürke leválasztó dugasz (fázis) 10/ Mini leválasztó dugasz Emelőkar Leválasztó dugaszhoz és mini leválasztó dugaszhoz db sorkapocshoz 3 db sorkapocshoz db sorkapocshoz Ellenőrzőfényes keret Közvetlenül csatlakoztatható a , sorkapcsokra vagy leválasztó dugaszba / /24/48 V = /A 5x20 mm-es olvadóbiztosítékkal és leválasztó dugasszal felszerelt sorkapocshoz 10/ /250 VA 5x20 mm-es olvadóbiztosítékkal és leválasztó dugasszal felszerelt sorkapocshoz Árnyékoló tartozékok Biztosítja a folyamatos árnyékolását Kapocskengyel - 10 x 3 mm-es sínre szerelhető M4 csavarral rögzíthető szerelőlapra 4 sínre szerelhető rögzítő lemezzel Kábelátmérő: 3-8 mm Kábelátmérő: 4-13,5 mm Kábelátmérő: mm Piros : új termék Csom. Árnyékoló tartozékok A vezetékek folyamatos árnyékolását biztosítja Rögzítő lemez Lehetővé teszi kapocskengyel rögzítését 4 sínre M4 csavarral Árnyékolósín Csavaros és rugós sorkapcsokhoz 1 m hosszú, vágható acél Rögzítése végbakkal x 3 mm Árnyékolás-összekötő bementű / 1 kimenetű 5, 6, 8 és 10 mm osztástávolságú csavaros sorkapocshoz Csatlakoztatható 2,8 x 0,8 mm-es hüvellyel és forrasztással Keresztmetszet 1 mm 2 Védőfedelek Egypólusú 1 bemenetű / 1 kimenetű csavaros sorkapocshoz és 6 mm osztástávolságú és 10 mm osztástávolságú és 15 mm osztástávolságú Vágható védőfedél 1 m hosszú 1 bementű / 1 kimenetű csavaros sorkapocshoz Elválasztó és szigetelő válaszfalra szerelhető (18. oldal) , 6, 8 és 10 mm osztástávolságú (válaszfal ) és 15 mm osztástávolságú (válaszfal ) Mérési tartozékok Csavaros és rugós sorkapcsokhoz (2) Ø4 mm ű 5, 6 és 8 mm osztástávolságú vizsgáló csatlakozóaljzat Csavaros sorkapcsokhoz Ø2 mm ű 10 mm osztástávolságú vizsgáló csatlakozóaljzat : /63 sorkapocsokhoz Ø4 mm ű 12 és 15 mm osztástávolságú vizsgáló csatlakozóaljzat : /05/64/65 sorkapocsokhoz Ø4 mm kereszmetszetű vizsgáló csatlakozóaljzat : mérő-leválasztó sorkapocshoz IP 2x vizsgálódugó 1/ Kupakkal védett, Ø2 mm-es adapter, amely lehetővé teszi gyorstesztek elvégzését, a munkavédelmi szabályoknak megfelelően Közvetlenül a Ø4 mm-es tesztdugókra kell szerelni (1) Kivéve (2) Kivéve szakaszolható sorkapocs leválasztó dugasszal, LED-es csavaros sorkapocs és rugós sorkapocs funkció sorkapocs 2 és 3 emeletes sorkapcsoknál csak a felső emeleten 17

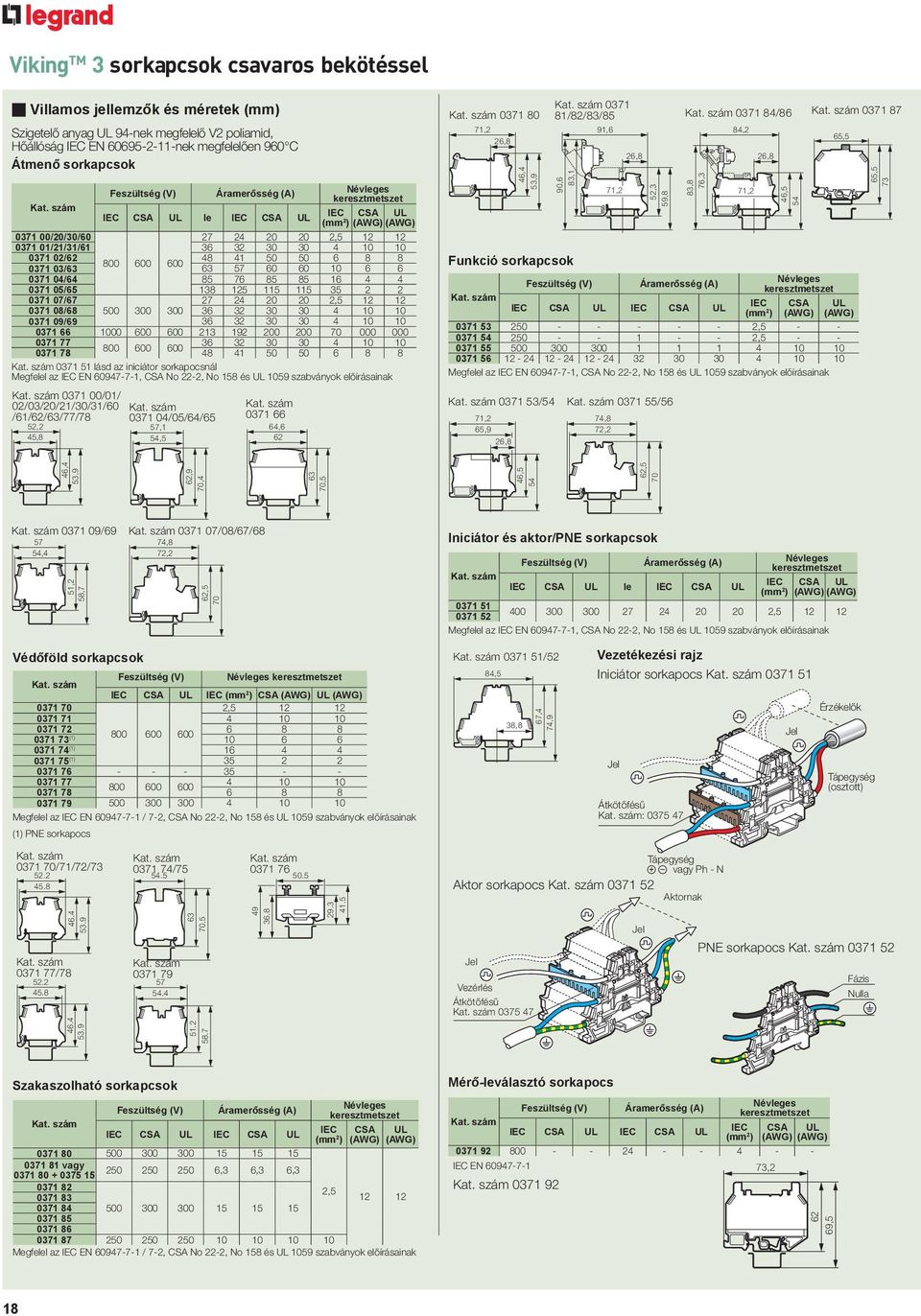

20 Viking TM 3 sorkapcsok csavaros bekötéssel Villamos jellemzők és méretek Szigetelő anyag UL 94-nek megfelelő V2 poliamid, Hőállóság IEC EN nek megfelelően 960 C Átmenő sorkapcsok Feszültség (V) Áramerősség (A) Névleges IEC CSA UL Ie IEC CSA UL IEC CSA UL (AWG) (AWG) /20/30/ , /21/31/ / / / / / , / / lásd az iniciátor sorkapocsnál Megfelel az IEC EN , CSA No 22-2, No 158 és UL 1059 szabványok előírásainak /01/ 02/03/20/21/30/31/60 /61/62/63/77/ /05/64/ ,2 57,1 64,6 45,8 54, ,2 26,8 46,4 53, /82/83/ /86 91,6 84,2 90,6 83,1 71,2 26,8 52,3 59,8 Funkció sorkapcsok Feszültség (V) Áramerősség (A) Névleges IEC CSA UL IEC CSA UL IEC CSA UL (AWG) (AWG) , , Megfelel az IEC EN , CSA No 22-2, No 158 és UL 1059 szabványok előírásainak / /56 71,2 74,8 65,9 72,2 26,8 83,8 76,3 71,2 26,8 46,4 53,9 62,9 70, ,5 46, , , ,5 65, / ,4 51,2 58, /08/67/68 74,8 72,2 62,5 70 Iniciátor és aktor/pne sorkapcsok Feszültség (V) Áramerősség (A) Névleges IEC CSA UL Ie IEC CSA UL IEC CSA UL (AWG) (AWG) , Megfelel az IEC EN , CSA No 22-2, No 158 és UL 1059 szabványok előírásainak Védőföld sorkapcsok Feszültség (V) Névleges IEC CSA UL IEC CSA (AWG) UL (AWG) , (1) (1) (1) Megfelel az IEC EN / 7-2, CSA No 22-2, No 158 és UL 1059 szabványok előírásainak (1) PNE sorkapocs /52 84,5 38,8 67,4 74,9 Vezetékezési rajz Iniciátor sorkapocs Jel Átkötőfésű : Jel Érzékelők Tápegység (osztott) /71/72/ / / Tápegység vagy Ph - N Aktor sorkapocs Aktornak Jel Vezérlés Átkötőfésű Jel PNE sorkapocs Fázis Nulla Szakaszolható sorkapcsok Feszültség (V) Áramerősség (A) Névleges IEC CSA UL IEC CSA UL IEC CSA UL (AWG) (AWG) vagy ,3 6,3 6, , Megfelel az IEC EN / 7-2, CSA No 22-2, No 158 és UL 1059 szabványok előírásainak Mérő-leválasztó sorkapocs Feszültség (V) Áramerősség (A) Névleges IEC CSA UL IEC CSA UL IEC CSA UL (AWG) (AWG) IEC EN , ,5 18

21 Viking TM 3 sorkapcsok rugós bekötéssel Villamos jellemzők és méretek Szigetelő anyag UL 94-nek megfelelő V2 poliamid, Hőállóság IEC EN nek megfelelően 960 C Átmenő sorkapcsok Feszültség (V) Áramerősség (A) IEC CSA UL Ie IEC CSA UL Névleges IEC CSA UL (AWG) (AWG) IEC , CSA no no. 158, UL 1059 Funkció sorkapcsok Feszültség (V) Áramerősség (A) IEC CSA UL IEC CSA UL IEC , CSA no no. 158, UL /01/20/ 21/60/61/70/ /62/72 66,4 IEC /63/73 74,3 Névleges CSA (AWG) UL (AWG) /64/74 84, /82/83/ / Blankolási hossz csavaros sorkapcsok esetén : Osztástávolság Tömör vagy hajlékony vezeték Blankolási hossz rugós sorkapcsok esetén : Osztástávolság Tömör vagy hajlékony vezeték Viking TM 3 sorkapcsok tartozékai Villamos jellemzők és méretek Végbakok ,7 45,9 46,4 53,9 31,8 48,4 39, , , ,1 49, /11/40/ 41/42/43/44 69,4 42,1 49, , /12/46/ 47/54/69/79 84,7 42,1 49,6 48,7 56, /08/55/56/67/68 89,1 42,4 56,1 63,6 Védőföld sorkapcsok Névleges Feszültség (V) IEC CSA UL IEC CSA (AWG) UL (AWG) (1) (1) Megfelel az IEC EN , CSA No 22-2, No 158 és UL 1059 szabványok előírásainak (1) PEN sorkapcsok 51,3 58,8 Szigetelő végzárók Kat. Szig.vastagság szám , , , , , , , Kapocskengyel Szerelés 10x3 sínre : ,3 38,8 46,3 Elválasztó és Egyenpotenciálra hozó szigetelő válaszfalak átkötőfésűk/-sínek Kat. szám Szig.vastagság , , , , , , ,7 Kalapsínre szerelés kiegészítővel : Kat. szám Keresztmetszet , , , , Szerelőlapra szerelés Szakaszolható sorkapcsok Feszültség (V) Áramerősség (A) Névleges IEC CSA UL IEC CSA UL IEC CSA UL (AWG) (AWG) vagy ,3 6,3 6, , Megfelel az IEC EN , CSA No 22-2, No 158 és UL 1059 szabványok előírásainak M4 A B C D Kat. szám A B C D , , ,3 31,4 5, , ,3 19

22 Viking TM 3 sorkapcsok nagy vezeték-hez (metszet) CAB 3 vezeték és sorkapocs jelölővel és Duplix-szal jelölés Plombálható Közvetlen csatlakozás Al/Cu Csom. Csatlakozó blokk réz és alumínium kábelekhez Nagy vezeték ek illetve aluminium és réz vezetők csatlakoztatására szolgál Rögzítés EN szabvány szerinti 4 15 mm-es sínre fém pánttal vagy szerelőlapra csavarokkal Perforált fedéllel felszerelt CAB 3 vezetékjelölővel vagy Duplix kábeljelölővel feliratozható Ø 4 mm átmérőjű mérési nyíláson zárt állásban Azonos osztástávolságú sorkapcsokkal összefogatható Söntölés : /47 Kábel-kábel Kábel Kábel Osztástávolság (mm²) merev/hajlékony (mm²) merev/hajlékony Al/Cu Cu Al/Cu Cu Lapos-lapos Kábel Kábel Osztástávolság (mm²) merev/hajlékony (mm²) merev/hajlékony Al/Cu 95 Al/Cu Al/Cu 0150 Al/Cu Al/Cu 0300 Al/Cu Lapos-kábel Kábel Kábel Osztástávolság (mm²) merev/hajlékony (mm²) merev/hajlékony Al/Cu 0150 Cu Al/Cu 0300 Cu Kábel-lapos Kábel Kábel Osztástávolság (mm²) merev/hajlékony (mm²) merev/hajlékony Cu Al/Cu Al Cu Al Al/Cu 70 Al/Cu 0300 Al/Cu 0150 Tartozékok réz és alumínium kábelekhez Sönt és 42 mm osztástávolságú sorkapocshoz mm osztástávolságú sorkapocshoz 55 Csom. Csatlakozó blokk gyűjtősínhez vagy kábelsaruhoz Kapcsolatot létesít a szekrény kábele és a külső kábel között Gyűjtősínhez vagy kábelsaruhoz Műanyag talp Jelölésre csak jelölőcímke használható Szimetrikus sínre Rögzítés EN szabvány szerinti 4 15 mm-es sínre fém pánttal Névleges (mm²) Szerelőlap szélessége Csavar Ø Osztástávolság M M M M Asszimetrikus sínre Rögzítés EN szabvány szerinti 1 sínre fém pánttal M M M M Tartozékok Elválasztó válaszfal CAB 3 vezetékjelölővel feliratozható mm osztástávolságú sorkapocshoz és 46 mm osztástávolságú sorkapocshoz Védőfedél Elválasztó válaszfalra szerelhető db 46 mm osztástávolságú vagy 4 db 34 mm osztástávolságú sorkapocshoz db 26 mm osztástáolságú sorkapocshoz db 46 mm osztástáolságú sorkapocshoz Végbakok (16. oldal) 20 Piros : új termék
