ÁRAMVEZETÕ SÍNES VILÁGÍTÁSI RENDSZER

Átírás

1 ÁRAMVEZETÕ SÍNES VILÁGÍTÁSI RENDSZER szeptember V.0.8

2 ÁRAMVEZETÕ SÍNES VILÁGÍTÁSI RENDSZER

3 ÁRAMVEZETÕ SÍNRENDSZER AAG STUCCHI Az AAG STUCCHI áramvezetõ sínes világítási rendszere a 3-fázisú rendszer mûködtetéséhez és a vezérlõjeleknek a lámpatestekhez (vagy további kiegészítõ fázishoz) való eljuttatásához alkalmas 6 szigetelt vörösréz vezetéket tartalmazó alumínium profilból készül. A rendszert az IEC60570 és az IEC60598 mûszaki szabványnak megfelelõen teszteljük és minõsítjük.

4 Az áramvezetõ sínrendszer típusai Két változat: standard süllyesztett (R) FEKETE (RAL 9005) FEHÉR (RAL 9010) GALVANIZÁLT (EN 5) Négyféle hossz(l): 1000 mm 2000 mm 3000 mm 4000 mm RENDELÉSI KÓDOK: (1000 mm) / W (fehér) - ST (standard) - T (2000 mm) B (fekete) R (álmennyezeti) 3 (3000 mm) G (szürke) 4 (4000 mm)

5 Mûszaki specifikációk (Méretek mm-ben) Az elektromos távolságok biztosításához a vörösréz vezetékek az extrudált mûanyag elembe vannak besüllyesztve. Ha a szerelõnek el kell vágnia az áramvezetõ sínrendszert, akkor ehhez az általunk biztosított speciális szerszámot kell használnia.

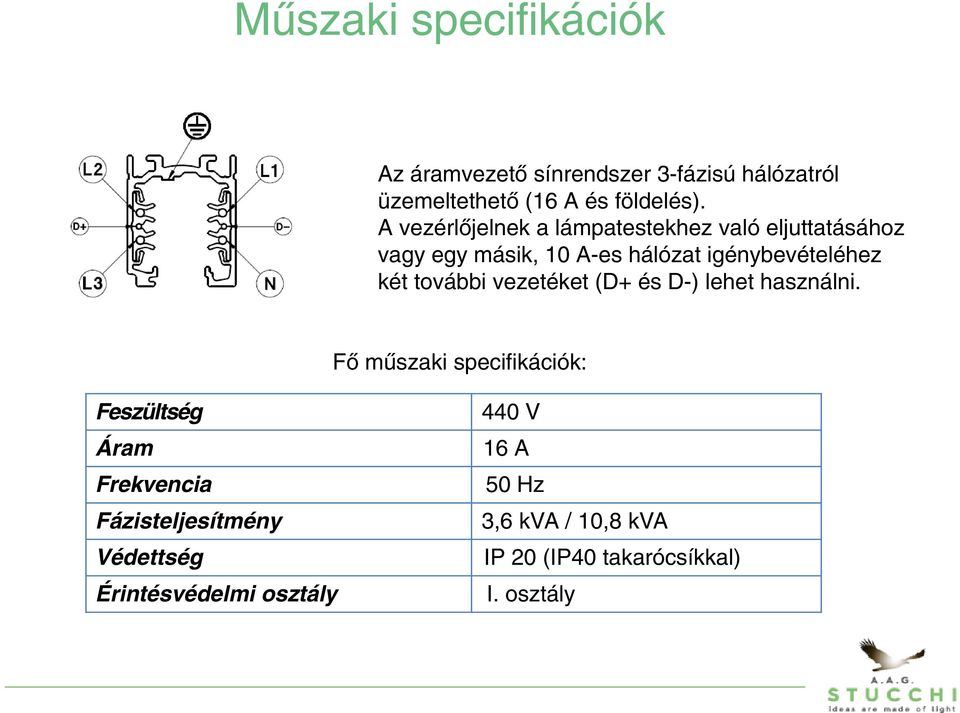

6 Mûszaki specifikációk Az áramvezetõ sínrendszer 3-fázisú hálózatról üzemeltethetõ (16 A és földelés). A vezérlõjelnek a lámpatestekhez való eljuttatásához vagy egy másik, 10 A-es hálózat igénybevételéhez két további vezetéket (D+ és D-) lehet használni. Fõ mûszaki specifikációk: Feszültség 440 V Áram 16 A Frekvencia 50 Hz Fázisteljesítmény 3,6 kva / 10,8 kva Védettség IP 20 (IP40 takarócsíkkal) Érintésvédelmi osztály I. osztály

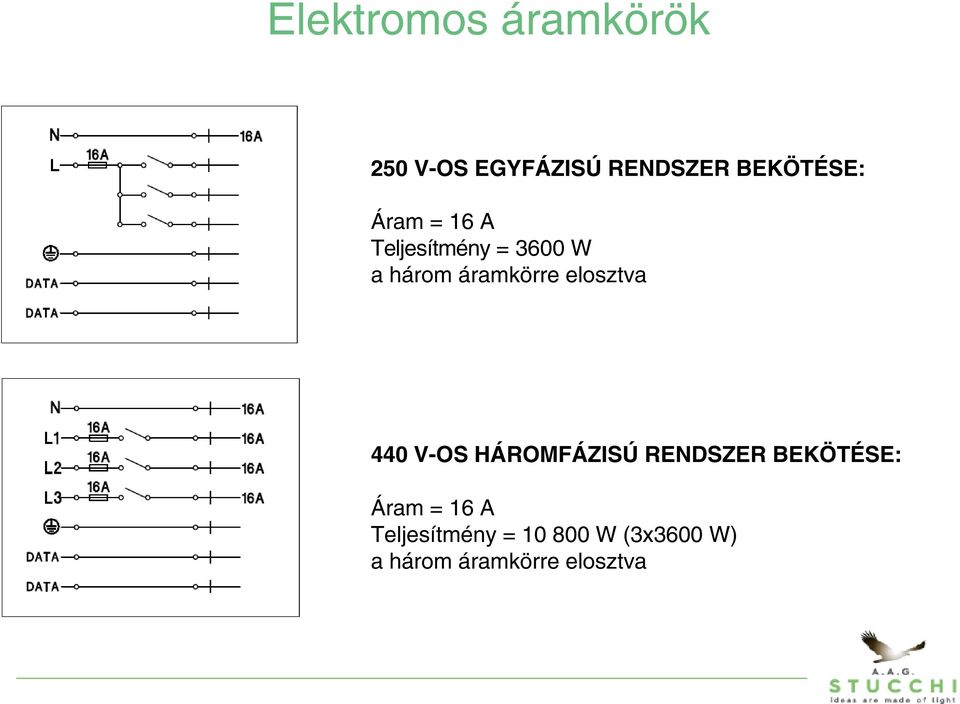

7 Elektromos áramkörök 250 V-OS EGYFÁZISÚ RENDSZER BEKÖTÉSE: Áram = 16 A Teljesítmény = 3600 W a három áramkörre elosztva 440 V-OS HÁROMFÁZISÚ RENDSZER BEKÖTÉSE: Áram = 16 A Teljesítmény = W (3x3600 W) a három áramkörre elosztva

8 Kiegészítõk az elektromos-mechanikus csatlakoztatáshoz A kiegészítõk önkioltó polikarbonátból készülnek (V2 éghetõségi fokozat 960 C-os izzóhuzalos gyulladási teszt)

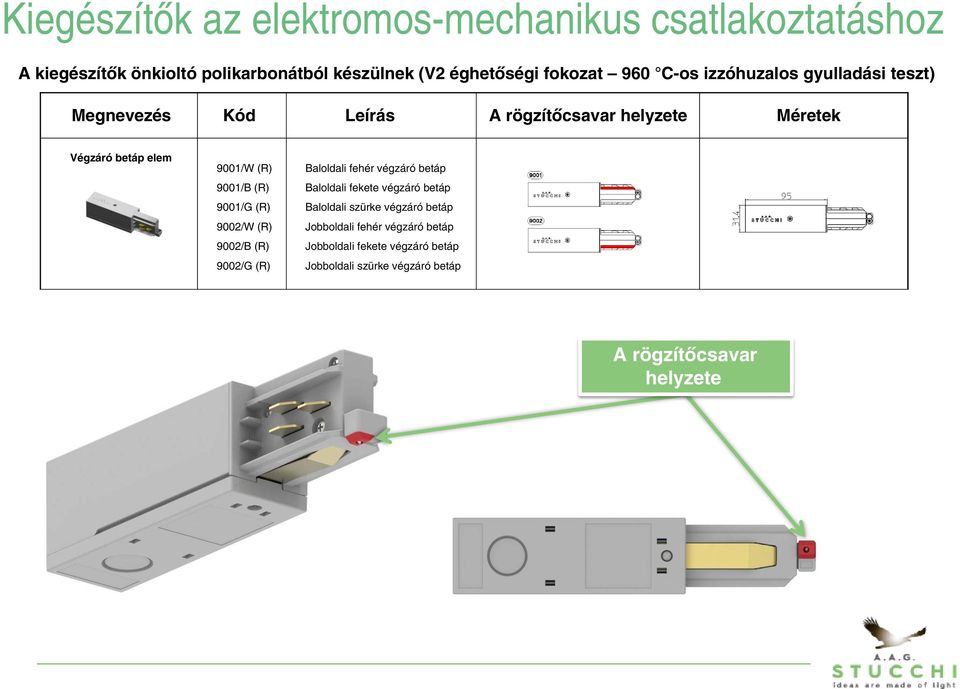

9 Kiegészítõk az elektromos-mechanikus csatlakoztatáshoz A kiegészítõk önkioltó polikarbonátból készülnek (V2 éghetõségi fokozat 960 C-os izzóhuzalos gyulladási teszt) Megnevezés Kód Leírás A rögzítõcsavar helyzete Méretek Végzáró betáp elem 9001/W (R) 9001/B (R) 9001/G (R) 9002/W (R) 9002/B (R) 9002/G (R) Baloldali fehér végzáró betáp Baloldali fekete végzáró betáp Baloldali szürke végzáró betáp Jobboldali fehér végzáró betáp Jobboldali fekete végzáró betáp Jobboldali szürke végzáró betáp A rögzítõcsavar helyzete

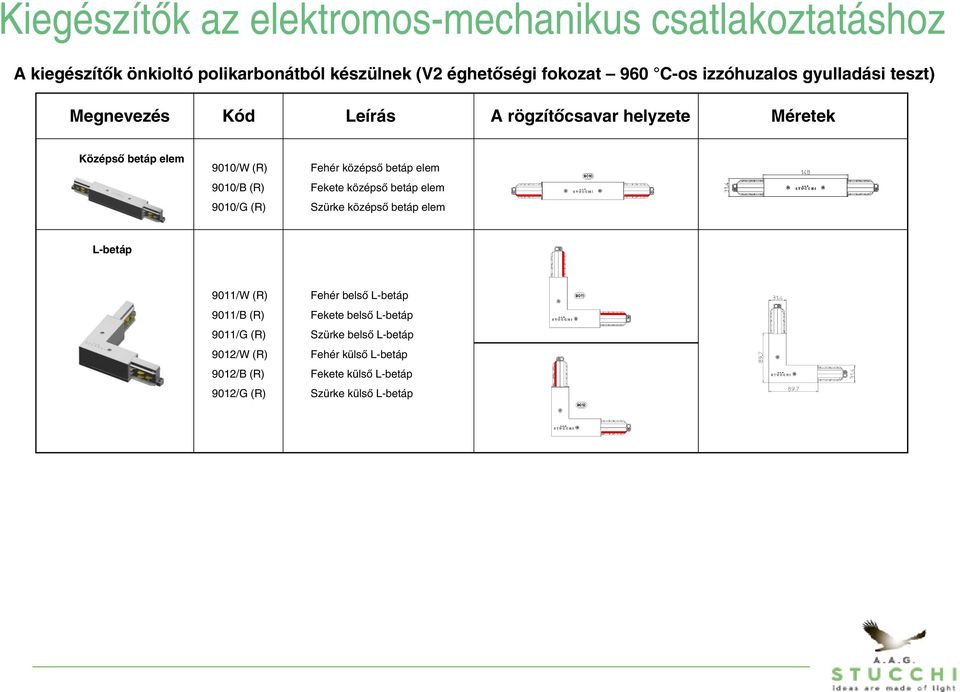

10 Kiegészítõk az elektromos-mechanikus csatlakoztatáshoz A kiegészítõk önkioltó polikarbonátból készülnek (V2 éghetõségi fokozat 960 C-os izzóhuzalos gyulladási teszt) Megnevezés Kód Leírás A rögzítõcsavar helyzete Méretek Középsõ betáp elem 9010/W (R) 9010/B (R) 9010/G (R) Fehér középsõ betáp elem Fekete középsõ betáp elem Szürke középsõ betáp elem L-betáp 9011/W (R) 9011/B (R) 9011/G (R) 9012/W (R) 9012/B (R) 9012/G (R) Fehér belsõ L-betáp Fekete belsõ L-betáp Szürke belsõ L-betáp Fehér külsõ L-betáp Fekete külsõ L-betáp Szürke külsõ L-betáp

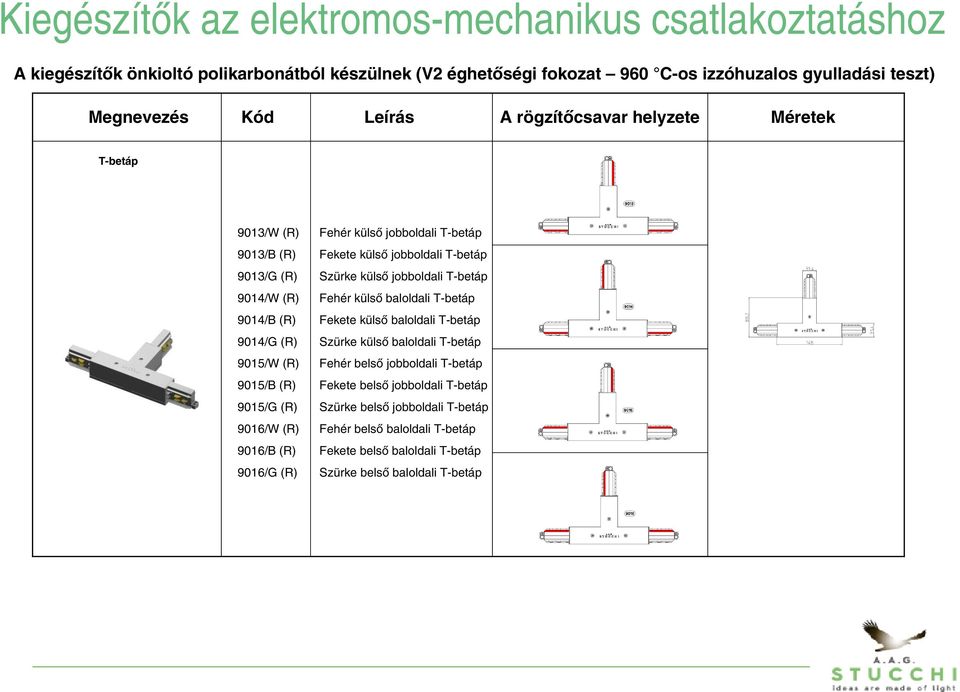

11 Kiegészítõk az elektromos-mechanikus csatlakoztatáshoz A kiegészítõk önkioltó polikarbonátból készülnek (V2 éghetõségi fokozat 960 C-os izzóhuzalos gyulladási teszt) Megnevezés Kód Leírás A rögzítõcsavar helyzete Méretek T-betáp 9013/W (R) 9013/B (R) 9013/G (R) 9014/W (R) 9014/B (R) 9014/G (R) 9015/W (R) 9015/B (R) 9015/G (R) 9016/W (R) 9016/B (R) 9016/G (R) Fehér külsõ jobboldali T-betáp Fekete külsõ jobboldali T-betáp Szürke külsõ jobboldali T-betáp Fehér külsõ baloldali T-betáp Fekete külsõ baloldali T-betáp Szürke külsõ baloldali T-betáp Fehér belsõ jobboldali T-betáp Fekete belsõ jobboldali T-betáp Szürke belsõ jobboldali T-betáp Fehér belsõ baloldali T-betáp Fekete belsõ baloldali T-betáp Szürke belsõ baloldali T-betáp

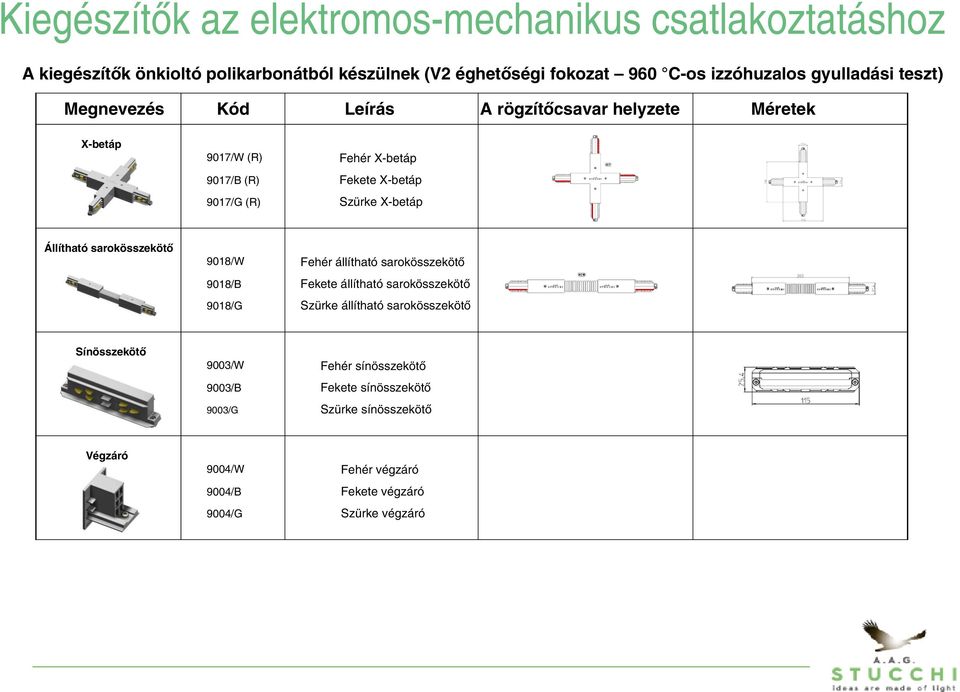

12 Kiegészítõk az elektromos-mechanikus csatlakoztatáshoz A kiegészítõk önkioltó polikarbonátból készülnek (V2 éghetõségi fokozat 960 C-os izzóhuzalos gyulladási teszt) Megnevezés Kód Leírás A rögzítõcsavar helyzete Méretek X-betáp 9017/W (R) 9017/B (R) 9017/G (R) Fehér X-betáp Fekete X-betáp Szürke X-betáp Állítható sarokösszekötõ 9018/W 9018/B 9018/G Fehér állítható sarokösszekötõ Fekete állítható sarokösszekötõ Szürke állítható sarokösszekötõ Sínösszekötõ 9003/W 9003/B 9003/G Fehér sínösszekötõ Fekete sínösszekötõ Szürke sínösszekötõ Végzáró 9004/W 9004/B 9004/G Fehér végzáró Fekete végzáró Szürke végzáró

13

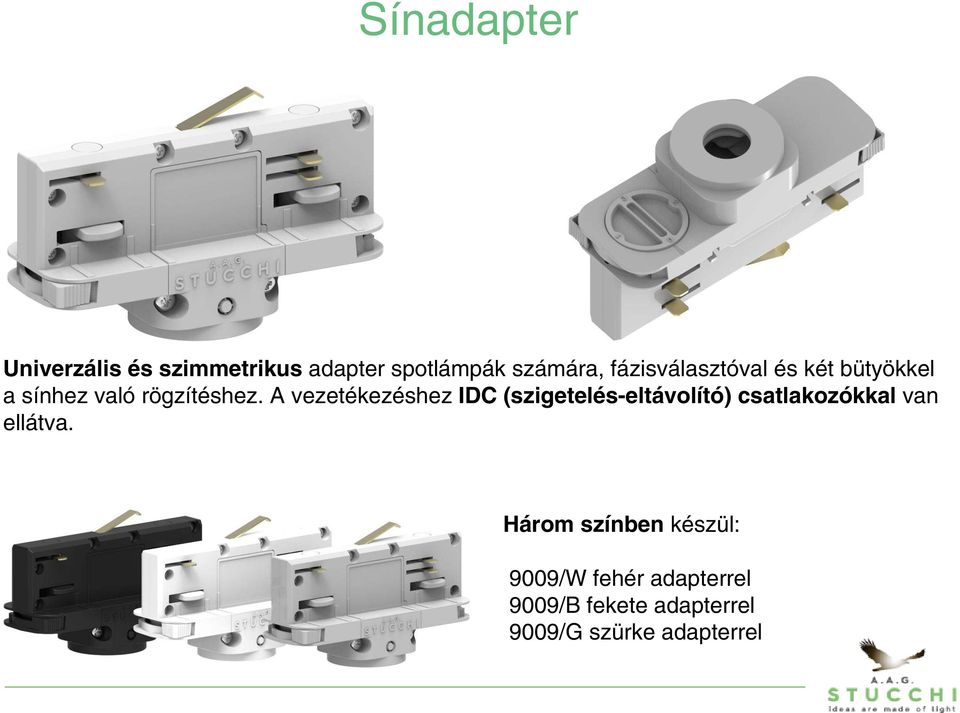

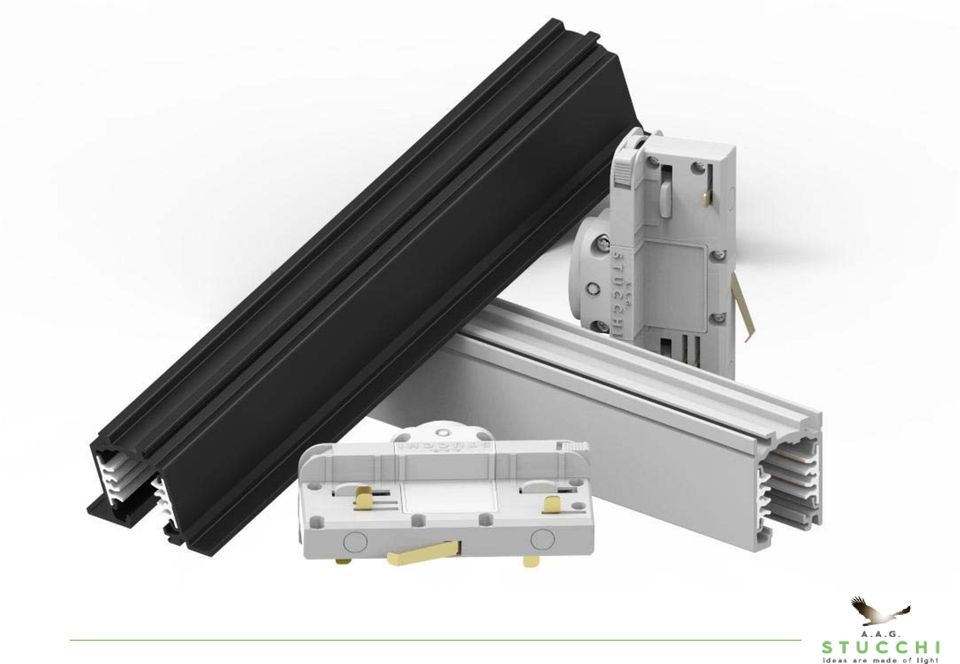

14 Sínadapter Univerzális és szimmetrikus adapter spotlámpák számára, fázisválasztóval és két bütyökkel a sínhez való rögzítéshez. A vezetékezéshez IDC (szigetelés-eltávolító) csatlakozókkal van ellátva. Három színben készül: 9009/W fehér adapterrel 9009/B fekete adapterrel 9009/G szürke adapterrel

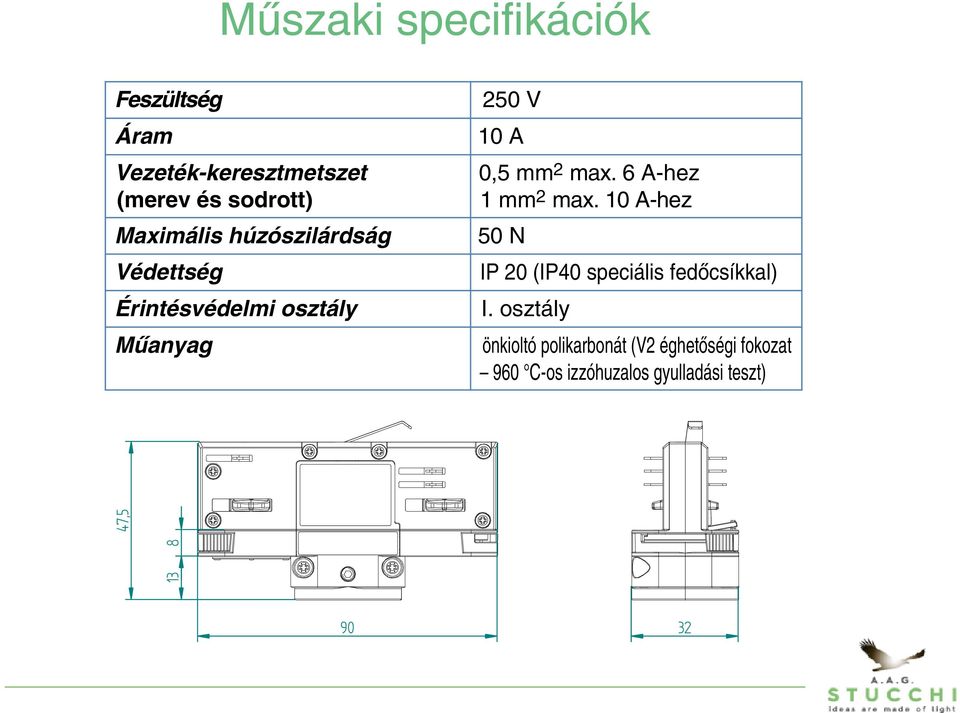

15 Mûszaki specifikációk Feszültség 250 V Áram 10 A Vezeték-keresztmetszet 0,5 mm 2 max. 6 A-hez (merev és sodrott) 1 mm 2 max. 10 A-hez Maximális húzószilárdság 50 N Védettség IP 20 (IP40 speciális fedõcsíkkal) Érintésvédelmi osztály I. osztály Mûanyag önkioltó polikarbonát (V2 éghetõségi fokozat 960 C-os izzóhuzalos gyulladási teszt) ,

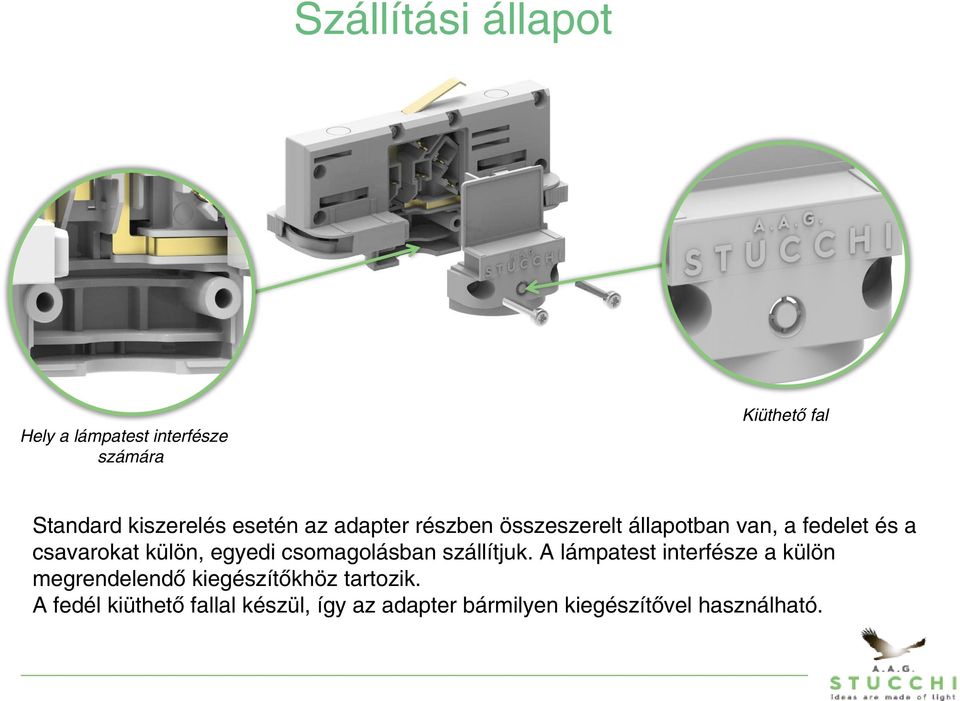

16 Szállítási állapot Hely a lámpatest interfésze számára Kiüthetõ fal Standard kiszerelés esetén az adapter részben összeszerelt állapotban van, a fedelet és a csavarokat külön, egyedi csomagolásban szállítjuk. A lámpatest interfésze a külön megrendelendõ kiegészítõkhöz tartozik. A fedél kiüthetõ fallal készül, így az adapter bármilyen kiegészítõvel használható.

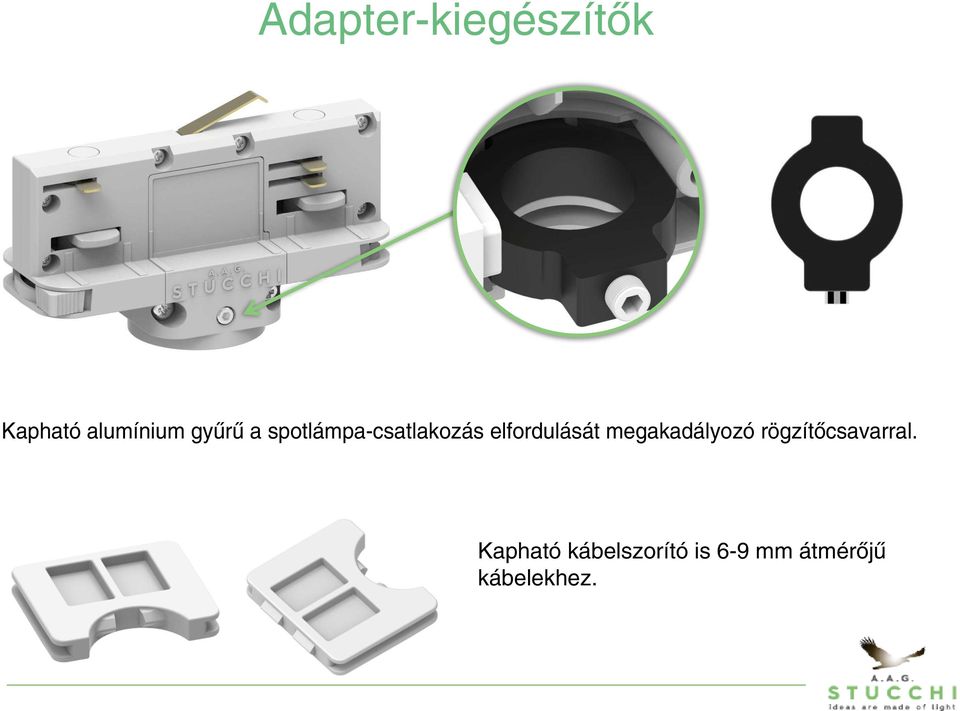

17 Adapter-kiegészítõk Kapható alumínium gyûrû a spotlámpa-csatlakozás elfordulását megakadályozó rögzítõcsavarral. Kapható kábelszorító is 6-9 mm átmérõjû kábelekhez.

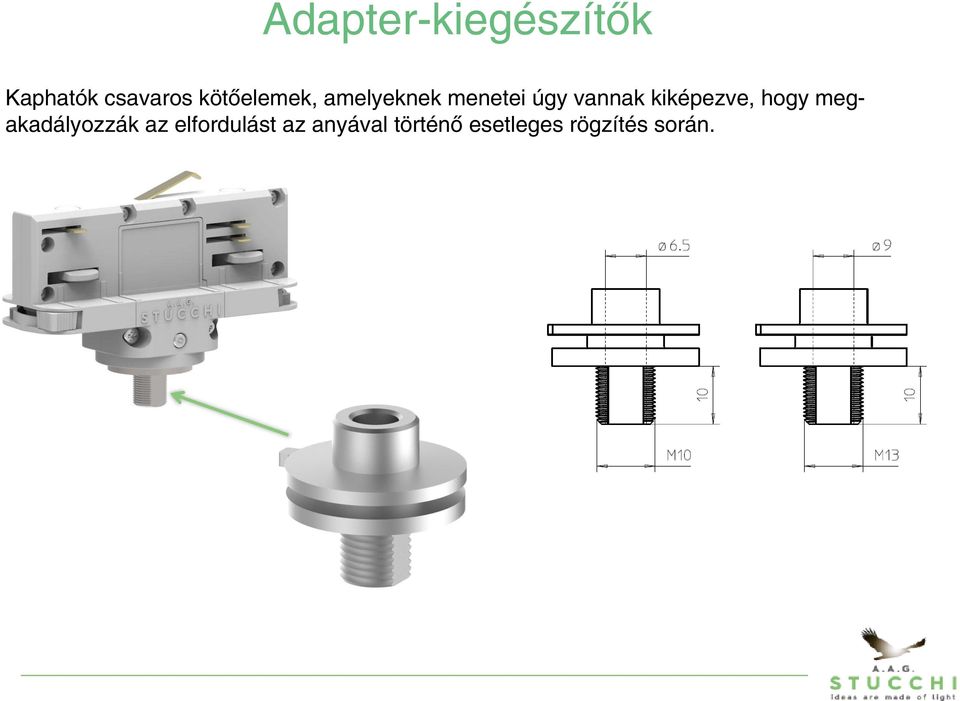

18 Adapter-kiegészítõk Kaphatók csavaros kötõelemek, amelyeknek menetei úgy vannak kiképezve, hogy megakadályozzák az elfordulást az anyával történõ esetleges rögzítés során.

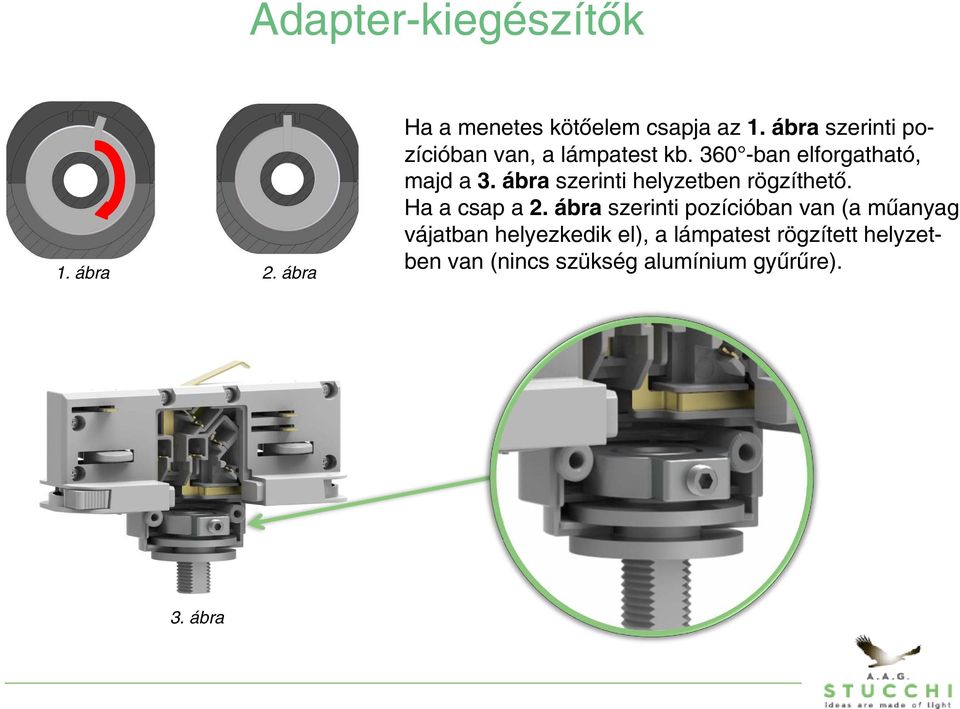

19 Adapter-kiegészítõk 1. ábra 2. ábra Ha a menetes kötõelem csapja az 1. ábra szerinti pozícióban van, a lámpatest kb ban elforgatható, majda3. ábra szerinti helyzetben rögzíthetõ. Ha a csap a 2. ábra szerinti pozícióban van (a mûanyag vájatban helyezkedik el), a lámpatest rögzített helyzetben van (nincs szükség alumínium gyûrûre). 3. ábra

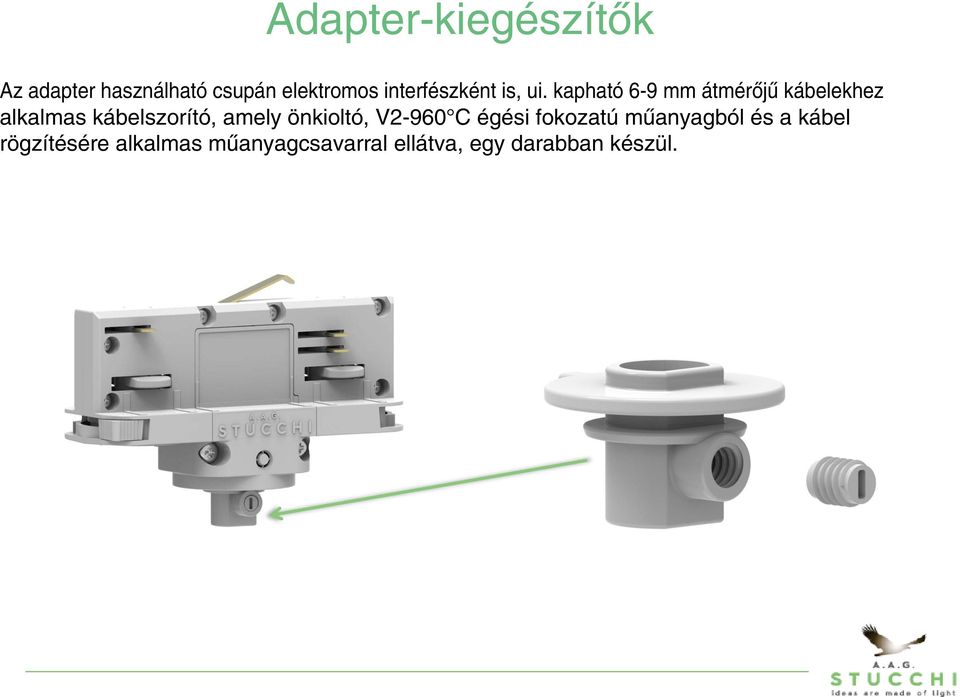

20 Adapter-kiegészítõk Az adapter használható csupán elektromos interfészként is, ui. kapható 6-9 mm átmérõjû kábelekhez alkalmas kábelszorító, amely önkioltó, V2-960 C égési fokozatú mûanyagból és a kábel rögzítésére alkalmas mûanyagcsavarral ellátva, egy darabban készül.

21 Mechanikai adapter Nagy (max. 100 N) terhelésekhez kapható fémbõl és önkioltó (V2-960 C égési fokozatú) polikarbonátból készülõ mechanikai adapter. Kompatíbilis valamennyi elektromos-mechanikai adapter-kiegészítõvel.

22

23 Adapterek és kiegészítõk Termék Kód Leírás 9009/W 9009/B 9009/G S-9000/M-W S-9000/M-B S-9000/M-G S-9009/10-W S-9009/10-B S-9009/10-G S-9009/51 Fehér adapter Fekete adapter Szürke adapter Fehér mechanikai adapter Fekete mechanikai adapter Szürke mechanikai adapter Fehér belsõ kábelszorító Fekete belsõ kábelszorító Szürke belsõ kábelszorító Alumínium gyûrû rögzítõcsavarral S-9009/M10 S-9009/M13 S-9009/D-M10 S-9009/D-M13 S-9009/BC-W S-9009/BC-B S-9009/BC-G M10 x 1 menetes alumínium kötõelem M13 x 1 menetes alumínium kötõelem M10-es anya M13-as anya Fehér külsõ kábelszorító mûanyag csavarral Fekete külsõ kábelszorító mûanyag csavarral Szürke külsõ kábelszorító mûanyag csavarral

24 Kiegészítõk választéka A szerelvény típusától függõen a kiüthetõ fal érintetlen maradhat vagy kiüthetõ a következõ ábrák szerint: Adapter érintetlenül hagyott kiüthetõ fallal Adapter eltávolított kiüthetõ fallal Kapható kiegészítõk S-9009/M10 S-9009/M13 Kapható kiegészítõk S-9009/51 S-9009/BC-W S-9009/BC-B S-9009/BC-G S-9009/M10 S-9009/M13

25 Kapható kiegészítõk Termék Kód Leírás S-9009/IP40-W S-9009/IP40-B S-9009/IP40-G IP40-es fehér adapterteknõ IP40-es fekete adapterteknõ IP40-es szürke adapterteknõ S-9000/IP40-W S-9000/IP40-B S-9000/IP40-G IP40-es fehér síntakaró szalag IP40-es fekete síntakaró szalag IP40-es szürke síntakaró szalag S-9009/T Szerelõszerszám az adapterhez S-9000/T Drótvágó a sín vezetékeihez

26 Kiegészítõk a szereléshez Termék Kód Leírás Termék Kód Leírás S-9000/111 Mennyezeti konzol S-9000/211 1,5 mm átmérõjû és különbözõ hosszúságú acélkábel S-9000/112 Függesztõ konzol S-9000/212 Rögzítõelem M5-ös oldalsó furattal S-9000/113 Függesztõ konzol két sín 9000/ -as sínösszekötõvel történõ csatlakoztatásához S-9000/213 M5-ös rögzítõelem beépített kiegyenlítõ hengerrel és oldalsó furattal S-9000/H-W S-9000/H-B S-9000/H-G Fehér függesztõ szorító és kampó Fekete függesztõ szorító és kampó Szürke függesztõ szorító és kampó S-9000/214 Rögzítoelem M6-os oldalsó furattal S-9000/215 S-9000/216 Automatikus rögzítõelem Csavaros rögzítõelem
