SMART HOME TÁVOLKELETI MOTOROK VEZÉRLÉSEK TERMÉKISMERTETŐJE

Átírás

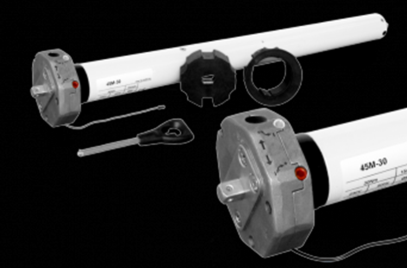

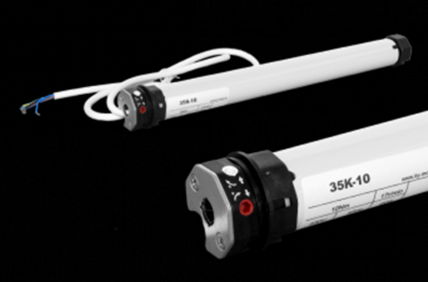

1 SMART HOME TÁVOLKELETI MOTOROK VEZÉRLÉSEK TERMÉKISMERTETŐJE SMART 35S csőmotor mechanikus végálláskapcsolóval, 35 mm motorátmérővel, nyolcszögletű motorfejjel, 1 m kábellel, IP44 védettséggel, 230 V/50 Hz, a fordulatok maximális száma 30. Smart 35S 10 Nm 17 ford/perc 121 W/0,53 A 473 mm Smart 35S 13 Nm 14 ford/perc 121 W/0,53 A 473 mm SMART 35K csőmotor (rövid) mechanikus végálláskapcsolóval, 35 mm motorátmérővel, nyolcszögletű motorfejjel, 1 m kábellel, IP44 védettséggel, 230 V/50 Hz, a fordulatok maximális száma 9. Smart 35K 10 Nm 17 ford/perc 121 W/0,53 A 407 mm SMART 35R csőmotor beépített rádióvevővel mechanikus végálláskapcsolóval, 35 mm motorátmérővel, nyolcszögletű motorfejjel, 1 m kábellel, IP44 védettséggel, 230 V/50 Hz, frekvencia 433,92 MHz, a fordulatok maximális száma 30. Smart 35R 10 Nm 17 ford/perc 121 W/0,53 A Smart 35R 13 Nm 14 ford/perc 121 W/0,53 A SMART 45S csőmotor mechanikus végálláskapcsolóval, 45 mm motorátmérővel, hengeres motorfejjel, 10x10 mm négyszögletű felfogó csappal, 1 m kábellel, IP44 védettséggel, 230 V/50 Hz, a fordulatok maximális száma 22. Smart 45S 30 Nm 15 ford/perc 191 W/0,83 A 556 mm Smart 45S 50 Nm 12 ford/perc 205 W/0,89 A 556 mm SMART 45M csőmotor mechanikus végálláskapcsolóval, 45 mm motorátmérővel, NHK kézi vészműködtetéssel, nyolcszögletű motorfejjel, 10x10 mm négyszögletű felfogócsappal, 1 m kábellel, IP44 védettséggel, 230 V/50 Hz, a fordulatok maximális száma 22. Smart 45M 30 Nm 15 ford/perc 191 W/0,83 A 618 mm Smart 45M 50 Nm 12 ford/perc 205 W/0,89 A 618 mm

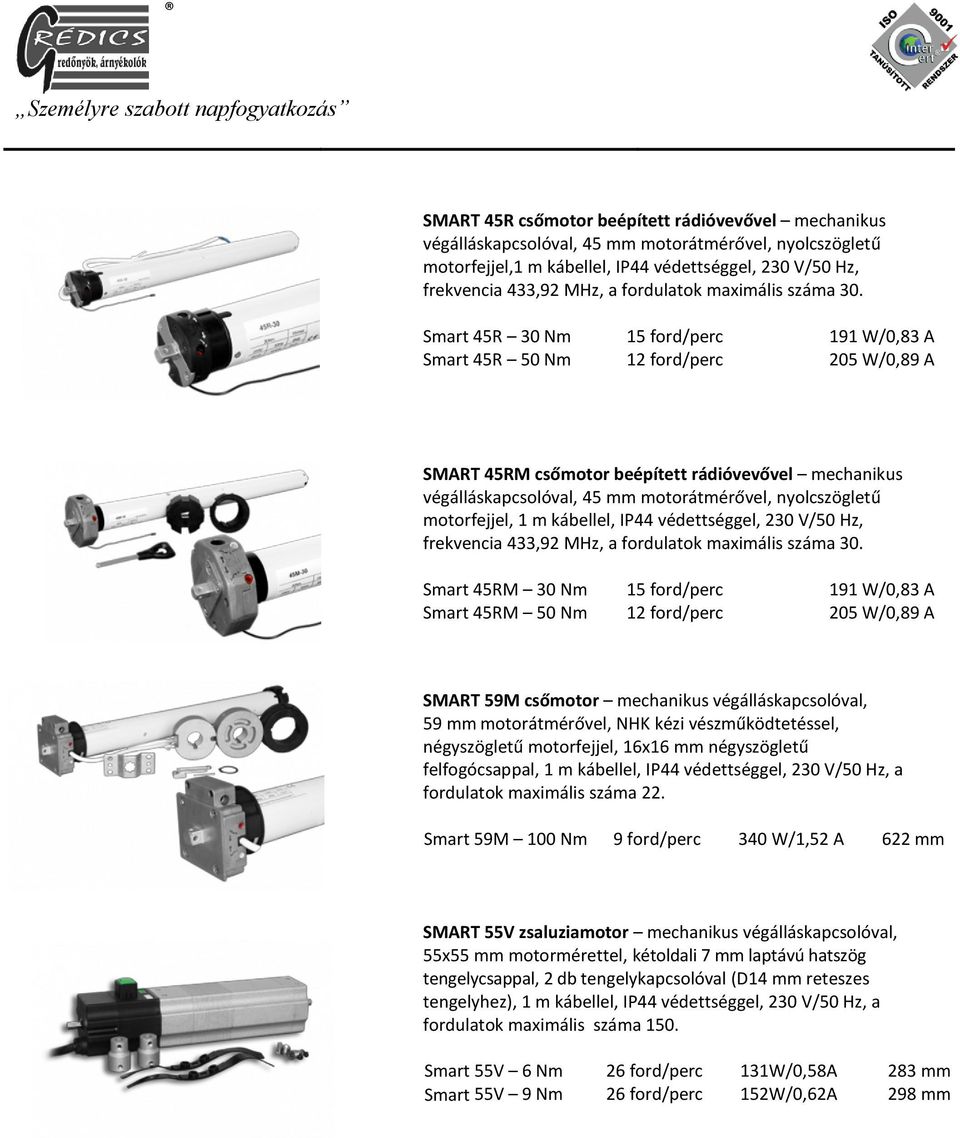

2 SMART 45R csőmotor beépített rádióvevővel mechanikus végálláskapcsolóval, 45 mm motorátmérővel, nyolcszögletű motorfejjel,1 m kábellel, IP44 védettséggel, 230 V/50 Hz, frekvencia 433,92 MHz, a fordulatok maximális száma 30. Smart 45R 30 Nm 15 ford/perc 191 W/0,83 A Smart 45R 50 Nm 12 ford/perc 205 W/0,89 A SMART 45RM csőmotor beépített rádióvevővel mechanikus végálláskapcsolóval, 45 mm motorátmérővel, nyolcszögletű motorfejjel, 1 m kábellel, IP44 védettséggel, 230 V/50 Hz, frekvencia 433,92 MHz, a fordulatok maximális száma 30. Smart 45RM 30 Nm 15 ford/perc 191 W/0,83 A Smart 45RM 50 Nm 12 ford/perc 205 W/0,89 A SMART 59M csőmotor mechanikus végálláskapcsolóval, 59 mm motorátmérővel, NHK kézi vészműködtetéssel, négyszögletű motorfejjel, 16x16 mm négyszögletű felfogócsappal, 1 m kábellel, IP44 védettséggel, 230 V/50 Hz, a fordulatok maximális száma 22. Smart 59M 100 Nm 9 ford/perc 340 W/1,52 A 622 mm SMART 55V zsaluziamotor mechanikus végálláskapcsolóval, 55x55 mm motormérettel, kétoldali 7 mm laptávú hatszög tengelycsappal, 2 db tengelykapcsolóval (D14 mm reteszes tengelyhez), 1 m kábellel, IP44 védettséggel, 230 V/50 Hz, a fordulatok maximális száma 150. Smart 55V 6 Nm 26 ford/perc 131W/0,58A 283 mm Smart 55V 9 Nm 26 ford/perc 152W/0,62A 298 mm

3 DC 73 rádióvevő 1 db max. 50 Nm csőmotorhoz, kültéri vízmentes kivitel, üzemi hőmérséklettartomány 20 o C és +55 o C, 230 V/50 Hz, frekvencia 433,92 MHz, max. 20 távirányítóval hangolható össze. Méret: 21x27x100 mm DC 318 fali kapcsoló beépített rádióvevővel 1 db max. 50 Nm csőmotorhoz, 230 V/50 Hz, beépíthető szabványos süllyesztett dobozba, max. 20 távirányítóval hangolható össze, frekvencia 433,92 MHz. Méret: 80x80x(16+34) mm DC 305 kézi 1 csatornás távirányító 1 db 3V CR2430 elemmel, rugalmas nyomógombbal, fali tartóval, frekvencia 433,92 MHz fehér, fekete. DC 306 kézi 5+1 csatornás távirányító 1 db 3V CR2430 elemmel, rugalmas nyomógombbal, fali tartóval, frekvencia 433,92 MHz fehér, fekete. DC 313 kézi 15+1 csatornás távirányító 1 db 3V CR2430 elemmel, LCD kijelzővel, rugalmas nyomógombbal, fali tartóval, frekvencia 433,92 MHz fehér, fekete. DC 169 kézi 15+1 csatornás távirányító IDŐPROGRAMMAL, 1 db 3V CR2430 elemmel, LCD kijelzővel, rugalmas nyomógombbal, fali tartóval, frekvencia 433,92 MHz DC 458 kézi 1 csatornás távirányító IDŐPROGRAMMAL, 1 db 3V CR2430 elemmel, LCD kijelzővel, rugalmas nyomógombbal, fali tartóval, frekvencia 433,92 MHz fehér, fekete.

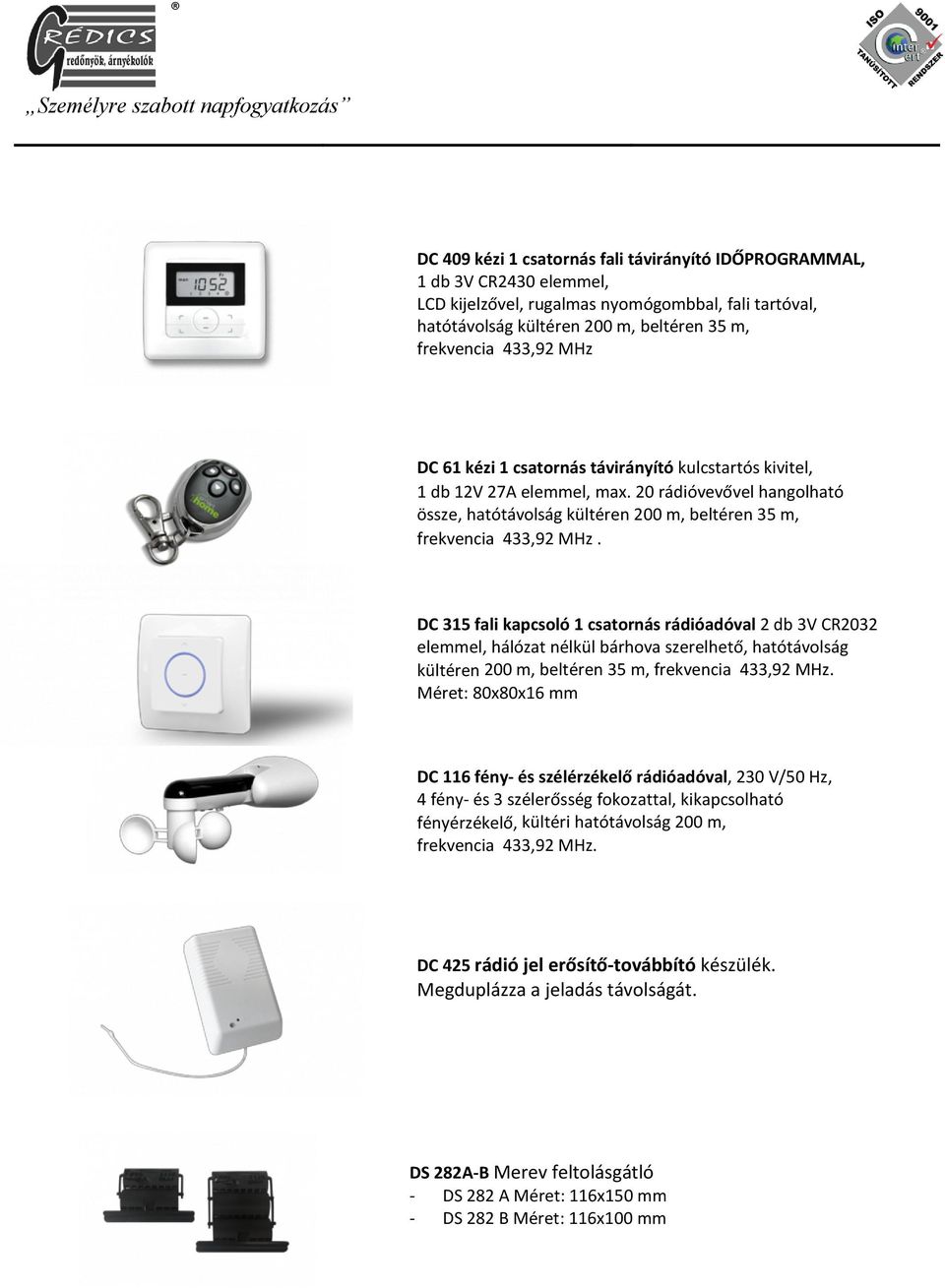

4 DC 409 kézi 1 csatornás fali távirányító IDŐPROGRAMMAL, 1 db 3V CR2430 elemmel, LCD kijelzővel, rugalmas nyomógombbal, fali tartóval, frekvencia 433,92 MHz DC 61 kézi 1 csatornás távirányító kulcstartós kivitel, 1 db 12V 27A elemmel, max. 20 rádióvevővel hangolható össze, frekvencia 433,92 MHz. DC 315 fali kapcsoló 1 csatornás rádióadóval 2 db 3V CR2032 elemmel, hálózat nélkül bárhova szerelhető, hatótávolság kültéren 200 m, beltéren 35 m, frekvencia 433,92 MHz. Méret: 80x80x16 mm DC 116 fény és szélérzékelő rádióadóval, 230 V/50 Hz, 4 fény és 3 szélerősség fokozattal, kikapcsolható fényérzékelő, kültéri hatótávolság 200 m, frekvencia 433,92 MHz. DC 425 rádió jel erősítő-továbbító készülék. Megduplázza a jeladás távolságát. DS 282A-B Merev feltolásgátló - DS 282 A Méret: 116x150 mm - DS 282 B Méret: 116x100 mm

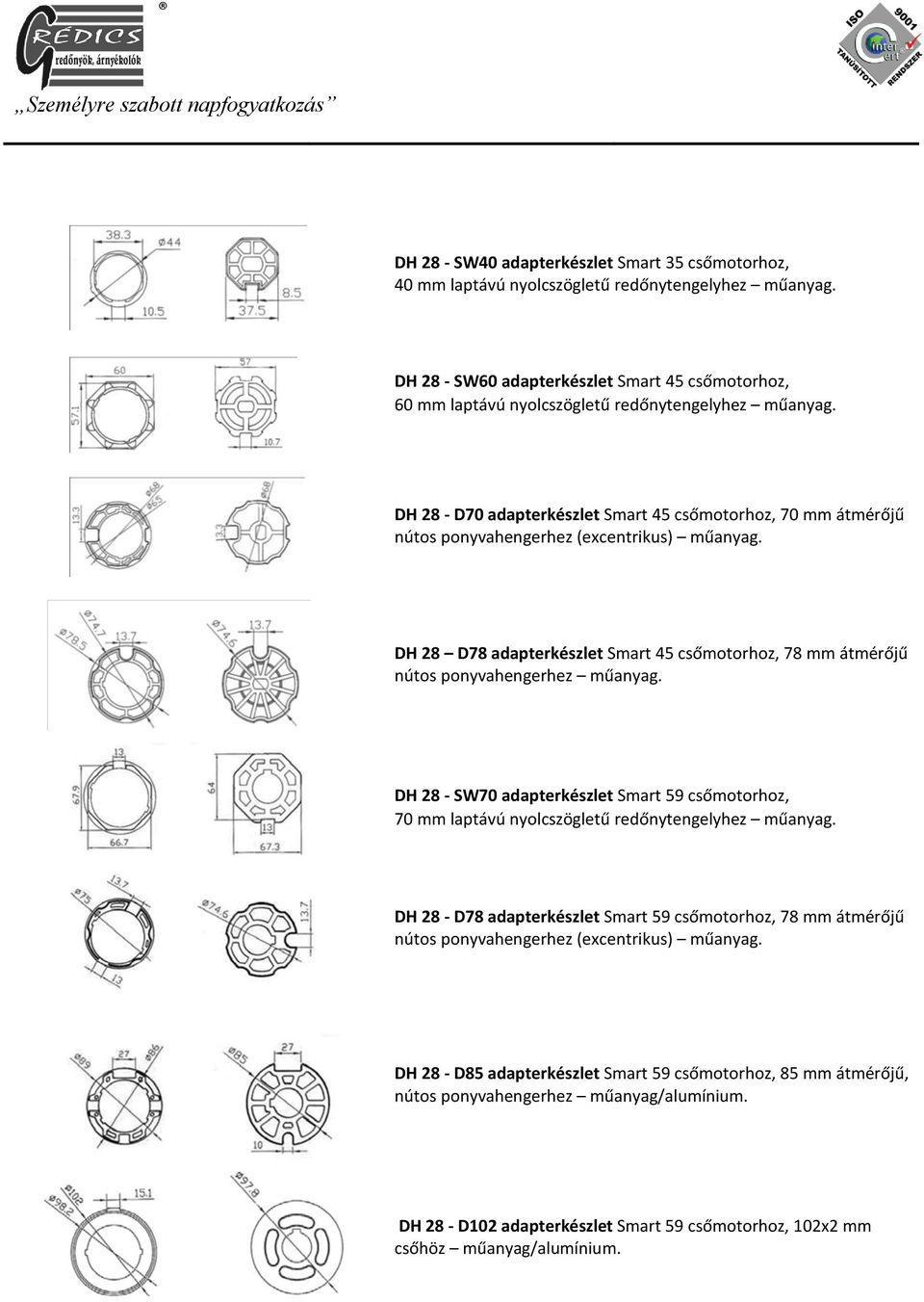

5 DH 28 SW40 adapterkészlet Smart 35 csőmotorhoz, 40 mm laptávú nyolcszögletű redőnytengelyhez műanyag. DH 28 SW60 adapterkészlet Smart 45 csőmotorhoz, 60 mm laptávú nyolcszögletű redőnytengelyhez műanyag. DH 28 D70 adapterkészlet Smart 45 csőmotorhoz, 70 mm átmérőjű nútos ponyvahengerhez (excentrikus) műanyag. DH 28 D78 adapterkészlet Smart 45 csőmotorhoz, 78 mm átmérőjű nútos ponyvahengerhez műanyag. DH 28 SW70 adapterkészlet Smart 59 csőmotorhoz, 70 mm laptávú nyolcszögletű redőnytengelyhez műanyag. DH 28 D78 adapterkészlet Smart 59 csőmotorhoz, 78 mm átmérőjű nútos ponyvahengerhez (excentrikus) műanyag. DH 28 D85 adapterkészlet Smart 59 csőmotorhoz, 85 mm átmérőjű, nútos ponyvahengerhez műanyag/alumínium. DH 28 D102 adapterkészlet Smart 59 csőmotorhoz, 102x2 mm csőhöz műanyag/alumínium.

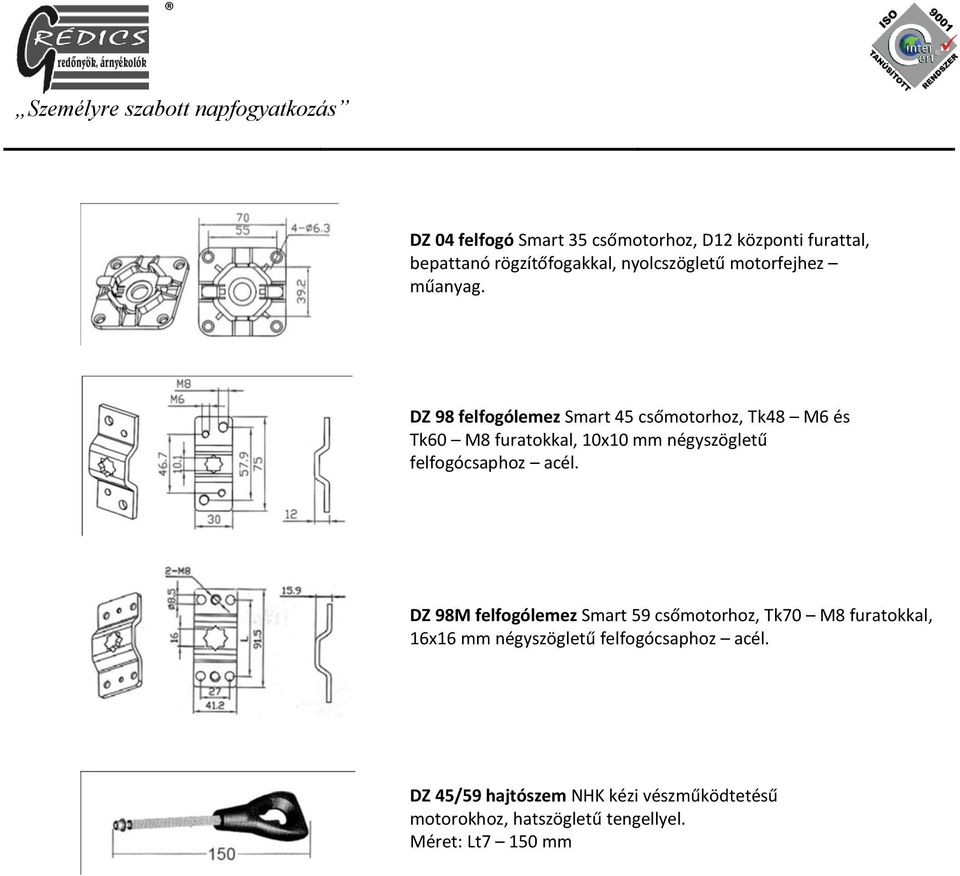

6 DZ 04 felfogó Smart 35 csőmotorhoz, D12 központi furattal, bepattanó rögzítőfogakkal, nyolcszögletű motorfejhez műanyag. DZ 98 felfogólemez Smart 45 csőmotorhoz, Tk48 M6 és Tk60 M8 furatokkal, 10x10 mm négyszögletű felfogócsaphoz acél. DZ 98M felfogólemez Smart 59 csőmotorhoz, Tk70 M8 furatokkal, 16x16 mm négyszögletű felfogócsaphoz acél. DZ 45/59 hajtószem NHK kézi vészműködtetésű motorokhoz, hatszögletű tengellyel. Méret: Lt7 150 mm

7 SMART HOME motorok technikai adatai SMART HOME Nyomaték ( Nm ) Fordulat / perc Átmérő ( mm ) Feszültség ( V ) Teljesítmény felvétel( W ) Frekvencia ( Hz ) Áramerősség ( A ) Méret ( mm ) Smart 35 S , Smart 35 K , Smart 35 S , Smart 35 R , Smart 35 R , Smart 45 S , Smart 45 S , Smart 45 M , Smart 45 M , Smart 45 R , Smart 45 R , Smart 45 RM , Smart 59 M , Smart 55 ZS ,58 283/211/158 Smart 55 ZS ,67 298/211/158

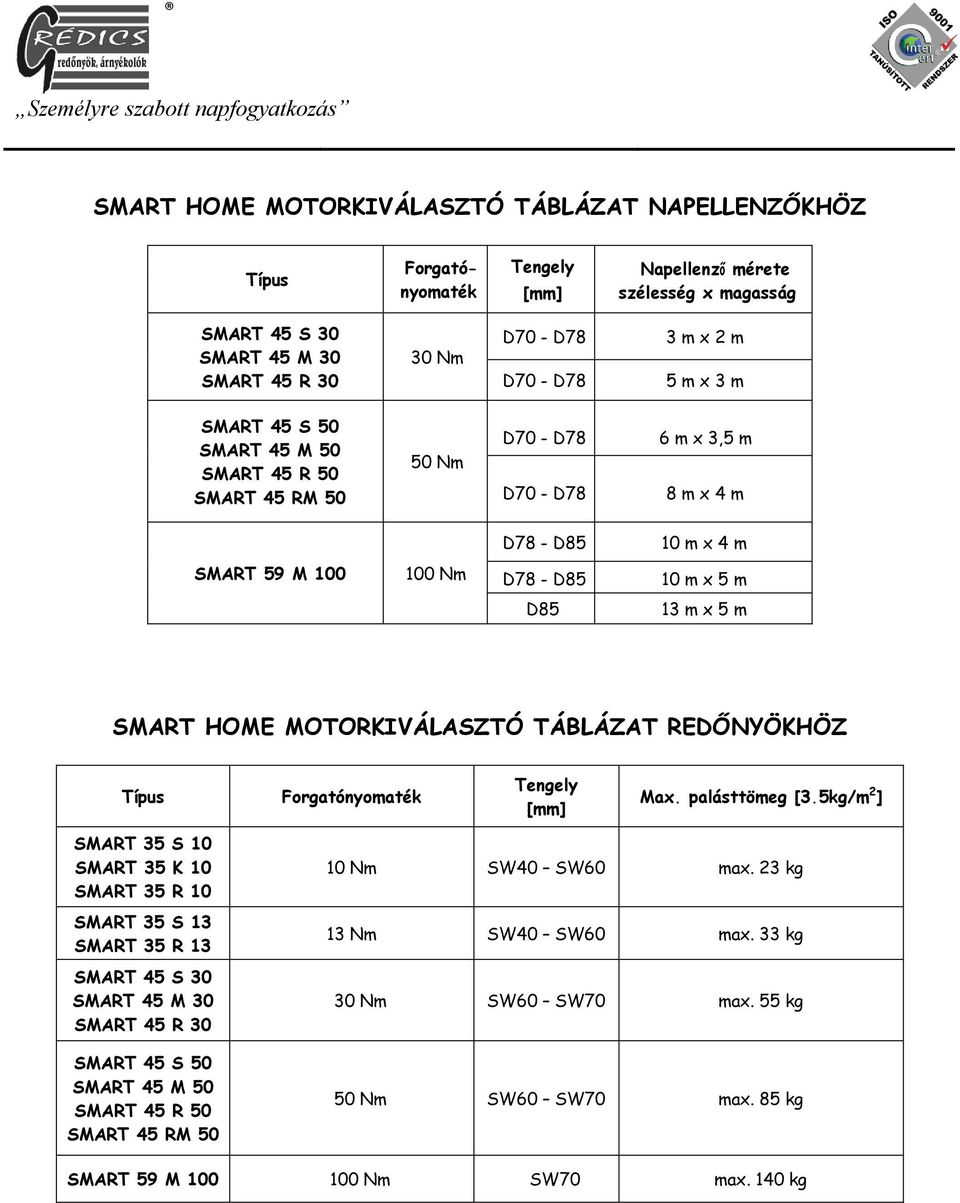

8 SMART HOME MOTORKIVÁLASZTÓ TÁBLÁZAT NAPELLENZŐKHÖZ Típus Forgatónyomaték Tengely [mm] Napellenző mérete szélesség x magasság SMART 45 S 30 SMART 45 M 30 SMART 45 R Nm D70 - D78 D70 - D78 3 m x 2 m 5 m x 3 m SMART 45 S 50 SMART 45 M 50 SMART 45 R 50 SMART 45 RM Nm D70 - D78 D70 - D78 6 m x 3,5 m 8 m x 4 m D78 - D85 10 m x 4 m SMART 59 M Nm D78 - D85 10 m x 5 m D85 13 m x 5 m SMART HOME MOTORKIVÁLASZTÓ TÁBLÁZAT REDŐNYÖKHÖZ Típus Forgatónyomaték Tengely [mm] Max. palásttömeg [3.5kg/m 2 ] SMART 35 S 10 SMART 35 K 10 SMART 35 R 10 SMART 35 S 13 SMART 35 R 13 SMART 45 S 30 SMART 45 M 30 SMART 45 R 30 SMART 45 S 50 SMART 45 M 50 SMART 45 R 50 SMART 45 RM Nm SW40 SW60 max. 23 kg 13 Nm SW40 SW60 max. 33 kg 30 Nm SW60 SW70 max. 55 kg 50 Nm SW60 SW70 max. 85 kg SMART 59 M Nm SW70 max. 140 kg
