KLING STA közvetlen tengelyhajtású motor különálló digitális vezérléssel, szekcionált kapuhoz

Átírás

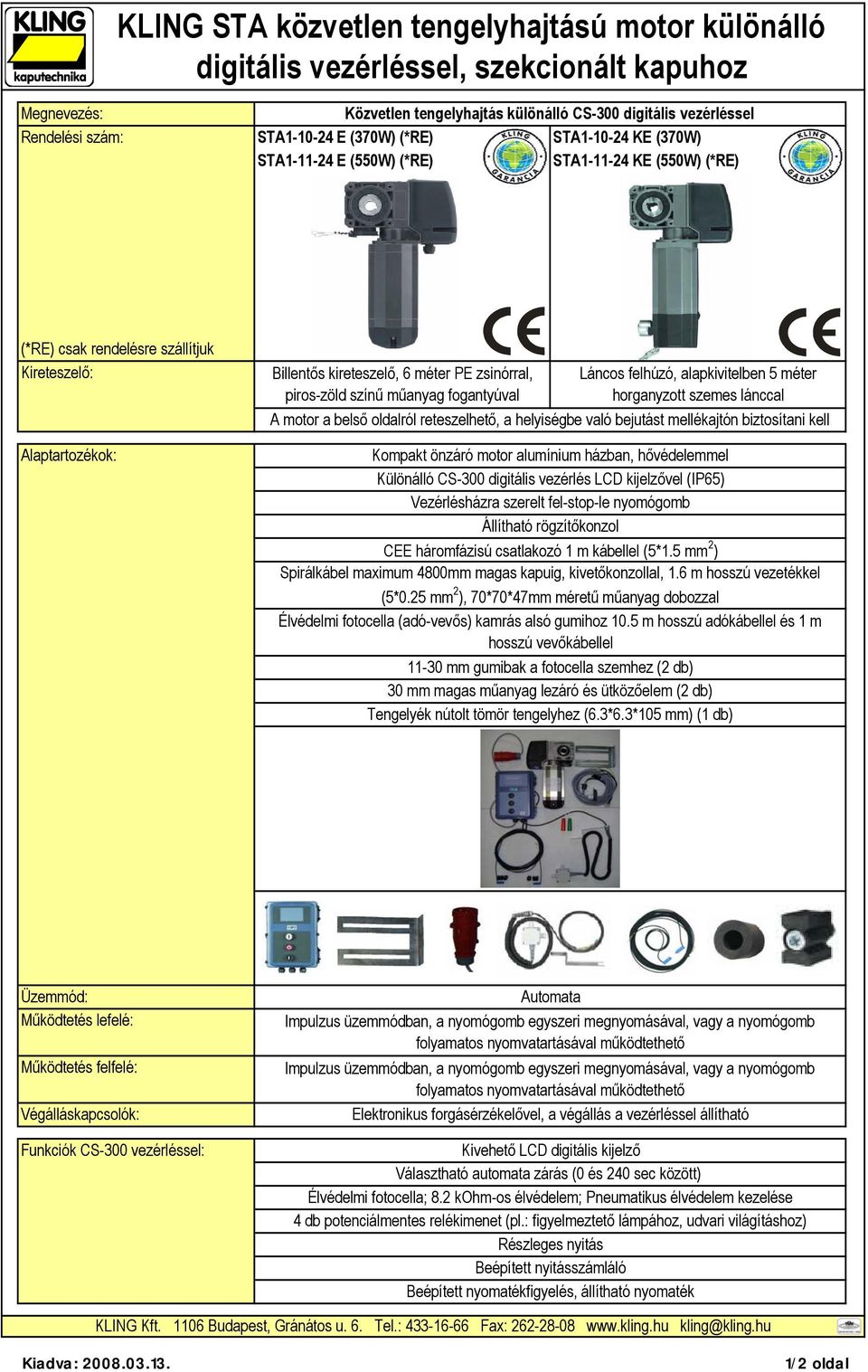

1 KLING STA közvetlen tengelyhajtású motor különálló digitális vezérléssel, szekcionált kapuhoz Megnevezés: Rendelési szám: Közvetlen tengelyhajtás különálló CS-300 digitális vezérléssel STA E (370W) (*RE) STA KE (370W) STA E (550W) (*RE) STA KE (550W) (*RE) (*RE) csak rendelésre szállítjuk Kireteszelő: Alaptartozékok: Billentős kireteszelő, 6 méter PE zsinórral, piros-zöld színű műanyag fogantyúval Láncos felhúzó, alapkivitelben 5 méter horganyzott szemes lánccal A motor a belső oldalról reteszelhető, a helyiségbe való bejutást mellékajtón biztosítani kell Kompakt önzáró motor alumínium házban, hővédelemmel Különálló CS-300 digitális vezérlés LCD kijelzővel (IP65) Vezérlésházra szerelt fel-stop-le nyomógomb Állítható rögzítőkonzol CEE háromfázisú csatlakozó 1 m kábellel (5*1.5 mm 2 ) Spirálkábel maximum 4800mm magas kapuig, kivetőkonzollal, 1.6 m hosszú vezetékkel (5*0.25 mm 2 ), 70*70*47mm méretű műanyag dobozzal Élvédelmi fotocella (adó-vevős) kamrás alsó gumihoz 10.5 m hosszú adókábellel és 1 m hosszú vevőkábellel mm gumibak a fotocella szemhez (2 db) 30 mm magas műanyag lezáró és ütközőelem (2 db) Tengelyék nútolt tömör tengelyhez (6.3*6.3*105 mm) (1 db) Üzemmód: Működtetés lefelé: Működtetés felfelé: Végálláskapcsolók: Funkciók CS-300 vezérléssel: Automata Elektronikus forgásérzékelővel, a végállás a vezérléssel állítható Kivehető LCD digitális kijelző Választható automata zárás (0 és 240 sec között) Élvédelmi fotocella; 8.2 kohm-os élvédelem; Pneumatikus élvédelem kezelése 4 db potenciálmentes relékimenet (pl.: figyelmeztető lámpához, udvari világításhoz) Részleges nyitás Beépített nyitásszámláló Beépített nyomatékfigyelés, állítható nyomaték 1/2 oldal

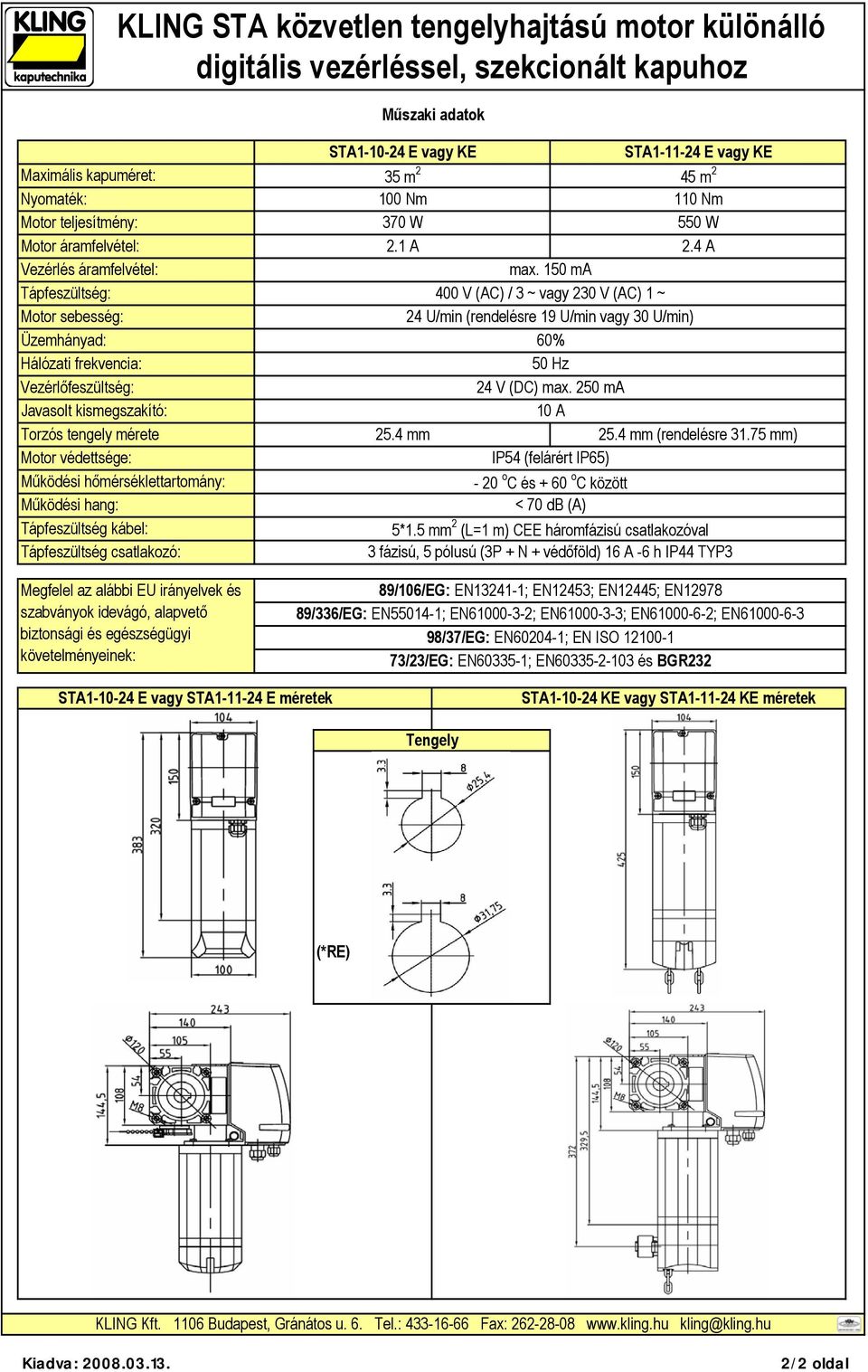

2 KLING STA közvetlen tengelyhajtású motor különálló digitális vezérléssel, szekcionált kapuhoz Műszaki adatok Maximális kapuméret: Nyomaték: Motor teljesítmény: Motor áramfelvétel: Vezérlés áramfelvétel: Tápfeszültség: Motor sebesség: Üzemhányad: Hálózati frekvencia: Vezérlőfeszültség: Javasolt kismegszakító: Torzós tengely mérete Motor védettsége: Működési hőmérséklettartomány: Működési hang: Tápfeszültség kábel: Tápfeszültség csatlakozó: Megfelel az alábbi EU irányelvek és szabványok idevágó, alapvető biztonsági és egészségügyi követelményeinek: STA E vagy KE STA E vagy KE 35 m 2 45 m Nm 110 Nm 370 W 550 W 2.1 A 2.4 A max. 150 ma 400 V (AC) / 3 ~ vagy 230 V (AC) 1 ~ 24 U/min (rendelésre 19 U/min vagy 30 U/min) 60% 50 Hz 24 V (DC) max. 250 ma 10 A 25.4 mm 25.4 mm (rendelésre mm) IP54 (felárért IP65) - 20 o C és + 60 o C között < 70 db (A) 5*1.5 mm 2 (L=1 m) CEE háromfázisú csatlakozóval 3 fázisú, 5 pólusú (3P + N + védőföld) 16 A -6 h IP44 TYP3 89/106/EG: EN ; EN12453; EN12445; EN /336/EG: EN ; EN ; EN ; EN ; EN /37/EG: EN ; EN ISO /23/EG: EN ; EN és BGR232 STA E vagy STA E méretek STA KE vagy STA KE méretek Tengely (*RE) 2/2 oldal

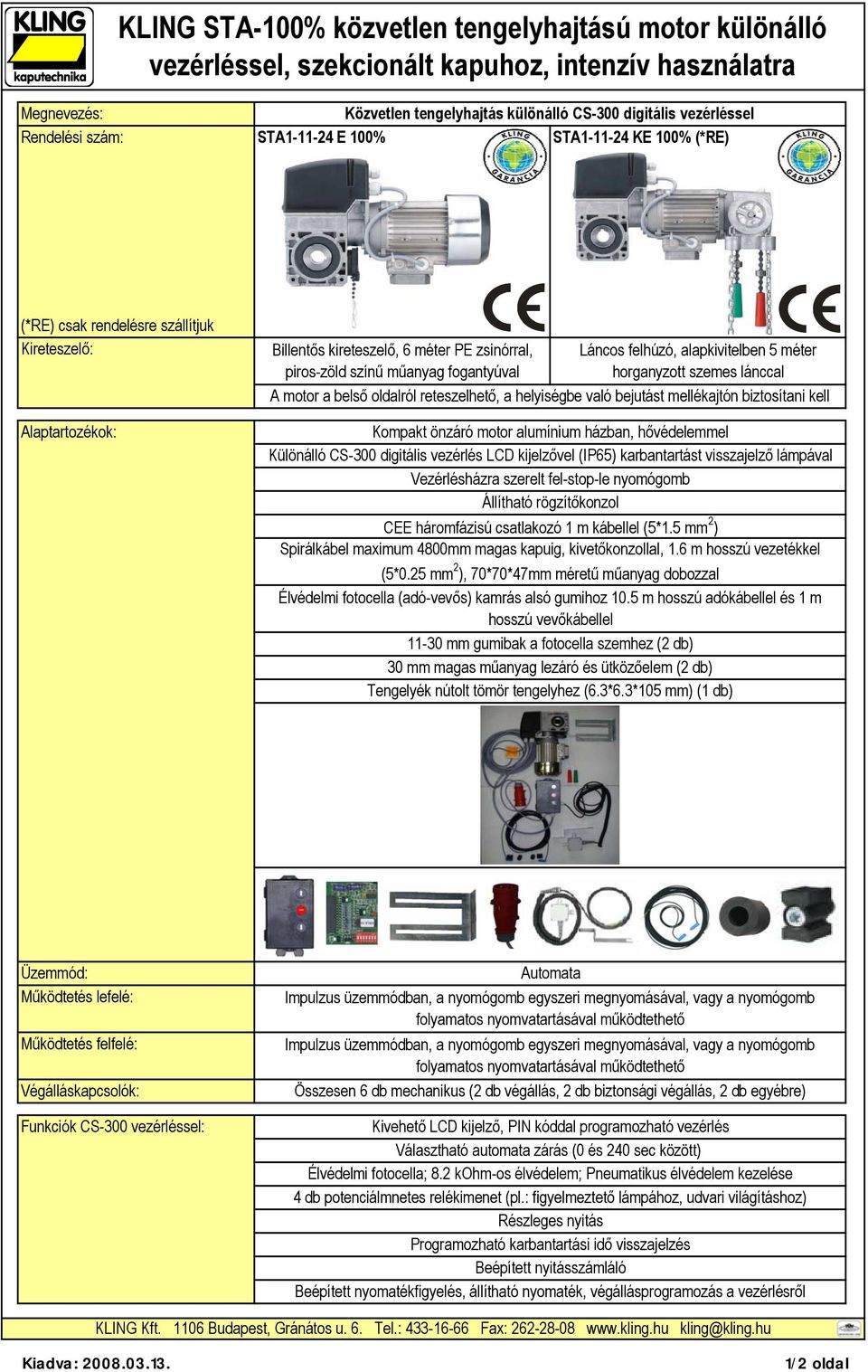

3 KLING STA-100% közvetlen tengelyhajtású motor különálló vezérléssel, szekcionált kapuhoz, intenzív használatra Megnevezés: Rendelési szám: Közvetlen tengelyhajtás különálló CS-300 digitális vezérléssel STA E 100% STA KE 100% (*RE) (*RE) csak rendelésre szállítjuk Kireteszelő: Alaptartozékok: Billentős kireteszelő, 6 méter PE zsinórral, piros-zöld színű műanyag fogantyúval Láncos felhúzó, alapkivitelben 5 méter horganyzott szemes lánccal A motor a belső oldalról reteszelhető, a helyiségbe való bejutást mellékajtón biztosítani kell Kompakt önzáró motor alumínium házban, hővédelemmel Különálló CS-300 digitális vezérlés LCD kijelzővel (IP65) karbantartást visszajelző lámpával Vezérlésházra szerelt fel-stop-le nyomógomb Állítható rögzítőkonzol CEE háromfázisú csatlakozó 1 m kábellel (5*1.5 mm 2 ) Spirálkábel maximum 4800mm magas kapuig, kivetőkonzollal, 1.6 m hosszú vezetékkel (5*0.25 mm 2 ), 70*70*47mm méretű műanyag dobozzal Élvédelmi fotocella (adó-vevős) kamrás alsó gumihoz 10.5 m hosszú adókábellel és 1 m hosszú vevőkábellel mm gumibak a fotocella szemhez (2 db) 30 mm magas műanyag lezáró és ütközőelem (2 db) Tengelyék nútolt tömör tengelyhez (6.3*6.3*105 mm) (1 db) Üzemmód: Működtetés lefelé: Működtetés felfelé: Végálláskapcsolók: Funkciók CS-300 vezérléssel: Automata Összesen 6 db mechanikus (2 db végállás, 2 db biztonsági végállás, 2 db egyébre) Kivehető LCD kijelző, PIN kóddal programozható vezérlés Választható automata zárás (0 és 240 sec között) Élvédelmi fotocella; 8.2 kohm-os élvédelem; Pneumatikus élvédelem kezelése 4 db potenciálmnetes relékimenet (pl.: figyelmeztető lámpához, udvari világításhoz) Részleges nyitás Programozható karbantartási idő visszajelzés Beépített nyitásszámláló Beépített nyomatékfigyelés, állítható nyomaték, végállásprogramozás a vezérlésről 1/2 oldal

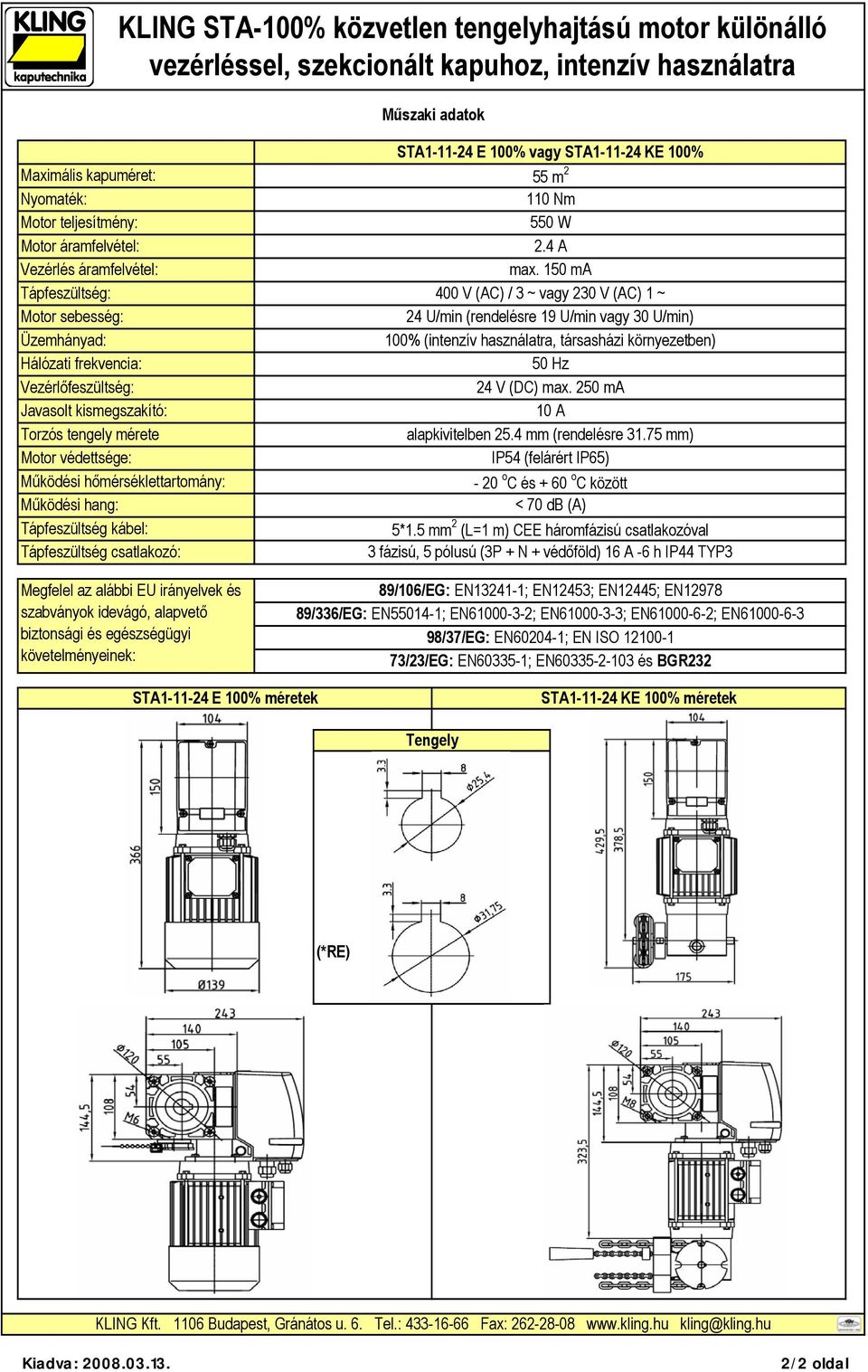

4 KLING STA-100% közvetlen tengelyhajtású motor különálló vezérléssel, szekcionált kapuhoz, intenzív használatra Műszaki adatok Maximális kapuméret: Nyomaték: Motor teljesítmény: Motor áramfelvétel: Vezérlés áramfelvétel: Tápfeszültség: Motor sebesség: Üzemhányad: Hálózati frekvencia: Vezérlőfeszültség: Javasolt kismegszakító: Torzós tengely mérete Motor védettsége: Működési hőmérséklettartomány: Működési hang: Tápfeszültség kábel: Tápfeszültség csatlakozó: Megfelel az alábbi EU irányelvek és szabványok idevágó, alapvető biztonsági és egészségügyi követelményeinek: STA E 100% vagy STA KE 100% 55 m Nm 550 W 2.4 A max. 150 ma 400 V (AC) / 3 ~ vagy 230 V (AC) 1 ~ 24 U/min (rendelésre 19 U/min vagy 30 U/min) 100% (intenzív használatra, társasházi környezetben) 50 Hz 24 V (DC) max. 250 ma 10 A alapkivitelben 25.4 mm (rendelésre mm) IP54 (felárért IP65) - 20 o C és + 60 o C között < 70 db (A) 5*1.5 mm 2 (L=1 m) CEE háromfázisú csatlakozóval 3 fázisú, 5 pólusú (3P + N + védőföld) 16 A -6 h IP44 TYP3 89/106/EG: EN ; EN12453; EN12445; EN /336/EG: EN ; EN ; EN ; EN ; EN /37/EG: EN ; EN ISO /23/EG: EN ; EN és BGR232 STA E 100% méretek STA KE 100% méretek Tengely (*RE) 2/2 oldal

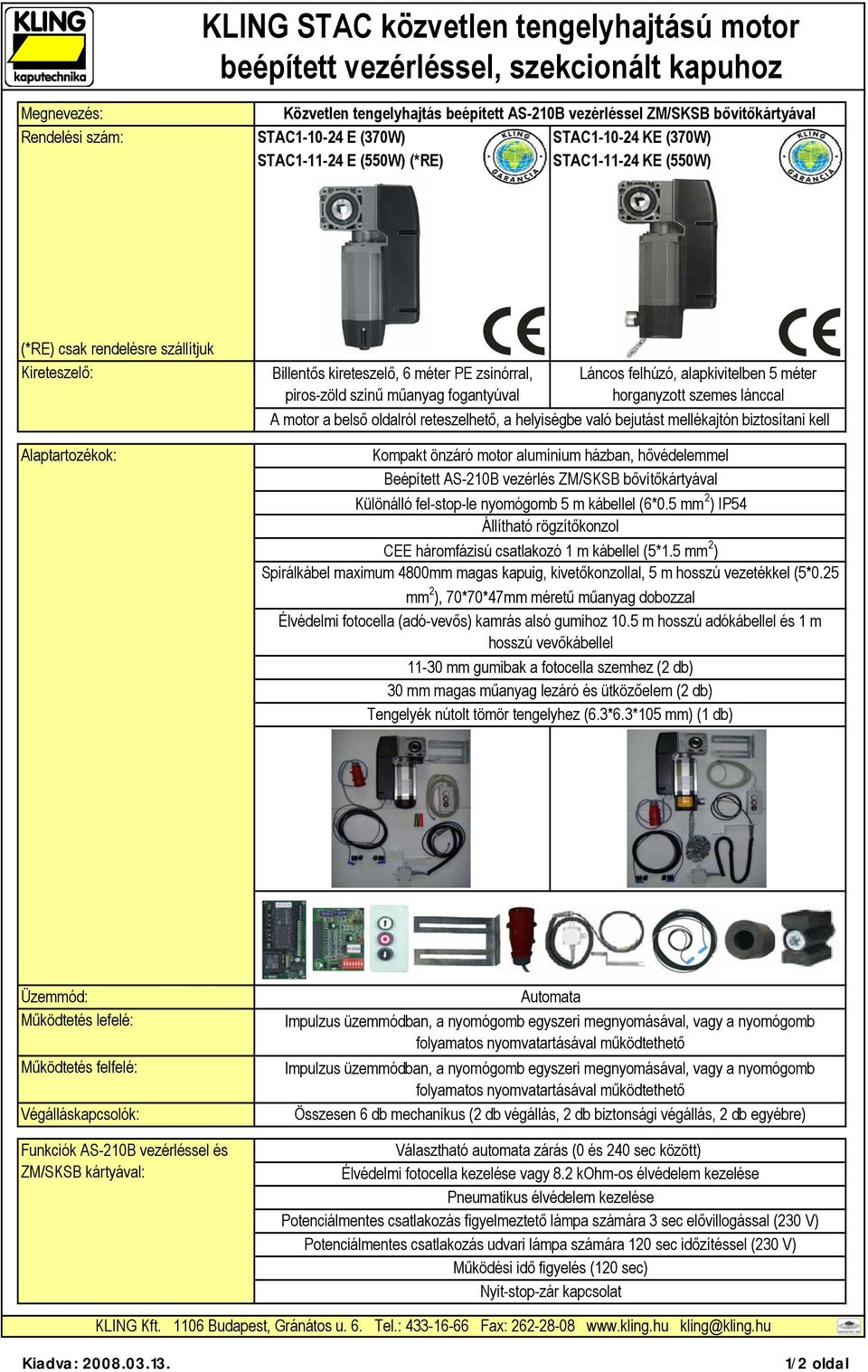

5 KLING STAC közvetlen tengelyhajtású motor beépített vezérléssel, szekcionált kapuhoz Megnevezés: Rendelési szám: Közvetlen tengelyhajtás beépített AS-210B vezérléssel ZM/SKSB bővítőkártyával STAC E (370W) STAC KE (370W) STAC E (550W) (*RE) STAC KE (550W) (*RE) csak rendelésre szállítjuk Kireteszelő: Alaptartozékok: Billentős kireteszelő, 6 méter PE zsinórral, piros-zöld színű műanyag fogantyúval Láncos felhúzó, alapkivitelben 5 méter horganyzott szemes lánccal A motor a belső oldalról reteszelhető, a helyiségbe való bejutást mellékajtón biztosítani kell Kompakt önzáró motor alumínium házban, hővédelemmel Beépített AS-210B vezérlés ZM/SKSB bővítőkártyával Különálló fel-stop-le nyomógomb 5 m kábellel (6*0.5 mm 2 ) IP54 Állítható rögzítőkonzol CEE háromfázisú csatlakozó 1 m kábellel (5*1.5 mm 2 ) Spirálkábel maximum 4800mm magas kapuig, kivetőkonzollal, 5 m hosszú vezetékkel (5*0.25 mm 2 ), 70*70*47mm méretű műanyag dobozzal Élvédelmi fotocella (adó-vevős) kamrás alsó gumihoz 10.5 m hosszú adókábellel és 1 m hosszú vevőkábellel mm gumibak a fotocella szemhez (2 db) 30 mm magas műanyag lezáró és ütközőelem (2 db) Tengelyék nútolt tömör tengelyhez (6.3*6.3*105 mm) (1 db) Üzemmód: Működtetés lefelé: Működtetés felfelé: Végálláskapcsolók: Funkciók AS-210B vezérléssel és ZM/SKSB kártyával: Automata Összesen 6 db mechanikus (2 db végállás, 2 db biztonsági végállás, 2 db egyébre) Választható automata zárás (0 és 240 sec között) Élvédelmi fotocella kezelése vagy 8.2 kohm-os élvédelem kezelése Pneumatikus élvédelem kezelése Potenciálmentes csatlakozás figyelmeztető lámpa számára 3 sec elővillogással (230 V) Potenciálmentes csatlakozás udvari lámpa számára 120 sec időzítéssel (230 V) Működési idő figyelés (120 sec) Nyit-stop-zár kapcsolat 1/2 oldal

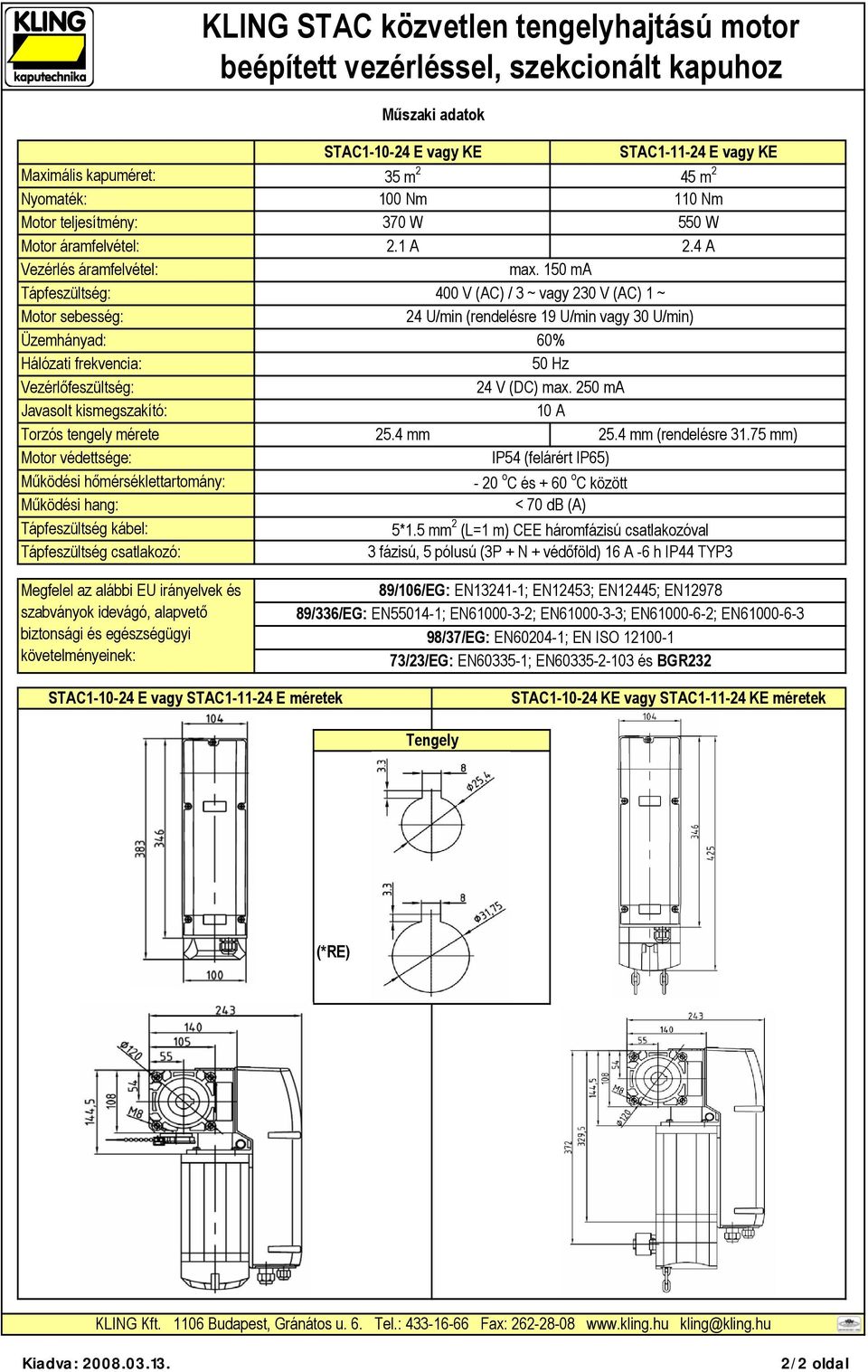

6 KLING STAC közvetlen tengelyhajtású motor beépített vezérléssel, szekcionált kapuhoz Műszaki adatok Maximális kapuméret: Nyomaték: Motor teljesítmény: Motor áramfelvétel: Vezérlés áramfelvétel: Tápfeszültség: Motor sebesség: Üzemhányad: Hálózati frekvencia: Vezérlőfeszültség: Javasolt kismegszakító: Torzós tengely mérete Motor védettsége: Működési hőmérséklettartomány: Működési hang: Tápfeszültség kábel: Tápfeszültség csatlakozó: Megfelel az alábbi EU irányelvek és szabványok idevágó, alapvető biztonsági és egészségügyi követelményeinek: STAC E vagy KE STAC E vagy KE 35 m 2 45 m Nm 110 Nm 370 W 550 W 2.1 A 2.4 A max. 150 ma 400 V (AC) / 3 ~ vagy 230 V (AC) 1 ~ 24 U/min (rendelésre 19 U/min vagy 30 U/min) 60% 50 Hz 24 V (DC) max. 250 ma 10 A 25.4 mm 25.4 mm (rendelésre mm) IP54 (felárért IP65) - 20 o C és + 60 o C között < 70 db (A) 5*1.5 mm 2 (L=1 m) CEE háromfázisú csatlakozóval 3 fázisú, 5 pólusú (3P + N + védőföld) 16 A -6 h IP44 TYP3 89/106/EG: EN ; EN12453; EN12445; EN /336/EG: EN ; EN ; EN ; EN ; EN /37/EG: EN ; EN ISO /23/EG: EN ; EN és BGR232 STAC E vagy STAC E méretek STAC KE vagy STAC KE méretek Tengely (*RE) 2/2 oldal

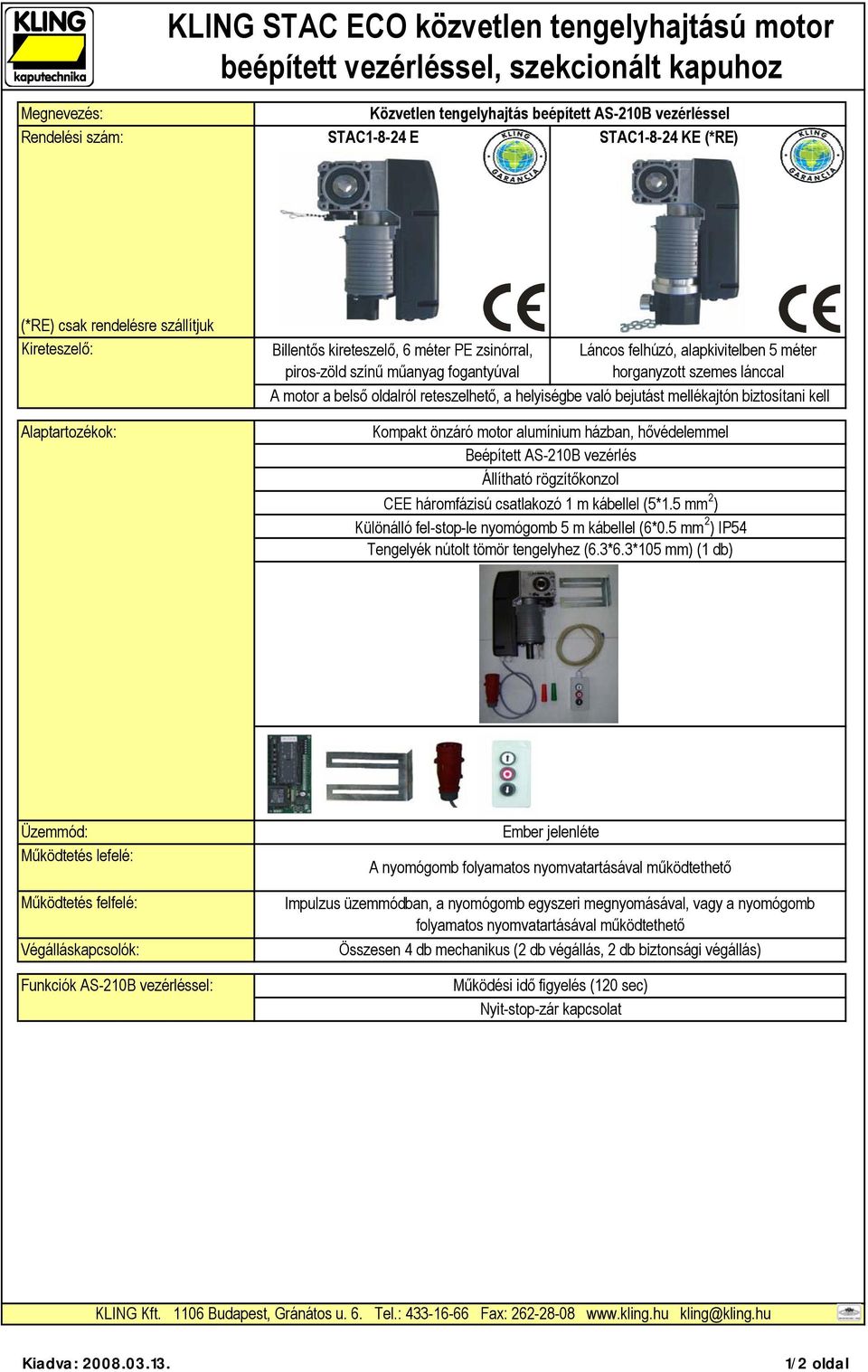

7 KLING STAC ECO közvetlen tengelyhajtású motor beépített vezérléssel, szekcionált kapuhoz Megnevezés: Rendelési szám: Közvetlen tengelyhajtás beépített AS-210B vezérléssel STAC E STAC KE (*RE) (*RE) csak rendelésre szállítjuk Kireteszelő: Alaptartozékok: Billentős kireteszelő, 6 méter PE zsinórral, piros-zöld színű műanyag fogantyúval Láncos felhúzó, alapkivitelben 5 méter horganyzott szemes lánccal A motor a belső oldalról reteszelhető, a helyiségbe való bejutást mellékajtón biztosítani kell Kompakt önzáró motor alumínium házban, hővédelemmel Beépített AS-210B vezérlés Állítható rögzítőkonzol CEE háromfázisú csatlakozó 1 m kábellel (5*1.5 mm 2 ) Különálló fel-stop-le nyomógomb 5 m kábellel (6*0.5 mm 2 ) IP54 Tengelyék nútolt tömör tengelyhez (6.3*6.3*105 mm) (1 db) Üzemmód: Működtetés lefelé: Működtetés felfelé: Végálláskapcsolók: Funkciók AS-210B vezérléssel: Ember jelenléte A nyomógomb Összesen 4 db mechanikus (2 db végállás, 2 db biztonsági végállás) Működési idő figyelés (120 sec) Nyit-stop-zár kapcsolat 1/2 oldal

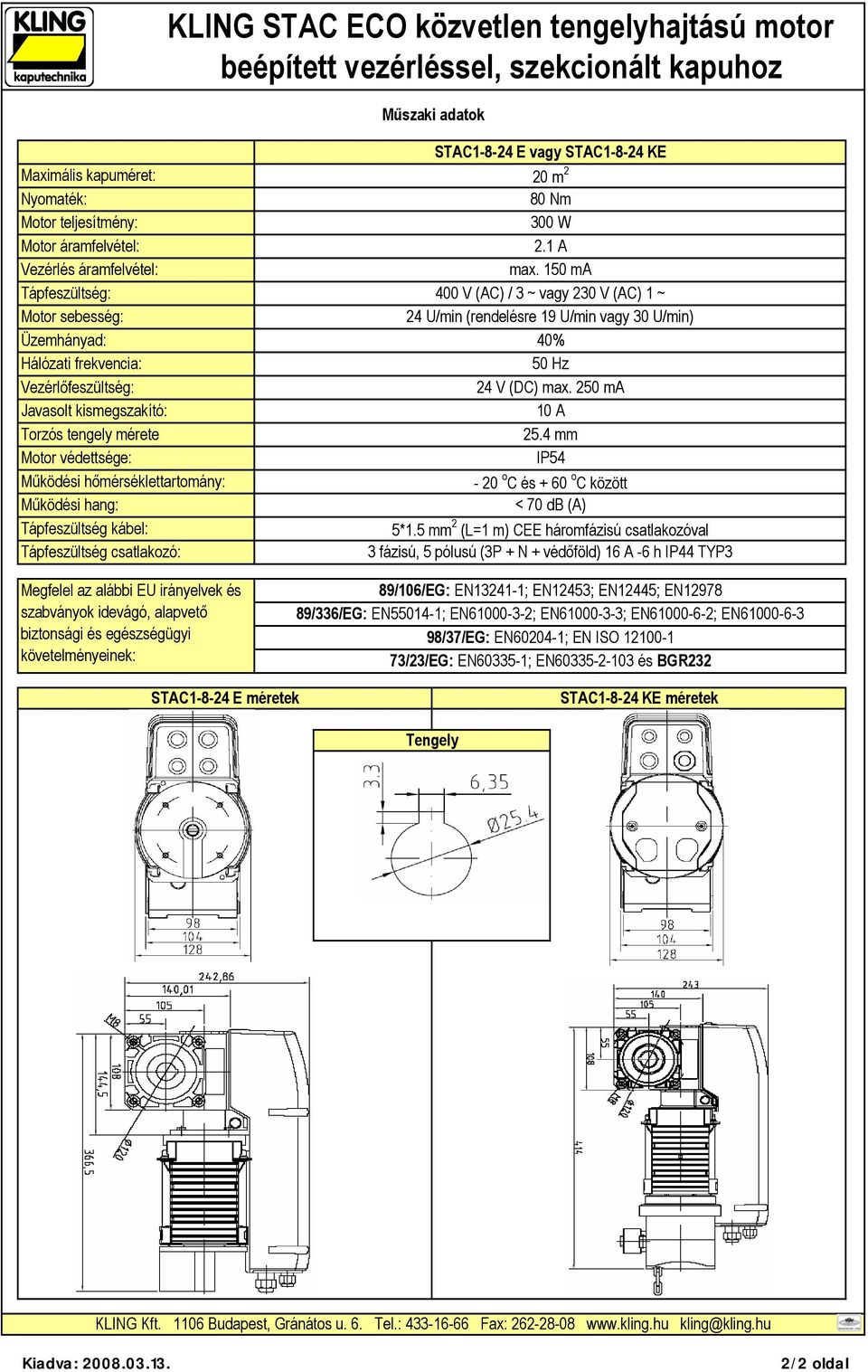

8 KLING STAC ECO közvetlen tengelyhajtású motor beépített vezérléssel, szekcionált kapuhoz Műszaki adatok STAC E vagy STAC KE Maximális kapuméret: Nyomaték: Motor teljesítmény: Motor áramfelvétel: 20 m 2 80 Nm 300 W 2.1 A Vezérlés áramfelvétel: max. 150 ma Tápfeszültség: 400 V (AC) / 3 ~ vagy 230 V (AC) 1 ~ Motor sebesség: 24 U/min (rendelésre 19 U/min vagy 30 U/min) Üzemhányad: 40% Hálózati frekvencia: 50 Hz Vezérlőfeszültség: 24 V (DC) max. 250 ma Javasolt kismegszakító: 10 A Torzós tengely mérete 25.4 mm Motor védettsége: IP54 Működési hőmérséklettartomány: - 20 o C és + 60 o C között Működési hang: < 70 db (A) Tápfeszültség kábel: 5*1.5 mm 2 (L=1 m) CEE háromfázisú csatlakozóval Tápfeszültség csatlakozó: 3 fázisú, 5 pólusú (3P + N + védőföld) 16 A -6 h IP44 TYP3 Megfelel az alábbi EU irányelvek és szabványok idevágó, alapvető biztonsági és egészségügyi követelményeinek: 89/106/EG: EN ; EN12453; EN12445; EN /336/EG: EN ; EN ; EN ; EN ; EN /37/EG: EN ; EN ISO /23/EG: EN ; EN és BGR232 STAC E méretek STAC KE méretek Tengely 2/2 oldal
