1 S Z I V A T T Y Ú K 182 Önfelszívó szivattyúk 185 Öntöttvas önfelszívó szivattyúk 186 Önfelszívó szivattyú tenger vízhez 187 Centrifugál szivattyúk 195 Speciális centrifugál szivattyúk tengervízhez 198 Előszűrők 202 Szelepek és csatlakozók 203 AstralPool kapcsoló szekrények 206 BúvárszivattyúK

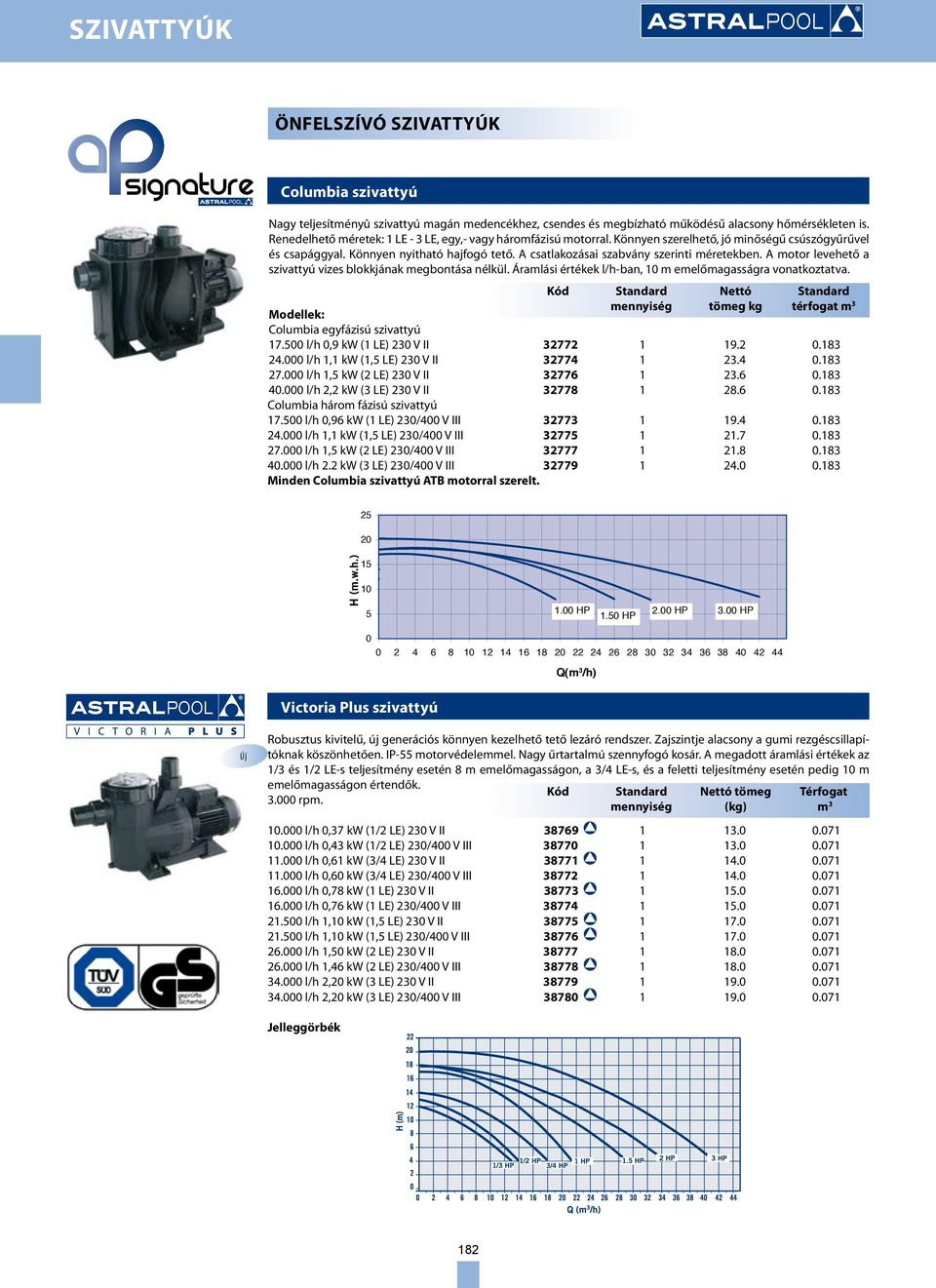

2 Szivattyúk Önfelszívó szivattyúk Columbia szivattyú Nagy teljesítményû szivattyú magán medencékhez, csendes és megbízható működésű alacsony hőmérsékleten is. Renedelhető méretek: 1 LE - 3 LE, egy,- vagy háromfázisú motorral. Könnyen szerelhető, jó minőségű csúszógyűrűvel és csapággyal. Könnyen nyitható hajfogó tető. A csatlakozásai szabvány szerinti méretekben. A motor levehető a szivattyú vizes blokkjának megbontása nélkül. Áramlási értékek l/h-ban, 10 m emelőmagasságra vonatkoztatva. Kód Standard Nettó Standard Modellek: Columbia egyfázisú szivattyú l/h 0,9 kw (1 LE) 230 V II mennyiség 1 tömeg kg 19.2 térfogat m l/h 1,1 kw (1,5 LE) 230 V II l/h 1,5 kw (2 LE) 230 V II l/h 2,2 kw (3 LE) 230 V II Columbia három fázisú szivattyú l/h 0,96 kw (1 LE) 230/400 V III l/h 1,1 kw (1,5 LE) 230/400 V III l/h 1,5 kw (2 LE) 230/400 V III l/h 2.2 kw (3 LE) 230/400 V III Minden Columbia szivattyú ATB motorral szerelt HP 1.50 HP 2.00 HP 3.00 HP Victoria Plus szivattyú Q(m 3 /h) Új Robusztus kivitelű, új generációs könnyen kezelhető tető lezáró rendszer. Zajszintje alacsony a gumi rezgéscsillapítóknak köszönhetően. IP-55 motorvédelemmel. Nagy űrtartalmú szennyfogó kosár. A megadott áramlási értékek az 1/3 és 1/2 LE-s teljesítmény esetén 8 m emelőmagasságon, a 3/4 LE-s, és a feletti teljesítmény esetén pedig 10 m emelőmagasságon értendők rpm l/h 0,37 kw (1/2 LE) 230 V II l/h 0,43 kw (1/2 LE) 230/400 V III l/h 0,61 kw (3/4 LE) 230 V II l/h 0,60 kw (3/4 LE) 230/400 V III l/h 0,78 kw (1 LE) 230 V II l/h 0,76 kw (1 LE) 230/400 V III l/h 1,10 kw (1,5 LE) 230 V II l/h 1,10 kw (1,5 LE) 230/400 V III l/h 1,50 kw (2 LE) 230 V II l/h 1,46 kw (2 LE) 230/400 V III l/h 2,20 kw (3 LE) 230 V II l/h 2,20 kw (3 LE) 230/400 V III Jelleggörbék 182

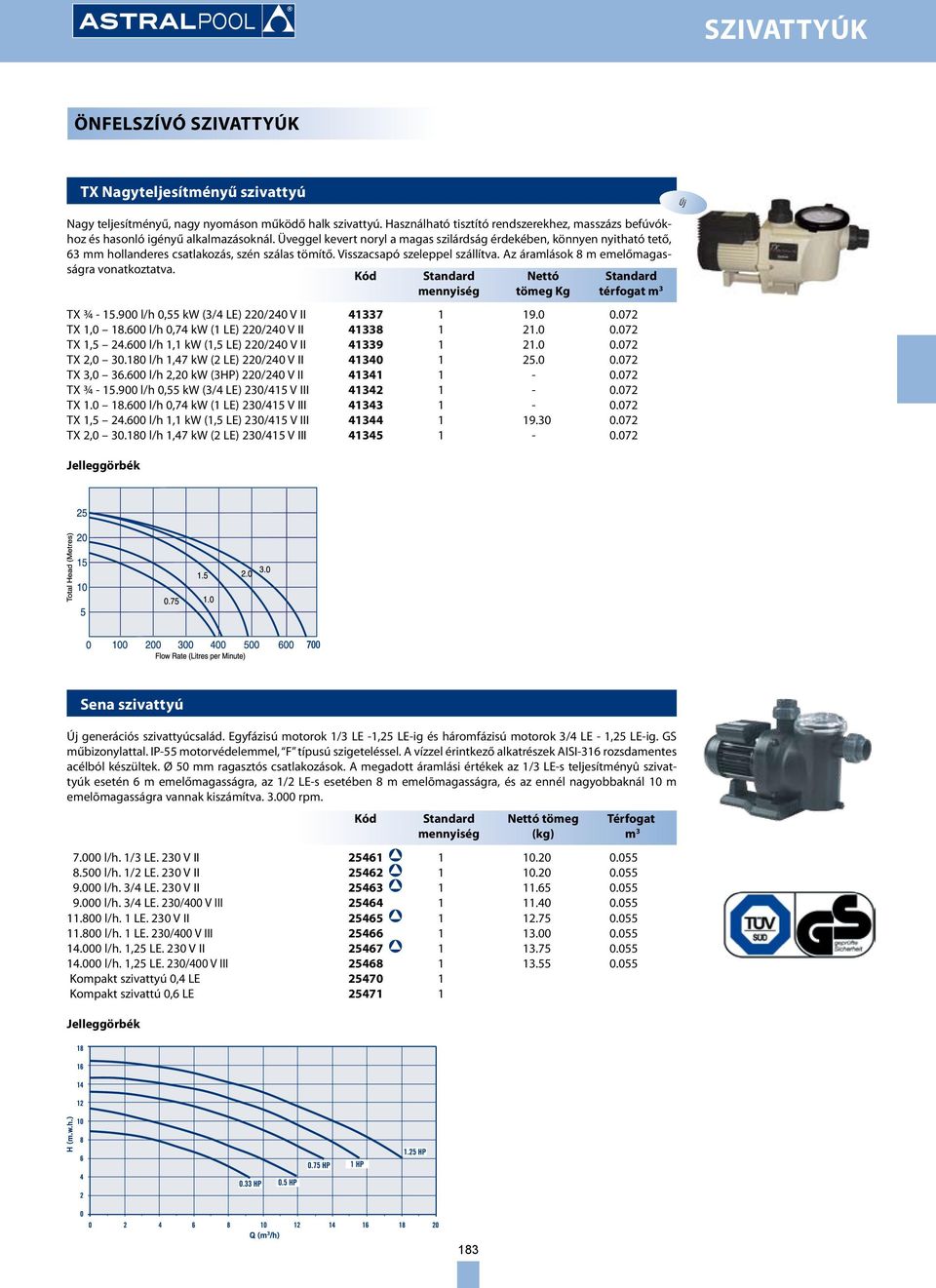

3 szivattyúk önfelszívó szivattyúk TX Nagyteljesítményű szivattyú Nagy teljesítményű, nagy nyomáson működő halk szivattyú. Használható tisztító rendszerekhez, masszázs befúvókhoz és hasonló igényű alkalmazásoknál. Üveggel kevert noryl a magas szilárdság érdekében, könnyen nyitható tető, 63 mm hollanderes csatlakozás, szén szálas tömítő. Visszacsapó szeleppel szállítva. Az áramlások 8 m emelőmagasságra vonatkoztatva. Kód Standard Nettó Standard mennyiség tömeg Kg térfogat m 3 TX ¾ l/h 0,55 kw (3/4 LE) 220/240 V II TX 1, l/h 0,74 kw (1 LE) 220/240 V II TX 1, l/h 1,1 kw (1,5 LE) 220/240 V II TX 2, l/h 1,47 kw (2 LE) 220/240 V II TX 3, l/h 2,20 kw (3HP) 220/240 V II TX ¾ l/h 0,55 kw (3/4 LE) 230/415 V III TX l/h 0,74 kw (1 LE) 230/415 V III TX 1, l/h 1,1 kw (1,5 LE) 230/415 V III TX 2, l/h 1,47 kw (2 LE) 230/415 V III Jelleggörbék Új Sena szivattyú Új generációs szivattyúcsalád. Egyfázisú motorok 1/3 LE -1,25 LE-ig és háromfázisú motorok 3/4 LE - 1,25 LE-ig. GS műbizonylattal. IP-55 motorvédelemmel, F típusú szigeteléssel. A vízzel érintkező alkatrészek AISI-316 rozsdamentes acélból készültek. Ø 50 mm ragasztós csatlakozások. A megadott áramlási értékek az 1/3 LE-s teljesítményû szivattyúk esetén 6 m emelőmagasságra, az 1/2 LE-s esetében 8 m emelõmagasságra, és az ennél nagyobbaknál 10 m emelõmagasságra vannak kiszámítva rpm l/h. 1/3 LE. 230 V II l/h. 1/2 LE. 230 V II l/h. 3/4 LE. 230 V II l/h. 3/4 LE. 230/400 V III l/h. 1 LE. 230 V II l/h. 1 LE. 230/400 V III l/h. 1,25 LE. 230 V II l/h. 1,25 LE. 230/400 V III Kompakt szivattyú 0,4 LE Kompakt szivattú 0,6 LE Jelleggörbék 183

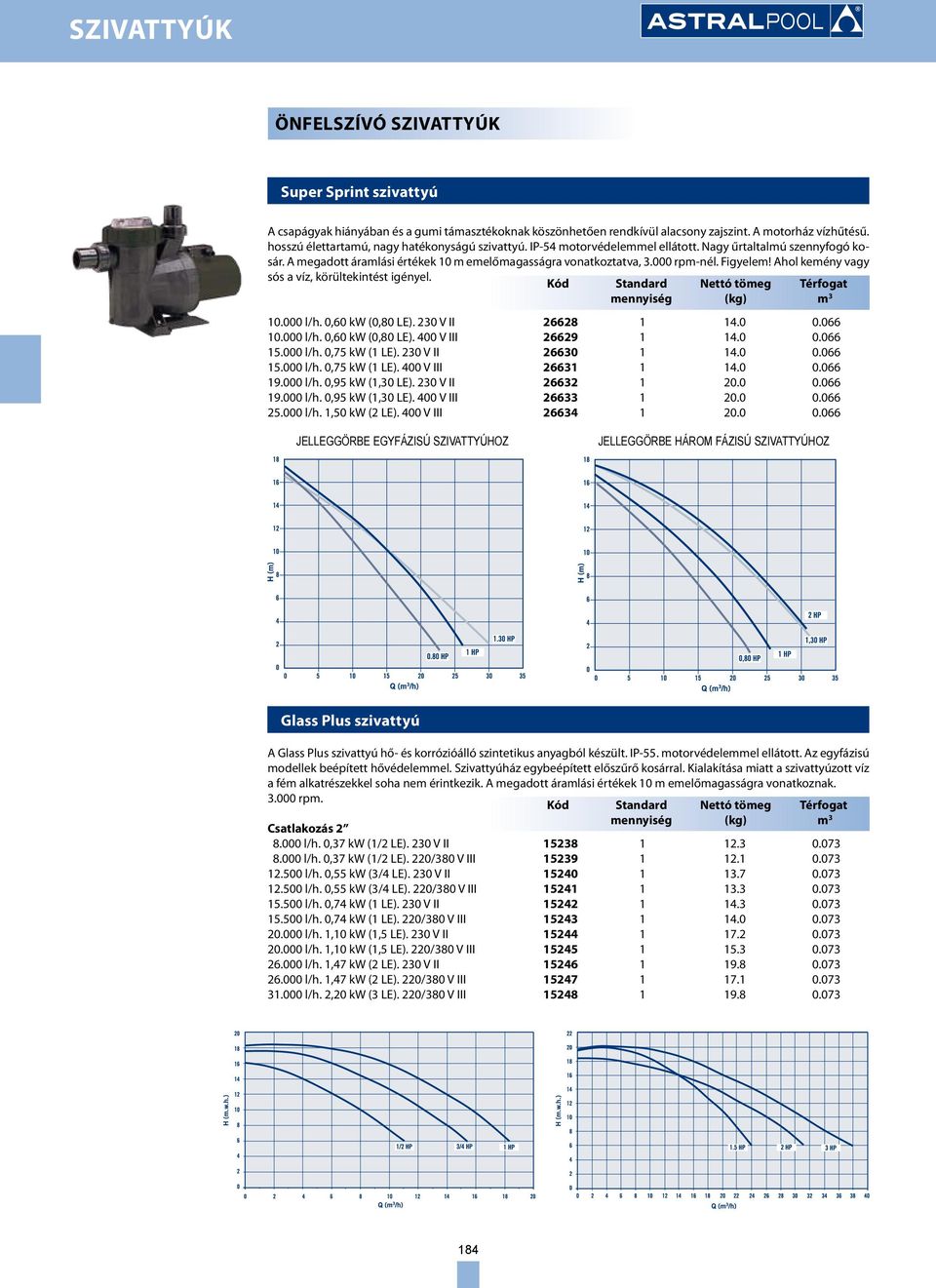

4 Szivattyúk Önfelszívó szivattyúk Super Sprint szivattyú A csapágyak hiányában és a gumi támasztékoknak köszönhetően rendkívül alacsony zajszint. A motorház vízhűtésű. hosszú élettartamú, nagy hatékonyságú szivattyú. IP-54 motorvédelemmel ellátott. Nagy űrtaltalmú szennyfogó kosár. A megadott áramlási értékek 10 m emelőmagasságra vonatkoztatva, rpm-nél. Figyelem! Ahol kemény vagy sós a víz, körültekintést igényel l/h. 0,60 kw (0,80 LE). 230 V II l/h. 0,60 kw (0,80 LE). 400 V III l/h. 0,75 kw (1 LE). 230 V II l/h. 0,75 kw (1 LE). 400 V III l/h. 0,95 kw (1,30 LE). 230 V II l/h. 0,95 kw (1,30 LE). 400 V III l/h. 1,50 kw (2 LE). 400 V III JELLEGGÖRBE EGYFÁZISÚ SZIVATTYÚHOZ JELLEGGÖRBE HÁROM FÁZISÚ SZIVATTYÚHOZ Glass Plus szivattyú A Glass Plus szivattyú hő- és korrózióálló szintetikus anyagból készült. IP-55. motorvédelemmel ellátott. Az egyfázisú modellek beépített hővédelemmel. Szivattyúház egybeépített előszűrő kosárral. Kialakítása miatt a szivattyúzott víz a fém alkatrészekkel soha nem érintkezik. A megadott áramlási értékek 10 m emelőmagasságra vonatkoznak rpm. Csatlakozás l/h. 0,37 kw (1/2 LE). 230 V II Kód Standard mennyiség 1 Nettó tömeg (kg) 12.3 Térfogat m l/h. 0,37 kw (1/2 LE). 220/380 V III l/h. 0,55 kw (3/4 LE). 230 V II l/h. 0,55 kw (3/4 LE). 220/380 V III l/h. 0,74 kw (1 LE). 230 V II l/h. 0,74 kw (1 LE). 220/380 V III l/h. 1,10 kw (1,5 LE). 230 V II l/h. 1,10 kw (1,5 LE). 220/380 V III l/h. 1,47 kw (2 LE). 230 V II l/h. 1,47 kw (2 LE). 220/380 V III l/h. 2,20 kw (3 LE). 220/380 V III

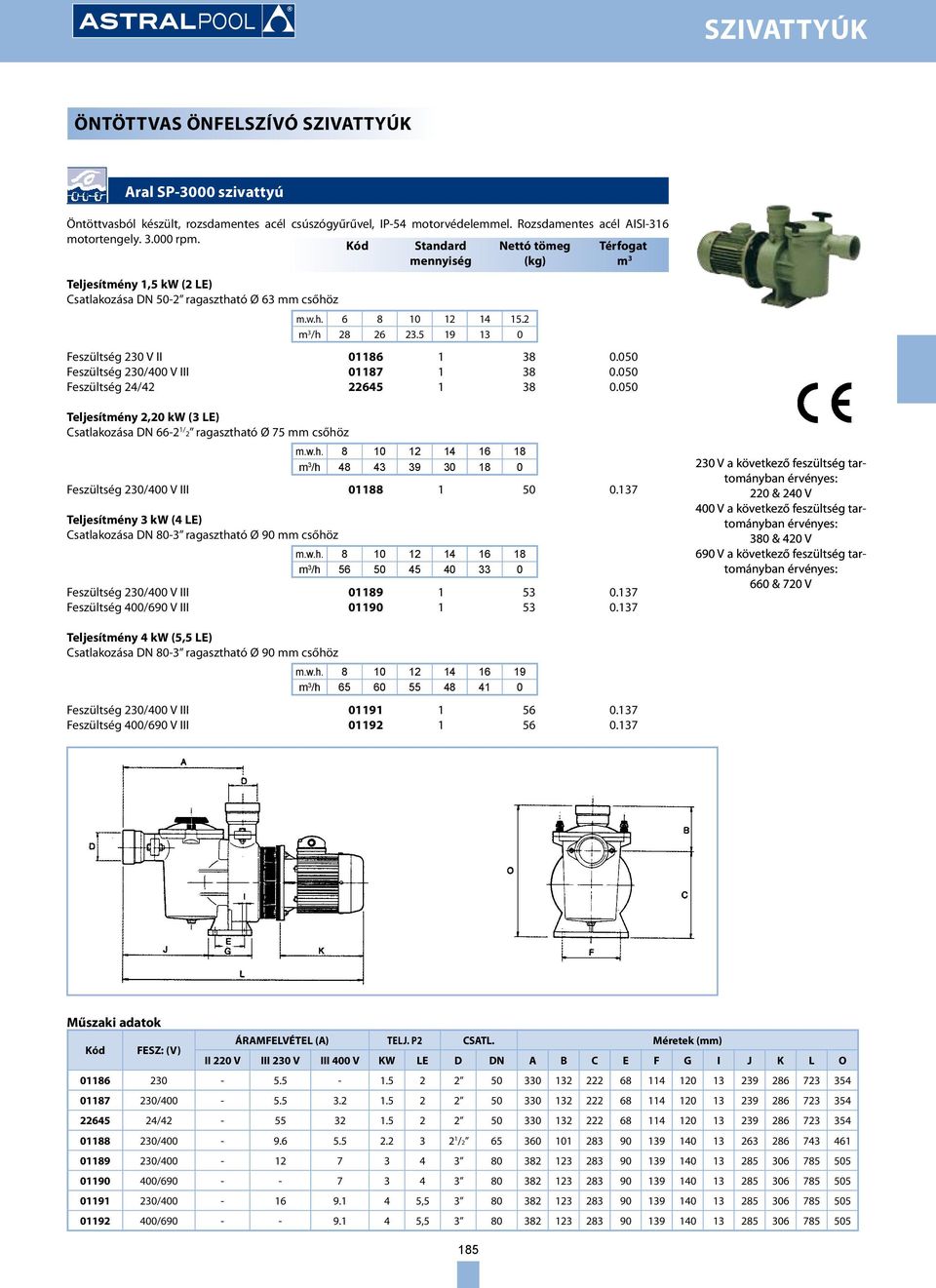

5 szivattyúk Öntöttvas önfelszívó szivattyúk Aral SP-3000 szivattyú Öntöttvasból készült, rozsdamentes acél csúszógyűrűvel, IP-54 motorvédelemmel. Rozsdamentes acél AISI-316 motortengely rpm. Teljesítmény 1,5 kw (2 LE) Csatlakozása DN 50-2 ragasztható Ø 63 mm csőhöz m.w.h m 3 /h Feszültség 230 V II Feszültség 230/400 V III Feszültség 24/ Teljesítmény 2,20 kw (3 LE) Csatlakozása DN / 2 ragasztható Ø 75 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Teljesítmény 3 kw (4 LE) Csatlakozása DN 80-3 ragasztható Ø 90 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III V a következő feszültség tartományban érvényes: 220 & 240 V 400 V a következő feszültség tartományban érvényes: 380 & 420 V 690 V a következő feszültség tartományban érvényes: 660 & 720 V Teljesítmény 4 kw (5,5 LE) Csatlakozása DN 80-3 ragasztható Ø 90 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III Műszaki adatok ÁRAMFELVÉTEL (A) Telj. P2 CSATL. Méretek (mm) Kód FESZ: (V) II 220 V III 230 V III 400 V KW LE D DN A B C E F G I J K L O / / / / / / / , / ,

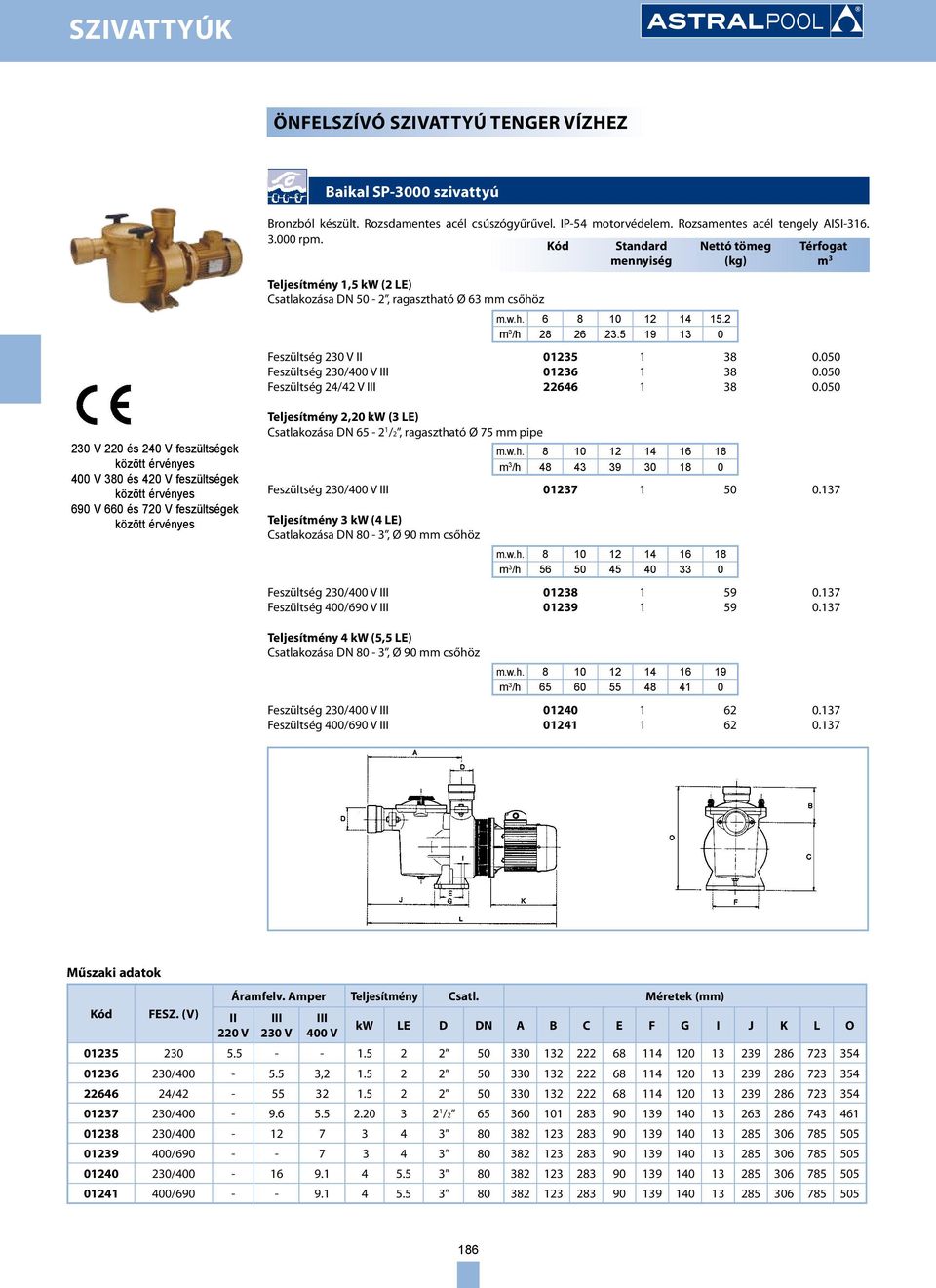

6 Szivattyúk Önfelszívó szivattyú tenger vízhez Baikal SP-3000 szivattyú Bronzból készült. Rozsdamentes acél csúszógyűrűvel. IP-54 motorvédelem. Rozsamentes acél tengely AISI rpm. Teljesítmény 1,5 kw (2 LE) Csatlakozása DN 50-2, ragasztható Ø 63 mm csőhöz m.w.h m 3 /h Feszültség 230 V II Feszültség 230/400 V III Feszültség 24/42 V III V 220 és 240 V feszültségek 400 V 380 és 420 V feszültségek 690 V 660 és 720 V feszültségek Teljesítmény 2,20 kw (3 LE) Csatlakozása DN /2, ragasztható Ø 75 mm pipe m.w.h m 3 /h Feszültség 230/400 V III Teljesítmény 3 kw (4 LE) Csatlakozása DN 80-3, Ø 90 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III Teljesítmény 4 kw (5,5 LE) Csatlakozása DN 80-3, Ø 90 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III Műszaki adatok Kód FESZ. (V) Áramfelv. Amper Teljesítmény Csatl. Méretek (mm) II 220 V III 230 V III 400 V kw LE D DN A B C E F G I J K L O / , / / / / / / /

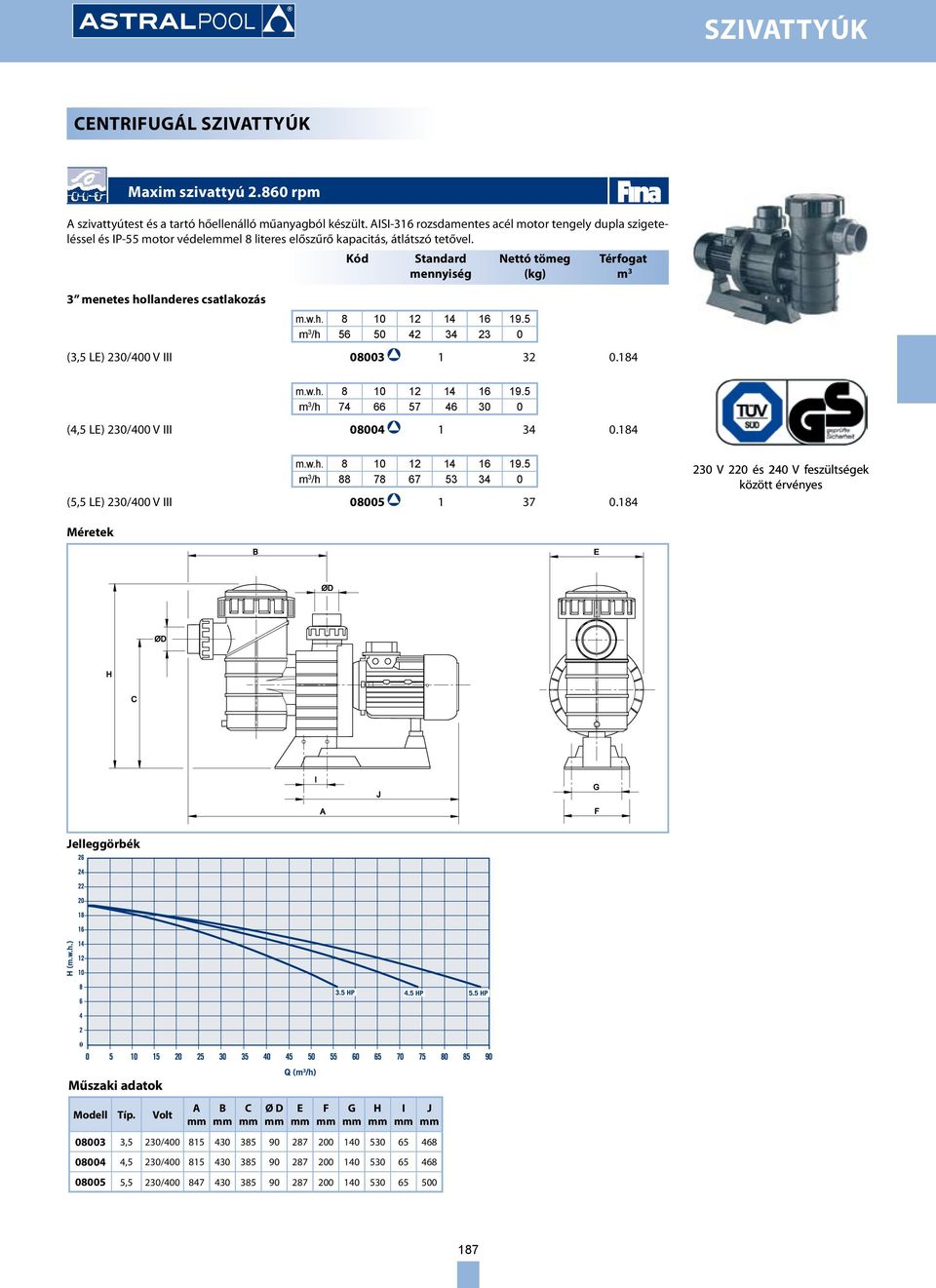

7 szivattyúk Centrifugál szivattyúk Maxim szivattyú rpm A szivattyútest és a tartó hőellenálló műanyagból készült. AISI-316 rozsdamentes acél motor tengely dupla szigeteléssel és IP-55 motor védelemmel 8 literes előszűrő kapacitás, átlátszó tetővel. 3 menetes hollanderes csatlakozás m.w.h m 3 /h (3,5 LE) 230/400 V III m.w.h m 3 /h (4,5 LE) 230/400 V III m.w.h m 3 /h (5,5 LE) 230/400 V III V 220 és 240 V feszültségek Méretek Jelleggörbék Műszaki adatok Modell Típ. Volt A mm B mm C mm Ø D mm E mm F mm G mm H mm I mm J mm ,5 230/ ,5 230/ ,5 230/

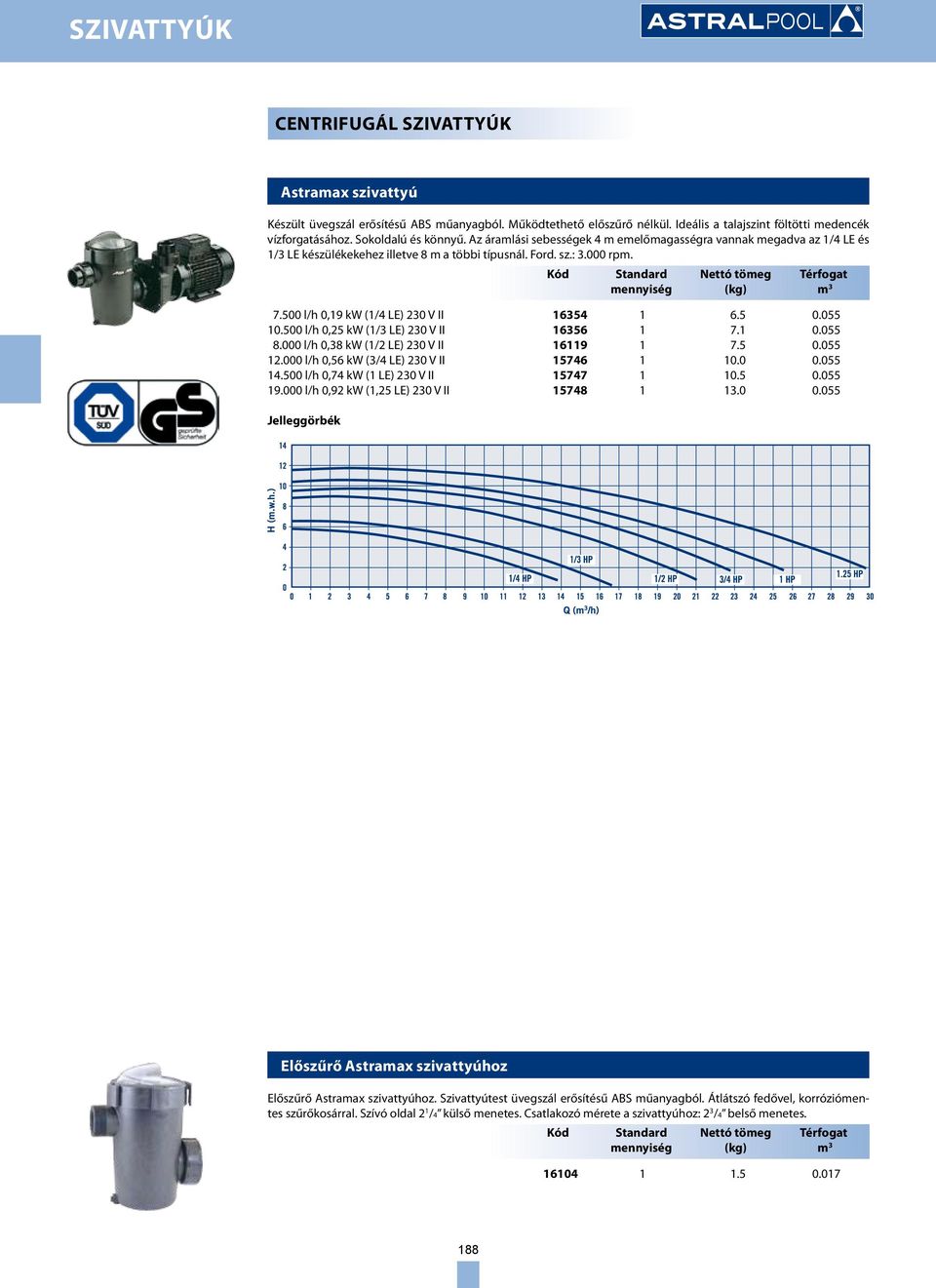

8 Szivattyúk Centrifugál szivattyúk Astramax szivattyú Készült üvegszál erősítésű ABS műanyagból. Működtethető előszűrő nélkül. Ideális a talajszint föltötti medencék vízforgatásához. Sokoldalú és könnyű. Az áramlási sebességek 4 m emelőmagasségra vannak megadva az 1/4 LE és 1/3 LE készülékekehez illetve 8 m a többi típusnál. Ford. sz.: rpm l/h 0,19 kw (1/4 LE) 230 V II l/h 0,25 kw (1/3 LE) 230 V II l/h 0,38 kw (1/2 LE) 230 V II l/h 0,56 kw (3/4 LE) 230 V II l/h 0,74 kw (1 LE) 230 V II l/h 0,92 kw (1,25 LE) 230 V II Jelleggörbék Előszűrő Astramax szivattyúhoz Előszűrő Astramax szivattyúhoz. Szivattyútest üvegszál erősítésű ABS műanyagból. Átlátszó fedővel, korróziómentes szűrőkosárral. Szívó oldal 2 1 /4 külső menetes. Csatlakozó mérete a szivattyúhoz: 2 3 /4 belső menetes

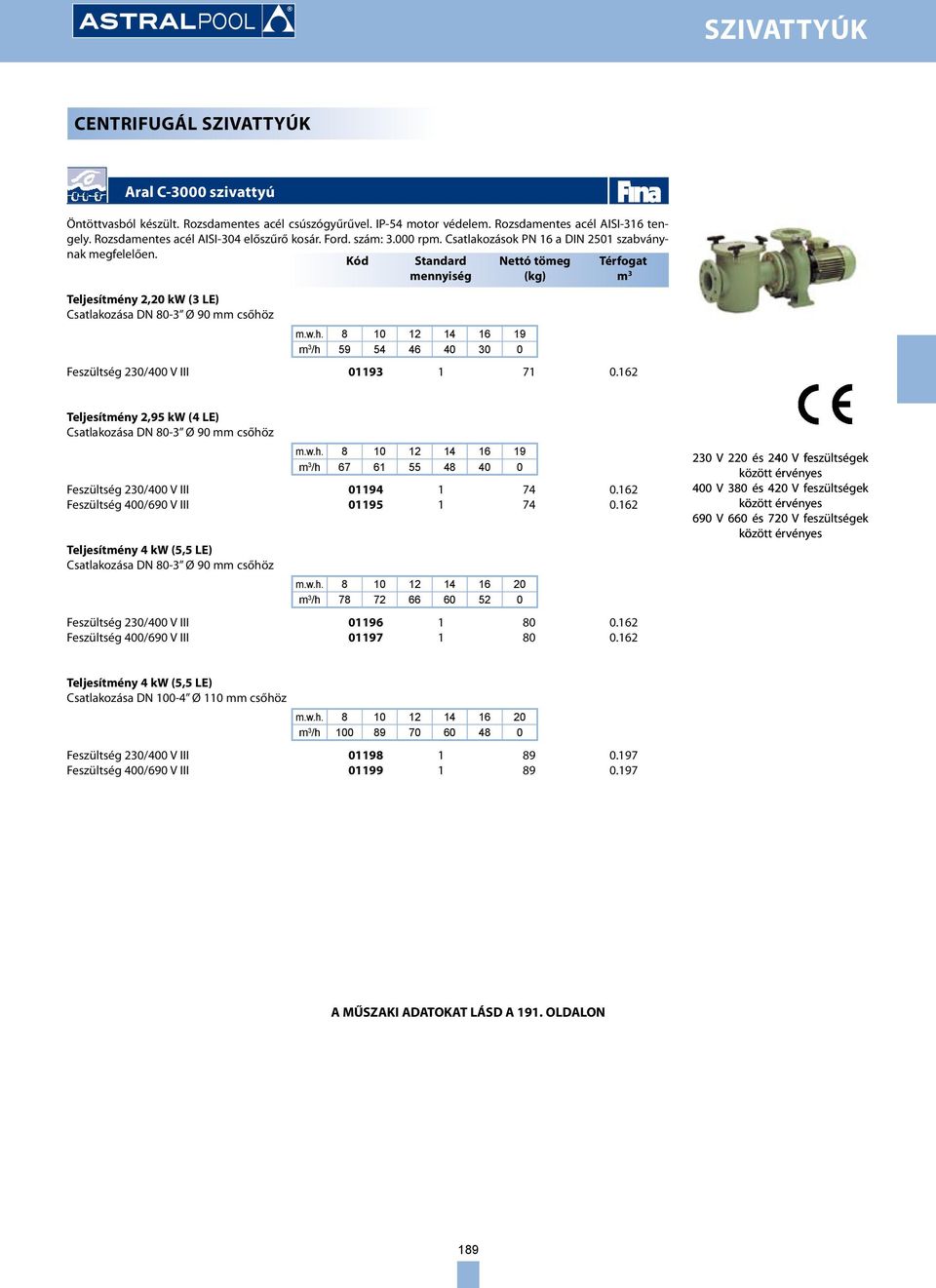

9 szivattyúk Centrifugál szivattyúk Aral C-3000 szivattyú Öntöttvasból készült. Rozsdamentes acél csúszógyűrűvel. IP-54 motor védelem. Rozsdamentes acél AISI-316 tengely. Rozsdamentes acél AISI-304 előszűrő kosár. Ford. szám: rpm. Csatlakozások PN 16 a DIN 2501 szabványnak megfelelően. Teljesítmény 2,20 kw (3 LE) Csatlakozása DN 80-3 Ø 90 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Teljesítmény 2,95 kw (4 LE) Csatlakozása DN 80-3 Ø 90 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III Teljesítmény 4 kw (5,5 LE) Csatlakozása DN 80-3 Ø 90 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III V 220 és 240 V feszültségek 400 V 380 és 420 V feszültségek 690 V 660 és 720 V feszültségek Teljesítmény 4 kw (5,5 LE) Csatlakozása DN Ø 110 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III A MŰSZAKI ADATOKAT LÁSD A 191. OLDALON 189

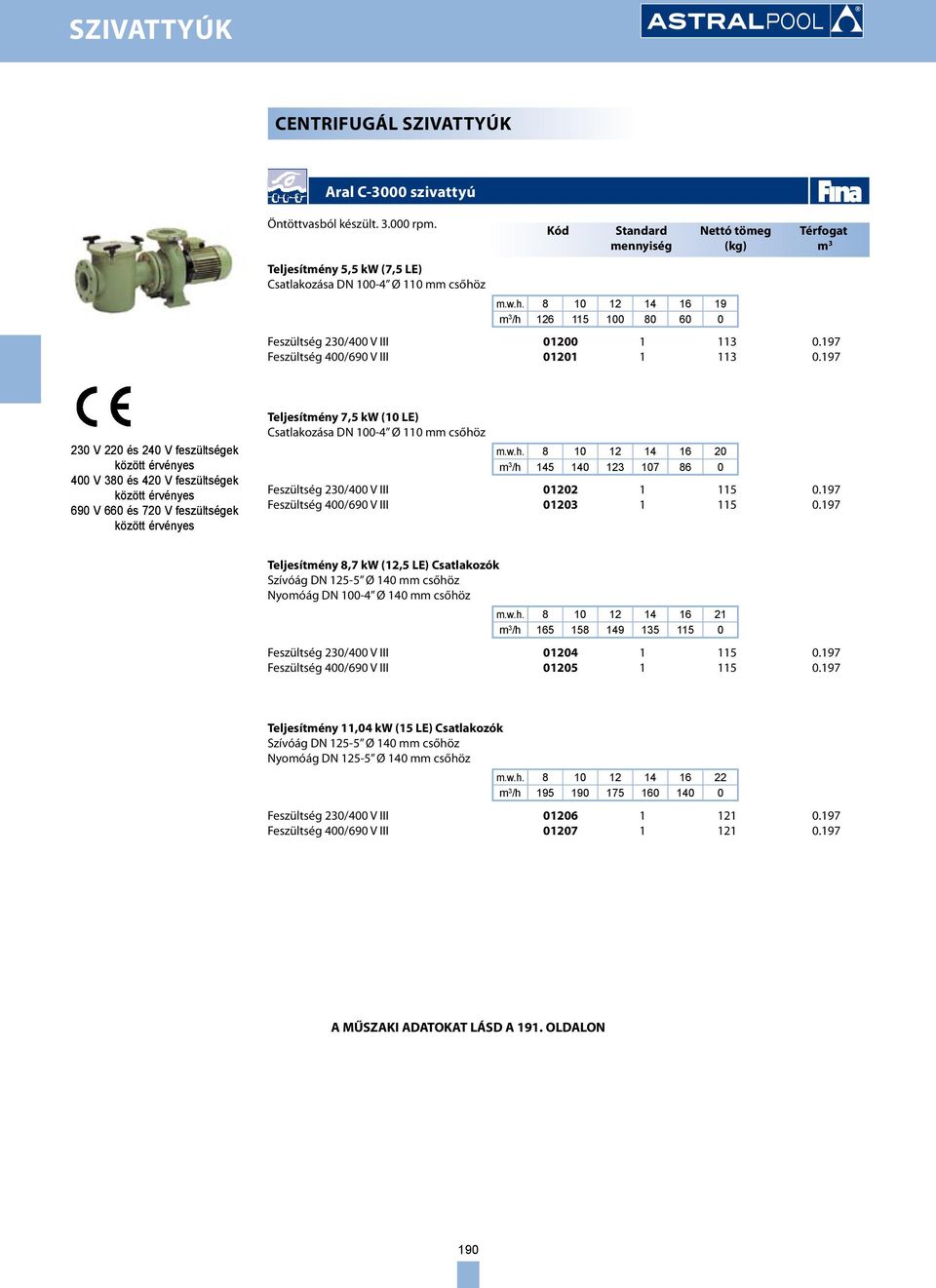

10 Szivattyúk Centrifugál szivattyúk Aral C-3000 szivattyú Öntöttvasból készült rpm. Teljesítmény 5,5 kw (7,5 LE) Csatlakozása DN Ø 110 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III V 220 és 240 V feszültségek 400 V 380 és 420 V feszültségek 690 V 660 és 720 V feszültségek Teljesítmény 7,5 kw (10 LE) Csatlakozása DN Ø 110 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III Teljesítmény 8,7 kw (12,5 LE) Csatlakozók Szívóág DN Ø 140 mm csőhöz Nyomóág DN Ø 140 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III Teljesítmény 11,04 kw (15 LE) Csatlakozók Szívóág DN Ø 140 mm csőhöz Nyomóág DN Ø 140 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III A MŰSZAKI ADATOKAT LÁSD A 191. OLDALON 190

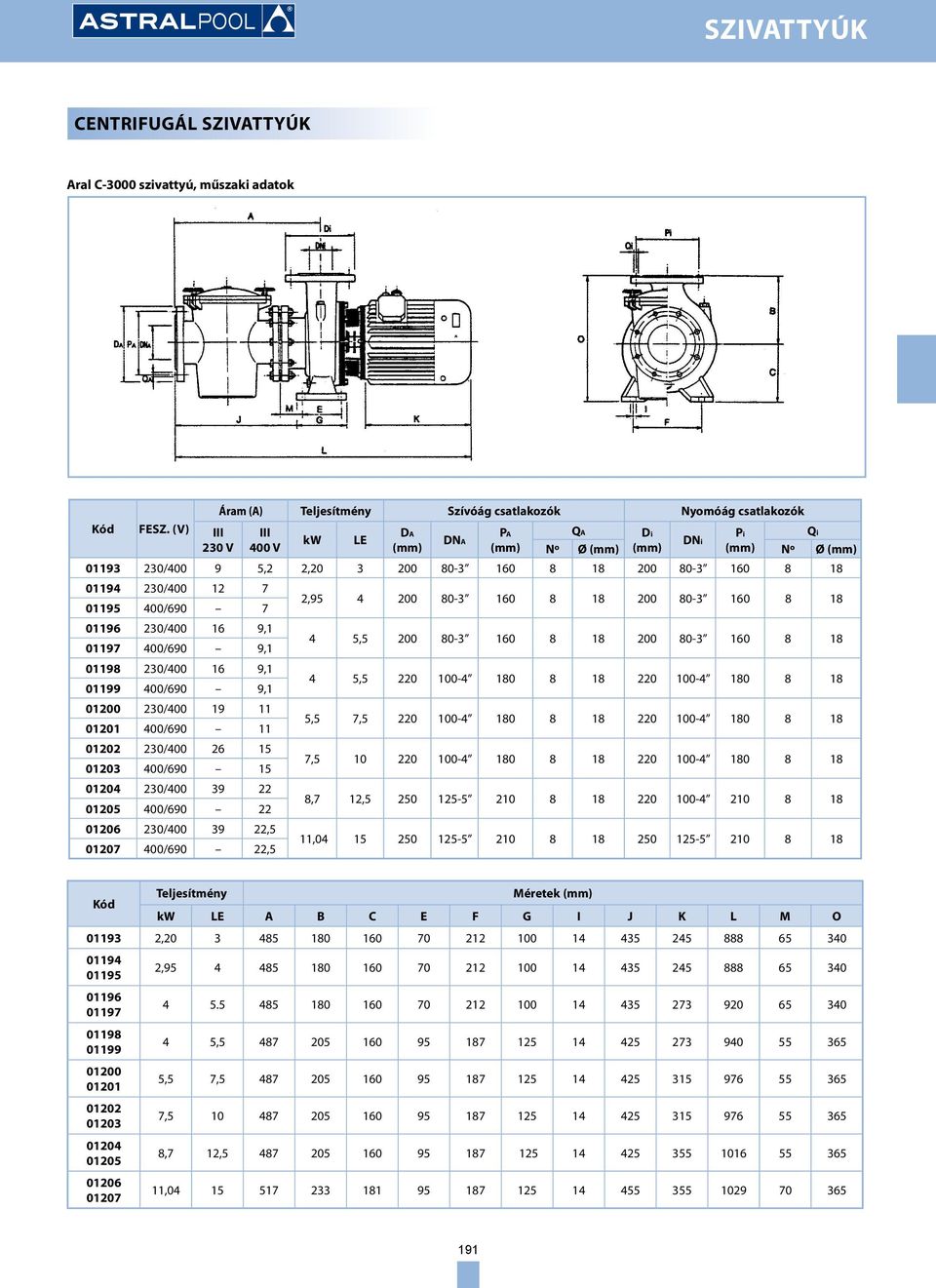

11 szivattyúk Centrifugál szivattyúk Aral C-3000 szivattyú, műszaki adatok Kód FESZ. (V) III 230 V Áram (A) Teljesítmény Szívóág csatlakozók Nyomóág csatlakozók III 400 V kw LE DA (mm) DNA PA (mm) QA Di DNi Nº Ø (mm) (mm) (mm) Nº Ø (mm) / ,2 2, / / / , /690 9, / , /690 9, / / / / / / / , /690 22,5 2, , , ,5 7, , ,7 12, , Pi Qi Kód Teljesítmény Méretek (mm) kw LE A B C E F G I J K L M O , , , ,5 7, , ,7 12, ,

12 Szivattyúk Centrifugál szivattyúk Aral C-1500 szivattyú Öntöttvasból készült. Rozsdamentes acél csúszógyűrűvel. IP-54 motor védelem. AISI-316 r.m. acél tengely. AISI-304 r.m. acél előszűrő kosár. Csatlakozók PN 16 a DIN 2501 szabványnak megfelelően rpm. Teljesítmény 2,20 kw (3 LE) Csatlakozók Szívóág DN /2 Ø 75 mm csőhöz Nyomóág DN 50-2 Ø 63 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III V 220 és 240 V feszültségek 400 V 380 és 420 V feszültségek 690 V 660 és 720 V feszültségek Teljesítmény 3 kw (4 LE) Csatlakozók Szívóág DN 80-3 Ø 90 mm csőhöz Nyomóág DN /2 Ø 75 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III Teljesítmény 4 kw (5,5 LE) Csatlakozók Szívóág DN 80-3 Ø 90 mm csőhöz Nyomóág DN /2 Ø 75 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III Teljesítmény 5,5 kw (7,5 LE) Csatlakozók Szívóág DN 80-3 Ø 90 mm csőhöz Nyomóág DN /2 Ø 75 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III Teljesítmény 5,5 kw (7,5 LE) Csatlakozók Szívóág DN Ø 110 mm csőhöz Nyomóág DN 80-3 Ø 90 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III Teljesítmény 7,5 kw (10 LE) Csatlakozók Szívóág DN Ø 110 mm csőhöz Nyomóág DN 80-3 Ø 90 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III A MŰSZAKI ADATOKAT LÁSD A 194. OLDALON 192

13 szivattyúk Centrifugál szivattyúk Aral C-1500 szivattyú Öntöttvasból készült rpm. Teljesítmény 9,20 kw (12,5 LE) Csatlakozók Szívóág DN Ø 140 mm csőhöz Nyomóág DN Ø 110 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III Teljesítmény 11 kw (15 LE) Csatlakozók Szívóág DN Ø 140 mm csőhöz Nyomóág DN Ø 110 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III Teljesítmény 15 kw (20 LE) Csatlakozók Szívóág DN Ø 160 mm csőhöz Nyomóág DN Ø 140 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III V 220 és 240 V feszültségek 400 V 380 és 420 V feszültségek 690 V 660 és 720 V feszültségek Teljesítmény 18,40 kw (25 LE) Csatlakozók Szívóág DN Ø 160 mm csőhöz Nyomóág DN Ø 140 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III A MŰSZAKI ADATOKAT LÁSD A 194. OLDALON 193

14 Szivattyúk Centrifugál szivattyúk Aral C-1500 műszaki adatok Kód Áram (A) Teljesítmény Szívóág csatlakozás Nyomóág csatlakozás FESZ. V III III DA PA QA Di Pi Qi kw LE DNA DNi 230 V 400 V (mm) (mm) Nº Ø (mm) (mm) (mm) Nº Ø (mm) / / / / / / / / / / / / / / / / / / / * / * / " * / * / " Kód Teljesítmény Méretek (mm) kw LE A B C C1 E F G I J K L M O * * * Előszűrő mérete 37 l 194

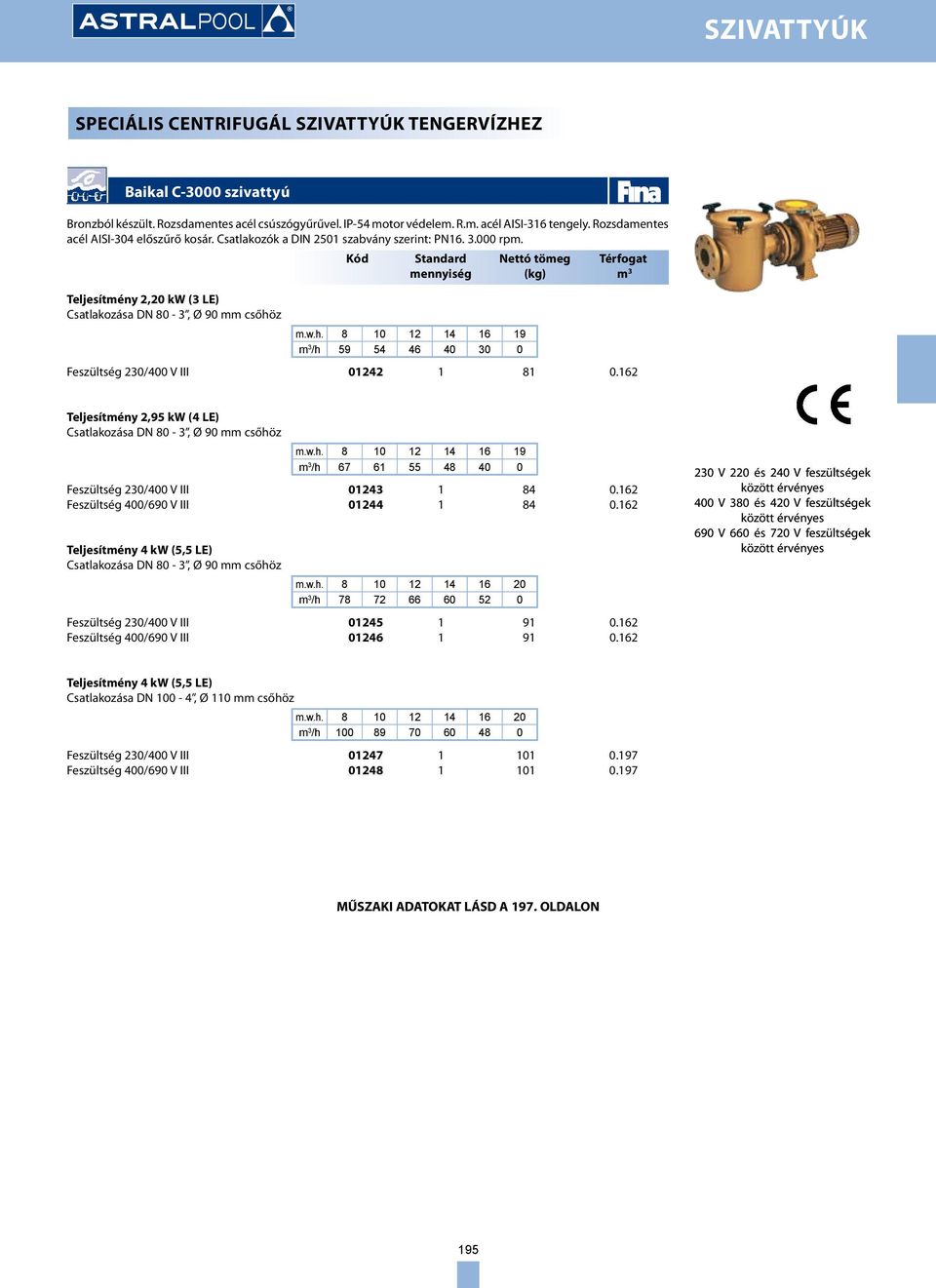

15 szivattyúk Speciális centrifugál szivattyúk tengervízhez Baikal C-3000 szivattyú Bronzból készült. Rozsdamentes acél csúszógyűrűvel. IP-54 motor védelem. R.m. acél AISI-316 tengely. Rozsdamentes acél AISI-304 előszűrő kosár. Csatlakozók a DIN 2501 szabvány szerint: PN rpm. Teljesítmény 2,20 kw (3 LE) Csatlakozása DN 80-3, Ø 90 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Teljesítmény 2,95 kw (4 LE) Csatlakozása DN 80-3, Ø 90 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III Teljesítmény 4 kw (5,5 LE) Csatlakozása DN 80-3, Ø 90 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III V 220 és 240 V feszültségek 400 V 380 és 420 V feszültségek 690 V 660 és 720 V feszültségek Teljesítmény 4 kw (5,5 LE) Csatlakozása DN 100-4, Ø 110 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III MŰSZAKI ADATOKAT LÁSD A 197. OLDALON 195

16 Szivattyúk Speciális centrifugál szivattyúk tengervízhez Baikal C-3000 szivattyú Bronzból készült rpm. Teljesítmény 5,5 kw (7,5 LE) Csatlakozása DN 100-4, Ø 110 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III V 220 és 240 V feszültségek 400 V 380 és 420 V feszültségek 690 V 660 és 720 V feszültségek Teljesítmény 7,5 kw (10 LE) Csatlakozása DN Ø 110 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III Teljesítmény 8,7 kw (12,5 LE) Csatlakozók Szívóág DN Ø 140 mm csőhöz Nyomóág DN Ø 140 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III Teljesítmény 11,04 kw (15 LE) Csatlakozók Szívóág DN Ø 140 mm csőhöz Nyomóág DN Ø 140 mm csőhöz m.w.h m 3 /h Feszültség 230/400 V III Feszültség 400/690 V III MŰSZAKI ADATOKAT LÁSD A 197. OLDALON 196

17 szivattyúk Speciális centrifugál szivattyúk tengervízhez Baikal C-3000 szivattyú műszaki adatok Áram (A) Teljesítmény Szívóág csatlakozó Nyomóág csatlakozó FESZ. Kód (V) III III DA PA QA Di Pi Qi kw LE DNA DNi 230 V 400 V (mm) (mm) Nº Ø (mm) (mm) (mm) Nº Ø (mm) / / / / / / / / / / / / / / / Kód Teljesítmény Méretek (mm) kw LE A B C E F G I J K L M O

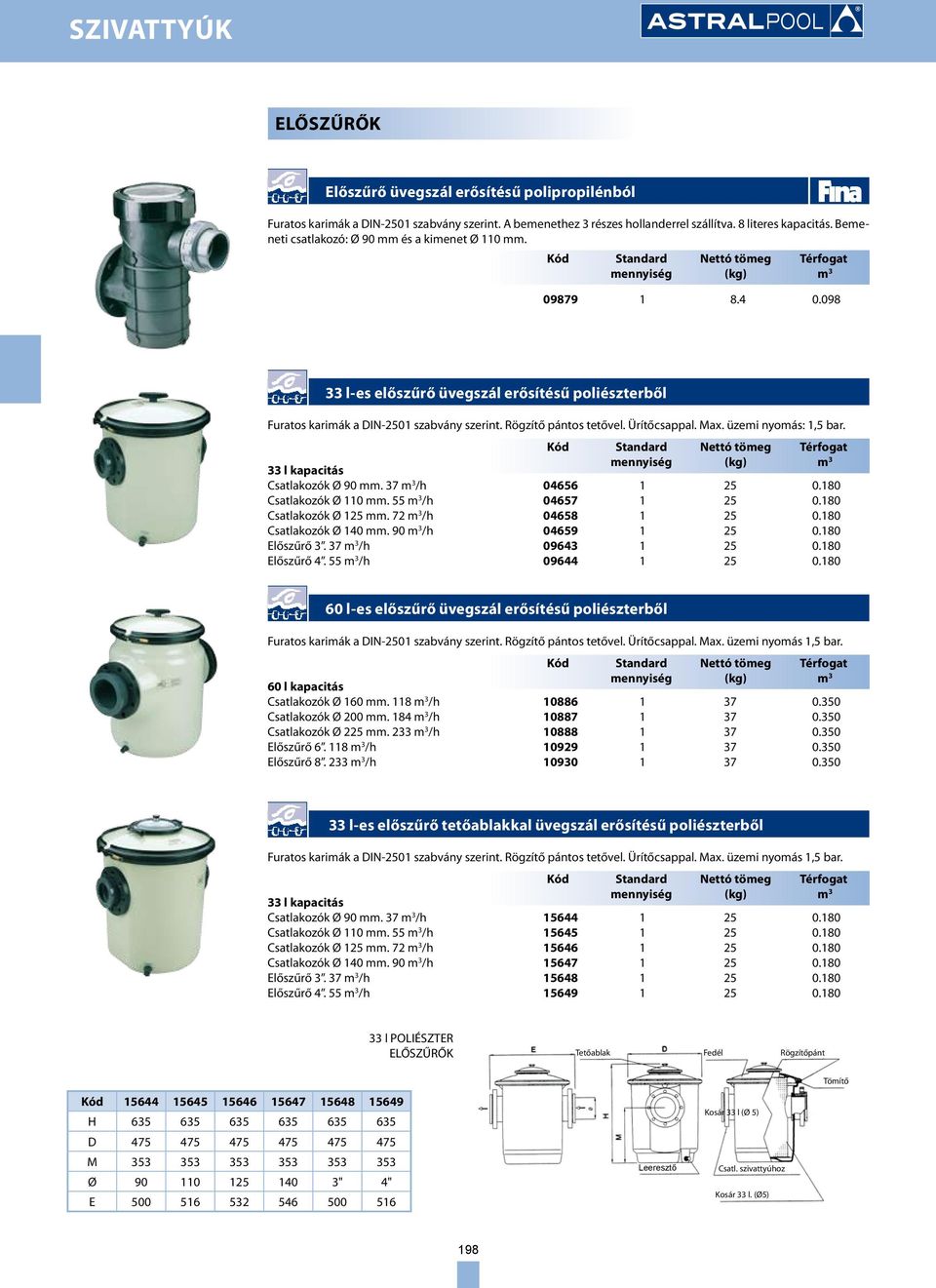

18 Szivattyúk Előszűrők Előszűrő üvegszál erősítésű polipropilénból Furatos karimák a DIN-2501 szabvány szerint. A bemenethez 3 részes hollanderrel szállítva. 8 literes kapacitás. Bemeneti csatlakozó: Ø 90 mm és a kimenet Ø 110 mm l-es előszűrő üvegszál erősítésű poliészterből Furatos karimák a DIN-2501 szabvány szerint. Rögzítő pántos tetővel. Ürítőcsappal. Max. üzemi nyomás: 1,5 bar. 33 l kapacitás Csatlakozók Ø 90 mm. 37 m 3 /h mennyiség 1 (kg) 25 m Csatlakozók Ø 110 mm. 55 m 3 /h Csatlakozók Ø 125 mm. 72 m 3 /h Csatlakozók Ø 140 mm. 90 m 3 /h Előszűrő m 3 /h Előszűrő m 3 /h l-es előszűrő üvegszál erősítésű poliészterből Furatos karimák a DIN-2501 szabvány szerint. Rögzítő pántos tetővel. Ürítőcsappal. Max. üzemi nyomás 1,5 bar. 60 l kapacitás Csatlakozók Ø 160 mm. 118 m 3 /h mennyiség 1 (kg) 37 m Csatlakozók Ø 200 mm. 184 m 3 /h Csatlakozók Ø 225 mm. 233 m 3 /h Előszűrő m 3 /h Előszűrő m 3 /h l-es előszűrő tetőablakkal üvegszál erősítésű poliészterből Furatos karimák a DIN-2501 szabvány szerint. Rögzítő pántos tetővel. Ürítőcsappal. Max. üzemi nyomás 1,5 bar. 33 l kapacitás Csatlakozók Ø 90 mm. 37 m 3 /h mennyiség 1 (kg) 25 m Csatlakozók Ø 110 mm. 55 m 3 /h Csatlakozók Ø 125 mm. 72 m 3 /h Csatlakozók Ø 140 mm. 90 m 3 /h Előszűrő m 3 /h Előszűrő m 3 /h l POLIÉSZTER ELŐSZŰRŐK Tetőablak Fedél Rögzítőpánt Kód H D M Ø " 4" E Leeresztő Kosár 33 l (Ø 5) Csatl. szivattyúhoz Kosár 33 l. (Ø5) Tömítő 198

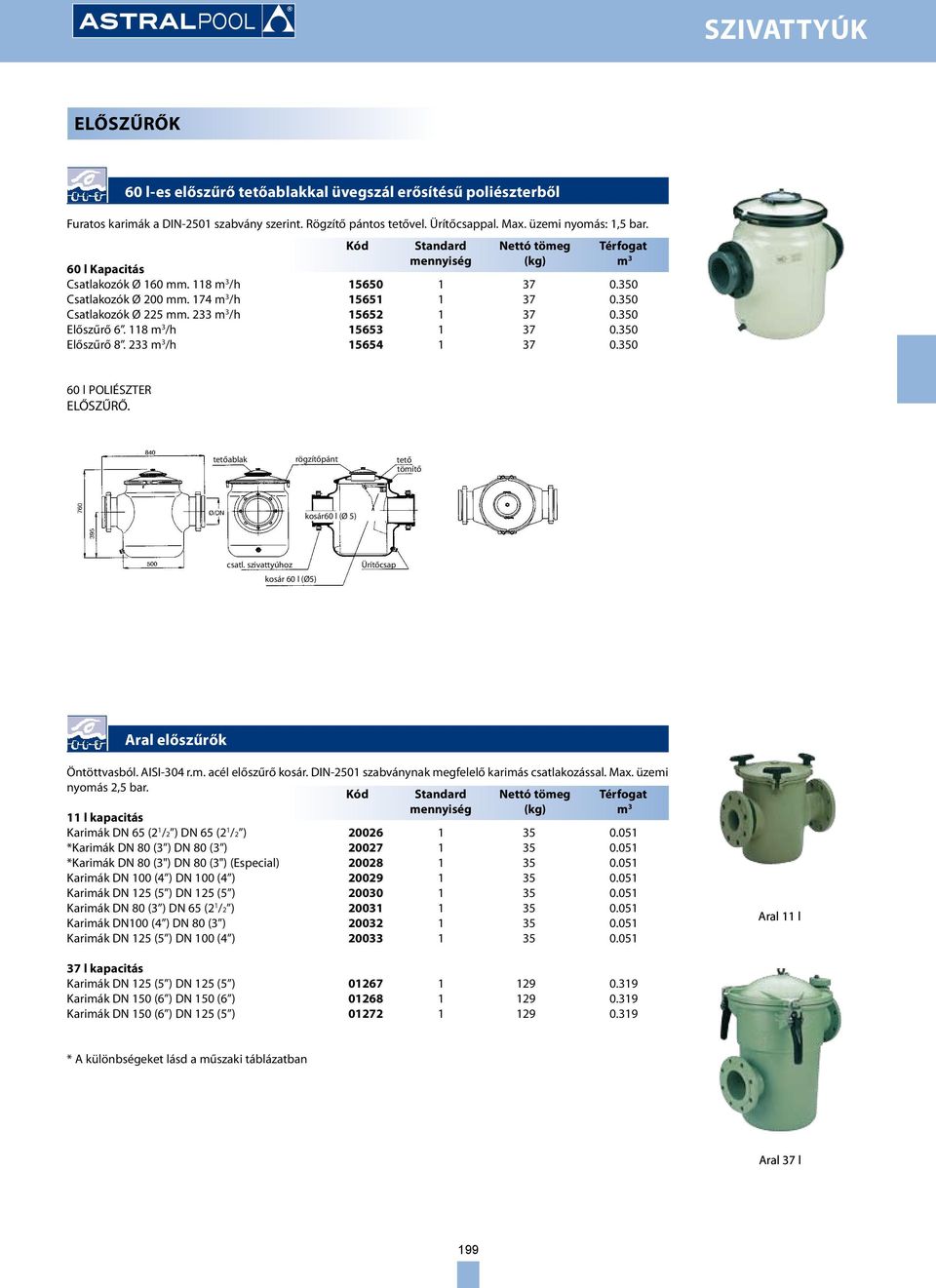

19 szivattyúk Előszűrők 60 l-es előszűrő tetőablakkal üvegszál erősítésű poliészterből Furatos karimák a DIN-2501 szabvány szerint. Rögzítő pántos tetővel. Ürítőcsappal. Max. üzemi nyomás: 1,5 bar. 60 l Kapacitás Csatlakozók Ø 160 mm. 118 m 3 /h mennyiség 1 (kg) 37 m Csatlakozók Ø 200 mm. 174 m 3 /h Csatlakozók Ø 225 mm. 233 m 3 /h Előszűrő m 3 /h Előszűrő m 3 /h l POLIÉSZTER ELŐSZŰRŐ. tetőablak rögzítőpánt tető tömítő kosár60 l (Ø 5) csatl. szivattyúhoz kosár 60 l (Ø5) Ürítőcsap Aral előszűrők Öntöttvasból. AISI-304 r.m. acél előszűrő kosár. DIN-2501 szabványnak megfelelő karimás csatlakozással. Max. üzemi nyomás 2,5 bar. 11 l kapacitás Karimák DN 65 (2 1 /2 ) DN 65 (2 1 /2 ) Kód Standard mennyiség 1 Nettó tömeg (kg) 35 Térfogat m *Karimák DN 80 (3 ) DN 80 (3 ) *Karimák DN 80 (3") DN 80 (3") (Especial) Karimák DN 100 (4 ) DN 100 (4 ) Karimák DN 125 (5 ) DN 125 (5 ) Karimák DN 80 (3 ) DN 65 (2 1 /2 ) Karimák DN100 (4 ) DN 80 (3 ) Karimák DN 125 (5 ) DN 100 (4 ) Aral 11 l 37 l kapacitás Karimák DN 125 (5 ) DN 125 (5 ) Karimák DN 150 (6 ) DN 150 (6 ) Karimák DN 150 (6 ) DN 125 (5 ) * A különbségeket lásd a műszaki táblázatban Aral 37 l 199

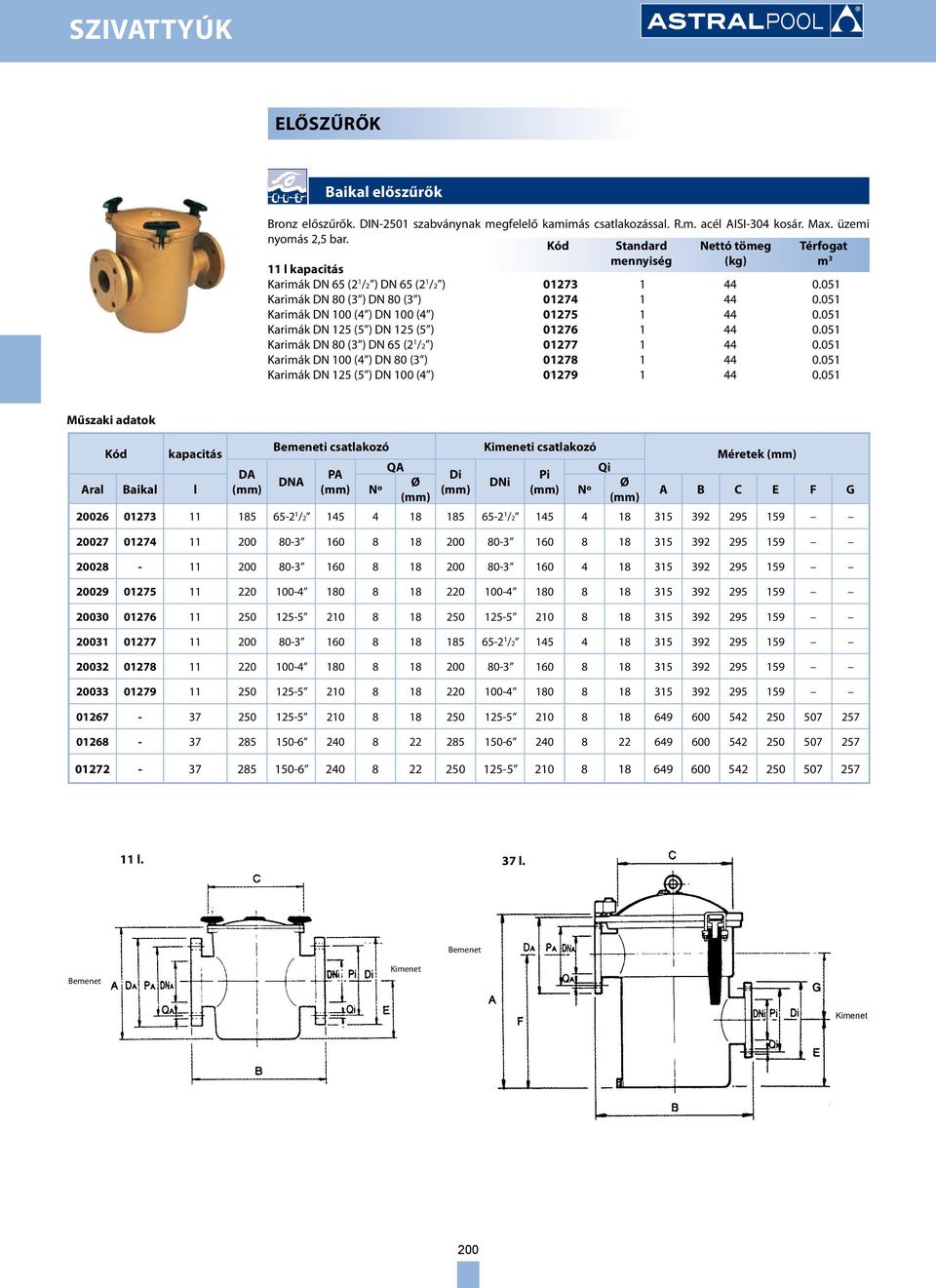

20 Szivattyúk Előszűrők Baikal előszűrők Bronz előszűrők. DIN-2501 szabványnak megfelelő kamimás csatlakozással. R.m. acél AISI-304 kosár. Max. üzemi nyomás 2,5 bar. 11 l kapacitás Karimák DN 65 (2 1 /2 ) DN 65 (2 1 /2 ) Kód Standard mennyiség 1 Nettó tömeg (kg) 44 Térfogat m Karimák DN 80 (3 ) DN 80 (3 ) Karimák DN 100 (4 ) DN 100 (4 ) Karimák DN 125 (5 ) DN 125 (5 ) Karimák DN 80 (3 ) DN 65 (2 1 /2 ) Karimák DN 100 (4 ) DN 80 (3 ) Karimák DN 125 (5 ) DN 100 (4 ) Műszaki adatok Bemeneti csatlakozó Kimeneti csatlakozó Kód kapacitás Méretek (mm) QA Qi DA PA Di Pi DNA Ø DNi Ø Aral Baikal l (mm) (mm) Nº (mm) (mm) Nº A B C E F G (mm) (mm) / / / l. 37 l. Bemenet Bemenet Kimenet Kimenet 200

21 szivattyúk Előszűrők Előszűrő rozsdamentes acélból AISI-316 rozsdamentes acélból készült kivehető kosárral. A test AISI-304 rozsdamentes acélból készült. Különböző átmérőben rendelhető, hogy a szivattyú elé ill. a rendszerre bárhova telepíthető legyen (járókerék védelmében). R.m. acél előszűrő DN 100 PVC karimával R.m. acél előszűrő DN 100 TF PVC karimával R.m. acél előszűrő DN 125 PVC karimával R.m. acél előszűrő DN 125 TF PVC karimával R.m. acél előszűrő DN 150 PVC karimával R.m. acél előszűrő DN 150 TF PVC karimával R.m. acél előszűrő DN 200 PVC karimával R.m. acél előszűrő DN 200 TF PVC karimával Kód Bemenet Kimenet Átmérő Ürítő Nyomás (bar) Külső méretek Belső kosár Méretek (mm) Méretek (mm) Anyag A B H H1 H2 Ø H perforáció DN 100 1/ AISI mm 17, DN 100 1/ AISI mm 21, DN 125 1/ AISI mm 19, DN 125 1/ AISI mm 23, DN 150 1/ AISI mm 24, DN 150 1/ AISI mm 31, DN 200 1/ AISI mm 25, DN 200 1/ AISI mm 31,6 Tömeg (kg) STANDARD típus TF típus 201

22 Szivattyúk Szelepek és csatlakozók Fém visszacsapó szelep Rugós, fém visszacsapó szelep. Névleges nyomás 10 kg/cm 2. Ren méretek PN 16, és PN 25 külön kérésre. Kimenet Ø 50 mm Kimenet Ø 65 mm Kimenet Ø 80 mm Kimenet Ø 100 mm Kimenet Ø 125 mm Kimenet Ø 150 mm Kimenet Ø 200 mm Kimenet Ø 250 mm Antivibrációs csatlakozó Rezgéselnyelő csatlakozó. Karimák galvanizált acélból. Belső része rugalmas anyag: polikloroprén. Max. üzemi hőmérséklet: 95 C. Névleges nyomás: 10 kg/cm 2 (PN/10). Rendelhető méret külön kérésre PN 16. Kimenet Ø 50 mm Kimenet Ø 65 mm Kimenet Ø 80 mm Kimenet Ø 100 mm Kimenet Ø 125 mm Kimenet Ø 150 mm Kimenet Ø 200 mm Kimenet Ø 250 mm Öntöttvasból. Excentrikus átalakító Karimák DN 100 (4 ) DN 80 (3 ) Karimák DN 125 (5 ) DN 100 (4 ) Karimák DN 150 (6 ) DN 125 (5 ) Bemenet Kimenet Excentrikus átalakító Nyomóág Szívóág Műszaki adatok Kód Bemeneti csatlakozó Kimeneti csatlakozó Méretek (mm) QA Qi DA Önt.vas DNA PA Di DNi Pi (mm) Nº Ø Nº Ø A L , ,

23 szivattyúk AstralPool kapcsoló szekrények Kapcsoló szekrény szivattyú vezérléshezl IP-65 védelem. Üvegpanel zárral és kulccsal. Minden darab kompatibilis: - 220/240V 1-fázis (P+N+T) 50Hz/60Hz - 380/415V 3-fázis (3P+N+T) 50Hz/60Hz - 220/230V 3-fázis (3P+T) 50Hz/60Hz 24 órás időkapcsolóval óránkénti programmal. Szivattyúk távvezérlésére felszerelt kapcsolóval (ki/be,...) valamint egyéb berendezések működtetésére (hőm. érzékelő, szintszabályzás...). Minden termék a következőkkel szállítva: - kapcsolási rajz - elektromos rajz - beüzemelési utasítás - CE megfelelőségi bizonyítvány - tömbszelencés csatlakozás - Rögzítőcsavarok és tiplik (4) A kapcsolószekrényt a szivattyú nominális feszültségének megfelelően kell kiválasztani: Típus Áramerősség intervallum Telj.intervallum 1-fázis 230V Telj.intervallum 3-fázis 400V Telj.intervallum 3-fázis 230V A 1,6A - 2,5A 1 4 LE 3/4 LE - 1 LE 1/2 LE B 2,5A - 4A 1/2 LE 1,5 LE - 2 LE 3/4 LE - 1 LE C 4A - 6,3A 3/4 LE - 1 LE 3 LE* 1,5 LE D 6A - 10A 1,5 LE 4 LE** 2 LE - 3 LE * Továbbá 3,5 LE 400V 3~ műanyagból (Kód 08003) ** Továbbá 4,5 és 5,5 LE 400 V 3~ műanyagból (Kódok 08004, 08005) Kapcsoló szekrény szivattyú túlterhelés elleni védelemmel Műanyag panel, mágneskapcsolóval (1,6-10A), 24 órás időkapcsolóval, 3 állású: automata / kikapcsolt/ kézi. Típus A Típus B Típus C Típus D Kapcsoló szekrény szivattyú túlterhelés elleni védelemmel és lámpavezérléshez Műanyag panel, mágneskapcsolóval (1,6-10A) 24 órás időkapcsolóval, 3 állású: automata / kikapcsolt / kézi. 230V 16A biztonsági kapcsoló lámpához. Típus A Típus B Típus C Típus D

24 Szivattyúk AstralPool kapcsoló szekrények Kapcsoló szekrény szivattyú túlterhelés elleni védelemmel és lámpavezérléshez Műanyag panel, mágneskapcsolóval (1,6-10A) 24 órás időkapcsolóval 3 állású: automata / kikapcsolt / kézi. 230V 10A biztonsági kapcsoló a lámpákoz. Egyfázisú. Típus A Típus B Típus C Típus D Kapcsoló szekrény szivattyú túlterhelés elleni védelemmel és lámpavezérléshez Műanyag panel, mágneskapcsolóval (1,6-10A) 24 órás időkapcsolóval 3 állású: auomtata / kikapcsolt / kézi. 230V 10A biztonsági kapcsoló a lámpákoz. Háromfázisú. Típus A Típus B Típus C Típus D Kapcsoló szekrény szivattyú túlterhelés elleni védelemmel és 1 lámpához Műanyag panel, mágneskapcsolóval (1,6-10A) 24 órás időkapcsolóval 3 állású: automata / kikapcsolt / kézi. 12V 315VA. Védett kimenet 1 vízalatti lámpához. Típus A Típus B Típus C Típus D Kapcsoló szekrény szivattyú túlterhelés elleni védelemmel és 2 lámpához Műanyag panel, mágneskapcsolóval (1,6 to 10A) 24 órás időkapcsolóval 3 állású: automata / kikapcsolt / kézi. 12V 630VA. Védett kimenet 2 vízalatti lámpához. Típus A Típus B Típus C Típus D

25 szivattyúk AstralPool kapcsoló szekrények Kapcsoló szekrény 2 szivattyúhoz és 1 lámpa vezérléséhez Műanyag panel, mágneskapcsolóval (2 szivattyú: 1. sziv. 6-10A és a 2. sziv. 10A) 24 órás időkapcsolóval 3 állású: automata / kikapcsolt / kézi. 230V 10A védett kimenet lámpához 12V 315VA Védett kimenet 1 vízalatti lámpához. Típus C Típus D Kapcsoló szekrény 2 szivattyúhoz é 2lámpa vezérléséhez Műanyag panel, mágneskapcsolóval (2 szivattyú: 1. sziv. 6-10A és a 2. sziv. 10A) 24 órás időkapcsolóval 3 állású: automata / kikapcsolt / kézi. 230V 10A Védett kimenet lámpához. 12V 630VA Védett kimenet 2 vízalatti lámpához. Típus C Típus D Kapcsoló szekrény 2 szivattyúhoz és 3 láma vezérléshez Típus A Típus B Típus C Típus D Tokozott biztonsági transzformátor IP-65 védelemmel Az UNE-EN szabvány és CE normák szerint gyártva. -IP-65 érintésvédelmi burkolat. -Transzformátor osztály II. Teljes védelem áramütés ellen. -Tűzálló ház EC Frekvencia 50/60 Hz 130 VA tól V ig 12 V ,2 0, VA tól V ig V ,8 0, VA tól V ig V ,4 0,04 Új 205

26 Szivattyúk BúvárszivattyúK Búvárszivattyú Tiszta és szennyvízhez való búvárszivattyú család. Rendelhető műnayagból vagy r.m. acélból a modelltől függően. Ürítő szivattyú tiszta vízhez Hasznos kisebb tartályoknál, gépházakban és föld feletti medencékhez. Felszív akár 5 mm vízréteget. Legkisebb átmérőjű felszívható részecske: 5 mm. 10 m-es kábellel. Tartalmaz úszókapcsolót. POW modell Kód Ürítő szivattyú szennyvízhez Legkisebb átmérőjű felszívható részecske 35 mm. 10 m-es kábellel Tartalmaz úszókapcsolót. Műanyag test Power Plus tiszta vízhez, 4,2 l/h POW Power Plus tiszta vízhez, 5 l/h POW Power Plus szennyvízhez, 7 l/h POW Power Plus szennyvízhez, 14l/h POW R.m. acél test Power Plus S.S. 10 l/h tiszta vízhez, POW Power Plus S.S. 12 l/h szennyvízhez, POW Power Plus S.S. 13,5 l/h szennyvízhez, POW
