3 FŰTÉS A NIMBUS HŐSZIVATTYÚVAL: EGY LÉPÉS A JÖVŐ FELÉ A - nye minden ipari és lakossági felhasználó számára. Mindennapos tevékenységeink során valamennyien felelősek vagyunk, hogy kivegyük a részünket bolygónk erőforrásainak védelméből, és biztosítsuk gyermekeink jövőjét. A közintézmények igyekeznek végigvezetni bennünket ezen a nehéz úton: irányelveket hoznak, amelyek előírják, hogy háztartási gépeink tervezésekor tartsuk szem előtt a környezetvédelem értékeit. Az egyik ilyen intézkedés az ErP irányelv és annak előírásai, amelyek környezetbarát termékek gyártására vonatkozóan nyújtanak útmutatást, az európai környezetbarát tervezésre vonatkozó fogyasztói koncepció alapján. Minden új termék, amellyel találkozunk a számítógéptől az izzókig, a háztartási készülékektől a kazánokig az új szabályozás hatálya alá esik: az új energiahatékonysági osztályok alapjaiban fogják megváltoztatni a környezetbarát termékekkel kapcsolatos jelenlegi elgondolásainkat. Az Ariston továbbra is befektet az élvonalbeli technológiába, úgy, hogy fejlesztései teljes mértékben összhangban állnak az új irányelvekkel, és ügyfeleink érdekeit szolgálják. Az Ön dolga mindössze annyi, megalapozott döntést hozzon, és igazán korszerű fűtési rendszert válasszon: így jelentős energia-megtakarítást érhet el, és berendezése környezeti szempontból is fenntartható lesz. Megoldásunk elébe megy az energiafogyasztásra és a megtakarításra vonatkozó ErP szabályozásnak: erre számíthat hőszivattyús fűtési rendszereinktől! /

4 ÚJ, KÖRNYEZETBARÁT BERENDEZÉSEK Az Európai Unió új, környezetvédelmi célkitűzései a célkitűzések 00-ig 0%-kal csökkentik az üvegházhatást okozó gázok kibocsátását, 0%-kal növelik a megújuló erőforrások felhasználását, és a berendezések hatékonyságának javítása révén 0%-kal mérséklik a teljes energiafogyasztást. Az Ariston törődik ügyfelei életminőségével, és arra törekszik, hogy azt folytonosan javítsa. A hőszivattyús technológia lehetővé teszi, hogy Önnek ne kelljen változtatnia életmódján és szokásain, s ne kelljen a kényelmét, jólétét sem feláldoznia. S mindennek során az Ariston különös figyelmet fordít környezetünkre, a fűtőanyagok és a gázkibocsátás elképesztő léptékű csökkentése révén. Az Ariston a jövőre néz, és figyelembe veszi a környezetvédelmi szempontokat. A Ariston továbbra is a jövőbe tekint, s új termékcsaládja a hőszivattyús fűtőberendezések gyártásával különös igyelmet fordít a környezetre. Napjainkban a hőszivattyúk gyorsan terjednek; s nem csak kisebb környezeti hatásuk, hanem alacsonyabb fogyasztásuk miatt is előnyösek. Új termékcsaládunk tökéletesen megfelel az Ön energiaszükségletének és kényelmi elvárásainak kompromisszumok nélkül. -0% -0% +0% CO -kibocsátás Elsődleges energiafogyasztás A megújuló erőforrások / 7

5 MEGOLDÁSUNK AZ -BEN jóval több, mint fűtés FŰTÉS HŰTÉS MELEG VÍZ NIMBUS COMPACT A / Csak fűtés vagy fűtés és hűtés / Alkalmazkodik az Ön igényeihez (,, 8,, kw; vagy fűtési zóna) / Nagy mennyiségű meleg víz áll mindig rendelkezésére (80 literes integrált tároló) NIMBUS FLEX A telepíthető megoldás / Csak fűtés vagy fűtés és hűtés / Alkalmazkodik az Ön igényeihez (,, 8,, kw) / Nagy mennyiségű meleg víz áll mindig rendelkezésére (80 vagy 00 literes tároló) NIMBUS PLUS A kodik az Ön otthonához / Csak fűtés vagy fűtés és hűtés / Alkalmazkodik az Ön igényeihez (,, 8,, kw) 8 /

6 A NIMBUS, AKÁRCSAK AZ ARISTON, HŐVÉ ALAKÍTJA A LEVEGŐT FOGYASSZON INGYENES ENERGIÁT O fűtése és melegvíz-használata energiaszükségletének 70%-a a levegőből származik. 70% a levegőből 0% villamos energiából MONOBLOKK TECHNOLÓGIA: EGY EGYSZERŰ ÉS MEGBÍZHATÓ MŰKÖDÉSI ELV A HŐSZIVATTYÚ MŰKÖDÉSI ELVE kw PÁROLOGTATÓ KOMPRESSZOR LEVEGŐ -0 C +0 C kw + 0 C + C T!"# SZELEP KONDENZÁTOR ( HŐCSERÉLŐ) FŰTÉS LÉPÉSBEN / A külső levegőből kivont energia átadódik a párologtatóban lévő gáznak. / A gáz tömörítése folytán megnövekszik a gáz hőmérséklete (és nyomása). / Az energia egy kondenzátoron keresztül átadódik a háznak. / A gáz nyomása egy tágulási szelep segítségével visszaesik. / 9

7 NIMBUS, az ideális megoldás a jövő otthonai számára ULTRA KOMPAKT MÉRET A $ % + + legkompaktabb hőszivattyús megoldás a piacon. A lehető legcsekélyebb helyigény a modern otthonban B789: ;<=> NIMBUS Compact (mm) Beltéri modul NIMBUS Plus és NIMBUS Flex (mm) DC INVERTERES TECHNOLÓGIA A TELJES KÉNYELEMÉRT A $ % & '( ) % * teljesítmény %-a és %-a között) modulálhatják a hőteljesítményt, folyamatosan alkalmazkodva a valós igényekhez. Ezen túlmenően, a DC inverteres technológia csökkenti az ON / OFF ciklusok számát, így biztosítva tartós megbízhatóságot. Ez a technológia segít csökkenteni az energiafogyasztást, és maximális kényelmet biztosít..0/. -,H Inverterrel Beállított hőmérséklet Inverter nélkül Maximális teljesítmény: a kompresszor a frekvencia %-án Névleges teljesítmény Teljesítmény-moduláció: ON / OFF ciklusok minimalizálása Minimális teljesítmény: a kompresszor a frekvencia %-án Idő 0 /

8 TELEPÍTÉSÉHEZ SZINTE EGY VILLÁSKULCS KÉSZLET IS ELÉGSÉGES A $ %? %@ )C D Ez az elrendezés megkönnyíti a telepítést, valamint maximális megbízhatóságot és rugalmasságot tesz lehetővé a berendezés szerelése közben. KISEBB ELEKTROMOS ENERGIAFOGYASZTÁS A FOTOVOLTAIKUS ENERGIA INTEGRÁCIÓJA RÉVÉN MINIMÁLIS ZAJSZINT ÖKOLÓGIA, MEGTAKARÍTÁS ÉS KÉNYELEM A & $ % a hőigényünk jelentős részét úgy fedezheti, hogy gazdaságos működtetést biztosít az egész év során, s ezáltal maximalizálja a kezdeti beruházásunk megtérülését. A rendkívül hideg időszakokban a hőszivattyú folyamatos kényelmet biztosít. Az intelligens vezérlőrendszer valós időben választja meg a leghatékonyabb energiaforrást. Hőigény Fűtés ÉVSZAKONKÉNTI HŐIGÉNY Tavasz Nyár Ősz Tél Csak elektromos integráció (-0 C alatt) Hőszivattyú + elektromos integráció Csak hőszivattyú üzemmód A berendezés egész év során a hőigény több mint 70%-át megújuló és kimeríthetetlen forrásból biztosítja: a levegőből. Az intelligens vezérlőrendszer a minimális környezeti hatás érdekében optimalizálja a két energiaforrás felhasználását. EFGIJKLK /

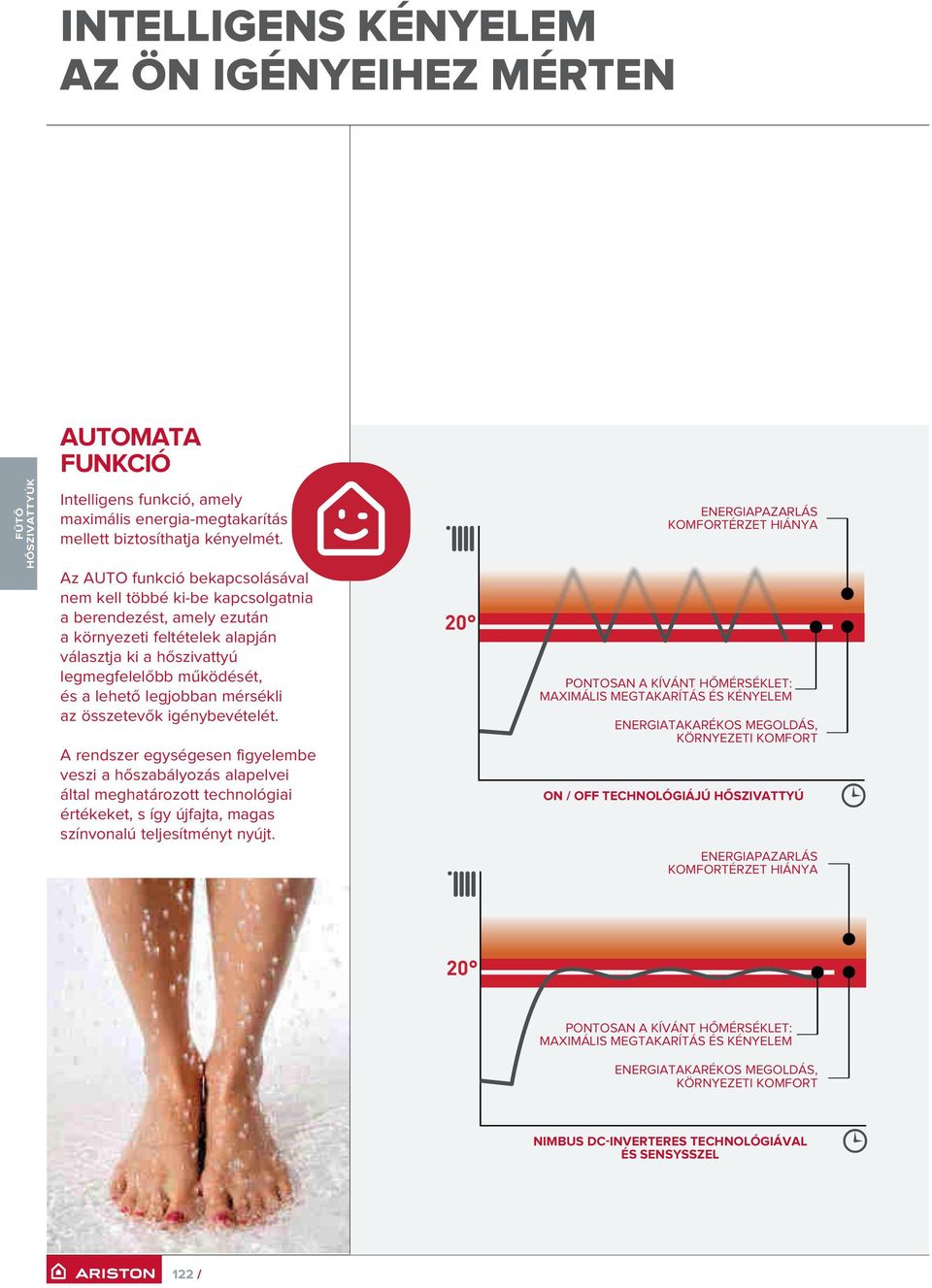

9 INTELLIGENS KÉNYELEM AZ ÖN IGÉNYEIHEZ MÉRTEN AUTOMATA FUNKCIÓ N funkció, amely maximális energia-megtakarítás mellett biztosíthatja kényelmét. Az AUTO funkció bekapcsolásával nem kell többé ki-be kapcsolgatnia a berendezést, amely ezután a környezeti feltételek alapján választja ki a hőszivattyú legmegfelelőbb működését, és a lehető legjobban mérsékli az összetevők igénybevételét. A rendszer egységesen figyelembe veszi a hőszabályozás alapelvei által meghatározott technológiai értékeket, s így újfajta, magas színvonalú teljesítményt nyújt. 0 ENERGIAPAZARLÁS KOMFORTÉRZET HIÁNYA UONTOSAN A KÍVÁNT HŐMÉRSÉKLET: MAXIMÁLIS MEGTAKARÍTÁS ÉS KÉNYELEM ENERGIATAKARÉKOS MEGOLDÁS, KÖRNYEZETI KOMFORT PQ R PSS TECHNOLÓGIÁJÚ HŐSZIVATTYÚ ENERGIAPAZARLÁS KOMFORTÉRZET HIÁNYA 0 PONTOSAN A KÍVÁNT HŐMÉRSÉKLET: MAXIMÁLIS MEGTAKARÍTÁS ÉS KÉNYELEM ENERGIATAKARÉKOS MEGOLDÁS, KÖRNYEZETI KOMFORT NIMBUS DC-INVERTERES TECHNOLÓGIÁVAL ÉS SENSYSSZEL /

10 SENSYS, A KÉNYELMES FŰTÉSSZABÁLYOZÁS FELSŐFOKA A VW$VYS olyan innovatív rendszervezérlő, amely révén a lehető legegyszerűbben felügyelheti a berendezés megfelelő működését. / Intuitív navigáció és könnyű olvashatóság a nagy, háttérvilágítású kijelzőnek köszönhetően / A etevője fölötti teljes ellenőrzés BUS BridgeNet kommunikációs protokoll segítségével / X ítás és programozás / Y%C / A% % funkció ZÖLD FUNKCIÓ A energia-megtakarítást maximalizáló funkció. A gép kizárólag hőszivattyúval működik, és C-ra fűti fel a háztartási vizet. BOOST FUNKCIÓ A C % C C@ hogy a vízmelegítést komfortosabbá tegye. A berendezés egyidejűleg hőszivattyúval és elektromos ellenállással is működik, s így felgyorsítja a víz felfűtését. Miután a berendezés eléri a beállított hőfokot, vagy a BOOST funkció több mint 80 egymást követő percben aktív, a szivattyú visszatér a fűtést megelőző beállításokhoz. BAKTÉRIUMÖLŐ FUNKCIÓ A szükséges, a tárolási hőmérsékletet a kívánt értéken tartja, elegendő ideig ahhoz, hogy az esetleges baktériumtelepeket teljesen megsemmisítse. /

11 NIMBUS COMPACT / Rendelhető vízmelegítő és fűtő funkcióval (COMPACT típusok), valamint vízmelegítő, fűtő és hűtő funkcióval (COMPACT R típusok) / Monoblokk hőszivattyú inverteres technológiával / Hőszivattyú rendelhető a, és 8 kw-os modellekhez / Szabadon álló melegvíz-tárolóval és egy- vagy kétzónás vezérléssel / Az Exogel készlet, a szelepkészlet és a szűrő a csomag része / A SENSYS rendszervezérlő és külső szonda szériatartozék / Meleg víz előállítása és fűtés hőszivattyúval / Meleg víz előállítása, fűtés és hűtés hőszivattyúval ENERGETIKAI OSZTÁLY A ++ A ÚJ 0 A osztályú keringető max. teljesítménytényező (COP):,0 DC-inverteres technológia rendszerellenőrzés a SENSYS szériatartozék -0 C-ig működik Green & Boost funkciók Baktériumölő funkció NIMBUS COMPACT ZZ[\]^_ `abc_ energetikai osztálya Vízmelegítés energetikai osztálya KW Z KW Z KW Z KW Z 8 KW Z 8 KW Z A++ A++ A++ A++ A+ A+ A A A A A A Mérési profil XL XL XL XL XL XL CIKKSZÁM NIMBUS-R COMPACT ZZ[\]^_ `abc_ energetikai osztálya Vízmelegítés energetikai osztálya KW Z KW Z KW Z KW Z 8 KW Z 8 KW Z A++ A++ A++ A++ A+ A+ A A A A A A Mérési profil XL XL XL XL XL XL CIKKSZÁM /

12 Kültéri egység: / / / fűtőzónára FAGYÁLLÓ FŰTÉS MELEGVÍZ HŰTÉS MŰSZAKI ADATOK KW KW 8 KW dajszint db(a) Levegő / Víz Monoblokk Inverter Előremenő víz min./max. hőmérséklete C 7/0 Üzemi tartomány / Levegő hőmérséklete C -0/ Üzem közbeni min. keringetési kapacitás l/h Névleges üzem közbeni keringetési kapacitás l/h Súly kg 0 7 Feszültség / Frekvencia V/ph/Hz 0//0 Maximális áramfelvétel A 7, efghf_ibjcklbcklfmn o\pqrs,,8,97 Hőteljesítmény* kw,,8 7, EER**,9,7,87 Hőteljesítmény** kw,8,9 7,7 efghf_ibjcklbcklfmn o\pqr tm uv wxwyz _mf{ kb, Mérési profil az EN 7 szerint XL Vízmelegítés időtartama a beállított hőfokra ( C) h:min : :0 :0 Energiafogyasztás készenléti állapotban W A kevert víz mennyisége l v ˆ} } wz NIMBUS FS Z NIMBUS-R FS Z NIMBUS-R FS Z Típus Beltéri modul, szabadon álló Beltéri modul, szabadon álló Meleg víz előállítása Igen Igen Igen Igen Fűtés Igen Igen Igen Igen Hűtés Igen Igen Fűtő / hűtő zónák száma Felvett elektromos energia (integrált ellenállásokkal) kw (+) Fűtési tágulási tartály űrtartalma l 8 Melegvíz-tároló típusa egy csőkígyós Korrózióvédelem aktív titánium anód + magnéziumanód Melegvíz-tároló tartály űrtartalma l 80 Feszültség / Frekvencia V/ph/Hz 0//0 TARTOZÉKOK CIKKSZÁM A BERENDEZÉSHEZ MELLÉKELT TARTOZÉKOK }uv}ys moduláló rendszervezérlő SZELEP- ÉS SZŰRŐKÉSZLET EXOGEL KÉSZLET szériatartozék szériatartozék szériatartozék TARTOZÉKOK A TELEPÍTÉSHEZ ~y ]p} ƒraulikus BIZTONSÁGI CSOPORT OS SZIFON M-ES TÖMLŐK M-ES TÖMLŐK 0808 KÜLTÉRI EGYSÉG GUMITALPKÉSZLET 0907 BIZTONSÁGI PÁRATARTALOM-MÉRŐ HIDRAULIKAI TARTOZÉKOK, SZABADON ÁLLÓ, CSAK FŰTÉSHEZ (FS Z ÉS FS Z) L OLDALI KIMENETI CSATLAKOZÓ, FS 878 FELSŐ KIMENETI CSATLAKOZÓ, FS 8 JOBB OLDALI KIMENETI CSATLAKOZÓ, FS 87 HIDRAULIKAI TARTOZÉKOK, SZABADON ÁLLÓ, FŰTÉSHEZ HŰTÉSHEZ (FS Z ÉS FS Z) ulső KIMENETI CSATLAKOZÓ, FS-R 8898 JOBB OLDALI KIMENETI CSATLAKOZÓ, FS-R 8899 BAL OLDALI KIMENETI CSATLAKOZÓ, FS-R 8900 /

13 NIMBUS FLEX / Rendelhető vízmelegítő és fűtő funkcióval (NIMBUS FLEX), valamint vízmelegítő, fűtő és hűtő funkcióval (NIMBUS R FLEX)) / Monoblokk hőszivattyú inverteres technológiával / Hőszivattyú rendelhető a, és 8 kw-os modellekhez / Fali modul egy- vagy kétzónás vezérléssel / Az Exogel készlet, a szelepkészlet és a szűrő a csomag része / A SENSYS rendszervezérlő és külső szonda szériatartozék / 80 literes vízmelegítő bojler ENERGETIKAI OSZTÁLY A ++ A ÚJ 0 A osztályú keringető max. teljesítménytényező (COP):,0 DC-inverteres technológia rendszerellenőrzés a SENSYS szériatartozék -0 C-ig működik NIMBUS FLEX ZZ[\]^_ `abc_ energetikai osztálya Vízmelegítés energetikai osztálya KW Z KW Z KW Z KW Z 8 KW Z 8 KW Z A++ A++ A++ A++ A+ A+ A A A A A A Mérési profil XL XL XL XL XL XL CIKKSZÁM NIMBUS-R FLEX ZZ[\]^_ `abc_ energetikai osztálya Vízmelegítés energetikai osztálya KW Z KW Z KW Z KW Z 8 KW Z 8 KW Z A++ A++ A++ A++ A+ A+ A A A A A A Mérési profil XL XL XL XL XL XL CIKKSZÁM /

14 Kültéri egység: / / / fűtőzónára FAGYÁLLÓ FŰTÉS MELEGVÍZ HŰTÉS MŰSZAKI ADATOK KW KW 8 KW dajszint db(a) Levegő / Víz Monoblokk Inverter Előremenő víz min./max. hőmérséklete C 7/0 Üzemi tartomány / Levegő hőmérséklete C -0/ Üzem közbeni min. keringetési kapacitás l/h Névleges üzem közbeni keringetési kapacitás l/h Súly kg 0 7 Feszültség / Frekvencia V/ph/Hz 0//0 Maximális áramfelvétel A 7, efghf_ibjcklbcklfmn o\pqrs,,8,97 Hőteljesítmény* kw,,8 7, EER**,9,7,87 Hőteljesítmény** kw,8,9 7,7 efghf_ibjcklbcklfmn o\pqr tm uv wxwyz _mf{ kb, Mérési profil az EN 7 szerint XL Vízmelegítés időtartama a beállított hőfokra ( C) h:min : :0 :0 Energiafogyasztás készenléti állapotban W A kevert víz mennyisége l v ˆ} wz NIMBUS WH Z NIMBUS-R WH Z NIMBUS-R WH Z Típus Beltéri modul, szabadon álló Beltéri modul, szabadon álló Meleg víz előállítása Igen (a mellékelt melegvízes készlettel) Fűtés Igen Igen Igen Igen Hűtés Igen Igen Fűtő / hűtő zónák száma Felvett elektromos energia (integrált ellenállásokkal) kw (+) Fűtési tágulási tartály űrtartalma l 8 Melegvíz-tároló típusa egy csőkígyós Korrózióvédelem aktív titánium anód + magnéziumanód Melegvíz-tároló tartály űrtartalma l 80 Feszültség / Frekvencia V/ph/Hz 0//0 TARTOZÉKOK A BERENDEZÉSHEZ MELLÉKELT TARTOZÉKOK }uv}ys moduláló rendszervezérlő SZELEP- ÉS SZŰRŐKÉSZLET EXOGEL KÉSZLET CIKKSZÁM szériatartozék szériatartozék szériatartozék TARTOZÉKOK A TELEPÍTÉSHEZ ~y ]p} ƒraulikus BIZTONSÁGI CSOPORT OS SZIFON M-ES TÖMLŐK M-ES TÖMLŐK 0808 KÜLTÉRI EGYSÉG GUMITALPKÉSZLET 0907 BIZTONSÁGI PÁRATARTALOM-MÉRŐ 89 HIDRAULIKAI TARTOZÉKOK, SZABADON ÁLLÓ, CSAK FŰTÉSHEZ (WH Z ÉS WH Z) uvueu} }ZÁR KÉSZLET WH-MODULHOZ (fali csövek) 887 KIEGÉSZÍTŐ WH CSŐKÉSZLET (fali csövek) 887 MENETES SZÁR KÉSZLET WH-MODULHOZ 8909 KIEGÉSZÍTŐ WH MENETES SZÁR KÉSZLET 8 MELEGVÍZ-KÉSZLET, WH 878 HIDRAULIKAI TARTOZÉKOK, SZABADON ÁLLÓ, FŰTÉSHEZ HŰTÉSHEZ (WH Z ÉS WH Z) uvueu} }ZÁR KÉSZLET WH-MODULHOZ (fali csövek) 887 KIEGÉSZÍTŐ WH CSŐKÉSZLET (fali csövek) 887 MENETES SZÁR KÉSZLET WH-MODULHOZ 8909 KIEGÉSZÍTŐ WH MENETES SZÁR KÉSZLET 8 MELEGVÍZ-KÉSZLET, WH 890 / 7

15 NIMBUS PLUS / Rendelhető fűtő funkcióval (NIMBUS PLUS), valamint fűtő és hűtő funkcióval (NIMBUS R PLUS) / Monoblokk hőszivattyú inverteres technológiával / Hőszivattyú rendelhető a, és 8 kw-os modellekhez / Fali modul egy- vagy kétzónás vezérléssel / Az Exogel készlet, a szelepkészlet és a szűrő a csomag része / A SENSYS rendszervezérlő és külső szonda szériatartozék ENERGETIKAI OSZTÁLY A ++ C A + C ÚJ 0 A Nuos berendezéssel kombinálva kiváló választás a lehető legmagasabb hatásfokhoz. NIMBUS PLUS ZZ[\]^_ `abc_ energetikai osztálya C-os fűtés energetikai osztálya KW Z KW Z KW Z KW Z 8 KW Z 8 KW Z A++ A++ A++ A++ A+ A+ A+ A+ A+ A+ A A CIKKSZÁM NIMBUS-R PLUS ZZ[\]^_ `abc_ energetikai osztálya C-os fűtés energetikai osztálya KW Z KW Z KW Z KW Z 8 KW Z 8 KW Z A++ A++ A++ A++ A+ A+ A+ A+ A+ A+ A A CIKKSZÁM /

16 Kültéri egység: / / / fűtőzónára FAGYÁLLÓ FŰTÉS HŰTÉS MŰSZAKI ADATOK KW KW 8 KW dajszint db(a) Levegő / Víz Monoblokk Inverter Előremenő víz min./max. hőmérséklete C 7/0 Üzemi tartomány / Levegő hőmérséklete C -0/ Üzem közbeni min. keringetési kapacitás l/h Névleges üzem közbeni keringetési kapacitás l/h Súly kg 0 7 Feszültség / Frekvencia V/ph/Hz 0//0 Maximális áramfelvétel A 7, efghf_ibjcklbcklfmn o\pqrs,,8,97 Hőteljesítmény* kw,,8 7, EER**,9,7,87 Hőteljesítmény** kw,8,9 7,7 v ˆ} } wz NIMBUS FS Z NIMBUS-R FS Z NIMBUS-R FS Z Típus Beltéri modul, szabadon álló Beltéri modul, szabadon álló Meleg víz előállítása Nincs Fűtés Igen Igen Igen Igen Hűtés Igen Igen Fűtő / hűtő zónák száma Felvett elektromos energia (integrált ellenállásokkal) kw (+) Fűtési tágulási tartály űrtartalma l 8 Feszültség / Frekvencia V/ph/Hz 0//0 TARTOZÉKOK A BERENDEZÉSHEZ MELLÉKELT TARTOZÉKOK }uv}ys moduláló rendszervezérlő SZELEP- ÉS SZŰRŐKÉSZLET EXOGEL KÉSZLET CIKKSZÁM szériatartozék szériatartozék szériatartozék TARTOZÉKOK A TELEPÍTÉSHEZ ~y ]p} ƒraulikus BIZTONSÁGI CSOPORT OS SZIFON M-ES TÖMLŐK M-ES TÖMLŐK 0808 KÜLTÉRI EGYSÉG GUMITALPKÉSZLET 0907 BIZTONSÁGI PÁRATARTALOM-MÉRŐ 89 HIDRAULIKAI TARTOZÉKOK, SZABADON ÁLLÓ, CSAK FŰTÉSHEZ (WH Z ÉS WH Z) uvueu} }ZÁR KÉSZLET WH-MODULHOZ (fali csövek) 887 KIEGÉSZÍTŐ WH CSŐKÉSZLET (fali csövek) 887 MENETES SZÁR KÉSZLET WH-MODULHOZ 8909 KIEGÉSZÍTŐ WH MENETES SZÁR KÉSZLET 8 HIDRAULIKAI TARTOZÉKOK, SZABADON ÁLLÓ, FŰTÉSHEZ HŰTÉSHEZ (WH Z ÉS WH Z) uvueu} }ZÁR KÉSZLET WH-MODULHOZ (fali csövek) 887 KIEGÉSZÍTŐ WH CSŐKÉSZLET (fali csövek) 887 MENETES SZÁR KÉSZLET WH-MODULHOZ 8909 KIEGÉSZÍTŐ WH MENETES SZÁR KÉSZLET 8 / 9

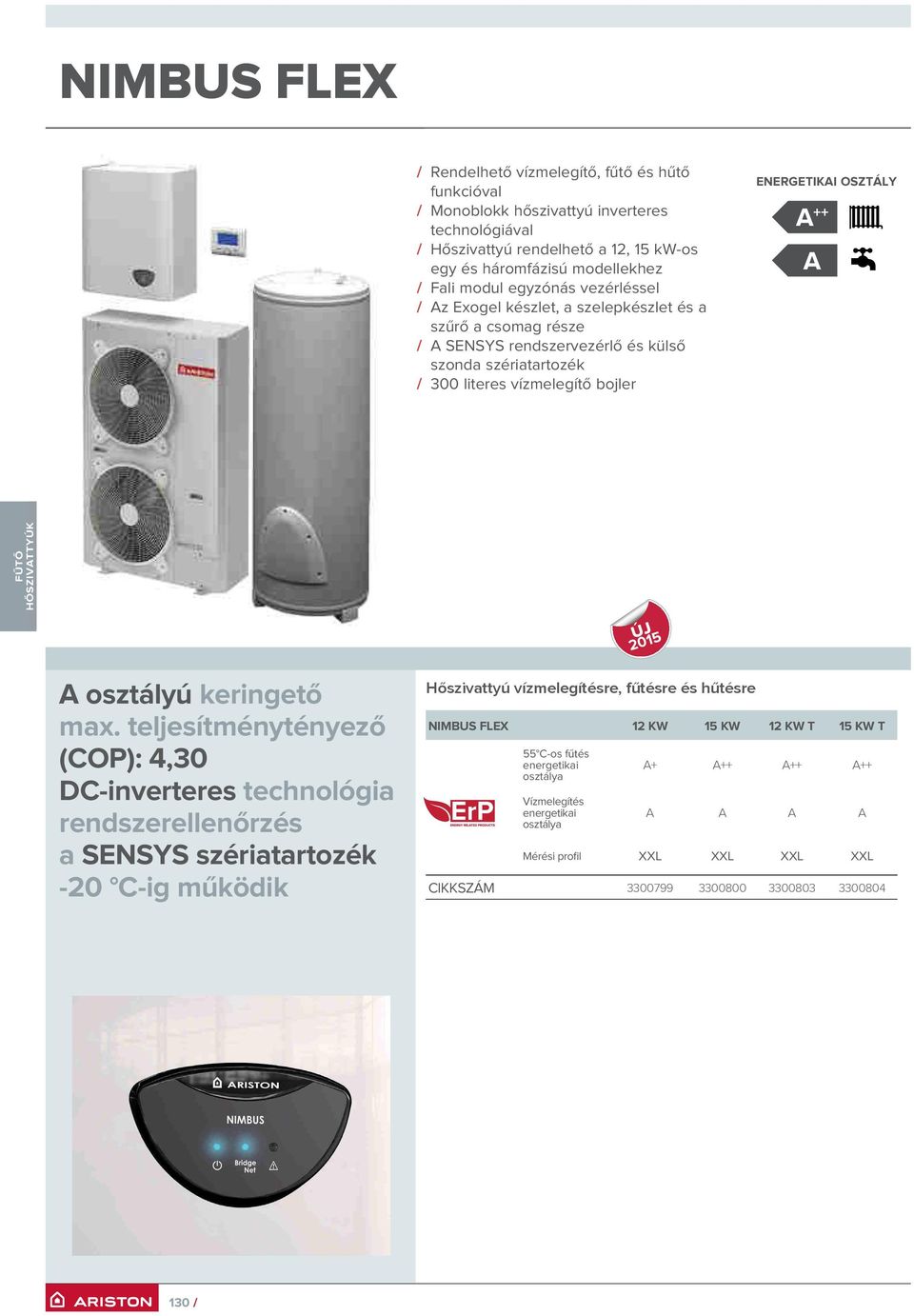

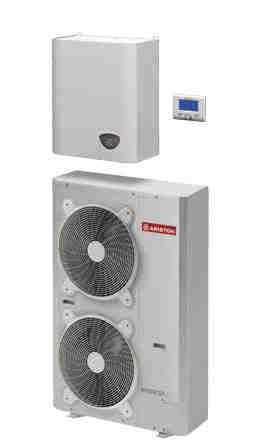

17 NIMBUS FLEX / Rendelhető vízmelegítő, fűtő és hűtő funkcióval / Monoblokk hőszivattyú inverteres technológiával / Hőszivattyú rendelhető a, kw-os egy és háromfázisú modellekhez / Fali modul egyzónás vezérléssel / Az Exogel készlet, a szelepkészlet és a szűrő a csomag része / A SENSYS rendszervezérlő és külső szonda szériatartozék / 00 literes vízmelegítő bojler ENERGETIKAI OSZTÁLY A ++ A ÚJ 0 A osztályú keringető max. teljesítménytényező (COP):,0 DC-inverteres technológia rendszerellenőrzés a SENSYS szériatartozék -0 C-ig működik NIMBUS FLEX KW KW KW T KW T ZZ[\]^_ `abc_ energetikai osztálya Vízmelegítés energetikai osztálya A+ A++ A++ A++ A A A A Mérési profil XXL XXL XXL XXL CIKKSZÁM /

18 Kültéri egység: / / hűtő zóna FAGYÁLLÓ FŰTÉS MELEGVÍZ HŰTÉS MŰSZAKI ADATOK KW M KW M KW T KW T Ševegő / Víz Monoblokk Inverter Zajszint db(a) Előremenő víz min./max. hőmérséklete C 7/0 Üzemi tartomány / Levegő hőmérséklete C -0/ Üzem közbeni min. keringetési kapacitás l/h 0 Névleges üzem közbeni keringetési kapacitás l/h Súly kg Feszültség / Frekvencia V/ph/Hz 0//0 00//0 Maximális áramfelvétel A 0 efghf_ibjcklbcklfmn o\pqrs,97,,, Hőteljesítmény* kw,0,,, EER**,,77,00,7 Hőteljesítmény** kw,,8,,8 efghf_ibjcklbcklfmn o\pqr tm uv wxwyz _mf{ kb,0,,0, Mérési profil az EN 7 szerint XXL Vízmelegítés időtartama a beállított hőfokra ( C) h:min :0 :0 :0 :0 A kevert víz mennyisége l v ˆ} ]L Típus Beltéri, fali modul Meleg víz előállítása Igen (a mellékelt melegvízes készlettel) Fűtés Igen Hűtés Igen Fűtő / hűtő zónák száma Felvett elektromos energia (integrált ellenállásokkal) kw (++) Fűtési tágulási tartály űrtartalma l 8 Melegvíz-tároló típusa egy csőkígyós Korrózióvédelem aktív titánium anód + magnéziumanód Melegvíz-tároló tartály űrtartalma l 00 Feszültség / Frekvencia V/ph/Hz 0//0-00//0 TARTOZÉKOK A BERENDEZÉSHEZ MELLÉKELT TARTOZÉKOK }uv}ys moduláló rendszervezérlő SZELEP- ÉS SZŰRŐKÉSZLET EXOGEL KÉSZLET CIKKSZÁM szériatartozék szériatartozék szériatartozék TARTOZÉKOK A TELEPÍTÉSHEZ ~y ]p} ƒraulikus BIZTONSÁGI CSOPORT OS SZIFON M-ES TÖMLŐK M-ES TÖMLŐK 0808 KÜLTÉRI EGYSÉG GUMITALPKÉSZLET 0907 BIZTONSÁGI PÁRATARTALOM-MÉRŐ 89 HIDRAULIKAI TARTOZÉKOK, FALI, FŰTÉSHEZ HŰTÉSHEZ (WH L) uvueu} }ZÁR KÉSZLET WH-L MODULHOZ (fali csövek) 889 KIEGÉSZÍTŐ WH-L CSŐKÉSZLET (fali csövek) 8897 MELEGVÍZ-KÉSZLET, WH-L 890 /

19 NIMBUS PLUS / Rendelhető fűtő és hűtő funkcióval / Monoblokk hőszivattyú inverteres technológiával / Hőszivattyú rendelhető a, kw-os egy- és háromfázisú modellekhez / Fali modul egyzónás vezérléssel / Az Exogel készlet, a szelepkészlet és a szűrő a csomag része / A SENSYS rendszervezérlő és külső szonda szériatartozék ENERGETIKAI OSZTÁLY A ++ C A + C ÚJ 0 A Nuos berendezéssel kombinálva kiváló választás a lehető legmagasabb hatásfokhoz. NIMBUS-R PLUS KW KW KW T KW T ZZ[\]^_ `abc_ energetikai osztálya C-os fűtés energetikai osztálya A+ A++ A++ A++ A+ A+ A+ A+ CIKKSZÁM /

20 Kültéri egység: / / hűtő zóna FAGYÁLLÓ FŰTÉS HŰTÉS MŰSZAKI ADATOK KW M KW M KW T KW T Ševegő / Víz Monoblokk Inverter Zajszint db(a) Előremenő víz min./max. hőmérséklete C 7/0 Üzemi tartomány / Levegő hőmérséklete C -0/ Üzem közbeni min. keringetési kapacitás l/h 0 Névleges üzem közbeni keringetési kapacitás l/h Súly kg Feszültség / Frekvencia V/ph/Hz 0//0 00//0 Maximális áramfelvétel A 0 efghf_ibjcklbcklfmn o\pqrs,97,,, Hőteljesítmény* kw,0,,, EER**,,77,00,7 Hőteljesítmény** kw,,8,,8 v ˆ} ]L Típus Beltéri, fali modul Meleg víz előállítása Nem Fűtés Igen Hűtés Igen Fűtő / hűtő zónák száma Felvett elektromos energia (integrált ellenállásokkal) kw (++) Fűtési tágulási tartály űrtartalma l 8 Feszültség / Frekvencia V/ph/Hz 0//0-00//0 TARTOZÉKOK A BERENDEZÉSHEZ MELLÉKELT TARTOZÉKOK }uv}ys moduláló rendszervezérlő SZELEP- ÉS SZŰRŐKÉSZLET EXOGEL KÉSZLET CIKKSZÁM szériatartozék szériatartozék szériatartozék TARTOZÉKOK A TELEPÍTÉSHEZ ~y ]p} ƒraulikus BIZTONSÁGI CSOPORT OS SZIFON M-ES TÖMLŐK M-ES TÖMLŐK 0808 KÜLTÉRI EGYSÉG GUMITALPKÉSZLET 0907 BIZTONSÁGI PÁRATARTALOM-MÉRŐ 89 HIDRAULIKAI TARTOZÉKOK, FALI, FŰTÉSHEZ HŰTÉSHEZ (WH L) uvueu} }ZÁR KÉSZLET WH-L MODULHOZ (fali csövek) 889 KIEGÉSZÍTŐ WH-L CSŐKÉSZLET (fali csövek) 8897 MELEGVÍZ-KÉSZLET, WH-L 890 /

21 ZETEVŐK JEGYZÉKE Leírás Cikkszám NIMBUS EXTERNAL UNIT 0 kw Cod NIMBUS EXTERNAL UNIT 0 kw Cod. 009 Œ Ž US KW Z 00 NIMBUS PLUS KW Z 00 NIMBUS PLUS KW Z 00 NIMBUS PLUS KW Z 00 NIMBUS PLUS 8KW Z 00 NIMBUS PLUS 8KW Z 00 NIMBUS COMPACT KW Z 007 NIMBUS COMPACT KW Z 008 NIMBUS COMPACT KW Z 009 NIMBUS COMPACT KW Z 0070 NIMBUS COMPACT 8KW Z 007 NIMBUS COMPACT 8KW Z 007 NIMBUS FLEX KW Z 007 NIMBUS FLEX KW Z 007 NIMBUS FLEX KW Z 007 NIMBUS FLEX KW Z 007 NIMBUS FLEX 8KW Z 0077 NIMBUS FLEX 8KW Z 0078 NIMBUS EXTERNAL UNIT 08 kw Cod. 009 NIMBUS-R PLUS kw Z 0078 NIMBUS-R PLUS kw Z 0078 NIMBUS-R PLUS kw Z 0078 NIMBUS-R PLUS kw Z 0078 NIMBUS-R PLUS 8kW Z 0078 NIMBUS-R PLUS 8kW Z 0078 NIMBUS-R COMPACT kw Z NIMBUS-R COMPACT kw Z NIMBUS-R COMPACT kw Z NIMBUS-R COMPACT kw Z NIMBUS-R COMPACT 8kW Z 0079 NIMBUS-R COMPACT 8kW Z 0079 NIMBUS-R FLEX kw Z 0079 NIMBUS-R FLEX kw Z 0079 NIMBUS-R FLEX kw Z 0079 NIMBUS-R FLEX kw Z 0079 NIMBUS-R FLEX 8kW Z NIMBUS-R FLEX 8kW Z NIMBUS-R PLUS kw 0080 NIMBUS EXTERNAL UNIT kw Cod. 000 NIMBUS-R PLUS kw 0080 NIMBUS EXTERNAL UNIT kw Cod. 000 NIMBUS-R PLUS kw T 0080 NIMBUS-R PLUS kw T 0080 NIMBUS-R FLEX kw NIMBUS-R FLEX kw NIMBUS-R FLEX kw T 0080 NIMBUS-R FLEX kw T 0080 NIMBUS EXTERNAL UNIT kw T Cod. 000 NIMBUS EXTERNAL UNIT kw T Cod. 000 NIMBUS WH Z Cod. 009 NIMBUS WH Z Cod. 009 NIMBUS WH-R Z Cod NIMBUS WH-R Z Cod /

22 NIMBUS WH-L Cod. 008 NIMBUS FS Z Cod. 009 NIMBUS FS Z Cod. 009 NIMBUS FS-R Z Cod. 008 NIMBUS FS-R Z Cod. 008 CD 80 H Cod. 00 CD 00 H Cod. 00 HP EXOGEL KIT Cod. 877 HP FILTER AND VALVES KIT Cod HP INDOOR MODULE DHW KIT Cod. 878 HP DHW KIT - R Cod. 890 HP DHW KIT - LR Cod. 890 NIMBUS WH ERP IT Cod. 898 NIMBUS FS ERP IT Cod. 899 NIMBUS WH-R ERP IT Cod. 890 NIMBUS FS-R ERP IT Cod. 89 NIMBUS WH-L ERP IT Cod. 89 /

23 NIMBUS kültéri egység / Kefe nélküli motor a lehető legalacsonyabb zajszint érdekében / Dupla forgódugattyús kompresszor ( kw egyetlen forgódugattyú teljesítménye), amely csendes és hatékony működést biztosít / Széles tartományban modulálható teljesítmény / Hidraulikus csatlakozás az egyszerű telepítéshez / Kompakt méret š œ žÿ ž œ 0 Működési határértékek fűtésnél 70 A 8 0 kw kw A B B A Előremenő víz hőmérséklete ( C) B Kültéri levegő hőmérséklete ( C) /

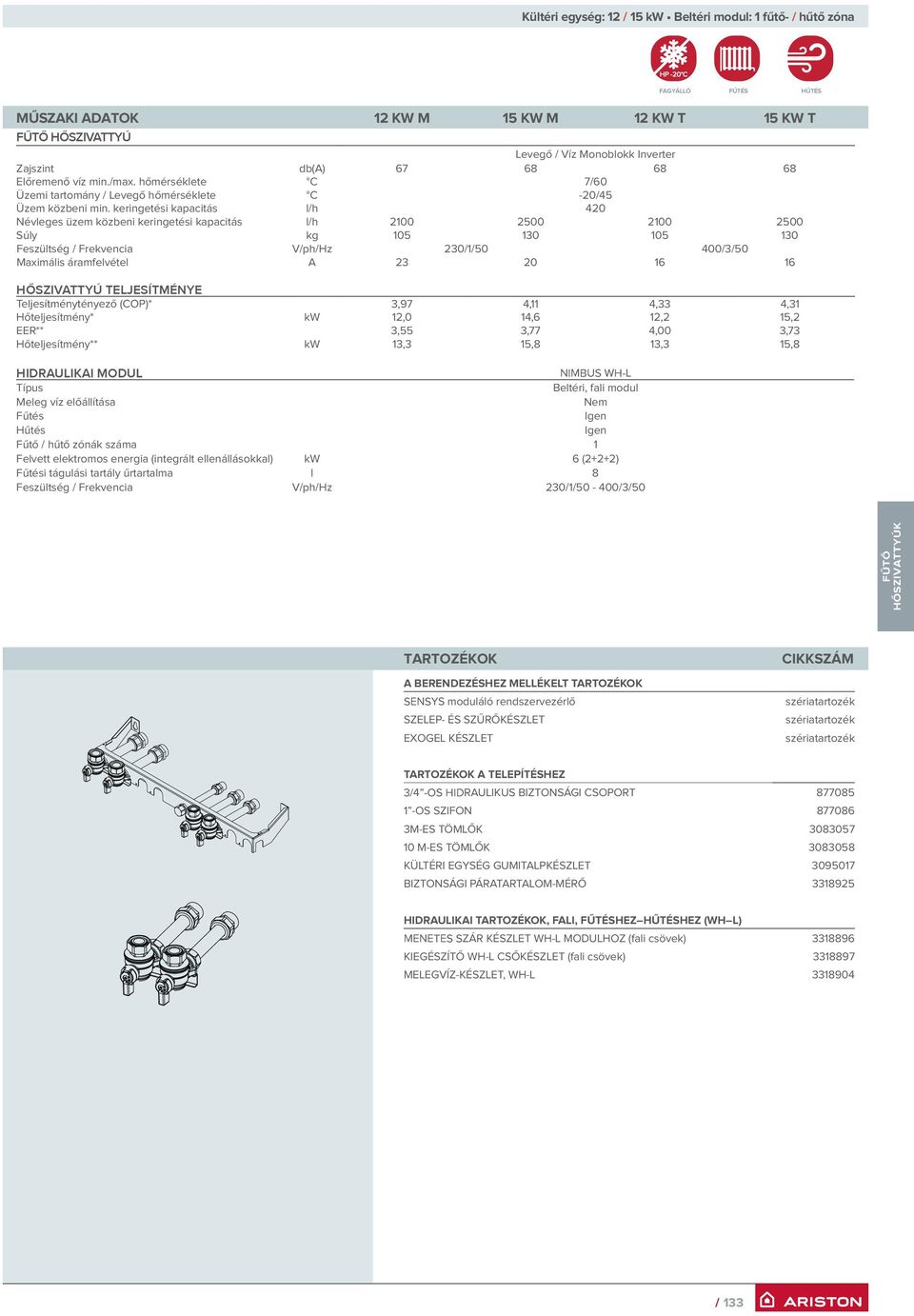

24 MÉRETEK Kültéri egység: / / 8 kw M M M M / F 87 / F 0 Minimális térközök a telepítésnél MŰSZAKI ADATOK KW KW 8 KW KW M KW T KW M KW T ª«±±²³ ± µ Levegő / Víz Monoblokk Inverter Felhasználás Fűtés / Hűtés / Vízmelegítés Hűtőközeg R0A Terhelés kg,9,0,80,0,0,8,8 Zajszint db(a) Előremenő víz min./max. hőmérséklete C 7/0 Üzemi tartomány / Levegő hőmérséklete C -0/ Üzem közbeni min. keringetési kapacitás l/h Névleges üzem közbeni keringetési kapacitás l/h Súly kg Feszültség / Frekvencia V/ph/Hz 0//0 0//0 0//0 0//0 00//0 00//0 00//0 Maximális áramfelvétel A 7, 0 ¹º ±»¼½²±¼½² «¾ ÀÁÂÃ,,8,97,97,,, Hőteljesítmény* kw,,8 7,,0,,, EER**,9,7,87,,77,00,7 Hőteljesítmény** kw,8,9 7,7,,8,,8 ÄÄÅÅÆÇÅ Kizárólag valamelyik Nimbus-termékcsomag részeként értékesíthető / 7

25 NIMBUS WH beltéri egység / Vezérlőmodul, csak fűtőberendezésekhez / Folyamatos szabályozású keringetők / Moduláris teljesítményű tartalék elektromos ellenállás (+ kw) / Hidraulikus csatlakozások a berendezés alján / Integrált elektronikus kártya / 8 literes tágulási tartály / Rendelhető egyzónás (WH Z) és kétzónás (WH Z) változatban / A modulba beépíthető a melegvízcsatlakozást szolgáló készlet /, és 8 kw-os kültéri egységekkel kombinálható ÈÉÊËÌÍÎÌÏÐÏÌÑ 7. Keringető. bar-os biztonsági szelep. Nyomásmérő óra. A fűtőberendezés visszatérő víz hőmérséklet-érzékelője. Nyomáskapcsoló.. zóna előremenő hőérzékelő szondája 7.. zóna visszatérő hőmérséklet-érzékelő szondája 8.. zóna előremenő hőérzékelő szondája 9.. zóna visszatérő hőmérséklet-érzékelő szondája 0.. zóna moduláló keringetője.. zóna moduláló keringetője.. zóna keverőszelep. Hidraulikus szeparátor. Automatikus légtelenítő. Tágulási tartály. A fűtőberendezéshez előremenő ág hőmérséklet-szondája 7. Automatikus légtelenítő 8. Automatikus működtetésű biztonsági termosztát 9. Manuális működtetésű biztonsági termosztát 0. A fűtés tartalék ellenállása (+ kw kw) /

26 MÉRETEK Kétzónás beltéri fali egység A B C D E F ÒÓ A kültéri egységtől érkező meleg víz nyomóága G M B. A kültéri egység felé visszatérő hideg víz G M C. Meleg víz nyomóága a berendezés felé,. ZÓNA G ¾ M D. A berendezéstől visszatérő hideg víz,. ZÓNA G ¾ M E. Meleg víz nyomóága a berendezés felé,. ZÓNA G ¾ M (solo WH Z) F. A berendezéstől visszatérő hideg víz,. ZÓNA G ¾ M (solo WH Z) ä åæçèæéêæëìíåæ îééïçðñòîíóô óæéæõöóìíêñåæéêæééñíëóôç ô êøéóìå és a beltéri egység csatlakozásai között 0 Nyomás mce ÜÝÞ kw A 7K és K delta T közötti működési tartományt javasoljuk, amelyet vastag görbével jelöltünk (7 C C). 7k 8kW k ßà±¼ á½âã â» Keringetők típusa A-osztályú folyamatosan moduláló Zajszint db(a) 9 Felvett elektromos energia (integrált ellenállásokkal) kw (+) (+) Tágulási tartály űrtartalma l 8 8 Súly kg 0, Feszültség / Frekvencia V/ph/Hz 0//0 0//0 ÄÄÅÅÆÇÄ 009 ÚÛÛ áramlási sebesség l/h Rendelkezésre álló nyomás kültéri egység Nyomás mce Ö Ø kw A 7K és K delta T közötti működési tartományt javasoljuk, amelyet vastag görbével jelöltünk (7 C C). 7k 8kW 0 ÔÕÕ áramlási sebesség l/h k Rendelkezésre álló nyomás. és. fűtési zóna Nyomás mce 0 Ù áramlási sebesség l/h FIGYELEM A minimális áramlási sebesség a kültéri egységen belül: 8 kw = 0 l / h. Számoljunk legkevesebb 00 l / h biztonsági tartalékkal, hogy kevesebb problémánk adódjon a szűrő elrakódásával ù âúá¹ û ¹» ¹² ã ü»ý þ± ú»¼ãcsomag részeként értékesíthető / 9

27 NIMBUS WH-R beltéri egység / Vezérlőmodul fűtőés hűtőberendezésekhez / Folyamatos szabályozású keringetők / Moduláris teljesítményű tartalék elektromos ellenállás (+ kw) / Hidraulikus csatlakozások a berendezés alján / Integrált elektronikus kártya / 8 literes tágulási tartály / Rendelhető egyzónás (WH Z) és kétzónás (WH Z) változatban / A modulba beépíthető a melegvízcsatlakozást szolgáló készlet /, és 8 kw-os kültéri egységekkel kombinálható ÿq 7. Keringető. bar-os biztonsági szelep. Nyomásmérő óra. A fűtőberendezés visszatérő víz hőmérséklet-érzékelője. Nyomáskapcsoló.. zóna előremenő hőérzékelő szondája 7.. zóna visszatérő hőmérséklet-érzékelő szondája 8.. zóna előremenő hőérzékelő szondája 9.. zóna visszatérő hőmérséklet-érzékelő szondája 0.. zóna moduláló keringetője.. zóna moduláló keringetője.. zóna keverőszelep. Hidraulikus szeparátor. Automatikus légtelenítő. Tágulási tartály. A fűtőberendezéshez előremenő ág hőmérséklet-szondája 7. Automatikus légtelenítő 8. Automatikus működtetésű biztonsági termosztát 9. Manuális működtetésű biztonsági termosztát 0. A fűtés tartalék ellenállása (+ kw kw). Kondenzleürítő. Kondenzgyűjtő tálka MEGJEGYZÉS: Készítsünk elő egy kondenzleürítőt a beltéri modul közelébe! /

28 MÉRETEK Kétzónás beltéri fali egység ÒÓ A kültéri egységtől érkező meleg víz nyomóága G M B. A kültéri egység felé visszatérő hideg víz G M C. Meleg víz nyomóága a berendezés felé,. ZÓNA G ¾ M D. A berendezéstől visszatérő hideg víz,. ZÓNA G ¾ M E. Meleg víz nyomóága a berendezés felé,. ZÓNA G ¾ M (solo WH Z) F. A berendezéstől visszatérő hideg víz,. ZÓNA G ¾ M (solo WH Z) A B C D E F ä åæçèæéêæëìíåæ îééïçðñòîíóô óæéæõöóìíêñåæéêæééñíëóôç ô êøéóìå és a beltéri egység csatlakozásai között Nyomás mce 7 kw 8kW áramlási sebesség l/h 8 7 Rendelkezésre álló nyomás kültéri egység Nyomás mce kw A 7K és K delta T közötti működési tartományt javasoljuk, amelyet vastag görbével jelöltünk (7 C C). A 7K és K delta T közötti működési tartományt javasoljuk, amelyet vastag görbével jelöltünk (7 C C). 8 ßà±¼ á½âã â» Keringetők típusa A-osztályú folyamatosan moduláló Zajszint db(a) 9 Felvett elektromos energia (integrált ellenállásokkal) kw (+) (+) Tágulási tartály űrtartalma l 8 8 Súly kg 0, Feszültség / Frekvencia V/ph/Hz 0//0 0//0 ÄÄÅÅ<Ç áramlási sebesség l/h 8 7 Rendelkezésre álló nyomás. és. fűtési zóna Nyomás mce áramlási sebesség l/h FIGYELEM A minimális áramlási sebesség a kültéri egységen belül: 8 kw = 0 l / h. Számoljunk legkevesebb 00 l / h biztonsági tartalékkal, hogy kevesebb problémánk adódjon a szűrő elrakódásával ù âúá¹ û ¹» ¹² ã ü»ý þ± ú»¼ãcsomag részeként értékesíthető /

29 NIMBUS WH-L beltéri egység / Vezérlőmodul fűtőés hűtőberendezésekhez / Folyamatos szabályozású keringetők / Moduláris teljesítményű tartalék elektromos ellenállás (+ kw) / Hidraulikus csatlakozások a berendezés alján / Integrált elektronikus kártya / 8 literes tágulási tartály / Rendelhető egyzónás (WH Z) és kétzónás (WH Z) változatban / A modulba beépíthető a melegvízcsatlakozást szolgáló készlet / és kw-os kültéri egységekkel kombinálható ÿq. Keringető. A fűtő- / hűtőberendezés visszatérő víz hőmérséklet-érzékelője. Ürítőszelep. Tágulási tartály. Automatikus légtelenítő. A fűtő- / hűtőberendezés előremenő ág hőmérséklet-szondája 7. Automatikus működtetésű biztonsági termosztát 8. Manuális működtetésű biztonsági termosztát 9. A fűtés tartalék ellenállása (+kw kw) 0. Nyomásmérő óra. Nyomáskapcsoló. bar-os biztonsági szelep. Kondenzleürítő. Kondenzgyűjtő tálka MEGJEGYZÉS: Készítsünk elő egy kondenzleürítőt a beltéri modul közelébe! /

30 MÉRETEK Egyzónás beltéri fali egység A B C D ÒÓ A kültéri egységtől érkező meleg/hideg víz nyomóága G M B. A kültéri egység felé visszatérő meleg/hideg víz G M C. meleg/hideg víz nyomóága a berendezés felé G ¾ M D. A berendezéstől visszatérő meleg/hideg víz G ¾ M ä åæçèæéêæëìíåæ îééïçðñòîíóô óæéæõöóìíêñåæéêæééñíëóôç ô êøéóìå és a beltéri egység csatlakozásai között Nyomás mce áramlási sebesség l/h ßà±¼ á½âã â» Keringetők típusa A-osztályú folyamatosan moduláló Felvett elektromos energia (integrált ellenállásokkal) kw (++) Tágulási tartály űrtartalma l 8 Súly kg 0 Feszültség / Frekvencia V/ph/Hz 0//0 vagy 00//0 ÄÄÅÅÆÇÄ FIGYELEM A minimális áramlási sebesség a kültéri egységen belül: Kültéri egység kw = 0 l / h Kültéri egység kw = 0 l / h Számoljunk legkevesebb 00 l / h biztonsági tartalékkal, hogy kevesebb problémánk adódjon a szűrő elrakódásával K!"#csomag részeként értékesíthető /

31 NIMBUS FS beltéri egység / Vezérlőmodul csak fűtőberendezésekhez / Folyamatos szabályozású keringetők / Moduláris teljesítményű tartalék elektromos ellenállás (+ kw) / Hidraulikus csatlakozások a berendezés hátsó részén / Integrált elektronikus kártya / 8 literes tágulási tartály / Rendelhető egyzónás (FS Z) és kétzónás (FS Z) változatban / Integrált 80 literes vízmelegítő /, és 8 kw-os kültéri egységekkel kombinálható ÿq. Keringető. bar-os biztonsági szelep. Ürítőszelep. Nyomáskapcsoló. Nyomásmérő óra. Tágulási tartály 7.. zóna moduláló keringetője 8.. zóna visszatérő hőmérséklet-érzékelő szondája 9.. zóna előremenő hőérzékelő szondája 0. Hidraulikus szeparátor. Keverőszelep. Automatikus légtelenítő.. zóna előremenő hőérzékelő szondája.. zóna visszatérő hőmérséklet-érzékelő szondája.. zóna moduláló keringetője. A fűtőberendezéshez előremenő ág hőmérséklet-szondája 7. Váltószelep 8. Ürítőszelep 9. Automatikus légtelenítő 0. Automatikus működtetésű biztonsági termosztát. Manuális működtetésű biztonsági termosztát. A fűtés tartalék ellenállása (+ kw kw). A fűtőberendezés visszatérő víz hőmérséklet-érzékelője. Melegvízgyűjtő /

32 MÉRETEK Egy- vagy kétzónás szabadon álló beltéri egység A$ A kültéri egységtől érkező meleg víz nyomóága G M B. A kültéri egység felé visszatérő hideg víz G M C. Meleg víz nyomóága a berendezés felé,. ZÓNA G ¾ M D. A berendezéstől visszatérő hideg víz,. ZÓNA G ¾ M E. Meleg víz nyomóága a berendezés felé,. ZÓNA G ¾ M (solo WH Z) F. A berendezéstől visszatérő hideg víz,. ZÓNA G ¾ M (solo WH Z) G. Előremenő háztartási meleg víz G¾ M H. Beérkező háztartási hideg víz G¾ M F E C D A G B H ä åæçèæéêæëìíåæ îééïçðñòîíóô óæéæõöóìíêñåæéêæééñíëóôç ô êøéóìå és a beltéri egység csatlakozásai között Nyomás mce 0 +,, áramlási sebesség l/h -./ kw '() kw 7k 7k 8kW Rendelkezésre álló nyomás kültéri egység Nyomás mce A 7K és K delta T közötti működési tartományt javasoljuk, amelyet vastag görbével jelöltünk (7 C C). 8kW k A 7K és K delta T közötti működési tartományt javasoljuk, amelyet vastag görbével jelöltünk (7 C C). k F"# Keringetők típusa A-osztályú folyamatosan moduláló Zajszint db(a) 9 Felvett elektromos energia (integrált ellenállásokkal) kw (+) (+) Tágulási tartály űrtartalma l 8 8 Háztartási melegvízgyűjtő űrtartalma l Háztartási melegvízgyűjtő típusa Egy csőkígyós bojler Kazán belső védelme Titánium zománcozás Korrózióvédelem Aktív titánium anód + magnéziumanód Háztartási melegvíz csatlakozásai / / Súly kg 0 0 Feszültség / Frekvencia V/ph/Hz 0//0 0//0 7799:;: %&& áramlási sebesség l/h 0 Rendelkezésre álló nyomás. és. fűtési zóna Nyomás mce * áramlási sebesség l/h FIGYELEM A minimális áramlási sebesség a kültéri egységen belül: 8 kw = 0 l / h. Számoljunk legkevesebb 00 l / h biztonsági tartalékkal, hogy kevesebb problémánk adódjon a szűrő elrakódásával K!"#csomag részeként értékesíthető /

33 NIMBUS FS-R beltéri egység / Vezérlőmodul fűtőés hűtőberendezésekhez / Folyamatos szabályozású keringetők / Moduláris teljesítményű tartalék elektromos ellenállás (+ kw) / Hidraulikus csatlakozások a berendezés hátsó részén / Integrált elektronikus kártya / 8 literes tágulási tartály / Rendelhető egyzónás (FS Z) és kétzónás (FS Z) változatban / Integrált 80 literes vízmelegítő /, és 8 kw-os kültéri egységekkel kombinálható ÿq. Keringető. bar-os biztonsági szelep. Ürítőszelep. Nyomáskapcsoló. Nyomásmérő óra. Tágulási tartály 7.. zóna moduláló keringetője 8.. zóna visszatérő hőmérséklet-érzékelő szondája 9.. zóna előremenő hőérzékelő szondája 0. Hidraulikus szeparátor. Keverőszelep. Automatikus légtelenítő.. zóna előremenő hőérzékelő szondája.. zóna visszatérő hőmérséklet-érzékelő szondája.. zóna moduláló keringetője. A fűtőberendezéshez előremenő ág hőmérséklet-szondája 7. Váltószelep 8. Ürítőszelep 9. Automatikus légtelenítő 0. Automatikus működtetésű biztonsági termosztát. Manuális működtetésű biztonsági termosztát. A fűtés tartalék ellenállása (+ kw kw). A fűtőberendezés visszatérő víz hőmérséklet-érzékelője. Melegvízgyűjtő MEGJEGYZÉS: Készítsünk elő egy kondenzleürítőt a beltéri modul közelébe! /

34 MÉRETEK Egy- vagy kétzónás szabadon álló beltéri egység F E C D A G B H 8 A$ A kültéri egységtől érkező meleg víz nyomóága G M B. A kültéri egység felé visszatérő hideg víz G M C. Meleg víz nyomóága a berendezés felé,. ZÓNA G ¾ M D. A berendezéstől visszatérő hideg víz,. ZÓNA G ¾ M E. Meleg víz nyomóága a berendezés felé,. ZÓNA G ¾ M (solo WH Z) F. A berendezéstől visszatérő hideg víz,. ZÓNA G ¾ M (solo WH Z) G. Előremenő háztartási meleg víz G¾ M H. Beérkező háztartási hideg víz G¾ M 8 N OPRSPTUPVWXOP YTTZ R[\]YX^ _ ^PTP`a^WXU\O PT UPTT \XV^_Rb _ UcT^WOb és a beltéri egység csatlakozásai között Nyomás mce 0 DEE áramlási sebesség l/h GHI?@B kw kw 7k 7k 8kW Rendelkezésre álló nyomás kültéri egység Nyomás mce A 7K és K delta T közötti működési tartományt javasoljuk, amelyet vastag görbével jelöltünk (7 C C). 8kW k A 7K és K delta T közötti működési tartományt javasoljuk, amelyet vastag görbével jelöltünk (7 C C). k F"# Keringetők típusa A-osztályú folyamatosan moduláló Zajszint db(a) 9 Felvett elektromos energia (integrált ellenállásokkal) kw (+) (+) Tágulási tartály űrtartalma l 8 8 Háztartási melegvízgyűjtő űrtartalma l Háztartási melegvízgyűjtő típusa Egy csőkígyós bojler Kazán belső védelme Titánium zománcozás Korrózióvédelem Aktív titánium anód + magnéziumanód Háztartási melegvíz csatlakozásai / / Súly kg 0 0 Feszültség / Frekvencia V/ph/Hz 0//0 0//0 7799JLM =>> áramlási sebesség l/h 0 Rendelkezésre álló nyomás. és. fűtési zóna Nyomás mce C áramlási sebesség l/h FIGYELEM A minimális áramlási sebesség a kültéri egységen belül: 8 kw = 0 l / h. Számoljunk legkevesebb 00 l / h biztonsági tartalékkal, hogy kevesebb problémánk adódjon a szűrő elrakódásával K!"#csomag részeként értékesíthető / 7

35 90 Egy csőkígyós bojler CD 80 H BOJLER / Titánium zománccal bevont acél kazán / Aktív anód (Protech) + magnéziumanód / Visszakeringetés / Kémlelő karima / Hosszú csőkígyó Ø00 00 q""d l 77 Csőkígyó fűtőfelülete m, Maximális üzemi nyomás bar 7 Hőveszteség W 7 Maximális hőmérséklet C 70 Terheletlen tömeg kg Energetikai osztálya C CIKKSZÁM efghijkilmlin. Bojler nyomóága. Bojler visszatérő vezetéke. Meleg víz kimenet. Hideg víz bemenet. Leürítő 8 /

36 Egy csőkígyós bojler CD 00 H BOJLER / Titánium zománccal bevont acél kazán / Aktív anód (Protech) + magnéziumanód / Visszakeringetés / Kémlelő karima / Hosszú csőkígyó.. 0 q""d l 8 Csőkígyó fűtőfelülete m, Maximális üzemi nyomás bar 7 Hőveszteség W 8 Maximális hőmérséklet C 70 Terheletlen tömeg kg Energetikai osztálya C CIKKSZÁM 00 Ø efghijkilmlin. Bojler nyomóága. Bojler visszatérő vezetéke. Meleg víz kimenet. Hideg víz bemenet. Leürítő / 9

37 NIMBUS ÁLTALÁNOS TELEPÍTÉSI RAJZOK VE VE 0 /

38 ÁLTALÁNOS TELEPÍTÉSI RAJZOK VE B A VE /
