1 A kényelem új generációja CLAS, CLAS SYSTEM KOMBINÁLT ÜZEMÛ ÉS FÛTŐ FALI GÁZKÉSZÜLÉK CSALÁD AUTO FUNKCIÓVAL

2 A környezeti viszonyokhoz alkalmazkodó kazán Személyreszabott komfort/maximális teljesítmény/gazdaságos fogyasztás(legalábbkal kevesebb, mint a hagyományos, 2 csillagos energiafelhasználású kazánok esetében)/könnyű kezelhetőség/ Multifunkcionális és digitális kezelőfelület/28 kw maximális teljesítmény/exkluzív külsõ/rendkívül csendes üzemmód

3 Hangolódj rá a kényelem új formájára Új, intelligens funkciók Új design és digitális kijelzõ Biztonság és kényelem Egyszerű telepítés/ipxd villamos védettség (FF)/Kompakt méret/ Vezeték nélküli szobatermosztát/könnyű hozzáférhetőség/ Egyszerû karbantartás/egyszerűsített alkatrészek/önellenőrzés

4 Az intelligens technológia beköltözött az új Ariston készülékek révén a lakásokba: az új AUTO funkció révén Energia, környezet és komfort tökéletes harmóniában Végre élvezheti a tökéletes kényelmet csökkenő energiafogyasztás mellett melyet a kazánok új vezérlése és a hozzá kapcsolódó új technológia tesz lehetővé. Az AUTO funkció választásával az Ariston kazán a környezeti tulajdonságok és a kazánhoz csatlakoztatott szabályzó egységek figyelembevételével a legoptimálisabb paraméterekkel fog működni.

5 Nagyobb hatékonyság Maximális megtakarítás Tökéletes komfort + Energia megtakarítás AUTO funkció nélküli hagyományos kazán működése AUTO funkcióval ellátott CLAS kazán működése teljesítmény komfort HMV biztosítás Személyre szabható komfort, csúcsteljesítmény és igazi megtakarítás Ezelőtt a teljesítménynövelés egyet jelentett a gáz és pénz kiadás megnövekedésével. Az intelligens AUTOfunkcióval, a fejlett érzékelőkkel, az időjárásfüggő rendszerrel, csillagos hatásfokkal és csillagos HMV hatásfok biztosítással most már élvezheti a tökéletes kényelmet észszerû és takarékos gázhasználat mellett.

6 Digitális kijelzõ és exkluzív külsõ ÚJ INFO GOMB Informálja a felhasználót a rendszer állapotáról Tökéletes mûködés Az új Ariston gázkészülék az INFO rendszeren keresztül kommunikál Önnel, ami azonnal elérhetõvé teszi a kazán mûködésével kapcsolatos információkat.

7 Egyedi funkciók KOMFORT RENDSZER A villamos alkatrészek (ventilátor és a modulációs szivattyú) beállítják magukat a rendszernek legmegfelelőbb állapotra. Ez határozott energia csökkentést eredményez az állandó kényelem megvalósítása érdekében. Azonban határtalan a hõmérséklet változtatás lehetősége az Ön számára: A csúcsteljesítmény nagyfokú rugalmasságot eredményez. Miután kiválasztotta az intelligens KOMFORT PLUS rendszert, akár másodperc alatt elérheti az optimális melegvíz hőmérsékletet. Míg KOMFORT MODE funkcióban 0 percig biztosítja az optimális melegvíz ellátást. Optimális teljesítmény Komfort Plus Meleg víz másodperc alatt, akármikor nyitja meg a csapot Komfort Mode Meleg víz 0 percen keresztül miután elzárta a csapot. RENDKÍVÛL CSENDES MÛKÖDÉS A Clas gázkazánt a komfort fokozatban a rendkívûl csendes üzemmód jellemzi, mivel a modulációs szivattyú a nap nagy részében alacsony fordulatszámon dolgozik. Ez által minimális a kazán energia fogyasztása is.

8 Új műszerfal Digitális kijelzõ. ledes digitális kijelzõ 2. RESET gomb. Piros hibajelzõ LED 4. Sárga komfortjelzõ LED. Nyomásmérõ óra 6. Fûtés hõfokszabályozó gomb 7. gomb 8. Menü /o.k. gomb 9. Menü kilépés gomb 0. + gomb. On/Off gomb 2. HMV/hõfokszabályozó gomb. Zöld autofunkciót jelzõ LED 4. AUTO gomb. Komfort gomb

9 Hatékonyság és komfort bármilyen igényre CLAS SYSTEM Kompakt méret, hatékonyság, könnyűkezelhetőség. Ezzel egyidejűleg a vezérlő panel irányítja az összes megszokott biztonsági funkciót: a blokkolásgátló funkció tökéletes működést biztosít még hosszúidejű leállás után is biztonsági lekapcsolás és kéményseprő funkció túlnyomás elleni védelem, hogy megvédje a hőcserélőt az esetleges hősokktól és egy hirtelen vízhiány károsító hatásától MINDEN TÖKÉLETES IRÁNYÍTÁS ALATT Működési állapot azonnali kijelzése Hiba történet kijelzése Digitális hiba kijelzés széles termékskála maximális melegvíz komfort a BACD tárolóval hőközpontként Clas System Hőközpont: A BACD Pro Tech indirekt tároló csatlakoztatásával nagy teljesítményű fűtési rendszer jön létre. Nagyon nagy mennyiségű melegvíz az egész családnak. A HMV hőmérsékletet be lehet állítani direkt a kazán kezelőfelületén vagy a Cima Managern.

10 . Multifunkcionális digitális kijelzõ 2. RESET gomb. Piros hibajelzõ LED 4. Sárga komfortjelzõ LED. Nyomásmérõ óra 6. Fûtés hõfokszabályozó gomb 7. gomb 8. Menü /o.k. gomb 9. Esc gomb 0. + gomb. On/Off gomb 2. Zöld autofunkciót jelzõ LED. AUTO gomb 4. Komfort gomb Maximális flexibilitás A Clas System készülékek kis méretüknél fogva 770x400x mm bárhova beépíthetőek. Továbbá csatlakoztathatóak indirekt tárolókhoz ezáltal biztosítva a tökéletes melegvíz ellátást.

11 Hőmérsékletszabályozó rendszerek ARISTON Továbbfejlesztett hőmérsékletszabályozók Az élet és a komfort logikája Rugalmasság, egyedi beállíthatóság, alkalmazhatóság. Az Ariston cég legújabb technológiája egy újfajta megközelítést alkalmaz. Az energia megtakarítása a Genus hőmérsékletszabályozónak biztosítja azt a színvonalat, ami a vevőink komfort igényeit kielégíti. A kiegészítő tartozékok széles skálája is a vevőink igényeinek a kielégítését szolgálja. Ezek segítségével ön elérheti a legésszerűbb energia felhasználást az otthonában, miközben használhatja a többfunkciós irányítást vezetékesen vagy vezeték nélkül.

12 Új Clima Manager (Remocon) Szobatermosztát EBUS információ gomb 2 auto/kézi/kilépés gomb többfunkciós gomb 4 szabályzó állapot gomb HMV és fűtés beállító gombok 6 fűtő üzemmód gomb 7 speciális funkció gombok 8 auto gomb 9 dátum /idő beállító gomb 0 nyelv kiválasztás komfort gomb 2 megjelenítés BE gomb rendszerújraindítás gomb 4 menü/enter gomb Ariston Instat 2 A Clima Manager segítségével Ön tudja vezérelni a kazánt akármelyik szobából az otthonában. Ön bármikor képes lesz a hőmérsékletet kontrollálni a külső érzékelő, a digitális termosztát, időzítő, ami egy hétre is beprogramozható, és digitális hőmérő és a kazán öndiagnosztizáló rendszerének köszönhetően. A hőmérsékletszabályozás egyszerre önirányító és szabályozható a belső szenzorokkal annak érdekében, hogy a szobahőmérséklet mindig az optimumon legyen. A Clima Manager rendkívül hasznos amikor valami működési hiba történik, amit azonnal megjelenít a vezérlõ panel LCDkijelzőjén. Külső érzékelő TÖBBZÓNÁS RENDSZEREK A hőmérséklet szabályozó egymástól függetlenül két különböző helyen. Például az egyik helyen padlófűtéssel (alacsony hőmérséklet), amit a Clima Manager irányít, míg a másik helyen a hagyományos radiátor fűtőtest (magas hőmérséklet), amit a szobatermosztát vezérel. EGYZÓNÁS RENDSZEREK Az érzékelő irányítása a külső hőmérséklettől (külső érzékelők segítségével) és a belső hőmérséklettől függő. A Clima Manager vezérli. EGYZÓNÁS RENDSZEREK Egyzónás rendszerek: A hőmérséklet irányítása a külső hőmérsékleten, valamint a szobai hőmérsékleten alapszik. Szobai termosztatot használva működik.

13 Telepítés és karbantartás BEFOGLALÓ MÉRETEK 770x400x 770x440x Lecsökkentett távolság a füstcsövek és vízcsatlakozás között Nagyobb távolság a vízcsatlakozás és a fal között DINszabványú csövezés 80 mm 0 mm

14 CLAS 24 CF 2428 FF KOMBINÁLT ÜZEMÛ, FALI GÁZKÉSZÜLÉK LCD MONITORRAL K O M F O R T F O K O Z AT K O M PA C T M É R E T E K I N F O R E N D S Z E R A U T O F U N K C I Ó TA K A R É K O S MODULÁCIÓS KERINGTETŐ SZIVATTYÚ BEÉPÍTETT 8 LES TÁGULÁSI TARTÁLY BEÉPÍTETT TÁGULÁSI TARTÁLY UTAS VÁLTÓSZELEP DIGITÁLIS MÛSZERFAL FAGYMENTESÍTŐ FUNKCIÓ FÛTÉSI SZÛRŐ BEÉPÍTVE FAGYÁSGÁTLÁS ÉS KORRÓZIÓ VÉDELEM CLIMA MANAGER CSATLAKOZÁS KÜLSŐ ÉRZÉKELŐ CSATLAKOZTATÁS SZOBATERMOSZTÁT CSATLAKOZÁS ÖNELLENŐRZŐ RENDSZER ÉGÉS ELLENŐRZÉSI FUNKCIÓ FÛTÉSI KÖR UTÁNKERINGTETÉSE KERINGTETŐ SZIVATTYÚ LETAPADÁSGÁTLÓ FUNKCIÓ Nyitott égésterű F: Ø 0 Koncentrikus elvezetés hatásfok JELMAGYARÁZAT komfort funkció megtakarítás IPXD villamos védelem M: Fûtési előremenő csatlakozás ¾ U: HMV előremenő csatlakozás½ G: Gáz bemeneti csatlakozás ¾ E: HMV tápvíz csatlakozás ½ R: Fûtési visszatérő csatlakozás ¾ F: Égéstermék kivezetés (Ø mm) F: 60/0080/2 F2: 80/80 60/00 80/2 Elválasztott elvezetés 80/80

15 Műszaki adatok Modell név CLAS 24 CF CLAS 24 FF CLAS 28 FF CE engedély száma 2BR4794 2BR479 Kazán típus besorolása Bbs C2 C2 C42 C2 C62 B22 B2 ENERGETIKAI TULAJDONSÁGOK Névleges fűtési hőterhelés max/min (Hi) Névleges fűtési hőterhelés max/min (Hs) HMV teljesítmény max/min (Hi) HMV teljesítmény max/min (Hs) Fűtési Névleges teljesítmény max/min Égőtér hatásfoka Hatásfok névleges fűtési teljesítményen (60/80 C) Hi/Hs Hatásfok: 0on 47 C Hi/Hs Hatásfok minimumon Hi/Hs Hatásfok csillag (dir. 92/42/EEC) Maximális fűtési veszteség ( T=0 C) Fűtési veszteség, amikor az égő bekapcsolt állapotban Fűtési veszteség, amikor az égő kikapcsolt állapotban kw kw kw kw kw n 2,8/,0 24,8/2,4 27,0/,0 0,0/2,2 2,7/0, 9,2 9,9/82,7 9,2/82, 90,2/8,2 **, 6,8 0,4 2,8/,0 28,6/2,2 27,0/,0 0,0/2,2 2,7/9, 9,4 94,/84,8 9,2/8,9 84,7/76,2,4 4,6 0,4 0,0/,0,/4,4,/ 4,7/4,4 29,/,6 9,2 9,6/8,7 9,7/84, 89,/80,,6 4,8 0,4 CF: Nyitott égésterű kombinált üzemű ÉGÉSTERMÉK KIBOCSÁJTÁS Égéstermék tömegáram (G20) Minimum huzatérték Égéstermék hőmérséklet (G20) CO2 összetétel (G20) CO összetétel (0O 2 ) O2 összetétel Nox osztály Levegő felvétel Minimális működési hőmérséklet kg/h mbar C ppm n C 6,64 4 7, 6,07 9,6 8,6 62,,0 97,8 7, 4 7, 4,8 06,6 0,7 7, 6,07 9,6 8,48 FÛTÉSI KÖR Vízoldali nyomás veszteség (max) T=20 C A rendszer letiltási nyomásértéke A rendszer minimális működési nyomása Fűtési maximális nyomás Tágulási tartály kapacitása Tágulási tartály előtöltési nyomása Maximális vízrendszer nagysága Fűtési hőmérséklet max/min mbar bar bar bar litres bar litres C 0,2 0, /42 0,2 0, /42 0,2 0, /42 HMV KÖR HMV működési hőmérséklet max/min HMV vízadó képesség (0 perc. ; T=0 C) Melegvíz mennyiség T=2 C Melegvíz mennyiség T= C Csillag besorolás hatásfoknál (EN20) Minimális HMV mennyiség HMV oldali nyomás C Litres/min Litres/min Litres/min n Litres/min bar 60/6,0 4, 0,4,6 6 60/6 2, 4, 0,4,6 6 60/6,6 6,,7,6 6/ VILLAMOS ADATOK Feszültség felvétel Teljesítmény Villamos védettség TÖMEG ÉS MÉRETEK Tömeg Méretek (L x A x P) V/Hz W IP kg mm 20/0 88, X4D 0 400x780x 20/0 26 XD 0 400x780x 20/0 8 XD 2 400x780x FF: Zárt égésterű kombinált üzemű

16 CLAS SYSTEM 2428 CF FF FÛTŐ, FALI GÁZKÉSZÜLÉK K O M F O R T F O K O Z AT K O M PA C T M É R E T E K I N F O R E N D S Z E R A U T O F U N K C I Ó TA K A R É K O S FAGYÁSGÁTLÁS ÉS KORRÓZIÓ VÉDELEM MODULÁCIÓS KERINGTETŐ SZIVATTYÚ BEÉPÍTETT TÁGULÁSI TARTÁLY DIGITÁLIS MÛSZERFAL VÁLTÓSZELEP (OPCIÓ) FAGYMENTESÍTŐ FUNKCIÓ FÛTÉSI SZÛRŐ BEÉPÍTVE CLIMA MANAGER CSATLAKOZÁS SZOBATERMOSZTÁT CSATLAKOZÁS ÉGÉS ELLENŐRZÉSI FUNKCIÓ FÛTÉSI KÖR UTÁNKERINGTETÉSE KERINGTETŐ SZIVATTYÚ LETAPADÁSGÁTLÓ FUNKCIÓ Kéményes F: Ø 0 mm Koncentrikus elvezetés 60/00: 4 mig 80/2: 6 mig hatásfok JELMAGYARÁZAT komfort funkció megtakarítás IPXD villamos védelem M: Fűtési előremenő csatlakozás /4 G: Gáz bemeneti csatlakozás /4 R: Fűtési visszatérő csatlakozás /4 F: Füstgáz kivezetés (0 mm) F: 0 (CF) F: 60/00 80/2 (FF) F2: 80/80 (FF) Elválasztott elvezetés 80/80: 7 mig (24 kw) 2 mig (28 kw)

17 Műszaki adatok Modell név Égéstér típusa TELJESÍTMÉNY ÉS HATÁSFOK Fűtési hőterhelés max/min (Hi) Névleges fűtési teljesítmény max/min (Hi) Égőtér hatásfoka Hatásfok névleges fűtési teljesítményen (60/80 C) Hatásfok: 0on 47 C Hatásfok minimumon Hatásfok csillag (dir. 92/42/EEC) Maximális fűtési veszteség ( T=0 C) Fűtési veszteség, amikor az égő bekapcsolt állapotban Fűtési veszteség, amikor az égő kikapcsolt állapotban KW KW CLAS SYSTEM CF CLAS SYSTEM FF CLAS SYSTEM 24 CF CLAS SYSTEM 24 FF CLAS SYSTEM 28 CF CLAS SYSTEM 28 FF CLAS SYSTEM 2 FF nyitott zárt nyitott zárt nyitott zárt zárt 6,/8, 4,9/7, 9 90,2 89, 8,4 ** 4,4 9 6,/8,/7,2 9, 9,8 9,8 90,2 4,7 2,8/,2 2,7/0, 9 9,9 9,2 90,2 **,4 7 2,8/ 24,2/9,8 9 9,8 9,6 89,2,2 0,4 29,/ 26,7/,2 92, 90,6 89,7 86, ** 7,7 0/ 28,/,6 9,9 9,6/84, 9,2 89, 6, 0,4 2,/4 0,/2, 94,4 9, 9,2 88,,,6 0,2 ÉGÉSTERMÉK KIBOCSÁTÁS Égéstermék tömegáram (G20) Égéstermék hőmérséklet (G20) Minimum huzatérték Elvezetésben fellépő nyomásérték CO 2 összetétel (G20) CO összetétel (0O2) O 2 összetétel Kg/h C Pa Pa ppm,6 6 4, 7 2,8 40, ,9 7 2,8 6,6 8 0,8 0, 6 97, ,7 40, 8,7 68,, 0 40,6 9, 67,, ,4 92 8,9,09 9,87 0 0,98 6, 89 CF: Nyitott égésterű kombinált üzemű GÁZNYOMÁSI PARAMÉTEREK Bejövő gáznyomás földgáz G20 Bejövő gáznyomás PB gáz G 0 Minimális szobahőmérséklet mbar mbar C 20 28/ / / / / / /07 FÛTÉS OLDALI PARAMÉTEREK Fűtési hőmérséklet max/min Vízoldali nyomás veszteség (max) T=20 C Tágulási tartály kapacitása Tágulási tartály előtöltési nyomása Maximális vízrendszer nagysága Maximális fűtés oldali nyomás VILLAMOS ADATOK Feszültség felvétel Teljesítmény Villamos védettség TÖMEG ÉS BEFOGLALÓ MÉRETEK Tömeg Befoglaló méretek (szélasség x magasság x mélység) C mcel/h l bar l bar V/Hz W IP kg mm 8/42 8 4/60 20/0 7 X4D 8/42 8 4/60 20/0 94 XD 8/2 8 4/60 20/0 88, X4D 8/2 8 4/60 20/0 24 XD 8/2 8 4/60 20/0 97 X4D 8/2 8 4/60 20/0 6 XD 8/ 8 4/60 20/0 2 XD x780x 400/770/ 400/770/ 400/770/ 440/770/ 400/770/ 440/770/ FF: Zárt égésterű kombinált üzemű

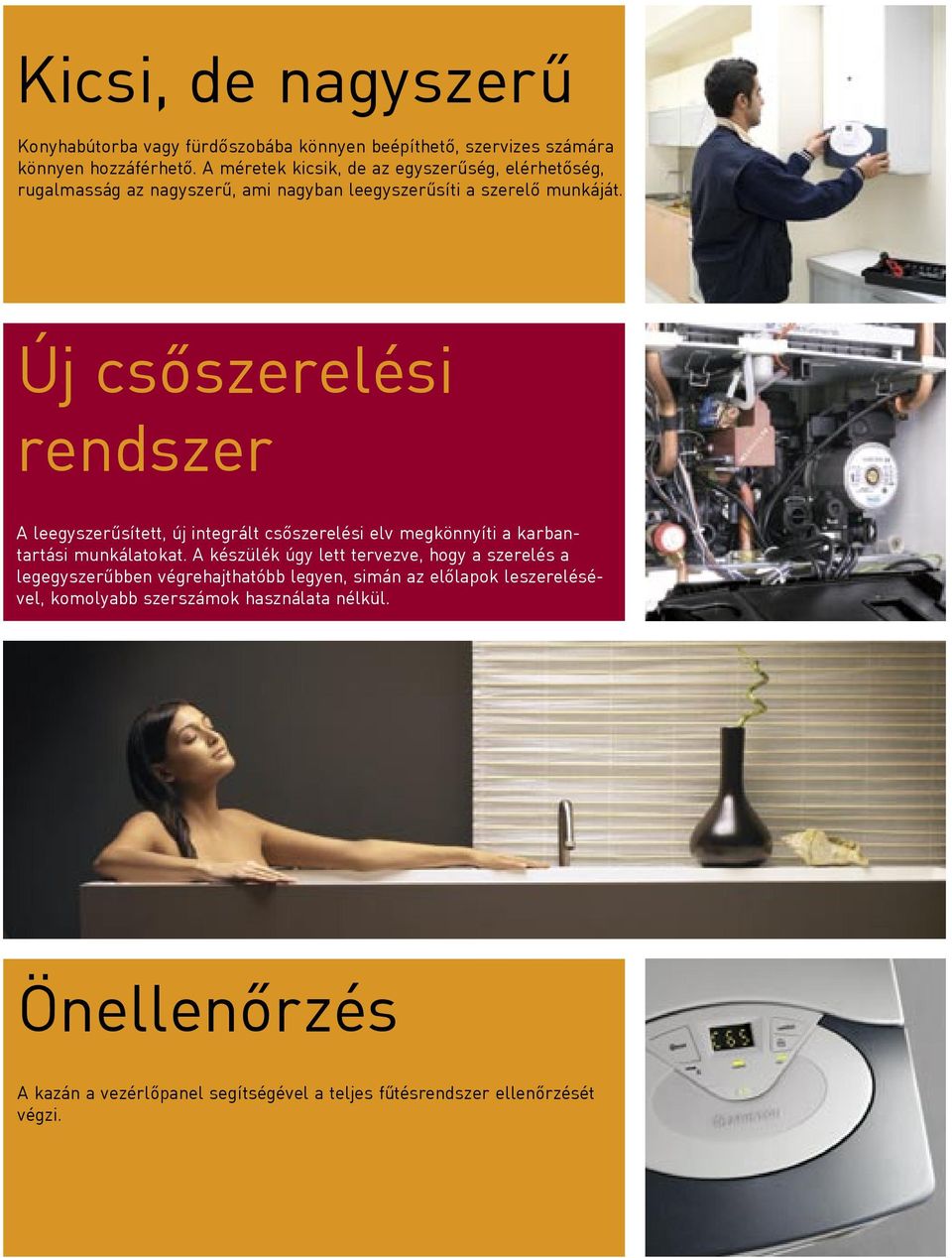

18 Kicsi, de nagyszerű Konyhabútorba vagy fürdőszobába könnyen beépíthető, szervizes számára könnyen hozzáférhető. A méretek kicsik, de az egyszerűség, elérhetőség, rugalmasság az nagyszerű, ami nagyban leegyszerűsíti a szerelő munkáját. Új csőszerelési rendszer A leegyszerűsített, új integrált csőszerelési elv megkönnyíti a karbantartási munkálatokat. A készülék úgy lett tervezve, hogy a szerelés a legegyszerűbben végrehajthatóbb legyen, simán az előlapok leszerelésével, komolyabb szerszámok használata nélkül. Önellenőrzés A kazán a vezérlõpanel segítségével a teljes fûtésrendszer ellenõrzését végzi.

19 Ariston Szerviz Az Ön szolgálatában Az Ariston országos szervizhálózata Magyarországon több mint 60 szervizponton áll ügyfeleink rendelkezésére, mellyel teljes mértékben lefedik az ország egész területét. Szervizeink megpróbálják a lehető leggyorsabban kezelni a sürgős hívásokat és legjobb tudásuk szerint elhárítani a problémákat. Erre garancia a magas szakmai tudásuk és a folyamatos technológiával és termékekkel kapcsolatos továbbképzésük. Szervizközpontunktól lehetőség van alkatrészek online megrendelésére és futárszolgálattal azok 24 órán belüli kiküldésére.

20 ARISTON az MTS Group része A világ vezetõ nemzetközi fûtéstechnikai gyártó és forgalmazó cége, mely több mint 60 országban van jelen közel 7000 alkalmazottjával. A legszélesebb választékban kínál gázkazánokat, elektromos és gázüzemû vízmelegítõket és egyéb más alkatrészeket, kiegészítõket. Merloni TermoSanitari SpA Viale Aristide Merloni Fabriano (AN) Italy Telefono Fax info@it.mtsgroup.com Merloni TermoSanitari Hungária Kft. Budapest, Hun utca 2. Tel/Fax: (06 ) 270
