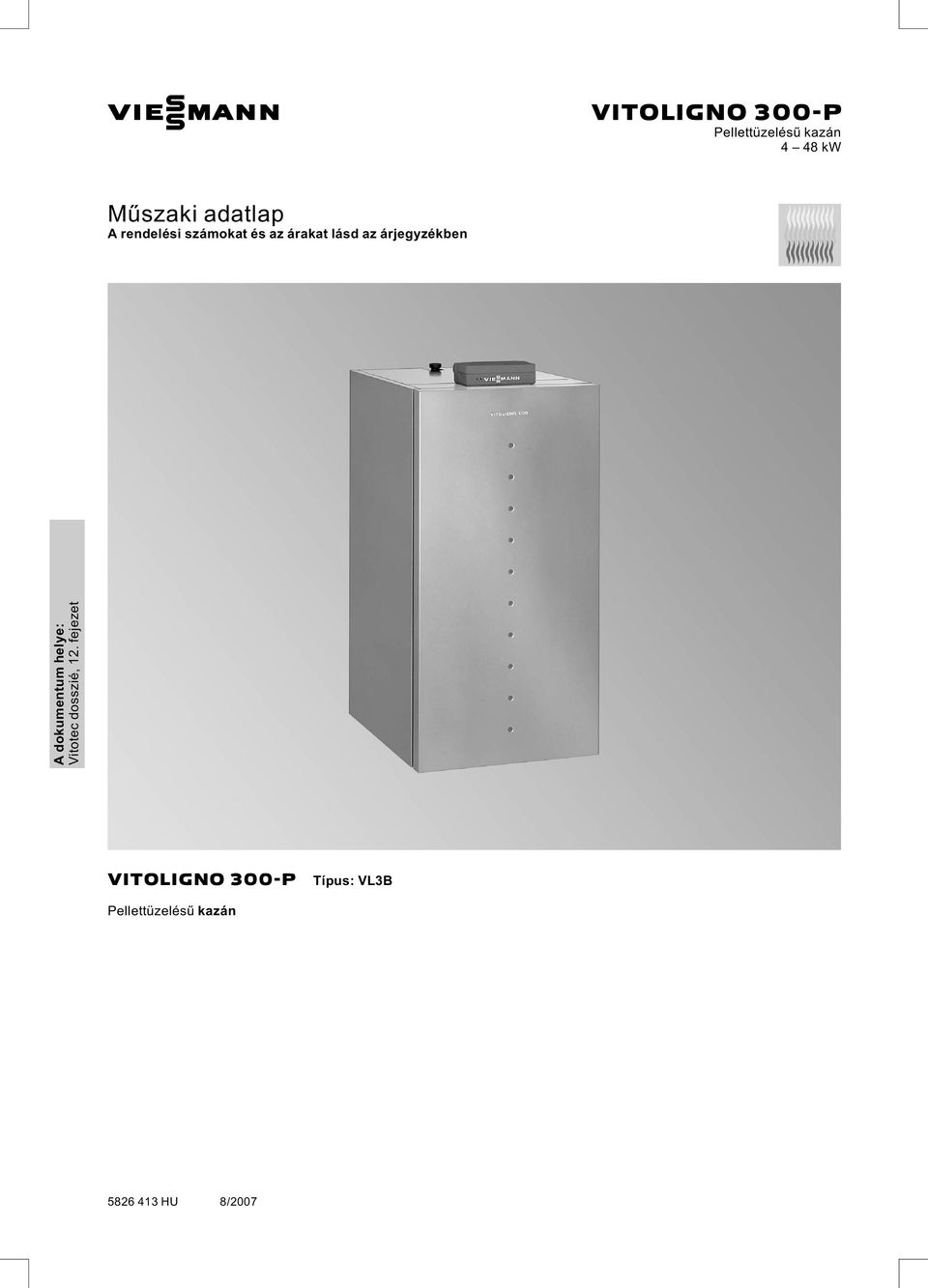

1 VIESMANN VITOLIGNO 300-P Pellettüzelésű kazán 4 48 kw Műszaki adatlap A rendelési számokat és az árakat lásd az árjegyzékben A dokumentum helye: Vitotec dosszié, 12. fejezet VITOLIGNO 300-P Típus: VL3B Pellettüzelésű kazán 8/2007

2 Tudnivalók a termékről A Viessmann háromhuzam-elvén működő, fapellett elégetésére szolgáló Vitoligno 300-P kazán új mércét állít fel a kényelmes, hatékony és biztonságos fapelletes fűtés terén. A kazán teljes mértékben Viessmann fejlesztés és gyártmány. Széles folyamatos szabályozási tartomány: A Vitoligno 300-P meggyőzően hatékony és takarékos. Mindegy, hogy energiatakarékos vagy nagyobb energiaszükségletű épületről van szó: 4 48 kw teljesítménytartományával és a magas szabályozási fokával (1 :3) testre szabott megoldást nyújt minden hőszükségletre és minden igényre. Magas hatásfok: A kazán akár 95%-os hatásfokával és C közötti alacsony égéstermék-hőmérsékletével a Vitoligno 300- P vezető szerepet harcolt ki magának a piacon. Az égést a lamdaszonda és a hőmérsékletérzékelő állandóan felügyeli. Ez gondoskodik a tartósan jó hatásfokról valamint biztosítja a pelletminőség ingadozásával szembeni érzéketlenséget. A Vitoligno 300-P nagy kazánvíz-űrtartalma feleslegessé teszi a túlfűtés elleni termikus védelmet. Hatékony részterheléses üzem a Variopass segítségével: A háromhuzam-elv az első huzamban csökkenti a fűtőgázok áramlási sebességét, a második huzamban a lebegő részecskéket a hamuládába irányítja és szinte teljesen pormentes fűtőgázt vezet ki a harmadik huzamból. Az új Variopass konstrukciós elvnek köszönhetőenafűtőfelület az aktuális üzemállapothoz igazodik. Részterhelésű üzemben egy speciális mechanika automatikusan csökkenti a második és harmadik gázhuzam fűtőfelületét, és ezáltal minden üzemi fázisban jó hatásfokról gondoskodik. Visszatérő vízhőmérséklet emelő egység: Az új Vitoligno 300-P alacsony visszatérő vízhőmérséklettel is működik. A visszatérő vízhőmérséklet belső megemelése biztonságot és hosszú élettartamot biztosít. A visszatérő vízhőmérséklet külső megemelése csak fűtővíz-puffertárolóval rendelkező fűtőberendezéseknél szükséges. 2 VIESMANN VITOLIGNO 300-P

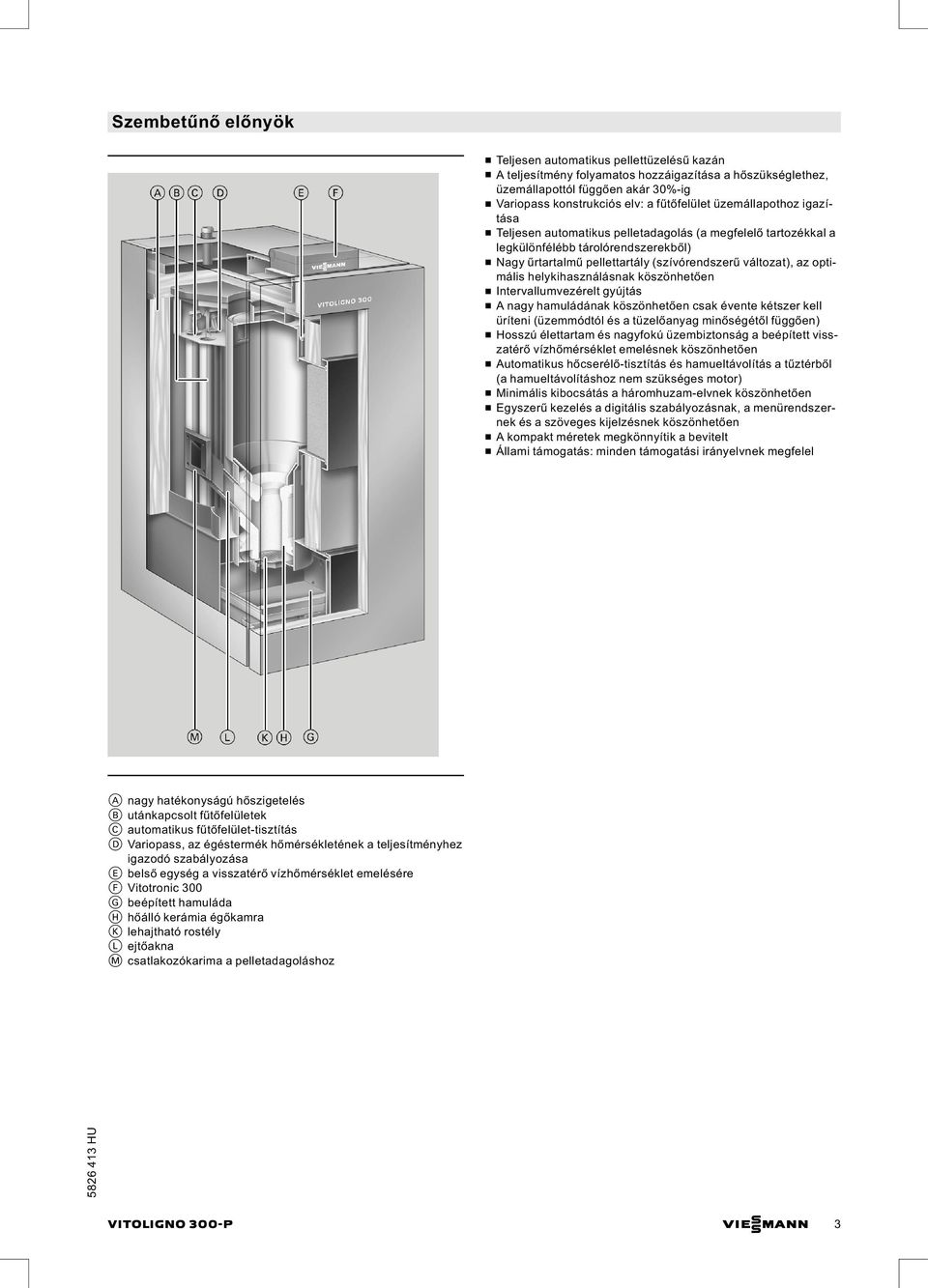

3 Szembetűnő előnyök & Teljesen automatikus pellettüzelésű kazán & A teljesítmény folyamatos hozzáigazítása a hőszükséglethez, üzemállapottól függően akár 30%-ig & Variopass konstrukciós elv: a fűtőfelület üzemállapothoz igazítása & Teljesen automatikus pelletadagolás (a megfelelő tartozékkal a legkülönfélébb tárolórendszerekből) & Nagy űrtartalmű pellettartály (szívórendszerű változat), az optimális helykihasználásnak köszönhetően & Intervallumvezérelt gyújtás & A nagy hamuládának köszönhetően csak évente kétszer kell üríteni (üzemmódtól és a tüzelőanyag minőségétől függően) & Hosszú élettartam és nagyfokú üzembiztonság a beépített visszatérő vízhőmérséklet emelésnek köszönhetően & Automatikus hőcserélő-tisztítás és hamueltávolítás a tűztérből (a hamueltávolításhoz nem szükséges motor) & Minimális kibocsátás a háromhuzam-elvnek köszönhetően & Egyszerű kezelés a digitális szabályozásnak, a menürendszernek és a szöveges kijelzésnek köszönhetően & A kompakt méretek megkönnyítik a bevitelt & Állami támogatás: minden támogatási irányelvnek megfelel A nagy hatékonyságú hőszigetelés B utánkapcsolt fűtőfelületek C automatikus fűtőfelület-tisztítás D Variopass, az égéstermék hőmérsékletének a teljesítményhez igazodó szabályozása E belső egység a visszatérő vízhőmérséklet emelésére F Vitotronic 300 G beépített hamuláda H hőálló kerámia égőkamra K lehajtható rostély L ejtőakna M csatlakozókarima a pelletadagoláshoz VITOLIGNO 300-P VIESMANN 3

4 Névleges teljesítmény-tartomány kw Előremenő vízhőmérséklet megengedett C maximális C minimális C Legalacsonyabb visszatérő C vízhőmérséklet Megengedett üzemi nyomás Kazántest bar CE-jelölés CE Kazántípus az MSZ EN szerint Befoglaló méretek Teljes hossz k mm Teljes szélesség e mm Teljes magasság b mm beépítési méretek a szállítási védelemmel együtt mm beépítési méretek a szállítási védelem nélkül mm Teljes tömeg kazán hőszigeteléssel és kg pelettartállyal kazán hőszigeteléssel és csatlakozóegységgel Beépítési tömeg kazán szállítási védelem kg és pellet-készlező tartály nélkül Max. elektr. teljesítményfelvétel gyújtásnál W fűtőüzemben W pelletadagolás szívórendszer W csigás rendszer W Űrtartalom, kazánvíz l Afűtőkazán csatlakozásai Kazán-előremenő és -visszatérő, G 1½ 1½ 1½ 1½ 1½ 1½ valamint Biztonsági csatlakozó (biztonsági szelep) Biztonsági visszatérő és R ¾ ¾ ¾ ¾ ¾ ¾ ürítő Égéstermék* 1 közepes hőmérséklet (bruttó* 2 ) felső hőteljesítménynél C részterhelésnél (a felső C hőteljesítmény 33%-a) esetén Tömegáram felső hőteljesítménynél kg/h részterhelésnél (a felső kg/h hőteljesítmény 33%-a) esetén Égéstermék CO 2 -tartalma % Égéstermékcsőcsonk 7 mm Huzatszükséglet Pa mbar 0,05 0,05 0,05 0,05 0,05 0,05 A kazán hatásfoka teljes terhelésnél % 94,5 94,4 94,7 94,3 94,6 94,2 részterhelésnél % 95,3 95,7 96,6 95,4 95,3 95,8 *1 Az égéstermék-elvezető rendszer méretezéséhez számított értékek az MSZ EN szerint, 12,0% CO 2 -ra vonatkoztatva. *2 Mért égéstermék-hőmérséklet mint közepes bruttó érték az MSZ EN 304 szerint 20 C-os égést tápláló levegő hőmérséklet esetén. 4 VIESMANN VITOLIGNO 300-P

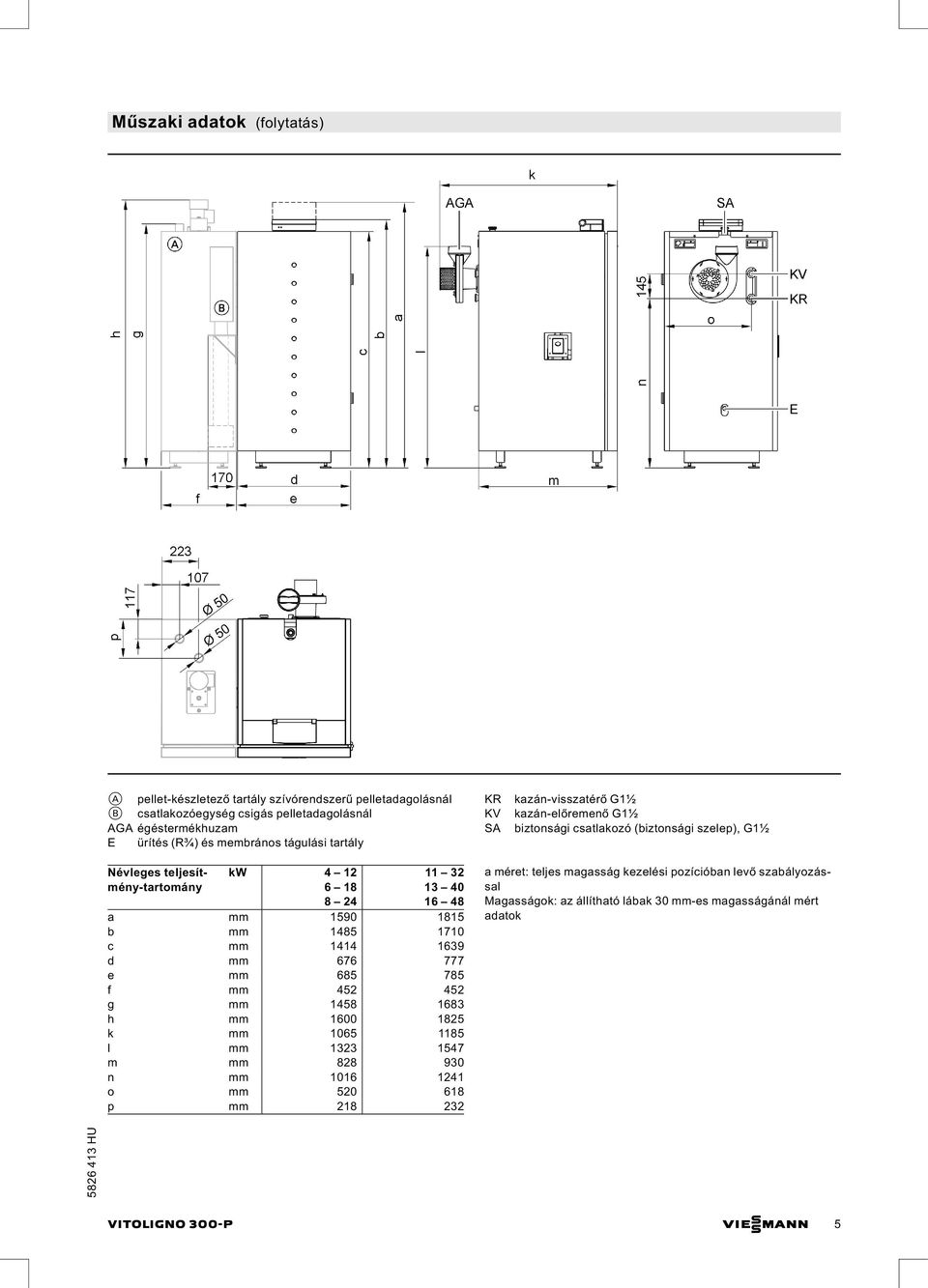

5 (folytatás) A pellet-készletező tartály szívórendszerű pelletadagolásnál B csatlakozóegység csigás pelletadagolásnál AGA égéstermékhuzam E ürítés (R¾) és membrános tágulási tartály KR KV SA kazán-visszatérő G1½ kazán-előremenő G1½ biztonsági csatlakozó (biztonsági szelep), G1½ Névleges teljesítmény-tartomány kw a mm b mm c mm d mm e mm f mm g mm h mm k mm l mm m mm n mm o mm p mm a méret: teljes magasság kezelési pozícióban levő szabályozással Magasságok: az állítható lábak 30 mm-es magasságánál mért adatok VITOLIGNO 300-P VIESMANN 5

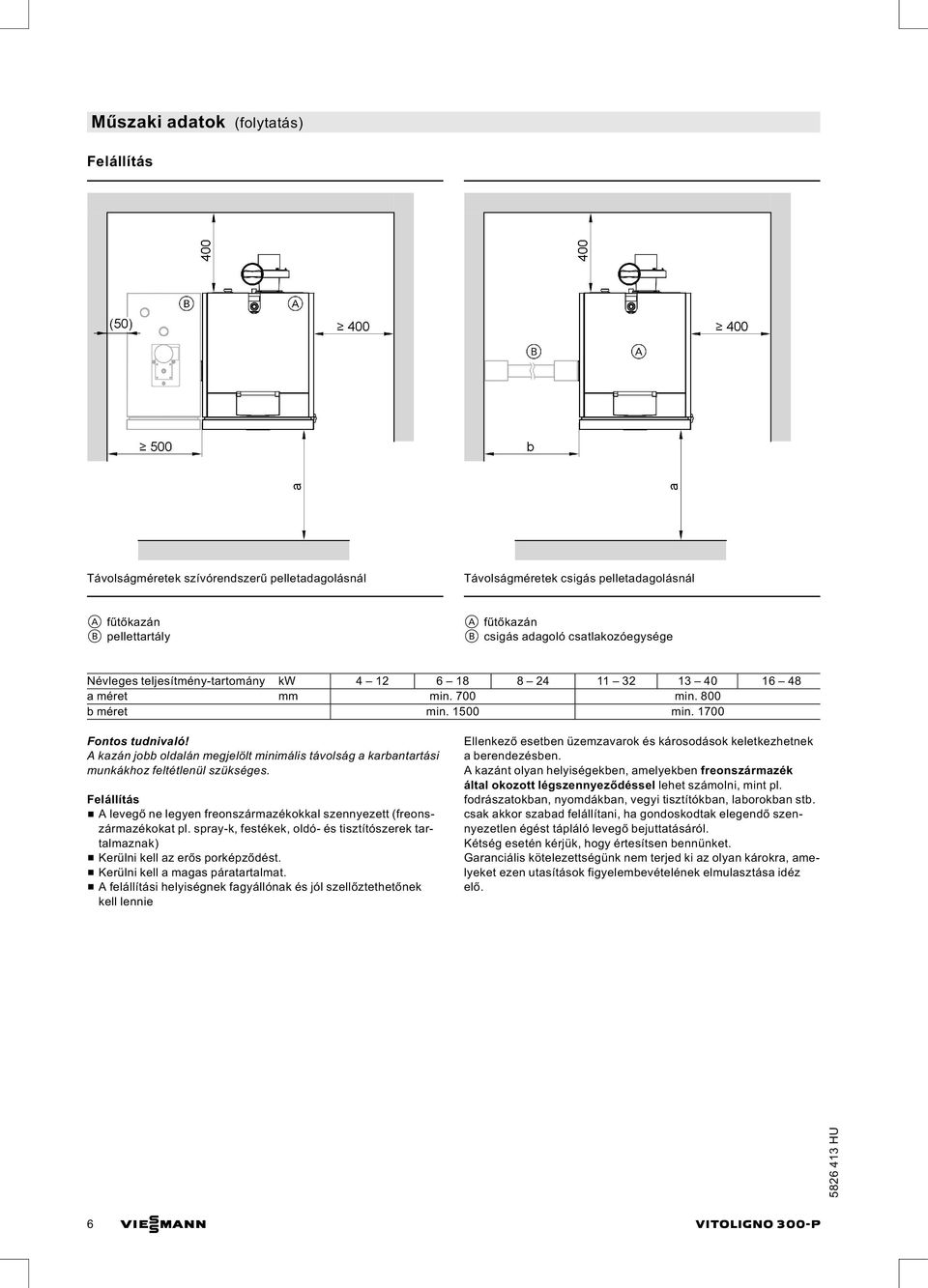

6 (folytatás) Felállítás Távolságméretek szívórendszerű pelletadagolásnál Távolságméretek csigás pelletadagolásnál A fűtőkazán B pellettartály A fűtőkazán B csigás adagoló csatlakozóegysége Névleges teljesítmény-tartomány kw a méret mm min. 700 min. 800 b méret min min Fontos tudnivaló! A kazán jobb oldalán megjelölt minimális távolság a karbantartási munkákhoz feltétlenül szükséges. Felállítás & A levegő ne legyen freonszármazékokkal szennyezett (freonszármazékokat pl. spray-k, festékek, oldó- és tisztítószerek tartalmaznak) & Kerülni kell az erős porképződést. & Kerülni kell a magas páratartalmat. & A felállítási helyiségnek fagyállónak és jól szellőztethetőnek kell lennie Ellenkező esetben üzemzavarok és károsodások keletkezhetnek a berendezésben. A kazánt olyan helyiségekben, amelyekben freonszármazék által okozott légszennyeződéssel lehet számolni, mint pl. fodrászatokban, nyomdákban, vegyi tisztítókban, laborokban stb. csak akkor szabad felállítani, ha gondoskodtak elegendő szennyezetlen égést tápláló levegő bejuttatásáról. Kétség esetén kérjük, hogy értesítsen bennünket. Garanciális kötelezettségünk nem terjed ki az olyan károkra, amelyeket ezen utasítások figyelembevételének elmulasztása idéz elő. 6 VIESMANN VITOLIGNO 300-P

7 (folytatás) Fűtővíz oldali átfolyási ellenállás A névleges hőteljesítmény-tartomány 4 12, 6 18 és 8 24 kw B névleges hőteljesítmény-tartomány 11 32, és kw, Vitotronic 300, FW1 típus Felépítés és funkció Modulrendszerű felépítés A szabályozó be van építve a Vitoligno 300-P készülékbe. Egy alapkészülékből, elektronika modulokból és egy kezelőegységből áll. Alapkészülék: & Készenléti kapcsoló & Kéményseprő ellenőrzőgomb & Optolink laptop kommunikációs port & Biztonsági hőmérséklet-határoló DIN STB & Üzemjelzés és üzemzavarjelzés & Csatlakozótér külső készülékek csatlakoztatása rendszercsatlakozóval háromfázisú fogyasztók csatlakoztatása kiegészítő teljesítményreléken keresztül Kezelőegység: & Kezelő nyomógombok & Megvilágított szöveges kijelzővel & Digitális időprogram & Hőmérsékletek és kódcímek beállítása és kijelzése & Üzemzavarjelzések kijelzése Funkciók & Időjárás függvényében vezérelt kazánvíz- és/vagy előremenő vízhőmérséklet & Elektronikus felső- ésalsóhőmérséklet határolás VITOLIGNO 300-P VIESMANN 7

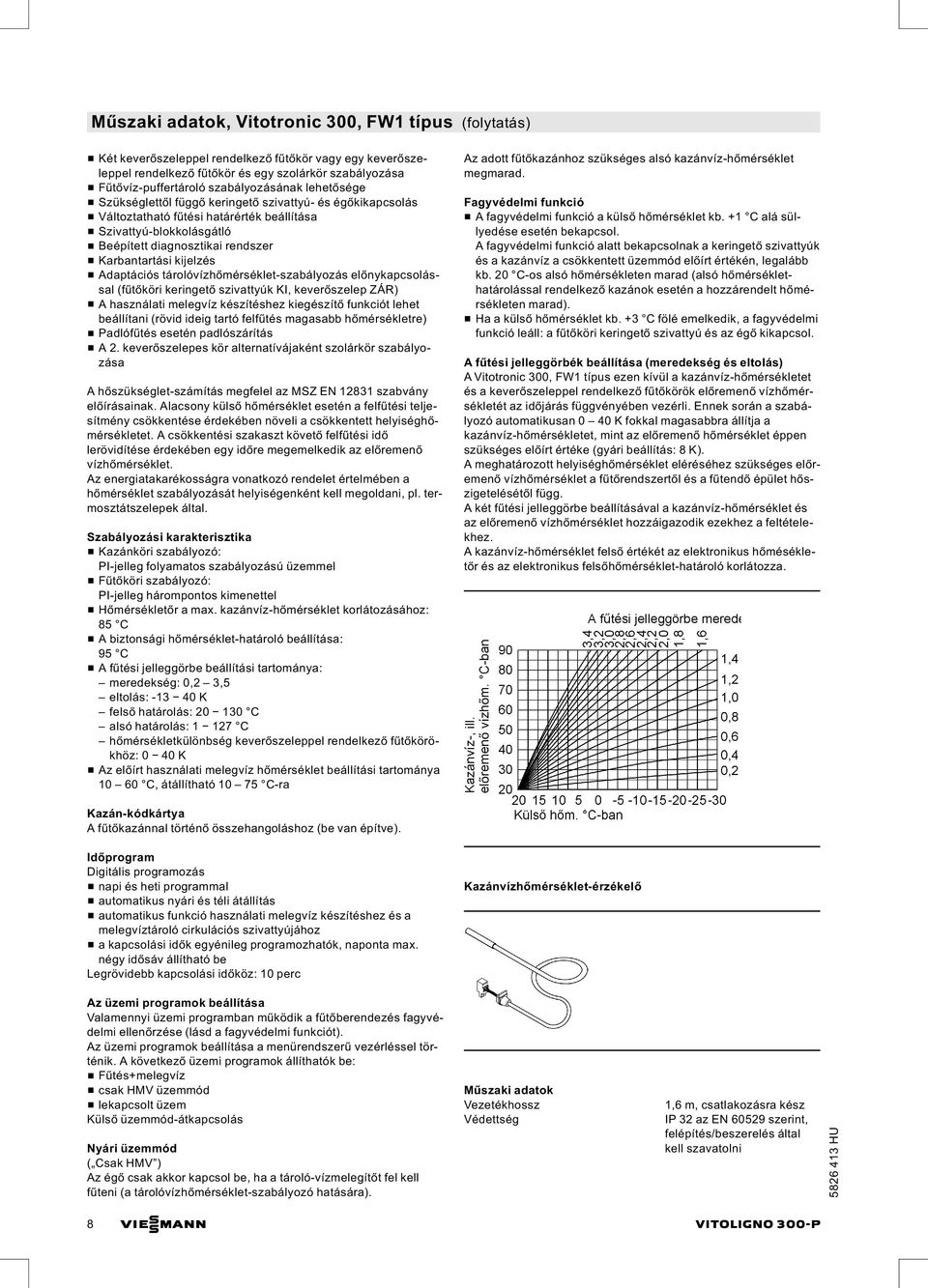

8 , Vitotronic 300, FW1 típus (folytatás) & Két keverőszeleppel rendelkező fűtőkör vagy egy keverőszeleppel rendelkező fűtőkör és egy szolárkör szabályozása & Fűtővíz-puffertároló szabályozásának lehetősége & Szükséglettől függő keringető szivattyú- és égőkikapcsolás & Változtatható fűtési határérték beállítása & Szivattyú-blokkolásgátló & Beépített diagnosztikai rendszer & Karbantartási kijelzés & Adaptációs tárolóvízhőmérséklet-szabályozás előnykapcsolással (fűtőköri keringető szivattyúk KI, keverőszelep ZÁR) & A használati melegvíz készítéshez kiegészítő funkciót lehet beállítani (rövid ideig tartó felfűtés magasabb hőmérsékletre) & Padlófűtés esetén padlószárítás & A 2. keverőszelepes kör alternatívájaként szolárkör szabályozása Ahőszükséglet-számítás megfelel az MSZ EN szabvány előírásainak. Alacsony külső hőmérséklet esetén a felfűtési teljesítmény csökkentése érdekében növeli a csökkentett helyiséghőmérsékletet. A csökkentési szakaszt követő felfűtési idő lerövidítése érdekében egy időre megemelkedik az előremenő vízhőmérséklet. Az energiatakarékosságra vonatkozó rendelet értelmében a hőmérséklet szabályozását helyiségenként kell megoldani, pl. termosztátszelepek által. Szabályozási karakterisztika & Kazánköri szabályozó: PI-jelleg folyamatos szabályozású üzemmel & Fűtőköri szabályozó: PI-jelleg hárompontos kimenettel & Hőmérsékletőr a max. kazánvíz-hőmérséklet korlátozásához: 85 C & A biztonsági hőmérséklet-határoló beállítása: 95 C & Afűtési jelleggörbe beállítási tartománya: meredekség: 0,2 3,5 eltolás: K felső határolás: C alsó határolás: C hőmérsékletkülönbség keverőszeleppel rendelkező fűtőkörökhöz: 0 40 K & Az előírt használati melegvíz hőmérséklet beállítási tartománya C, átállítható C-ra Az adott fűtőkazánhoz szükséges alsó kazánvíz-hőmérséklet megmarad. Fagyvédelmi funkció & A fagyvédelmi funkció a külső hőmérséklet kb. +1 C alá süllyedése esetén bekapcsol. A fagyvédelmi funkció alatt bekapcsolnak a keringető szivattyúk és a kazánvíz a csökkentett üzemmód előírt értékén, legalább kb. 20 C-os alsó hőmérsékleten marad (alsó hőmérséklethatárolással rendelkező kazánok esetén a hozzárendelt hőmérsékleten marad). & Haakülső hőmérséklet kb. +3 C fölé emelkedik, a fagyvédelmi funkció leáll: a fűtőköri keringető szivattyúésazégő kikapcsol. Afűtési jelleggörbék beállítása (meredekség és eltolás) A Vitotronic 300, FW1 típus ezen kívül a kazánvíz-hőmérsékletet és a keverőszeleppel rendelkező fűtőkörök előremenő vízhőmérsékletét az időjárás függvényében vezérli. Ennek során a szabályozó automatikusan 0 40 K fokkal magasabbra állítja a kazánvíz-hőmérsékletet, mint az előremenő hőmérséklet éppen szükséges előírt értéke (gyári beállítás: 8 K). A meghatározott helyiséghőmérséklet eléréséhez szükséges előremenő vízhőmérséklet a fűtőrendszertől ésafűtendő épület hőszigetelésétől függ. Akétfűtési jelleggörbe beállításával a kazánvíz-hőmérséklet és az előremenő vízhőmérséklet hozzáigazodik ezekhez a feltételekhez. A kazánvíz-hőmérséklet felső értékét az elektronikus hőmésékletőr és az elektronikus felsőhőmérséklet-határoló korlátozza. Kazán-kódkártya Afűtőkazánnal történő összehangoláshoz (be van építve). Időprogram Digitális programozás & napi és heti programmal & automatikus nyári és téli átállítás & automatikus funkció használati melegvíz készítéshez és a melegvíztároló cirkulációs szivattyújához & a kapcsolási idők egyénileg programozhatók, naponta max. négy idősáv állítható be Legrövidebb kapcsolási időköz: 10 perc Kazánvízhőmérséklet-érzékelő Az üzemi programok beállítása Valamennyi üzemi programban működik a fűtőberendezés fagyvédelmi ellenőrzése (lásd a fagyvédelmi funkciót). Az üzemi programok beállítása a menürendszerű vezérléssel történik. A következő üzemi programok állíthatók be: & Fűtés+melegvíz & csak HMV üzemmód & lekapcsolt üzem Külső üzemmód-átkapcsolás Nyári üzemmód ( Csak HMV ) Az égő csak akkor kapcsol be, ha a tároló-vízmelegítőt felkell fűteni (a tárolóvízhőmérséklet-szabályozó hatására). Vezetékhossz Védettség 1,6 m, csatlakozásra kész IP 32 az EN szerint, felépítés/beszerelés által kell szavatolni 8 VIESMANN VITOLIGNO 300-P

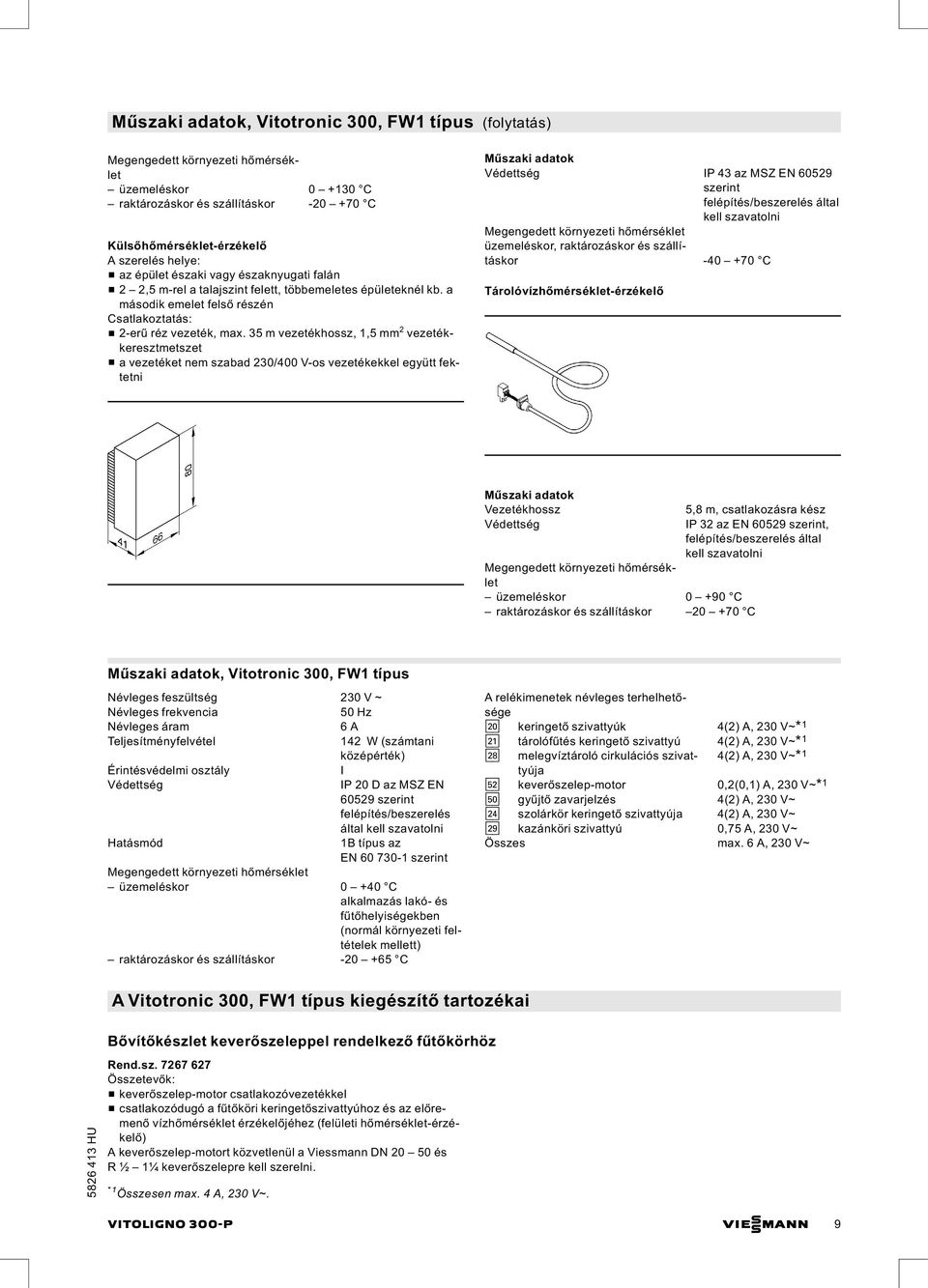

9 , Vitotronic 300, FW1 típus (folytatás) üzemeléskor C raktározáskor és szállításkor C Külsőhőmérséklet-érzékelő A szerelés helye: & az épület északi vagy északnyugati falán & 2 2,5 m-rel a talajszint felett, többemeletes épületeknél kb. a második emelet felső részén Csatlakoztatás: & 2-erű réz vezeték, max. 35 m vezetékhossz, 1,5 mm 2 vezetékkeresztmetszet & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni Védettség IP 43 az MSZ EN szerint felépítés/beszerelés által kell szavatolni üzemeléskor, raktározáskor és szállításkor C Tárolóvízhőmérséklet-érzékelő Vezetékhossz Védettség 5,8 m, csatlakozásra kész IP 32 az EN szerint, felépítés/beszerelés által kell szavatolni üzemeléskor C raktározáskor és szállításkor C, Vitotronic 300, FW1 típus Névleges feszültség 230 V ~ Névleges frekvencia 50 Hz Névleges áram 6 A Teljesítményfelvétel 142 W (számtani középérték) Érintésvédelmi osztály I Védettség IP 20 D az MSZ EN szerint felépítés/beszerelés által kell szavatolni Hatásmód 1B típus az EN szerint üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C A relékimenetek névleges terhelhetősége sö keringető szivattyúk 4(2) A, 230 V~* 1 sa tárolófűtés keringető szivattyú 4(2) A, 230 V~* 1 sk melegvíztároló cirkulációs szivattyúja 4(2) A, 230 V~* 1 gs keverőszelep-motor 0,2(0,1) A, 230 V~* 1 gö gyűjtő zavarjelzés 4(2) A, 230 V~ sf szolárkör keringető szivattyúja 4(2) A, 230 V~ sl kazánköri szivattyú 0,75 A, 230 V~ Összes max. 6 A, 230 V~ A Vitotronic 300, FW1 típus kiegészítő tartozékai Bővítőkészlet keverőszeleppel rendelkező fűtőkörhöz Rend.sz Összetevők: & keverőszelep-motor csatlakozóvezetékkel & csatlakozódugó a fűtőköri keringetőszivattyúhoz és az előremenő vízhőmérséklet érzékelőjéhez (felületi hőmérséklet-érzékelő) A keverőszelep-motort közvetlenül a Viessmann DN és R½ 1¼ keverőszelepre kell szerelni. *1 Összesen max. 4 A, 230 V~. VITOLIGNO 300-P VIESMANN 9

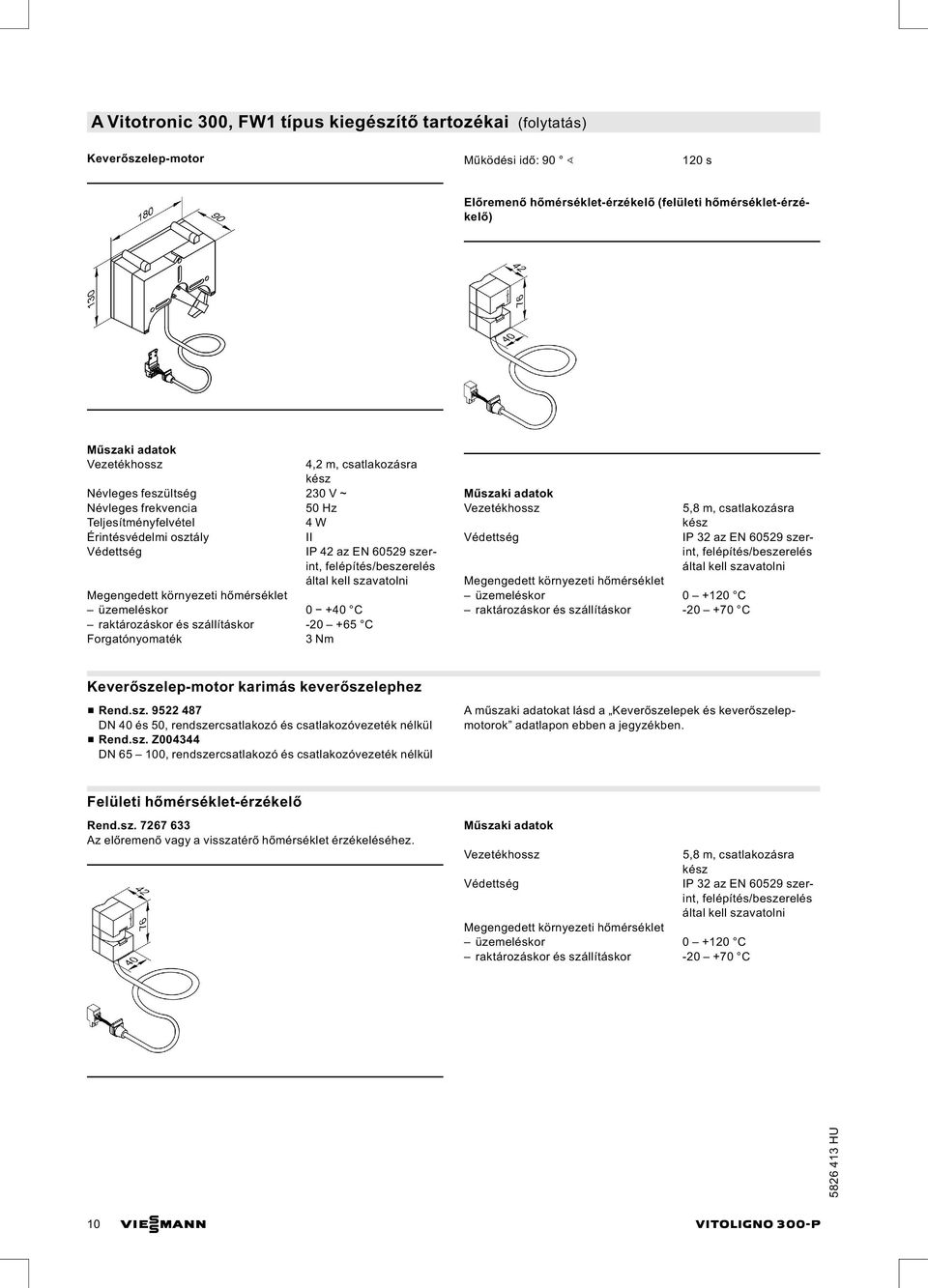

10 A Vitotronic 300, FW1 típus kiegészítő tartozékai (folytatás) Keverőszelep-motor Működési idő: s Előremenő hőmérséklet-érzékelő (felületi hőmérséklet-érzékelő) Vezetékhossz 4,2 m, csatlakozásra kész Névleges feszültség 230 V ~ Névleges frekvencia 50 Hz Teljesítményfelvétel 4 W Érintésvédelmi osztály II Védettség IP 42 az EN szerint, felépítés/beszerelés által kell szavatolni üzemeléskor C raktározáskor és szállításkor C Forgatónyomaték 3 Nm Vezetékhossz Védettség 5,8 m, csatlakozásra kész IP 32 az EN szerint, felépítés/beszerelés által kell szavatolni üzemeléskor C raktározáskor és szállításkor C Keverőszelep-motor karimás keverőszelephez & Rend.sz DN 40 és 50, rendszercsatlakozó és csatlakozóvezeték nélkül & Rend.sz. Z DN , rendszercsatlakozó és csatlakozóvezeték nélkül Aműszaki adatokat lásd a Keverőszelepek és keverőszelepmotorok adatlapon ebben a jegyzékben. Felületi hőmérséklet-érzékelő Rend.sz Az előremenő vagy a visszatérő hőmérséklet érzékeléséhez. Vezetékhossz 5,8 m, csatlakozásra kész Védettség IP 32 az EN szerint, felépítés/beszerelés által kell szavatolni üzemeléskor C raktározáskor és szállításkor C 10 VIESMANN VITOLIGNO 300-P

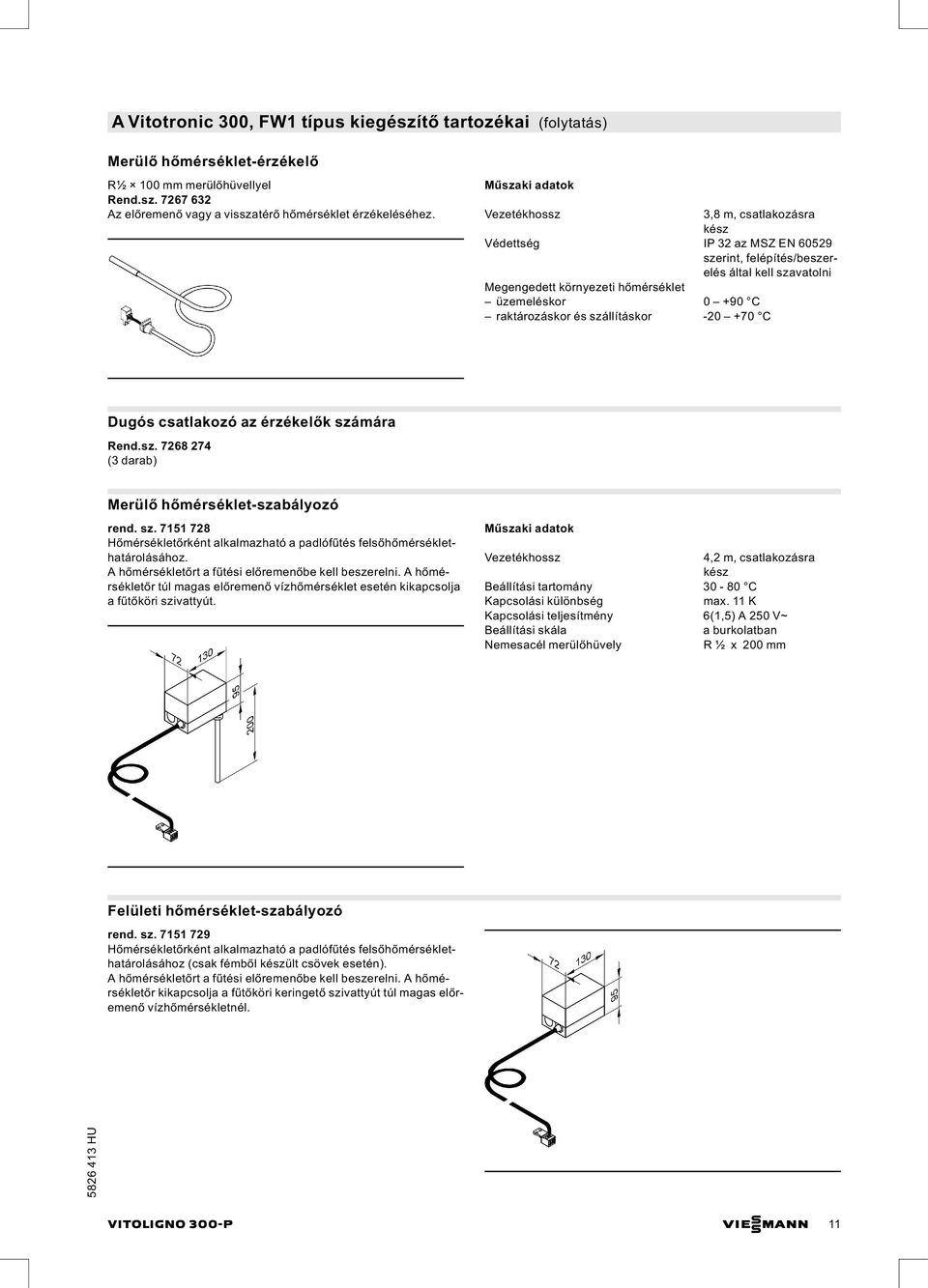

11 A Vitotronic 300, FW1 típus kiegészítő tartozékai (folytatás) Merülő hőmérséklet-érzékelő R½ 100 mm merülőhüvellyel Rend.sz Az előremenő vagy a visszatérő hőmérséklet érzékeléséhez. Vezetékhossz 3,8 m, csatlakozásra kész Védettség IP 32 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni üzemeléskor C raktározáskor és szállításkor C Dugós csatlakozó az érzékelők számára Rend.sz (3 darab) Merülő hőmérséklet-szabályozó rend. sz Hőmérsékletőrként alkalmazható a padlófűtés felsőhőmérséklethatárolásához. Ahőmérsékletőrt a fűtési előremenőbe kell beszerelni. A hőmérsékletőr túl magas előremenő vízhőmérséklet esetén kikapcsolja afűtőköri szivattyút. Vezetékhossz 4,2 m, csatlakozásra kész Beállítási tartomány C Kapcsolási különbség max. 11 K Kapcsolási teljesítmény 6(1,5) A 250 V~ Beállítási skála a burkolatban Nemesacél merülőhüvely R ½ x 200 mm Felületi hőmérséklet-szabályozó rend. sz Hőmérsékletőrként alkalmazható a padlófűtés felsőhőmérséklethatárolásához (csak fémből készült csövek esetén). Ahőmérsékletőrt a fűtési előremenőbe kell beszerelni. A hőmérsékletőr kikapcsolja a fűtőköri keringető szivattyút túl magas előremenő vízhőmérsékletnél. VITOLIGNO 300-P VIESMANN 11

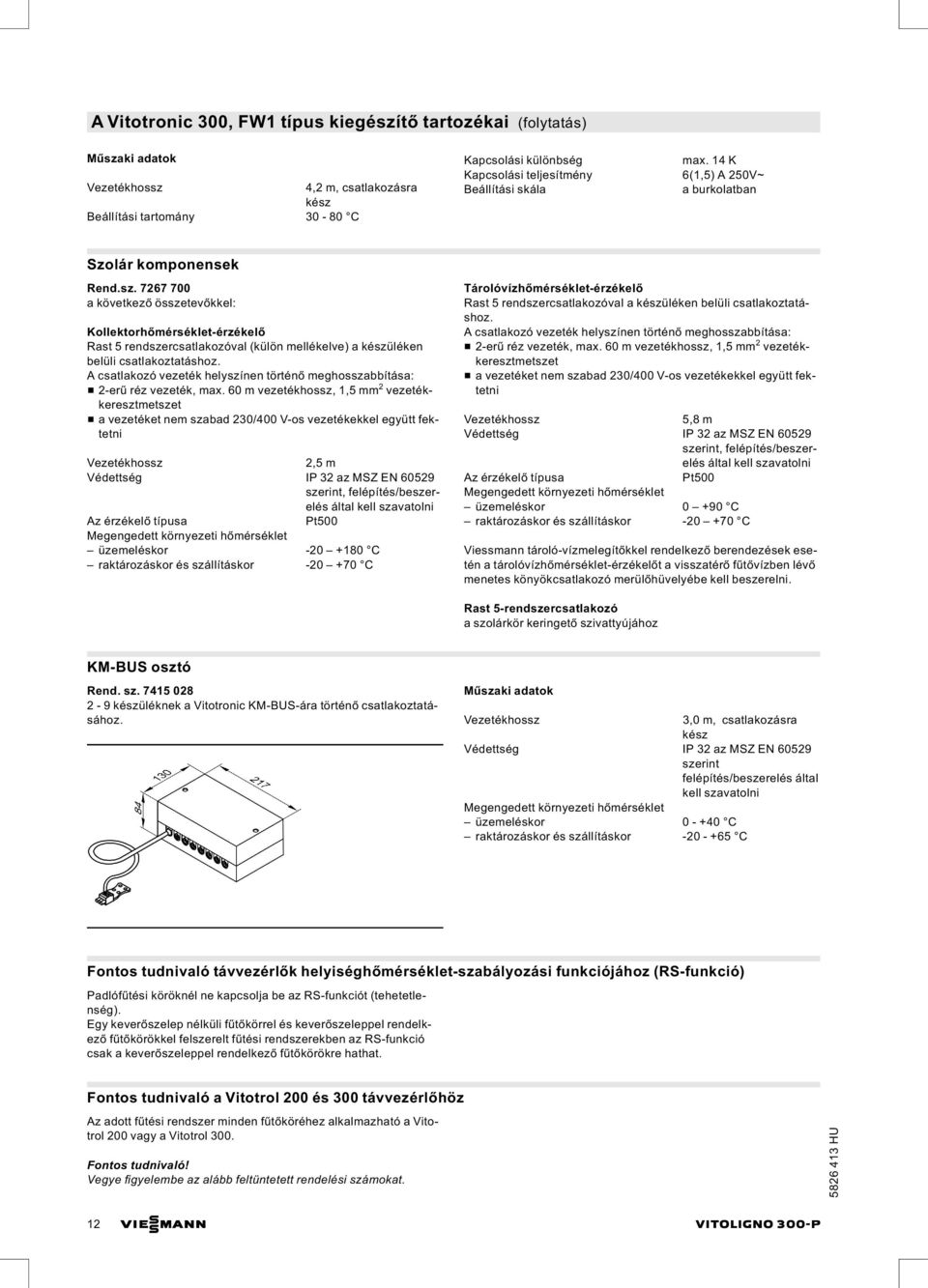

12 A Vitotronic 300, FW1 típus kiegészítő tartozékai (folytatás) Vezetékhossz 4,2 m, csatlakozásra kész Beállítási tartomány C Kapcsolási különbség max. 14 K Kapcsolási teljesítmény 6(1,5) A 250V~ Beállítási skála a burkolatban Szolár komponensek Rend.sz a következő összetevőkkel: Kollektorhőmérséklet-érzékelő Rast 5 rendszercsatlakozóval (külön mellékelve) a készüléken belüli csatlakoztatáshoz. A csatlakozó vezeték helyszínen történő meghosszabbítása: & 2-erű réz vezeték, max. 60 m vezetékhossz, 1,5 mm 2 vezetékkeresztmetszet & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni Vezetékhossz 2,5 m Védettség IP 32 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Az érzékelő típusa Pt500 üzemeléskor C raktározáskor és szállításkor C Tárolóvízhőmérséklet-érzékelő Rast 5 rendszercsatlakozóval a készüléken belüli csatlakoztatáshoz. A csatlakozó vezeték helyszínen történő meghosszabbítása: & 2-erű réz vezeték, max. 60 m vezetékhossz, 1,5 mm 2 vezetékkeresztmetszet & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni Vezetékhossz 5,8 m Védettség IP 32 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Az érzékelő típusa Pt500 üzemeléskor C raktározáskor és szállításkor C Viessmann tároló-vízmelegítőkkel rendelkező berendezések esetén a tárolóvízhőmérséklet-érzékelőt a visszatérő fűtővízben lévő menetes könyökcsatlakozó merülőhüvelyébe kell beszerelni. Rast 5-rendszercsatlakozó a szolárkör keringető szivattyújához KM-BUS osztó Rend. sz készüléknek a Vitotronic KM-BUS-ára történő csatlakoztatásához. Vezetékhossz 3,0 m, csatlakozásra kész Védettség IP 32 az MSZ EN szerint felépítés/beszerelés által kell szavatolni üzemeléskor C raktározáskor és szállításkor C Fontos tudnivaló távvezérlők helyiséghőmérséklet-szabályozási funkciójához (RS-funkció) Padlófűtési köröknél ne kapcsolja be az RS-funkciót (tehetetlenség). Egy keverőszelep nélküli fűtőkörrel és keverőszeleppel rendelkező fűtőkörökkel felszerelt fűtési rendszerekben az RS-funkció csak a keverőszeleppel rendelkező fűtőkörökre hathat. Fontos tudnivaló a Vitotrol 200 és 300 távvezérlőhöz Az adott fűtési rendszer minden fűtőköréhez alkalmazható a Vitotrol 200 vagy a Vitotrol 300. Fontos tudnivaló! Vegye figyelembe az alább feltüntetett rendelési számokat. 12 VIESMANN VITOLIGNO 300-P

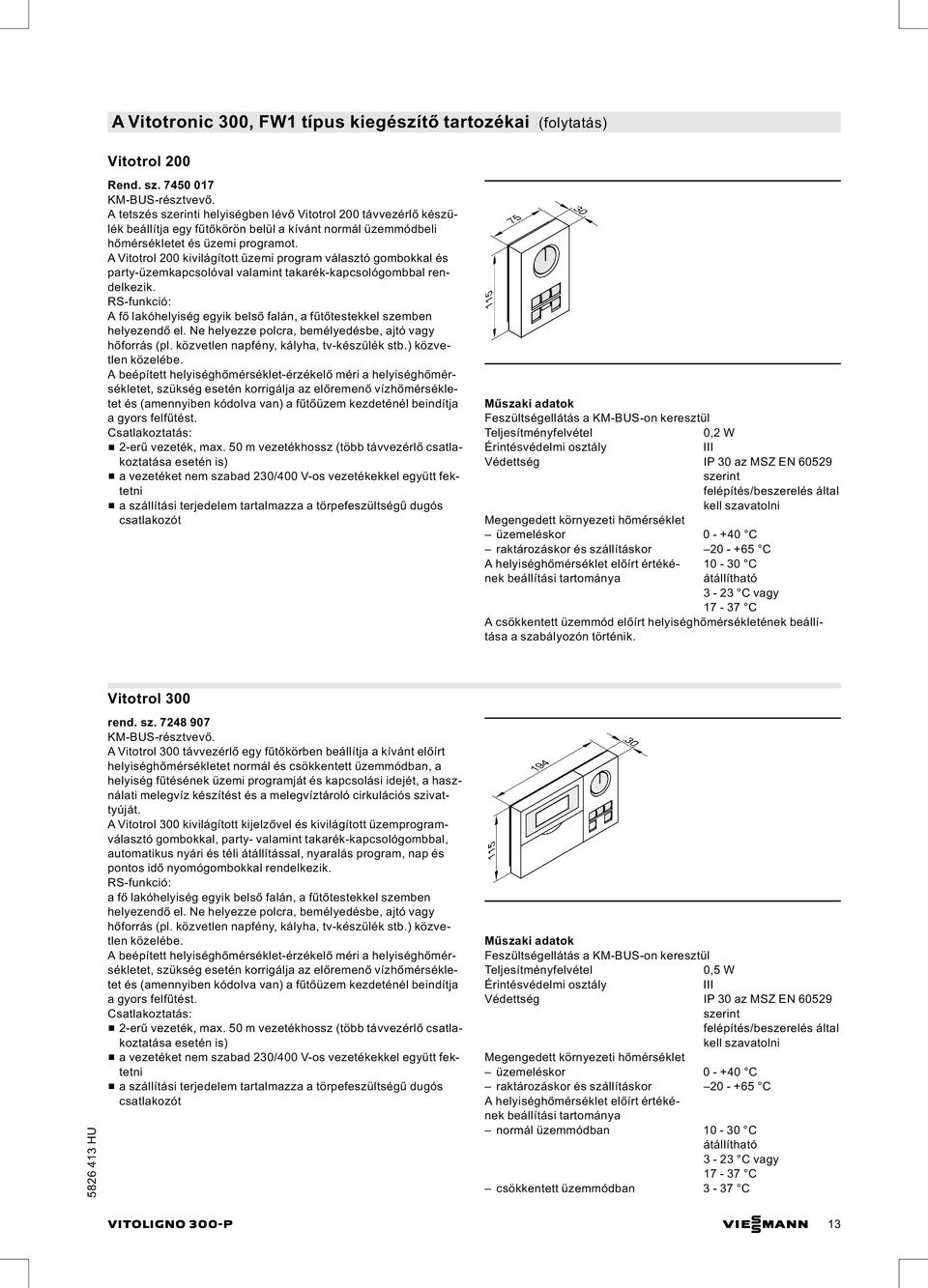

13 A Vitotronic 300, FW1 típus kiegészítő tartozékai (folytatás) Vitotrol 200 Rend. sz KM-BUS-résztvevő. A tetszés szerinti helyiségben lévő Vitotrol 200 távvezérlő készülék beállítja egy fűtőkörön belül a kívánt normál üzemmódbeli hőmérsékletet és üzemi programot. A Vitotrol 200 kivilágított üzemi program választó gombokkal és party-üzemkapcsolóval valamint takarék-kapcsológombbal rendelkezik. RS-funkció: Afő lakóhelyiség egyik belső falán, a fűtőtestekkel szemben helyezendő el. Ne helyezze polcra, bemélyedésbe, ajtó vagy hőforrás (pl. közvetlen napfény, kályha, tv-készülék stb.) közvetlen közelébe. A beépített helyiséghőmérséklet-érzékelő méri a helyiséghőmérsékletet, szükség esetén korrigálja az előremenő vízhőmérsékletet és (amennyiben kódolva van) a fűtőüzem kezdeténél beindítja agyorsfelfűtést. Csatlakoztatás: & 2-erű vezeték, max. 50 m vezetékhossz (több távvezérlő csatlakoztatása esetén is) & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni & a szállítási terjedelem tartalmazza a törpefeszültségű dugós csatlakozót Feszültségellátás a KM-BUS-on keresztül Teljesítményfelvétel 0,2 W Érintésvédelmi osztály III Védettség IP 30 az MSZ EN szerint felépítés/beszerelés által kell szavatolni üzemeléskor C raktározáskor és szállításkor C A helyiséghőmérséklet előírt értékének beállítási tartománya átállítható C 3-23 C vagy C A csökkentett üzemmód előírt helyiséghőmérsékletének beállítása a szabályozón történik. Vitotrol 300 rend. sz KM-BUS-résztvevő. A Vitotrol 300 távvezérlő egy fűtőkörben beállítja a kívánt előírt helyiséghőmérsékletet normál és csökkentett üzemmódban, a helyiség fűtésének üzemi programját és kapcsolási idejét, a használati melegvíz készítést és a melegvíztároló cirkulációs szivattyúját. A Vitotrol 300 kivilágított kijelzővel és kivilágított üzemprogramválasztó gombokkal, party- valamint takarék-kapcsológombbal, automatikus nyári és téli átállítással, nyaralás program, nap és pontos idő nyomógombokkal rendelkezik. RS-funkció: afő lakóhelyiség egyik belső falán, a fűtőtestekkel szemben helyezendő el. Ne helyezze polcra, bemélyedésbe, ajtó vagy hőforrás (pl. közvetlen napfény, kályha, tv-készülék stb.) közvetlen közelébe. A beépített helyiséghőmérséklet-érzékelő méri a helyiséghőmérsékletet, szükség esetén korrigálja az előremenő vízhőmérsékletet és (amennyiben kódolva van) a fűtőüzem kezdeténél beindítja agyorsfelfűtést. Csatlakoztatás: & 2-erű vezeték, max. 50 m vezetékhossz (több távvezérlő csatlakoztatása esetén is) & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni & a szállítási terjedelem tartalmazza a törpefeszültségű dugós csatlakozót Feszültségellátás a KM-BUS-on keresztül Teljesítményfelvétel 0,5 W Érintésvédelmi osztály III Védettség IP 30 az MSZ EN szerint felépítés/beszerelés által kell szavatolni üzemeléskor C raktározáskor és szállításkor C A helyiséghőmérséklet előírt értékének beállítási tartománya normál üzemmódban C átállítható 3-23 C vagy C csökkentett üzemmódban 3-37 C VITOLIGNO 300-P VIESMANN 13

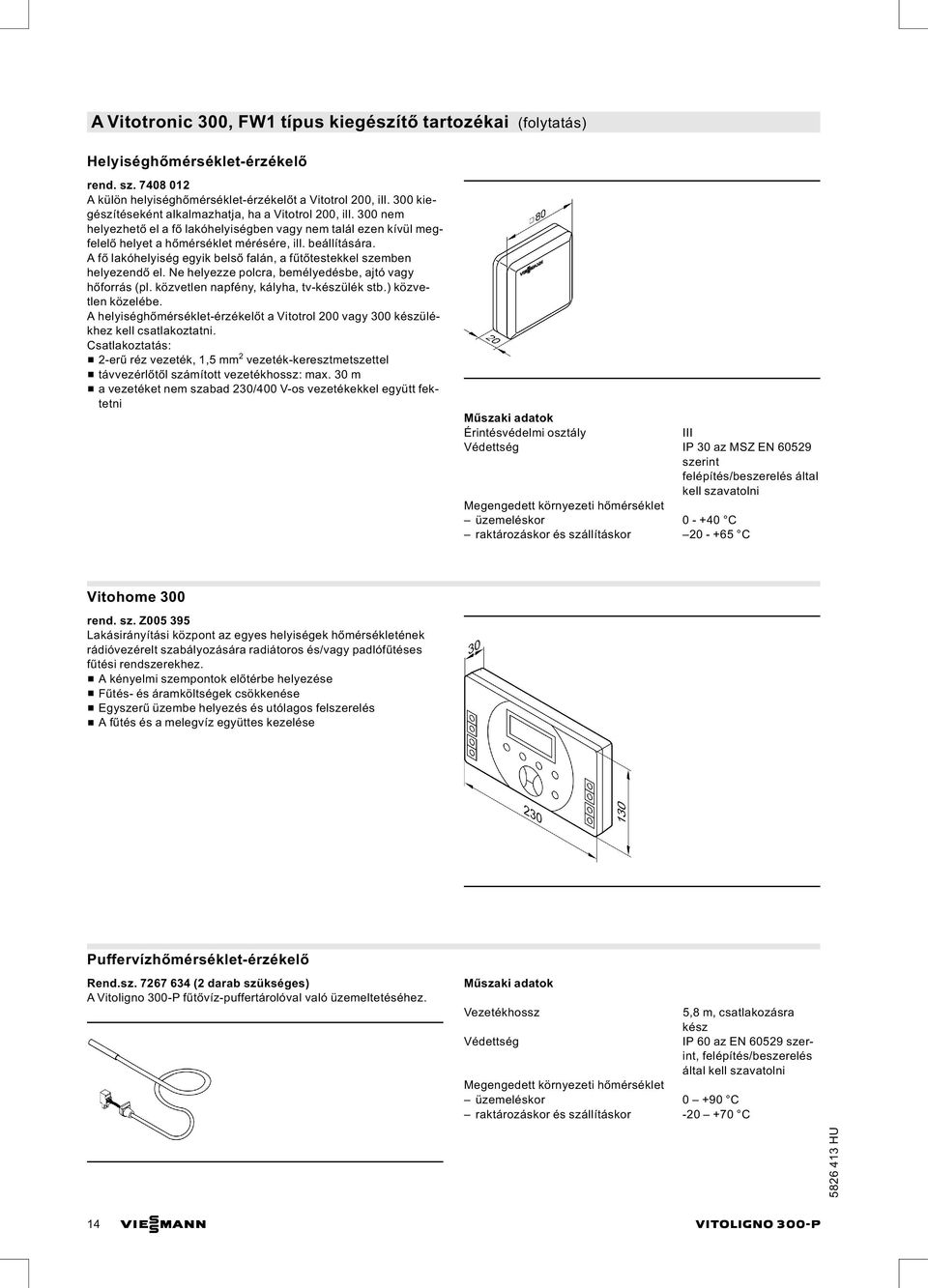

14 A Vitotronic 300, FW1 típus kiegészítő tartozékai (folytatás) Helyiséghőmérséklet-érzékelő rend. sz A külön helyiséghőmérséklet-érzékelőt a Vitotrol 200, ill. 300 kiegészítéseként alkalmazhatja, ha a Vitotrol 200, ill. 300 nem helyezhető el a fő lakóhelyiségben vagy nem talál ezen kívül megfelelő helyet a hőmérséklet mérésére, ill. beállítására. Afő lakóhelyiség egyik belső falán, a fűtőtestekkel szemben helyezendő el. Ne helyezze polcra, bemélyedésbe, ajtó vagy hőforrás (pl. közvetlen napfény, kályha, tv-készülék stb.) közvetlen közelébe. A helyiséghőmérséklet-érzékelőt a Vitotrol 200 vagy 300 készülékhez kell csatlakoztatni. Csatlakoztatás: & 2-erű réz vezeték, 1,5 mm 2 vezeték-keresztmetszettel & távvezérlőtől számított vezetékhossz: max. 30 m & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni Érintésvédelmi osztály III Védettség IP 30 az MSZ EN szerint felépítés/beszerelés által kell szavatolni üzemeléskor C raktározáskor és szállításkor C Vitohome 300 rend. sz. Z Lakásirányítási központ az egyes helyiségek hőmérsékletének rádióvezérelt szabályozására radiátoros és/vagy padlófűtéses fűtési rendszerekhez. & A kényelmi szempontok előtérbe helyezése & Fűtés- és áramköltségek csökkenése & Egyszerű üzembe helyezés és utólagos felszerelés & Afűtés és a melegvíz együttes kezelése Puffervízhőmérséklet-érzékelő Rend.sz (2 darab szükséges) A Vitoligno 300-P fűtővíz-puffertárolóval való üzemeltetéséhez. Vezetékhossz 5,8 m, csatlakozásra kész Védettség IP 60 az EN szerint, felépítés/beszerelés által kell szavatolni üzemeléskor C raktározáskor és szállításkor C 14 VIESMANN VITOLIGNO 300-P

15 A Vitotronic 300, FW1 típus kiegészítő tartozékai (folytatás) Rádió-óra vevő rend. sz ADCF77időjeladó vételére (Németországban a jeladás a Frankfurt/Main közelében lévő Mainflingenből érkezik). A pontos idő és a dátum rádióvezérelt pontossággal állítódik be. Egy külső falra, az adó irányában kell felszerelni. Fémes anyagok, pl. vasbeton, szomszédos épületek és elektromágneses zavarforrások, pl. nagyfeszültségű és felsővezetékek korlátozhatják a vételminőséget. Csatlakoztatás: & 2-erű réz vezeték, max. 35 m vezetékhossz, 1,5 mm 2 vezetékkeresztmetszet & A vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni. Funkcióbővítés 0 10 V Rend.sz KM-BUS-résztvevő Vezetékekkel (3,0 m hosszú), valamint fö és avg dugókkal. Előírt kazánvíz-hőmérséklet megadásához egy 0 10 V-os bemeneten keresztül, C vagy C hőmérséklet-tartományban (0 1V kazán kikapcsol) és a csökkentett üzemmód jelzéséhez, valamint egy fűtőköri keringető szivattyú alacsonyabb fordulatszámra kapcsolásához. Névleges feszültség 230 V ~ Névleges frekvencia 50 Hz Teljesítményfelvétel 1 W A relékimenet névleges terhelhetősége 4(2) A 230 V Védettség IP 30 az EN szerint, felépítés/beszerelés által kell szavatolni üzemeléskor C raktározáskor és szállításkor C Vitocom 100, GSM típus & SIM kártya nélkül rend. sz. Z Funkciók: & távkapcsolás a GSM mobiltelefon-hálózaton keresztül & távlekérdezés a GSM mobiltelefon-hálózaton keresztül & távellenőrzés az 1-es és a 2-es mobiltelefonnak érkező SMS üzenetek által & további berendezések távellenőrzése digitális bemeneten keresztül (230 V) Konfiguráció: Mobiltelefonok SMS üzeneteken keresztül Szállítási terjedelem: & Vitocom 100 (attól függően, hogy SIM kártyával vagy anélkül történt a megrendelés) & hálózati csatlakozóvezeték eurodugóval (2,0 m hosszú) & GSM antenna (3,0 m hosszú), mágneses láb és ragasztó csík & KM-BUS összekötő vezeték (3,0 m hosszú) Helyszíni feltételek: Jó hálózati vétel a kiválasztott mobiltelefon-hálózat szolgáltató GSM kommunikációjához (ajánlott szolgáltató: T-Mobile). Az összes KM-BUS résztvevő vezetékeinek teljes hossza max. 50 m. Névleges feszültség 230 V ~ Névleges frekvencia 50 Hz Névleges áram 15 ma Teljesítményfelvétel 4 W Érintésvédelmi osztály II Védettség IP 41 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Hatásmód 1B típus az MSZ EN szerint VITOLIGNO 300-P VIESMANN 15

16 A Vitotronic 300, FW1 típus kiegészítő tartozékai (folytatás) üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C Helyszínen történő csatlakoztatás Üzemzavar-bemenet DE V ~ A Vitoligno 300-P kiegészítő tartozékai Pelletadagolás a kazánba a pellettároló helyiségből Elvétel csigás adagolórendszerrel és flexibilis csigával Komplett rendszer csigás adagolórendszerrel a helyiségből történő elvételre, az alábbi összetevőkkel: & flexibilis etetőcsiga, 3 vagy 4 m hosszú & csigás szállítórendszer különböző hosszúságú helyiségekhez és csatlakozás a flexibilis etetőcsigához Flexibilis etetőcsigával rendelkező rendszer 1,8 m mély A a következő összetevőkkel: 1 csigarendszer fali modul, 0,64 m hosszú 1 1 csigavégmodul, 1,14 m hosszú 4 3 konzol 5 1 flexibilis etetőcsiga 6 2,3 m mély B a következő összetevőkkel: 1 csigarendszer fali modul, 0,64 m hosszú 1 1 csigamodul, 0,5 m hosszú 2 1 csigavégmodul, 1,14 m hosszú 4 4 konzol 5 1 flexibilis etetőcsiga 6 2,9 m mély C a következő összetevőkkel: 1 csigarendszer fali modul, 0,64 m hosszú 1 1 csigamodul, 1,14 m hosszú 3 1 csigavégmodul, 1,14 m hosszú 4 4 konzol 5 1 flexibilis etetőcsiga 6 3,4 m mély D (helyiség max. hossza) a következő összetevőkkel: 1 csigarendszer fali modul, 0,64 m hosszú 1 1 csigamodul, 0,5 m hosszú 2 1 csigamodul, 1,14 m hosszú 7 1 csigavégmodul, 1,14 m hosszú 4 5 konzol 5 1 flexibilis etetőcsiga 6 16 VIESMANN VITOLIGNO 300-P

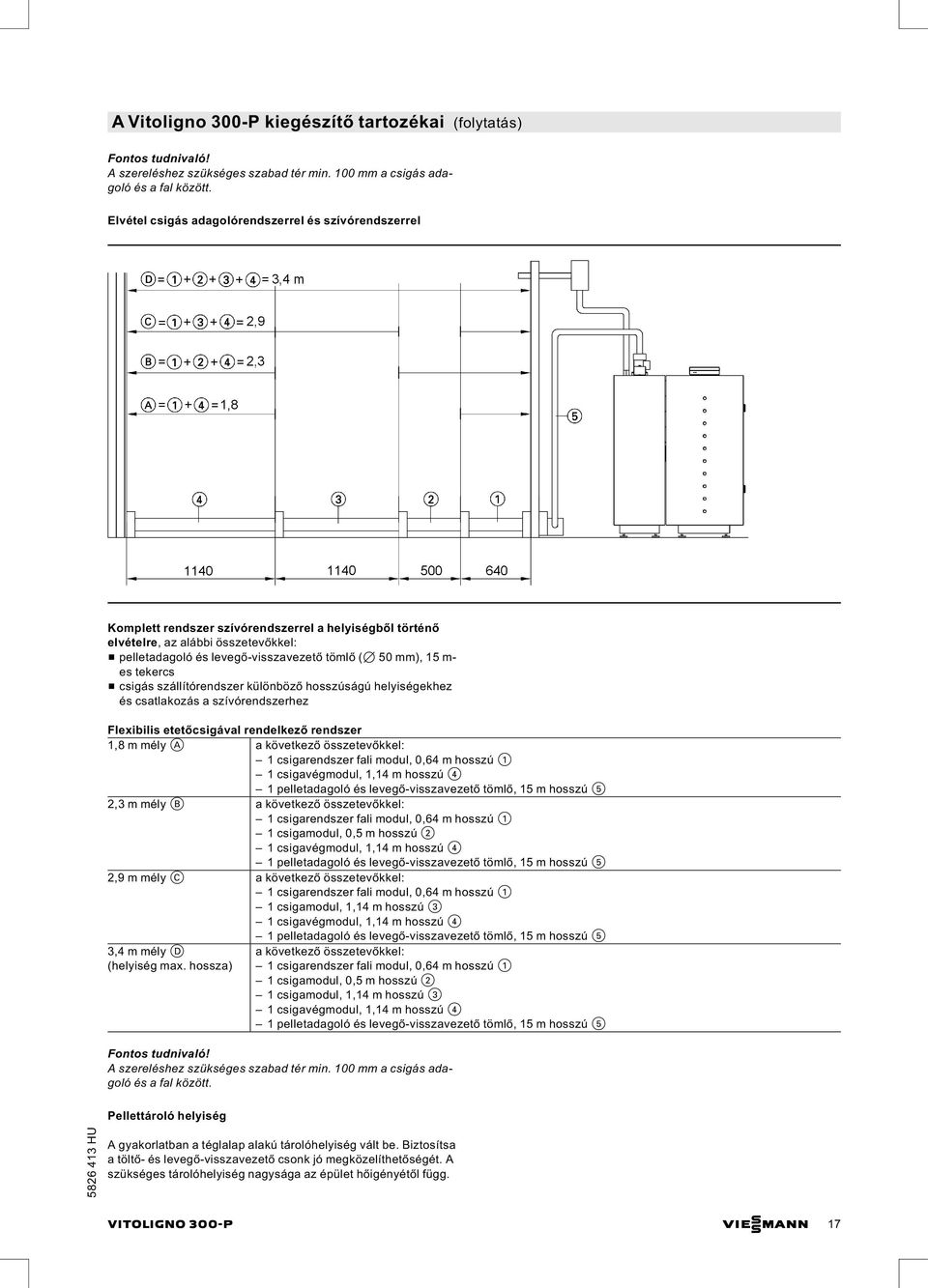

17 A Vitoligno 300-P kiegészítő tartozékai (folytatás) Fontos tudnivaló! A szereléshez szükséges szabad tér min. 100 mm a csigás adagoló és a fal között. Elvétel csigás adagolórendszerrel és szívórendszerrel Komplett rendszer szívórendszerrel a helyiségből történő elvételre, az alábbi összetevőkkel: & pelletadagoló és levegő-visszavezető tömlő (7 50 mm), 15 m- es tekercs & csigás szállítórendszer különböző hosszúságú helyiségekhez és csatlakozás a szívórendszerhez Flexibilis etetőcsigával rendelkező rendszer 1,8 m mély A a következő összetevőkkel: 1 csigarendszer fali modul, 0,64 m hosszú 1 1 csigavégmodul, 1,14 m hosszú 4 1 pelletadagoló és levegő-visszavezető tömlő, 15 m hosszú 5 2,3 m mély B a következő összetevőkkel: 1 csigarendszer fali modul, 0,64 m hosszú 1 1 csigamodul, 0,5 m hosszú 2 1 csigavégmodul, 1,14 m hosszú 4 1 pelletadagoló és levegő-visszavezető tömlő, 15 m hosszú 5 2,9 m mély C a következő összetevőkkel: 1 csigarendszer fali modul, 0,64 m hosszú 1 1 csigamodul, 1,14 m hosszú 3 1 csigavégmodul, 1,14 m hosszú 4 1 pelletadagoló és levegő-visszavezető tömlő, 15 m hosszú 5 3,4 m mély D (helyiség max. hossza) a következő összetevőkkel: 1 csigarendszer fali modul, 0,64 m hosszú 1 1 csigamodul, 0,5 m hosszú 2 1 csigamodul, 1,14 m hosszú 3 1 csigavégmodul, 1,14 m hosszú 4 1 pelletadagoló és levegő-visszavezető tömlő, 15 m hosszú 5 Fontos tudnivaló! A szereléshez szükséges szabad tér min. 100 mm a csigás adagoló és a fal között. Pellettároló helyiség A gyakorlatban a téglalap alakú tárolóhelyiség vált be. Biztosítsa atöltő- és levegő-visszavezető csonk jó megközelíthetőségét. A szükséges tárolóhelyiség nagysága az épület hőigényétől függ. VITOLIGNO 300-P VIESMANN 17

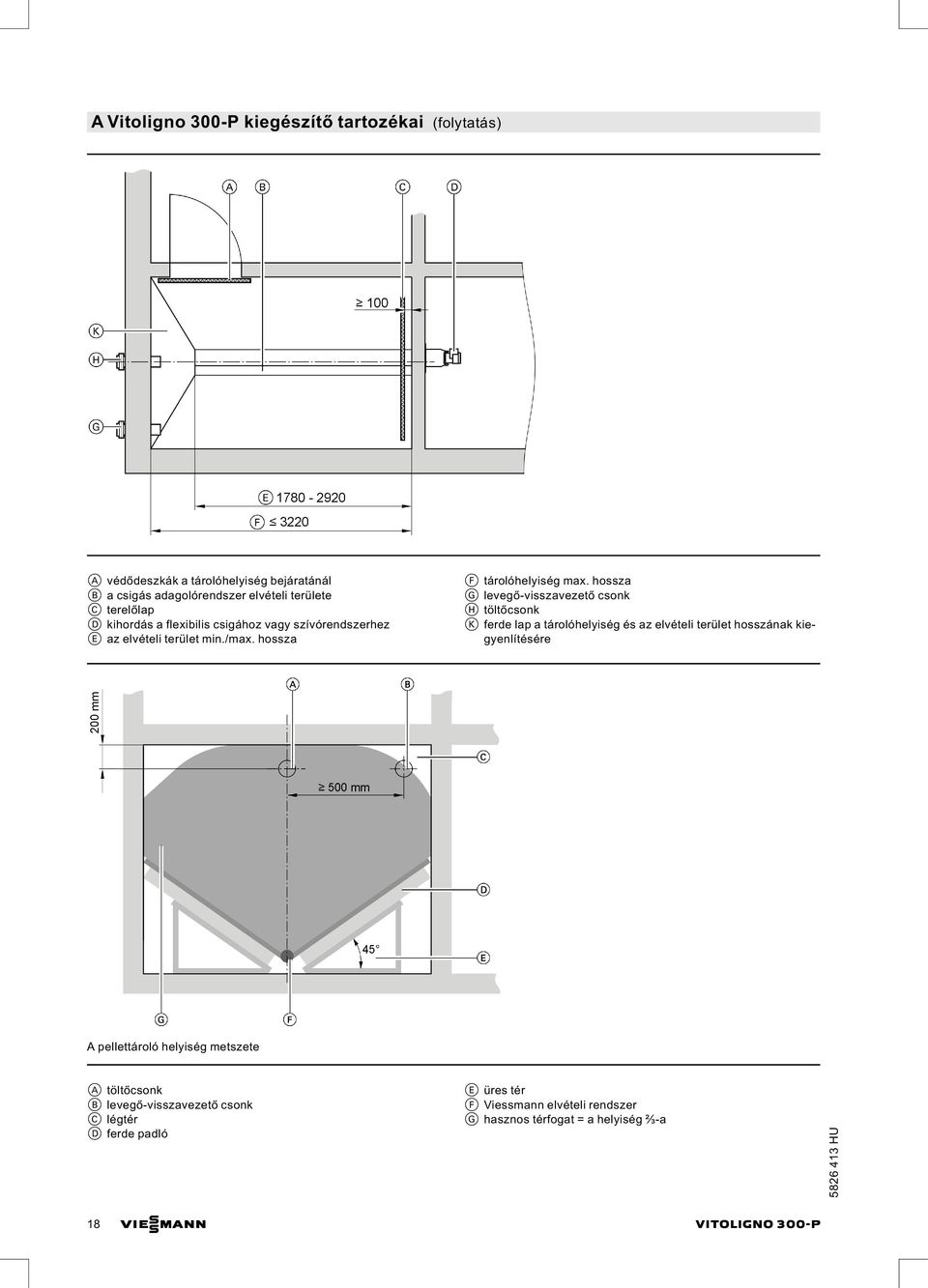

18 A Vitoligno 300-P kiegészítő tartozékai (folytatás) A védődeszkák a tárolóhelyiség bejáratánál B a csigás adagolórendszer elvételi területe C terelőlap D kihordás a flexibilis csigához vagy szívórendszerhez E az elvételi terület min./max. hossza F tárolóhelyiség max. hossza G levegő-visszavezető csonk H töltőcsonk K ferde lap a tárolóhelyiség és az elvételi terület hosszának kiegyenlítésére A pellettároló helyiség metszete A töltőcsonk B levegő-visszavezető csonk C légtér D ferde padló E üres tér F Viessmann elvételi rendszer G hasznos térfogat = a helyiség ⅔-a 18 VIESMANN VITOLIGNO 300-P

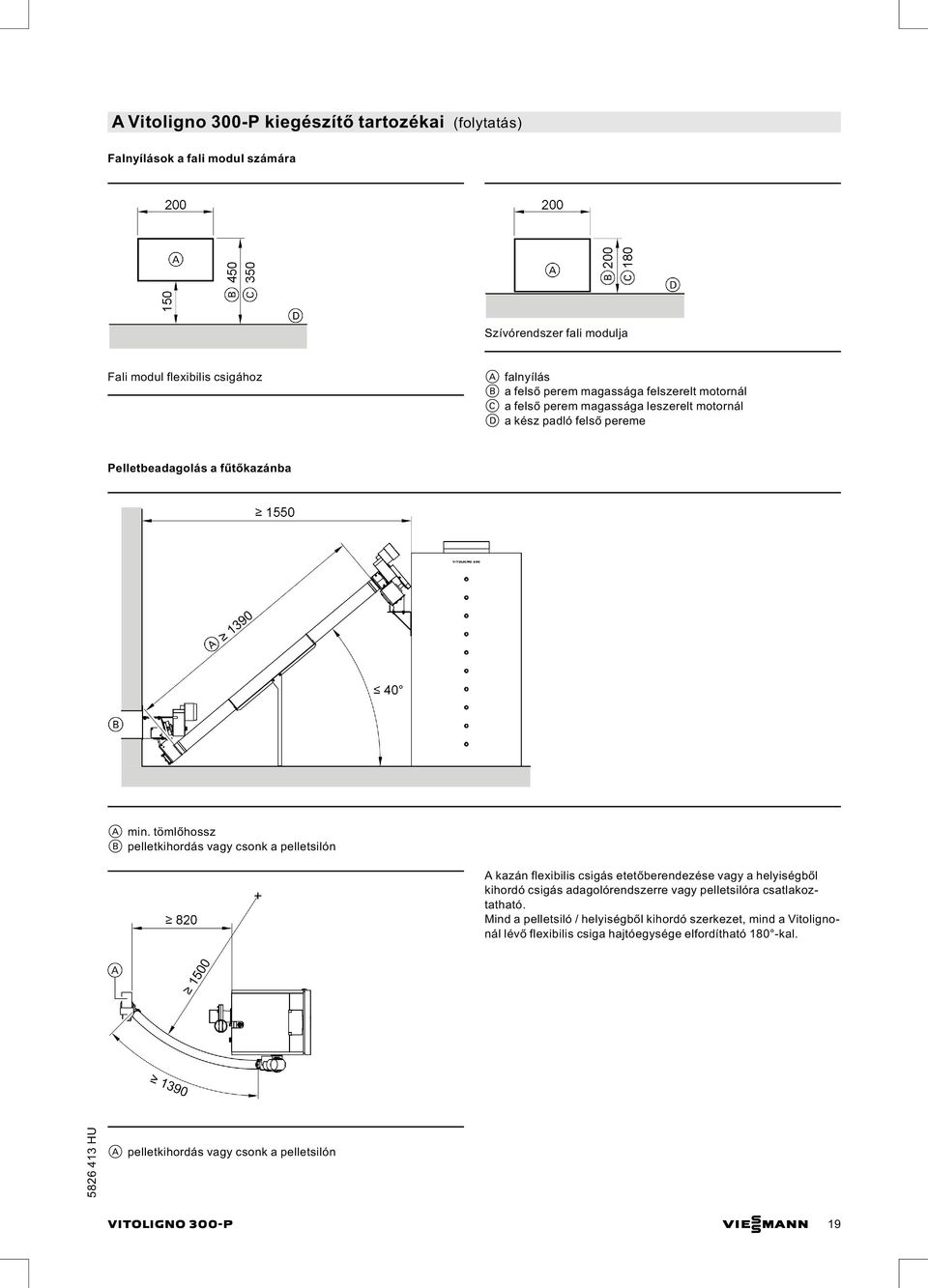

19 A Vitoligno 300-P kiegészítő tartozékai (folytatás) Falnyílások a fali modul számára Szívórendszer fali modulja Fali modul flexibilis csigához A falnyílás B afelső perem magassága felszerelt motornál C afelső perem magassága leszerelt motornál D a kész padló felső pereme Pelletbeadagolás a fűtőkazánba A min. tömlőhossz B pelletkihordás vagy csonk a pelletsilón A kazán flexibilis csigás etetőberendezése vagy a helyiségből kihordó csigás adagolórendszerre vagy pelletsilóra csatlakoztatható. Mind a pelletsiló / helyiségből kihordó szerkezet, mind a Vitolignonál lévő flexibilis csiga hajtóegysége elfordítható 180 -kal. A pelletkihordás vagy csonk a pelletsilón VITOLIGNO 300-P VIESMANN 19

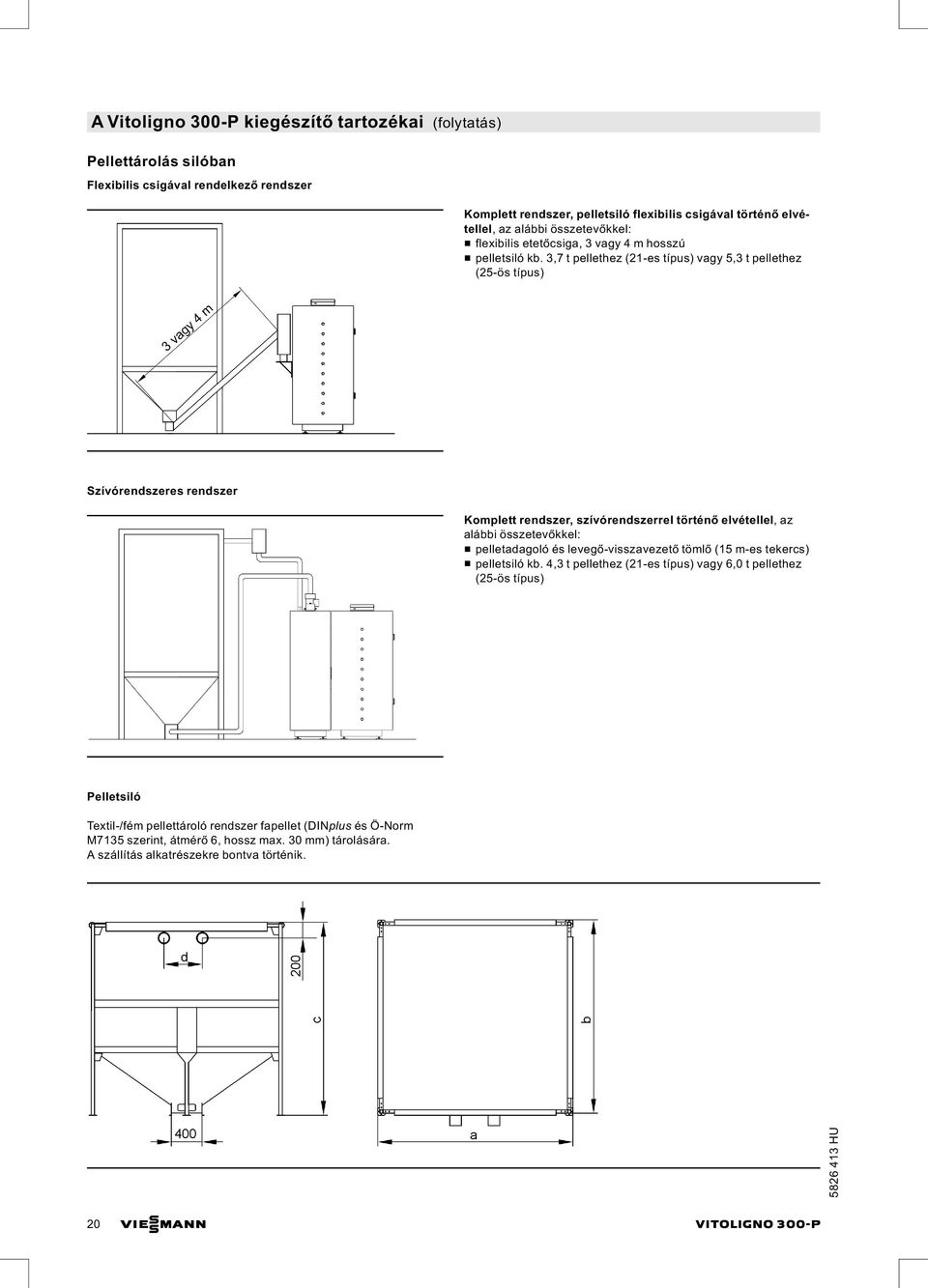

20 A Vitoligno 300-P kiegészítő tartozékai (folytatás) Pellettárolás silóban Flexibilis csigával rendelkező rendszer Komplett rendszer, pelletsiló flexibilis csigával történő elvétellel, az alábbi összetevőkkel: & flexibilis etetőcsiga, 3 vagy 4 m hosszú & pelletsiló kb. 3,7 t pellethez (21-es típus) vagy 5,3 t pellethez (25-ös típus) Szívórendszeres rendszer Komplett rendszer, szívórendszerrel történő elvétellel, az alábbi összetevőkkel: & pelletadagoló és levegő-visszavezető tömlő (15 m-es tekercs) & pelletsiló kb. 4,3 t pellethez (21-es típus) vagy 6,0 t pellethez (25-ös típus) Pelletsiló Textil-/fém pellettároló rendszer fapellet (DINplus és Ö-Norm M7135 szerint, átmérő 6, hossz max. 30 mm) tárolására. A szállítás alkatrészekre bontva történik. 20 VIESMANN VITOLIGNO 300-P

21 A Vitoligno 300-P kiegészítő tartozékai (folytatás) Pelletsiló Méret mm-ben a b c d 21-es típus ös típus Helyszíni feltételek Pelletsiló Méret mm-ben a b 21-es típus ös típus Fontos tudnivaló! Különösen úsztatott padló (nyersbeton + szigetelés + padló) esetében áll fenn a veszély, hogy nem elégítik ki a megadott követelményeket. A a középső tartólemez max. terhelése: 3000 kg B max. terhelés tartólemezenként: 1500 kg További kiegészítő tartozékok & visszatérő vízhőmérséklet emelésének csatlakozóegysége fűtővíz-puffertárolós berendezésekhez & kiselosztó & fűtőköri osztó & 3-utú váltószelep & vízszint-határoló & kazán-csatlakozódarab (nemesacél égéstermékcső esetén szükséges) & testhang-elnyelő (az égéstermékcsőbe való beépítésbe) & huzatszabályozó (fali beépítésre) Lásd az árjegyzéket. Szállítási terjedelem Acéllemez kazán DINplus és ÖNORM M7135 szerinti, 6 mm átmérőjű, max. 30 mm hosszú fapellettel való tüzeléshez. Kazántest (szállítórekeszben) felszerelt hőszigetelő paplannal, visszatérő vízhőmérséklet beépített megemelésével, tűztérajtóval, hamuajtóval és hamuládával és beszerelt szabályozással. 1 doboz a burkolólemezekkel és a tisztítóberendezéssel 1 doboz a Vitotronic 300, FW1 típusú kezelőegységgel 1 doboz a szívóventilátorral tasak a műszaki dokumentációval Megrendelés szerint: 1 pellettartály 1 csatlakozóegység a flexibilis csigához Vitotronic 300, FW1 típus & Kezelőegység & Külsőhőmérséklet-érzékelő & Kazánvízhőmérséklet-érzékelő & Tárolóvízhőmérséklet-érzékelő & Tasak a műszaki dokumentációval Fűtőberendezés tároló-vízmelegítővel A tárolóvíz hőmérséklet-szabályozáshoz külön meg kell rendelni a visszacsapó csappantyúval rendelkező keringető szivattyút. Fűtési rendszer keverőszeleppel rendelkező fűtőkörrel A keverőszeleppel rendelkező fűtőkörhöz szükség van egy bővítőkészletre (tartozék). Fűtőberendezés padlófűtéssel A padlófűtési körhöz szükség van a keverőszelepes fűtőkörhöz való bővítőkészletre. A padlófűtési kör előremenőjébe felsőhőmérséklet-határolás céljából hőmérsékletőrt kell beépíteni. Vegye figyelembe a DIN szabványt. A padlófűtési körre nem szabad helyiséghőmérséklet-szabályozással működő távvezérlőnek hatnia. Műanyag csőrendszerek fűtőtestekhez Fűtőtestekkel ellátott fűtőkörök számára kifejlesztett műanyag csőrendszerek esetén ugyancsak javasolt a hőmérsékletőr alkalmazása a felsőhőmérséklet határolására. VITOLIGNO 300-P VIESMANN 21

22 Tervezési utasítások A névleges hőteljesítmény kiválasztása Az energiamegtakarítási rendelet értelmében a kazánméret kiválasztásánál ügyelni kell arra, hogy a névleges hőteljesítmény ne lépje túl az EN ill. az ÖNORM M 7500 ill. a vonatkozó magyar előírások által megállapított hőszükségleti értéket. Tüzelőanyagok Afűtőkazán csak a kereskedelemben kapható, természetes állapotú fapellet (maradék nedvesség max. 7 12%, átmérő 6 mm, hossz 5 30 mm a DINplus ill. ÖNORM M 7135 szerint) tüzelésére engedélyezett. A pelletet teljesen szárazon tartva kell tárolni és szállítani. Afűtőkazánban elégetni tilos: fosszilis és kéntartalmú tüzelőanyagokat, így pl. kőszenet és kokszot, valamint műanyagokat, gabonát, faforgácslemezt, éghető folyadékkal átitatott textíliát, faforgácsot, fűrészport, falisztet, továbbá műanyaggal vagy favédő szerrel kezelt fát vagy famaradékot. Hidraulikus csatlakozás Szilárd tüzelésű kazánokat ne építsen be az MSZ EN szerinti nyitott rendszerekbe, hanem a tervezési segédletben található szerelési példáknak megfelelően az MSZ EN szerinti zárt rendszerekbe építse be. Csak keverőszeleppel rendelkező szabályozott fűtőkörök alkalmazhatók. A visszatérő vízhőmérséklet megemelése fűtővíz-puffertároló nélküli berendezésekben nem szükséges, mivel a Vitoligno 300 fel van szerelve a visszatérő vízhőmérséklet beépített megemelésére. Afűtővíz-puffertárolóval rendelkező berendezésekhez visszakeverő szivattyú és a visszatérő vízhőmérséklet megemelése szükséges. Használati melegvíz készítés A tároló-vízmelegítő felfűtésére szolgáló keringetőszivattyú csak akkor kapcsol be, ha a kazánvíz hőmérséklete az 50 C-os minimális érték alá csökkent. Biztonságtechnikai szerelvények Afűtőkazánok a melegvizes fűtőrendszerekre vonatkozó MSZ EN szabványnak megfelelően max. 110 C-os biztonsági hőmérséklettel üzemeltethetők, és típusengedélyüknek megfelelően típusvizsgált biztonsági szeleppel kell ellátni őket. Ezt a TRD 721 szerint kell jelölni, & H 3,0 bar megengedett üzemi túlnyomásig és max kw hőteljesítményig, & D/G/H -val minden más üzemeltetési feltétel esetén. Vízhiánybiztosító Az MSZ EN szerint szükség van egy vízhiánybiztosítóra (tartozéként szállítható). Égéstermék-elvezető rendszer A Vitoligno 300-P tüzelőberendezéseket ezért hőszigetelt kéményekhez kell csatlakoztatni (a DIN szabvány szerinti I. hőátbocsátási ellenállás csoport), vagy megfelelő, építésfelügyeletileg engedélyezett, nedvességre nem érzékeny égéstermékrendszert kell alkalmazni. Az optimális égés biztosítára, az égéstermékcsőbe legfeljebb egy 90 -os ívet építsen be. A kémény betorkollását a szükséges meredekséggel fektesse (legalább 10, optimális a 45 -os meredekség). Aszűkítőket és a kiegészítő íveket feltétlenül kerülje, mivel különben a kémény vákuuma túl kicsi lehet a problémamentes égéstermék-elvezetéshez, és ez károsan befolyásolhatja az égést. Az égéstermékcső maximális hossza a kémény betorkollásáig 3 m. Az égéstermékcsövet teljes hosszában min. 30 mm vastag hőszigeteléssel lássa el, és nyomástömített legyen. Huzathatárolót be kell építeni. Az égésterméket a kéményből úgy kell a szabadba vezetni, hogy agőz halmazállapotú összetevők csapadéka ne károsíthassa a kéményt. Afűtőkazánt és az égéstermékelvezető-rendszert egymáshoz kell hangolni, különösen felújított régi berendezéseknél. A kémény károsodáa a következő intézkedésekkel kerülhető el (az illetékes kéményseprő-mesterrel egyeztetve): Melléklevegő-berendezés beépítése a kéményfalba, az égéstermékcső hőszigetelése, a kémény hőszigetelése a fűtetlen tetőtérben vagy kéményszanálás. 22 VIESMANN VITOLIGNO 300-P

23 Tervezési utasítások (folytatás) Zajvédelem A szívó szellőző által okozott hangátvitel elkerülése érdekében az égéstermékcsövet ne falazza be a kéménybe. Az égéstermékcsőbe építhető hangtest-elnyelő tartozékként szállítható. Bevizsgált minőség Rendelkezik az érvényes EU-irányelvek szerinti CE-jelöléssel. Svájci tűzvédelmi engedély VKF BZu-Nr. Z Holzenergie Schweiz tanúsítvány (Fafűtésű kazán minőségi tanúsítvány) Nr VITOLIGNO 300-P VIESMANN 23

24 Műszaki változtatások jogát fenntartjuk! Viessmann Fűtéstechnika Kft Törökbálint Süssen u. 3. Telefon: / Telefax: / VIESMANN VITOLIGNO 300-P Környezetbarát, klórmentesen fehérített papírra nyomtatva
