VIESMANN VITOSOLIC. Műszaki adatlap A rendelési számokat és az árakat lásd az árjegyzékben VITOSOLIC 100 VITOSOLIC 200.

Átírás

1 VIESMANN VITOSOLIC Szolárszabályozók Műszaki adatlap A rendelési számokat és az árakat lásd az árjegyzékben A dokumentum helye: Vitotec dosszié, 13. fejezet VITOSOLIC 100 Szolárszabályozó max. 1 db fogyasztóhoz Digitális hőmérséklet-kijelzéssel, mérlegkészítéssel. Afűtőkazán általi utántöltés elnyomásával, az előmelegítő fokozat felfűtésével és diagnosztikai rendszerrel. Falra történő szereléshez. VITOSOLIC 200 Szolárszabályozó max. 4 db fogyasztóhoz Digitális hőmérséklet-kijelzéssel, mérlegkészítéssel. Afűtőkazán általi utántöltés elnyomásával, az előmelegítő fokozat felfűtésével és diagnosztikai rendszerrel. Hőmennyiségmérő és napsugárzás-érzékelő csatlakoztatási lehetőségével. Falra történő szereléshez. 4/2007

2 A Vitosolic 100 műszaki adatai Felépítés és funkció Felépítés A szabályozó részei: & elektronika & digitális kijelző & beállító nyomógombok & csatlakozó sorkapcsok: érzékelők szolárkör keringető szivattyúja KM-BUS hálózati csatlakozás (helyszínen szerelendő hálózati kapcsoló) & relék a szivattyúk (fogyasztók) kapcsolásához Funkció & A szolárkör keringető szivattyú használati melegvíz készítésre úszómedence vizének melegítésére kapcsolása & Elektronikus hőmérséklet határolás a tároló-vízmelegítőben (biztonsági lekapcsolás 90 C-on) & A kollektorok biztonsági lekapcsolása & Mérlegkészítés a hőmérséklet-különbség mérése és a térfogatáram beállítása segítségével & A szolárkör keringető szivattyúja üzemóráinak kijelzése & Afűtőkazán általi utófűtés elnyomása: KM-BUS-szal rendelkező Vitotronic-szabályozós berendezések A kaszkádszabályozón egy 3. használati melegvíz hőmérséklet előírt értékének bekódolása történik. A tároló-vízmelegítőt afűtőkazán csak akkor fűti, ha a napenergiával működő rendszer nem éri el ezt az előírt értéket. Berendezések további Viessmann szabályozókkal (csak csatlakozóbővítő adapterrel együtt; tartozék): A csatlakozóbővítő adapterben lévő ellenállás 10 K fokkal magasabb tényleges használati melegvíz hőmérsékletet imitál. A tároló-vízmelegítőt afűtőkazán csak akkor fűti, ha a napenergiával működő rendszerrel nem éri el az előírt használati melegvíz hőmérsékletet. & Kiegészítő funkció a használati melegvíz készítéshez (csak KM-BUS-szal és csatlakozóbővítő adapterrel rendelkező Vitotronic-szabályozós berendezések esetén; tartozék): 400 litert meghaladó tároló-űrtartalommal rendelkező rendszerek esetén naponta egyszer az egész vízmennyiséget fel kell melegíteni 60 C-ra. A Vitotronic szabályozón be kell kódolni egy 2. használati melegvíz előírt hőmérsékletet, a 4. melegvizes idősávot aktiválni kell. Ez a jel eljut a szolár-szabályozóba, az átrétegző szivattyú pedig bekapcsol. Fontos tudnivaló! KM-BUS-szal rendelkező Vitotronic-szabályozós berendezésekben lehetséges a fűtőkazán általi utántöltés elnyomása és a használati melegvíz készítéséhez szükséges kiegészítő funkció. Egyéb Viessmann szabályozókkal rendelkező berendezésekben csak ezen funkciók egyike működik. & Termosztát funkció: Csak csatlakozóbővítő adapterrel együtt (tartozék). Ezzel a funkcióval elérhető, hogy a felesleges hőt a lehető leghamarabb elvezesse. Ez a funkció a szolár üzemmódtól függetlenül alkalmazható. Kollektorhőmérséklet-érzékelő a készülékbe történő csatlakoztatáshoz. A csatlakozó vezeték helyszínen történő meghosszabbítása: & 2-erű réz vezeték, max. 60 m vezetékhossz, 1,5 mm 2 vezetékkeresztmetszet & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni Vezetékhossz 2,5 m Védettség IP 32 az MSZ EN szerint, felépítés/beszerelés Az érzékelő típusa Pt500 üzemeléskor C raktározáskor és szállításkor C Tárolóhőmérséklet-érzékelő a készülékbe történő csatlakoztatáshoz. A csatlakozó vezeték helyszínen történő meghosszabbítása: & 2-erű réz vezeték, max. 60 m vezetékhossz, 1,5 mm 2 vezetékkeresztmetszet & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni Vezetékhossz 3,75 m Védettség IP 32 az MSZ EN szerint, felépítés/beszerelés Az érzékelő típusa Pt500 üzemeléskor C raktározáskor és szállításkor C Viessmann tároló-vízmelegítőkkel rendelkező berendezések esetén a tárolóvíz hőmérséklet-érzékelőt a visszatérő fűtővízben lévő menetes könyökcsatlakozó merülőhüvelyébe kell beszerelni. 2 VIESMANN VITOSOLIC

3 A Vitosolic 100 műszaki adatai (folytatás) Névleges feszültség 230 V ~ Névleges frekvencia 50 Hz Névleges áram 4 A Teljesítményfelvétel 2 W Érintésvédelmi osztály II Védettség IP 20 az EN szerint, felépítés/beszerelés Hatásmód 1B típus az MSZ EN szerint üzemeléskor C, alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C A relékimenetek névleges terhelhetősége 1-es félvezető relé 0,5 A 2-es relé 4(2) A, 230 V~ Összes max. 4 A A Vitosolic 200 műszaki adatai Felépítés és funkció Felépítés A szabályozó részei: & elektronika & digitális kijelző & beállító nyomógombok & csatlakozó sorkapcsok: érzékelők napelem szivattyú impulzusszámláló-bemenetek térfogatmérők csatlakoztatásához KM-BUS gyűjtő zavarjelző berendezés V-BUS az adattároló és/ a nagyméretű kijelző számára hálózati csatlakozás (helyszínen szerelendő hálózati kapcsoló) & a szivattyúkat kapcsoló relék Funkció & A szolárkör keringető szivattyú kapcsolása használati melegvíz készítéséhez, úszómedence vizének melegítéséhez egyéb fogyasztók számára & Elektronikus hőmérséklet határolás a tároló-vízmelegítőben (biztonsági lekapcsolás 90 C-on) & A kollektorok biztonsági lekapcsolása & Hőmérleg: ahőmérséklet-különbség mérése és a térfogatáram beállítása hőmennyiségmérő bővítő készlet térfogatmérővel és két-két hőmérséklet-érzékelővel & A szolárkör keringető szivattyúja üzemóráinak kijelzése & Bypass-kapcsolás kollektorhőmérséklet-érzékelővel és bypassérzékelővel kollektorhőmérséklet-érzékelővel és napelemmel a rendszer beindulásának javítására & Afűtőkazán általi utófűtés elnyomása: KM-BUS-szal rendelkező Vitotronic-szabályozós berendezések A Vitotronic szabályozón be kell kódolni egy 3. használati melegvíz előírt hőmérsékletet. A tároló-vízmelegítőt afűtőkazán csak akkor fűti, ha a napenergiával működő rendszer nem éri el ezt az előírt értéket. Berendezések további Viessmann szabályozókkal Egy helyszínen beépített ellenállás 10 K fokkal magasabb használati melegvíz hőmérsékletet imitál. A fűtőkazán csak akkor fűti a tároló-vízmelegítőt, ha a napenergiával működő rendszer nem éri el ezt a tényleges hőmérsékletet. & Kiegészítő funkció használati melegvíz készítéséhez: 400 litert meghaladó tároló-űrtartalommal rendelkező rendszerek esetén naponta egyszer az egész vízmennyiséget fel kell melegíteni 60 C-ra. KM-BUS-szal rendelkező Vitotronic-szabályozós berendezések A Vitotronic szabályozón be kell kódolni egy 2. használati melegvíz előírt hőmérsékletet, a 4. melegvizes idősávot aktiválni kell. Ez a jel eljut a szolár-szabályozóba, az átrétegző szivattyú pedig bekapcsol. Berendezések további Viessmann szabályozókkal Az átrétegző szivattyú egy beállítható időben bekapcsol, ha a tároló-vízmelegítő előzőleg nem érte el legalább naponta egyszer a 60 C hőmérsékletet. Egy helyszínen beállítandó ellenállás kb. 35 C -os használati melegvíz hőmérsékletet imitál. & Használati melegvíz készítéshez és úszómedence vizének melegítéséhez A használati melegvíz készítése előnyt élvez. Az úszómedence vizének (alacsonyabb előírt hőmérsékletű fogyasztó) felmelegítése közben a keringető szivattyú időhöz kötötten kikapcsol annak megállapítása céljából, hogy a tároló-vízmelegítőt (magasabb előírt hőmérsékletű fogyasztó) után lehet-e tölteni. Ha a tároló-vízmelegítő felfűtése már megtörtént, amennyiben a hőhordozó közeg hőmérséklete nem elegendő atároló-vízmelegítő felfűtéséhez, tovább folytatódik az úszómedence vizének melegítése. VITOSOLIC VIESMANN 3

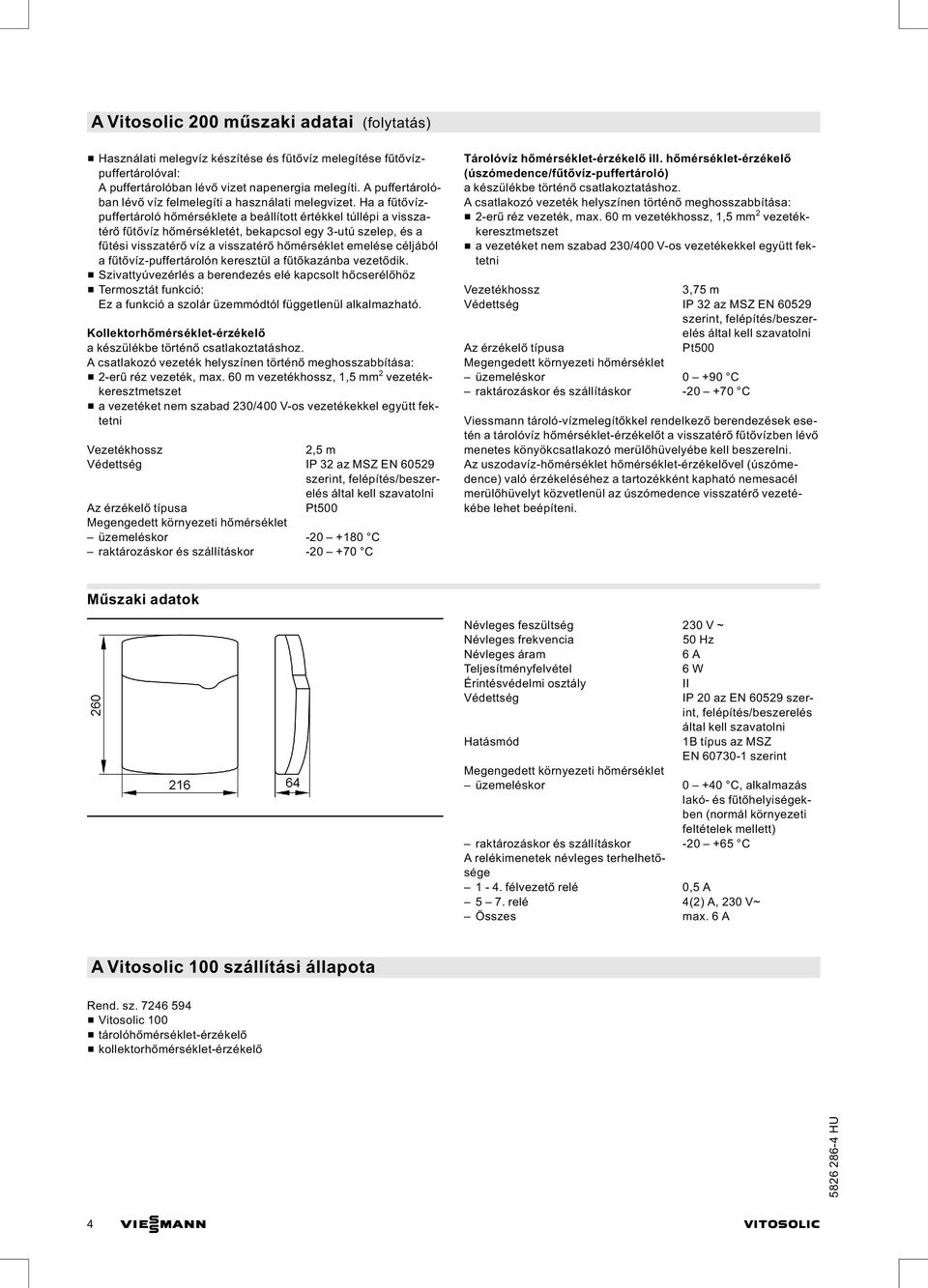

4 A Vitosolic 200 műszaki adatai (folytatás) & Használati melegvíz készítése és fűtővíz melegítése fűtővízpuffertárolóval: A puffertárolóban lévő vizet napenergia melegíti. A puffertárolóban lévő víz felmelegíti a használati melegvizet. Ha a fűtővízpuffertároló hőmérséklete a beállított értékkel túllépi a visszatérő fűtővíz hőmérsékletét, bekapcsol egy 3-utú szelep, és a fűtési visszatérő víz a visszatérő hőmérséklet emelése céljából afűtővíz-puffertárolón keresztül a fűtőkazánba vezetődik. & Szivattyúvezérlés a berendezés elé kapcsolt hőcserélőhöz & Termosztát funkció: Ez a funkció a szolár üzemmódtól függetlenül alkalmazható. Kollektorhőmérséklet-érzékelő a készülékbe történő csatlakoztatáshoz. A csatlakozó vezeték helyszínen történő meghosszabbítása: & 2-erű réz vezeték, max. 60 m vezetékhossz, 1,5 mm 2 vezetékkeresztmetszet & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni Vezetékhossz 2,5 m Védettség IP 32 az MSZ EN szerint, felépítés/beszerelés Az érzékelő típusa Pt500 üzemeléskor C raktározáskor és szállításkor C Tárolóvíz hőmérséklet-érzékelő ill. hőmérséklet-érzékelő (úszómedence/fűtővíz-puffertároló) a készülékbe történő csatlakoztatáshoz. A csatlakozó vezeték helyszínen történő meghosszabbítása: & 2-erű réz vezeték, max. 60 m vezetékhossz, 1,5 mm 2 vezetékkeresztmetszet & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni Vezetékhossz 3,75 m Védettség IP 32 az MSZ EN szerint, felépítés/beszerelés Az érzékelő típusa Pt500 üzemeléskor C raktározáskor és szállításkor C Viessmann tároló-vízmelegítőkkel rendelkező berendezések esetén a tárolóvíz hőmérséklet-érzékelőt a visszatérő fűtővízben lévő menetes könyökcsatlakozó merülőhüvelyébe kell beszerelni. Az uszodavíz-hőmérséklet hőmérséklet-érzékelővel (úszómedence) való érzékeléséhez a tartozékként kapható nemesacél merülőhüvelyt közvetlenül az úszómedence visszatérő vezetékébe lehet beépíteni. Névleges feszültség 230 V ~ Névleges frekvencia 50 Hz Névleges áram 6 A Teljesítményfelvétel 6 W Érintésvédelmi osztály II Védettség IP 20 az EN szerint, felépítés/beszerelés Hatásmód 1B típus az MSZ EN szerint üzemeléskor C, alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C A relékimenetek névleges terhelhetősége 1-4. félvezető relé 0,5 A 5 7. relé 4(2) A, 230 V~ Összes max. 6 A A Vitosolic 100 szállítási állapota Rend. sz & Vitosolic 100 & tárolóhőmérséklet-érzékelő & kollektorhőmérséklet-érzékelő 4 VIESMANN VITOSOLIC

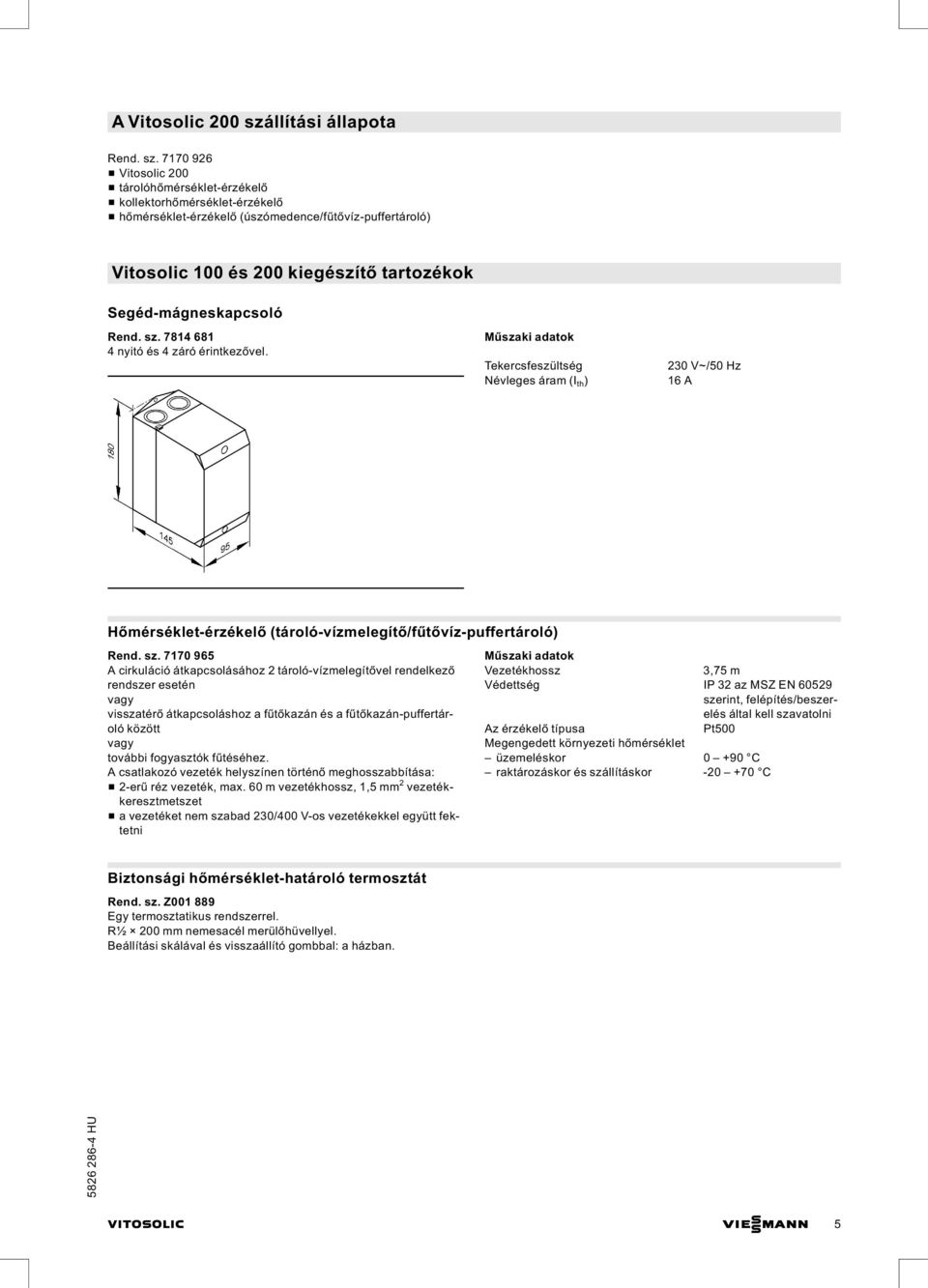

5 A Vitosolic 200 szállítási állapota Rend. sz & Vitosolic 200 & tárolóhőmérséklet-érzékelő & kollektorhőmérséklet-érzékelő & hőmérséklet-érzékelő (úszómedence/fűtővíz-puffertároló) Vitosolic 100 és 200 kiegészítő tartozékok Segéd-mágneskapcsoló Rend. sz nyitóés4záróérintkezővel. Tekercsfeszültség Névleges áram (I th ) 230 V~/50 Hz 16 A Hőmérséklet-érzékelő (tároló-vízmelegítő/fűtővíz-puffertároló) Rend. sz A cirkuláció átkapcsolásához 2 tároló-vízmelegítővel rendelkező rendszer esetén visszatérő átkapcsoláshoz a fűtőkazán és a fűtőkazán-puffertároló között további fogyasztók fűtéséhez. A csatlakozó vezeték helyszínen történő meghosszabbítása: & 2-erű réz vezeték, max. 60 m vezetékhossz, 1,5 mm 2 vezetékkeresztmetszet & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni Vezetékhossz 3,75 m Védettség IP 32 az MSZ EN szerint, felépítés/beszerelés Az érzékelő típusa Pt500 üzemeléskor C raktározáskor és szállításkor C Biztonsági hőmérséklet-határoló termosztát Rend. sz. Z Egy termosztatikus rendszerrel. R½ 200 mm nemesacél merülőhüvellyel. Beállítási skálával és visszaállító gombbal: a házban. VITOSOLIC VIESMANN 5

6 Vitosolic 100 és 200 kiegészítő tartozékok (folytatás) Akkor szükséges, ha m 2 -kénti elnyelőfelülethez 40liternél kevesebb tárolt vízmennyiség áll rendelkezésre. Ezzel biztosan megakadályozható, hogy a tároló-vízmelegítőben 95 C fölé emelkedjen a hőmérséklet. Csatlakozó 3-erű vezeték 1,5 mm 2 -es vezeték-keresztmetszettel Védettség IP 41 az MSZ EN szerint Kapcsolási pont 120 (110, 100, 95) C Kapcsolási különbség max. 11 K Kapcsolási teljesítmény az 1-es sorkapocsról a 2-esre 6(1,5) A 250 V~ Kapcsolási funkció növekvő hőmérséklet esetén nyit DIN nyilvántartási szám DIN STB DIN STB Hőmérséklet-szabályozó termosztát Rend. sz Alkalmazható: & Vitocell 100-B & Vitocell 100-V & Vitocell 340-M & Vitocell 360-M Egy termosztatikus rendszerrel. Merülőhüvely nélkül (a merülőhüvelyt a tároló-vízmelegítő szállítási terjedelme tartalmazza). Beállító gomb: a ház külső falán. Csatlakozó 3-erű vezeték 1,5 mm 2 -es vezeték-keresztmetszettel Védettség IP 41 az MSZ EN szerint Beállítási tartomány C, átállítható 110 C-ig Kapcsolási különbség max. 11 K Kapcsolási teljesítmény 6(1,5) A 250 V~ Kapcsolási funkció emelkedő hőmérsékletnél 2-ről 3-ra DIN nyilvántartási szám DIN TR DIN TR DIN TR Hőmérséklet-szabályozó termosztát Rend. sz Alkalmazható: & Vitocell 300-B & Vitocell 300-V, EVI típus Egy termosztatikus rendszerrel. Merülőhüvely nélkül. Beállító gomb: a ház külső falán. 6 VIESMANN VITOSOLIC

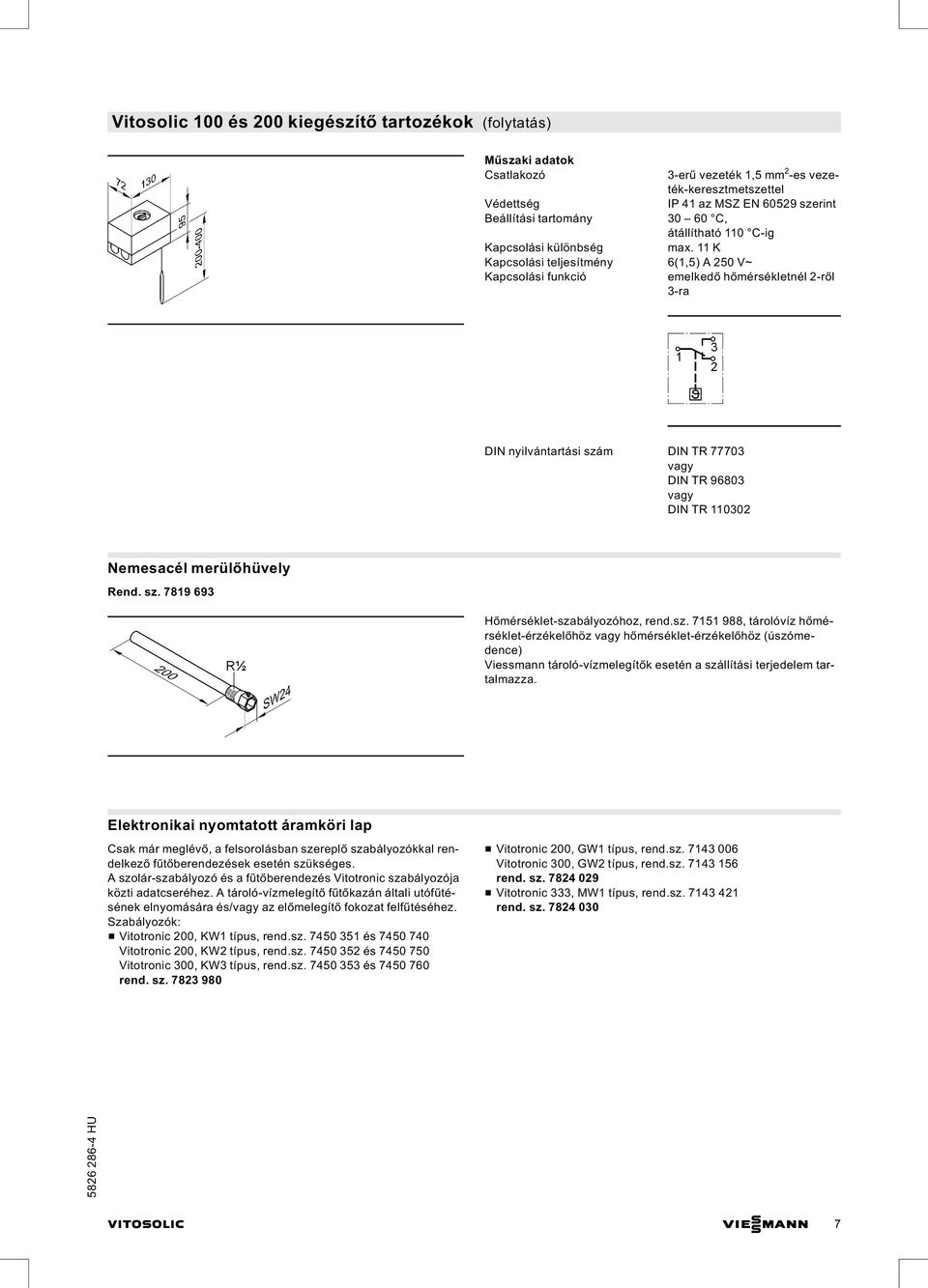

7 Vitosolic 100 és 200 kiegészítő tartozékok (folytatás) Csatlakozó 3-erű vezeték 1,5 mm 2 -es vezeték-keresztmetszettel Védettség IP 41 az MSZ EN szerint Beállítási tartomány C, átállítható 110 C-ig Kapcsolási különbség max. 11 K Kapcsolási teljesítmény 6(1,5) A 250 V~ Kapcsolási funkció emelkedő hőmérsékletnél 2-ről 3-ra DIN nyilvántartási szám DIN TR DIN TR DIN TR Nemesacél merülőhüvely Rend. sz Hőmérséklet-szabályozóhoz, rend.sz , tárolóvíz hőmérséklet-érzékelőhöz hőmérséklet-érzékelőhöz (úszómedence) Viessmann tároló-vízmelegítők esetén a szállítási terjedelem tartalmazza. Elektronikai nyomtatott áramköri lap Csak már meglévő, a felsorolásban szereplő szabályozókkal rendelkező fűtőberendezések esetén szükséges. A szolár-szabályozó és a fűtőberendezés Vitotronic szabályozója közti adatcseréhez. A tároló-vízmelegítő fűtőkazán általi utófűtésének elnyomására és/ az előmelegítő fokozat felfűtéséhez. Szabályozók: & Vitotronic 200, KW1 típus, rend.sz és Vitotronic 200, KW2 típus, rend.sz és Vitotronic 300, KW3 típus, rend.sz és rend. sz & Vitotronic 200, GW1 típus, rend.sz Vitotronic 300, GW2 típus, rend.sz rend. sz & Vitotronic 333, MW1 típus, rend.sz rend. sz VITOSOLIC VIESMANN 7

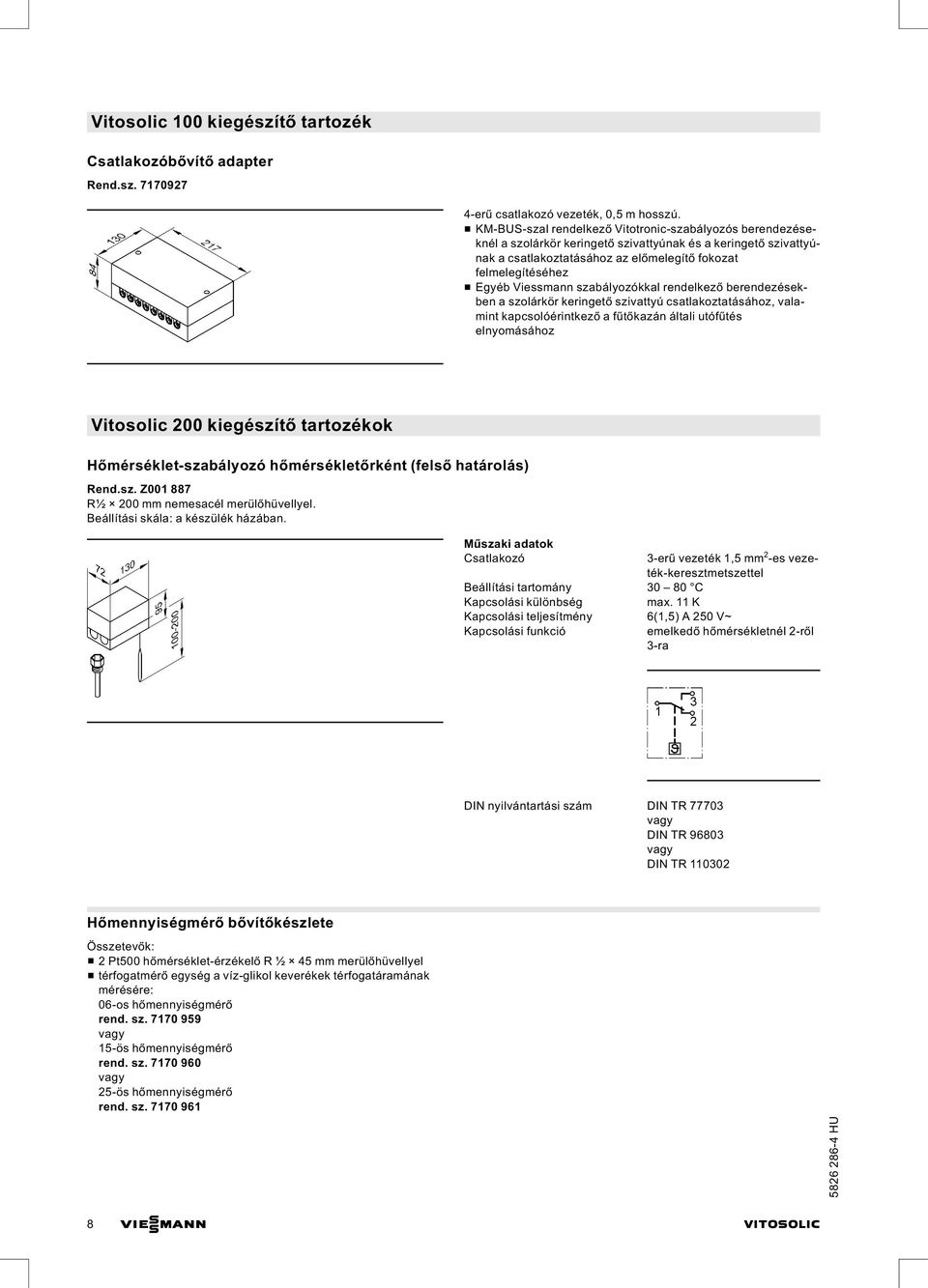

8 Vitosolic 100 kiegészítő tartozék Csatlakozóbővítő adapter Rend.sz erű csatlakozó vezeték, 0,5 m hosszú. & KM-BUS-szal rendelkező Vitotronic-szabályozós berendezéseknél a szolárkör keringető szivattyúnak és a keringető szivattyúnak a csatlakoztatásához az előmelegítő fokozat felmelegítéséhez & Egyéb Viessmann szabályozókkal rendelkező berendezésekben a szolárkör keringető szivattyú csatlakoztatásához, valamint kapcsolóérintkező afűtőkazán általi utófűtés elnyomásához Vitosolic 200 kiegészítő tartozékok Hőmérséklet-szabályozó hőmérsékletőrként (felső határolás) Rend.sz. Z R½ 200 mm nemesacél merülőhüvellyel. Beállítási skála: a készülék házában. Csatlakozó 3-erű vezeték 1,5 mm 2 -es vezeték-keresztmetszettel Beállítási tartomány C Kapcsolási különbség max. 11 K Kapcsolási teljesítmény 6(1,5) A 250 V~ Kapcsolási funkció emelkedő hőmérsékletnél 2-ről 3-ra DIN nyilvántartási szám DIN TR DIN TR DIN TR Hőmennyiségmérő bővítőkészlete Összetevők: & 2 Pt500 hőmérséklet-érzékelő R ½ 45 mm merülőhüvellyel & térfogatmérő egység a víz-glikol keverékek térfogatáramának mérésére: 06-os hőmennyiségmérő rend. sz ös hőmennyiségmérő rend. sz ös hőmennyiségmérő rend. sz VIESMANN VITOSOLIC

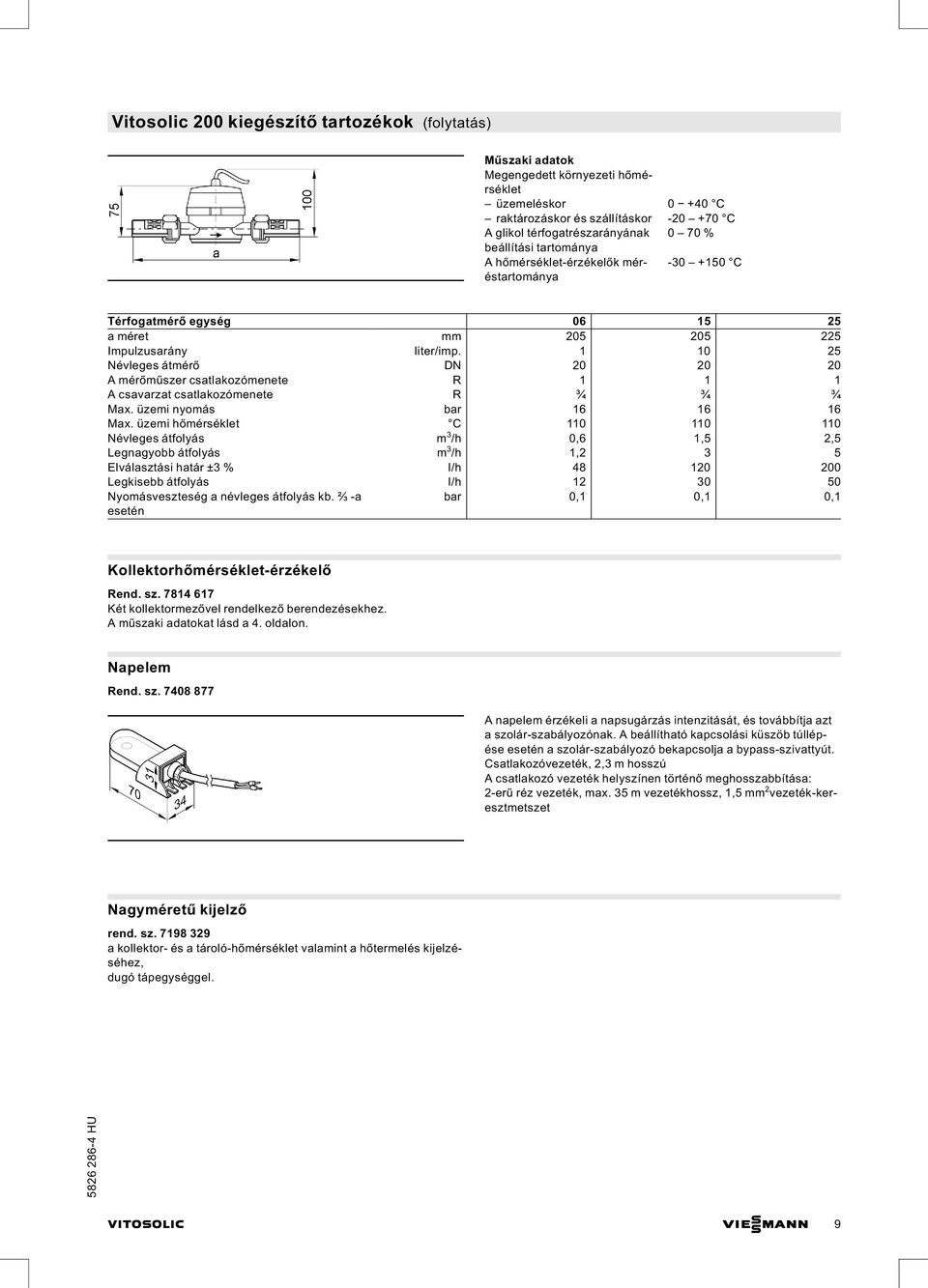

9 Vitosolic 200 kiegészítő tartozékok (folytatás) üzemeléskor C raktározáskor és szállításkor C A glikol térfogatrészarányának 0 70 % beállítási tartománya Ahőmérséklet-érzékelők méréstartománya C Térfogatmérő egység a méret mm Impulzusarány liter/imp Névleges átmérő DN Amérőműszer csatlakozómenete R A csavarzat csatlakozómenete R ¾ ¾ ¾ Max. üzemi nyomás bar Max. üzemi hőmérséklet C Névleges átfolyás m 3 /h 0,6 1,5 2,5 Legnagyobb átfolyás m 3 /h 1,2 3 5 Elválasztási határ ±3 % l/h Legkisebb átfolyás l/h Nyomásveszteség a névleges átfolyás kb. ⅔ -a esetén bar 0,1 0,1 0,1 Kollektorhőmérséklet-érzékelő Rend. sz Két kollektormezővel rendelkező berendezésekhez. Aműszaki adatokat lásd a 4. oldalon. Napelem Rend. sz A napelem érzékeli a napsugárzás intenzitását, és továbbítja azt a szolár-szabályozónak. A beállítható kapcsolási küszöb túllépése esetén a szolár-szabályozó bekapcsolja a bypass-szivattyút. Csatlakozóvezeték, 2,3 m hosszú A csatlakozó vezeték helyszínen történő meghosszabbítása: 2-erű réz vezeték, max. 35 m vezetékhossz, 1,5 mm 2 vezeték-keresztmetszet Nagyméretű kijelző rend. sz a kollektor- és a tároló-hőmérséklet valamint a hőtermelés kijelzéséhez, dugó tápegységgel. VITOSOLIC VIESMANN 9

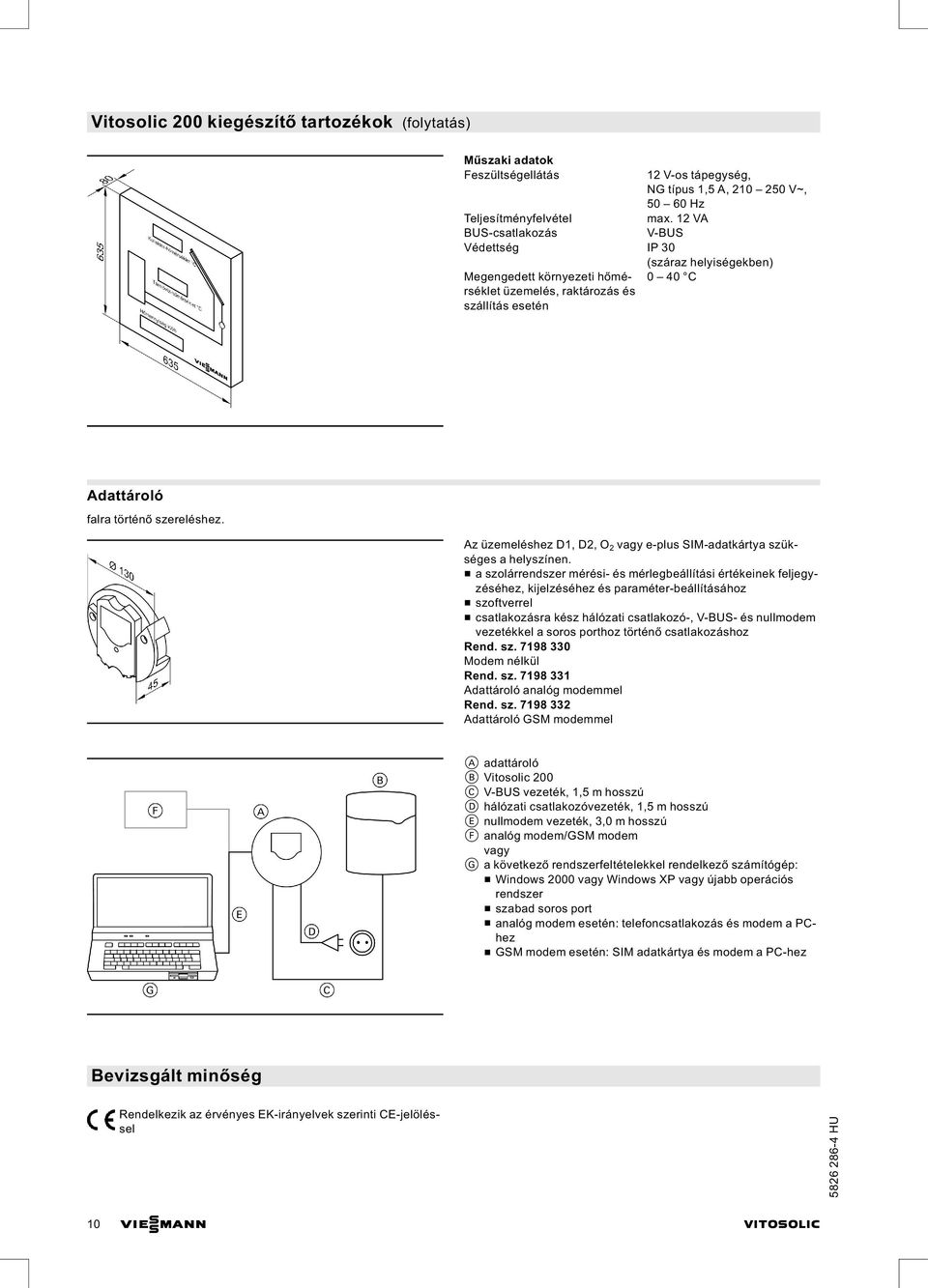

10 Vitosolic 200 kiegészítő tartozékok (folytatás) Feszültségellátás 12 V-os tápegység, NG típus 1,5 A, V~, Hz max. 12 VA V-BUS Teljesítményfelvétel BUS-csatlakozás Védettség IP 30 (száraz helyiségekben) üzemelés, raktározás és 0 40 C szállítás esetén Adattároló falra történő szereléshez. Az üzemeléshez D1, D2, O 2 e-plus SIM-adatkártya szükséges a helyszínen. & a szolárrendszer mérési- és mérlegbeállítási értékeinek feljegyzéséhez, kijelzéséhez és paraméter-beállításához & szoftverrel & csatlakozásra kész hálózati csatlakozó-, V-BUS- és nullmodem vezetékkel a soros porthoz történő csatlakozáshoz Rend. sz Modem nélkül Rend. sz Adattároló analóg modemmel Rend. sz Adattároló GSM modemmel A adattároló B Vitosolic 200 C V-BUS vezeték, 1,5 m hosszú D hálózati csatlakozóvezeték, 1,5 m hosszú E nullmodem vezeték, 3,0 m hosszú F analóg modem/gsm modem G a következő rendszerfeltételekkel rendelkező számítógép: & Windows 2000 Windows XP újabb operációs rendszer & szabad soros port & analóg modem esetén: telefoncsatlakozás és modem a PChez & GSM modem esetén: SIM adatkártya és modem a PC-hez Bevizsgált minőség Rendelkezik az érvényes EK-irányelvek szerinti CE-jelöléssel 10 VIESMANN VITOSOLIC

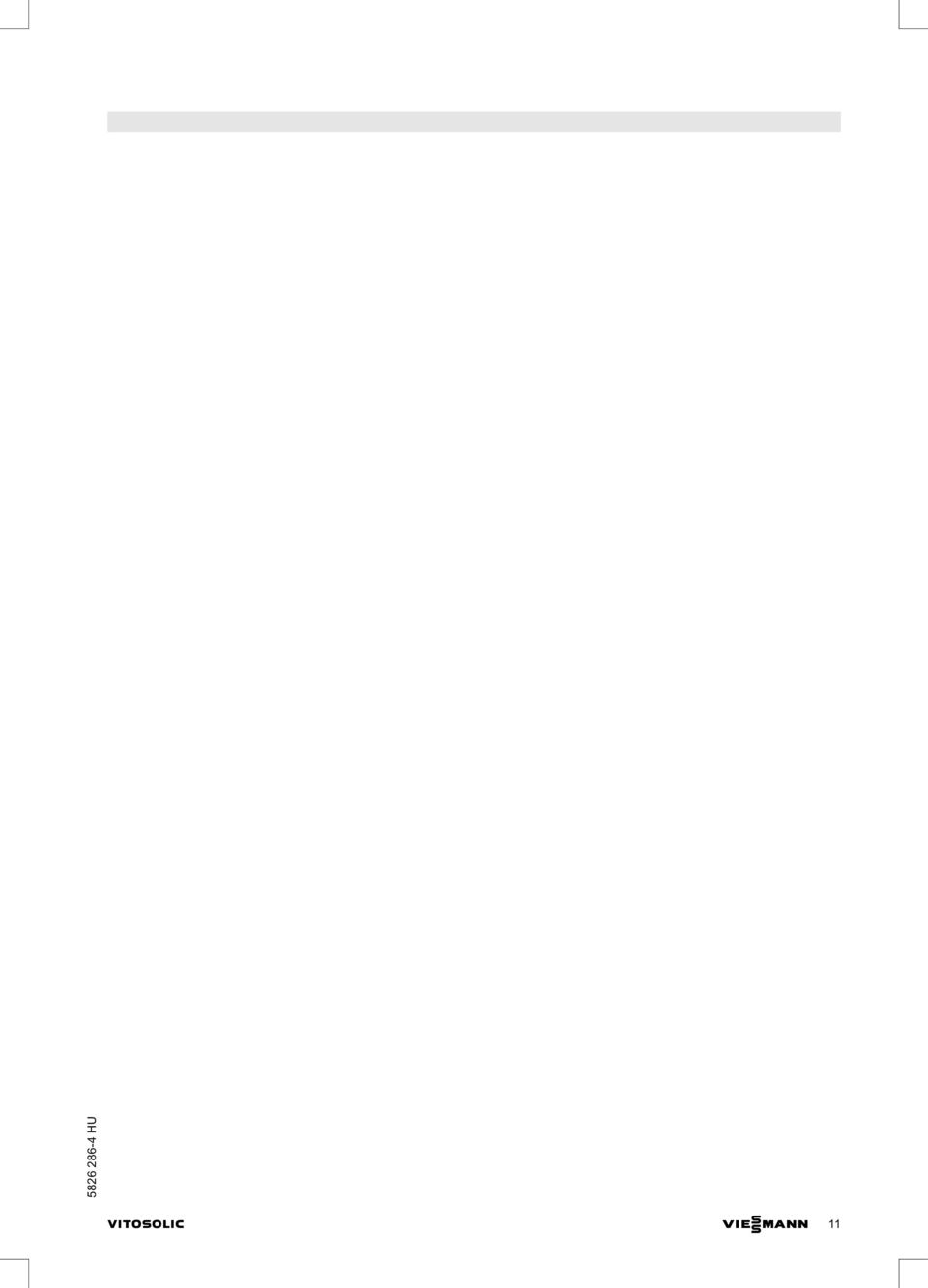

11 VITOSOLIC VIESMANN 11

12 Műszaki változtatások jogát fenntartjuk! Viessmann Fűtéstechnika Kft Törökbálint Süssen u. 3. Telefon: / Telefax: / VIESMANN VITOSOLIC Környezetbarát, klórmentesen fehérített papírra nyomtatva
