1 termék Tájékoztató gázüzemű kondenzációs kazánokról Teljesítmény kompakt formában Weishaupt WTC-GB gázüzemű kondenzációs kazánok 1200 kw-ig

2 A teljességre törekvő megoldás számít WTC-GB gázüzemű kondenzációs kazán hidraulikus komponensekkel (hőszigetelés nélkül) A padlón álló Weishaupt Thermo Condens WTC-GB gázüzemű kondenzációs kazánt kifejezetten nagyobb épületegységek hőellátására fejlesztettük ki. Nagy hatékonysága és sokoldalúsága mellett kompakt építési módja és formatervezett külső megjelenése is rendkívül megnyerő. Az egymással gondosan összehangolt szabályozó- és hidraulikus komponensekkel, valamint a füstgáz-tartozékok széles választékával együtt a Weishaupt cég következetes rendszermegoldást kínál. Minden illeszkedik egymással, minden a Weishaupt cég terméke Ez az elv egyaránt előnyös: a fűtési rendszer üzemeltetője számára, aki a biztonság és az alkalmazhatóság maximumára építhet a fűtés kivitelezője és a szaktervező számára, akik a széles körű rendszerajánlatnak köszönhetően egyetlen gyártónál teljes kompetenciára találnak. WTC-GB 120 WTC-GB 170 WTC-GB 210 WTC-GB 250 WTC-GB ,0-121,9 kw 29,4-170,0 kw 47,9-210,0 kw 52,3-251,0 kw 57,7-290,0 kw 2

3 3

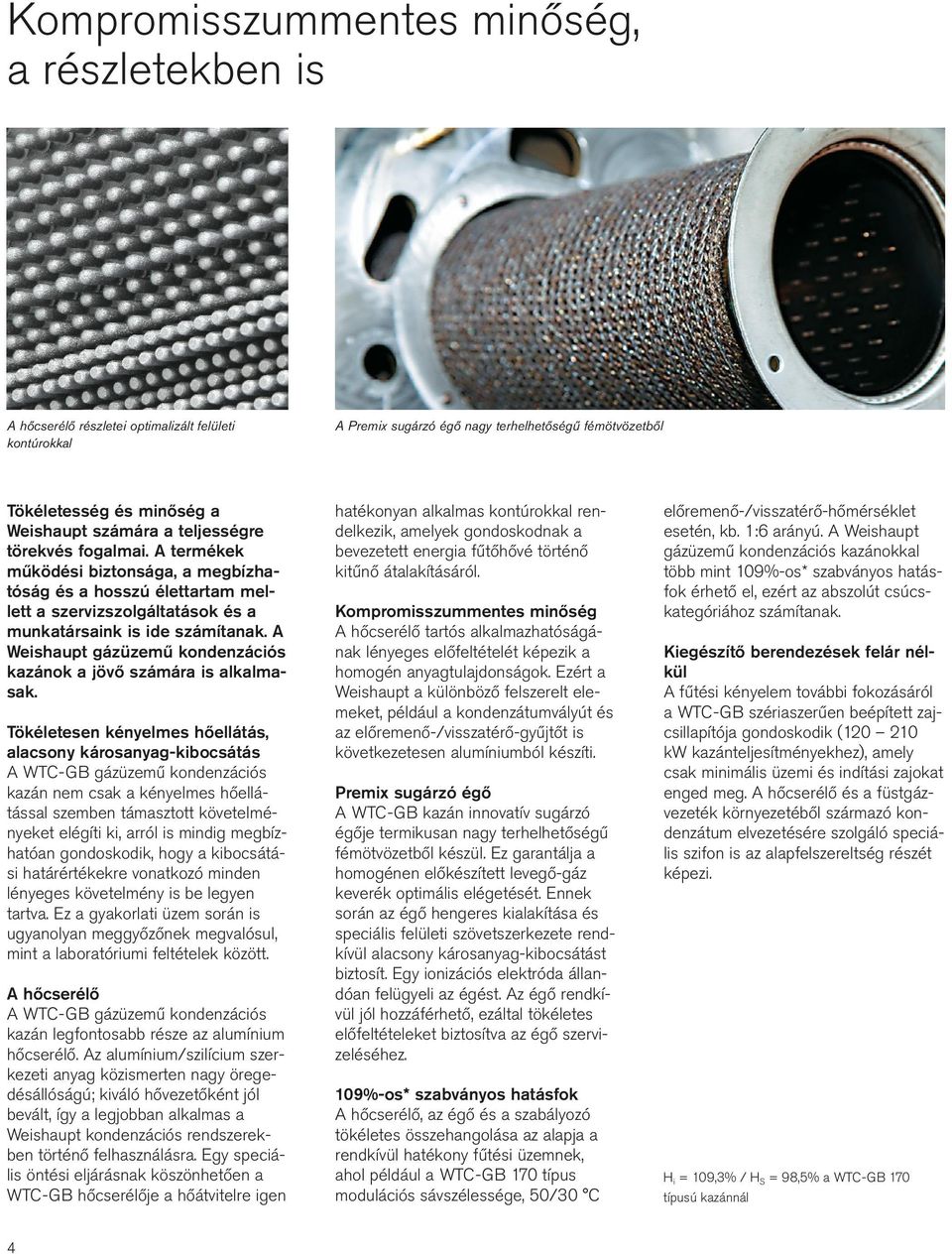

4 Kompromisszummentes minőség, a részletekben is A hőcserélő részletei optimalizált felületi kontúrokkal A Premix sugárzó égő nagy terhelhetőségű fémötvözetből Tökéletesség és minőség a Weishaupt számára a teljességre törekvés fogalmai. A termékek működési biztonsága, a megbízhatóság és a hosszú élettartam mellett a szervizszolgáltatások és a munkatársaink is ide számítanak. A Weishaupt gázüzemű kondenzációs kazánok a jövő számára is alkalmasak. Tökéletesen kényelmes hőellátás, alacsony károsanyag-kibocsátás A WTC-GB gázüzemű kondenzációs kazán nem csak a kényelmes hőellátással szemben támasztott követelményeket elégíti ki, arról is mindig megbízhatóan gondoskodik, hogy a kibocsátási határértékekre vonatkozó minden lényeges követelmény is be legyen tartva. Ez a gyakorlati üzem során is ugyanolyan meggyőzőnek megvalósul, mint a laboratóriumi feltételek között. A hőcserélő A WTC-GB gázüzemű kondenzációs kazán legfontosabb része az alumínium hőcserélő. Az alumínium/szilícium szerkezeti anyag közismerten nagy öregedésállóságú; kiváló hővezetőként jól bevált, így a legjobban alkalmas a Weishaupt kondenzációs rendszerekben történő felhasználásra. Egy speciális öntési eljárásnak köszönhetően a WTC-GB hőcserélője a hőátvitelre igen hatékonyan alkalmas kontúrokkal rendelkezik, amelyek gondoskodnak a bevezetett energia fűtőhővé történő kitűnő átalakításáról. Kompromisszummentes minőség A hőcserélő tartós alkalmazhatóságának lényeges előfeltételét képezik a homogén anyagtulajdonságok. Ezért a Weishaupt a különböző felszerelt elemeket, például a kondenzátumvályút és az előremenő-/visszatérő-gyűjtőt is következetesen alumíniumból készíti. Premix sugárzó égő A WTC-GB kazán innovatív sugárzó égője termikusan nagy terhelhetőségű fémötvözetből készül. Ez garantálja a homogénen előkészített levegő-gáz keverék optimális elégetését. Ennek során az égő hengeres kialakítása és speciális felületi szövetszerkezete rendkívül alacsony károsanyag-kibocsátást biztosít. Egy ionizációs elektróda állandóan felügyeli az égést. Az égő rendkívül jól hozzáférhető, ezáltal tökéletes előfeltételeket biztosítva az égő szervizeléséhez. 109%-os* szabványos hatásfok A hőcserélő, az égő és a szabályozó tökéletes összehangolása az alapja a rendkívül hatékony fűtési üzemnek, ahol például a WTC-GB 170 típus modulációs sávszélessége, 50/30 C előremenő-/visszatérő-hőmérséklet esetén, kb. 1:6 arányú. A Weishaupt gázüzemű kondenzációs kazánokkal több mint 109%-os* szabványos hatásfok érhető el, ezért az abszolút csúcskategóriához számítanak. Kiegészítő berendezések felár nélkül A fűtési kényelem további fokozásáról a WTC-GB szériaszerűen beépített zajcsillapítója gondoskodik ( kw kazánteljesítményekhez), amely csak minimális üzemi és indítási zajokat enged meg. A hőcserélő és a füstgázvezeték környezetéből származó kondenzátum elvezetésére szolgáló speciális szifon is az alapfelszereltség részét képezi. H i = 109,3% / H S = 98,5% a WTC-GB 170 típusú kazánnál 4

5 kazán-kezelőegység alumínium-öntvény előremenő kamra levegőgyűjtővel előkeverő-égő távvezérlő-egység hőcserélő Weishaupt Condensmanager elektromos csatlakozódoboz alumínium-öntvény visszatérő-kamra 5

6 Szerelési biztonság A praktikus szállítási segédeszköz könnyű és biztonságos mozgatást biztosít A széria támasztókonzol megkönnyíti a füstgázvezeték szerelését A hőcserélő több nagy ellenőrző nyíláson keresztül jól hozzáférhető A szerelők és a szerviztechnikusok számára professzionális előfeltételek teremtése mérnökeink különleges törekvése volt. Ezért a WTC-GB kazán felépítése lényegesen különbözik más termékektől. Szakemberek igényeinek megfelelő konstrukció A gázüzemű kondenzációs kazán csatlakoztatásra készen érkezik meg a felállítási helyre. A kazán csekély súlyának és kompakt méreteinek köszönhetően a legjobb előfeltételek adottak az egyszerű szállításhoz, illetve mozgatáshoz. Szállítókarmantyúk A WTC-GB keretén felhegesztett szállítókarmantyúk találhatók, amelyek akár a lépcsőlejáratokon keresztül történő szállítást is lehetővé teszik. Jó hozzáférhetőség A gáz-, a hidraulikus, a kondenzvíz- és a füstgáz-csatlakozók mind a kazán hátoldalán vannak elrendezve. Nagyon jól hozzáférhetők és könnyű szerelhetőséget lehetővé téve helyezkednek el. Füstgáz-csatlakozó Egy, a füstgázvezetékhez szériaszerűen mellékelt támasztókonzol segítségével a kazán környezetében nincs szükség járulékos rögzítési pontokra. Így a kazánnak a füstgázelvezetésre történő rákötése rendkívül egyszerű. Levegőgyűjtő A kazán biztonsági berendezéseivel csatlakoztatott nagy levegőgyűjtő tovább javítja az amúgy is igen jó kiszellőztetési tulajdonságokat. Ellenőrző nyílások A hőcserélőben, illetve a kondenzátumvályú környezetében kialakított, jól hozzáférhető ellenőrző nyílásokon keresztül egyszerű az ellenőrzés, továbbá könnyen elvégezhetők az esetleges tisztítási munkák. Szabályzó-felszereltség Az alapfelszereltséghez tartozó szabályzó már maga is olyan sokféle funkcióval rendelkezik, hogy aligha kell kiegészítő komponensek beszerzésével és csatlakoztatásával foglalkozni. 6

7 Üzembiztonság Füstgáz- és léghiánykapcsoló gondoskodik a biztonságos üzemről A rendszerbiztonságnak és a megbízható hőellátásnak van a legfőbb prioritása a Weishaupt cégnél. Ezért a WTC-GB kazánok első osztályú biztonsági felszereltséggel lettek ellátva. Minden gázüzemű kondenzációs kazán már a gyárban előre beállításra kerül, vizsgálatuk pedig meleg üzemállapotban történik. Ennek során nemcsak a tömítettséget és az égés minőségét ellenőrzik, hanem a rendszerbiztonság és a működés kipróbálására is sor kerül. Dinamikus rendszerfelügyelet szériaszerűen Az előremenő- és a visszatérő-gyűjtőben, valamint a füstgázelvezetésben a szabályzó ellenőrzi a hőháztartást. Ezáltal a kazán védett a nemkívánatos hőmérséklet-emelkedéssel szemben. Egy külön vízhiány-bizosító ugyancsak az alapfelszereltséghez tartozik. Füstgáz-nyomásfelügyelet szériaszerűen Ha külső hatások miatt esetleg meg nem engedett mértékben megnőne a füstgáz-ellenállás, akkor a biztonsági berendezés lekapcsolja a kazánt. Ezáltal a berendezés biztonságosan megelőzi a füstgázoknak a szifonon keresztül történő kilépését. Gáznyomáskapcsoló szériaszerűen Ha esetleg megszakad a gázbetáplálás, akkor a szériaszerűen beépített gáznyomáskapcsoló gondoskodik a kazán automatikus újraindításáról. A gáznyomáskapcsoló például a fűtő távollétében is állandóan tökéletesen kényelmes fűtést garantál. Az elektromágneses összeférhetőségi hatások (EMV) megelőzése A kisfeszültségű (230 V) és a törpefeszültségű vezetékek a WTC-GB kazánban mindenütt külön vannak vezetve. A vezetékek következetes elkülönítése fontos megelőző intézkedés az elektromágneses hatások okozta esetleges zavarokkal szemben. Diagnosztikai rendszer szériaszerűen A szerviztechnikusok számára a Weishaupt diagnosztikai rendszer nélkülözhetetlen segédeszköz. A fűtési üzem esetleges zavarai esetén az elektronikus regisztrátumok teszik lehetővé a zavarok okainak biztos felderítését. Ezenkívül a szabályozó hibás beállításai is gyorsan felismerhetők és korrigálhatók. Ezzel a diagnosztikai rendszer lényegesen hozzájárul a költségcsökkentéshez és az ügyfelek elégedettségéhez. 7

8 Rendszertechnika egy kézből Füstgáz-levegő rendszerek helyiséglevegőtől függő és helyiséglevegőtől független üzemhez A fűtési rendszer olyan alapvető részei mint a gázüzemű kondenzációs kazán és a melegvíztároló mellett ezen komponenseknek az utánuk kapcsolt rendszerhidraulikával és a füstgázelvezetéssel való összekötéséhez szükséges lényeges elemeket is tartalmaz a Weishaupt ajánlat. Ez a sokféle egyedi szerkezeti elem azonban nem csak mindenkori konkrét funkciója céljára lett kifejlesztve, sokkal inkább egy teljes rendszer érdekében, ahol minden össze van hangolva egymással és minden működik is egymással. A műanyag füstgázvezetékek a kondenzációs rendszerekkel kapcsolatban tökéletesen beváltak. A Weishaupt cég itt egy speciális fényátbocsátó anyagot használ. Szerelési előnyök A műanyag csövek és idomdarabok csekély súlyúak, ezért könnyen kezelhetők. A szerelő a tömítések pontos elhelyezkedését szemrevételezéssel ellenőrizheti, elkerülve ezzel az olyan szerelési hibákat, amelyek esetleg későbbi üzemzavarokhoz vezetnének. Hosszú élettartam A műanyag elemek 120 C-ig terjedő hőállóságának, valamint a korróziós hatásokkal szembeni ellenálló képességének köszönhetően biztosított a hoszszú használati időtartam. A napfénnyel kapcsolatba kerülhető műanyag komponensek ultraibolya sugárzás ellen védett kivitelűek. Problémamegoldások A rendelkezésre álló széles választékból mindig összeállítható a követelményekhez legjobban illeszkedő füstgázelvezető-rendszer. Teljesen mindegy, hogy a rendszer helyiséglevegőtől függő vagy helyiséglevegőtől független; hogy füstgázkivezető-aknákon belül, a külső falon vagy a tetőszinten kell-e szerelni azt minden igényhez megvan a Weishaupt problémamegoldása. Füstgáz-kaszkád Egy fűtőhelyiségen belül maximum négy gázüzemű kondenzációs kazán köthető össze füstgázoldalon. Annak biztosítása érdekében, hogy a füstgázok kizárólag az erre a célra szolgáló vezetékeken keresztül legyenek elvezetve, minden kazánt egy külön elektromotoros csappantyú véd a füstgázbelépéssel szemben. 8

9 Kazán WTC-GB Kiselosztó-készlet Hidraulika Alap-csatlakozócsoport Hidraulikus váltó Weiche Elosztó 2 fűtőkörhöz Könyök-összekötő elosztóhoz Elosztó 3 fűtőkörhöz Állókonzol-készlet Szivattyúcsoport NW 25 vagy 32 Szűkítő-készlet NW 25 / 32 csoportokhoz Szivattyúcsoport NW 40 / 50 Keverőcsoport NW 40 / 50 Weishaupt hidraulikus rendszer A Weishaupt hidraulikus komponensek funkcionális összekötő tagok a gázüzemű kondenzációs kazántól az utána kapcsolt rendszerhidraulikához. Univerzálisan használhatók és minden követelmény teljesítésére alkalmasak. Kiváló minőség Minden szerkezeti egység gondos kiválasztás eredménye. A gyakorlatban jól beváltak és első osztályú minőségűek. A szerkezeti csoportok előszerelt kivitelűek, működésük és tömítettségük vizsgálata gyárilag megtörténik. Energiatakarékos szivattyú szériaszerűen Az alap-csatlakozócsoportok, valamint a fűtőköri csoportok 40 mm névleges mérettől Grundfos gyártmányú Magna típusú szivattyúkkal vannak felszerelve. Jóllehet ezen fordulatszám-szabályozott, energiatakarékos szivattyúk árai kissé magasabbak, mint a standard kivitelűeké, ez a többlet költség azonban rövid időn belül megtérül. EnEV-szabvány szerinti hőszigetelés Minden elosztó, hidraulikus váltó, Twinblokk, valamint szivattyú- és keverőcsoport különleges módon van védve a sugárzó hőleadással szemben. Sőt a hőszigetelés az energiatakarékossági rendelet szigorú követelményeit is kielégíti. Rendkívül nagy választék A szivattyú- és a keverőcsoportok teljesítmény-tartománya NW 25-től NW 50- i terjed. A fűtőköri csoportok NW 32-ig választhatóan egy háromfokozatú vagy egy fordulatszám-szabályozott szivatytyúval rendelkeznek, NW 40-től kezdve pedig kizárólag Grundfos gyártmányú Magna típusú fordulatszám-szabályozott, energiatakarékos szivattyúkkal vannak felszerelve. A kazán és a hidraulikus váltó közötti primer körhöz Grundfos gyártmányú Magna típusú szivattyúkkal felszerelt speciális alapcsatlakozócsoportok kaphatók. Ezek a szivattyúk kiegészítésképpen a Genibusz-modullal is el vannak látva, a keringető-szivattyú 0 10 V-os vezérléséhez és a hidraulikus váltó szabályozásához. Idő megtakarítása, költségek csökkentése A tervezési munka jelentős mértékben egyszerűsödik. Egyrészt szinte minden alkalmazási esetre bőséges Weishaupt problémamegoldás áll rendelkezésre, másrészt bármikor jól áttekinthetők a költségviszonyok. A méretpontos komponensek csökkentik a munkaidőket, általuk elkerülhetők a szerelési hibák. Ezenkívül az ajánlatok készítése is igen nagy mértékben leegyszerűsödik. Továbbá mivel a komponensek már EnEV-szabvány szerinti hőszigeteléssel vannak ellátva, nincs szükség külső specialista bevonására. A felhasználók alacsony beruházási költségekkel és az A-osztályú szivattyúkkal villamosenergia megtakarítással biztosan számolhatnak. 9

10 10

11 Kaszkádok Műszaki és gazdasági előnyök Az épületek nagyságának növekedésével párhuzamosan a hőellátással szemben támasztott követelmények is folyamatosan nőnek. Gyakran előfordul, hogy a nagy hőigényű használati ciklusok hirtelen kis hőszükségletű fázisba mennek át, például iskolákban vagy a vegyesen használt lakó-/ipari ingatlanok esetén. Ilyen kihívások esetén bátran lehet számítani a Weishaupt többkazános rendszereire. Nagy modulációs tartomány, nagy energia-megtakarítás Már egy önálló Weishaupt gázüzemű kondenzációs kazán is figyelemreméltóan széles modulációs tartománnyal rendelkezik. Kaszkád-kapcsolásokkal azonban jóval nagyobb spektrum érhető el. Ez például négy darab, egyenként 300 kw teljesítményű WTC-GB kazán használatával szemléletesen illusztrálható. Ennél a konfigurációnál 58 kwnál kezdődik és 1200 kw-nál végződik a modulációs tartomány. Egy ilyen nagy teljesítmény-spektrum segítségével mindig csak a pontosan szükséges hőmennyiség előállítására kerül sor, aminek eredményeképpen az energiafogyasztás és a káros anyagok kibocsátása egyaránt jelentős mértékben csökken. Üzembiztonság Egy többkazános rendszer melletti döntés egyúttal a rendkívül nagy üzembiztonság melletti döntést is jelenti, mivel valamelyik gázüzemű kondenzációs kazán kiesése esetén a kaszkád többi kazánja továbbra is biztosítja a hőellátást. Kaszkád-szabályzás A többkazános rendszer szabályzására egy kaszkád-szabályzót használnak. Ez vezérli a szisztematikus munkamódot és egyúttal az összes kazán közel azonos üzemidőiről is gondoskodik. Ideális előfeltételeket teremt a hosszú használati időtartamhoz. A kaszkád-szabályzó arról is gondoskodik, hogy az üzemelő kazánok ugyanolyan modulációs fokkal dolgozzanak. Az összes kazánvezérlővel, távvezérlőegységgel és bővítőmodullal folytatott belső kommunikáció ebus-összeköttetésen keresztül történik. A kaszkádszabályzó, a távvezérlő-egység és a kazánvezérlő kezelési struktúrája azonos, úgyhogy az egyszerű és biztonságos kezelés biztosítva van. Weishaupt hidraulikus és füstgáztartozékok a komplett megoldás A periféria-komponensek széles választékával a Weishaupt a füstgázkivezetőrendszerek és a hidraulikus rendszerek területén is kompetens szállító. A többkazános rendszer hidraulikus összekötéséhez rászerelt hidraulikus váltóval ellátott, speciális előremenő- /visszatérő-gyűjtők kerültek kifejlesztésre. Ezen Twinblokkok csatlakoztatásához energiatakarékos szivattyúkkal és a fordulatszám-szabályozáshoz szükséges Genibusz-modullal felszerelt alap-csatlakozócsoportok léteznek. Ezen túlmenően a rendszertartozékokban elosztók, valamint egészen 50 mm névleges méretig szivattyú- és keverőcsoportok széles választéka is megtalálható. 11

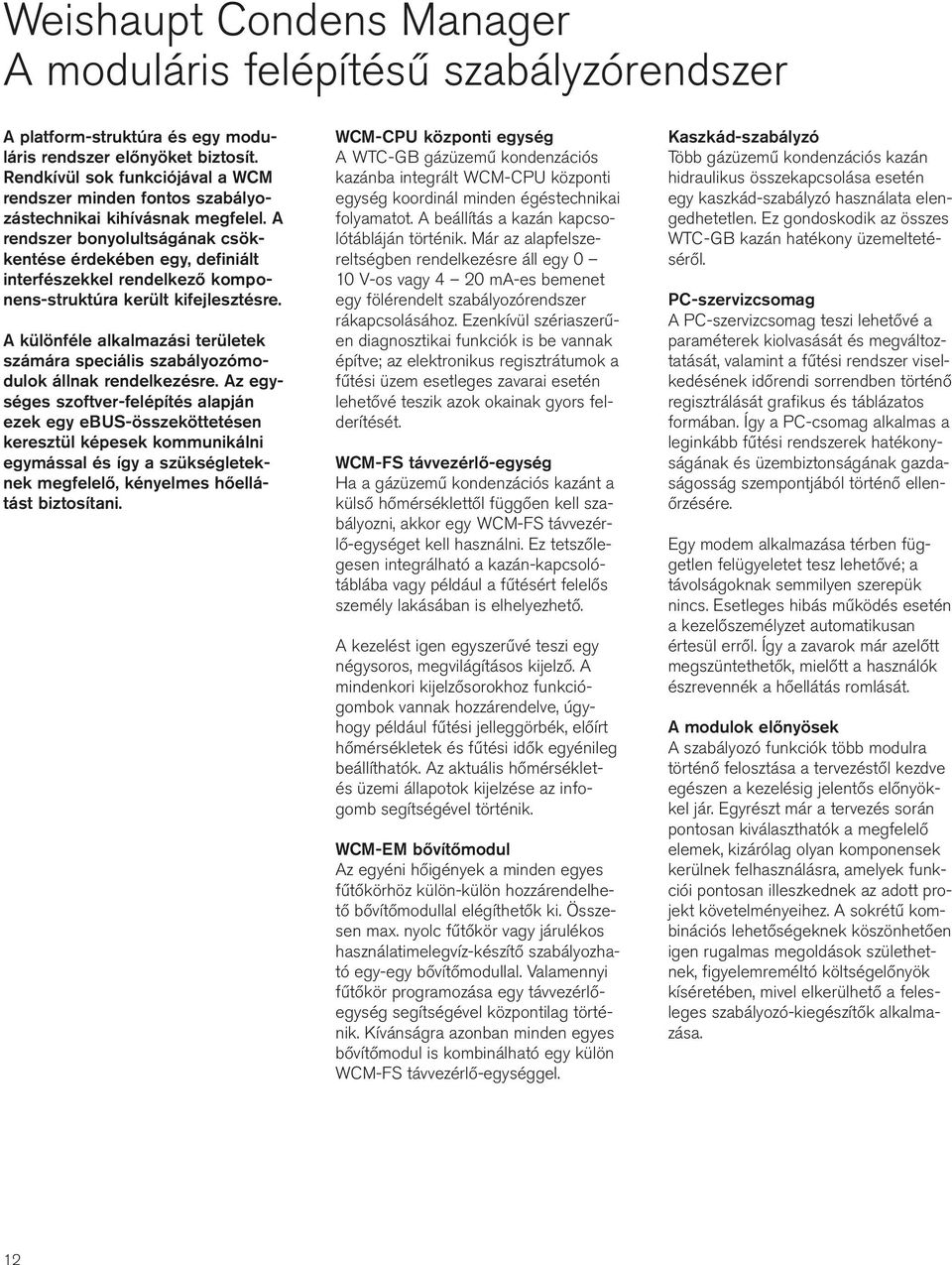

12 Weishaupt Condens Manager A moduláris felépítésű szabályzórendszer A platform-struktúra és egy moduláris rendszer előnyöket biztosít. Rendkívül sok funkciójával a WCM rendszer minden fontos szabályozástechnikai kihívásnak megfelel. A rendszer bonyolultságának csökkentése érdekében egy, definiált interfészekkel rendelkező komponens-struktúra került kifejlesztésre. A különféle alkalmazási területek számára speciális szabályozómodulok állnak rendelkezésre. Az egységes szoftver-felépítés alapján ezek egy ebus-összeköttetésen keresztül képesek kommunikálni egymással és így a szükségleteknek megfelelő, kényelmes hőellátást biztosítani. WCM-CPU központi egység A WTC-GB gázüzemű kondenzációs kazánba integrált WCM-CPU központi egység koordinál minden égéstechnikai folyamatot. A beállítás a kazán kapcsolótábláján történik. Már az alapfelszereltségben rendelkezésre áll egy 0 10 V-os vagy 4 20 ma-es bemenet egy fölérendelt szabályozórendszer rákapcsolásához. Ezenkívül szériaszerűen diagnosztikai funkciók is be vannak építve; az elektronikus regisztrátumok a fűtési üzem esetleges zavarai esetén lehetővé teszik azok okainak gyors felderítését. WCM-FS távvezérlő-egység Ha a gázüzemű kondenzációs kazánt a külső hőmérséklettől függően kell szabályozni, akkor egy WCM-FS távvezérlő-egységet kell használni. Ez tetszőlegesen integrálható a kazán-kapcsolótáblába vagy például a fűtésért felelős személy lakásában is elhelyezhető. A kezelést igen egyszerűvé teszi egy négysoros, megvilágításos kijelző. A mindenkori kijelzősorokhoz funkciógombok vannak hozzárendelve, úgyhogy például fűtési jelleggörbék, előírt hőmérsékletek és fűtési idők egyénileg beállíthatók. Az aktuális hőmérsékletés üzemi állapotok kijelzése az infogomb segítségével történik. WCM-EM bővítőmodul Az egyéni hőigények a minden egyes fűtőkörhöz külön-külön hozzárendelhető bővítőmodullal elégíthetők ki. Összesen max. nyolc fűtőkör vagy járulékos használatimelegvíz-készítő szabályozható egy-egy bővítőmodullal. Valamennyi fűtőkör programozása egy távvezérlőegység segítségével központilag történik. Kívánságra azonban minden egyes bővítőmodul is kombinálható egy külön WCM-FS távvezérlő-egységgel. Kaszkád-szabályzó Több gázüzemű kondenzációs kazán hidraulikus összekapcsolása esetén egy kaszkád-szabályzó használata elengedhetetlen. Ez gondoskodik az összes WTC-GB kazán hatékony üzemeltetéséről. PC-szervizcsomag A PC-szervizcsomag teszi lehetővé a paraméterek kiolvasását és megváltoztatását, valamint a fűtési rendszer viselkedésének időrendi sorrendben történő regisztrálását grafikus és táblázatos formában. Így a PC-csomag alkalmas a leginkább fűtési rendszerek hatékonyságának és üzembiztonságának gazdaságosság szempontjából történő ellenőrzésére. Egy modem alkalmazása térben független felügyeletet tesz lehetővé; a távolságoknak semmilyen szerepük nincs. Esetleges hibás működés esetén a kezelőszemélyzet automatikusan értesül erről. Így a zavarok már azelőtt megszüntethetők, mielőtt a használók észrevennék a hőellátás romlását. A modulok előnyösek A szabályozó funkciók több modulra történő felosztása a tervezéstől kezdve egészen a kezelésig jelentős előnyökkel jár. Egyrészt már a tervezés során pontosan kiválaszthatók a megfelelő elemek, kizárólag olyan komponensek kerülnek felhasználásra, amelyek funkciói pontosan illeszkednek az adott projekt követelményeihez. A sokrétű kombinációs lehetőségeknek köszönhetően igen rugalmas megoldások születhetnek, figyelemreméltó költségelőnyök kíséretében, mivel elkerülhető a felesleges szabályozó-kiegészítők alkalmazása. 12

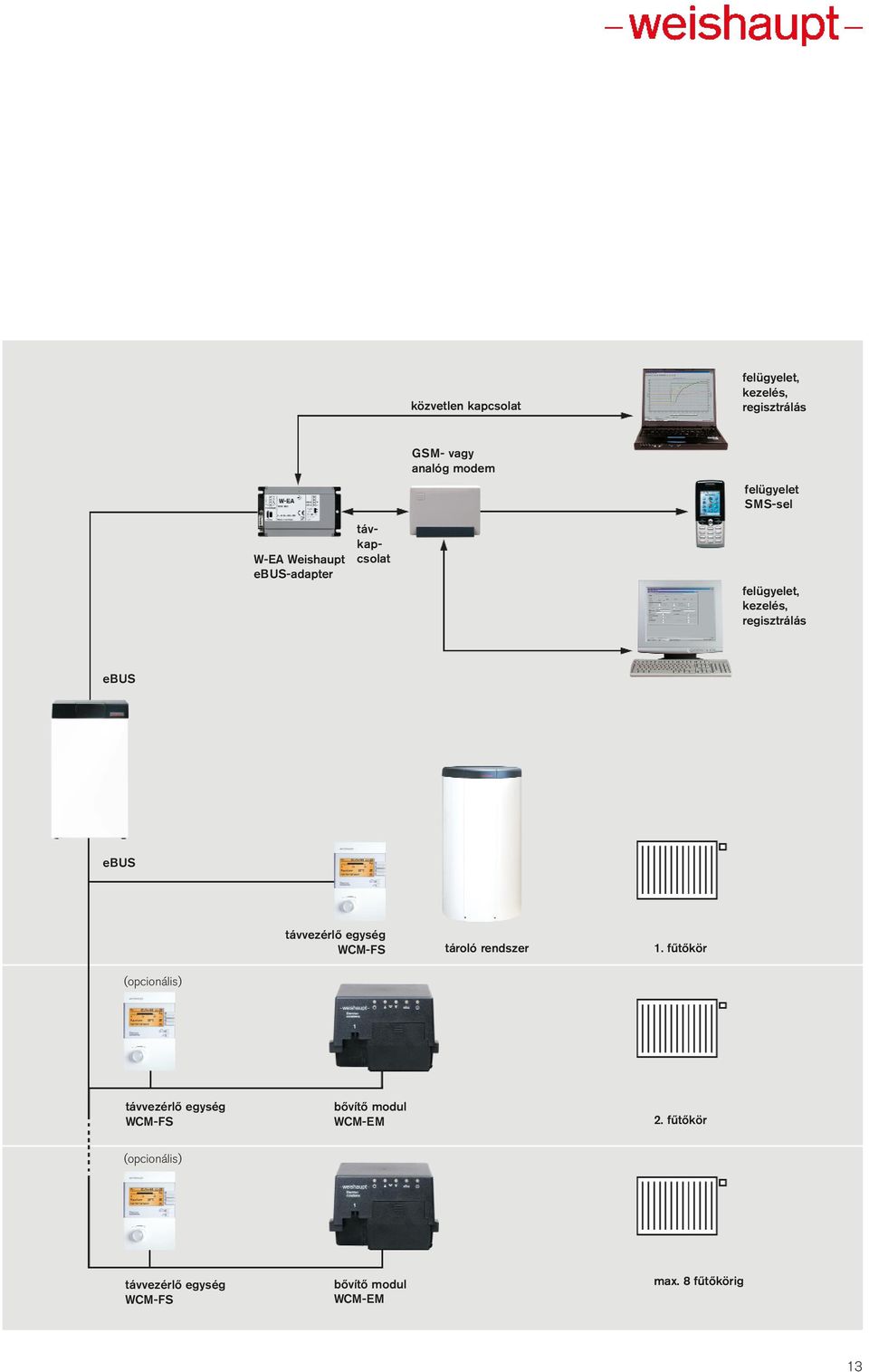

13 közvetlen kapcsolat felügyelet, kezelés, regisztrálás GSM- vagy analóg modem felügyelet SMS-sel W-EA Weishaupt ebus-adapter távkapcsolat felügyelet, kezelés, regisztrálás ebus ebus távvezérlő egység WCM-FS tároló rendszer 1. fűtőkör (opcionális) távvezérlő egység WCM-FS bővítő modul WCM-EM 2. fűtőkör (opcionális) távvezérlő egység WCM-FS bővítő modul WCM-EM max. 8 fűtőkörig 13

14 Platform-stratégia az üzemeltetők haszna érdekében Kazán-kezelőfelület Távvezérlő-egység Kaszkád-szabályzó A WCM szabályozórendszernél egy következetes platform-stratégia vehető észre, ez ugyanis minden Weishaupt gyártmányú gázüzemű kondenzációs rendszerhez használható a 15-től 1200 kw-ig terjedő teljesítmény-tartományban. A kaszkád-szabályzó, a távvezérlő-egység és a kazánszabályozó ergonómiai követelményeket kielégítő kezelőelemei egységes kialakításúak. De természetesen valamennyi komponens szoftvere is azonos felépítésű és rendszerű, így például a távvezérlő-egységbe bevitt értékeket nem kell még külön a kazánszabályozóban is programozni, mivel azok automatikusan átvételre kerülnek. Továbbá mivel a szabályozó-komponensek minden funkciója logikailag össze van hangolva egymással, a rendszer kezelése a különböző kezelői szinteken szakemberek és használók számára egyaránt rendkívül egyszerű. Differenciálás A Condensmanager egyrészt moduláris felépítése révén különbözik más szabályozórendszerektől. Másrészt viszont extra funkcióiban is, amelyeket a legtöbb gyártó nem vagy csak felár ellenében képes megvalósítani; például: Két potenciálmentes bemenet változó felhasználáshoz, Három potenciálmentes kimenet változó felhasználáshoz, Egy speciális bemenet egy fölérendelt szabályozórendszer rákapcsolásához, Egy hidraulikus váltó szabályozása a kondenzációs technika optimális kihasználása érdekében. Elektromos csatlakozódoboz Ez az összekötő tag a CPU és a készüléken kívüli többi érzékelő- és elektromos csatlakozás között. Csatlakozódugói és ellencsatlakozói színesek, számozottak és mechanikusan kódoltak, így felcserélés ellen biztosított kivitelűek. A példaszerű elrendezés megkönnyíti a csatlakoztatási munkát és értékes időt segít megtakarítani. 14

15 Bitte übersetzen! 1 230V~ 2 MFA1 3 H1 4 5 H2 MFA VA ebus B11 9 B B3 0-10V N1 Netz T 0-10 V 4-20 ma T T Störung Két bemenet tetszés szerint felhasználható például hőtermelő-letiltáshoz, különleges hőmérsékletszinthez stb. Három kimenet szivattyúk, elzárócsappantyúk változtatható vezérlési lehetőségéhez, zavarüzenetek kiadásához stb. ebus távvezérlő-egységek, bővítőmodulok, kaszkád-szabályzó és a távfelügyelethez szükséges PCszervizcsomag csatlakoztatásához. Csatlakozó fölérendelt szabályozórendszerek számára A WTC-GB kazánnak például automatikus épület-felügyeleti rendszerekbe történő bekötéséhez egy 0 10 V-os, illetve 4 20 ma-es bemenet áll rendelkezésre a fűtőkazán külső hőmérséklet-szabályozásához. HMV, érzékelő-csatlakozás A WCM-CPU tartalmaz már egy vízmelegítőhöz szükséges hőmérséklet-szabályozót. Külsőhőmérséklet-érzékelő Az időjárásfüggő szabályozáshoz mindig szükség van egy távvezérlő-egység használatára. Váltóhőmérséklet-érzékelő Már a WCM-alapfelszereltség tartalmaz egy váltó-szabályzást. A primer fűtőköri szivattyú szabályozása egy 0 10 V-os feszültségjellel történik. Szabályozó gazdag szériafelszereltsége 15

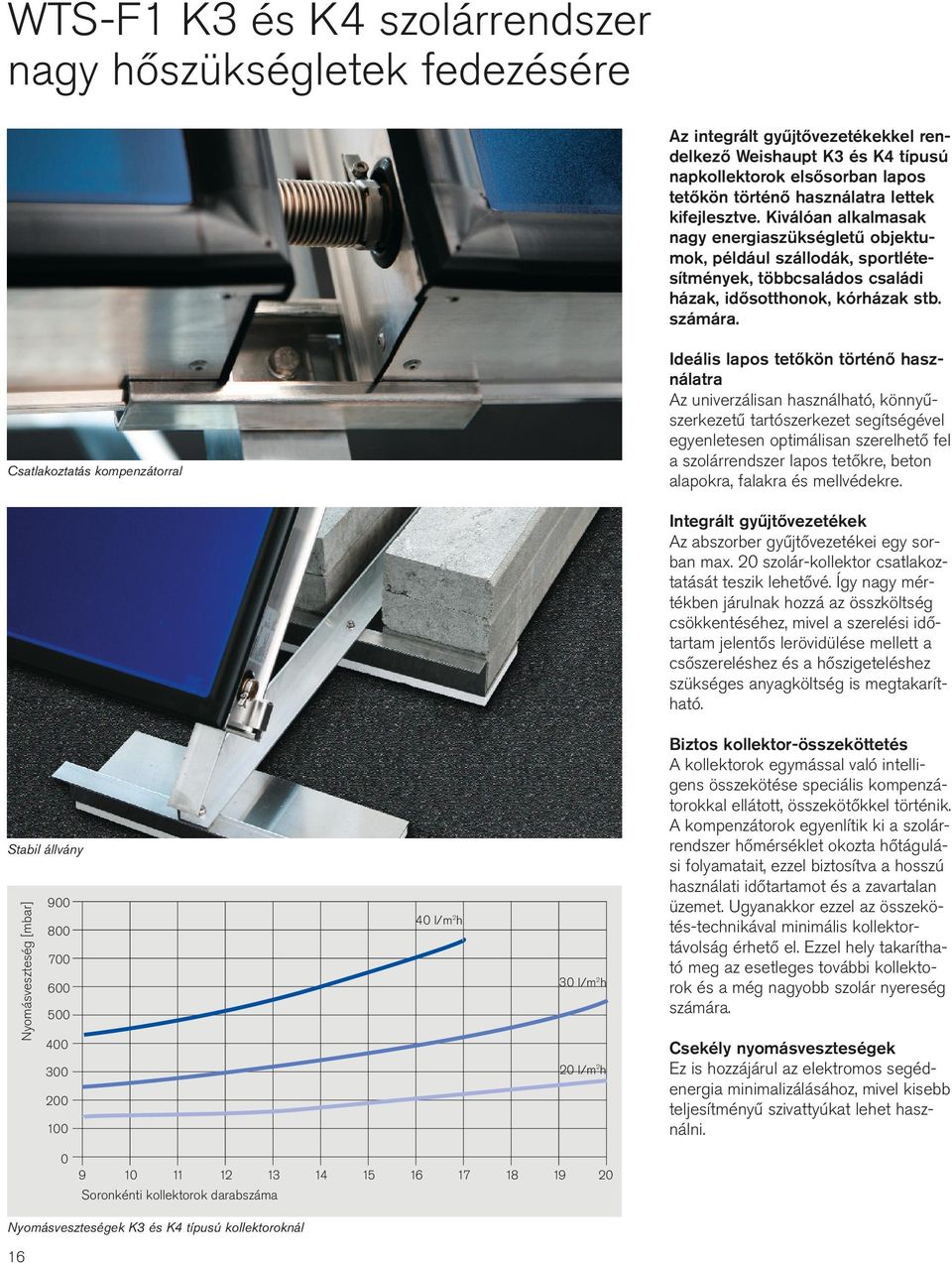

16 WTS-F1 K3 és K4 szolárrendszer nagy hőszükségletek fedezésére Az integrált gyűjtővezetékekkel rendelkező Weishaupt K3 és K4 típusú napkollektorok elsősorban lapos tetőkön történő használatra lettek kifejlesztve. Kiválóan alkalmasak nagy energiaszükségletű objektumok, például szállodák, sportlétesítmények, többcsaládos családi házak, idősotthonok, kórházak stb. számára. Csatlakoztatás kompenzátorral Ideális lapos tetőkön történő használatra Az univerzálisan használható, könnyűszerkezetű tartószerkezet segítségével egyenletesen optimálisan szerelhető fel a szolárrendszer lapos tetőkre, beton alapokra, falakra és mellvédekre. Integrált gyűjtővezetékek Az abszorber gyűjtővezetékei egy sorban max. 20 szolár-kollektor csatlakoztatását teszik lehetővé. Így nagy mértékben járulnak hozzá az összköltség csökkentéséhez, mivel a szerelési időtartam jelentős lerövidülése mellett a csőszereléshez és a hőszigeteléshez szükséges anyagköltség is megtakarítható. Stabil állvány Nyomásveszteség [mbar] l/m 2 h 30 l/m 2 h 20 l/m 2 h Biztos kollektor-összeköttetés A kollektorok egymással való intelligens összekötése speciális kompenzátorokkal ellátott, összekötőkkel történik. A kompenzátorok egyenlítik ki a szolárrendszer hőmérséklet okozta hőtágulási folyamatait, ezzel biztosítva a hosszú használati időtartamot és a zavartalan üzemet. Ugyanakkor ezzel az összekötés-technikával minimális kollektortávolság érhető el. Ezzel hely takarítható meg az esetleges további kollektorok és a még nagyobb szolár nyereség számára. Csekély nyomásveszteségek Ez is hozzájárul az elektromos segédenergia minimalizálásához, mivel kisebb teljesítményű szivattyúkat lehet használni Soronkénti kollektorok darabszáma Nyomásveszteségek K3 és K4 típusú kollektoroknál 16

17 Függőleges lapostető-rendszer nagy hőszükséglethez 17

18 Higiénikus tiszta víz, amikor csak óhajtja Weishaupt Aqua Standard (WAS) 500 liter-ig Weishaupt Aqua Sol (WASol) 510 liter-ig Weishaupt energiatároló (WES) 910 liter-ig Rendkívül sok ivóvizet és használati melegvizet fogyasztunk. Egy átlagos háztartásban személyenként naponta kereken 130 liter vizet fogyasztanak, amiből 50 liter a használati melegvíz. Ezért a használatimelegvíz-készítés technológiájával szemben támasztott követelmények nagyon magasak. A rendkívül nagy hatékonyság mellett a kényelmes vízelvétel, a hőszigetelési tulajdonságok és a feldolgozás minősége ugyancsak központi témái fejlesztőmérnökeink tevékenységének. De az ivóvíz tisztaságának és higiéniájának is nagy figyelmet szentelnek. Így az ivóvízzel érintkezésbe kerülő minden felület kiváló minőségű zománccal fedett vagy nemesacélból készül. Klasszikus használatimelegvízkészítés Ha nincs lehetőség a napenergia hasznosítására, akkor gázüzemű kondenzációs készülékkel történik a használati melegvíz melegítése. A több fokozatban 70-től 500 liter űrtartalomig terjedő Weishaupt vízmelegítő-programban szereplő sokféle változattal minden kívánság kielégíthető, mert minden alkalmazáshoz rendelkezésre áll az optimális kivitel. Szolár használatimelegvíz-készítés A szolár-kollektoros berendezéssel összefüggésben a használatimelegvízkészítéshez speciális, bivalens vízmelegítő szükséges. A Weishaupt AquaSol vízmelegítő két hőcserélővel van felszerelve, ahol az alsót napenergia táplálja, míg a felső hőcserélőt ha nem áll rendelkezésre elegendő szolárhő a hagyományos fűtési rendszer látja el energiával. A Weishaupt AquaSol vízmelegítő nagyon kényelmes melegvízellátást biztosít, háromféle építési nagyságban 510 liter víztartalom-ig. Szolár használatimelegvíz-készítés plusz fűtés-kiegészítés Ha a napenergiát a használatimelegvízkészítés mellett a fűtési üzem támogatására is hasznosítani kívánják, akkor nagy űrtartalmú energiatárolóra van szükség. Az innovatív Weishaupt energiatároló kiváló hőszigetelésének köszönhetően jól őrzi a szolár-hőnyereséget, gondoskodik az ideális hőelosztásról, továbbá higiéniai szempontból példaszerű melegvíz-szolgáltatást nyújt, és helytakarékos. 18

19 Méretek Műszaki adatok (WTC 120/ (WTC 210/250/300) Biztonsági szerelvénycsoport 1 1/4 963 (WTC 120/170) 1215 (WTC 210/250/300) 2 Gázcsatlakozó 1 3 Levegő-csatlakozó 110 mm 4 Kondenzátum-csatlakozó 25 mm 5 Füstgáz-csatlakozó 160 mm az 125 / 160 mm kazán-csatlakozócsonkra 6 Visszatérő-csatlakozó 2 7 Előremenő-csatlakozó ca. 110 Minden méret mm-ben értendő Típus WTC-GB 120 WTC-GB 170 WTC-GB 210 WTC-GB 250 WTC-GB 300 Teljesítménynagyság Min./Névl. terhelés Min./Névl. terhelés Min./Névl. terhelés Min./Névl. terhelés Min./Névl. terhelés Égőteljesítmény (Q C ) kw 23,0 / 115,9 27,0 / 161,0 44,0 / 200,0 48,0 / 239,0 53,0 / 276,0 EN 483 szabvány szerint Hőteljesítmény 80/60 C esetén kw 22,4 / 114,0 26,3 / 158,4 42,9 / 196,8 46,8 / 235,2 51,6 / 271,6 Hőteljesítmény 50/30 C esetén kw 25,0 / 121,9 29,4 / 170,0 47,9 / 210,0 52,3 / 251,0 57,7 / 290,0 Kondenzátum-mennyiség földgáznál kg/h 3,1 / 7,9 7,7 / 12,9 4,8 / 14,1 6,2 / 17,4 5,6 / 20,0 Tömeg kg Kategória (DE, AT, CH,H) Szerelési mód I2ELL, I2H B23, B23P, B33, C13, C33, C 43, C53, C 63, C83 CE-szám 0063 BS 3948 SVGW regisztrációs szám ÖVGW minőségi jel Szabv. hatásfok 40/30 C esetén % 109,4 109,3 109,7 110,3 110,2 Szabv. kibocsátások 40/30 C CO mg/kwh esetén NO x mg/kwh Fűtővíz minősége A töltővíznek és a pótvíznek meg kell felelnie a német számú VDE-irányelvben vagy a hasonló nemzeti, illetve helyi előírásokban foglalt követelményeknek. 19
