1 Viega Megapress Vastagfalú acél préselése: hidegen, biztonságosan és villámgyorsan.

2

3 Viega. Egy ötlettel több! Vannak olyan dolgok, amelyek sokáig érvényesek. Több mint 110 év elteltével is. A Viegánál az innovációs erő és a vállalkozói víziók azok a sikertényezők, amelyek a cégalapítótól erednek, és ma sokkal elevenebben hatnak, mint korábban. A Viega több mint 3500 munkatársat foglalkoztat világszerte. A Viega tartós sikerén kilenc telephelyen dolgozunk. A termelés négy német gyárra koncentrálódik. Az észak-amerikai piacra szánt speciális megoldásokat az USA-ban, McPhersonban székelő vállalatcsoport gyártja. A kínai Vuhsziban lévő gyár központi feladata az ázsiai piacra történő termelés. A legfontosabb tevékenységet képező szereléstechnika továbbra is a növekedés motorja. Mértékadó innovációk erről ismert a Viega világszerte. Ilyen például a préskötés-technika feltalálása réz csővezetékekhez. Vagy az SC-Contur (biztonsági kontúr) a látható vizsgálati biztonság bevezetése minden préscsatlakozóban. A Viegával nem csak a szerelés során garantált a biztonság. Az egész világot érintő ivóvíz-higiéniai kihívásra az üzemeltetéshez is intelligens rendszermegoldásokat kínál a Viega. A made in Germany minőség a Viega alapelve. A számítógéppel vezérelt, automatizált gyártás abszolút megbízható eredményeket biztosít. Akár öt minőségellenőrzés is kíséri a gyártási folyamatot és nyújt maximális biztonságot. Az eredmény: több mint termék szinte minden alkalmazási esetre. A minőség és rugalmasság együttes hatása meggyőzi a tervezőket, építészeket, szerelőket és építtetőket szerte a világon. Legyen az lakóépület, szálloda, kórház, sportaréna vagy gyártóberendezés a Viega rendszerek minden objektum és alkalmazás esetén megállják a helyüket.

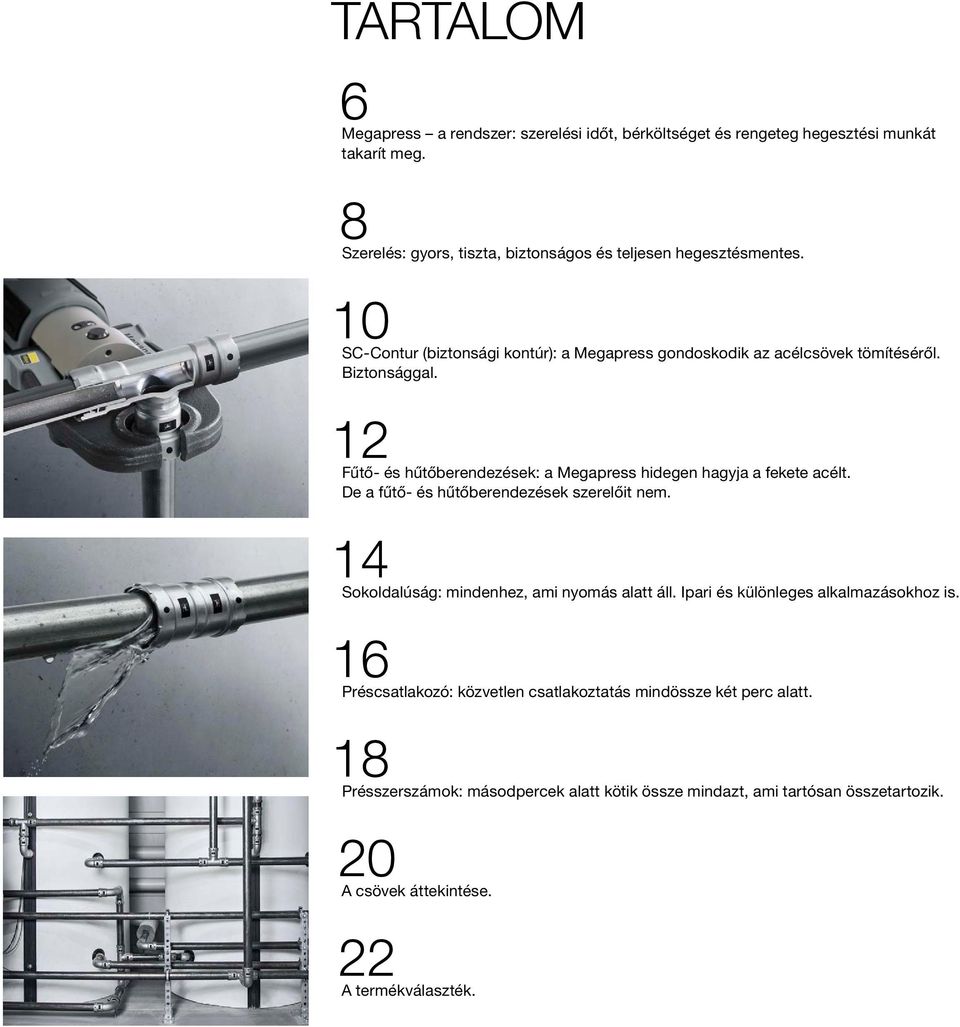

4 Tartalom 6Megapress a rendszer: szerelési időt, bérköltséget és rengeteg hegesztési munkát takarít meg. 8Szerelés: gyors, tiszta, biztonságos és teljesen hegesztésmentes. 10 SC-Contur (biztonsági kontúr): a Megapress gondoskodik az acélcsövek tömítéséről. Biztonsággal. 12 Fűtő- és hűtőberendezések: a Megapress hidegen hagyja a fekete acélt. De a fűtő- és hűtőberendezések szerelőit nem. 14 Sokoldalúság: mindenhez, ami nyomás alatt áll. Ipari és különleges alkalmazásokhoz is. 16 Préscsatlakozó: közvetlen csatlakoztatás mindössze két perc alatt. 18 Présszerszámok: másodpercek alatt kötik össze mindazt, ami tartósan összetartozik. 20 A csövek áttekintése. 22 A termékválaszték.

5

6 Viega Megapress Szerelési időt, bérköltséget és rengeteg hegesztési munkát takarít meg. Legyen az vastag vagy vékonyfalú, lakkozott vagy horganyzott, bevonattal ellátott vagy fekete az acélcsövek sokoldalúan alkalmazhatók, hosszú élettartamúak és különösen robusztusak. Örvendetes, hogy a Viega az új Megapress rendszerrel ismét valódi innovációval jelentkezik, amely most már gazdaságilag is érdekessé teszi az acélcsöveket a fűtő-, hűtő- vagy ipari berendezések gyártásában.

7 Viega Megapress 7 A Viega Megapress olyan préstechnika, amellyel vastagfalú acélcsövek is préselhetők. Az jelű acél alapanyagú, horgany-nikkel bevonatú, csőből formált összekötők kiváló minőséget, robusztusságot és ezáltal természetesen hosszú élettartamot is garantálnak. A Viega Megapress rendszerrel biztonságosan és megbízhatóan köthetők össze DIN EN ISO 6708 és DIN EN 10220/10255 szerinti, ½" 2" méretű acélcsövek. Az alternatíva nélküli alternatíva A hagyományos kötési módszerekhez képest a Viega Megapress egyértelmű előnnyel rendelkezik. A hideg préstechnika a hegesztéshez, szorítógyűrűhöz, vagy csavarozáshoz viszonyítva egyszerűen gyorsabb, biztonságosabb és gazdaságosabb. A Viega présszerszámok tartósan biztonságos kötésről gondoskodnak. Alkalmazások Fűtés/hűtés Sűrített levegő/ műszaki gázok (pl. nitrogén) Sprinkler/tűzoltó berendezés (nedves/száraz) Hajóépítés Ipar Alkalmasság/ engedély TÜV TÜV VdS, FM GL, LR, DNV, ABS TÜV Vastag és vékony A Viega Megapress segítségével menetvágásra alkalmas minőségű és forrcső minőségű vastagfalú acélcsövek is összeköthetők. Ezt a csőátmérő tűrésével való összehangolás teszi lehetővé. Az összekötők speciálisan a különböző falvastagságok feldolgozásához vannak méretezve, ezért maximális rugalmasságot kínálnak. Megapress falvastagságok és átmérők a DIN EN 10220/10255 szerint Legyen az varrat nélküli, hegesztett, horganyzott, iparilag lakkozott, epoxigyanta bevonatú vagy fekete: a Viega Megapress a legkülönbözőbb felületű csöveket is összeköti. Tartós és biztonságos ½"-tól 2"-ig!

8 1 Viega Megapress Gyors, tiszta, biztonságos és teljesen hegesztésmentes. A fekete acélcsöveket eddig szinte mindig hegesztették. A Viega Megapress rendszerrel az acélcsőszerelés területére is bevonul a préstechnika, számos előnyt hozva magával.

9 Viega Megapress 9 A hegesztés a múlté Kétségtelen, hogy a hegesztés az acélcsöveknél nem rossz kötési lehetőség. Maga a szerelés azonban minden, csak nem egyszerű. A nagy időráfordítás, az állandó tűzveszély és a nagy fizikai igénybevétel miatt a hegesztés gazdaságilag nem túl vonzó. Nehéz gázpalackokat és hegesztőkészülékeket kell mozgatni ez meglehetősen megerőltető munka, különösen, ha a vezetéket nem szemmagasságban, hanem több méter magasságban kell hegeszteni (2. ábra). A nehezen hozzáférhető vagy zegzugos helyeken többnyire csak a körülményes tükörhegesztés segíthet elérni a kötés helyét. 2 Akár 60 %-kal gyorsabban is elkészül Ezzel szemben az acélcsövek összekötése a Viega Megapress segítségével könnyen (1. ábra) és néhány művelettel elintézhető. Ehhez egyszerűen vágja méretre, sorjátlanítsa le és tisztítsa meg az acélcsövet, majd jelölje be a Megapress összekötő bedugási mélységét a cső végén. Ezután húzza rá az összekötőt a csőre, helyezze fel a présgyűrűt vagy a préspofát és a Viega Pressgun segítségével erőzáró módon kösse össze az egészet (3 5. ábra). Már csak a biztonsági zászlócskát kell eltávolítani a préscsatlakozóról, annak jelzése érdekében, hogy ezen a helyen már megtörtént az összepréselés. A szerelés szempontjából teljesen lényegtelen, hogy milyen falvastagságú acélcső kerül feldolgozásra, amennyiben a csövek megfelelnek a DIN EN ISO 6708 vagy DIN EN 10220/10255 szabványnak. Az eredmény egy biztonságos és garantáltan tömített csatlakozás, amely azonnal teljes mértékben terhelhető. Nincs lehűlési idő nincs szükség tűzőrségre, ami hegesztésnél gyakran szükséges! És most jön a java: A préstechnika nem csak biztonságosabb és könnyebb, hanem lényegesen gazdaságosabb is. A Viega Megapress-szel végzett szerelés ugyanis a hegesztéshez képest akár 60 %-kal is csökkenti a szerelési időt. Egyébként ez nem csak a hegesztéshez képest van így. Más módszerek, pl. menetes, körhornyos vagy csőcsatlakozós kötések sem tudják gyorsaság tekintetében felvenni a versenyt a hideg préstechnikával és lényegesen időigényesebbek is. Az acélcsövet méretre kell vágni és meg kell tisztítani. Ezután meg kell mérni és be kell jelölni a bedugási mélységet. Ezt követően a jelölésig a csőre kell szerelni a Viega Megapress összekötőt. 1¼"-nál nagyobb méretű Megapress összekötők összepréseléséhez kizárólag csuklós behúzópofával használhatók a présgyűrűk. A Pressgun villámgyorsan összepréseli az összekötőt és erőzáró módon köti össze a csővel ÉRVEK A VIEGA MEGAPRESS MELLETT Akár 60 %-kal kevesebb szerelési idő a hagyományos kötésmódokhoz, pl. hegesztéshez, menetes vagy hornyos kötéshez képest. A jelentős szerelési időmegtakarítás következtében különösen gazdaságos. Abszolút tűzbiztos, mivel a hideg préstechnika alkalmazásakor sem láng, sem füstgáz nem keletkezik. Viega SC-Contur (biztonsági kontúr) minden Megapress összekötőben. Az esetleg össze nem préselt kötések a nyomáspróbánál azonnal feltűnnek. Univerzálisan alkalmazható. ½" 2" névleges csatlakozási átmérőjű vastagfalú acélcsövek préseléséhez alkalmas függetlenül attól, hogy a cső varrat nélküli, hegesztett, bevonat nélküli, horganyzott vagy műgyantalakk bevonatú.

10 1 Viega Megapress SC-Contur-ral (biztonsági kontúrral) Gondoskodik az acélcsövek tömítéséről. Biztonsággal. A préskötés-technika gazdasági fölénye a villámgyors, egyszerű szerelésben rejlik. A Megapress azonban az összes Viega présrendszerhez hasonlóan az SC-Contur-nak (biztonsági kontúrnak) köszönhetően a biztonság témakörében is kiemelkedik.

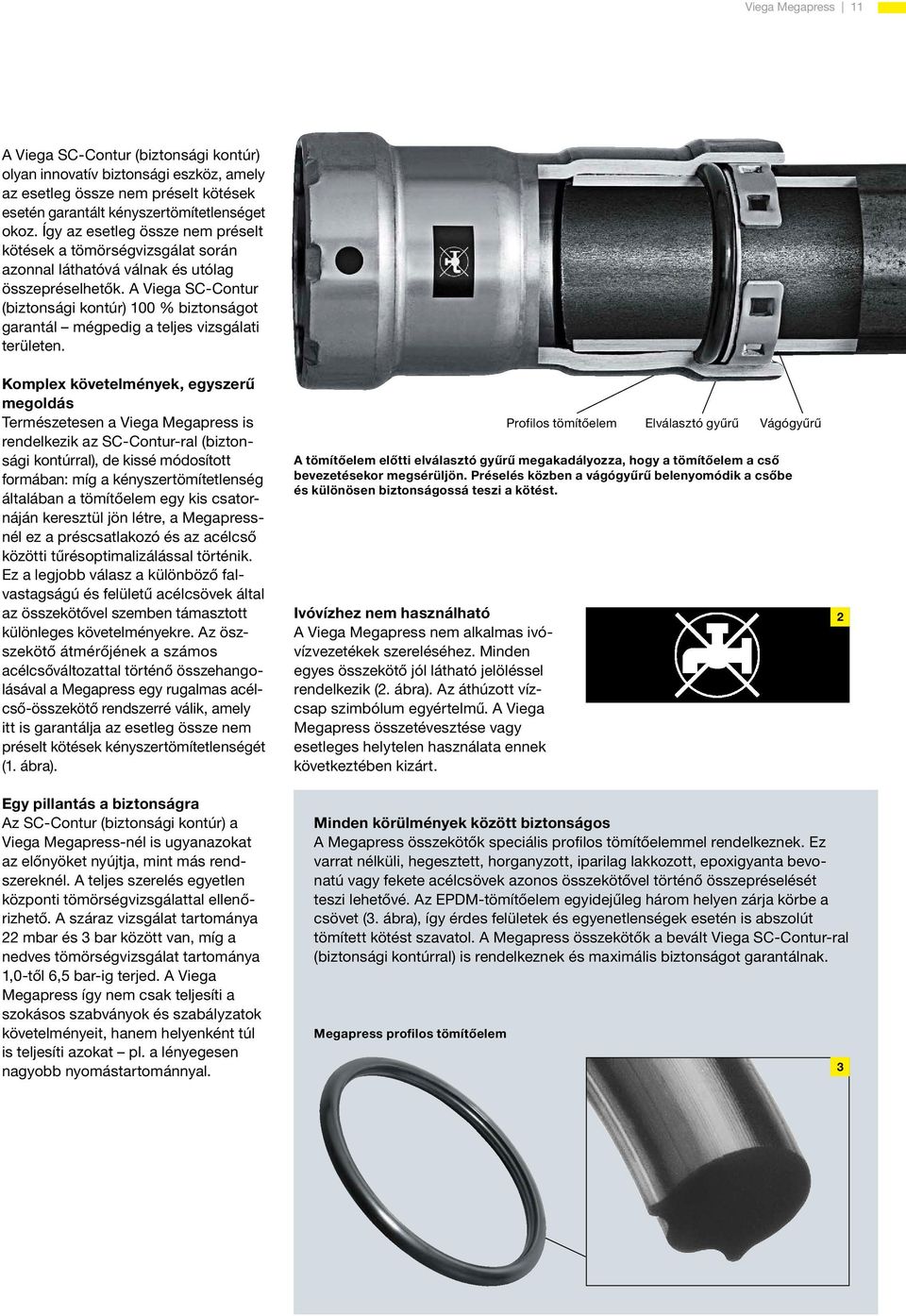

11 Viega Megapress 11 A Viega SC-Contur (biztonsági kontúr) olyan innovatív biztonsági eszköz, amely az esetleg össze nem préselt kötések esetén garantált kényszertömítetlenséget okoz. Így az esetleg össze nem préselt kötések a tömörségvizsgálat során azonnal láthatóvá válnak és utólag összepréselhetők. A Viega SC-Contur (biztonsági kontúr) 100 % biztonságot garantál mégpedig a teljes vizsgálati területen. Komplex követelmények, egyszerű megoldás Természetesen a Viega Megapress is rendelkezik az SC-Contur-ral (biztonsági kontúrral), de kissé módosított formában: míg a kényszertömítetlenség általában a tömítőelem egy kis csatornáján keresztül jön létre, a Megapressnél ez a préscsatlakozó és az acélcső közötti tűrésoptimalizálással történik. Ez a legjobb válasz a különböző falvastagságú és felületű acélcsövek által az összekötővel szemben támasztott különleges követelményekre. Az öszszekötő átmérőjének a számos acélcsőváltozattal történő összehangolásával a Megapress egy rugalmas acélcső-összekötő rendszerré válik, amely itt is garantálja az esetleg össze nem préselt kötések kényszertömítetlenségét (1. ábra). A tömítőelem előtti elválasztó gyűrű megakadályozza, hogy a tömítőelem a cső bevezetésekor megsérüljön. Préselés közben a vágógyűrű belenyomódik a csőbe és különösen biztonságossá teszi a kötést. Ivóvízhez nem használható A Viega Megapress nem alkalmas ivóvízvezetékek szereléséhez. Minden egyes összekötő jól látható jelöléssel rendelkezik (2. ábra). Az áthúzott vízcsap szimbólum egyértelmű. A Viega Megapress összetévesztése vagy esetleges helytelen használata ennek következtében kizárt. Profilos tömítőelem Elválasztó gyűrű Vágógyűrű 2 Egy pillantás a biztonságra Az SC-Contur (biztonsági kontúr) a Viega Megapress-nél is ugyanazokat az előnyöket nyújtja, mint más rendszereknél. A teljes szerelés egyetlen központi tömörségvizsgálattal ellenőrizhető. A száraz vizsgálat tartománya 22 mbar és 3 bar között van, míg a nedves tömörségvizsgálat tartománya 1,0-től 6,5 bar-ig terjed. A Viega Megapress így nem csak teljesíti a szokásos szabványok és szabályzatok követelményeit, hanem helyenként túl is teljesíti azokat pl. a lényegesen nagyobb nyomástartománnyal. Minden körülmények között biztonságos A Megapress összekötők speciális profilos tömítőelemmel rendelkeznek. Ez varrat nélküli, hegesztett, horganyzott, iparilag lakkozott, epoxigyanta bevonatú vagy fekete acélcsövek azonos összekötővel történő összepréselését teszi lehetővé. Az EPDM-tömítőelem egyidejűleg három helyen zárja körbe a csövet (3. ábra), így érdes felületek és egyenetlenségek esetén is abszolút tömített kötést szavatol. A Megapress összekötők a bevált Viega SC-Contur-ral (biztonsági kontúrral) is rendelkeznek és maximális biztonságot garantálnak. Megapress profilos tömítőelem 3

12 12 Viega Megapress Viega Megapress fűtő- és hűtőberendezésekhez Hidegen hagyja a vastagfalú acélt. De a fűtő- és hűtőberendezések szerelőit nem. A fűtő- és hűtőberendezések szerelése során számos dolgot kell figyelembe venni mindegy, hogy teljesen új szerelésről vagy átfogó felújítási munkáról van-e szó. A Viega Megapress mindkét esetben számos előnyt biztosít, aminek minden szerelő örül. 1

13 Viega Megapress 13 2 A régi és az új egyszerű összekapcsolása Különösen régebbi lakóházak felújításakor gyakran találkozhatunk meglévő vastagfalú acélcsövekből álló rendszerekkel. Ezek a részben több évtizedes csővezetékek különleges robusztusságuk következtében még jó állapotban vannak. A szerelőnek pl. kazáncsere (3. ábra) esetén gyakran kell csatlakoznia egy már meglévő rendszerhez. Egy új fűtőkazánt eddig csak körülményes menetes átmenetekkel vagy hegesztéssel lehetett a meglévő acélcsőrendszerhez csatlakoztatni. De a hegesztésnél az utánfolyó víz gyakran késleltette a szerelést. Ehhez jött még a régi építmény könnyen gyulladó építőanyagai következtében fennálló fokozott tűzveszély. A Megapress most fölöslegessé teszi a hegesztést és kizár mindenféle tűzveszélyt. A bevált préstechnika biztonságos és gyors munkavégzést, valamint gazdaságos csatlakoztatást garantál a meglévő vastagfalú acélcsövekhez. Ez természetesen érvényes a fekete acélcsővel szerelt fűtőtestek eddig meglehetősen körülményes cseréjére is. A gyakorlatban rendkívül praktikus Az alkalmazás során gyorsan világossá válnak a Megapress előnyei. Egy konkrét esetben három épületből álló, összesen 55 lakóegységet tartalmazó komplexum került megvalósításra. Az 1. ábra egy levegő-víz hőszivattyú két puffertartályának szerelését mutatja, melynek során a Viega Megapress-t használják. A teljes építési projektnél az új présrendszer kereken 500 összekötőjét építették be. A Megapress megfelelt a kommunális építtető magas idő- és költségmegtakarítási igényeinek. Ez olyan feladat, amelyhez a Megapress préstechnikája a hegesztett kötésekkel ellentétben éppoly gyors, mint amilyen gazdaságos megoldást jelent. Összekapcsolja a korrózióvédelmet és az időmegtakarítást A modern hűtőberendezések szerelésénél (2. ábra) különös figyelmet kell fordítani a korrózióvédelemre. A szállított közeg és a környező helyiséglevegő közötti nagy hőmérséklet-különbség következtében gyors páralecsapódás lehetséges ami növeli a korrózióveszélyt. Az idomdarabokat és összekötő elemeket eddig az AGI Q 151 munkalap szerinti kiegészítő korrózióvédelmi festéssel kellett ellátni. A Viega Megapress összekötők kiváló minőségű horgany-nikkel bevonatuknak köszönhetően gyárilag tehát gyakorlatilag természetüknél fogva különösen korrózióállóak. Ez időt és nem kevés munkát takarít meg. 3

14 Viega Megapress sokoldalúan alkalmazható Mindenhez, ami nyomás alatt áll. Ipari és különleges alkalmazásoknál is. Ipari alkalmazásoknál gyakran különösen nagy magasságban, nehezen hozzáférhető helyeken kell telepíteni a csőrendszereket. A sok szerszámmal és nehéz felszereléssel végzett hegesztés éppen az ilyen helyeken jelent valódi kihívást. Ezek a szerelések fizikailag megerőltetőek, különösen hosszadalmasak és gazdaságtalanok. Ilyenkor a Viega Megapress a legjobb alternatíva. A hideg préstechnika előnyei éppen a nehéz szereléseknél használhatók ki a legjobban. Ez nem csak gyorsabb, mint a hagyományos hegesztés, hanem lényegesen egyszerűbben is kezelhető. Egy présgéppel igen nagy magasságban is villámgyorsan elvégezhető a szerelés. Mivel a Viega présgépek feje akár 180 -kal is elfordítható, a legutolsó sarok is könynyen elérhető. Sűrítettlevegős berendezések és műszaki gázok Jó példák az ipari acélcsőszerelésre a sűrítettlevegős berendezések (1. ábra) és a műszaki gázok csőhálózatai. Így pl. a nitrogénes szerelések, amelyeket eddig a magas követelmények miatt hegesztettek, most már a Viega Megapress segítségével is megvalósíthatók (2. ábra). Ugyanez érvényes a sűrítettlevegős berendezésekre. Ezek gyakran körvezeték-rendszerként ipari csarnokok mennyezetének környezetében kerülnek alkalmazásra és leágazó vezetékek segítségével csatlakoznak a készülékekhez és gépekhez. A Viega Megapress-szel Ön egyrészt a nagy magasságban végzett könnyű szerelésből profitálhat, másrészt a praktikus T-idomos szerkezetek különösen gyors, biztonságos és tiszta csatlakozást tesznek lehetővé a készülékekhez.

15 1 Viega Megapress 15 3 Sprinkler-berendezések és tűzoltó berendezések A vastagfalú acélcsőből készült sprinkler-berendezések robusztusságuk, stabilitásuk és hosszú élettartamuk következtében magas kockázati osztályú épületekben, pl. ipari és kereskedelmi létesítményekben, feltétlenül szükségesek, sőt a törvényalkotó által elő vannak írva. Végeredményben nem csak tűz esetén kell nagy hőségnek ellenállniuk, hanem a mindennapi fokozott külső igénybevételeket is el kell viselniük. A Viega Megapress éppen az ilyen sprinkler-berendezések (3. ábra) létesítéséhez és bővítéséhez ideális. A rendszer teljesíti a legmagasabb kockázati osztályok előírásait. 2

16 16 Viega Megapress Viega Megapress préscsatlakozó KÖZVETLEN CSATLAKOZÁS MINDÖSSZE KÉT PERC ALATT. Az acélcsövek a hosszú élettartam és robusztusság megtestesítői. De mit lehet tenni, ha egy meglévő rendszerben utólag kell egy kiegészítő csatlakozót elhelyezni? Ami eddig csak nagy ráfordítással volt lehetséges, a Viega préscsatlakozóval hatékonyan és kényelmesen valósítható meg Préselje be a csőbe a préscsatlakozót a présgépbetét segítségével.

17 Viega Megapress 17 A Megapress préscsatlakozó egy igazi problémamegoldó, ha meglévő acélcső-rendszerekbe utólag kell csatlakozókat beépíteni. Ehhez a vastagfalú acélcsövek a megfelelő komplett szerszámkészlet segítségével körülményes előmunkálatok nélkül is megfúrhatók, és az új csatlakozó bepréselhető. A használathoz elegendő egy kereske delemben kapható fúrógép, valamint egy Viega présgép (a Picco kivételével). Legalább 80 %-kal gyorsabb Egy új csatlakozó behegesztéséhez képest a préscsatlakozó legalább 80 % szerelési idő megtakarítását teszi lehetővé. A szerelő szakember fizikai terhelése csökken és mindössze két perc alatt létrejön a cső és a csatlakozó között a profil-tömítőgyűrűnek köszönhetően tartósan 100 %-osan tömített kapcsolat Rögzítsen egy speciális tartószerkezetet az acélcsőre a fúrószár megvezetéséhez. 2 A préscsatlakozóhoz tartozó szerszámkészlet a csatlakozók meglévő csővezetékekbe történő utólagos beépítéséhez szükséges összes alkatrészt tartalmazza: tartószerkezetet, fúrószárat és présgépbetétet egyaránt. Tiszta ügy Egy új csatlakozó acélcsőbe történő beépítése nem csak egyszerű, hanem tiszta is. A tartószerkezethez egy ipari porszívó rögzíthető, így a fúrásnál keletkező forgács közvetlenül elszívható. 2. Végezze el a fúrógéppel a fúrást, majd vegye le újra a tartószerkezetet. 4. Elkészült az ideális acélcső csatlakozó hőmérsékletmérők, hőérzékelők, manométerek, ürítők vagy vezetékcsatlakozók utólagos beszereléséhez. 4 Nincs hegesztés, nincs probléma A hideg préstechnika fölöslegessé teszi a hegesztést. Az előnyök meggyőzőek: nincs tűzveszély, nincs füstképződés, nincs tűzőrség és természetesen a kötés helyének lehűlési idejét sem kell kivárni. Költség- és helytakarékos A préscsatlakozó egy költség- és helytakarékos megoldás új csatlakozó utólagos telepítésére. A vezetéket csak meg kell fúrni nem pedig teljesen elvágni, mint pl. egy T-idom beépítésekor. A préscsatlakozó így nehezen hozzáférhető helyeken is problémamentesen beépíthető. A préscsatlakozó DIN EN 10220/10255 szerinti acélcsövekhez és 1 ½", 2", 2 ½", 3", 4", 5" és 6" acélcsőméretekhez kapható. ¾" belső menettel van ellátva. ½"-os belső menethez kiegészítő szűkítőidom is rendelkezésre áll. Szerelés előtt, közben és után is gyors A préscsatlakozó gyorsasága és hatékonysága nem csak szerelés közben tapasztalható, hanem előtte és utána is. Például a vezetékrendszerben lévő utánfolyó víz a hideg préstechnikának köszönhetően nem jelent problémát a szerelésnél. A berendezés várakozási idői és üzemkiesései minimálisra csökkennek. A préscsatlakozó azonnal teljes mértékben használatra kész.

18 Présszerszámok MÁSODPERCEK ALATT ÖSSZEKÖT MINDENT, AMI TARTÓSAN ÖSSZETARTOZIK. A Viega présszerszámainak minősége a legkeményebb munkafeltételek mellett is meggyőző. TÜV által ellenőrzött biztonságtechnikájuknak köszönhetően a legmegbízhatóbbak és így a legsikeresebbek közé tartoznak Európában. Ezenkívül a hosszú karbantartási időközök kiemelkedő gazdaságosságot garantálnak.

19 Viega Megapress 19 Viega Pressgun présgépek: közös tulajdonságok Különösen könnyű kezelés és ergonomikus pisztolyforma. Könnyű, nagyteljesítményű, 18 V/2,0 Ah lítium-ion akkumulátorok mélykisülés elleni védelemmel és javított hidegindítási tulajdonságokkal; nagyobb kapacitás-követelményekhez opcionálisan kapható: 18 V/4,0 Ah akkuváltozat. Választhatóan hálózati tápegységgel vagy akkumulátorral. Nagyfokú rugalmasság minden helyszituációban a 180 -kal elfordítható présfejnek és a csuklós funkcióval rendelkező présgyűrűknek köszönhetően. Beépített LED-lámpa a préselési hely kényelmes megvilágításához. TÜV-által ellenőrzött biztonságtechnika: kioldás-késleltetés, csapszeges biztosítás, karbantartás-kijelzés és automatikus biztonsági zár. Pressgun 5 préstechnikai tartozék praktikus készletkofferben, részei: három préspofa (½" 1"), három présgyűrű (1¼" 2") és egy Z2 csuklós behúzópofa. Viega Pressgun 5 Fémes csővezeték-rendszerekhez mm méretben, Megapress acélcsőösszekötőkhöz ½"-tól 2"-ig, műanyag csőrendszerekhez mm között. Csak 3,2 kg súly (préspofa nélkül). Szervizelési intervallumok préselés után vagy 4 évente. Biztonsági zár préselés után. Viega Pressgun Picco Fémes csővezeték-rendszerekhez mm méretben, Megapress acélcső-összekötőkhöz ½" és ¾" méretben, műanyag csőrendszerekhez mm között. Csak 2,5 kg súly (préspofa nélkül). Kis méretek szűk csőaknákban vagy előfal-szerkezetekben történő szereléshez. Kiváló minőség az alacsony karbantartási és javítási költségek érdekében, szervizelés csak préselés után. Biztonsági zár préselés után. ÚJ: Az új Megapress préspofákkal, valamint a csuklós behúzópofával használható présgyűrűkkel most a Pressgun Picco is képes vastagfalú acélcsöveket összepréselni mégpedig ½" és ¾" méretben. A készletkofferben található Pressgun Picco a présgép mellett három préspofát, akkumulátort és töltőkészüléket tartalmaz. A például az opcionális hálózati adapternek helyet biztosító további kivágásoknak köszönhetően minden a helyére kerül és bármikor kéznél van. A Pressgun Picco valódi egykezes kezelése érdekében a Picco préspofák egykezes csappantyúfunkcióval lettek kifejlesztve. A préspofák a préselésig nyitva maradnak. Az egyik kéz szabadon maradhat, pl. a szerelés rögzítéséhez és beállításához vagy a kapaszkodáshoz. Fémes csővezetékrendszerekhez kapható (a Megapress kivételével).

20 20 Viega Megapress Viega Megapress A csövek áttekintése. DIN EN A DIN EN különbséget tesz az 1-es, 2-es és 3-as csősorozat között. Ez a szabvány az 1-es csősorozatú szerelési csövek használatát javasolja, mivel a 2-es és 3-as csősorozat csövei a gyakorlatban nem vagy csak korlátozottan állnak rendelkezésre. Az 1-es csősorozathoz varrat nélküli (s) és hosszvarrattal hegesztett (w) csövek tartoznak. DIN EN A DIN EN különbséget tesz a nehéz H csősorozat és a közepes M csősorozat, ill. az L, L1 és L2 csőtípus között. A különböző csősorozatokhoz és csőtípusokhoz varrat nélküli (S) és hosszvarrattal hegesztett (W) csövek tartoznak. Jelmagyarázat Csövek Megapress összekötőkhöz Csövek Megapress préscsatlakozókhoz DIN EN forrcső minőség 1-es csősorozat Menetméret [coll] Névleges átmérő [DN] Névleges külső átmérő Külső átmérő Cső falvastagsága Cső falvastagsága Préscsatlakozó ¾" Cikkszám ½ 15 21,3 21,0 21,8 0,5 5,4 ¾ 20 26,9 26,5 27,3 0,5 8, ,7 33,3 34,2 0,5 8,8 1 ¼ 32 42,4 42,0 42,9 0,5 10,0 1 ½ 40 48,3 47,9 48,8 1,0 12,5 2,3 4, ,3 59,7 60,8 1,0 16,0 2,3 4, ½ 65 76,1 75,3 76,6 2,6 4, ,9 88,0 89,5 2,6 5, ,3 113,1 115,0 2,6 5, ,7 138,5 140,8 2,9 5, ,3 163,9 166,5 2,9 5,

21 DIN EN menetvágásra alkalmas minőségű cső nehéz H sorozat és közepes M sorozat Menetméret [coll] Névleges átmérő [DN] Névleges külső átmérő Külső átmérő Cső falvastagsága, nehéz H sorozat Cső falvastagsága, közepes M sorozat Préscsatlakozó ¾" Cikkszám ½ 15 21,3 21,0 21,8 3,2 2,6 ¾ 20 26,9 26,5 27,3 3,2 2, ,7 33,3 34,2 4,0 3,2 1 ¼ 32 42,4 42,0 42,9 4,0 3,2 1 ½ 40 48,3 47,9 48,8 4,0 3, ,3 59,7 60,8 4,5 3, ½ 65 76,1 75,3 76,6 4,5 3, ,9 88,0 89,5 5,0 4, ,3 113,1 115,0 5,4 4, ,7 138,5 140,8 5,4 5, ,1 163,9 166,8 5,4 5, DIN EN menetvágásra alkalmas minőségű cső L csőtípus és L1 csőtípus Menetméret [coll] Névleges átmérő [DN] Névleges külső átmérő Külső átmérő Cső falvastagsága Préscsatlakozó ¾" Cikkszám ½ 15 21,3 21,0 21,7 2,3 ¾ 20 26,9 26,4 27,1 2, ,7 33,2 34,0 2,9 1 ¼ 32 42,4 41,9 42,7 2,9 1 ½ 40 48,3 47,8 48,6 2, ,3 59,6 60,7 3, ½ 65 76,1 75,2 76,0 3, ,9 87,9 88,7 3, ,3 113,0 113,9 3, ,7 138,5 140,8 4, ,1 163,9 166,8 4, DIN EN menetvágásra alkalmas minőségű cső L2 csőtípus Menetméret [coll] Névleges átmérő [DN] Névleges külső átmérő Külső átmérő Cső falvastagsága Préscsatlakozó ¾" Cikkszám ½ 15 21,3 21,0 21,4 2,0 ¾ 20 26,9 26,4 26,9 2, ,7 33,2 33,8 2,6 1 ¼ 32 42,4 41,9 42,5 2,6 1 ½ 40 48,3 47,8 48,4 2, ,3 59,6 60,2 2, ½ 65 76,1 75,2 76,0 3, ,9 87,9 88,7 3, ,3 113,0 113,9 3,

22 22 Viega Megapress Viega Megapress A termékválaszték. A Viega Megapress választék tökéletesen illeszkedik a hosszú élettartamú acélcsőrendszerekhez. Számos különböző összekötővel, karmantyúval, ívvel, menetátmenettel, szűkítővel, T-idomokkal és karimával, ½", ¾", 1", 1¼", 1½" és 2" méretben nagy választékot és nagyfokú rugalmasságot kínál minden szereléshez. A Megapress választékot a hornyos kötésekre és a Viega Prestabo-ra való átmenethez használt átmeneti elemek teszik teljessé

23 Viega Megapress
