Kezelési utasítás Celsius Faelgázosító kazánokhoz

Átírás

1 Kezelési utasítás Celsius Faelgázosító kazánokhoz 1

2 Kedves Vásárló! Ön egy Celsius Faelgázosító kazán fa tüzelésére alkalmas, melegvíz üzemő kazán tulajdonosa lett. Meggyızıdésünk, hogy jól választott, amikor a kiváló mőszaki paraméterekkel rendelkezı kazánt vásárolt. Ahhoz, hogy kifogástalanul üzemeljen, kérjük még az üzembe helyezés elıtt sziveskedjen a kezelési utasítást gondosan áttanulmányozni és az abban foglaltakat betartani. A főtésszerelı / üzembehelyezı jótállási jegy rá vonatkozó részét feltétlenül töltese ki! Tartalomjegyzék 1 ÁLTALÁNOS TUDNIVALÓK... 2 SZERKEZETI ISMERTETÉS... 3 SZERELÉS ÉS ÜZEMBEHELYEZÉS... 4 BEÜZEMELÉS... 5 KARBANTARTÁS... 6 FONTOS TUDNIVALÓK... 7 EGYÉB ELİÍRÁSOK... 8 JÓTÁLLÁSI FELTÉTELEK... 9 JÓTÁLLÁSI SZELVÉNYEK BEKÖTÉSI VÁZLATRAJZOK

3 1. Általános tudnivalók A Celsius Faelgázosító kazánok melegvízüzemő főtési rendszerekhez csatlakoztathatók. Alkalmasak családiházak, mőhelyek, gazdasági épületek, üzemcsarnokok, intézmények gravitációs, vagy szivattyús főtésére. A Celsius Faelgázosító kazánok különbözı teljesítményő készülékek, melyek egy gyártmánycsaládot alkotnak. Lehetıséget biztosítanak arra, hogy a vásárló főtésrendszeréhez a legmegfelelıbb teljesítményő berendezést válassza. Mőszaki adatok Típus Celsius Celsius Celsius Faelgázosító 25 Faelgázosító 35 Faelgázosító 45 Max. teljesítmény (kw) Tüzelıajtó mérete 420x x x320 Főthetı légtér (m3) Hatásfok (%) Főtıvíz csatlakozás 2" 2" 2" Füstcsı csatlakozás (mm) Magasság (mm) Szélesség (mm) Mélysége (mm) Tömeg (Kg) Víztérfogat (l) Üzemi nyomás (bar) Üzemi hımérséklet (C ) Próbanyomás (bar) Huzatigény (mbar) 0,2 0,2 0,2 Tőztér mérete (mm) 450x600x x600x x600x600 Kéménykeresztmetszet 6 méter magas kéményhez (cm2)

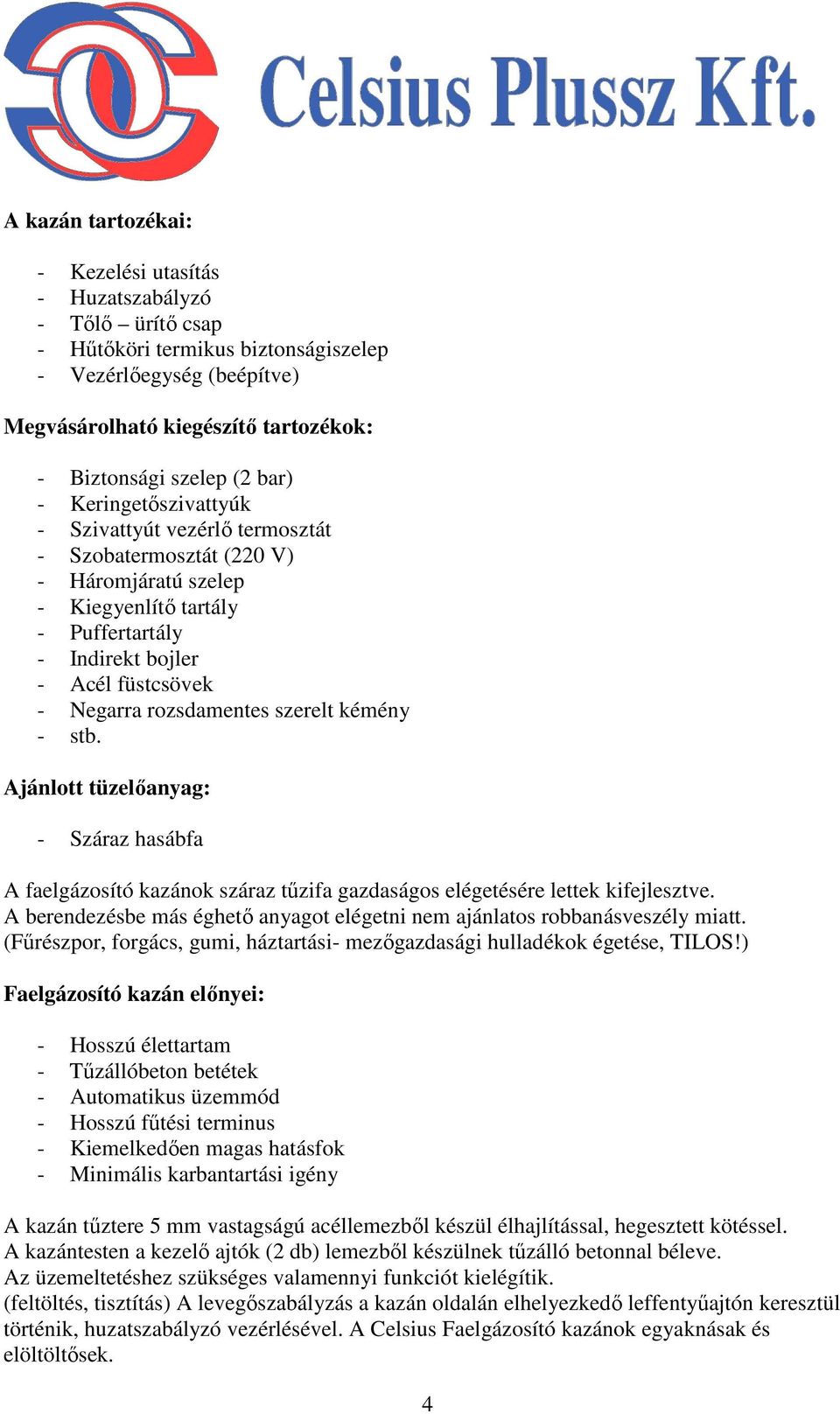

4 A kazán tartozékai: - Kezelési utasítás - Huzatszabályzó - Tılı ürítı csap - Hőtıköri termikus biztonságiszelep - Vezérlıegység (beépítve) Megvásárolható kiegészítı tartozékok: - Biztonsági szelep (2 bar) - Keringetıszivattyúk - Szivattyút vezérlı termosztát - Szobatermosztát (220 V) - Háromjáratú szelep - Kiegyenlítı tartály - Puffertartály - Indirekt bojler - Acél füstcsövek - Negarra rozsdamentes szerelt kémény - stb. Ajánlott tüzelıanyag: - Száraz hasábfa A faelgázosító kazánok száraz tőzifa gazdaságos elégetésére lettek kifejlesztve. A berendezésbe más éghetı anyagot elégetni nem ajánlatos robbanásveszély miatt. (Főrészpor, forgács, gumi, háztartási- mezıgazdasági hulladékok égetése, TILOS!) Faelgázosító kazán elınyei: - Hosszú élettartam - Tőzállóbeton betétek - Automatikus üzemmód - Hosszú főtési terminus - Kiemelkedıen magas hatásfok - Minimális karbantartási igény A kazán tőztere 5 mm vastagságú acéllemezbıl készül élhajlítással, hegesztett kötéssel. A kazántesten a kezelı ajtók (2 db) lemezbıl készülnek tőzálló betonnal béleve. Az üzemeltetéshez szükséges valamennyi funkciót kielégítik. (feltöltés, tisztítás) A levegıszabályzás a kazán oldalán elhelyezkedı leffentyőajtón keresztül történik, huzatszabályzó vezérlésével. A Celsius Faelgázosító kazánok egyaknásak és elöltöltısek. 4

5 2. Szerkezeti ismertetés Elıremenı csonk 2 Vezérlés Primér / szekunder levegıcsappantyú kar Füstjárat-átállító kar Felsı tőztér Töltıajtó Égetıkamra Hamuzó-ajtó A kazán jobb oldalán helyezhetı el ¾ -os karmantyúbe a huzatszabályzó, mely az alatta lévı leffentyőajtót vezérli. Ezen oldal felsı harmadában helyezhetı el a biztonsági hőtıkört vezérlı egység. Hőtıkör kivezetı csonk Huzatszabályzó csonk Merülıhüvely biztonsági hőtıkörhöz Visszatérıcsonk Töltı- ürítı csonk Hőtıkör bevezetı csonk Leffentyőajtó a huzatszabályzóhoz 5

6 3. Szerelés és üzembehelyezés A kazánokat 12 légköbméternél kisebb helységbe elhelyezni tilos! A kazánház levegı utánpótlásáról folyamatosan gondoskodni kell a tökéletes égés biztosításához. A kazánt lakótérbe építeni tilos és balesetveszélyes, a szükséges takarítás elmulasztásával a füstjáratok elzáródhatnak, és a füstgázok kiáramolhatnak a lakótérbe, amely fulladásos balesetet okozhat. A kazánt megfelelı mérető füstcsıvel (max. 1 m hosszú a kazántól a kémény becsatlakozásig és 2,5 mm falvastagság alatti méretben), szintén megfelelı mérető kéményhez kell csatlakoztatni. A kémény magassági méretét a füstcsı csatlakozástól kell számítani. 3.1 Kémény A szilárd tüzeléső kazánok részére külön kéményt kell létesíteni vagy rozsdamentes acélból készült szigetelt Negarra kéményt vásárolni, amely a kazánok teljesítményéhez méretezve, kellı gondossággal kivitelezve, tömörzáróan kerüljön alkalmazásra. A kémény feladata részben az égéshez szükséges levegı átszívása ventilátor segítségével a tőztérben elhelyezett tüzelıanyagon keresztül, másrészt a füstgázok elvezetése a szabadba. Az égéshez szükséges levegıt abból a helységbıl biztosítjuk, ahová a kazánt telepítettük. A kazán huzatigénye: 0,2 mbar. A kazán füstcsövét lehetıleg egy könyökkel csatlakoztassuk a kéményhez. A füstcsı a kémény felé legyen rövid (max. 1 m) lehetıleg egy könyökkel emelkedıen csatlakoztatva. A kéménybe vezetés a kedvezı áramlás miatt legyen felfelé irányuló. A füstcsı legyen tömörzáróan kiképezve és csatlakoztatva úgy, hogy a kazánház légterébe füst ne juthasson! 3.2 Főtésrendszer csatlakoztatása A kazánhoz kapcsolódó melegvíz üzemő főtési rendszer kialakítását (az épületgépész tervei alapján) csak gyakorlattal rendelkezı szakemberrel végeztessük. A kazánt akár gravitációs, akár szivattyús rendszerhez kapcsoljuk, a nyomás maximálisan 2 bar lehet. A kazánt a főtési rendszerhez két darab 2 -os menettel (karmantyúval) csatlakoztatjuk. A telepítést követıen a teljes főtési rendszert a kazántöltı-, ürítı csapon keresztül töltsük fel vízzel. A kazántöltı csap csatlakoztatására a kazán oldalán lévı ½ -os mérető karmantyú szolgál, melybe egy T-idomot csatlakoztatva, egyik oldalra a feltöltı ürítı csapot, másik oldalra egy 2 bar-os biztonsági szelepet csatlakoztathatunk. Kazántöltı segítségével nem csak feltölteni tudjuk a rendszert, hanem szükség szerint itt le is tudjuk engedni a főtı vizet. A töltés megkezdése elıtt a főtıtestek elzárócsapjait nyissuk ki. A töltést lassan megindíthatjuk, melyet addig végezzünk, míg a tágulási tartály túlfolyóján meg nem jelenik a víz. A fagyveszélyes helyre (pl: padlástérbe) helyezett tágulási tartály és az odavezetı csıvezeték hıszigetelésérıl gondoskodni szükséges. Nyomott rendszer esetén a nyitott légtelenítıkkel, addig töltjük, amíg a víz megjelenik, majd a légtelenítıket lezárjuk és 1 bar, nyomásra feltöltjük a rendszert (főtés közben ez 1,5-1,6 bar nyomásra emelkedik mely elég a biztonságos üzemeléshez). 6

7 3.3 Puffertartály csatlakoztatása Amennyiben a kazán teljesítménye meghaladja a főtési rendszer hıigényét (pl: 20 kw a lakás max. hıigénye a kazán 25, 35 vagy 45 kw-ot ad le) akkor puffertartály rendszerbe építése szükséges. Ebben az esetben az égés során keletkezı plusz hı (5 kw, 15 kw vagy 25 kw) a puffertartályban tárolódik, és ezen keresztül jut el a főtési rendszerbe, mikor a kazán már nem üzemel. Ezzel a főtési idı meghosszabbítható a tartály őrtartalmának és a főtıvíz hımérsékletének függvényében 4-8 órát is. Puffertartály méretezése: maradék kazánteljesítmény kw*25 liter. 3.4 Huzatszabályzó csatlakoztatása A kazánba jutó levegı mennyiségét, a kazán jobb oldalán az erre a célra kiképzett ¾ os karmantyúban elhelyezhetı huzatszabályzó határozza meg, a kazánban lévı vízhımérséklet alapját. A huzatszabályzót úgy kell beállítani, hogy hideg állapotban teljesen nyitott legyen. Felfőtés után azon a hımérsékleten zárjon, amennyire a vezérlés hıfokát állította a felhasználó. (Minimális légjárat, a gyártó által meghatározott mm) - Ha: a huzatszabályzó nem zár le a beállított hımérsékleten, akkor a felfőtött kémény megnövekedett huzata az égést táplálja a levegı átszívásával, ez a kazán hőtıvíz felforrásához vezet. Ezzel a kazán és a főtésrendszer károsodhat. - Ha: a huzatszabályzó elıbb zár le a beállított hımérsékletnél, úgy a ventilátor szívóereje nem képes elég oxigént juttatni az égéshez, ezért a ventilátor feleslegesen fogyaszt energiát, a tőz kialudhat vagy tökéletlen égést eredményez. 3.5 Töltıajtó nyitása, zárása A Celsius Faelgázosító kazán (felsı) töltıajtó nyitásához elıször a forgókart vízszintes helyzetbe kell állítani. Az ajtó forgatókarjának elfordításával az ajtót kinyitjuk. Újratöltés esetén várjunk kb. 10 mp-et a forgatókar elfordítása után, annak érdekében, hogy a füst az ajtó nyitásakor ne tudjon kiáramolni a nyitott ajtón. A tüzelıanyag betöltése után zárjuk az ajtót, majd a forgatókart állítsuk függıleges helyzetbe. 3.6 Általános biztonsági elıírások - Üzembe helyezés elıtt gondosan olvasson el minden útmutatást - A kazán beszerelése (főtıberendezés, elektromos csatlakozás, biztonságtechnikai felszerelés) megfeleljen a mindenkori mőszaki elıírásoknak, terveknek - A kazán beszerelését csak főtésszerelésben jártas szakember végezheti - Az elektromos csatlakoztatást csak villanyszerelı szakember végezheti - A berendezés közelében éghetı vagy hıérzékeny anyagok megfelelı távolságra legyenek elhelyezve - Gyızıdjön meg a megfelelı biztonsági berendezések mőködıképességérıl, végezzen mőködési ellenırzést - Ne hagyja a kazánt nyitott töltı vagy hamuzó ajtóval felügyelet nélkül - A kazán főtıvízének utántöltését kizárólag üzemen kívüli állapotban végezhetjük 7

8 4. Beüzemelés 4.1 Gyızıdjünk meg: - a kazán és a kéménycsatlakozás tökéletességérıl - a főtésrendszer zárható szelepeinek nyitott állapotáról - a biztonsági berendezések mőködıképességérıl - a főtésrendszer teljes feltöltésérıl - elektromos csatlakozók helyes bekötésérıl - a termikus biztonsági hőtıkör bekötésének szakszerőségérıl 4.2 Napi főtés: 1. A töltıtérrıl hamut el kell távolítani. A tisztításkor a hamut toljuk az égetınyílásba. Ne lökjük át sérülési veszély! A töltıtérben lévı hamut ne porszívóval távolítsuk el. 2. Faminıség szerint 1-2 naponta húzzuk ki az égıkamrából a hamut, és a kamrabordákat is söpörjük ki. Az alsó tőztér tisztítására használható porszívó. 3. Újságpapírral vagy grillgyújtóval és száraz apró fával az átömlı nyílás fölött gyújtsunk tüzet majd tegyünk hozzá apró fát. 4. Zárt töltıajtónál és nyitott hamuajtónál hagyjuk égni a tüzet, és esetlegesen tegyünk hozzá apró fát. 5. Kb perc múlva a töltıtérben elég parázs van, a parazsat óvatosan osszuk el, és tegyünk rá kis fahasábokat. Zárjuk a töltıajtót és az indítócsappantyút, valamint a vezérlésen a start gombal indítsuk el a rendszert. Hamarosan az égıkamrában kialakul a fagáz lángja. 6. Kb. 15 perc múlva elegendı parázs képzıdött (a tőztér közepét a parázsnak be kell fednie) tegyünk hozzá egy kis aprófát, és a töltıteret igény szerint fahasábokkal töltsük meg. 7. A fahasábok CFG 25-ösnél 38 cm, CFG 35-ös 48 cm CFG 45-ös 58 cm hosszúak, illetve maximum 20 cm átmérıjőek lehetnek, és legalább egyszer hasítva legyenek. Ügyelni kell arra, hogy a fahasábokat sőrőn tegyük, és ne képzıdjenek üres terek, mert így üreges égés veszélye áll fenn, és a kazán nem tudja leadni teljes teljesítményét. 8. Ha az égés után elegendı parázs van a töltıtérben újragyújtáshoz, akkor többnyire elegendı a parazsat elrendezni a tőztér közép felületén, és a hamut kihúzni az égıkamrából. Ügyeljünk arra, hogy szabad huzat legyen az égıtér körül, hogy a füstgázok eltávozhassanak. 9. Aprófával ismét gyújtsunk tüzet a parázson, és a fentiek szerint folytassuk. 8

9 4.3 Égetıfunkció: A Celsius kazán a fa égetés területén a legmodernebb technikával rendelkezik. Az égetés két fázisban történik: 1. A fa a töltıtérben elég, ahogy ezt a hagyományos kazánoktól ismerjük. A keletkezı gázok magas el nem égett anyagtartalommal rendelkeznek. Ezek egyik fı alkotóeleme a kátrány. 1 kg fa elégetésekor 170 g kátrány keletkezik. A kátrány több mint 99 %-a elég a fagáz lángjában. Ha ez nem így lenne, akkor igen hamar eltömıdne a kazán és a kémény. Ezért elıírás az, hogy a faelgázosítók mindig tiszta lánggal égjenek és ne álljanak hosszabb ideig füstölgı égésben. Ezt a követelményt csak egy megfelelı nagyságú puffertartállyal lehet teljesíteni. Mivel a kátrány már 300 C alatt lecsapódik, egy kis része lerakódik a töltıtér falaira. Felsıégéső kandallókkal vagy kályhákkal ellentétben ez nem hiányos égésre vezethetı vissza, hanem a faelgázosító kazán elvébıl adódik. Amíg az égıtérben csak szürke por található és kátrány nem képzıdik, a kazán jól üzemel. 2. A ventillátor által a töltıtérben létrehozott szívóhatás a füstgázt lefelé szívja, az izzó faszénen keresztül, és friss elımelegített levegıvel a tőztérközépbe teljesen elégeti. Az égıkamrában résnyire nyitott hamuajtónál látható láng kékes - sárgás színő fagázláng. Ennek megfelelıen a főtési felületeken száraz, szürkés-barna hamu megjelenése tapasztalható. Fontos! A töltıajtó minden egyes nyitásakor teljesen fordítsuk el az indító csappantyút, kis várakozás után nyissuk ki a tüzelı-ajtót és csukjuk be a hamuzó-ajtót, hogy füst ne lépjen ki. 4.4 A fa, mint tüzelıanyag A fa egy folyamatosan képzıdı tüzelıanyag, mely égésekor annyi széndioxidot bocsát ki, amennyit a fa növekedése alatt megkötött. A széndioxid mellett a fejlıdéshez még víz és napfény szükséges, így tehát a fa tárol napenergiát. A frissen vágott fa még kb. 60 % vizet tartalmaz, és így nem alkalmas az égetésre. Ahhoz, hogy tüzelınek használhassuk a fát, kb. 20 % víztartalomra kell szárítani. A magasabb víztartalom megnöveli a tüzelıanyag szükségletet (45 % víztartalom mellett kétszeres a fogyasztás) és tökéletlen égéshez vezet, mely a füstjáratok és a kémény eltömıdését eredményezheti. Ahhoz, hogy a fa száradjon, minimum 1 évig tárolni kell. Ügyelni kell arra, hogy fa jól szellızzön. A hasított fa jobban szárad. A főtés elıtti utolsó hónapokban a fát száraz helyen kell tárolni, itt is ügyelni kell a hasábok jó szellızésére. 9

10 5. Karbantartás, gondozás A használat gyakoriságától függıen a kazánt alaposan meg kell tisztítani, és ellenırizni a megfelelı mőködést. A töltıteret megtisztítjuk a kérgesedéstıl (kátrányosodástól). Itt különösen ügyelni kell az égési levegı belépési nyílásaira, a tömítı peremekre, valamit a töltıajtó tömítésére. A lehulló hamut a tisztító kefe segítségével elıre lehet húzni, és eltávolítani. A töltıajtó szigetelése érzékeny a kátrány lerakódásokkal szemben. Itt különösen pontosnak kell lennünk, hogy elkerüljük a füst kilépését, ha szükséges cseréljük. A meleg kazánon kaparóval könnyen eltávolíthatjuk a kátrány redıket. Tartsuk mindig szabadon az égetı levegı belépı nyílásait, hogy a légcsatornába ne tudjon kátrány befolyni. Különben a fúvóka fedél ragacsossá válik. Ez különösen érvényes a primer/szekunder levegı csappantyúira, melyek fontosak az üzemelés során. Sérült tömítéseket ki kell cserélni. A kazán nem üzemelhet tömítések nélkül. A felsı és alsó lap közötti teret 3-4 hetente meg kell tisztítani a hamutól. Ha ezt nem folyamatosan tisztítjuk, nem történik tiszta égetés. A töltı és hamu ajtó ajtószigetelésit ellenırizzük, ha szükséges cseréljük. Minden mozgórészt egy csepp olajjal kenjünk meg, hogy a következı alkalommal is könnyen mozoghasson. 5.1 Heti tisztítás Hetente egyszer az égıtér alatti bordákat alaposan meg kell tisztítani és a hamut el kell távolítani. 5.2 Havi tisztítás Távolítsunk el minden hamut a töltıtérbıl. Az alsó részt egy seprővel vagy porszívóval lehet alaposan megtisztítani. Tartsuk szem elıtt, hogy egy tiszta kazánnak magasabb a hatásfoka, és megbízhatóbban jobban ég. Kíméli a környezetet és tüzelıt spórol. Figyelem: A tisztítás utáni elsı indításnál jelentıs porképzıdés történhet. Vigyázzon arra, hogy az ellensúly a csappantyúval könnyen mozogjon, és a burkolat az ellensúlyt mozgásában nem akadályozza. Kérdésekkel vagy problémákkal kérjük, forduljon a gyártóhoz, vagy közvetlenül a forgalmazó céghez. Mindig adják meg a kazán gyártási számát és a gyártás évét. 10

11 5.3 Tennivalók zavarok esetén: Zavar Elhárítás 1. Begyújtáskor a, Füst jön ki a töltıajtóból - a huzatszabályzó gyengén van beállítva - kicsi a kéményátmérı - alacsony a kémény - még hideg a kémény - a füstcsı nem tömített - a füstcsı sarkos kiképzéső és nem emelkedı - nyitott töltıajtónál a hamuzó-ajtó még nyitva van b, Nem képzıdik fagázláng, hanem csak füst - ventilátor nem mőködik - gyújtósfa túl nedves vagy túl vastag parázságy túl kicsi - túl nagy hasítatlan fát tettünk a parázságyra - a tőztérközépnél túl sok a hamu, a láng elfojtódik - ventilátor piszkos és nem szállít elég levegıt - a tőz nem kap levegıt - indítócsappantyú túl laza c, A ventilátor nem mőködik - a startgomb nincs benyomva 2. Főtıüzemben a, Fagázláng kicsi, a kazánnak nincs teljesítménye - a fa nedves - a tuskók nagyok - a kazán üregesen ég - a turbótárcsa hamuval eltömıdött - a ventilátorkerék piszkos - a levegıfojtók nem jók a tőzifához, túl kevés primerlevegı kerül be - a ventilátorcsappantyú ragacsos - a ventilátor hibás és nem szállít elég levegıt 11

12 b, A láng kicsap a nyitott hamuajtón, a kazánnak nincs teljesítménye c, Túl nagy láng csap ki a nyitott hamuzó-ajtón d, A kazán túlhevül, gyakran 95º-ra, a láng normál nagyságú e, A láng erıs sárga és füstös, a ventilátor mőködik - a hamuláda alatti és mögötti füstgáz-utak eltömıdöttek - a kéményhez vezetı füstcsı eltömıdött - a kémény eltömıdött - kedvezıtlen idı miatt nincs huzata a kéménynek - a fa túl száraz, nem lehetne 18%-nál kevesebb maradványnedvesség - a fa túl kicsi - a szekunder levegı csatorna eltömıdött - a levegıfojtók nem jók a tőzifához - túl kevés szekunderlevegı kerül be - a kazán túl nagy a főtésrendszerhez - a puffer a berendezéshez túl kicsi - a szivattyú teljesítménye túl kicsi - kisebb mennyiségő fát tegyünk rá - nagyobb fatuskókkal főtsünk - a kazán az égıtérben elkoszolódott - vizsgáljuk meg a fúvóka teljesítményét - ventilátor csappantyú ragacsos - ventilátor futókereke koszos - a tőzifához mőanyag keveredett f, Kazánköri szivattyú be és kikapcsol - a szivattyú túl sok vizet szállít, vegyük alacsonyabbra a kazánköri szivattyú fordulatszámát - főtsünk a kazánnal erıteljesebben és hosszabban g, A parázstartás nem mőködik - tegyünk az utolsó betöltésnél nagy fatuskókat - a kémény túl erısen húz, állítsuk gyengébbre a huzatszabályzót További kérdéseivel forduljon a forgalmazóhoz, vagy a gyártóhoz! 12

13 5.4 A kazánméret kiválasztása A főtési berendezésekre vonatkozó szabvány meghatározza, ház számított hıigényéhez megfelelı kazánteljesítményt. Puffertartályos fatüzelésnél más szabályok érvényesek. A főtıkazánnak a nap minden órájában meleg főtıvízzel kell ellátnia a főtıtesteket. Azonban egy fatüzeléső kazán 24 órán keresztül nem tudja leadni a teljes teljesítményét, mint ahogy egy pellet vagy gázkazán. A fát pótolni kell, a hamut el kell távolítani. Ha késın teszünk a tőzre, megtörténhet, hogy egy ideig nem képzıdik hı. Teljes töltés esetén a fakazán kb. 3-4 óráig ég. Éjszakánként talán teljesen le is áll. Puffertartály rendszerbeépítésével lehetıségünk nyílik a kazán energiáját elraktározni és miután a kazán tüze kialszik automatikusan felhasználhatjuk az elraktározott hıenergiát. Az így kialakított rendszer hıszükséglet számításánál, számolnunk kell a puffer tartály őrtartalmával, mely 25 literenként 1kW. 6. Fontos tudnivalók 1. A kazánhoz tartozó főtési rendszer megtervezése épületgépész tervezı feladata és a jó terv egyben garancia arra, hogy egy jól mőködı, üzembiztos főtési rendszer tulajdonosa legyen. 2. Melegvizet a főtésrendszerbıl bármilyen célra kivenni tilos. Használati melegvizet hıcserélı beépítésével biztosíthatjuk. (Indirekt bojler) 3. üzemeltetéskor ügyeljünk arra, hogy a főtıvíz hımérséklete ne emelkedjen C fölé. A főtıvíz maximális hımérséklete 90 C. 4. A főtıberendezésbe üzemelés közben vizet tölteni, vagy azt leüríteni tilos. Töltést, ürítést csak hideg állapotban (max. 30 C) végezhetjük. 5. Elıfordulhat, fıleg az elsı begyújtáskor, hogy a nedves füstgáz lecsapódik a hideg kazántesten, amelybıl a víz a lerakódott kormot magával viszi, és fekete lé formájában kifolyik. Ez a jelenség a kazán felmelegedésével magától megszőnik. 6. Azonnal nyissuk meg a főtési rendszer zárva maradt csapjait, ha a főtıvíz hımérséklete gyorsan emelkedne. Tilos a tőzre vizet önteni! 7. 2 bar biztonsági szelep rendszerbe építése kötelezı! 7. Egyéb elıírások A kazánt csak olyan helyiségbe szabad telepíteni, ahol a rendeltetésszerő üzemeltetés során tőz és robbanás veszély nem áll fenn. A helyiségben csak annyi tüzelıanyagot szabad tárolni, ami a napi begyújtáshoz szükséges. A kazánt úgy kell elhelyezni, hogy könnyen megközelíthetı, körüljárható legyen, és elegendı levegıáramlást kell biztosítani az égéshez. A szivattyút csak csı- (szivattyú-) termosztáttal üzemeltethetı (mely 55 C-nál indítja a szivattyút). 13

14 8.Jótállási feltételek Celsius Plussz Kft. javítószolgálatán keresztül a Celsius CFG típusú szilárdtüzeléső melegvíz üzemő kazánra 12 hónap garanciát vállal és az eladás napjától számított 8 évig biztosítja a készülék alkatrészeit. A vásárlók jogait és kötelezettségeit, valamint a gyártókat, forgalmazókat terhelı kötelezettségeket a 151/2003./IX.22. számú kormányrendelet tartalmazza. A jótállási jegy alapján a vásárlót a jótállási idın belül meghibásodott kazán díjmentes javítása, vagy ha lehetséges, annak cseréje illeti meg. A jótállás kezdete az üzembe helyezés napja. Amennyiben az üzembe helyezés a vásárlás napjától számított 3 hónapon belül nem történik meg, úgy a jótállás kezdete a vásárlás napja. Jótállási jegy Termék megnevezése, típusa: Gyártási száma: Gyártási ideje: Eladó tölti ki! Vásárlás helye, ideje: 200.hó.. nap... aláírás Főtésszerelı vagy üzembe helyezı tölti ki! Főtésszerelı neve:. Főtésszerelı címe, telefonszáma:. Üzembe helyezés helye, ideje: hó. nap bélyegzı bélyegzı.. aláírás 14

15 8.1 A termék cseréjét lehet kérni: - Ha a vásárlástól számított 3 napon belül hibásodott meg, ebben az esetben a cserét közvetlenül az értékesítı kereskedelmi egység végzi. A cseréhez a szerviz cserére jogosító igazolása nem szükséges. - Ha a fogyasztó a fogyasztási cikk meghibásodása miatt a vásárlástól (üzembe helyezéstıl) számított 3 munkanapon belül érvényesít csereigényt. A forgalmazó köteles a fogyasztási cikket kicserélni feltéve, hogy a meghibásodás a rendeltetésszerő használatot akadályozza. - A jótállási határidı a fogyasztási cikk vásárló részére történı átadása, vagy ha az üzembe helyezést a forgalmazó vagy annak megbízottja végzi, az üzembe helyezés napjával kezdıdik. - A forgalmazó köteles a fogyasztónak a fogyasztási cikkel együtt külön kérés nélküljótállási jegyet átadni. - A jótállási jegynek utalnia kell arra, hogy a jótállás a fogyasztó törvénybıl eredı jogait nem érinti. - A jótállási jegy szabálytalan kiállítása vagy a fogyasztó részére történı átadásának elmaradása nem érinti a jótállási kötelezettségvállalás érvényességét. - A fogyasztó a kijavítás iránti igényét a forgalmazó által jótállási jegyen feltüntetett javítószolgálatnál közvetlenül is érvényesítheti. - A javítás során a fogyasztási cikkbe csak új alkatrész kerülhet beépítésre. 8.2 Jótállással kapcsolatos fontos tudnivalók A vásárló jótállási igényét a jótállási jeggyel érvényesítheti, ezért gondosan ırizze meg! Elveszett jótállási jegyet csak a vásárlás napjának hitelt érdemlı bizonyításával pótolunk. (Dátummal és bélyegzıvel ellátott számla.) Kérjük, követelje meg az eladótól a vásárlás napjának és a készülék gyártási számának feltüntetését a számlán, eladási jegyzéken és a jótállási jegyen. Jótállási munkát kizárólag érvényes jótállási jegy alapján végezhetnek a javító szervizek. A jótállási jegyen történı bármilyen javítás, valótlan adatok bejegyzése a jótállási jegy érvénytelenségét vonja maga után. 8.3 Jótállási kötelezettség kizárása Jótállási felelısség nem áll fenn, ha az üzemeltetést nem a jótállási javítások elvégzésével megbízott szerviz végzi, továbbá ha bizonyíthatóan a nem rendeltetésszerő használat, átalakítás, szakszerőtlen kezelés, helytelen tárolás, elemi kár, vagy egyéb a vásárlást követıen keletkezett okból következett be. 15

16 - Fagyás, túlnyomás esetén - Szivattyúvezérlés nélküli üzemeltetés - Nem megfelelı kémény - Tisztítás karbantartás elmulasztása - Alacsony hıfokon (60 C alatti) történı üzemeltetés - Padlófőtésnél hıcserélı nélküli üzemeltetés - Túlfőtésbıl eredı túlnyomás esetén - Használati útmutatóban elıírtak betartásának elmulasztása - Főtésszerelı vagy üzembehelyezı rovat kitöltésének elmulasztása 9. Jótállási szelvények Levágandó jótálási szelvények Jótállási szelvények a kötelezı jótállási idıre Jótálási szelvény Bejelentés idıpontja:. Típus:..Hiba megszüntetésének idıpontja.. Gyártási szám:..bejelentett hiba:. Eladás kelte: Az elhárított hiba leírása Celsius Plussz Kft év..hónap.nap Eladó szerv: (PH.) aláírás A jótállás új határ ideje: Szerviz neve:.munkalapszám:. 200.év..hónap..nap (PH:)aláírás Levágandó jótálási szelvények Jótállási szelvények a kötelezı jótállási idıre Jótálási szelvény Bejelentés idıpontja:. Típus:..Hiba megszüntetésének idıpontja.. Gyártási szám:..bejelentett hiba:. Eladás kelte: Az elhárított hiba leírása Celsius Plussz Kft év..hónap.nap Eladó szerv: (PH.) aláírás A jótállás új határ ideje: Szerviz neve:.munkalapszám:. 200.év..hónap..nap (PH:)aláírás 16

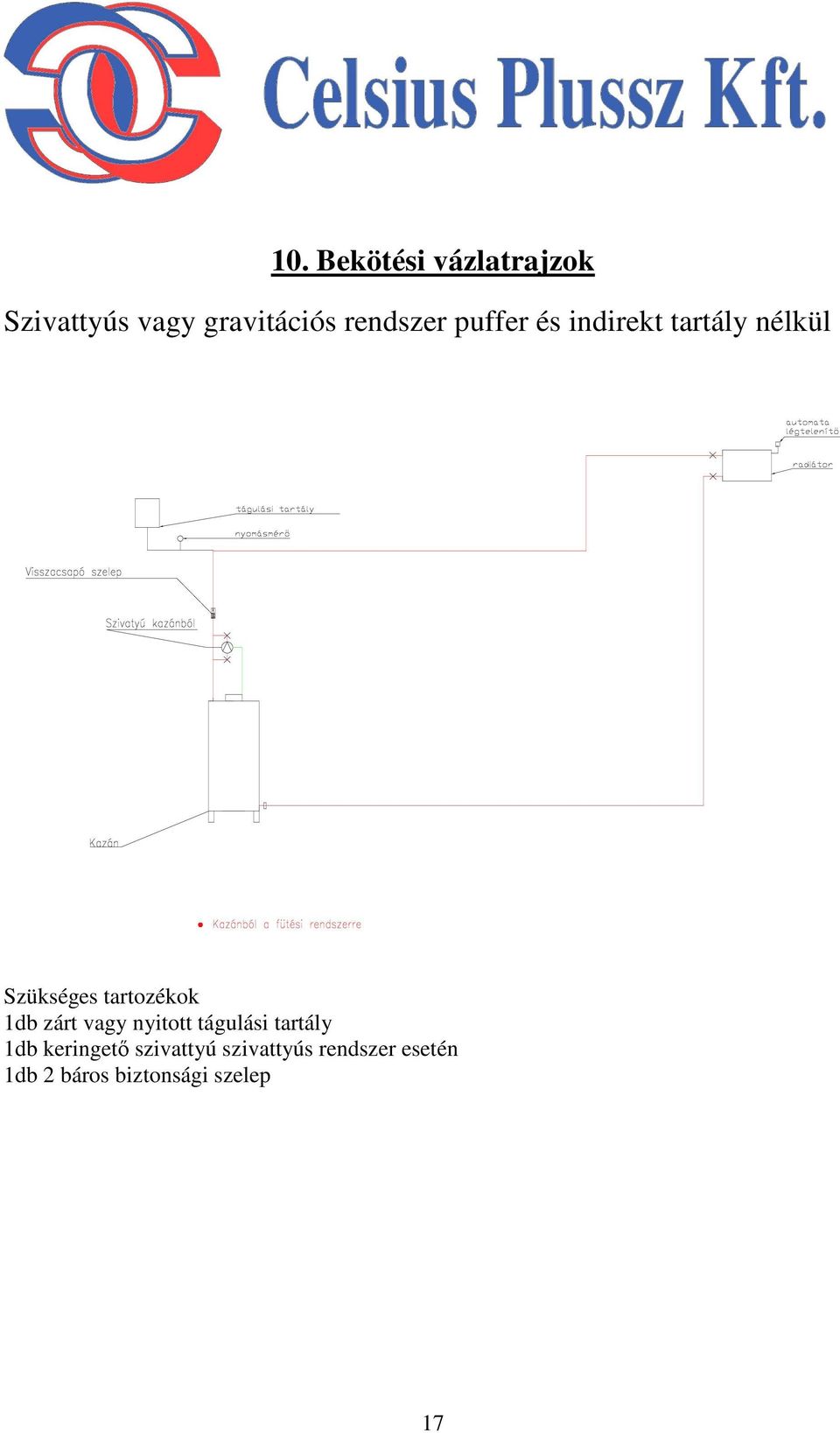

17 10. Bekötési vázlatrajzok Szivattyús vagy gravitációs rendszer puffer és indirekt tartály nélkül Szükséges tartozékok 1db zárt vagy nyitott tágulási tartály 1db keringetı szivattyú szivattyús rendszer esetén 1db 2 báros biztonsági szelep 17

18 Szivattyús rendszer puffer nélkül indirekt tartállyal Szükséges tartozékok: 2db keringetı szivattyú 2db csapos hollander 1db szivattyúvezérlı termosztát 1db Zártkiegyenlítı tartály 1db 2 báros biztonsági szelep 1db indirekt melegvíztároló 18

19 Szivattyús rendszer pufferrel indirekt tartállyal 19
