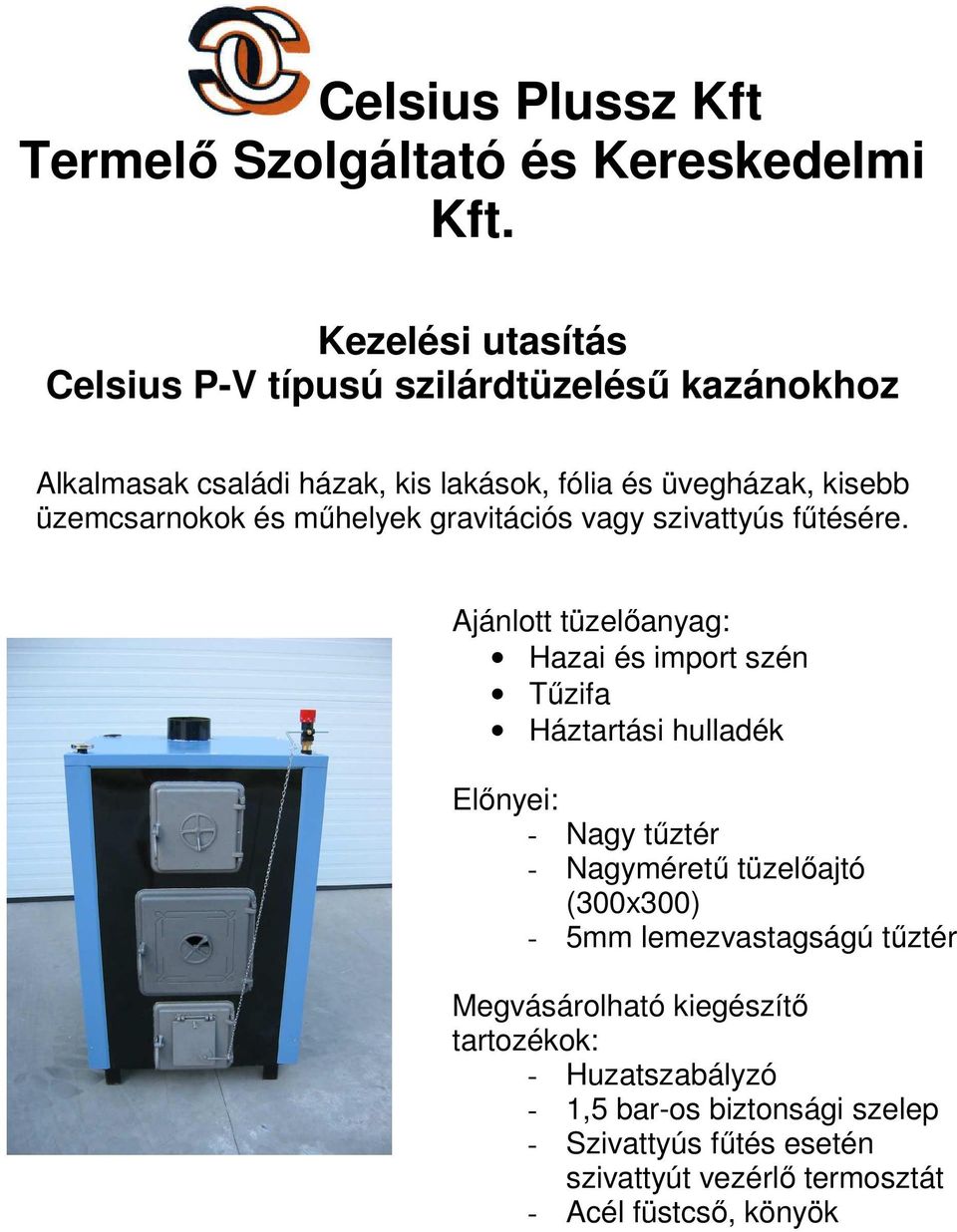

1 Celsius Plussz Kft Termelı Szolgáltató és Kereskedelmi Kft. Kezelési utasítás Celsius P-V típusú szilárdtüzeléső kazánokhoz Alkalmasak családi házak, kis lakások, fólia és üvegházak, kisebb üzemcsarnokok és mőhelyek gravitációs vagy szivattyús főtésére. Ajánlott tüzelıanyag: Hazai és import szén Tőzifa Háztartási hulladék Elınyei: - Nagy tőztér - Nagymérető tüzelıajtó (300x300) - 5mm lemezvastagságú tőztér Megvásárolható kiegészítı tartozékok: - Huzatszabályzó - 1,5 bar-os biztonsági szelep - Szivattyús főtés esetén szivattyút vezérlı termosztát - Acél füstcsı, könyök

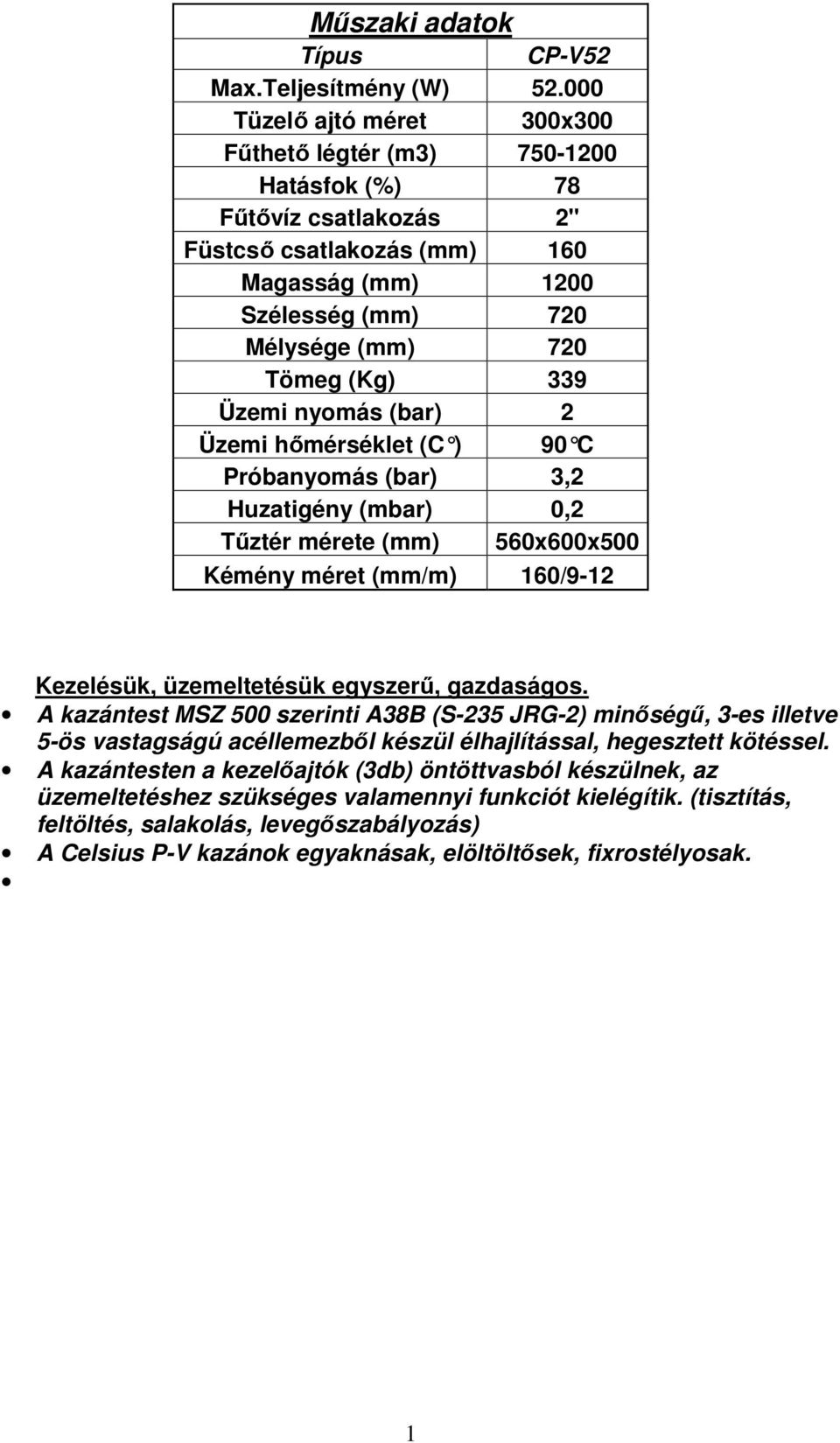

2 Mőszaki adatok Típus CP-V52 Max.Teljesítmény (W) Tüzelı ajtó méret 300x300 Főthetı légtér (m3) Hatásfok (%) 78 Főtıvíz csatlakozás 2" Füstcsı csatlakozás (mm) 160 Magasság (mm) 1200 Szélesség (mm) 720 Mélysége (mm) 720 Tömeg (Kg) 339 Üzemi nyomás (bar) 2 Üzemi hımérséklet (C ) 90 C Próbanyomás (bar) 3,2 Huzatigény (mbar) 0,2 Tőztér mérete (mm) 560x600x500 Kémény méret (mm/m) 160/9-12 Kezelésük, üzemeltetésük egyszerő, gazdaságos. A kazántest MSZ 500 szerinti A38B (S-235 JRG-2) minıségő, 3-es illetve 5-ös vastagságú acéllemezbıl készül élhajlítással, hegesztett kötéssel. A kazántesten a kezelıajtók (3db) öntöttvasból készülnek, az üzemeltetéshez szükséges valamennyi funkciót kielégítik. (tisztítás, feltöltés, salakolás, levegıszabályozás) A Celsius P-V kazánok egyaknásak, elöltöltısek, fixrostélyosak. 1

3 Kedves vásárló! Ön egy Celsius P-V szilárd tüzelıanyag tüzelésére alkalmas, melegvíz üzemő kazán tulajdonosa lett. Meggyızıdésünk, hogy jól választott, amikor a kiváló mőszaki paraméterekkel rendelkezı kazánt vásárolt. Ahhoz, hogy kifogástalanul üzemeljen, kérjük-még az üzembe helyezés elıtt sziveskedjena kezelési utasítást gondosan áttanulmányozni és az abban foglaltakat betartani. Tartalomjegyzék: 1. Általános tudnivalók 3 2. Szerkezeti ismertetés.3 3. Üzembe helyezés 4 4. Üzemeltetés.5 5. Karban tartás 6 6. Fontos tudnivalók 6 7. Egyéb elıírások..7 2

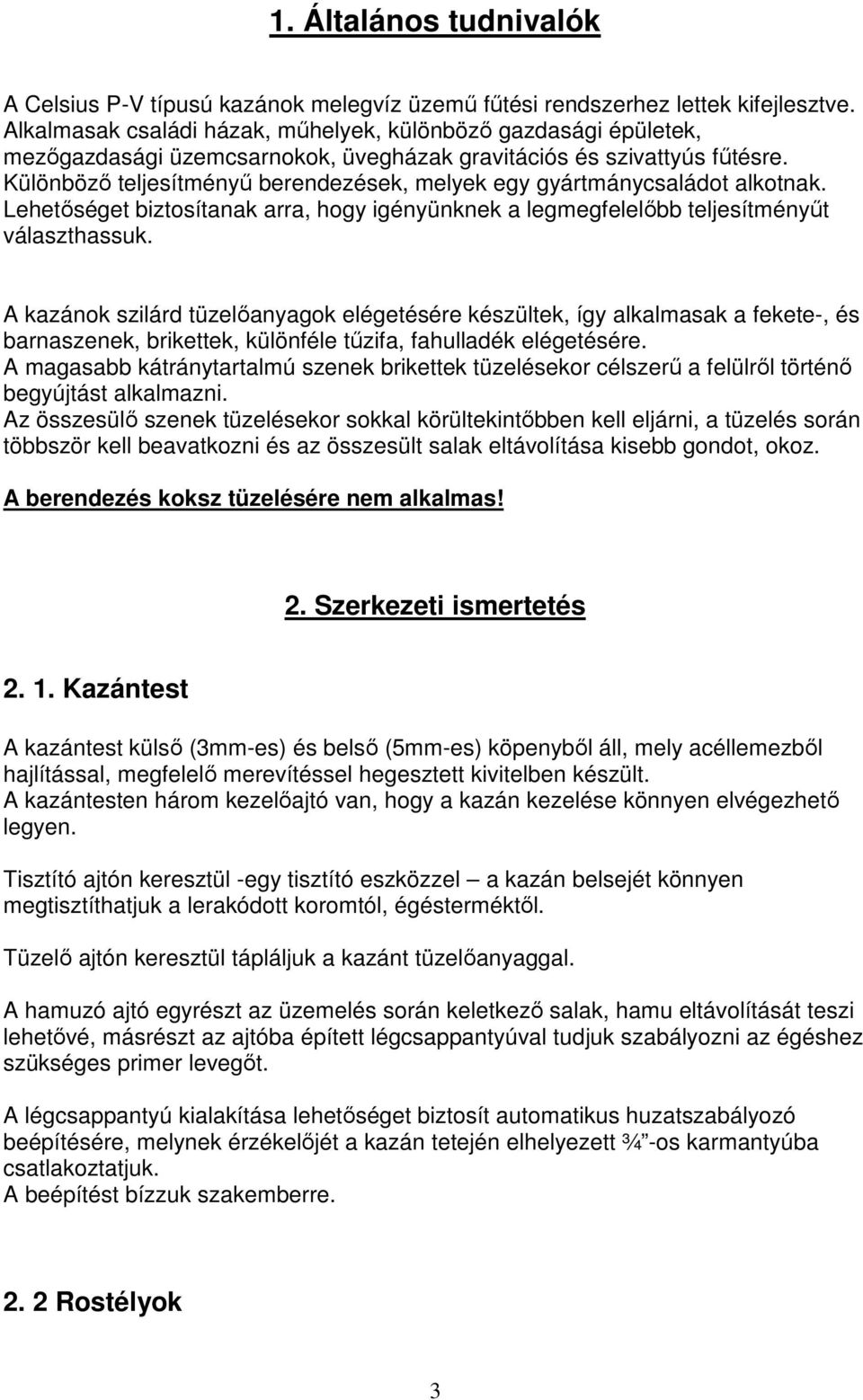

4 1. Általános tudnivalók A Celsius P-V típusú kazánok melegvíz üzemő főtési rendszerhez lettek kifejlesztve. Alkalmasak családi házak, mőhelyek, különbözı gazdasági épületek, mezıgazdasági üzemcsarnokok, üvegházak gravitációs és szivattyús főtésre. Különbözı teljesítményő berendezések, melyek egy gyártmánycsaládot alkotnak. Lehetıséget biztosítanak arra, hogy igényünknek a legmegfelelıbb teljesítményőt választhassuk. A kazánok szilárd tüzelıanyagok elégetésére készültek, így alkalmasak a fekete-, és barnaszenek, brikettek, különféle tőzifa, fahulladék elégetésére. A magasabb kátránytartalmú szenek brikettek tüzelésekor célszerő a felülrıl történı begyújtást alkalmazni. Az összesülı szenek tüzelésekor sokkal körültekintıbben kell eljárni, a tüzelés során többször kell beavatkozni és az összesült salak eltávolítása kisebb gondot, okoz. A berendezés koksz tüzelésére nem alkalmas! 2. Szerkezeti ismertetés Kazántest A kazántest külsı (3mm-es) és belsı (5mm-es) köpenybıl áll, mely acéllemezbıl hajlítással, megfelelı merevítéssel hegesztett kivitelben készült. A kazántesten három kezelıajtó van, hogy a kazán kezelése könnyen elvégezhetı legyen. Tisztító ajtón keresztül -egy tisztító eszközzel a kazán belsejét könnyen megtisztíthatjuk a lerakódott koromtól, égésterméktıl. Tüzelı ajtón keresztül tápláljuk a kazánt tüzelıanyaggal. A hamuzó ajtó egyrészt az üzemelés során keletkezı salak, hamu eltávolítását teszi lehetıvé, másrészt az ajtóba épített légcsappantyúval tudjuk szabályozni az égéshez szükséges primer levegıt. A légcsappantyú kialakítása lehetıséget biztosít automatikus huzatszabályozó beépítésére, melynek érzékelıjét a kazán tetején elhelyezett ¾ -os karmantyúba csatlakoztatjuk. A beépítést bízzuk szakemberre Rostélyok 3

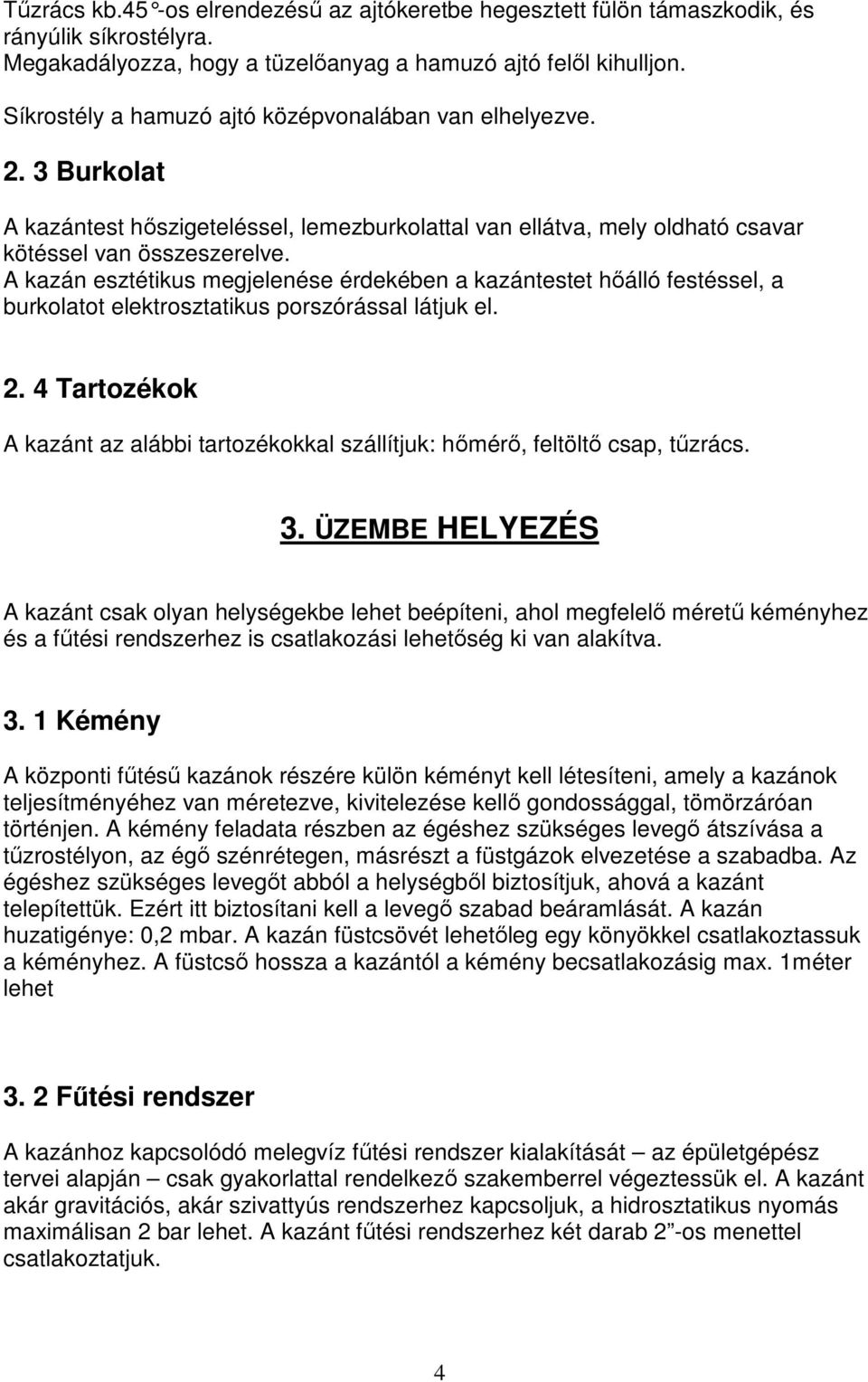

5 Tőzrács kb.45 -os elrendezéső az ajtókeretbe hegesztett fülön támaszkodik, és rányúlik síkrostélyra. Megakadályozza, hogy a tüzelıanyag a hamuzó ajtó felıl kihulljon. Síkrostély a hamuzó ajtó középvonalában van elhelyezve Burkolat A kazántest hıszigeteléssel, lemezburkolattal van ellátva, mely oldható csavar kötéssel van összeszerelve. A kazán esztétikus megjelenése érdekében a kazántestet hıálló festéssel, a burkolatot elektrosztatikus porszórással látjuk el Tartozékok A kazánt az alábbi tartozékokkal szállítjuk: hımérı, feltöltı csap, tőzrács. 3. ÜZEMBE HELYEZÉS A kazánt csak olyan helységekbe lehet beépíteni, ahol megfelelı mérető kéményhez és a főtési rendszerhez is csatlakozási lehetıség ki van alakítva Kémény A központi főtéső kazánok részére külön kéményt kell létesíteni, amely a kazánok teljesítményéhez van méretezve, kivitelezése kellı gondossággal, tömörzáróan történjen. A kémény feladata részben az égéshez szükséges levegı átszívása a tőzrostélyon, az égı szénrétegen, másrészt a füstgázok elvezetése a szabadba. Az égéshez szükséges levegıt abból a helységbıl biztosítjuk, ahová a kazánt telepítettük. Ezért itt biztosítani kell a levegı szabad beáramlását. A kazán huzatigénye: 0,2 mbar. A kazán füstcsövét lehetıleg egy könyökkel csatlakoztassuk a kéményhez. A füstcsı hossza a kazántól a kémény becsatlakozásig max. 1méter lehet 3. 2 Főtési rendszer A kazánhoz kapcsolódó melegvíz főtési rendszer kialakítását az épületgépész tervei alapján csak gyakorlattal rendelkezı szakemberrel végeztessük el. A kazánt akár gravitációs, akár szivattyús rendszerhez kapcsoljuk, a hidrosztatikus nyomás maximálisan 2 bar lehet. A kazánt főtési rendszerhez két darab 2 -os menettel csatlakoztatjuk. 4

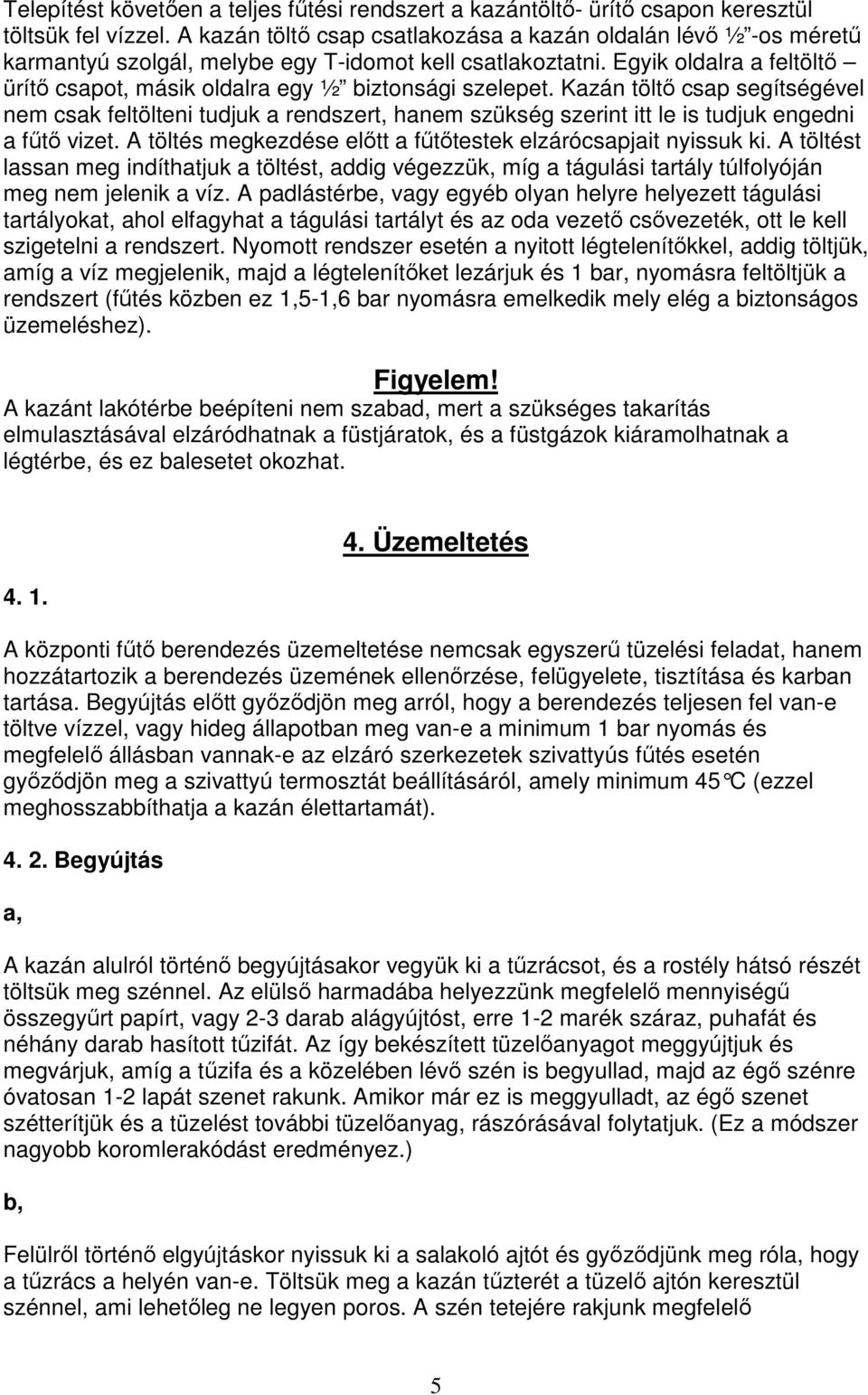

6 Telepítést követıen a teljes főtési rendszert a kazántöltı- ürítı csapon keresztül töltsük fel vízzel. A kazán töltı csap csatlakozása a kazán oldalán lévı ½ -os mérető karmantyú szolgál, melybe egy T-idomot kell csatlakoztatni. Egyik oldalra a feltöltı ürítı csapot, másik oldalra egy ½ biztonsági szelepet. Kazán töltı csap segítségével nem csak feltölteni tudjuk a rendszert, hanem szükség szerint itt le is tudjuk engedni a főtı vizet. A töltés megkezdése elıtt a főtıtestek elzárócsapjait nyissuk ki. A töltést lassan meg indíthatjuk a töltést, addig végezzük, míg a tágulási tartály túlfolyóján meg nem jelenik a víz. A padlástérbe, vagy egyéb olyan helyre helyezett tágulási tartályokat, ahol elfagyhat a tágulási tartályt és az oda vezetı csıvezeték, ott le kell szigetelni a rendszert. Nyomott rendszer esetén a nyitott légtelenítıkkel, addig töltjük, amíg a víz megjelenik, majd a légtelenítıket lezárjuk és 1 bar, nyomásra feltöltjük a rendszert (főtés közben ez 1,5-1,6 bar nyomásra emelkedik mely elég a biztonságos üzemeléshez). Figyelem! A kazánt lakótérbe beépíteni nem szabad, mert a szükséges takarítás elmulasztásával elzáródhatnak a füstjáratok, és a füstgázok kiáramolhatnak a légtérbe, és ez balesetet okozhat Üzemeltetés A központi főtı berendezés üzemeltetése nemcsak egyszerő tüzelési feladat, hanem hozzátartozik a berendezés üzemének ellenırzése, felügyelete, tisztítása és karban tartása. Begyújtás elıtt gyızıdjön meg arról, hogy a berendezés teljesen fel van-e töltve vízzel, vagy hideg állapotban meg van-e a minimum 1 bar nyomás és megfelelı állásban vannak-e az elzáró szerkezetek szivattyús főtés esetén gyızıdjön meg a szivattyú termosztát beállításáról, amely minimum 45 C (ezzel meghosszabbíthatja a kazán élettartamát) Begyújtás a, A kazán alulról történı begyújtásakor vegyük ki a tőzrácsot, és a rostély hátsó részét töltsük meg szénnel. Az elülsı harmadába helyezzünk megfelelı mennyiségő összegyőrt papírt, vagy 2-3 darab alágyújtóst, erre 1-2 marék száraz, puhafát és néhány darab hasított tőzifát. Az így bekészített tüzelıanyagot meggyújtjuk és megvárjuk, amíg a tőzifa és a közelében lévı szén is begyullad, majd az égı szénre óvatosan 1-2 lapát szenet rakunk. Amikor már ez is meggyulladt, az égı szenet szétterítjük és a tüzelést további tüzelıanyag, rászórásával folytatjuk. (Ez a módszer nagyobb koromlerakódást eredményez.) b, Felülrıl történı elgyújtáskor nyissuk ki a salakoló ajtót és gyızıdjünk meg róla, hogy a tőzrács a helyén van-e. Töltsük meg a kazán tőzterét a tüzelı ajtón keresztül szénnel, ami lehetıleg ne legyen poros. A szén tetejére rakjunk megfelelı 5

7 mennyiségő összegyőrt papírt vagy 2-3 darab alágyújtóst, 1-2 marék aprófát és néhány darab tőzifát. Gyújtsuk meg a tüzet, majd ha a tőzifa is begyulladt, tegyünk az égı szénre egy lapát szenet, ha ez is begyulladt csukjuk be a tüzelıajtót. A szükséges levegıt a rostélyon és a salakoló ajtó kinyitott csappantyúján keresztüljut el a tőzhöz. A felszabaduló füstgázok elégetéséhez szükséges szekuder levegıt vagy a tüzelı ajtón található karika elfordításával, vagy a tisztító ajtón található tárcsa elfordításával, beállításával biztosítjuk. A kazán kezelése semmi más beavatkozást nem igényel, minthogy a tüzelıanyagot idınként pótolni kell és a hamut, salakot el kell távolítani. 5. Karban tartás A szakszerően telepített melegvizes főtési rendszer különösebb karbantartást nem igényel, de a kazán rendszeres tisztításáról gondoskodni kell. 1. A tisztítóvassal a kazán belsı faláról, a hıcserélırıl a lerakódott égésterméket könnyen lekaparhatjuk, akár naponta is. Az égésterméket 2-3naponta feltétlenül ajánlatos, mert a megtisztított kazán jobb hatásfokkal üzemel. 2. Minden begyújtás elıtt gondosan takarítsuk ki a tőzteret és a rostély alatti hamuteret is a benne lévı salaktól. Az összegyőjtött salakot ne tároljuk a kazán helyiségébe. A főtési rendszerben lévı víz mennyiségét vagy nyomást naponta ellenırizzük, szükség szerint pótolni kell! Teljesítmény A kazán teljesítményét a felhasznált tüzelıanyag minısége, főtıértéke is nagyban befolyásolja, de a tüzelés módját is gondosan ki kell kísérletezni, be kell gyakorolni. Lényegesen nagyobb a berendezés teljesítménye, ha nagyobb főtıértékő feketeszénnel ( kcal/kg) tüzelünk, mint egy alacsonyabb főtıértékő ( kcal/kg) barnaszén esetén. 6. Fontos tudnivalók 1. A kazánhoz tartozó főtési rendszert megtervezése épületgépész tervezı feladata és a jó terv egyben garancia arra, hogy egy jól mőködı, üzem biztos főtési rendszer tulajdonosa legyen. 2. Melegvizet a főtıberendezésbıl semmiféle célra kivenni nem szabad, mert ennek pótlása a kazán vízkövesedését okozza. Használati melegvizet hıcserélı beépítésével tudjuk biztosítani. 3. üzemeltetéskor ügyeljünk arra, hogy a főtıvíz hımérséklete ne emelkedjen C fölé. A főtıvíz maximális hımérséklete 90 C. 4. A főtıberendezésbe üzemelés közben vizet tölteni, vagy azt leüríteni nem szabad. Töltést, ürítést csak hideg állapotban (max. 30 C) szabad végezni. 6

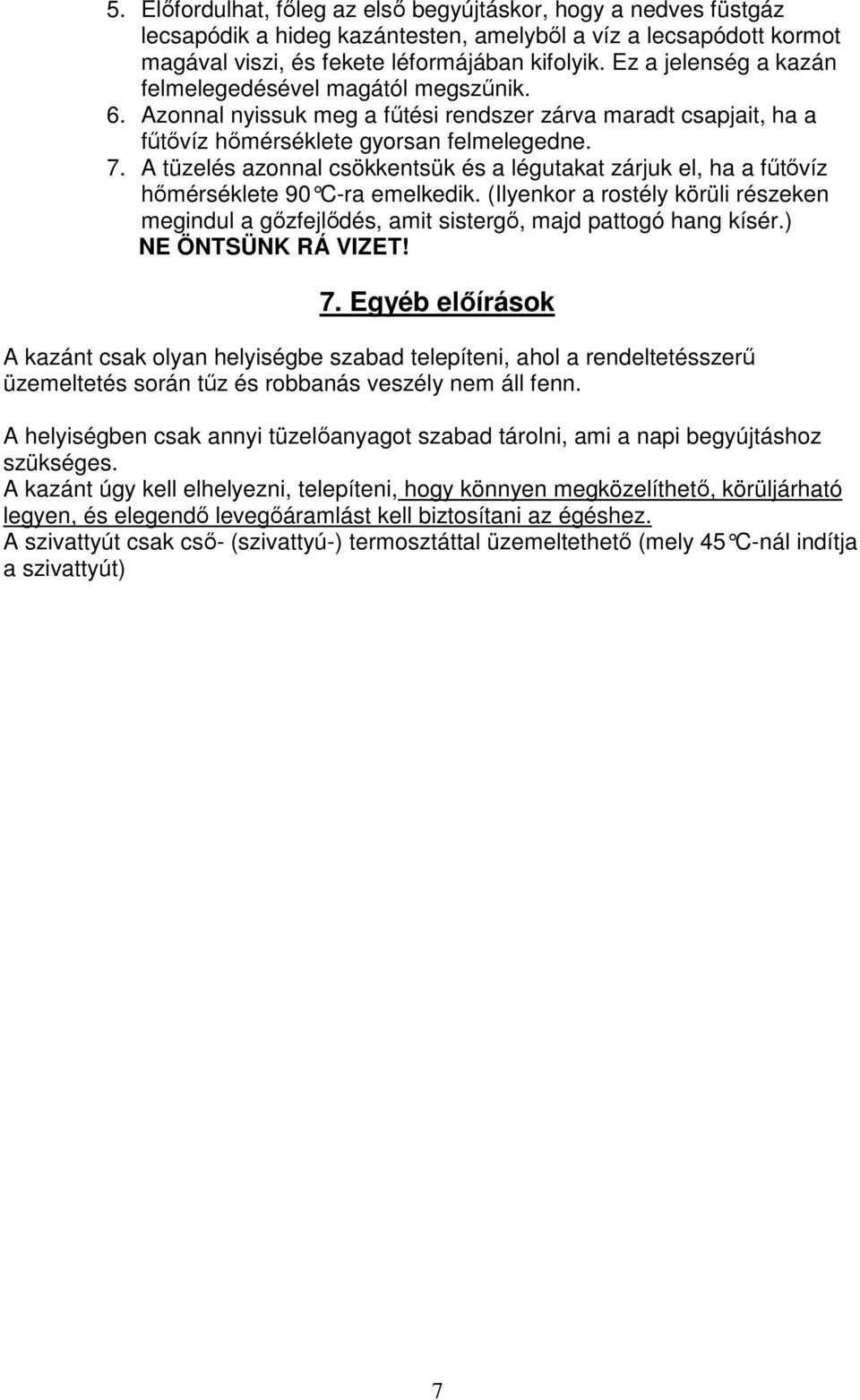

8 5. Elıfordulhat, fıleg az elsı begyújtáskor, hogy a nedves füstgáz lecsapódik a hideg kazántesten, amelybıl a víz a lecsapódott kormot magával viszi, és fekete léformájában kifolyik. Ez a jelenség a kazán felmelegedésével magától megszőnik. 6. Azonnal nyissuk meg a főtési rendszer zárva maradt csapjait, ha a főtıvíz hımérséklete gyorsan felmelegedne. 7. A tüzelés azonnal csökkentsük és a légutakat zárjuk el, ha a főtıvíz hımérséklete 90 C-ra emelkedik. (Ilyenkor a rostély k örüli részeken megindul a gızfejlıdés, amit sistergı, majd pattogó hang kísér.) NE ÖNTSÜNK RÁ VIZET! 7. Egyéb elıírások A kazánt csak olyan helyiségbe szabad telepíteni, ahol a rendeltetésszerő üzemeltetés során tőz és robbanás veszély nem áll fenn. A helyiségben csak annyi tüzelıanyagot szabad tárolni, ami a napi begyújtáshoz szükséges. A kazánt úgy kell elhelyezni, telepíteni, hogy könnyen megközelíthetı, körüljárható legyen, és elegendı levegıáramlást kell biztosítani az égéshez. A szivattyút csak csı- (szivattyú-) termosztáttal üzemeltethetı (mely 45 C-nál indítja a szivattyút) 7
