SOLARTUBE TU

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "SOLARTUBE TU 12 17 23 36"

Átírás

1 SOLARTUBE SÖTÉTEN SUGÁRZÓ FŰTŐKÉSZÜLÉK TU MŰSZAKI INFORMÁCIÓ A SZERELŐ ÉS A FELHASZNÁLÓ SZÁMÁRA

2 - 2 - TARTALOMJEGYZÉK ÁLTALÁNOS TUDNIVALÓK 3. oldal MŰSZAKI ELŐÍRÁSOK 4. oldal - FŰTÉSI ELV 4. oldal - MŰKÖDÉSI ELV 4. oldal - LEÍRÁS 4. oldal - A KÉSZÜLÉK 5. oldal - GÁZÉGŐ EGYSÉG 6. oldal - A GÁZÉGŐ RÉSZEI 7. oldal - MŰKÖDÉSI CIKLUS 8. oldal - MŰSZAKI JELLEMZŐK 9. oldal - JELLEMZŐ MÉRETEK 10. oldal SZERELÉS 13. oldal - ELŐÍRÁSOK 13. oldal - CSOMAGOLÁS 13. oldal - ÖSSZESZERELÉS 14. oldal - ELHELYEZÉS 15. oldal - GÁZCSATLAKOZÁS 18. oldal - ELEKTROMOS CSATLAKOZTATÁS 19. oldal - ÉGÉSI LEVEGŐ 23. oldal - A HELYISÉG SZELLŐZTETÉSE 23. oldal - ÉGÉSTERMÉKEK 24. oldal - A TU MODELLEK ZÁRT ÉGÉSTERŰ SZERELÉSI MÓDJA 25. oldal - ÜZEMBEHELYEZÉS 27. oldal ÜZEMELTETÉS ÉS KARBANTARTÁS 28. oldal - VIZSGÁLATOK AZ IDÉNY KEZDETÉN 28. oldal - KARBANTARTÁS 28. oldal - MŰKÖDÉSI RENDELLENESSÉGEK 29. oldal - CSEREALKATRÉSZEK 30. oldal CE TANÚSÍTVÁNY 31. oldal Információ kereskedelem (telefon): (1) Szakszerviz (telefon): (1) , (06) Szakszerviz (fax/ ): (1) /

3 - 3 - ÁLTALÁNOS TUDNIVALÓK A SOLARTUBE TU típusú sötéten sugárzó infra gázkészüléket, amelyet használatba kíván venni, több éven át vizsgálták, és fejlesztették. A jelen információ tárgyát képező készülék sikeresen kiállta az egységes európai gáz irányelvek által meghatározott számos vizsgálatot és ellenőrzést (mechanikai, elektronikai működésbiztonság, károsanyag kibocsátás,...). Az ily módon kapott minősítést jelentő CE jelzés a tervezés, a gyártás és a készülék minőségének hivatalos elismerése. A készülék élettartama és teljesítménye akkor optimális szintű, ha alkalmazását, illetve karbantartását az itt leírtak, valamint az érvényben lévő előírások szerint biztosítják. A SOLARONICS Kft. 1 év garanciát ad az alkatrészekre és a készülékekre, azok leszállításától számítva. A garancia csak gyártási és anyaghibákra vonatkozik abban az esetben, ha betartják az ebben a szerelési-kezelési utasításban megadott ajánlásokat, amelyek a gyártó előírásait képezik, és az üzembehelyezést a SOLARONICS Kft-vel vagy az általa megbízott szakszervizzel végeztetik el, majd az ennek megfelelő dokumentumot elküldik a SOLARONICS Kft. részére. A gyártó és a forgalmazó elutasítja a garanciális igényeket abban az esetben, ha a készülékhibát külső jelenség, hanyag kezelés, a jelen útmutatóban foglaltak be nem tartása, az átvételt követő szállítási sérülés, nem gyári alkatrészek beépítése, nem a szakszerviz által végzett beüzemelés vagy karbantartás okozza. A szerelő, miután meggyőződött arról, hogy a készüléket a jelen műszaki leírás szerint szerelték fel, 1. köteles tájékoztatni a felhasználót, hogy: - a felhasználó nem hajthat végre módosításokat a készülék tervezését és szerelését illetően. A biztonsági elemek vagy a készülék működését, ill. az égési higiéniát befolyásoló alkatrészek legkisebb módosítása vagy cseréje azzal jár, hogy a készülék elveszti a garanciát! - az előírt tisztítási és karbantartási műveletek elvégzése elengedhetetlen! Évente egy megelőző karbantartás kötelező! A SOLARONICS Kft. - karbantartási szerződés keretében - vállalja a felülvizsgálat elvégzését. 2. át kell adja a felhasználónak a készülék alkalmazására vonatkozó előírásokat, a használati és karbantartási utasítással. A SOLARONICS Kft. fenntartja magának a jogot, hogy naprakész állapotba hozza ezt a Műszaki információt! FIGYELEM! Ezt a készüléket nem szabad a háztartásban használni!

4 - 4 - MŰSZAKI ELŐÍRÁSOK FŰTÉSI ELV Minden tárgy, amelynek hőmérséklete magasabb mint az abszolút nulla, energiát bocsát ki elektromágneses sugárzás formájában. Ez egyenes vonalban terjed, vissza lehet tükrözni, és testekkel érintkezve hővé alakul. Ezt a sugárzást infravörösnek nevezik, amikor a kibocsátási hőmérséklet néhány száz Celsius fok nagyságrendű. Nem melegíti fel a levegőt, mégis különösen alkalmas olyan épületek fűtésére, amelyek - nagy légterűek, - kevéssé vagy gyengén szigeteltek, - amelyekben a levegő cserélődése jelentős, illetve vagy - részleges vagy - zónánkénti fűtést igényelnek. MŰKÖDÉSI ELV A SOLARTUBE TU sötéten sugárzó infra készülék közvetlen gázfelhasználású időszakos fűtési rendszert alkot. Működik földgázzal, propángázzal, valamint propán-bután gázzal a gázkészülékekre vonatkozó európai irányelveknek megfelelően. Ez a készülék a hőt infravörös sugárzással állítja elő, és az égéstermékeket a helyiségen kívülre juttatja a beépített füstgáz ventilátor segítségével. Az egyes típusok hatásos teljesítménye: SOLARTUBE TU 12 TU 17 TU 23 TU 36 HŐTERHELÉS 12 kw 15 kw 20,5 kw 32,5 kw A SOLARTUBE TU készülékek jellemzője, hogy a gáz az U-alakú cső belsejében ég el. A csőben vákuumot előállító füstgáz-elszívó ventilátor meghosszabbítja az atmoszférikus égő által kibocsátott lángot, és elszívja az égéstermékeket. Az így fűtött cső infravörös sugárzást bocsát ki, amelyet egy ernyő irányít a fűtendő testek felé. LEÍRÁS CE: A II2Er3+ kategóriájú SOLARTUBE TU készülék CE jelzést kapott földgázzal, valamint propángázzal, ill. propán-bután gázzal történő üzemeltetésnél, a gázkészülékekre vonatkozó európai irányelveknek és az EN 437 szabványnak megfelelően.

5 - 5 - A KÉSZÜLÉK SOLARTUBE TU 12 / 17 / SOLARTUBE TU 36 O SZ MEGNEVEZÉS DB MEGJEGYZÉS 1 Sugárzócsövek 2 külső 89 mm, L = 2,6 m TU 12-nél, L = 4,6 m TU 17/23-nál, L= 6 m TU 36-nál 2 Ernyő 2 3 hajlított, alumíniummal bevont acéllemez (TU 36-nál 3 db) 3 Elszívóventilátor 1 elszívó, hővédelemmel és előre kábelezett villanymotorral Égéstermékelvezetőcsonk 4 1 kivezetés az épületen kívülre Gázégő-egység 1 Opció: friss levegő bevezetésére szolgáló csatlakozás 6 Összekötő könyök 1 festett acél, leszerelhető 7 Ernyőtartó 1 2 acél, TU 12/17/23-1 db, TU 36-2 db 8 Csőtartó 1 2 acél, TU 12/17/23-1 db, TU 36-2 db 9 Végtartó 1 acélöntvény

6 - 6 - GÁZÉGŐ EGYSÉG

7 - 7 - A GÁZÉGŐ RÉSZEI SZ MEGNEVEZÉS DB MEGJEGYZÉS 1 Burkolat 1 galvanizált acéllemez 2 Fedél 1 galvanizált acéllemez, felső hozzáférés az égőhöz 3 Csőtartó 1 lehetővé teszi a cső rögzítését 4 Gázégő 1 atmoszférikus típus, kézzel leszerelhető 5 Gáz mágnesszelep 1 B osztályú, kettős mágnesszelep, 1/2 " gázcsatlakozás, gáznyomásszabályozó 6 Vezérlő és biztonsági berendezés 1 nagyfeszültségű gyújtás, a gyújtási ciklus kezelése és a biztonság ellenőrzése 7 Levegő-nyomáskapcsoló 1 az égési levegő mennyiségének ellenőrzése 8 Belépő gáznyomás 1 a gáz-mágnesszelepen mérési pontja 9 Fúvókanyomás mérési 1 a gáz-mágnesszelepen pontja 10 Elektromos 1 CEE 22 típus csatlakozóaljzat 11 Elektróda 1 egy elektróda a gyújtáshoz és az ionizációs lángellenőrzéshez 12 Rögzítőcsavar 2 a cső rögzítéséhez 13 Jelzőlámpák 2 narancs: feszültség alatt zöld: üzemben 14 Fúvóka 1 Méret (Ø) és jelölés (lásd a 9. oldalon) 15 Gáznyomás-szabályozó beállítócsavarja 1 Gyárilag beállított érték (eltérő gáztípus esetén beállítható a fúvókanyomás) 16 Választható relé hibakezeléshez 1

8 - 8 - MŰKÖDÉSI CIKLUS Feszültség alá helyezés Ionizációs áramkör ellenőrzése Biztonságba helyezés Nyomáskapcsoló-érintkező nyugalmi helyzetben IGEN Elszívó indul NEM Nyomáskapcsoló-érintkező Munkahelyzetben IGEN Előszellőztetés 20 másodperc NEM Gyújtás Mágnesszelep nyitása NEM Lángészlelés kevesebb, mint 10 másodperc alatt IGEN Mágnesszelep zárása Mágnesszelep zárása Mágnesszelep nyitva tartása Mágnesszelep zárása Gyújtás leállítása Gyújtás leállítása Vákuumhiány érzékelése Lángkialvás érzékelése Biztonságba helyezés Működés Megjegyzés: újraindítás árammegszakítással, utána újbóli feszültség alá helyezéssel.

9 - 9 - MŰSZAKI JELLEMZŐK MODELL TU 12 TU 17 TU 23 TU 36 Kategória II2Er3+ Névleges hőterhelés [kw] ,5 32,5 G20 (földgáz) Névleges csatlakozási nyomás: 20 mbar (min. 17 / max. 25 mbar) Névleges gázfogyasztás 15 C, 1013 mbar-nál 1,15 m 3 /h 1,59 m 3 /h 2,17 m 3 /h 3,44 m 3 /h Fúvóka furatának átmérője [1/100 mm] Fúvókanyomás [mbar] 8 11, G31 (propángáz) Névleges csatlakozási nyomás: 37 mbar (min. 25 / max. 45 mbar) Névleges gázfogyasztás 15 C, 1013 mbar-nál 0,5 kg/h 1,17 kg/h 1,60 kg/h 2,54 kg/h Fúvóka furatának átmérője [1/100 mm] Fúvókanyomás [mbar] 36 Gázcsatlakozás 1/2 " Elektromos csatlakozás 230 V (+ 10%, - 15%); 50 Hz CEE 22 csatlakozó, Fázis, Nulla + Föld Áramfelvétel indításkor [A] 0,41 0,41 0,41 0,5 Áramfelvétel üzem közben [A] 0,37 0,37 0,37 0,45 Ventilátor névleges fordulatszáma [1/perc] Felfüggesztési pontok száma [db] Tömeg [kg] A SOLARTUBE TU jelzésű készülékeket úgy lehet alkalmazni a különböző gázokhoz, hogy kicserélik a fúvókát (melyet az átmérője határoz meg), és/vagy szabályozzák a fúvókanyomást a gáznyomásszabályozó beállítócsavarjával. Ezt a műveletet csak szakképzett szerelő végezheti el! Az átállításhoz meg kell rendelni a SOLARONICS Kft től azt a készletet, amelyben benne van a fúvóka és az információ a gáz megváltoztatásáról!

10 JELLEMZŐ MÉRETEK TU 12 Elektromos csatlakozó CEE 22 Gázcsatlakozás G20 ½ külső

11 TU 17 TU pavillon pour évacuation dans l'ambiance Elektromos raccordement csatlakozó CEE électrique 22 CEE 22 uniquement avec MONOCOMBI mm 5074 hidegen, à froid 5094 et 5094 mm melegen à chaud raccordement Gázcsatlakozás gaz 1/2" pas de gaz cylindrique G1/2 külső 2 2 db Ø8 furat

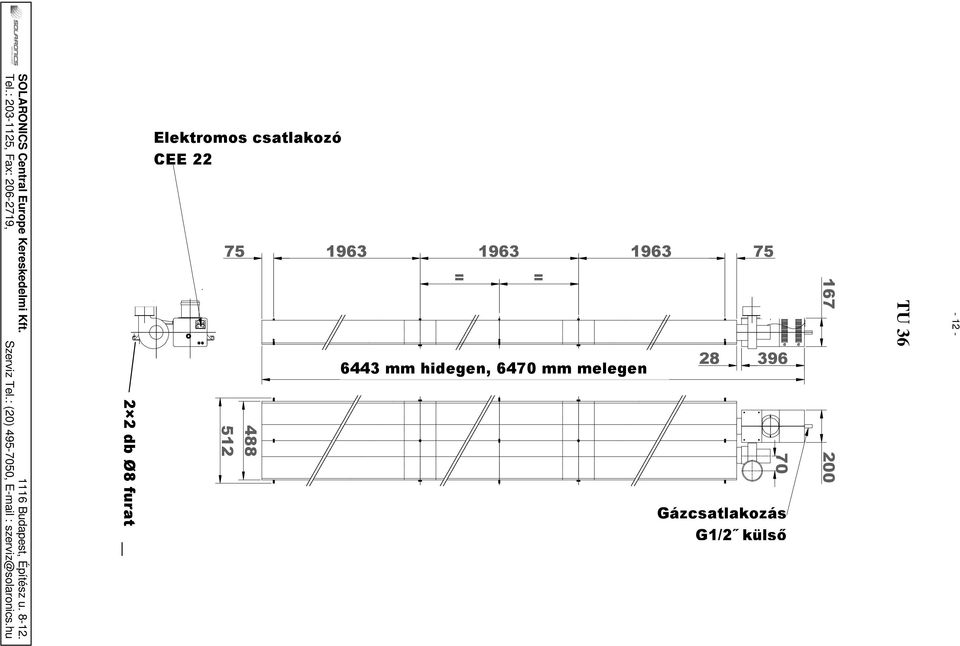

12 TU pavillon pour évacuation dans l'ambiance Elektromos raccordement csatlakozó CEE électrique 22 CEE 22 uniquement avec MONOCOMBI = = mm 6443 hidegen, à froid 6470 et 6470 mm melegen à chaud raccordement Gázcsatlakozás gaz 1/2" pas de gaz cylindrique G1/2 külső 2 2 db Ø8 furat

13 SZERELÉS ELŐÍRÁSOK A szerelésnek meg kell felelnie az érvényben lévő előírásoknak és szabályoknak. A kivitelezést ennek megfelelően kell végezni a TU típ. készülék elhelyezése során. Ebben a tekintetben a szerelőnek feltétlenül be kell tartania a gázszerelésre vonatkozó szabványok előírásait. A szerelő győződjön meg arról, hogy - a gáz nyomása a készülék bemeneténél megegyezzen az adattáblán feltüntetett értékkel, - a gázhálózatra való csatlakozás helyesen történt-e, - a TU készülék csatlakozójának elektromos bekötése a gépkönyv előírásai szerint történjen, - helyesen csatlakoztatta-e a sugárzót az elektromos hálózatra. Ne helyezze feszültség alá a sugárzót! Ezt csak a beüzemelő szerviz végezheti el! Végül a szerelő felelőssége, hogy betanítsa a felhasználót arra, hogyan működik a berendezés, és milyen a rendszeres éves karbantartás a jelen információ előírásai szerint. Készítse el a felhasználóval a szerelés átvételének jegyzőkönyvét, és adja át a neki ezt a gépkönyvet. CSOMAGOLÁS A SOLARTUBE TU sugárzók szállítási tartalma az alábbiakat foglalja magába: 1 kartondoboz, melyben megtalálható: - a gázégő egység, - az elszívóventilátor, csatlakozó kábellel a gázégőhöz, - az égéstermék elvezető csonk, az elszívó ventilátorra szerelve - összekötő könyök, - 1 db ernyőrögzítő (TU 36-nál 2 db), - 1 db tartó (TU 36-nál 2 db), - Egy tasak, melynek tartalma: 1 db csatlakozó dugó az elektromos hálózatra való csatlakozáshoz, 4 db S -alakú akasztó (TU 36-nál 6 db gyorsrögzítő), 1 db β-alakú sasszeg az ernyők rögzítéséhez (TU 36-nál 2 db), anyák a közbülső tartónak az ernyővel való rögzítéséhez 1 kartondoboz, amely az ernyőt tartalmazza 2 darabban (TU 36-nál 3 darabban). Sugárzócső: - 2 db 89, külső, hossza: 2,57 m (TU 12) - 2 db 89, külső, hossza: 4,6 m (TU 17 - TU 23) - 2 db 89, külső, hossza: 6 m (TU 36)

14 ÖSSZESZERELÉS a) A SOLARTUBE TU készülékek összeszereléséhez szükséges szerszámok: 1 db 5 mm-es csavarhúzó 1 db 13 mm-es csőkulcs 1 db 10 mm-es villáskulcs 1 db 17 mm-es villáskulcs b) Az elvégzendő műveletek: 1. Azon a helyen, ahol a készüléket rögzíteni kell, helyezze el a csöveket kb. 0,5 m-re a talajtól. Tolja be az egyik csövet (TU 23-nál és TU 36-nál a pirossal jelzettet) a gázégő egységen található csőtartóba. 2. Az acél tartó két részét szerelje össze, és a két csövet csúsztassa bele. A TU 36 esetében csúsztassa a két csövet a tartóhüvelyekbe és az ernyőket az acéltartóba. 3. Rögzítse az egyesítő könyököt az öntvénytartón, miután illesztette a két csőre. 4. Helyezze el a közbülső tartót a csöveken. 5. A könyökkel szemben rögzítse az elszívóventilátort és a gázégő egységet. A rögzítésre szolgáló U-alakú kengyeleken az anyát kézzel kell a lehető legerősebben megszorítani, majd az anyán villáskulccsal kell 180 o -ot húzni! 6. Csatlakoztassa elektromosan az elszívóventilátort a gázégő egységhez (dugja be a ventilátor csatlakozó dugóját a gázégő aljzatába). 7. Tegye a helyére az ernyőket, a készüléknek a könyököt tartalmazó végénél kezdve. Úgy helyezze el az ernyőket, hogy az oldalaik helyesen illeszkedjenek a tartókba, a felső részük a tartószerkezet tetejébe. Szerelje a 2. ernyőt az első fölé (a TU 36 esetében a 3.-at is a 2. fölé), miután a tartókat beillesztette az erre kiképzett hornyokba. Az illesztést sasszegekkel, a rögzítést az M6-os anyákkal és alátétekkel végezze. 8. Akassza be az S alakú felfüggesztő kampókat a tartókba. Megjegyzés: az ernyők szerelése akkor is lehetséges, amikor a készülék már föl van függesztve.

15 ELHELYEZÉS A SOLARTUBE TU típusú sugárzókat ipari környezetben történő üzemelésre tervezték. Előnyös, ha a vásárlás előtt pontosan közlik a SOLARONICS Kft-vel a légkör jellegét, vannak-e benne agresszív vagy korrozív anyagok. A SOLARTUBE TU jelű sugárzók teljesítményét, számát, szerelési magasságát és helyzetét pontosan hozzá lehet igazítani az igényekhez. Minimális/maximális felszerelési magasság: TU 12 3,5-5 m TU m TU m TU m Minimális távolság az éghető anyagoktól: Éghető anyagok Éghető anyagok 1 m 0,5 m 0,6 m 1,25 m Éghető anyagok minimális felhelyezési magasság a táblázatból - Megdöntés a visszafordítóidom felé TU 12 esetén max. 5 cm egyébként max cm - Maximális megdöntés Az elszívóventilátornak mindig magasabban kell lennie, mint a gázégőnek. ventilátor felőli cső

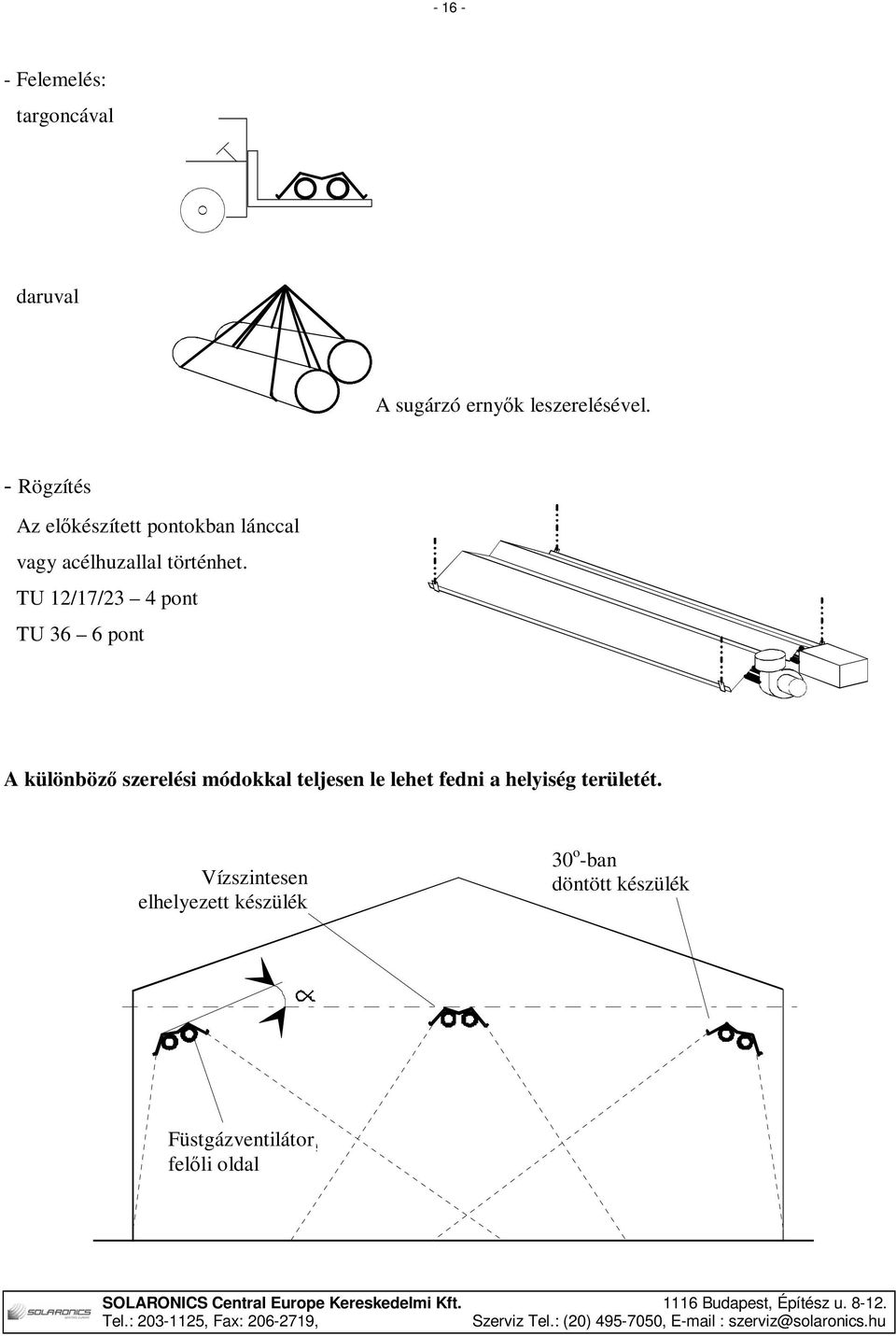

16 Felemelés: targoncával daruval A sugárzó ernyők leszerelésével. - Rögzítés Az előkészített pontokban lánccal vagy acélhuzallal történhet. TU 12/17/23 4 pont TU 36 6 pont A különböző szerelési módokkal teljesen le lehet fedni a helyiség területét. Vízszintesen Shower elhelyezett position készülék 30 o -ban döntött Tilting készülék position Füstgázventilátor Extractor side felőli oldal

17 TU 12 MEGVILÁGÍTOTT TERÜLET Vízszintes elhelyezés Hosszúság szélesség terület (m 2 ) 30 -ban megdöntött elhelyezés Hosszúság szélesség terület (m 2 ) FELFÜGGESZTÉSI MAGASSÁG (m) 4 5 5,6 4,5 26 5,6 5,2 30 7,5 5,5 42 7,5 6,3 48 TU 17 MEGVILÁGÍTOTT TERÜLET Vízszintes elhelyezés Hosszúság szélesség terület (m 2 ) 30 -ban megdöntött elhelyezés Hosszúság szélesség terület (m 2 ) FELFÜGGESZTÉSI MAGASSÁG (m) ,6 5,6 43 7,6 6,4 49 9, , ,4 8, ,4 9,6 110 TU 23 MEGVILÁGÍTOTT TERÜLET Vízszintes elhelyezés Hosszúság szélesség terület (m 2 ) 30 -ban megdöntött elhelyezés Hosszúság szélesség terület (m 2 ) FELFÜGGESZTÉSI MAGASSÁG (m) , , ,4 8, ,4 9, ,3 9, ,3 11,2 149 TU 36 MEGVILÁGÍTOTT TERÜLET Vízszintes elhelyezés Hosszúság szélesség terület (m 2 ) 30 -ban megdöntött elhelyezés Hosszúság szélesség terület (m 2 ) FELFÜGGESZTÉSI MAGASSÁG (m) , ,6 13, , ,7 16, , ,8 18, , ,9 20,7 391

18 GÁZCSATLAKOZÁS A SOLARTUBE TU típ. sugárzót az üzemben olyan típusú gázzal próbálják ki, amilyet a vevő használ. Ezt feltüntetik a készüléken lévő adattáblán. Használat előtt a csővezetéket meg kell ütögetni, és sűrített levegővel ki kell fúvatni. A sugárzót a gázégő egységnél, a mágnesszelep bemeneténél kell rácsatlakozni a gázhálózatra (1/2" külső menet). Szükséges eszközök: - Minden egyes SOLARTUBE TU előtt kötelező egy elzáró szelep beépítése. - Ajánlott egy gázszűrő felszerelése, a készülék alkatrészeinek megóvása érdekében. - Abban az esetben, ha a gáz nyomása nagyobb a szükséges normál bemenő nyomásnál (ld. műszaki jellemzők), nyomásszabályozó alkalmazása elengedhetetlen. - Szintén kötelező a készüléknek flexibilis csővel való csatlakoztatása a hálózathoz. Ez megkönnyíti a fel- és leszerelést, továbbá elkerülhető a mechanikai erőhatások átadása. A beépítésre javasolt eszközök szerelési sorrendje: Csatl. 1/2" Csatalakozás G 1/2 elzáró közdarab szűrő közdarab nyomáscsökkentő közdarab A nyomásszabályozót opcióként tudjuk szállítani. ELVÉGZENDŐ MŰVELETEK A CSŐVEZETÉKEK TISZTÍTÁSA Mielőtt a készülékeket a gázvezetékre csatlakoztatják, fontos a gázvezeték teljes és alapos kitisztítása, ezután a légtelenítés elvégzése. Ehhez: - Ellenőrizze, hogy az elzárók zárva vannak. - Helyezze a csővezetéket az üzemi nyomás kétszeresének megfelelő nitrogénnyomás alá. - Nyissa ki minden készülék elzáróját, majd ha a szennyeződéseket eltávolította, zárja el újra azokat. TÖMÍTETTSÉG-ELLENŐRZÉS Amikor a SOLARTUBE TU sugárzót bekötötték a gázhálózatba, ellenőrizni kell a csatlakozások tömítettségét. Ezt a műveletet minden össze- és újraszerelési beavatkozás után el kell végezni. Erre a célra használjon szappanos oldatot vagy más megfelelő anyagot.

19 ELEKTROMOS CSATLAKOZTATÁS A készülék elektromos hálózatra való csatlakoztatása csak elosztótábla közbeiktatásával történhet. Az elektromos szerelés feleljen meg az MSZ 172 illetve az MSZ 1600 szabványok előírásainak. FIGYELEM! FONTOS! Az elektromos hálózattal szemben támasztott követelmények: - egyfázisú feszültség: 230 V (±10-15%); 50 Hz - az elektromos hálózatban a PE és N vezetők között nem lehet feszültség! Ha a két feltétel valamelyike nem teljesül, a berendezést csak védőtranszformátor közbeiktatásával szabad beüzemelni. A VEZETÉKEK SZÁMA A készülékek bekötéséhez két aktív vezeték (a nulla és a fázis) és egy védővezeték (föld), összesen 3 ér szükséges. Különösen hangsúlyozzuk, hogy hajlékony, többeres kábelt kell használni ott, ahol a vezetékek minimális keresztmetszete 0,75 mm 2. A szabvány szerint a zöld-sárga vezeték a föld, a kék a nulla és a fekete a fázis. A vezetéknek nem szabad a készülék fölött haladnia. Amennyiben ez elkerülhetetlen, akkor legalább 0,5 m távolságot kell tartani a készüléktől. A sugárzók által felvett teljesítmény: 130 VA Az előírt védelem: Biztosíték-típus GF 1 A 2 A 4 A Készülékek száma TU 12 / 17 / 23 / A SOLARTUBE TU-t a készülékekkel együtt szállított dugóval kell a hálózatra csatlakoztatni. Fontos a csatlakozó belsejében lévő bekötési utasítás pontos betartása! A csatlakozási pontok szemből nézve Föld N: Nulla L: Fázis

20 ELSZÍVÓ- VENTILÁTOR ÉGŐKAMRA Aljzat a készülékkel szállított elektromos csatlakozóhoz Aljzat az elszívó ventilátor csatlakozójához AZ ÉGOKAMRA BEKÖTÉSÉNEK VÁZLATA S P HT 1 NULLA ELEKTRONIKUS KÁRTYA PD VJ M PE Föld Fázis Fázis Föld Nulla EV VV HT : Nagyfeszültség VJ : Sárga jelzőlámpa (a készülék feszültség alatt) VV : Zöld jelzőlámpa (a mágnesszelep feszültség alatt) PD : Nyomáskapcsoló S : Csatlakozók a hálózathoz és az elszívó ventilátorhoz a gázégő szekrényen P : Hálózati csatlakozó dugó PE : Az elszívó ventilátor csatlakozó dugója M : Földelés EV : Gáz-mágnesszelep

21 A SOLARTUBE TU típ. sugárzókat kézzel vagy automatikusan vezérelhetjük. A kézi vezérlés típusa: KI vagy BE (kétpont szabályozó) A megszakítóknak elérhető helyen kell lenni, vagy központosítva fűtési zónánként egy közös kapcsolótáblán vagy egyedileg, minden SOLARUBE TU-nál külön. Automatikus vezérlés A hőmérséklet automatikus szabályozása a készülékek ki-be kapcsolásával történik a készülékek elektromos betápjánál, programozható vezérlés vagy termosztát közbeiktatásával. A vezérlőegységet lehet egy sugárzóhoz vagy készülékcsoportonként (zónánként) felszerelni. A SOLARONICS Kft-től megrendelhető vezérlőeszközök: 1. Kézi állítású, elektronikus termosztát, beépített sugárzásérzékelővel Egy termosztáttal egyszerre max. 3 db TU vezérelhető. 2. Programozható termosztát, sugárzásérzékelővel (a két eszközt közvetlenül egymás mellé kell szerelni). Egy programozható termosztáttal egyszerre max. 3 db TU vezérelhető. 3. Vezérlőegység, heti programozású időzítővel, zónánként sugárzásérzékelővel Zónánként 10 db TU készülék vezérelhető. Egyzónás Kétzónás Háromzónás Négyzónás A vezérlés részei: TH-011/1 TH-012/1 TH-013/1 TH-014/1 általános megszakító védelem 1 A biztosítékkal (parancs) védelem 6 A biztosítékkal (teljesítmény) - zónánként relé - zónánként 1 db elektronikus termosztát - zónánként 1 db napi, heti digitális óra az összes zónához (Opció: digitális óra minden zónához külön) A fent bemutatott vezérlődobozokat kábelezve szállítjuk, használati utasítással. Minden vezérlődoboz egy sugárzásérzékelővel rendelkezik zónánként. Azon kívül, hogy betartják az utasításokat a vezérlőegység felszerelésénél, az érzékelőt fejmagasságban kell elhelyezni olyan helyen, ahol nincs kitéve légáramlatoknak, és egyenletesen kapja a sugárzást. Ha az érzékelőt falra szerelik, akkor azt a rögzítéskor hőszigeteléssel kell ellátni, mivel a hideg fal megakadályozza az érzékelő megfelelő működését. Az érzékelő és a vezérlőegység között 2 1 mm 2 (maximum 100 m), árnyékolt kábelt használjon. A kábel kéteres legyen, és az erősáramú vezetékektől a lehető legnagyobb távolságban helyezze el azt. A vezérlés elemeinek elrendezésén vagy kábelezésén nem szabad módosítani!

22 Példa a sugárzók bekötésére: Föld Nulla Fázis Kapcsolótábla Föld A 230V (+10-15%); 50Hz-től eltérő, egyfázisú feszültség, a nullavezető és a védővezető között nem biztosított az azonos potenciál A 230V (+10-15%); 50Hz feszültség, a nullavezető össze van kötve a védővezetővel, és biztosított, hogy a két pont között később sem lesz potenciálkülönbség 2 2 zónás, 1 fokozatú vezérlőegység tápfeszültség Zóna 1 Sugárzásérzékelő 2 x 1 mm² árnyékolt vezeték 100 m max Zóna 1 tápellátása vezeték 3 x 0,75 mm² max Zóna 2 tápellátása Zóna 1 elosztódoboz (nem szállított) Zóna 1 Zóna 2 3 X 1,5 mm² vezeték (Fázis + Nulla + Föld ) vezeték 3 x 0,75 mm² max Zóna 2 Zóna 2 Sugárzásérzékelő 2 x 1 mm² árnyékolt vezeték (100 m maximom) A kábeleket ne vezesse a fűtőkészülék fölött! Ha mégis szükséges lenne, akkor legalább 0,5 m távolságot tartson. A bekötővezeték keresztmetszete 0,75 mm 2 legyen.

23 ÉGÉSI LEVEGŐ A SOLARTUBE működéséhez szükséges levegő mennyiségét a fölszerelés helyén érvényben lévő szabvány szerint kell meghatározni. Az égéshez szükséges levegő felvehető: a) a helyiségből, ha az megengedett, vagy lehetséges a megfelelő légcsere. b) a helyiségen kívülről, ha friss levegő beáramlást bevezető csövet csatlakoztatnak a gázégőhöz. Annak érdekében hogy ne módosuljanak a gázégő működési jellemzői, a levegőcsonknál mért nyomásesésnek 15 Pa alatt kell maradnia. d A külső levegő bevezetéséhez a TU készülékekhez a SOLARONICS opcióként egy adaptert szállít 100 mm csatlakozási mérettel (külső) Az adaptert az égőkamra fedelének helyére kell tenni. Az égési levegő bevezetést úgy kell kialakítani, hogy az a sugárzó hőtágulását biztosítani tudja. A HELYISÉG SZELLŐZTETÉSE A SOLARTUBE TU típusú sötéten sugárzókkal fűtött helyiség szellőztetését a fölszerelés helyén érvényben lévő szabványok, előírások alapján kell megtervezni és kivitelezni.

24 ÉGÉSTERMÉKEK d100 KIVEZETÉS A HELYISÉGEN KÍVÜLRE Az égéstermék kivezetését készülékenként kell elvégezni! A SOLARTUBE TU sugárzót d100 mm átmérőjű égéstermék elvezető csonkkal szállítják. elszívóventilátor A füstcsatornát közvetlenül ehhez kell csatlakoztatni, és az átmérőjének min. 100 mm-nek kell lennie. Ezt az átmérőt nem szabad csökkenteni! A füstcsatornának nem lehet mélypontja, alumíniumból vagy rozsdamentes acélból kell készíteni, hegesztett vagy húzott kivitelben. Az égéstermék-elvezetőcsonk semmi esetre sem terhelhető a füstcsatorna súlyával. A füstcsatornát úgy kell rögzíteni, hogy az a sugárzócső mozgását ne akadályozza. Az égéshez szükséges levegőt biztosító épületszellőzésnek a vonatkozó előírásoknak kell megfelelnie. A füstcsatorna hossza maximum 8 méter lehet! A FÜSTCSATORNA MEGENGEDETT NYOMÁSVESZTESÉGE A SOLARTUBE TU 12 / 17 / 23 esetében a füstcsatorna nyomásvesztesége nem lehet több mint 20 Pa. A számítás megkönnyítéséhez használjuk a következő egyenértékűségeket: 1 m csatorna 100 mm... 1 Pa 90 könyök... 2 Pa 45 könyök... 1 Pa 30 könyök... 1 Pa esősapka... 5 Pa A TU 36 sugárzóknál a füstcsatorna nyomásvesztesége nem lehet több mint 30 Pa. 1 m csatorna 100 mm... 2 Pa 90 könyök... 4 Pa 45 könyök... 2 Pa 30 könyök... 2 Pa esősapka Pa Megjegyzés: - zárt égésterű szerelési mód esetén a füstcsövek és a levegőcsövek együttes ellenállása sem haladhatja meg a fenti nyomásértékeket. - a füstgáz kivezetések falon kívüli végébe madárvédő háló beépítése szükséges. - a SOLARONICS külön megrendelésre szállítja az égéstermék-kivezetés elemeit (könyökök 90, 45, 30, egyenes füstcsövek 1 m, 0,5 m, 0,25 m, KB22100 típ. tetőkivezetés).

25 A TU MODELLEK ZÁRT ÉGÉSTERŰ SZERELÉSI MÓDJA Szennyezett levegőjű ipari helyiségeknél (por, olajgőz,...) feltétlenül fontos az égéshez a külső, friss levegő beszívása. Annak érdekében, hogy a gázégő működésének jellemzői ne változzanak meg, fontos, hogy figyelembevegyék az előző oldalon található méreteket, és az azokhoz tartozó nyomásesést. A SOLARONICS külön megrendelésre szállítja a monokombit (KC v. KC ) és az égéstermék-kivezetés elemeit (könyökök 90, 45, 30, egyenes füstcsövek 1 m, 0,5 m, 0,25 m és KB22100 típ. tetőkivezetés). ajánlott elhelyezés vízszintes elhelyezés 30 -ban döntött elhelyezés Festve, RAL 7021 Festve, RAL 7021 Festve, RAL 7021 Takarógallér, a szerelő szállítja Bilincs Solaronics szállítja C32 típusú szerelési mód függőleges monokombival A javítás és a karbantartás megkönnyítése érdekében javasoljuk, hogy a ventilátorcsonkot fordítsák vízszintesre, ebbe dugják be a 90 o v. 45 o v. 30 o -os könyököt. A könyököt és a monokombi füstcsőcsonkját kössék össze egyenes csövekkel. Modell A B C E F D1 D2 D3 TU [mm] L max. [m] 8

26 C12 típusú szerelési mód vízszintes monokombival Készülékszerelés 30 o -os döntéssel A L maxi B D1 C E D2 D1 Készülékszerelés vízszintesen A L maxi B D1 C E D2 D1 Modell A B C E D1 D2 TU [mm] L max. [m] 8

27 ÜZEMBEHELYEZÉS Üzembehelyezés előtt ellenőrizendő: - hogy a gázelzáró szelep nyitva van-e, - hogy a szabályozó rendszer ad-e működési parancsot, - megfelelő-e a gáznyomás, - a rendelkezésre álló gáz azonos-e a készülék felirati tábláján feltüntetettel, - megfelelő-e a gázhálózat légtelenítése és tömítettsége, - megvan-e az előírt elektromos tápfeszültség. Ezután: - nyissa ki a gázelzáró szelepet, - helyezze a készüléket feszültség alá, - a gázégőn kigyullad a narancssárga lámpa (feszültség alatt), - a gázégőn kigyullad a zöld lámpa kb. 15 mp előszellőztetés után (láng jelenléte). Győződjön meg arról, hogy a készülékbe a megfelelő nyomású gáz áramlik-e (esetleg szükséges lehet a nyomásszabályozó cseréje), és megfelelő-e a fúvókanyomás. Ha nem gyújt: - Ismételje meg az indítási műveletet, de előtte szakítsa meg az áramellátást másodpercre. Amikor a készülék nyugalmi állapotban van, az elszívó egy ideig még tovább működik. A SOLARTUBE LEÁLLÍTÁSA: - szakítsa meg a tápfeszültséget. - hosszabb leállítás esetén zárja el a gázelzárót is.

28 ÜZEMELTETÉS ÉS KARBANTARTÁS VIZSGÁLATOK AZ IDÉNY KEZDETÉN Végezzen el egy indításpróbát, hogy megállapítsa, a készülék szabályszerűen működik-e. Előfordul, hogy a készüléket nehéz begyújtani a fűtési idény kezdetén. Ha több kísérlet után a készülék továbbra sem gyullad, ki kell hívni a szervizt. A szabályszerű működés ellenőrzése Két próbát végezhetünk: a) ha a készüléket beindította, hagyja néhány percig üzemelni, azután zárja el a gázt, majd 6-8 másodperc után nyissa ki újra. A lángnak ki kell aludnia. Kísérelje meg újraindítani a készüléket 10 másodperccel azután, hogy a láng kialudt. b) hagyja üzemelni a készüléket 3-4 percig mint az előbb. Miután leszerelte az égéstermék elvezetőcsonkot, zárja el az égéstermékek kivezetőnyílását. A lángnak ki kell aludnia. Tegye szabaddá az égéstermék szellőzőnyílást. Kb. 30 mp múlva a készüléknek újra működésbe kell lépnie. KARBANTARTÁS Hogy megőrizzük a SOLARTUBE TU sugárzók TELJESÍTMÉNYÉT - MŰKÖDÉSI BIZTONSÁGÁT - HOSSZÚ ÉLETTARTAMÁT javasoljuk, hogy évente legalább egyszer végeztesse el szakembereinkkel a készülék átvizsgálását. A SOLARONICS Kft. karbantartási szerződés keretében vállalja a készülékek ellenőrzését! KARBANTARTÁSI MŰVELETEK MINDEN BEAVATKOZÁS ELŐTT VÁLASSZA LE A SOLARTUBE SUGÁRZÓT A GÁZ- ÉS AZ ELEKTROMOS HÁLÓZATRÓL! Az éves karbantartásnak a következőkre kell kiterjednie: a) az égéstermék-elvezetés kitisztítása, b) a sugárzócső ellenőrzése és tisztítása, c) a gázégő és a fúvóka belsejének tisztítása, e) az elszívó ventilátor vizsgálata, f) a levegő nyomáskapcsoló jó működésének megállapítása.

29 MŰKÖDÉSI RENDELLENESSÉGEK Gyújtó és lángőr egység Nincs szikra, nagy a feszültség a gyújtóelektróda és a földelektróda között. TÜNETEK LEHETSÉGES OKOK HIBAELHÁRÍTÁS Gázégő és elszívó A gázégő begyújt, majd bizonyos idejű működés után kialszik. A füstgázventilátor nem forog. A füstgázventilátor kifogástalanul működik. Nem gyullad meg az első kísérletre. - A sugárzócső csatlakozási pontjainak hiányos tömítése. - A gázcső tömítetlen, vagy részben eldugult. - A fázis / nulla felcserélve. - Nincs áramfelvétel. - A feszültség nem kielégítő. - A biztosíték kiolvadt. - A fázis és a nulla fel van cserélve. - A gyújtóelektróda letestel. - A nagyfeszültségű huzal (HT) letestel. - A gyújtóelektróda piszkos. - HT huzal hibás bekötése vagy hibás földelés. - A gyújtóegység hibás. - A nyomásérzékelő cső eldugult. - A nyomáskapcsoló hibás. - A gázelzáró zárva van - A gázvezeték levegős. - Tökéletes tömítettség elkészítése. - Végezze el a cső belső tisztítását. - Kösse be helyesen. -Vizsgálja meg az áramot és a feszültséget. - Cserélje ki a biztosítékot, miután megtalálta az okot. - Kösse be helyesen. - Cserélje ki az elektródát. - Tisztítsa meg oldószerrel. - Csatlakoztassa helyesen. - Cserélje ki. - Tisztítsa ki. - Cserélje ki. - Nyissa ki az elzárót. - Légtelenítsen. A gyújtási ciklus normál módon zajlik le nagyfeszültségű (HT) szikrákkal a gyújtóelektróda és a földelés között. Nem gyújt be többszöri kisérletre sem. A gázégő meggyullad, de elalszik a gyújtást követő 4 mp alatt. - A gázszűrő eltömödött a készülék előtt. - A fúvóka eltömődött. - Nem megfelelő fúvóka.. - A mágnesszelep elakadt zárt helyzetben. - A gáznyomás túl magas. - Nem megfelelő a fúvóka.. - Az ionizációs elektróda rosszul van beállítva az égőfejhez képest. - Helytelen földelés a gyújtóegységben. - A gyújtóegység hibás (az ionizáció ellenőrzése túl gyenge). - A sugárzócső részben eltömődött. - Fázis-Nulla felcserélődés. - Feszültség van a PE és N vezetők között. - Tisztítsa meg. - Tisztítsa ki. - Cserélje ki. - Cserélje ki a mágnesszelep tekercsét. - Szabályozza be a nyomást - Cserélje ki a fúvókát az előírtra. - Állítsa be az elektródát. - Tisztítsa meg az érintkezőt. - Cserélje ki az egységet. - Tisztítsa meg a cső belsejét. - Kösse be helyesen. - Alkalmazzon védőtranszformátort.

30 CSEREALKATRÉSZEK MEGNEVEZÉS KÓDSZÁM Mágnesszelep Vezérlőkártya Nyomáskapcsoló (TU 17 és TU 12) Nyomáskapcsoló (TU 23 és TU 36) Komplett elszívóventilátor TU 12 / 17 / Komplett elszívóventilátor TU Jelzőlámpa sárga Jelzőlámpa zöld Gyújtó és ionizációs elektróda Gyújtó és ionizációs elektróda-kábel

31 - 31 -

32 - 32 -
