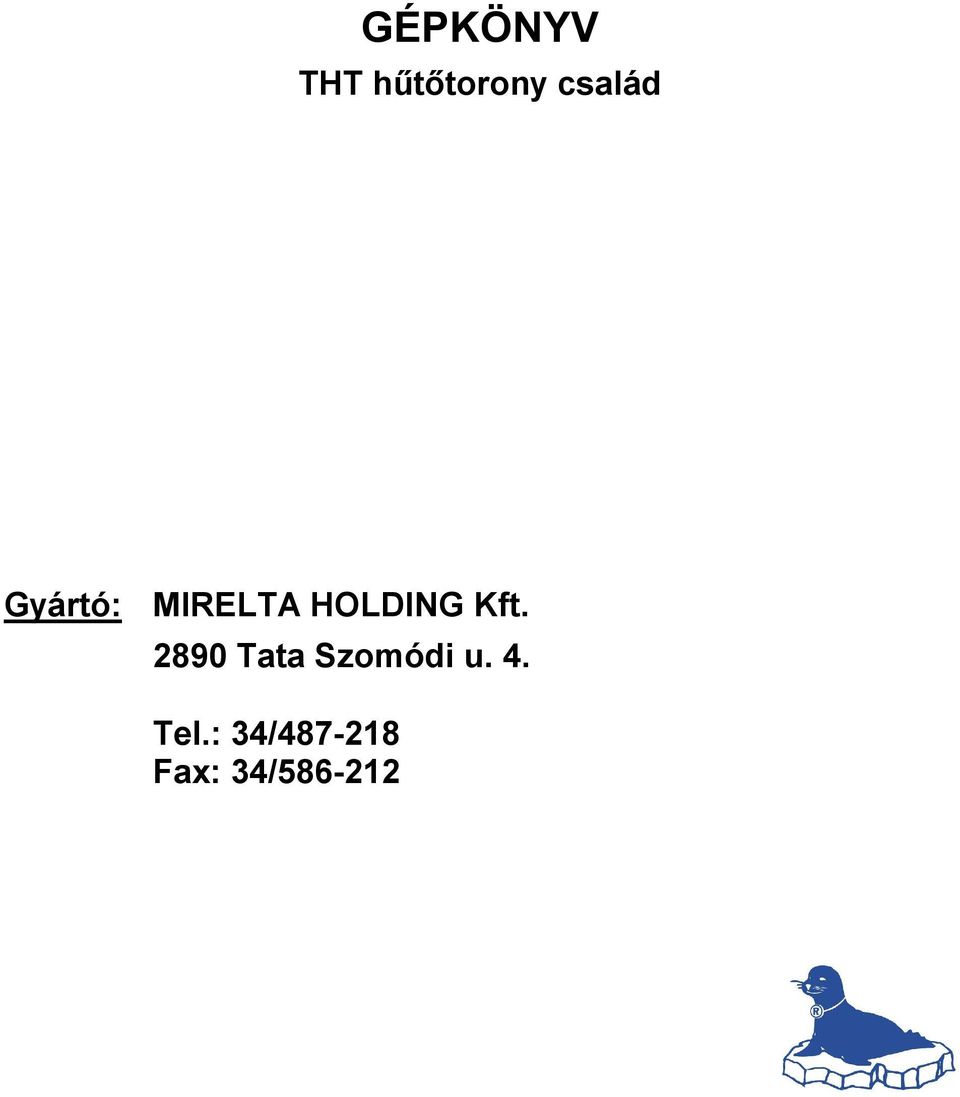

GÉPKÖNYV. THT hőtıtorony család. Gyártó: MIRELTA HOLDING Kft Tata Szomódi u. 4. Tel.: 34/ Fax: 34/

Átírás

1 GÉPKÖNYV THT hőtıtorony család Gyártó: MIRELTA HOLDING Kft Tata Szomódi u. 4. Tel.: 34/ Fax: 34/

2 Elıszó Jelen gépkönyv a cégünk által gyártott THT típusjelő hőtıtorony családra általánosan érvényes, mőködési, kezelési, karbantartási, balesetvédelmi stb. tudnivalókat tartalmazza. A vevı által rendelt konkrét átépítési nagyság paraméterei a gépkönyvhöz mellékelt mőszaki adatlapon és vázlatrajzon találhatók. A standard kialakítástól eltérı csatlakozó mérető, vagy külsı kivitelő termék mőszaki adatait szintén a melléklet tartalmazza. Mind a standard, mind az ettıl eltérı (egyedi) termékre vonatkozó adatokat a szállítási szerzıdés tartalmazza, és vitás kérdésekben mindig ez a mértékadó. Célszerő a hőtıtorony üzembe állítása elıtt a gépkönyvet figyelmesen áttanulmányozni mindazoknak, akik a berendezést üzemeltetni fogják ( megbízott vezetık, technológusok, gépkezelık, karbantartók stb.). 1. Jogi deklaráció Tilos ezt a gépkönyvet és mellékleteit harmadik fél részére sokszorosítani, átadni, vagy publikálni. A berendezés garanciális feltételeit az érvényes szállítási szerzıdés tartalmazza. 2. Szavatossági nyilatkozat: A gépkönyv az alább felsorolt pontjaiban foglalt adatokért az eladó szavatol. 1. A gép fı jellemzı méretei 2. A gép teljesítményadatai 3. Az átvételi jegyzıkönyvben szereplı mért értékek 4. A gyártómő szavatolja a gyártásból eredı hibák kijavítását a szerzıdésben meghatározott idıpontig. A szavatosság nem vonatkozik az alábbi esetekre: a, rendellenes használat b, szakszerőtlen kezelés c., erıszakos külsı behatás d, helytelen tárolás e, helytelen szállításból adódó meghibásodás f, elemi kár g, egyéb, nem a gyártómő hibájából eredı meghibásodás A szállító és gyártó fenntartja a jogot a mőbizonylatban nem szereplı adatok változtatására.

3 3, Szerkezeti és mőködési leírás: 3.1 A THT hőtıtorony ipari mérető hőtıberendezéseknél beépített hıcserélı egység. Feladata a bevezetett víz visszahőtése, amelyet a ventilátorok által szállított levegı ellenáramban nagy felülető, speciális mőanyag betétekre történı permetezéssel végez el. A hőtıtorony alsó része az acéllemezbıl hegesztett, majd festett csepptálca, melyen a légbeszívó rácsok és a vízforgató rendszer egyes elemei találhatók ( vízutántöltı, túlfolyó, vízszívó csonk). A csepptálca alján a rögzítést és megtámasztást szolgáló acél gerendázat került elhelyezésre. A ventilátorok a levegıt alulról felfelé áramoltatják. A ventilátor szekrény a THT hőtıtorony legfelsı eleme. A típuscsalád tagjai csak a beépített betétek és ventilátorok számában tehát hosszméretben térnek el egymástól, tervezésüknél az építıszekrény elv érvényesült A cseppleválasztó egység egy speciális mőanyag betét, különleges bordázatként mőködik, azaz a levegı által elragadott vízcseppeket visszatartja. A betétrıl lehulló víz a csepptálcában győlik össze, innen kell szivattyúval elvezetni, illetve visszajuttatni a permetezı rendszerbe. A párolgás és a légáram által kihordott kis vízmennyiség pótlását a vízutántöltı úszós szelep automatikusan végzi. A medence túlfolyó csonkja az esetleg fellépı víztöbbletet vezeti el. 4. Kezelés és karbantartás: 4.1 Negyedévenként ellenırizni kell a hőtıtorony mozgó részeit ( a ventilátorok és szivattyúk vill. motorjai). Szükség esetén a villamos motort, szivattyút meg kell tisztítani, azok csapágyait zsírozni, vagy szükség esetén lecserélni. 4.2 A csepptálcából a vizet a szennyezıdési fok függvényében idıszakonként le kell ereszteni. A szőrı és a vízmedence tisztítása után a csepptálcát friss vízzel kell feltölteni. Szükség esetén a vízelosztó rendszer és a mőanyag betét tisztítását a lemezburkolat eltávolítása után lehet elvégezni. A hőtıtorony csak vegyileg semleges vízzel üzemeltethetı ( ph érték 6,8 és 7,5 között). 4.3 Téli üzemeltetéskor leállás esetén a csepptálcából és a szivattyúból a vizet le kell ereszteni, illetve gondoskodni kell a fagyvédelemrıl. 4.4 A berendezés mőködése során a környezettel érintkezı víz szennyezıdéseket okoz, illetve a párolgás következtében vízkı, alga stb. rakódik le. Az idıszakos tisztítás a hőtıtorony részleges szétszedése után mechanikusan történhet. A mőanyag betét erıs vízsugárral tisztítható, vagy erısebb elhasználódásnál cserélhetı. Szakszerőtlen tisztítás esetén a berendezés megsérülhet, baleset és környezetszennyezés történhet.

4 4.5 A ventilátor villanymotorja az élettartam alatt karbantartást nem igényel. Ha mégis elektromos hiba lépne fel vagy rendellenesen mőködik, akkor az egész ventilátort kell cserélni! 4.6 Évente legalább egyszer ellenırizni kell a védıföldelés épségét, és a villanymotorok szigetelését. A villamos berendezések felülvizsgálatára az érvényes szabványok a mértékadók. 4.7 Az elvégzett ellenırzéseket, karbantartásokat, javításokat célszerő gépnaplóban rögzíteni. A villamos felülvizsgálatok jegyzıkönyveit is itt célszerő győjteni. 5. Tőz- és balesetvédelem - Nyílt láng használata, és szikraképzıdéssel járó munkálatok végzése a hőtıtorony közvetlen közelében TILOS!, mivel a berendezés mőanyag elemeket tartalmaz. - A hőtıtorony villamos szerelésnél be kell tartani az érintésvédelemre és szerelésre vonatkozó szabályokat! - Bárminemő javítás, karbantartás, vagy a hőtıtornyon végzett munka csak kikapcsolt (illetve szükség szerint lekötött) villamos hálózat esetén történhet! 6. Szerelés és üzembe helyezés 6.1 Szállítás A hőtıtorony emelése a modulok felsı részén található emelıfülek segítségével, kötéllel lehetséges (minimális kötélszög 45º). Szemrevételezéssel állapítsuk meg, hogy a hőtıtornyon nincsenek-e külsérelmi nyomok, hiányosságok. Hibák, sérülések esetén jegyzıkönyvet kell felvenni, amelyben pontosan le kell írni az észlelt sérüléseket, hiányosságokat, valamint a berendezés gyártási számát, amely az adattáblán található. 6.2 A berendezést 2 részegységre bontva szállítjuk. A hőtıtornyot a telepítés helyén megfelelıen elıkészített alapozásra helyezzük, és alapcsavarokkal rögzítjük. Ez után a ventilátor szekrény a helyére emelhetı, és a géphez adott tömítés és kötıelemek segítségével rögzíthetı. A ventilátor szekrény elhelyezése után az emelıfülek nem hozzáférhetık! Ez után a hőtıtorony megfelelı csonkjait csatlakoztatjuk. A csıvezeték szerelésekor be kell tartani a vonatkozó szabványokat, elıírásokat. A pótvízcsonkot a vízhálózatra, a túlfolyó, illetve leeresztı csonkot a csatornába, vagy központi víztartályhoz kell csatolni. A ventilátor motort a villamos hálózatra csatlakoztatjuk.

5 6.3 Üzembe helyezés A berendezést a következı sorrendben kell mőködésbe helyezni: - A vízmedencét feltöltjük vízzel addig, amíg a pótvíz szelep engedi, illetve a túlfolyón a víz meg nem jelenik. - Ellenırizzük a csapágyakat és a ventilátor meghajtó motorok forgásirányát (a ventilátor a levegıt a hőtıtornyon keresztül szívja). - Ellenırizzük a villamos hálózatot a biztonsági szabványok elıírásainak és az elızı pontok követelményeinek megfelelıen. - Ellenırizzük a pótvíz szelep mőködését. - Beindítjuk a vízkeringtetı szivattyút és a ventilátort, kielégítı mőködés esetén megkezdjük a hőtéstechnológiai folyamatot. - A berendezést csak megfelelıen kiképzett mőszaki személyzet üzemeltetheti. - A hőtıtornyon történı munkák végzése esetén a ventilátort ki kell kapcsolni. - Karbantartást csak kikapcsolt villamos hálózat esetén szabad végezni! A hőtıtorony teljesítményének szabályzása a ventilátorok ki-be kapcsolásával lehetséges. Ha valamelyik ventilátor meghibásodik, és a hiba rövid idın belül nem hárítható el, akkor a ventilátort célszerő leszerelni, és a nyílást lezárni. A hőtıtorony csak megfelelıen kezelt, lágyított vízzel üzemeltethetı, mivel a vízben oldott sók a párolgás következtében feldúsulnak és a berendezés különbözı pontjain kicsapódnak. Az így keletkezett lerakódások csökkentik a berendezés teljesítményét és élettartamát. Ezért a sótartalmat folyamatosan figyelemmel kell kísérni és a leiszapolásnak nevezett módszerek valamelyikét alkalmazva a megadott érték alatt kell tartani. Ezzel kapcsolatban kérje ki vízkezeléssel foglalkozó szakember, vagy a gyártó tanácsát! 7. Hibajelenségek, azok elhárítása 7.1 Hőtıteljesítmény csökkenése A hőtıvíz mennyiség a szükségesnél kevesebb. - a vízpermetezı rendszer és a keringetı rendszer átvizsgálása a szennyezıdések vagy dugulások elhárítása. Vízutántöltı szelep ellenırzése A hőtırendszer szennyezıdése - ld 4.4 pont. 7.2 A túlfolyón állandóan vizet bocsát ki - az úszós vízutántöltı szelep nem zár, javítandó. 7.3 Ventilátor zajszint emelkedik, erıs vibráció tapasztalható. - ventilátor felfüggesztés ellenırzése, a csavarok meghúzása - a ventilátor motor csapágyának cseréje Mirelta Holding Kft.

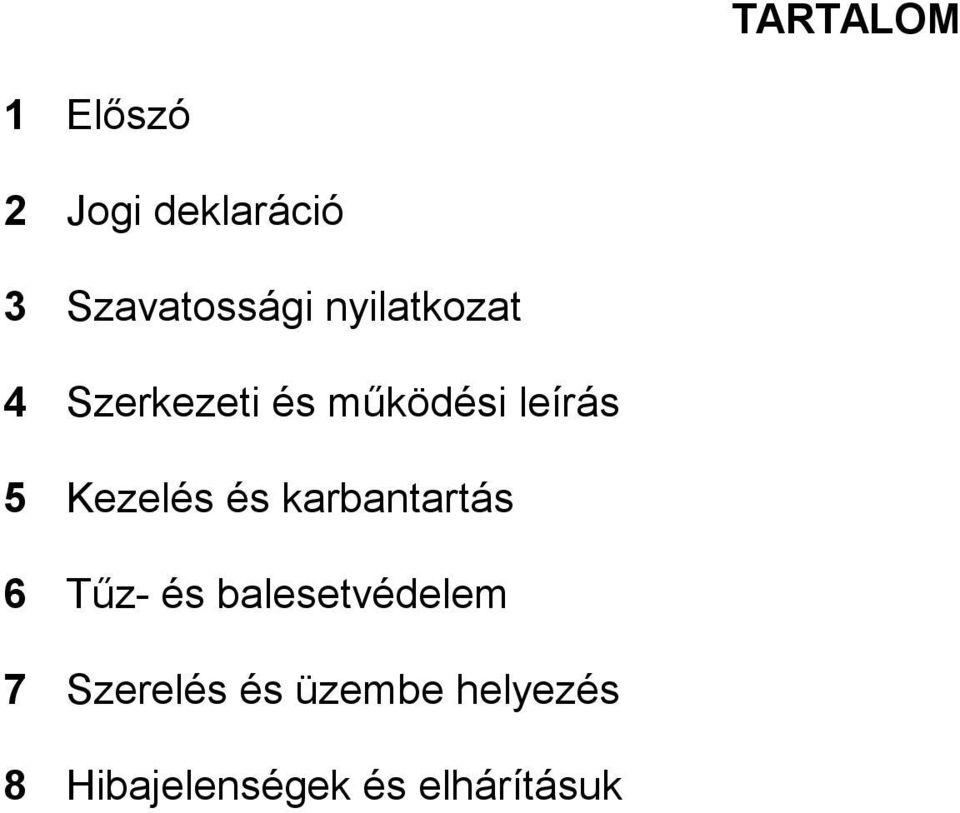

6 TARTALOM 1 Elıszó 2 Jogi deklaráció 3 Szavatossági nyilatkozat 4 Szerkezeti és mőködési leírás 5 Kezelés és karbantartás 6 Tőz- és balesetvédelem 7 Szerelés és üzembe helyezés 8 Hibajelenségek és elhárításuk
