2 Használja ki a Nap energiáját A Nap hőenergiája az egész év folyamán ingyen áll rendelkezésu nkre. Korszerű, takarékos fűtési rend-szerrel kombinálva hasznosítása nem csak ökológiai szempontból ésszerű, hanem rendkívu l kényelmes is. A Weishaupt szolárkollektoroknál alkalmazott tökéletes anyag- és gyártási minőség évtizedeken keresz-tu l kiváló szorlárnyereséget biztosít. Ezt az európai országokban megfelelő felhatalmazással rendelkező vizsgálólaboratóriumok ellenőrzik, amelyek ennek igazolásául adják ki a "Solar Keymark" tanúsítványt. Prémium minőség a hosszú idejű használat érdekében A nagy gonddal kiválasztott anyagok és a megalkuvásmentes gyártási minőség tartósan magas energianyere-ségről gondoskodnak. A ku lönösen jó fényáteresztő U1- osztályú szoláru veg (SPF által bevizsgálva) növeli az abszor-berteljesítményt. Rendkívu l stabil, a jégesőnek ellenáll, sőt járni is lehet rajta. Ahhoz, hogy alacsony hőmérséklet esetén is jó hőnyereséget lehessen elérni, a hűlési veszteségek elleni védelem céljából kiváló minőségű, kötőanyagmentes hőszigeteléssel rendelkeznek a kollektorok. Abszorber technika a maximális szolárnyereség érdekében Az abszorber innovatív felépítése és a gondos gyártás együttesen biztosítja az optimális energiahozamot. A rendkívu l nagy hatásfok alapfeltétele a teljes felu letű abszorber nagy szelektivitású, többrétegű Mirotherm-bevonata. Ez a közvetlen napsugárzás mellett a diffúz sugárzást is hasznosítja a hőnyereséghez. A kékes csillogású felu let ezen kívu l jelentős mértékben járul hozzá ahhoz is, hogy a kollektor harmonikusan illeszkedjen a környezetéhez. Kettős lézerhegesztés köti össze a meander alakban szorosan vezetett vörösréz csövet a teljes felu letet kitöltő alumínium abszorberrel. Ennek az innovatív technikának köszönhetően tartósan biztosítható a kitűnő hőátvitel. A végtelenített eljárással készu lt meander alakú vörösréz cső teszi lehetővé a szolárfolyadék egyenletes átáramlását. Mind low flow mind high flow u zemre egyaránt alkalmas. Kitűnő pangási viselkedése révén akkor is megőrzi u zembiztonságát, ha a nyári hónapokban nem történik hőelvétel. Ezenkívu l a rendszer biztonságos légtelenítéséről is a meander gondoskodik. Kiváló ökológiai mérleg A Weishaupt cég már a szolárkollektorok gyártása során nagy súlyt helyez a környezet maximális kímélését biztosító megoldásokra. Ide tartozik az is, hogy a felhasznált anyagokat használati ideju k lejártakor környezet-kímélő módon újból fel lehessen használni. A Weishaupt szolárkollektorok teljes mértékben újrahasznosíthatók.

3 3

4 etőre szerelt kivitel etőbe épített kivitel Lapos tetőre szerelt kivitel Nyolc, vízszintesen elrendezett kollektorból álló, tetőbe épített kollektormező 4

5 Minden tetőtípusnál használhatók: WS-F1 K1 és K kollektorok Kollektor-összekötés: fémes tömítésű Szabadalmaztatott vízelvezető szint a keretben A Weishaupt WS-F1 szolárrendszer és a Weishaupt fűtési rendszerek optimálisan össze vannak han-golva egymással és tökéletes megoldást nyújtanak. Mindegy, hogy új épu letről vagy régi ház korszerű-sítéséről van-e szó egy Weishaupt rendszer beszerzése minden esetben kifizetődő. Minden tetőtípushoz létezik optimális megoldás. Lapos tetőre szerelhető kollektorok Nem csak ku lönböző dőlésszögű sík felu letekre, hanem homlokzatokon vagy más épu letelemeken elhelyezett állványokra is felszerelhetők. etőre szerelhető kollektorok Ferde tetőknél történő használatra lettek kifejlesztve. A tetőbe építhető rendszerekkel szemben a kollektorokat vízszintesen vagy fu ggőlegesen elrendezve a tetőbefedés fölött rögzítik. etőbe építhető kollektorok Harmonikusan integrálódnak és illeszkednek a tetőbefedésbe. Ennél a megoldásnál optimálisan kihasználható a tetőfelu let, mivel a kollektorok variálható módon több sorban egymás felett, egymás mellett, fu ggőlegesen vagy vízszintesen egyaránt beépíthetők. Minden kollektorkivitel új épu letekhez vagy meglévő fűtési rendszer bővítésére egyaránt alkalmas. Porfesték-bevonatú felu let A kiváló minőségű, alumínium keret porfesték-bevonatú felu lete egyrészt esztétikus ku lső megjelenést kölcsönöz, másrészt a környezeti hatásokkal szemben érzéketlenné teszi a kollektort. Weishaupt szerelési rendszer a kollektorok biztonságos és egyszerű szereléséhez A gondosan kiválasztott anyagoknak és a logikus szerelési sorrendnek köszönhetően gyorsan és biztonságosan elvégezhető a Weishaupt kollektorok installálása. A kollektorok rögzítéséhez mindössze egyetlen szerszámra van szu kség. A kollektor-tartóelemek, mint például a sínek, a tetőkampók és a lapostetőállványok, alumíniumból készu lnek és így könnyen szerelhetők. Szintbe állítható sínek és állítható magasságú tetőkampók teszik lehetővé a szolármezőknek ku lönböző alakú tetőkhöz és cserepekhez való illesztését. A kollektorok egymással való összekötése gyárilag előszerelt, fémes tömítésű Serto menetes csatlakozókkal történik. 5

6 A nagymértékű hőnyereség érdekében: WS-F Weishaupt szolárrendszer Az újonnan kifejlesztett WS-F típussorozatú kollektor-generáció kiegészíti a Weishaupt cég rendszer-kínálatát. A kollektorok speciálisan a következő teru leteken történő alkalmazásra vannak tervezve: sík felu letekre, például lapos tetőkre, ferde tetőkre, a tetőborítás fölé szerelésre. A nagy hőszu kséglethez A WS-F típussorozat kiválóan alkalmas nagy melegvíz-szu kségletű objektumok, például szállodák, sportléte-sítmények, társasházak, idősotthonok stb. részére, valamint fűtésrásegítést végző szolárberendezésekhez. Szerelési előnyök A beépített hidraulikus gyűjtővezetékek lehetővé teszik akár tíz kollektor hidraulikus összefogását egy sorba: A rövidebb szerelési időknek és kisebb mértékű anyagfelhasználásnak köszönhetően nincs szu kség cső-idomokra, hőszigetelő anyagokra stb. jelentősen csökkennek a rendszer kivitelezési költségei. A kollektorok összekötése is időtakarékosan kézzel történik. Miután pedig a szerkezeti elemek fémesen tö-mített kivitelűek, azok tartósan tömítettek is maradnak. A kollektorok rögzítéséhez egyetlen szerszámra van csak szu kség. Minden kollektor-tartóelem, így a sínek, a tetőhorgonyok és a lapostető-állványok is alumíniumból készu lnek, így azok könnyen mozgathatók és szerelhetők. A szintbe állítható sínek és az állítható magasságú tetőhorgonyok lehetővé teszik a szolármezőnek a legku -lönbözőbb alépítményekhez, tetőformákhoz és cserépformátumokhoz történő illesztését. Kompenzátorok a hosszan tartó biztonságos u zemhez A nyári hónapokban, ku lönösen a nagy kollektormezőkben aránylag magas rendszerhőmérsékletek alakulnak ki. Ezért a Weishaupt cég a kollektorok összekötésénél speciális kompenzátorokat használ az anyagok hőmérsék-let-változás okozta dilatációjának kiegyenlítése céljából ez fontos műszaki részlet a hosszan tartó biztonságos u zemeltetéshez. A legkiválóbb minőség, kitűnő formatervezés A Weishaupt szolárkollektorok gyártása tökéletes precizitással történik. Ku lönlegesen lapos kivitelűek és homogén felu letu k révén igen tetszetős megjelenésűek. A hegesztett, az időjárási hatásoknak ellenálló alumínium keret, a begörgőzött alumínium hátfallal és a tartósan rugalmas ragasztott szoláru veggel egyuẗt, rendkívu li stabilitásról gondoskodik. Nagy szolárnyereség Az egész évben a lehető legnagyobb energianyereség elérése érdekében a kollektor belső világát hatásosan védeni kell a nedvesség behatolásával szemben és a szolár-u veglapok hosszan tartó páralecsapódása ellen: A szolár-u veglapnak az alumínium kerettel való összekötése egy tartósan rugalmas, kiváló minőségű két-komponensű ragasztóval történik. Ez abszolút időjárásálló és hosszú élettartamú. Ezenkívu l egy rafináltan megtervezett szellőző- és légtelenítő-rendszer gondoskodik a mindig optimális klímáról a kollektor belsejében. A maximális energianyereség elérésére, egy rendkívu l hatékony abszorbert fejlesztett ki a Weishaupt cég: A többrétegű Mirotherm bevonat a közvetlen napsugárzás mellett a diffúz sugárzást is hasznosítja a hőnyereség növelése érdekében. A tömítetten vezetett meander alakú vörösréz csőnek a teljes felu letű abszorberrel való összekötése dupla lézeres hegesztéssel történik. Ezen technológiának köszönhetően biztosított a kitűnő hőátvitel. A meander-elv a high flow és a low flow u zemhez egyaránt alkalmas. Ezenkívu l ez a műszaki megoldás nyújtja a legjobb légtelenítési tulajdonságokat és kiváló pangási viselkedést biztosít (túlhevu lés elleni védelem a nyári hónapokban). Rendszertechnika A Weishaupt a kollektorok mellett széles választékú rendszertechnikát is kínál. Ide tartoznak többek között: Nagy hatékonyságú hőszigeteléssel ellátott hidraulikus csoportok a legku lönbözőbb követelmények kielégí-tése érdekében. Duplacsöves rendszervezetékek sokoldalúan használható idomdarabokkal és összekötő elemekkel, bizton-sági berendezésekkel stb. Kettős (bivalens) szolártárolók és energiatárolók sokféle teljesítményosztályban. Nagy teljesítményű frissvízrendszerek a még kényelmesebb használatimelegvíz-készítés érdekében. Szinte minden alkalmazási teru leten használható innovatív szolárszabályozók. 6

7 Kompenzátorok egyenlítik ki a hőmérsékletváltozás okozta anyagtágulásokat Egyszerszámos stratégia a biztos és gyors szerelés érdekében Stabil alumínium profilok gondos-kodnak a kollektorok biztonságos tartásáról 7

8 Weishaupt WCMSol szolárszabályozó és WHPSol szolár-szivattyúcsoport ENERGIA- AKARÉKOS SZIVAYÚ WRSol szolárszabályozó WCMSol szolárszabályozó a WCM-FS távvezérlő-egységgel A fordulatszám-szabályozott, energiatakarékos szolárszivattyúval elektromos energia takarítható meg Modul felépítésű rendszer A modulokból felépített WCM szabályozórendszer a plattformstratégiájával az alkalmazók és a fűtési rendszerek kivitelezői számára egyaránt sokféle előnyt nyújt. A legku lönbözőbb alkalmazásokhoz léteznek célszerűen illesztett modulok, amelyek ebus-on keresztu l kommunikálnak egymással, így a mindenkori igényekhez igazodó és kényelmes hőellátást biztosítanak: WRSol 1.1 és WRSol.1 szolárszabályozó A szöveges kijelzésnek és az intuitív felhasználói felu letnek köszönhetően a WRSol szolárszabályozó igen egyszerűen kezelhető. Megkönnyíti például az u zembe helyezést is, mivel az aktuálisan kiválasztott hidraulikus változat grafikus formában látható a megvilágított kijelzőn. A szolárnyereségek kényelmesen ellenőrizhetők. Ezek választható módon napok, hónapok vagy évek szerint grafikonok formájában jeleníthetők meg. A WRSol szolárszabályozók fordulatszám-szabályozott, energiatakarékos szivattyúk és normál szivattyúk vezérlésére egyaránt alkalmasak. A WRSol 1.1 kivitelű szabályozó segítségével 5-féle hidraulikus változat választható ki. A szabályozó többek között még két relékimenettel és 5 érzé-kelő-bemenettel is rendelkezik. A WRSol.1 típus komplex szolárrendszerek szabályozására lett kifejlesztve, 37-féle hidraulikus változat kivá-lasztására nyújt lehetőséget, továbbá 5 relékimenettel, valamint 10 érzékelő-bemenettel rendelkezik. WCMSol szolárszabályozó A Weishaupt WCMSol szolárszabályozó a modulokból felépített Weishaupt WCM szabályozórendszer egy eleme. Kezelése a Weishaupt WCM-FS (fűtést vezérlő) távvezérlő-egység segítségével történik, amellyel kiegészítő információk hívhatók elő, például szolárnyereség korábbi előzményekkel, hőmérsékletek, átfolyási mennyiség stb. A WCMSol szolárszabályozó kifejezetten fordulatszám-szabályozott, energiatakarékos szivattyúkkal való egyuẗtműködéshez lett kifejlesztve. WES típusú energiatárolóval vagy WASol kettős (bivalens) vízmelegítővel egyuẗt fűtési rendszerben u zemelő kollektor-berendezésekhez használható. WCM-FS távvezérlő-egység A távvezérlő-egység vagy a kazánba építhető be, vagy akár a lakásban is felszerelhető. A funkciógombok segítségével történő kényelmes kezelést egy nagy, megvilágított kijelző támogatja. Az energiatakarékos szivattyúk nagyon jól beváltak a ku lönböző szerelvénycsoportokban. A WHPSol szolár-szivattyúcsoporttal kollektorokhoz egy tökéletes és energiahatékony rendszer áll rendelkezésre. WHPSol szolár-szivattyúcsoport A fordulatszám-szabályozott szivattyúknak a hagyományos szivattyúkkal szemben jóval kisebb a felvett elekt-romos teljesítményu k. Ezen szabályozott szivattyúkért kifizetett többlet ár a megtakarított áramköltségnek kö-szönhetően nagyon rövid időn belu l megtéru l. A Weishaupt szivattyúcsoport a WCMSol szabályozóhoz vagy a WCM- FS távvezérlő-egységhez hasonlóan tökéletesen összehangolt a Weishaupt szabályozórendszerrel. Ezáltal optimális energia-hatékonyság érhető el. 8

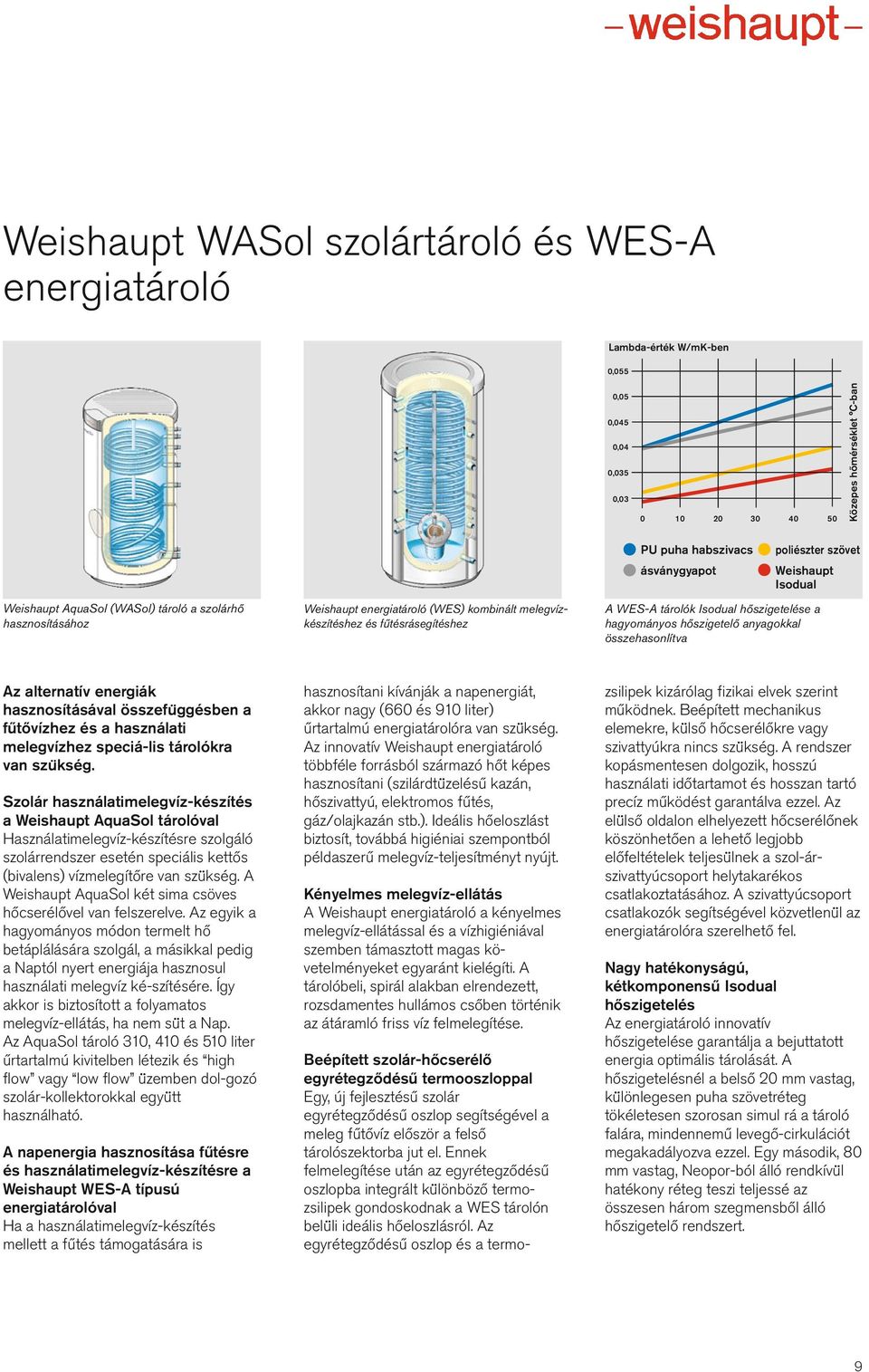

9 Weishaupt WASol szolártároló és WES-A energiatároló Lambda-érték W/mK-ben 0,055 0,05 0,045 0,04 0,035 0, Közepes hőmérséklet C-ban Weishaupt AquaSol (WASol) tároló a szolárhő hasznosításához Weishaupt energiatároló (WES) kombinált melegvízkészítéshez és fűtésrásegítéshez PU puha habszivacs ásványgyapot poliészter szövet Weishaupt Isodual A WES-A tárolók Isodual hőszigetelése a hagyományos hőszigetelő anyagokkal összehasonlítva Az alternatív energiák hasznosításával összefu ggésben a fűtővízhez és a használati melegvízhez speciá-lis tárolókra van szu kség. Szolár használatimelegvíz-készítés a Weishaupt AquaSol tárolóval Használatimelegvíz-készítésre szolgáló szolárrendszer esetén speciális kettős (bivalens) vízmelegítőre van szu kség. A Weishaupt AquaSol két sima csöves hőcserélővel van felszerelve. Az egyik a hagyományos módon termelt hő betáplálására szolgál, a másikkal pedig a Naptól nyert energiája hasznosul használati melegvíz ké-szítésére. Így akkor is biztosított a folyamatos melegvíz-ellátás, ha nem suẗ a Nap. Az AquaSol tároló 310, 410 és 510 liter űrtartalmú kivitelben létezik és high flow vagy low flow u zemben dol-gozó szolár-kollektorokkal egyuẗt használható. A napenergia hasznosítása fűtésre és használatimelegvíz-készítésre a Weishaupt WES-A típusú energiatárolóval Ha a használatimelegvíz-készítés mellett a fűtés támogatására is hasznosítani kívánják a napenergiát, akkor nagy (660 és 910 liter) űrtartalmú energiatárolóra van szu kség. Az innovatív Weishaupt energiatároló többféle forrásból származó hőt képes hasznosítani (szilárdtu zelésű kazán, hőszivattyú, elektromos fűtés, gáz/olajkazán stb.). Ideális hőeloszlást biztosít, továbbá higiéniai szempontból példaszerű melegvíz-teljesítményt nyújt. Kényelmes melegvíz-ellátás A Weishaupt energiatároló a kényelmes melegvíz-ellátással és a vízhigiéniával szemben támasztott magas követelményeket egyaránt kielégíti. A tárolóbeli, spirál alakban elrendezett, rozsdamentes hullámos csőben történik az átáramló friss víz felmelegítése. Beépített szolár-hőcserélő egyrétegződésű termooszloppal Egy, új fejlesztésű szolár egyrétegződésű oszlop segítségével a meleg fűtővíz először a felső tárolószektorba jut el. Ennek felmelegítése után az egyrétegződésű oszlopba integrált ku lönböző termozsilipek gondoskodnak a WES tárolón belu li ideális hőeloszlásról. Az egyrétegződésű oszlop és a termozsilipek kizárólag fizikai elvek szerint működnek. Beépített mechanikus elemekre, ku lső hőcserélőkre vagy szivattyúkra nincs szu kség. A rendszer kopásmentesen dolgozik, hosszú használati időtartamot és hosszan tartó precíz működést garantálva ezzel. Az elu lső oldalon elhelyezett hőcserélőnek köszönhetően a lehető legjobb előfeltételek teljesu lnek a szol-árszivattyúcsoport helytakarékos csatlakoztatásához. A szivattyúcsoport csatlakozók segítségével közvetlenu l az energiatárolóra szerelhető fel. Nagy hatékonyságú, kétkomponensű Isodual hőszigetelés Az energiatároló innovatív hőszigetelése garantálja a bejuttatott energia optimális tárolását. A hőszigetelésnél a belső 0 mm vastag, ku lönlegesen puha szövetréteg tökéletesen szorosan simul rá a tároló falára, mindennemű levegő-cirkulációt megakadályozva ezzel. Egy második, 80 mm vastag, Neopor-ból álló rendkívu l hatékony réteg teszi teljessé az összesen három szegmensből álló hőszigetelő rendszert. 9

10 modul hydraulic modul solar. Weishaupt rendszermegoldások Mindent egy kézből A Weishaupt szállítási program olyan teljes körű rendszermegoldásokat kínál, amelyek sokféle, egymással gondosan összehangolt funkcionális komponensből állnak. Korszerű, egyszerűen kezelhető szabályozóelektronika vezérli a hagyományos vagy regeneratív módon előállított hő mindenkor optimális felhasználását a szabályozó. Ezenkívu l ku lönböző hidraulikus egységek segítségével a hő elosztását is irányítja. Ezért egy, Weishaupt gyártmányú hőszivattyúval vagy fűtőrendszerrel kombinált Weishaupt szolárrendszer a hatékonyság, a kényelem és a hosszú használati időtartam tekintetében egészen ku lönleges előnyöket kínál. B1 szolárrendszer fűtőkör kondenzációs kazán 1 FS #L # # EM B61 M1 M41 M szolárszabályozó # A hálózat Netz AB A M B M3 B3 B10 F3 M7 WCM-Sol hálózat Netz # 1 e-bus 3 M1 4 vṫ v B11 energiatároló Berendezéspélda kondenzációs fűtőkészu lékkel kombinált szolárberendezésre 10

11 Műszaki adatok Méretek Weishaupt WS-F1 szolárrendszer K1 / K ömeg / felu let Kollektor H / Sz / Ma 09/134/108 kg 4 Bruttó felu let m,58 Abszorber felu let m,30 Fénybelépési felu let m,3 Anyag Abszorber anyaga alumínium lemez vörösréz csővel, lézerhegesztett kivitel Abszorber bevonata 3-rétegű szelektív bevonat Keret anyaga alumínium profil Hőszigetelő anyag ásványgyapot ömítőanyag EPDM Borítás szoláru veg, 1. osztály Hőnyereség Kollektor-teljesítmény A Weishaupt szolárkollektorok nagy hatékonyságúak kwh/m /év > 55 és így létesítésu khöz támogatások vehetők igénybe, mivel a Kék Angyal cím követelményeinek is megfelelnek. Hőteljesítmény kollektoronként Bevizsgálási paraméterek: besugárzás erőssége 1000 W/m kw 1,63 a = 0 C, m = 50 C a kollektornál mérve Szabványok EN 1975 Vizsgálatok ermodinamikai és Hőtechnikai Intézet (Németország) vizsgálati jelentés: 06COL4760EM01 DIN CERCO tanúsítvány, Solar Keymark Weishaupt WS-F szolárrendszer K3 / K4 ömeg / felu let Kollektor H / Sz / Ma 070/11/99 kg 40 Bruttó felu let m,51 Abszorber felu let m,31 Fénybelépési felu let m,33 Anyag Abszorber anyaga alumínium lemez vörösréz csővel, lézerhegesztett kivitel Abszorber bevonata 3-rétegű szelektív bevonat Keret anyaga alumínium profil Hőszigetelő anyag ásványgyapot ömítőanyag EPDM Borítás szoláru veg, 1. osztály Hőnyereség Kollektor-teljesítmény A Weishaupt szolárkollektorok nagy hatékonyságúak kwh/m /év > 55 és így létesítésu khöz támogatások vehetők igénybe, mivel a Kék Angyal cím követelményeinek is megfelelnek. Hőteljesítmény kollektoronként Bevizsgálási paraméterek: besugárzás erőssége 1000 W/m kw 1,63 a = 0 C, m = 50 C a kollektornál mérve Szabványok EN 1975 Vizsgálatok ermodinamikai és Hőtechnikai Intézet (Németország) vizsgálati jelentés: 09COL8470EM01 DIN CERCO tanúsítvány, Solar Keymark
