1 OKF-CK 22 síkkollektorok Szerelési- és üzembehelyezési útmutató szabadon történő telepítéshez Term. sz alapkészlet OKF kollektorokhoz Term. sz kieg. készlet OKF kollektorokhoz 5 Méretek, műszaki adatok Vízoldali áramlási ellenállások Vízoldali kötési megoldások 16 Olvassa el figyelmesen a szerelési útmutatót, mielőtt a kollektorok felszerelését elkezdi. Gondosan tartsa be az útmutatóban leírtakat, hogy a készreszerelt berendezés hatékonyan működjön és hosszú élettartama legyen. 1. Általános ismertető Szerelés álló beépítési helyzetben Tartalom oldal 1 Általános ismertető Információk a szerelési- és üzembehelyezési 1 útmutató használatához Jelmagyarázat Felelősség Szerzői jogok védelme 1 2 Biztonsági követelmények Rendeltetésnek megfelelő alkalmazás/üzembe 2 helyezés 2.2 Személyzeti követelmények Veszélyhelyzetek elkerülése Kapcsolódó szakanyagok Napkollektoros rendszerek telepítésével 2 kapcsolatos fontosabb szabványok, előírások, EU-irányelvek 3 Szállítás és karbantartás. 2 4 Szerelési munkák Álló, szabadon telepített kollektorok szerelési 3 alapkészlete Bővítőkészlet álló, szabadon telepített 4 kollektorokhoz Háromszög-tartórács, hajlásszögek Háromszög-tartórács összeállítása A tartószerkezet összeszerelése A kollektorok rögzítése Rögzítési helyek padlószerkezethez, szerelés 10 acéltartóra. 4.8 Rögzítés beton talpkövekhez Hőmérséklet-érzékelő telepítése Kollektorok bekötése Információk a szerelési és üzembehelyezési útmutató használatához Az útmutató a kollektorok biztonságos szereléséhez és üzembehelyezéséhez szolgál. A szerelési munkák megkezdése előtt kérjük gondosan olvassa át. A biztonságos munkavégzés érdekében az előírásokat be kell tartani. Az útmutatót célszerű a Regusol szolár-blokk vagy a tároló mellett elhelyezni, hogy szükség esetén rendelkezésre álljon. 1.2 Jelmagyarázat Baleseteknek, a berendezések károsodásának és üzemviteli problémáknak az elkerülésére az útmutatóban az alábbi biztonsági szimbolumokat használjuk. Felhívja a figyelmet azokra a veszélyekre, amelyek személyi sérüléseket okozhatnak Felhívja a figyelmet azokra a veszélyekre, amelyek a termék károsodásához vezetnek Felhívja a figyelmet hasznos ötletekre vagy információkra, amelyek a szereléssel vagy az üzembehelyzéssel kapcsolatosak. 1.3 Felelősség Azokért a károkért, üzemzavarokért, amelyek jelen útmutatóban leírtak be nem tartásából adódnak, a gyártó nem vállal felelősséget. 1.4 Szerzői jogok védelme Jelen útmutatót bizalmasan kell kezelni. Használata kizárólag a berendezésekkel kapcsolatban álló személyek számára megengedett. A gyártó írásbeli engedélye nélkül harmadik fél számára nem adható át. 1

2 2. Biztonsági követelmények Az alkalmazott elektronikus szabályozó működési leírása A síkkollektorok fejlesztése és gyártása a jelenleg Az alkalmazott elektronikus szabályozóhoz megadott hidraulikus kapcsolás rendelkezésre álló műszaki ismeretek, érvényes szabályok és Az alkalmazott hőtároló használati- és szerelési útmutatója előírások alapján történt, amelyek alapján a termék Az alkalmazott tágulási tartály használati- és szerelési üzembiztosnak minősül. útmutatója Ennek ellenére a kollektorok alkalmazása során Az alkalmazott egyéb berendezések használati- és szerelési kialakulhatnak veszélyhelyzetek, amennyiben a rendszert útmutatói nem képzett szakemberek szakszerűtlenül, nem az További információk az alábbi internet-címeken: előírásoknak megfelelően építik meg Rendeltetésnek megfelelő alkalmazás / üzembehelyezés Megfelelő üzembiztonság csak a rendszer rendeltetésnek megfelelő alkalmazásával teljesíthető. A szerelési munkákat és az üzembehelyezést csak képzett szakember vagy szakcég végezheti. A kivitelezés során a vonatkozó előírásokat és szabályokat be kell tartani, továbbá a tetőszerkezeten végzett minden tevékenységnél a balesetvédelmi és óvó rendszabályokat különösen szigorúan be kell tartani. A kollektorok nem rendeltetésnek megfelelő és/vagy más célú alkalmazása nem megengedett. Az ebből eredő esetleges károkra vonatkozó, a gyártó és/vagy meghatalmazottja elleni kártérítési igények lehetősége kizárva. 2.2 Személyzeti követelmények A szerelést, a karbantartási és a javítási munkákat kizárólag képzett szakemberek végezhetik. Nem megfelelő képzettséggel végzett munka balesetveszélyt jelent! A szakszerűtlen megoldások személyi sérüléseket és jelentős anyagi károkat okozhatnak. Ezért: Szerelési tevékenységet csak az alábbiakban felsorolt szakképzettséggel rendelkező személyek végezhetnek: Víz- és központi fűtésszerelő szakképesítéssel rendelkező, megfelelő szakmai gyakorlatot szerzett szakemberek, akik ismerik az erre a szakterületre vonatkozó szabványokat és szakmai előírásokat és a munkavégzés során előforduló veszélyhelyzetek felismerik és megfelelően kezelik. Villanyszerelő szakképesítéssel rendelkező, megfelelő szakmai gyakorlatot szerzett szakemberek, akik ismerik az erre a szakterületere vonatkozó szabványokat és szakmai előírásokat és a munkavégzés során előforduló veszélyhelyzetek felismerik és megfelelően kezelik. Tetőfedő szakképesítéssel rendelkező, megfelelő szakmai gyakorlatot szerzett szakemberek, akik ismerik az erre a szakterületere vonatkozó szabványokat és szakmai előírásokat és a munkavégzés során előforduló veszélyhelyzetek felismerik és megfelelően kezelik. 2.3 Veszélyhelyzetek elkerülése Balesetveszély és egyéb veszélyes események elkerülése érdekében jelen útmutatóban leírtakat be kell tartani. 2.4 Kapcsolódó szakanyagok A kollektorokkal és kollektoros rendszerekkel kapcsolatosan, jelen útmutatón túlmenőleg fontos szakanyagokat a következőkben adjuk meg: 2.5 Napkollektoros rendszerek telepítésével kapcsolatos fontosabb szabványok, előírások, EU-irányelvek DIN EN Napkollektoros berendezések és rendszerelemei, Kollektorok, 1. rész: Általános követelmények DIN EN Napkollektoros berendezések és rendszerelemei, Tipizált berendezések, 1. rész: Általános követelmények DIN EN Napkollektoros berendezések és rendszerelemei, Egyedi berendezések, 1. rész: Általános követelmények DIN Hatások a tartószerkezetre, 4. rész: szélterhelés DIN Hatások a tartószerkezetre, 5. rész: hó- és jégterhelés DIN Műszaki berendezések szigetelési munkái DIN Épületek villamos hálózatai DIN VDE 0185 Villámvédelem DIN VDE 0100 Erősáramú berendezések létesítése 1000 V- ig A területileg érvényes szabványokat és irányelveket be kell tartani. 3. Szállítási és alkalmazási feltételek Kollektorok szabadban történő tárolása A kollektorokat üvegfelülettel felfelé kell tárolni. Szabadban ne takarjuk le. Fólia alatti párakicsapódás károsodásokat okozhat. A kollektorokat ne tegyük közvetlen padlóra, helyezzünk alájuk talpfákat. Ügyeljünk arra, hogy az üvegfelület ne karcolódjon meg. Egymásra helyezésnél távtartóként használjunk pl. falécet. Amennyiben falszerkezethez támasztjuk, ferdén, legalább 15 fokos dőlésszöget alkalmazzunk. Távtartót ekkor is használjunk, de ne kartonpapírt helyezzünk a kollektorok közé. Szakszerűtlen tárolás esetén a nedvesség a szellőnyílásokon keresztül a készülékbe kerülhet. Alkalmazási tartomány A kollektorok használati melegvíz készítéséhez és fűtésrásegítésre alkalmazhatóak. A hőhordozó víz-glikol keverék, az ellátó hidraulikus áramkör zárt rendszerű, tágulási tartállyal is biztosított. Nem megengedettek azok az üzemi körülmények, amelyeknél a kollektorban tartósan harmatpont alatti hőmérsékleti viszonyok alakulnak ki. (Pl. a kollektorokat közvetelenül a hőszivattyú áramkörébe kötjük be.) Túlhőmérséklet elleni védelem Amennyiben 4 db-nál több, álló helyzetű, reflexió-mentes OKF kollektort építünk be, a berendezés károsodásának elkerülése érdekében tartsuk be a Műszaki információk -ban közölteket. Fagyvédelem A rendszerben leürítés után is maradhat folyadék. Fagyvédővel nem kevert vizet soha ne hagyjon a kollektorokban. BDH Információs lapok, 17.sz. (BDH Infoblätter Nr.17. Thermische Solaranlagen Teil 1, 2 und 3) BDH Információs lapok, 27.sz. (BDH Infoblätter Nr.27. Solare Heizungsunterstützung Teil 1 und 2) Az alkalmazott keringető szivattyú használati útmutatója Az alkalmazott elektronikus szabályozó használati- és szerelési útmutatója Fel nem töltött rendszerbe beszerelt kollektorok Készreszerelt, napsütésnek kitett, de fel nem töltött rendszernél a kollektorkötések tömítései sérülhetnek. A kötéseket közvetlen a feltöltés előtt kell elkészíteni, vagy kollektorokat a feltöltésig le kell takarni. 2

3 4. Szerelési munkák 4.1 Álló, szabadon telepített kollektorok szerelési alapkészlete Szabadon telepített kollektorok szerelési alapkészlete, term. sz ( a kollektorok nem tartoznak a készlethez) számjel szerelvény megnevezése mennyiség (db) 1 előszerelt támszerkezet kollektorhoz 2 2 hatlapfejű csavar M8 x M8 önzáró kivitelű csavaranya 2 4 tartósín, L=1.202 mm, 2 db kollektor-kapoccsal 2 5 sarokszorító 4 6 csavaralátét Ø8,4 4 7 hatlapfejű csavar M8 x kollektor-tartó 2 9 tömítőgyűrű ½ 2 10 forrasztoldatos csatlakozó flexibilis bekötő fémtömlőhöz, G ½ külső menettel x Ø18 mm 2 3

4 4.2 Bővítő-készlet, álló, szabadon telepített kollektorokhoz Tetősík feletti kollektorok szerelési alapkészlete, term. sz ( a kollektorok nem tartoznak a készlethez) számjel szerelvény megnevezése mennyiség (db) 1 előszerelt támszerkezet kollektorhoz 1 2 hatlapfejű csavar M8 x M8 önzáró kivitelű csavaranya 1 4 tartósín, L=1.168 mm, 1 db kollektor-kapoccsal 2 5 sarokszorító 2 6 csavaralátét Ø8,4 2 7 hatlapfejű csavar M8 x kollektor-tartó 2 9 tartósín összekötő 2 10 tömítőgyűrű ½ 2 11 hőszigetelt flexibilis fémtömlő, kollektorok vízoldali összekötéséhez, 250 mm 1 4

5 4.3 Háromszög-tartórács, hajlásszögek 5

6 4.4 Háromszög- tartórács összeállítása 6

7 4.5 A tartószerkezet összeszerelése 7

8 4.6 A kollektorok felszerelése 8

9 9

10 4.7 Rögzítési helyek padlószerkezethez, szerelés acéltartóra 10

11 4.8 Rögzítés beton talpkövekhez 11

12 12

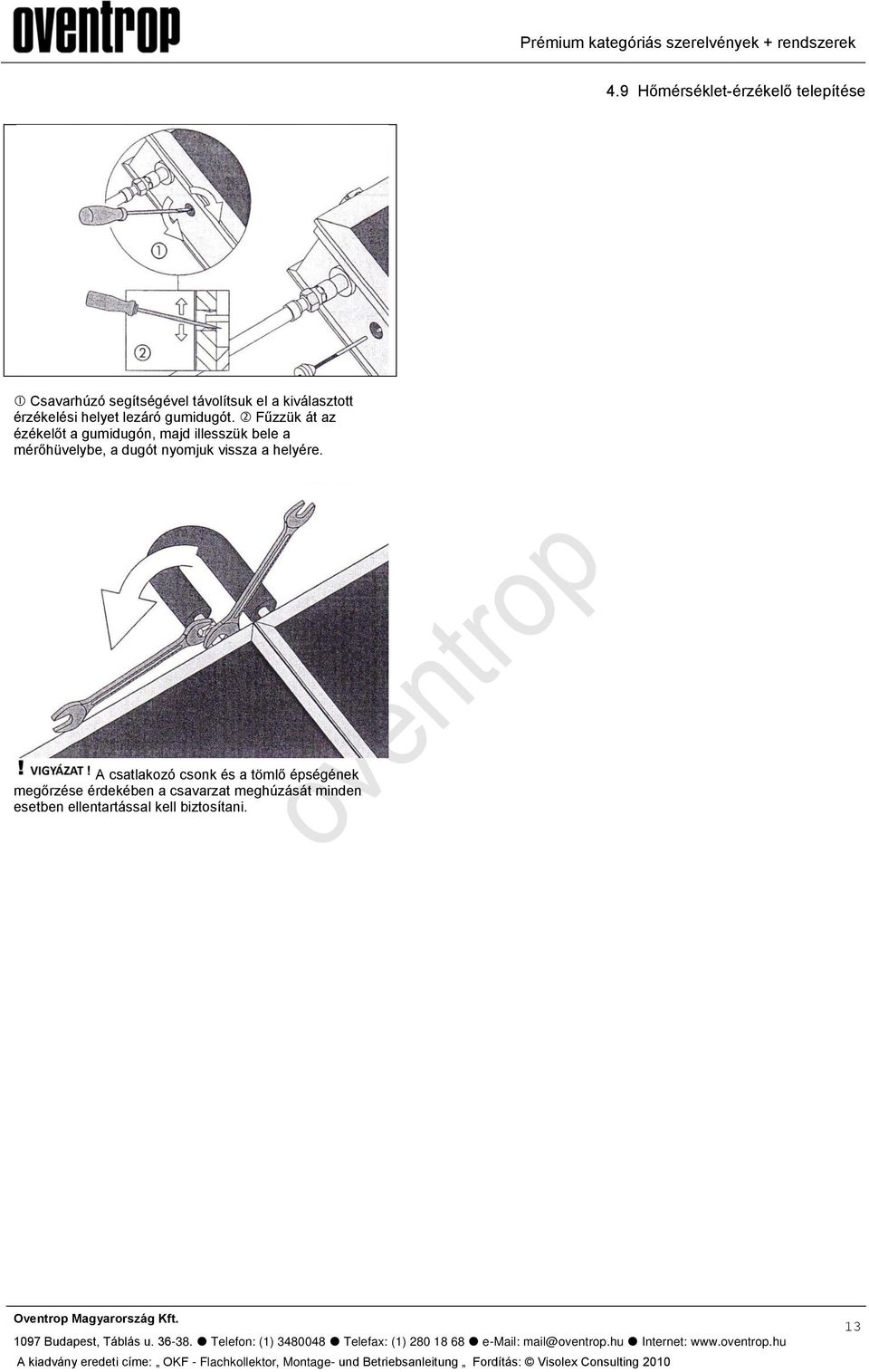

13 4.9 Hőmérséklet-érzékelő telepítése Csavarhúzó segítségével távolítsuk el a kiválasztott érzékelési helyet lezáró gumidugót. Fűzzük át az ézékelőt a gumidugón, majd illesszük bele a mérőhüvelybe, a dugót nyomjuk vissza a helyére. A csatlakozó csonk és a tömlő épségének megőrzése érdekében a csavarzat meghúzását minden esetben ellentartással kell biztosítani. 13

14 5. Méretek, műszaki adatok OKF-CK 22 síkkollektor műszaki jellemző megnevezése mértékegység műszaki jellemző értéke bruttófelület m2 2,24 külső méretek (magasság x szélesség) mm 1930x1160 hasznos felület m2 2,02 vízoldali csatlakozás G1/2 külsőmenetes tömeg kg 42 abszorpciós hatásfok (a) % 95 emissziós tényező (e) % 5 hőátviteli tényező (c) % 96 kollektor beépítési hajlásszöge tetőszerkezetere szerelve vagy szabadon telepítve fok kollektor beépítési hajlásszöge tetőszerkezetbe szerelve fok kollektor beépítési hajlásszöge fok kollektor-hőmérséklet üzemszüneti állapotban 1000 W/m2 és 30 ºC környezeti jellemzők mellett ºC 208 max. megengedett üzemnyomás bar 10 energia-hozam kwh/m2 > 525 űrtartalom Liter 1,24 üvegborítás - 4 mm-es biztonsági szolár-üveg, reflexió-mentes bevonattal hőmérséklet-érzékelő hüvelymérete mm 6 abszorber - lézerhegesztett aluminium hővezető lemez és vörösrézcső 14

15 5.1 Vízoldali áramlási ellenállások OKF-CK 22 síkkollektor Az OKF-CK22 síkkollektorok áramlási ellenállása 15

16 5.2 Vízoldali kötési megoldások OKF-CK 22 síkkollektor Párhuzamos kötések alkalmazása esetén biztosítani kell az egyes kollektormezők hidraulikai teljesítményigényét. Szükség esetén célszerű beszabályozó szelepet beépíteni. Műszaki változtatás joga fenntartva. Gyártó: F.W. OVENTROP GmbH & Co. KG Paul-Oventrop Strasse 1. Németország Forgalmazó: H-1097 Budapest, Táblás u Telefon: (1) Telefax: (1)
