1 DuoControl CS Használati utasítás Beszerelési utasítás Kérjük a jármüben tartani! Kényelem útközben

2 DuoControl CS Felhasználás A DuoControl CS lakókocsikban és lakóautókban használható, automatikus átkapcsolóval felszerelt biztonsági nyomásszabályozó készülék két gázpalack csatlakoztatásához. A gáznyomásszabályozó készülék a kilépő gáz nyomását állandó 30 mbar vagy 50 mbar (típus szerint) értéken tartja a bemenő nyomás megengedett 0,6 16 bar értéke esetén. A gázpalack a gáznyomásszabályozóhoz történő csatlakoztatásához feltétlenül szükség van biztonsági gázelzáró szeleppel ellátott nagynyomású tömlőkre (SBS). Az ehhez szükséges nagynyomású tömlőket az Európán forgalomban lévő gázpalackokhoz a Truma vállalaton keresztül lehet beszerezni (lásd 11. oldal). Baleset esetén, ha a kioldóra 3,5 g ± 0,5 g * nagyságú lassulás hat, a beépített ütközésérzékelő megszakítja a gázáramlást. Zárt helyiségekben (háztartásban, mobilházakban), tengeri csónakokon vagy 0-ás robbanásveszélyes zónában (pl. tartálykocsikban) nem szabad használni a gáznyomásszabályozó készüléket. A DuoControl CS készülék Németországban iparilag használt gépjárművekben nem használható (BVG D 34). A nyomásszabályozó készülékeket és a tömlőket a gyártás napjától számítva legalább 10 évenként (ipari felhasználás esetén 8 évenként) ki kell cserélni. Ezért az üzemeltető felel. * Közepes súlyú gépjárművek esetében megfelel kb km/h ütközési sebességnek szilárd akadályba történő ütközésnél. Utasítások utazás közbeni fűtéshez: A után forgalomba helyezett lakóautóknál a 2001/56/EK számú, valamint a 2004/78/EK és 2006/119/EK számú kiegészítő fűtőberendezésekre vonatkozó irányelvek előírják a folyékonygáz fűtőberendezések utazás közbeni üzemeltetéséhez biztonsági zárószerkezet használatát, amely megakadályozza, hogy a baleset folyamán leszakadt vezeték következtében akaratlanul gáz lépjen ki. A Truma gyártmányú beépített ütközésérzékelővel felszerelt DuoControl CS gáznyomásszabályozó készülék kielégíti az integrált biztonsági gázelzáró szeleppel rendelkező (SBS), a nagynyomású tömlőkkel együtt, valamennyi ide vonatkozó fontos szabványt, előírást és irányelvet, és megengedi a gázberendezés utazás közbeni használatát egész Európában. A lakókocsik utazás közbeni fűtéséhez ugyancsak javasoljuk a biztonsági felszerelés használatát. A előtt forgalomba helyezett gépjárművek esetében nincs korlátozás a gázberendezés utazás közbeni használatához.** ** Kivétel Franciaország: Franciaországban a gázberendezés utazás közbeni használata csak a után forgalomba helyezett típusengedélyezett gépjárművekben megengedett. Régebbi gépjárművekben a gázberendezés menet közbeni használata biztonsági zárószerkezettel együtt sem engedélyezett. Azokat a gázpalackokat, amelyek nincsenek csatlakoztatva a gázrendszerhez, mindig lezárva és védőkupakkal ellátva kell tárolni. A csatlakoztatott gázpalackokban lévő gáz üzemanyagnak és nem veszélyes anyagnak számít (ADR mentesség a és e fejezetek értelmében). 2

3 Használati utasítás Alkalmazott jelek A jel lehetséges veszélyekre utal. Utalás tájékoztatásra és javaslatokra. A DuoControl CS gáznyomásszabályozó készülék üzemeltetéséhez előírás szerint kötelező az álló helyzetű palackok használata, amelyekből a gáz elvétele gázfázisból történik. Az üzemeltetéshez tilos használni olyan gázpalackokat, amelyekből a gáz elvétele folyadékfázisból történik (pl. targoncákhoz), mert azok a gázberendezés károsodását okozzák. A forgógomb (a) segítségével kézileg meg lehet határozni, hogy melyik palack legyen az üzemben lévő ill. tartalék palack. d b d Üzembe helyezés Szükség esetén nyissuk ki a gáz távkapcsolót. Példaként csavarjuk balra a forgógombot (a) ütközésig (bal oldali csatlakozó = üzemben lévő palack). Csatlakoztassuk a gázpalackot és ellenőrizzük, hogy valamennyi csavaros tömlőcsatlakozás szabályszerű állapotban van-e. Nyissuk ki mindkét gázpalack szelepét. Erősen nyomjuk meg a nagynyomású tömlőn a biztonsági gázelzáró szelep gombját (d) zöld nyomógomb. A figyelőablak kijelzése zöld színűre változik. Szükség esetén (pl. első alkalommal történő beépítés után, vagy ha a gázpalack véletlenül nekiütközik a gáznyomásszabályozó berendezésnek) nyomjuk meg a zöld újraindító gombot a DuoControl CS készüléken (az ütközésérzékelő kioldószerkezetének visszaállítása). Átkapcsolás a c Ha az üzemben lévő palackban a nyomás 0,6 bar alá esik, akkor a DuoControl CS készülék automatikusan átkapcsol és a második gázpalackból megy a gáz. A figyelőablak kijelzése piros színűre változik. A figyelőablakon (b) látható az üzemben lévő palack állapota zöld = gáz az üzemben lévő palackból piros = gáz a tartalék palackból. A Truma vállalat tartozékként távkijelzőt szállít (cikksz ), amely a gépjármű belterében jelzi az üzemben lévő palack állapotát. Nagy hidegben, valamint hosszabb ideig tartó nagy gázfogyasztás esetén a gáz nyomása 0,6 bar alá eshet, holott a palackban még van gáz. Ennek következtében megtörténhet, hogy a gázfogyasztás egyidejűleg mindkét palackból történik. Szükség esetén bármikor megváltoztatható a forgógomb helyzete. 3

4 A forgógombot (a) mindig ütközésig kell fordítani jobbra vagy balra (a közepes helyzet előidézi, hogy mindkét palackból egyidejűleg történik a gázfogyasztás). Gázszint Alaphelyzetben (üzemben lévő palack bal oldalon, tartalék palack jobb oldalon) a következő kijelzés látható: Állapotjelző (b) zöld = gázfogyasztás a bal oldali palackból (üzemben lévő palack). Állapotjelző (b) piros = gázfogyasztás a jobb oldali palackból (tartalék palack), csatlakoztatás a bal oldali palackhoz és a gázszint ellenőrzése. Gázpalack csere A nagynyomású tömlők fel- és lecsavarozásához kérjük, használja a mellékelt felcsavaró segédeszközt. Ez biztosítja a szükséges meghúzónyomatékot és megakadályozza a csavarkötés sérülését, amely helytelen szerszám használatából ered. Maradék gáz: Ne dohányozzunk, ne használjunk nyílt lángot! A DuoControl CS készülék lehetővé teszi az üres palack cseréjét anélkül, hogy meg kellene szakítani a fogyasztó készülékek üzemeltetését. A bemenő csonkba beépített visszacsapó szelepek megakadályozzák a gáz kiáramlását, ha rövid ideig csak egy gázpalack van csatlakoztatva ( Üzemeltetés csak egy palackkal ). A forgógombot (a) fordítsuk el 180 -kal ill. egy fél fordulattal ütközésig és az előbbi tartalék palack lesz az üzemben lévő palack. A palackcsere után a teli palack újra tartalék palackként áll rendelkezésre. Az állapotjelző (b) kijelzése zöld színre vált. Zárjuk el az üres gázpalack szelepét. Csavarjuk le a gázpalackról a nagynyomású tömlőt, ill. amennyiben van, vegyük le a csőadaptert. Csavarjuk fel a nagynyomású tömlőt a teli gázpalackra, ill. amennyiben van, húzzuk fel a csőadaptert. Nyissuk ki a teli gázpalack szelepét. Nyomjuk meg a biztonsági gázelzáró szelep gombját (d) (lásd Üzembe helyezés ). Az állapotjelző (b) zöld színű marad. A csatlakoztatás után röviden fordítsuk vissza a forgógombot (a) a teli palackra, hogy kiengedjük a berendezésből a levegőt (fogyasztó készülékek működése közben). Minden beavatkozás után ellenőrizzük a tömlőcsatlakozás tömítettségét a palack szelepén (lásd Nagynyomású rész tömítettségének ellenőrzése ). Tömlőcsere A nagynyomású tömlők fel- és lecsavarozásához kérjük, használja a mellékelt felcsavaró segédeszközt. Ez biztosítja a szükséges meghúzónyomatékot és megakadályozza a csavarkötés sérülését, amely helytelen szerszám használatából ered. 4

5 Maradék gáz: Ne dohányozzunk, ne használjunk nyílt lángot! Zárjuk el a gázpalack szelepét. Csavarjuk le a nagynyomású tömlőt a gázpalackról (ill. a csőadapterről) és a DuoControl CS készülék bemenetéről. A tömlő cseréjekor gondoskodjunk arról, hogy a tömlőhöz mellékelt tömítés (tömlő kimenete szabályozó bemenete) szabályszerűen legyen beépítve és nem sérült. Javasoljuk a tömítés (cikksz ) cseréjét minden tömlőcsere alkalmával. Csavarjuk fel az adott országban használatos nagynyomású tömlőt a DuoControl CS készülék bementére és a palackra (ill. csőadapterre). Nyissuk ki a gázpalack szelepét. Nyomjuk meg a biztonsági gázelzáró szelep gombját és szükség esetén a visszaállító gombot (lásd. Üzembe helyezés ). Minden beavatkozás után ellenőrizzük a tömlőcsatlakozás tömítettségét a palack szelepén és a DuoControl CS készülék bemenetén (lásd Nagynyomású rész tömítettségének ellenőrzése ). Üzemeltetés csak egy gázpalackkal A DuoControl CS készüléket csak egy palackkal is üzemeltethetjük. A bemeneti csonkba beépített visszacsapó szelepek megakadályozzák a gáz kiáramlását a szabad csonkon keresztül. Egypalackos üzemeltetés esetén a szabad bemenetet le kell zárni a mellékelt vakdugóval (sárgaréz). Fordítsuk a forgógombot az üzemben lévő palack irányába. Nagynyomású rész tömítettségének ellenőrzése Megfelelő szerrel ellenőrizni kell a nagynyomású tömlők csavarkötéseinek tömítettségét a gázpalack szelepén és a DuoControl CS készüléken pl. az EN nek megfelelő szivárgáskereső spray-vel. Ezért az üzemeltető felel. Kisnyomású rész tömítettségének ellenőrzése (maximális ellenőrző nyomás 150 mbar) Ellenőrzés csak szakember által! Valamennyi fogyasztót le kell állítani. Nyissuk ki a zárószelepeket és szükség esetén a gáz távkapcsolót. Csavarjuk le az ellenőrző csatlakozás csavarkupakját (e) és csatlakoztassuk az ellenőrző szivattyút az ellenőrző tömlővel az ellenőrző csatlakozáshoz. Vegyük le az ellenőrző szelep védőkupakját (f) és a villáskulcs segítségével (villanagyság 6 mm) fordítsuk el a szelepet 90 -kal az óramutató járásának irányába. 5

6 e f Nyomásszabályozó készülékeket és tömlővezetékeket a gyártás napjától számítva legalább 10 évenként (ipari felhasználás esetén 8 évenként) ki kell cserélni. Ezért az üzemeltető felel. Tartozékok Ellenőrizzük a tömítettséget (pl. Németországban a G 607 szerint). A gázberendezés szivárgása esetén zárjuk el a gázpalack szelepét, azonnal javíttassuk meg a gázberendezést szakemberrel és időközben ne nyissuk ki a gázpalack szelepét. Az ellenőrzés sikeres elvégzése után feltétlenül fordítsuk vissza ütközésig az ellenőrző szelepet 90 -kal az óramutató járásával ellentétesen és helyezzük fel a védőkupakot. Újra csavarjuk vissza a csavarkupakot az ellenőrző csatlakozásra. Karbantartás A DuoControl CS gáznyomásszabályozó készülék nem igényel karbantartást. A gázberendezés ismételt felülvizsgálatát Németországban 2 évenként folyékonygázzal működő berendezésekhez értő szakembernek (DVFG, TÜV, DEKRA) kell végeznie. Erről megfelelő tanúsítványt (G 607) kell kiállítani. Azokban az országokban, ahol nem kötelező a vizsgálat, javasoljuk a gázberendezés 2 évenkénti ellenőrzését a saját biztonságuk érdekében. Nagynyomású tömlők lásd 11. oldal Csatlakozótömlő 1,5 m külön gázpalackok csatlakoztatására G.5-ös csatlakozó Németországban (cikksz ) Póttömítő nagynyomású csatlakozáshoz M20 x 1,5 (G.13) (cikksz ) Távkijelző (EisEx készülékkel együtt) a gázszint állapotának kijelzésére a gépjármű belterében. (cikksz ) EisEx, szabályozó melegítője (cikksz ) 90 -os ívelt csavarkötés (cikksz ) Kiegészítő készlet szükséges, ha a gázpalackok távolsága nagyobb mint 100 cm (cikksz ) Gáz távkapcsoló a gázellátás elzárásához a gépjármű belteréből GS 8 (cikksz ) GS 10 (cikksz ) 6

7 Műszaki adatok (az EN szabvány, ill. a Truma vizsgálati kritériumai alapján) Gázfajta folyékonygáz (propán / bután) Bemenő nyomás 0,6 16 bar Kimenő nyomás típus szerint 30 mbar vagy 50 mbar Szabályozó teljesítménye 1,5 kg/h Szabályozó bemenete külső csavarmenet M20 x 1,5 kívül (G.13) Szabályozó kimenete vágógyűrűs csavarkötés 8 mm vagy 10 mm Javasolt meghúzónyomaték 3 5 Nm hollandi anyához M20 x 1,5 (G.13) Kioldóérték vízszintesen 3,5 g ± 0,5 g Megfelelőségi nyilatkozat A DuoControl CS gáznyomásszabályozó készülék kielégíti a 97/23/EK számú nyomás alatti készülékekre vonatkozó irányvonalat az EN 13786/B szabvány és a 2004/78/EK irányvonal VIII. melléklete Biztonsági követelmények folyékonygáz égetésével üzemeltetett fűtőkészülékek és fűtőberendezések alkalmazása esetén. Beszerelési utasítás Maradék gáz: Ne dohányozzunk, ne használjunk nyílt lángot! Az összeszerelést csak szakember végezheti! A gáznyomásszabályozó készülék szabályszerű működésének biztosítására a készüléket stabil falra / fedélre kell szorosan felcsavarozni (4 csavarral). A beépítés előtt feltétlenül el kell olvasni és meg kell tartani a beépítésre vonatkozó utasításokat! A DuoControl CS készüléket a kivitelezéstől függően stabil falra függőlegesen, vagy a gázpalackszekrény tetejére vízszintesen kell felszerelni. A kioldó elemnek (A) mindig függőleges helyzetben kell lennie. Beépítési méretek ~ ~ 231 ~ Termékazonosító szám CE-0085BQ0102 DG approval number: 3894 A ~ A Műszaki változtatások jogát fenntartjuk! 37,5 7

8 DuoControl CS készülék beszerelése és csatlakoztatása A DuoControl CS készüléket a bemeneti oldalon M20 x 1,5 (G 13) méretű külső menet segítségével a nagynyomású vezetékre, a kimeneti oldalon 8 mm vagy 10 mm méretű vágógyűrűs csavarkötésen keresztül a gázcsőre csatlakoztatjuk. A 8 mm átmérőjű csővezetékekkel felszerelt 30 mbar-os berendezéseknél a mellékelt Z 10 / RVS 8 adaptert (csak kereskedők részére) kell alkalmazni. A szabadban történő használat esetén a DuoControl CS készüléket védőburkolattal védeni kell az időjárási hatásoktól. A DuoControl CS készüléket úgy kell beszerelni, hogy a nagynyomású tömlők csatlakozásai a lehető legmagasabb helyzetben legyenek, de legalább a palack szelepének szintje fölött (szaggatott vonal). A nagynyomású tömlőknek a palack szelepe felé állandóan lefelé lejtő úton kell haladniuk. A palack szelepe feletti beszerelés esetén nehezebb a folyékony halmazállapotú gáz behatolása a gáznyomásszabályozó készülékbe, elsősorban utazás közben. Válasszunk megfelelő helyzetet a DuoControl CS készülék számára különös tekintettel arra, hogy a gyári tábla olvasható legyen az állapotjelző felismerhető legyen a palack cseréjekor elkerüljük a sérüléseket megnehezítsük a folyékony halmazállapotú gáz behatolását hagyjunk helyet a Truma gyártmányú távkijelző utólagos beszerelésére feszültségmentesen vezessük a nagynyomású tömlőket. Amennyiben a gázpalackszelepek távolsága több mint egy méter, alkalmazhatjuk a kiegészítő készletet (cikksz ). > 100 cm A DuoControl CS készüléket csak úgy szabad beépíteni, hogy a nagynyomású tömlők csatlakozásai vízszintesen legyenek. 8 Rögzítsük 4 csavarral stabil falra / fedélre. Ügyelni kell a megfelelő stabilitásra.

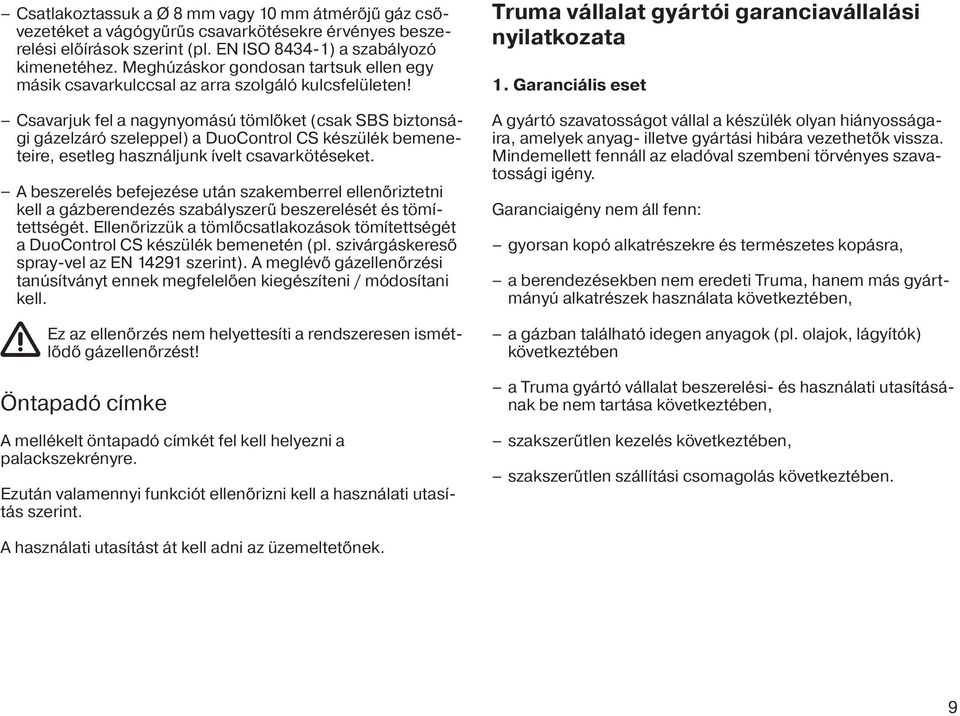

9 Csatlakoztassuk a Ø 8 mm vagy 10 mm átmérőjű gáz csővezetéket a vágógyűrűs csavarkötésekre érvényes beszerelési előírások szerint (pl. EN ISO ) a szabályozó kimenetéhez. Meghúzáskor gondosan tartsuk ellen egy másik csavarkulccsal az arra szolgáló kulcsfelületen! Csavarjuk fel a nagynyomású tömlőket (csak SBS biztonsági gázelzáró szeleppel) a DuoControl CS készülék bemeneteire, esetleg használjunk ívelt csavarkötéseket. A beszerelés befejezése után szakemberrel ellenőriztetni kell a gázberendezés szabályszerű beszerelését és tömítettségét. Ellenőrizzük a tömlőcsatlakozások tömítettségét a DuoControl CS készülék bemenetén (pl. szivárgáskereső spray-vel az EN szerint). A meglévő gázellenőrzési tanúsítványt ennek megfelelően kiegészíteni / módosítani kell. Ez az ellenőrzés nem helyettesíti a rendszeresen ismétlődő gázellenőrzést! Öntapadó címke A mellékelt öntapadó címkét fel kell helyezni a palackszekrényre. Ezután valamennyi funkciót ellenőrizni kell a használati utasítás szerint. Truma vállalat gyártói garanciavállalási nyilatkozata 1. Garanciális eset A gyártó szavatosságot vállal a készülék olyan hiányosságaira, amelyek anyag- illetve gyártási hibára vezethetők vissza. Mindemellett fennáll az eladóval szembeni törvényes szavatossági igény. Garanciaigény nem áll fenn: gyorsan kopó alkatrészekre és természetes kopásra, a berendezésekben nem eredeti Truma, hanem más gyártmányú alkatrészek használata következtében, a gázban található idegen anyagok (pl. olajok, lágyítók) következtében a Truma gyártó vállalat beszerelési- és használati utasításának be nem tartása következtében, szakszerűtlen kezelés következtében, szakszerűtlen szállítási csomagolás következtében. A használati utasítást át kell adni az üzemeltetőnek. 9

10 2. A garancia terjedelme A garancia olyan, az 1. pont szerinti hiányosságokra érvényes, amelyek az eladó és a végfelhasználó közötti adásvételi szerződés megkötése óta eltelt 24 hónapon belül lépnek fel. A gyártó ezeket a hiányosságokat utólag elhárítja, tehát saját döntése szerint utólagos javítás, vagy pótszállítmány formájában. Amennyiben a gyártó kielégíti a garanciaigényt, úgy a kijavított vagy kicserélt alkatrészek garanciaideje nem kezdődik elölről, hanem a régi határidő továbbra is érvényben marad. További követelések, legfőképpen a vevő vagy harmadik személy kártérítési igénye kizárt. Ez nem érinti a termékszavatossági törvény előírásait. A garancia alá eső hiányosság elhárításához igénybevett Truma gyári ügyfélszolgálat költségeit, főként a szállítási-, kiszállási-, munka- és anyagköltségeket a gyártó fedezi, amennyiben az ügyfélszolgálat igénybevételére Németországban kerül sor. A garancia nem fedezi az ügyfélszolgálat igénybevételét más országokban. A készülék megnehezített ki- vagy beszerelési körülményei (pl. bútor vagy karosszéria leszerelése) által keletkező többletköltségek nem tekinthetők garanciaszolgáltatásnak. 3. Garanciális eset érvényesítése A gyártó címe: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, Putzbrunn Deutschland. Németország területén mindig az ügyfélszolgálatot értesítse, más országokban a mindenkori szervizpartnerek állnak rendelkezésre (lásd Szervizkönyv vagy A reklamációkat pontosan meg kell nevezni. Továbbá fel kell mutatni a szabályszerűen kitöltött garancialevelet vagy a készülék gyártási számát, valamint meg kell nevezni a vásárlás időpontját. Ahhoz, hogy a gyártó megállapíthassa, fenáll-e garanciális eset, a végfelhasználónak a készüléket a saját kockázatára el kell vinnie, vagy el kell küldenie a gyártónak. Ha a készüléket beküldjük a gyárba, akkor teheráruként kell küldeni. Garanciális esetben a gyár állja a szállítási költségeket, illetve a beküldés és a visszaküldés költségeit. Ha nem áll fenn garanciális eset, akkor a gyártó értesíti az ügyfelet és közli a javítás költségeit, amelyeket a gyártó nem vállal át; ebben az esetben a szállítási költségek az ügyfelet terhelik. 10

11 Nagynyomású tömlők SBS biztonsági gázelzáró szeleppel G G G G G o o o o o o o o o o o o o P o B P o x B G o o YU = Leggyakrabban forgalomban lévő csatlakozás o = Ugyancsak kapható csatlakozások x = Clip-on adapterrel ellátott gázpalackokhoz P = Propán B = Bután Cikksz.: xx (450 mm) xx (750 mm) 11

12 Meghibásodás esetén Németország területéten mindig a Truma szervizközpontját &eacutertesítse, más országokban a mindenkori szerviz-partnerek állnak rendelkezésére (lásd Truma szervizkönyv vagy A gyors lebonyolítás érdekében tartsa készenlétben a készülék típusnevét és gyártási számát (lásd gyári tábla). Kempingvilág Kft. újhegyi út 7 Tel. +36 (0) H-1108 Budapest Fax +36 (0) /2010 Fo Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße Putzbrunn Service Telefon +49 (0) Telefax +49 (0) info@truma.com
