Üzemeltetési és szerelési utasítás

Átírás

1 1.0 Általánosságok, megjegyzések az üzemeltetési utasításhoz Utalások a veszélyre Jelképek jelentése Biztonsági fogalmak Raktározás és szállítás Mûszaki leírás Alkalmazási terület Mûködésmód Ábrák Mûszaki adatok - megjegyzések Adattábla Szerelés Általános szerelési szabályok...5 Tartalomjegyzék 5.2 Szerelési szabályok behegeszthetõ szerelvénynél Üzembe helyezés Kezelés és karbantartás Üzemzavarok okai és megszüntetésük Hibakeresõ táblázat A szerelvény, ill. felsõrész leszerelése Garancia / Jótállás Megfelelõségi nyilatkozat...10 Rev magyar (ungarisch)

2 1.0 Általánosságok, megjegyzések az üzemeltetési utasításhoz Ezen üzemeltetési utasítás útmutatóul szolgál a szerelvények biztonságos szereléséhez és karbantartásához. Amennyiben olyan nehézségek lépnének fel, amelyek az üzemeltetési utasítás segítségével nem oldhatók meg, akkor további információkért forduljon a szállítóhoz vagy gyártóhoz. Ez egyaránt vonatkozik a szállításra, raktározásra, szerelésre, üzembe helyezésre, üzemeltetésre, karbantartásra, javításra. Az utasításokat és figyelemfelhívásokat pontosan be kell tartani! - az üzemeltetést és minden más munkát csak szakirányú végzettséggel rendelkező személy végezheti, illetve minden tevékenység csak felügyelet és ellenőrzés mellett végezhető. A felelősség és illetékességi hatáskörök meghatározása és a személyzet felügyelete az üzemeltető felelőssége. - Üzemen kívül helyezés, karbantartás és javítás esetén a helyi biztonságtechnikai követelményeket kell alkalmazni és betartani. A gyártó mindenkor fenntartja magának a műszaki változtatások és módosítások jogát. Ezen üzemeltetési utasítás megfelel az EK-irányelvek követelményeinek. 2.0 Utalások a veszélyre 2.1 Jelképek jelentése... Figyelemfelhívás általános veszélyre. 2.2 Biztonsági fogalmak Ezen üzemeltetési és szerelési utasításban a veszélyeztetésre, a kockázatokra és a biztonság lényeges ismeretire vonatkozó jelképeket feltétlenűl figyelembe kell venni. Az utalások a fenti jelképekkel és a felhívással vannak jelölve. Ezek be nem tartása súlyos sérüléseket vagy életveszélyt okozhatnak a használó, illetve harmadik személy számára vagy a berendezés és környezet károsodásához vezethetnek. Ezeket feltétlenül követni, betartásukat ellenőrízni kell. Egyéb szállítási, szerelési, üzemeltetési és karbantartási utalások valamint műszaki adatok (az üzemeltetési utasításban, a termékdokumentációban és magán a készüléken) figyelembevétele hasonlóképpen elengedhetetlen, hogy a zavarokat elkerüljék, amelyek közvetlenül vagy közvetve személyi sérülést vagy károkat okozhatnak. 3.0 Raktározás és szállítás - Külső behatástól (lökés, ütés, rezgés stb.) védeni kell! - A kiálló szerelvényrészeket, mint hajtómű, kézikerék, kézikar stb. nem szabad külső erők hatásának kitenni, mint pl. emelőberendezésekkel való munkáknál ezeket megfogásra, kötéspontokra használni! - Csak megengedett szállító és emelőberendezéseket szabad alkalmazni! Súlyok a megfelelő katalóguslapon C és +65 C között. - A szerelvény gyári festése szállításkor és tároláskor véd a korrózió ellen. Ügyelni kell, hogy a festés ne sérüljön. 2. oldal Rev

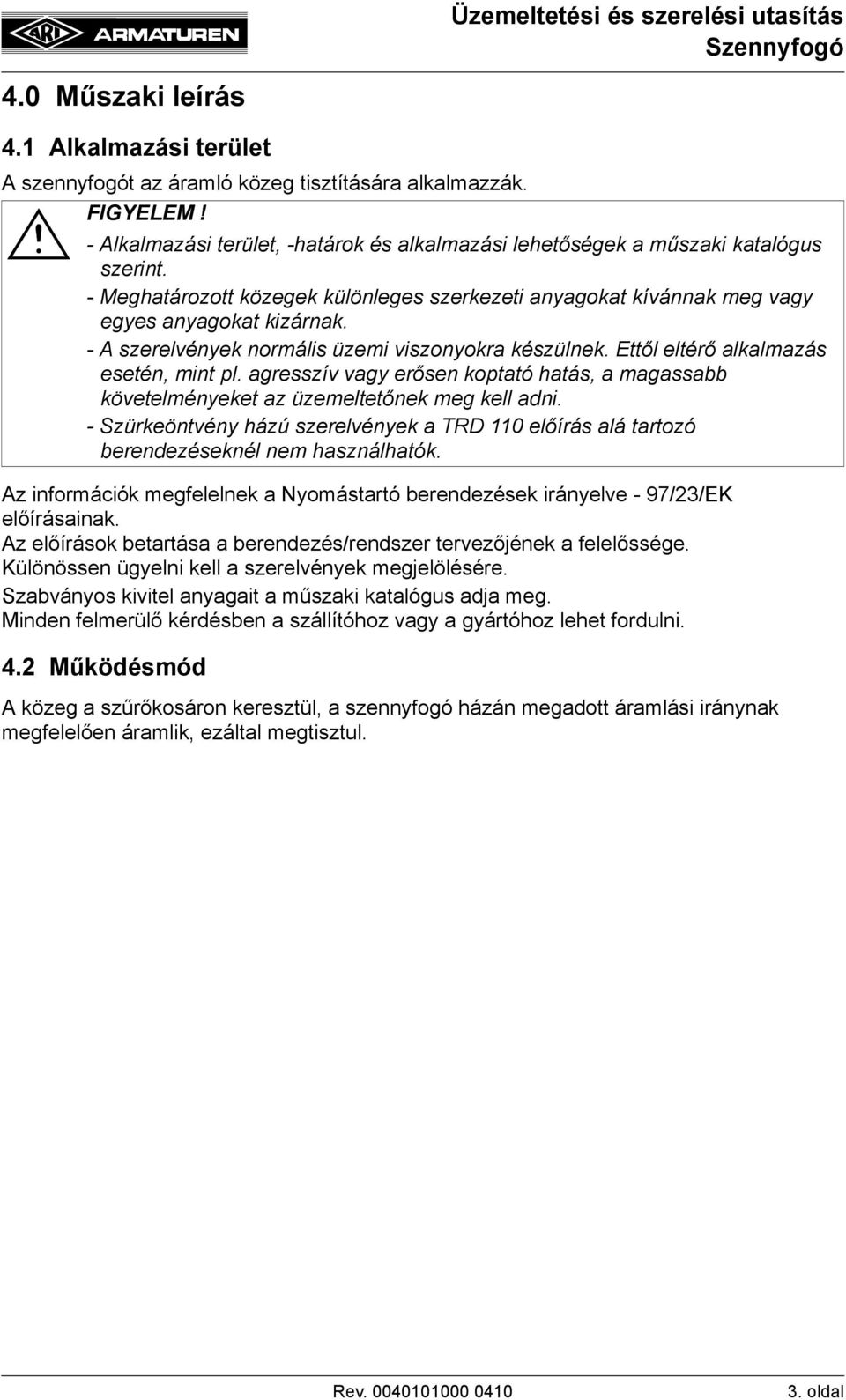

3 4.0 Műszaki leírás 4.1 Alkalmazási terület A szennyfogót az áramló közeg tisztítására alkalmazzák. - Alkalmazási terület, -határok és alkalmazási lehetőségek a műszaki katalógus szerint. - Meghatározott közegek különleges szerkezeti anyagokat kívánnak meg vagy egyes anyagokat kizárnak. - A szerelvények normális üzemi viszonyokra készülnek. Ettől eltérő alkalmazás esetén, mint pl. agresszív vagy erősen koptató hatás, a magassabb követelményeket az üzemeltetőnek meg kell adni. - Szürkeöntvény házú szerelvények a TRD 110 előírás alá tartozó berendezéseknél nem használhatók. Az információk megfelelnek a Nyomástartó berendezések irányelve - 97/23/EK előírásainak. Az előírások betartása a berendezés/rendszer tervezőjének a felelőssége. Különössen ügyelni kell a szerelvények megjelölésére. Szabványos kivitel anyagait a műszaki katalógus adja meg. Minden felmerülő kérdésben a szállítóhoz vagy a gyártóhoz lehet fordulni. 4.2 Működésmód A közeg a szűrőkosáron keresztül, a szennyfogó házán megadott áramlási iránynak megfelelően áramlik, ezáltal megtisztul. Rev oldal

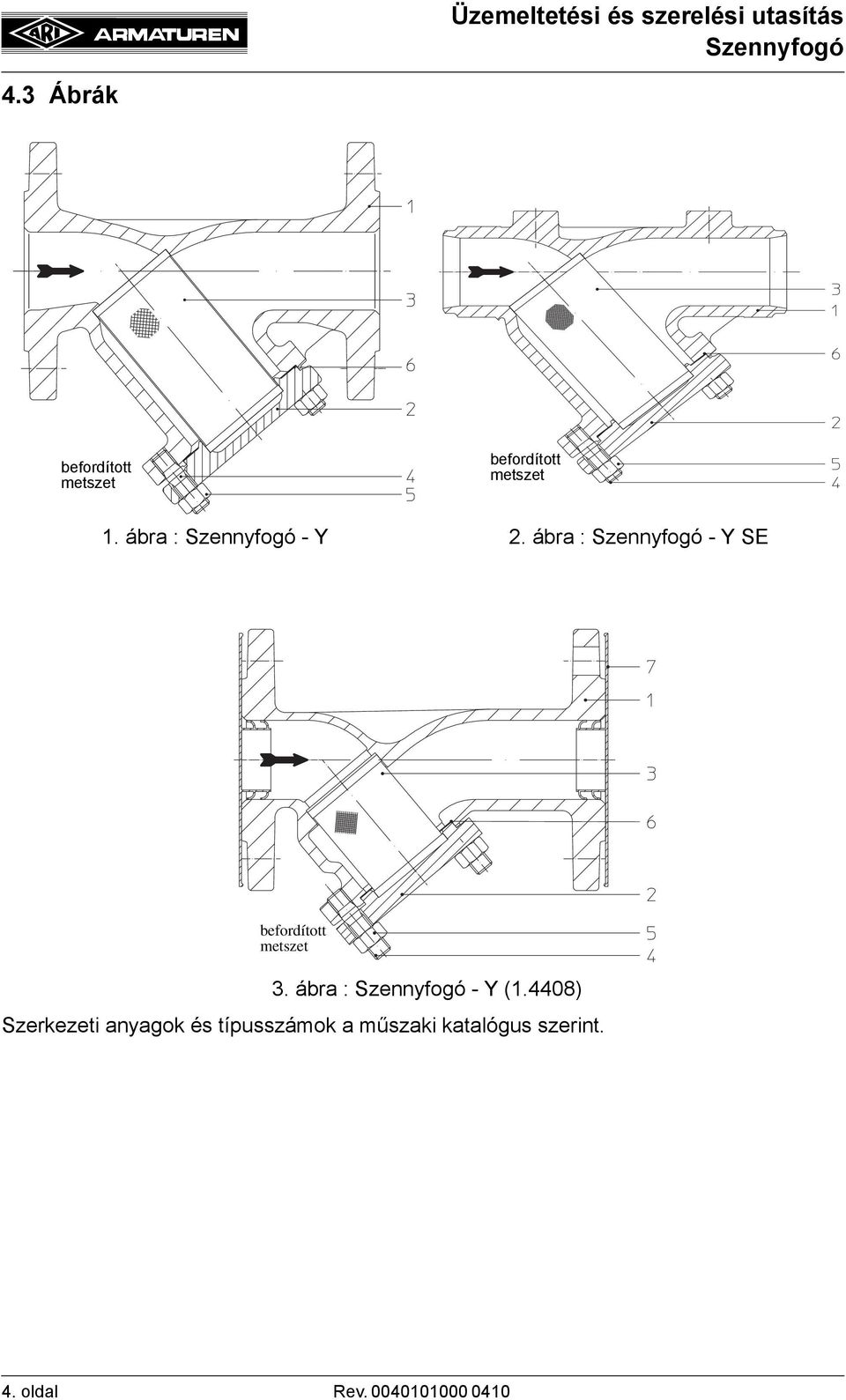

4 4.3 Ábrák befordított metszet befordított metszet 1. ábra : - Y 2. ábra : - Y SE befordított metszet 3. ábra : - Y (1.4408) Szerkezeti anyagok és típusszámok a műszaki katalógus szerint. 4. oldal Rev

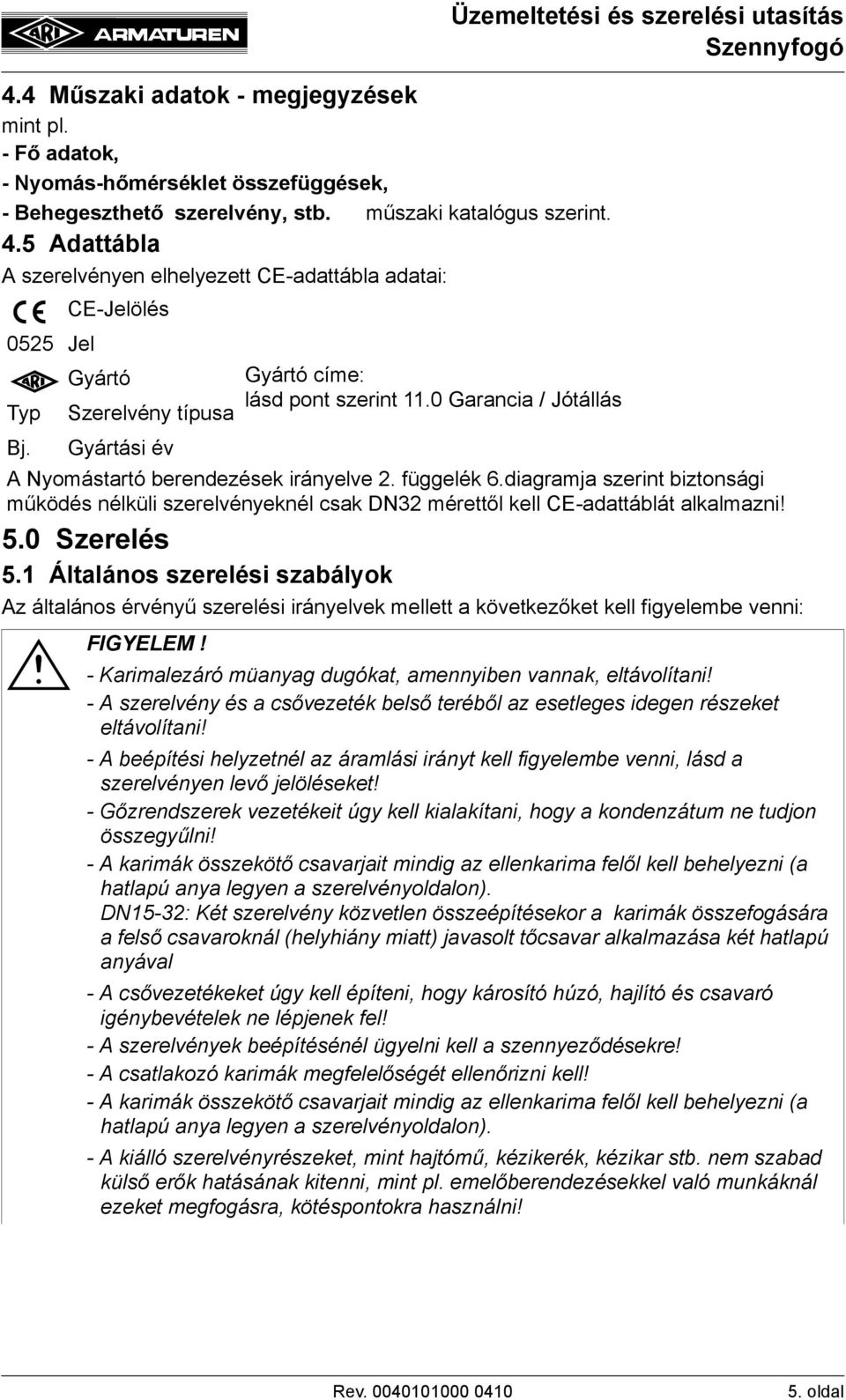

5 4.4 Műszaki adatok - megjegyzések mint pl. - Fő adatok, - Nyomás-hőmérséklet összefüggések, - Behegeszthető szerelvény, stb. műszaki katalógus szerint. 4.5 Adattábla A szerelvényen elhelyezett CE-adattábla adatai: CE-Jelölés Üzemeltetési és szerelési utasítás 0525 Jel Gyártó Typ Szerelvény típusa Gyártó címe: lásd pont szerint 11.0 Garancia / Jótállás Bj. Gyártási év A Nyomástartó berendezések irányelve 2. függelék 6.diagramja szerint biztonsági működés nélküli szerelvényeknél csak DN32 mérettől kell CE-adattáblát alkalmazni! 5.0 Szerelés 5.1 Általános szerelési szabályok Az általános érvényű szerelési irányelvek mellett a következőket kell figyelembe venni: - Karimalezáró müanyag dugókat, amennyiben vannak, eltávolítani! - A szerelvény és a csővezeték belső teréből az esetleges idegen részeket eltávolítani! - A beépítési helyzetnél az áramlási irányt kell figyelembe venni, lásd a szerelvényen levő jelöléseket! - Gőzrendszerek vezetékeit úgy kell kialakítani, hogy a kondenzátum ne tudjon összegyűlni! - A karimák összekötő csavarjait mindig az ellenkarima felől kell behelyezni (a hatlapú anya legyen a szerelvényoldalon). DN15-32: Két szerelvény közvetlen összeépítésekor a karimák összefogására a felső csavaroknál (helyhiány miatt) javasolt tőcsavar alkalmazása két hatlapú anyával - A csővezetékeket úgy kell építeni, hogy károsító húzó, hajlító és csavaró igénybevételek ne lépjenek fel! - A szerelvények beépítésénél ügyelni kell a szennyeződésekre! - A csatlakozó karimák megfelelőségét ellenőrizni kell! - A karimák összekötő csavarjait mindig az ellenkarima felől kell behelyezni (a hatlapú anya legyen a szerelvényoldalon). - A kiálló szerelvényrészeket, mint hajtómű, kézikerék, kézikar stb. nem szabad külső erők hatásának kitenni, mint pl. emelőberendezésekkel való munkáknál ezeket megfogásra, kötéspontokra használni! Rev oldal

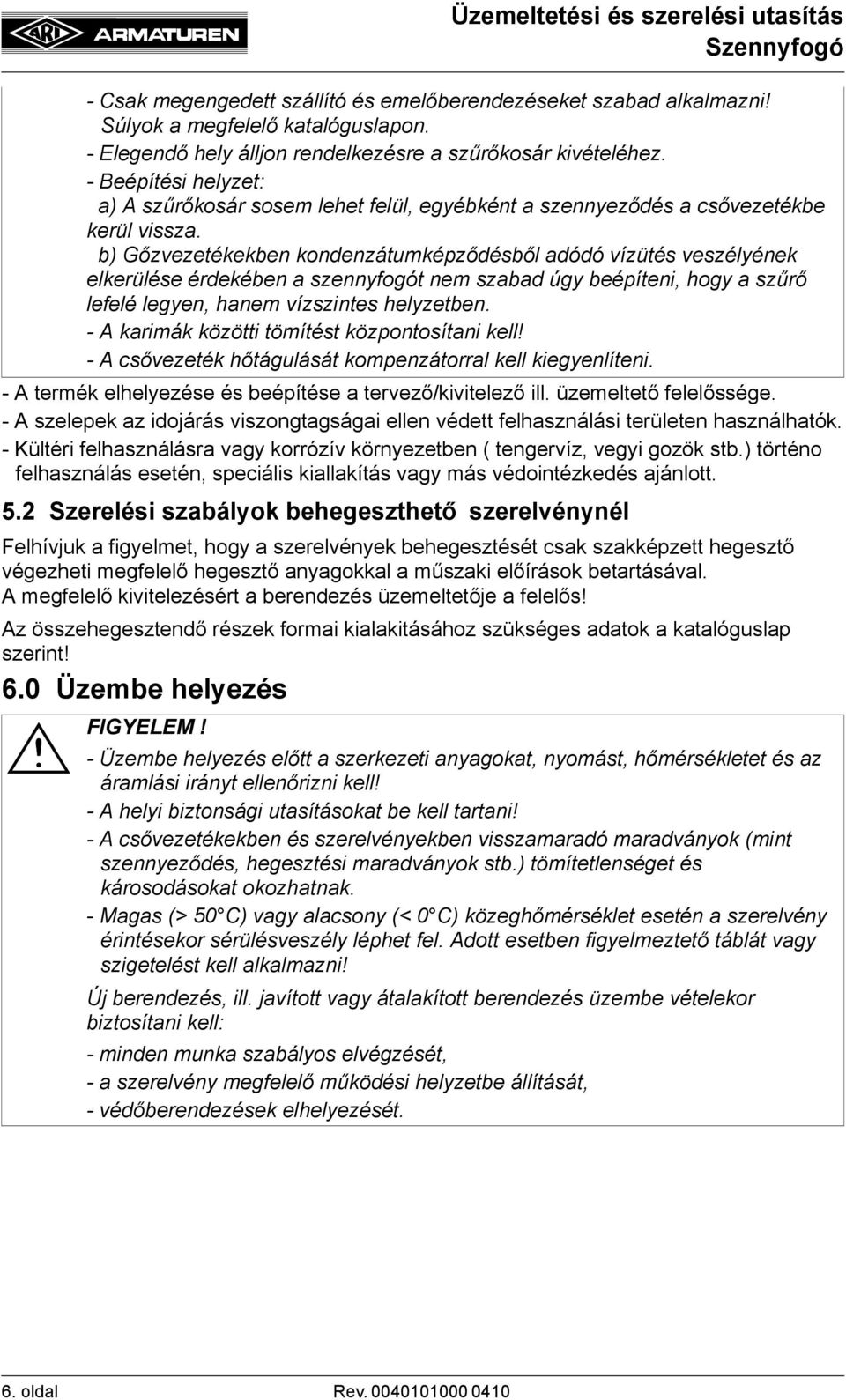

6 - Csak megengedett szállító és emelőberendezéseket szabad alkalmazni! Súlyok a megfelelő katalóguslapon. - Elegendő hely álljon rendelkezésre a szűrőkosár kivételéhez. - Beépítési helyzet: a) A szűrőkosár sosem lehet felül, egyébként a szennyeződés a csővezetékbe kerül vissza. b) Gőzvezetékekben kondenzátumképződésből adódó vízütés veszélyének elkerülése érdekében a szennyfogót nem szabad úgy beépíteni, hogy a szűrő lefelé legyen, hanem vízszintes helyzetben. - A karimák közötti tömítést központosítani kell! - A csővezeték hőtágulását kompenzátorral kell kiegyenlíteni. - A termék elhelyezése és beépítése a tervező/kivitelező ill. üzemeltető felelőssége. - A szelepek az idojárás viszongtagságai ellen védett felhasználási területen használhatók. - Kültéri felhasználásra vagy korrózív környezetben ( tengervíz, vegyi gozök stb.) történo felhasználás esetén, speciális kiallakítás vagy más védointézkedés ajánlott. 5.2 Szerelési szabályok behegeszthető szerelvénynél Felhívjuk a figyelmet, hogy a szerelvények behegesztését csak szakképzett hegesztő végezheti megfelelő hegesztő anyagokkal a műszaki előírások betartásával. A megfelelő kivitelezésért a berendezés üzemeltetője a felelős! Az összehegesztendő részek formai kialakitásához szükséges adatok a katalóguslap szerint! 6.0 Üzembe helyezés - Üzembe helyezés előtt a szerkezeti anyagokat, nyomást, hőmérsékletet és az áramlási irányt ellenőrizni kell! - A helyi biztonsági utasításokat be kell tartani! - A csővezetékekben és szerelvényekben visszamaradó maradványok (mint szennyeződés, hegesztési maradványok stb.) tömítetlenséget és károsodásokat okozhatnak. - Magas (> 50 C) vagy alacsony (< 0 C) közeghőmérséklet esetén a szerelvény érintésekor sérülésveszély léphet fel. Adott esetben figyelmeztető táblát vagy szigetelést kell alkalmazni! Új berendezés, ill. javított vagy átalakított berendezés üzembe vételekor biztosítani kell: - minden munka szabályos elvégzését, - a szerelvény megfelelő működési helyzetbe állítását, - védőberendezések elhelyezését. 6. oldal Rev

7 7.0 Kezelés és karbantartás A szűrőt rendszeresen tisztítani kell. A karbantartást és a karbantartási időközöket az üzemeltetőnek kell meghatározni a közeg szennyezettségétől függően. - Ha szükséges, a berendezés indításakor fellépő terhelés csökkentésére, erősebben szennyezett közegeknél, nehéz üzemi viszonyoknál támasztókosaras szűrőt lehet alkalmazni. - Üzembevétel előtt a berendezést alaposan át kell mosni. - A szennyfogó karbantartási igénye csekély. FIGYELEM! A szennyfogó megnyitása előtt a 10.0 pontot figyelembe kell venni! - Elszennyezõdött szennyfogó a szívóvezetékben kavitáció kialakulásához vezet és ezáltal a szivattyút károsítja. - A szennyfogó összeszerelése előtt ügyelni kell, hogy a tömítés felfekvő felülete tiszta legyen és új tömítést (6. tétel) kell használni. - A fedelet (2. tétel) helyére tenni. - A fedélcsavarok (4. tétel) hatlapú anyáit (5. tétel) egyenletesen, átlósan haladva kell meghúzni. Hatlapú csavar/hatlapú anya meghúzási nyomatékai: DN Hatlapú anya / Hatlapú csavar Nyomaték (Nm) M M M M M M M Rev oldal

8 8.0 Üzemzavarok okai és megszüntetésük Üzemeltetési és szerelési utasítás A működési és üzemeltetési zavaroknál vizsgálandó, vajon a szerelési és beállítási munkákat az üzemeltetési utasítás szerint végezték-e el. - Hibakeresésnél a biztonsági előírásokat figyelembe kell venni. Ha az üzemzavarok a következő 9.0 Hibakereső táblázat alapján nem háríthatók el, a szállítóhoz/gyártóhoz lehet fordulni. 9.0 Hibakereső táblázat - Szerelési és javítási munkák előtt a 10.0 és 11.0 pontokat figyelembe venni! - Ismételt üzembe helyezés előtt a 6.0. pontot figyelembe venni! Zavar Lehetséges okok Megoldás Nincs átfolyás Védõsapkák a krimákról nincsenek eltávolítva (4. oldalon 3. ábra 7. tétel). Védõsapkát eltávolítani (4. oldalon 3. ábra 7. tétel) Túl kicsi átáramlás Elszennyeződött szennyfogó Szűrőt tisztítani/cserélni. Karimatörés (szerelvény-csõvezeték) Dugulás a vezetékrendszerben Csavarok egyoldalú meghúzása. Ellenkarima tömítõfelülete nem sík. Vezetékrendszert felülvizsgálni. Csõvezetéket kiigazítani, új szerelvényt beépíteni! 8. oldal Rev

9 10.0 A szerelvény, ill. felsőrész leszerelése Üzemeltetési és szerelési utasítás Különösen a következőket kell figyelembe venni: - A rendszernek nyomásmentesnek kell lenni. - Közeget lehűteni. - A berendezést le kell üríteni. - Maró, éghető, agressziv vagy mérgező anyagok esetén a rendszert szellőztetni Garancia / Jótállás A szavatosság terjedelme és időtartama az "Albert Richter GmbH & Co. KG általános üzleti feltételei"-nek a szállítás időpontjában érvényes kiadásában vagy ettől eltérően a kereskedelmi szerződésben van megadva. Az ARI-cég szavatolja a technika mindenkori állásának és felhasználási célnak megfelelő hibamentességet. Olyan károkért, amelyek szakszerűtlen kezelés vagy ezen üzemeltetési és szerelési utasítás, műszaki ismertető és vonatkozó szabályzatok előirásainak figyelmen kívül hagyása miatt következett be, jótállási igény nem érvényesíthető. Azok a károk, amelyek az üzemeltetés során, a gyártmányismertető vagy más megállapodásoktól eltérő felhasználási körülmények következtében keletkeznek, ugyancsak nem vonatkozik a jótállás. Jogos reklamációk elhárítása általunk vagy megbízott szaküzem által történhet. Csak a jótállás alá tartozó igényeket elégítjük ki. Szakszerűtlen karbantartási munkák, idegen alkatrészek beépítése, a konstrukció megváltoztatása, valamint természetes kopás ki vannak zárva a jótállásból. Esetleges szállítási károkat nem nekünk, hanem haladéktalanul az Önök illetékes szállítójának kell jelenteni. Ellenkező esetben a kárigényüket elveszíthetik. Jövő technikája. NÉMET MINŐSÉGI SZERELVÉNYEK EXPLOTECH Szerelvény és Hasadótárcsa Kft Budapest, Máriaremetei út 77. Tel: , Fax: EXPLOTECH Kft., Miskolci Iroda Miskolci Egyetem, Vegyipari Gépek Tanszék 3515 Miskolc-Egyetemváros Tel/Fax: Rev oldal

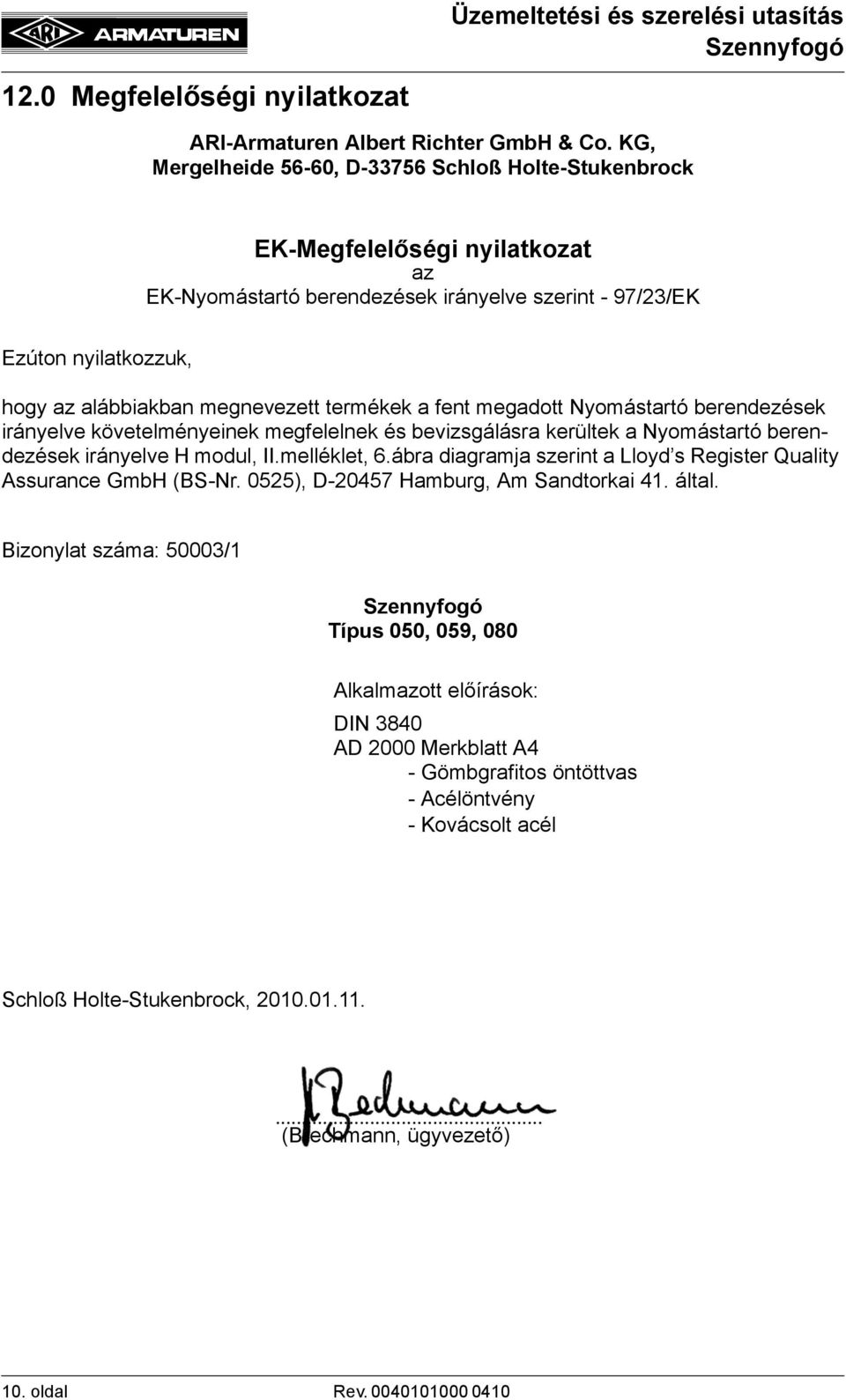

10 12.0 Megfelelőségi nyilatkozat ARI-Armaturen Albert Richter GmbH & Co. KG, Mergelheide 56-60, D Schloß Holte-Stukenbrock EK-Megfelelőségi nyilatkozat az EK-Nyomástartó berendezések irányelve szerint - 97/23/EK Ezúton nyilatkozzuk, hogy az alábbiakban megnevezett termékek a fent megadott Nyomástartó berendezések irányelve követelményeinek megfelelnek és bevizsgálásra kerültek a Nyomástartó berendezések irányelve H modul, II.melléklet, 6.ábra diagramja szerint a Lloyd s Register Quality Assurance GmbH (BS-Nr. 0525), D Hamburg, Am Sandtorkai 41. által. Bizonylat száma: 50003/1 Típus 050, 059, 080 Alkalmazott előírások: DIN 3840 AD 2000 Merkblatt A4 - Gömbgrafitos öntöttvas - Acélöntvény - Kovácsolt acél Schloß Holte-Stukenbrock, (Brechmann, ügyvezető) 10. oldal Rev
