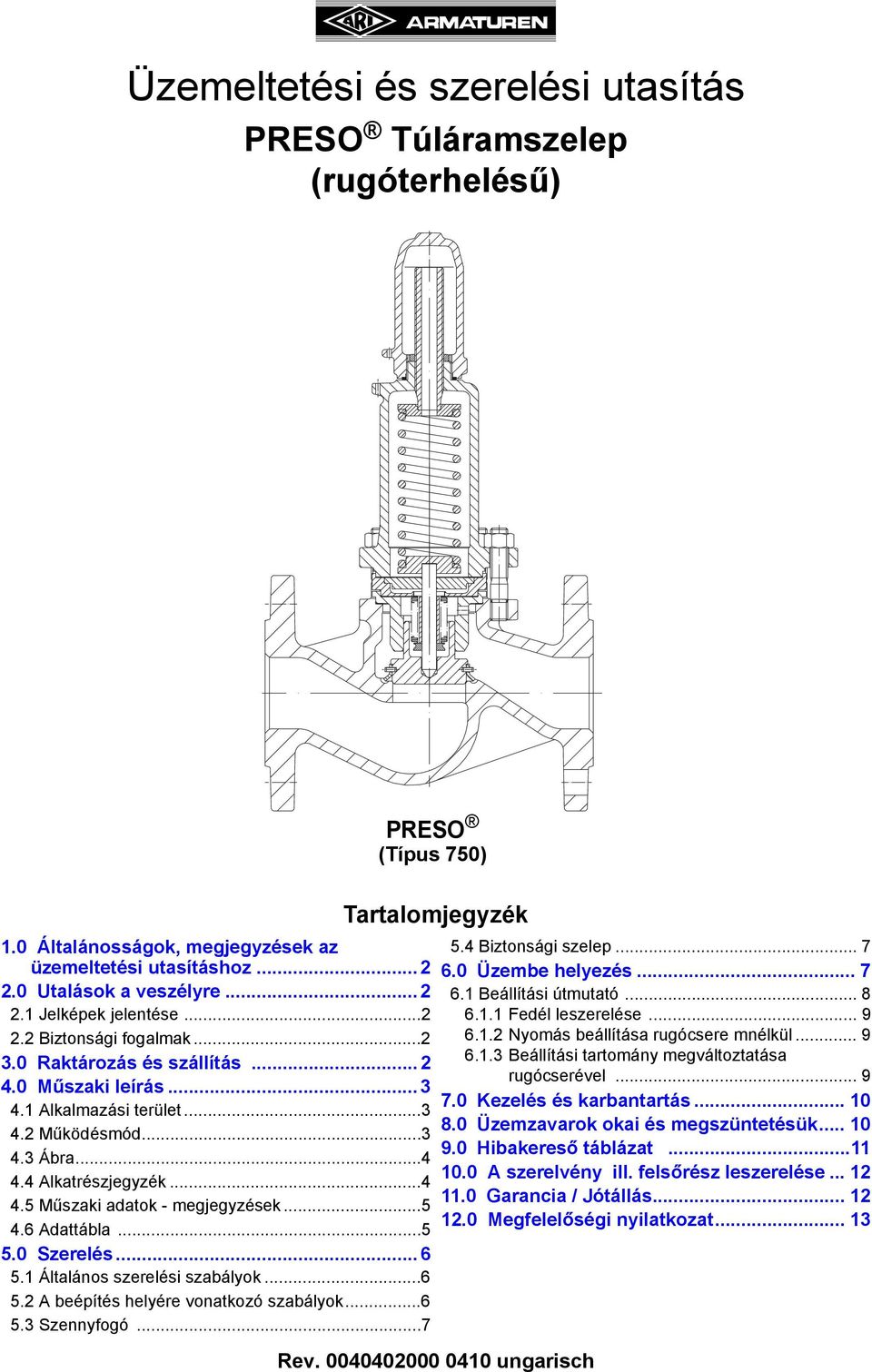

1 Üzemeltetési és szerelési utasítás Túláramszelep (rugóterhelésű) (Típus 750) 1.0 Általánosságok, megjegyzések az üzemeltetési utasításhoz Utalások a veszélyre Jelképek jelentése Biztonsági fogalmak Raktározás és szállítás Műszaki leírás Alkalmazási terület Működésmód Ábra Alkatrészjegyzék Műszaki adatok - megjegyzések Adattábla Szerelés Általános szerelési szabályok A beépítés helyére vonatkozó szabályok Szennyfogó...7 Tartalomjegyzék Rev ungarisch 5.4 Biztonsági szelep Üzembe helyezés Beállítási útmutató Fedél leszerelése Nyomás beállítása rugócsere mnélkül Beállítási tartomány megváltoztatása rugócserével Kezelés és karbantartás Üzemzavarok okai és megszüntetésük Hibakereső táblázat A szerelvény ill. felsőrész leszerelése Garancia / Jótállás Megfelelőségi nyilatkozat... 13

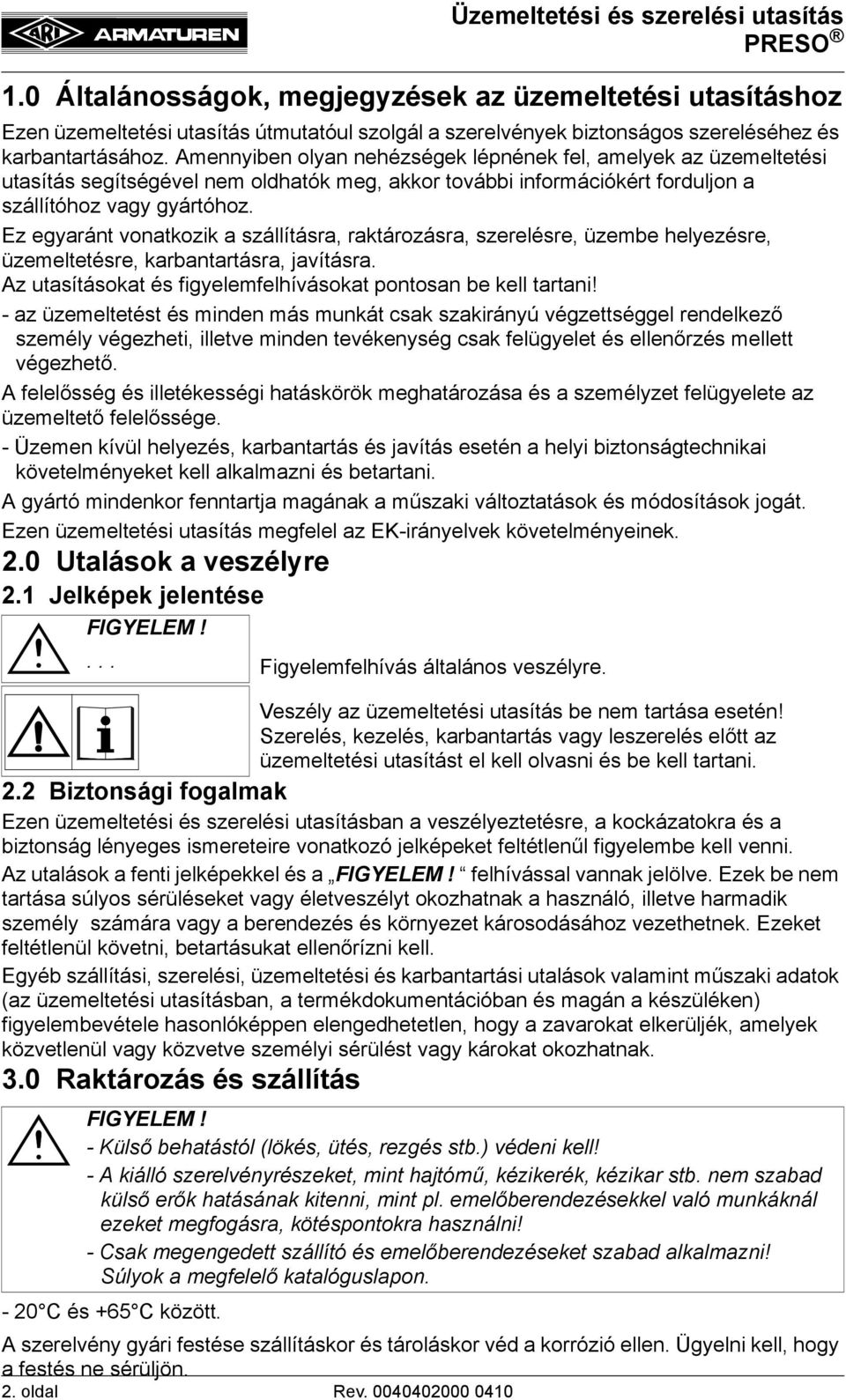

2 2. oldal Rev Üzemeltetési és szerelési utasítás 1.0 Általánosságok, megjegyzések az üzemeltetési utasításhoz Ezen üzemeltetési utasítás útmutatóul szolgál a szerelvények biztonságos szereléséhez és karbantartásához. Amennyiben olyan nehézségek lépnének fel, amelyek az üzemeltetési utasítás segítségével nem oldhatók meg, akkor további információkért forduljon a szállítóhoz vagy gyártóhoz. Ez egyaránt vonatkozik a szállításra, raktározásra, szerelésre, üzembe helyezésre, üzemeltetésre, karbantartásra, javításra. Az utasításokat és figyelemfelhívásokat pontosan be kell tartani! - az üzemeltetést és minden más munkát csak szakirányú végzettséggel rendelkező személy végezheti, illetve minden tevékenység csak felügyelet és ellenőrzés mellett végezhető. A felelősség és illetékességi hatáskörök meghatározása és a személyzet felügyelete az üzemeltető felelőssége. - Üzemen kívül helyezés, karbantartás és javítás esetén a helyi biztonságtechnikai követelményeket kell alkalmazni és betartani. A gyártó mindenkor fenntartja magának a műszaki változtatások és módosítások jogát. Ezen üzemeltetési utasítás megfelel az EK-irányelvek követelményeinek. 2.0 Utalások a veszélyre 2.1 Jelképek jelentése... Figyelemfelhívás általános veszélyre. Veszély az üzemeltetési utasítás be nem tartása esetén! Szerelés, kezelés, karbantartás vagy leszerelés előtt az üzemeltetési utasítást el kell olvasni és be kell tartani. 2.2 Biztonsági fogalmak Ezen üzemeltetési és szerelési utasításban a veszélyeztetésre, a kockázatokra és a biztonság lényeges ismereteire vonatkozó jelképeket feltétlenűl figyelembe kell venni. Az utalások a fenti jelképekkel és a felhívással vannak jelölve. Ezek be nem tartása súlyos sérüléseket vagy életveszélyt okozhatnak a használó, illetve harmadik személy számára vagy a berendezés és környezet károsodásához vezethetnek. Ezeket feltétlenül követni, betartásukat ellenőrízni kell. Egyéb szállítási, szerelési, üzemeltetési és karbantartási utalások valamint műszaki adatok (az üzemeltetési utasításban, a termékdokumentációban és magán a készüléken) figyelembevétele hasonlóképpen elengedhetetlen, hogy a zavarokat elkerüljék, amelyek közvetlenül vagy közvetve személyi sérülést vagy károkat okozhatnak. 3.0 Raktározás és szállítás - Külső behatástól (lökés, ütés, rezgés stb.) védeni kell! - A kiálló szerelvényrészeket, mint hajtómű, kézikerék, kézikar stb. nem szabad külső erők hatásának kitenni, mint pl. emelőberendezésekkel való munkáknál ezeket megfogásra, kötéspontokra használni! - Csak megengedett szállító és emelőberendezéseket szabad alkalmazni! Súlyok a megfelelő katalóguslapon C és +65 C között. A szerelvény gyári festése szállításkor és tároláskor véd a korrózió ellen. Ügyelni kell, hogy a festés ne sérüljön.

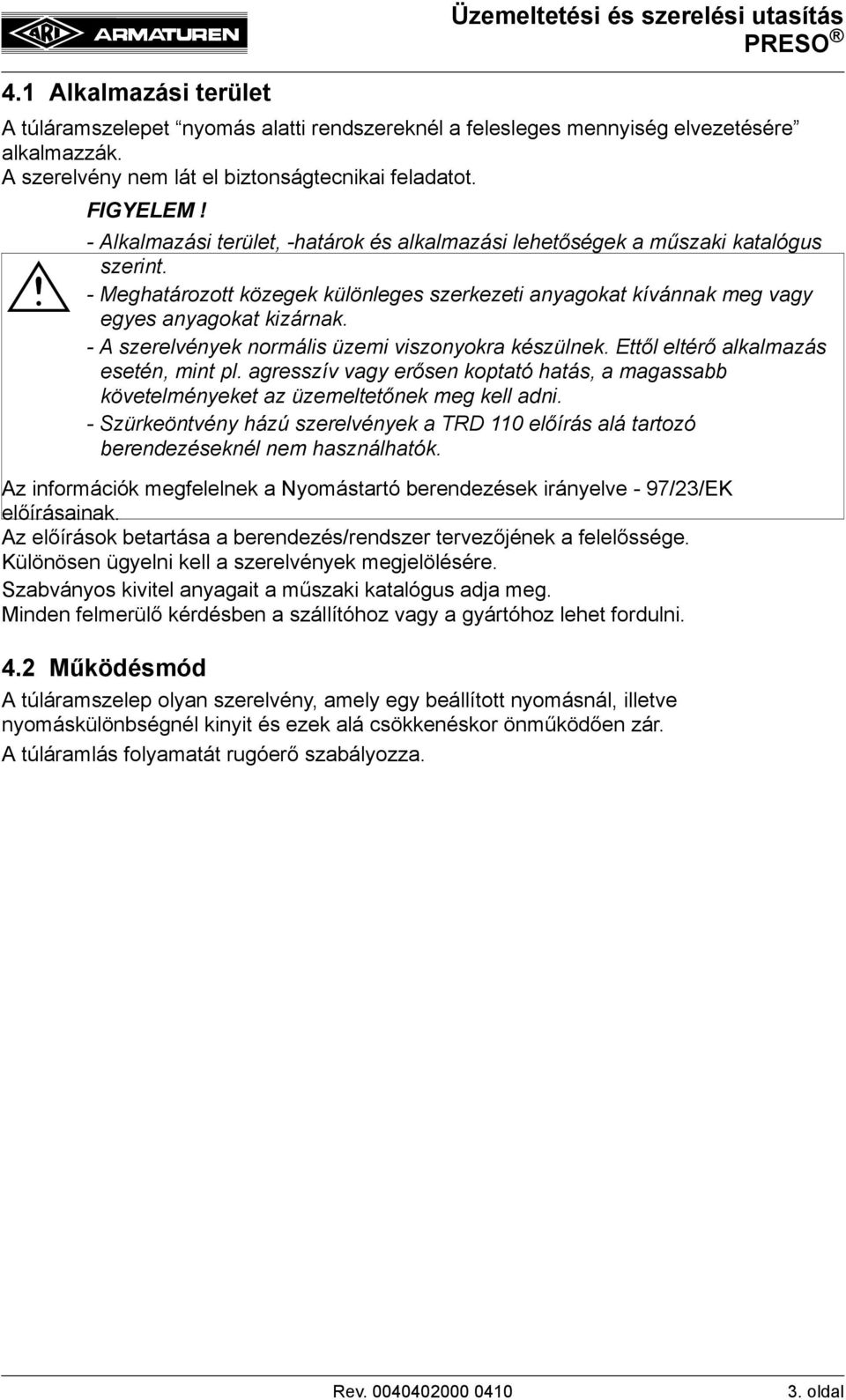

3 Üzemeltetési és szerelési utasítás 4.1 Alkalmazási terület A túláramszelepet nyomás alatti rendszereknél a felesleges mennyiség elvezetésére alkalmazzák. A szerelvény nem lát el biztonságtecnikai feladatot. - Alkalmazási terület, -határok és alkalmazási lehetőségek a műszaki katalógus szerint. - Meghatározott közegek különleges szerkezeti anyagokat kívánnak meg vagy egyes anyagokat kizárnak. - A szerelvények normális üzemi viszonyokra készülnek. Ettől eltérő alkalmazás esetén, mint pl. agresszív vagy erősen koptató hatás, a magassabb követelményeket az üzemeltetőnek meg kell adni. - Szürkeöntvény házú szerelvények a TRD 110 előírás alá tartozó berendezéseknél nem használhatók. Az információk megfelelnek a Nyomástartó berendezések irányelve - 97/23/EK előírásainak. Az előírások betartása a berendezés/rendszer tervezőjének a felelőssége. Különösen ügyelni kell a szerelvények megjelölésére. Szabványos kivitel anyagait a műszaki katalógus adja meg. Minden felmerülő kérdésben a szállítóhoz vagy a gyártóhoz lehet fordulni. 4.2 Működésmód A túláramszelep olyan szerelvény, amely egy beállított nyomásnál, illetve nyomáskülönbségnél kinyit és ezek alá csökkenéskor önműködően zár. A túláramlás folyamatát rugóerő szabályozza. Rev oldal

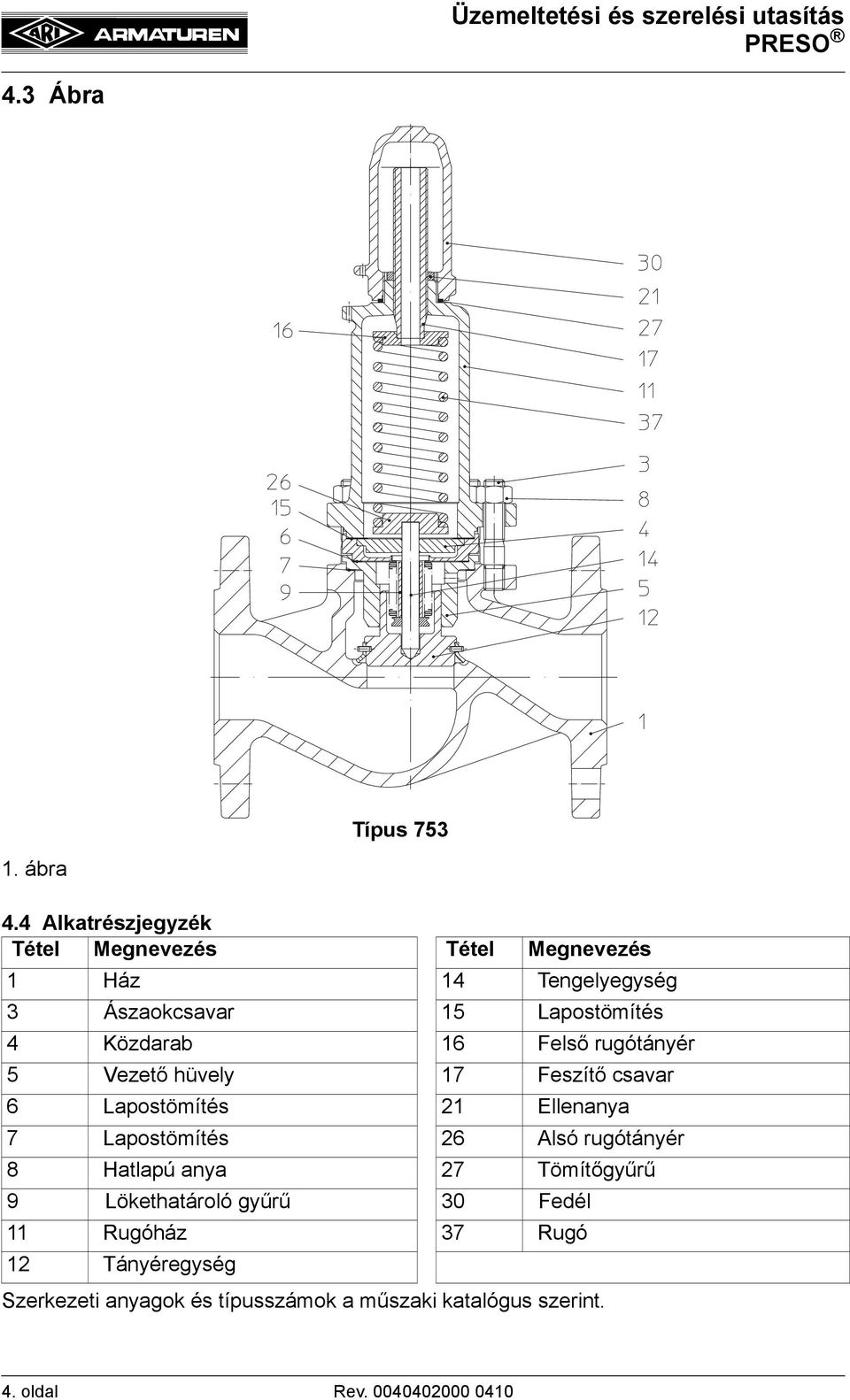

4 Üzemeltetési és szerelési utasítás 4.3 Ábra Típus ábra 4.4 Alkatrészjegyzék Tétel Megnevezés Tétel Megnevezés 1 Ház 14 Tengelyegység 3 Ászaokcsavar 15 Lapostömítés 4 Közdarab 16 Felső rugótányér 5 Vezető hüvely 17 Feszítő csavar 6 Lapostömítés 21 Ellenanya 7 Lapostömítés 26 Alsó rugótányér 8 Hatlapú anya 27 Tömítőgyűrű 9 Lökethatároló gyűrű 30 Fedél 11 Rugóház 37 Rugó 12 Tányéregység Szerkezeti anyagok és típusszámok a műszaki katalógus szerint. 4. oldal Rev

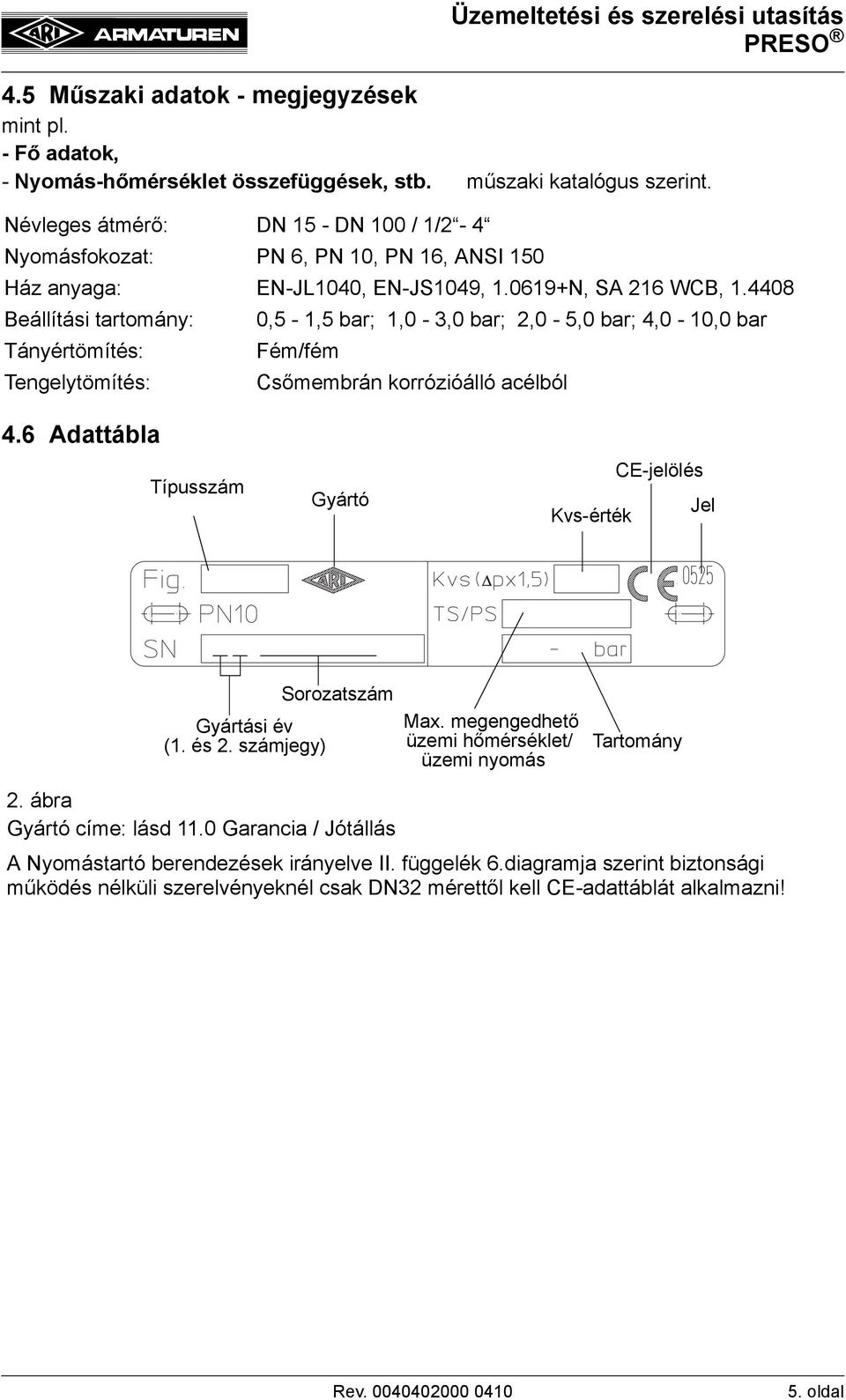

5 Üzemeltetési és szerelési utasítás 4.5 Műszaki adatok - megjegyzések mint pl. - Fő adatok, - Nyomás-hőmérséklet összefüggések, stb. műszaki katalógus szerint. Névleges átmérő: DN 15 - DN 100 / 1/2-4 Nyomásfokozat: PN 6, PN 10, PN 16, ANSI 150 Ház anyaga: EN-JL1040, EN-JS1049, N, SA 216 WCB, Beállítási tartomány: 0,5-1,5 bar; 1,0-3,0 bar; 2,0-5,0 bar; 4,0-10,0 bar Tányértömítés: Fém/fém Tengelytömítés: Csőmembrán korrózióálló acélból 4.6 Adattábla Típusszám Gyártó Kvs-érték CE-jelölés Jel Sorozatszám Gyártási év (1. és 2. számjegy) Max. megengedhető üzemi hőmérséklet/ üzemi nyomás Tartomány 2. ábra Gyártó címe: lásd 11.0 Garancia / Jótállás A Nyomástartó berendezések irányelve II. függelék 6.diagramja szerint biztonsági működés nélküli szerelvényeknél csak DN32 mérettől kell CE-adattáblát alkalmazni! Rev oldal

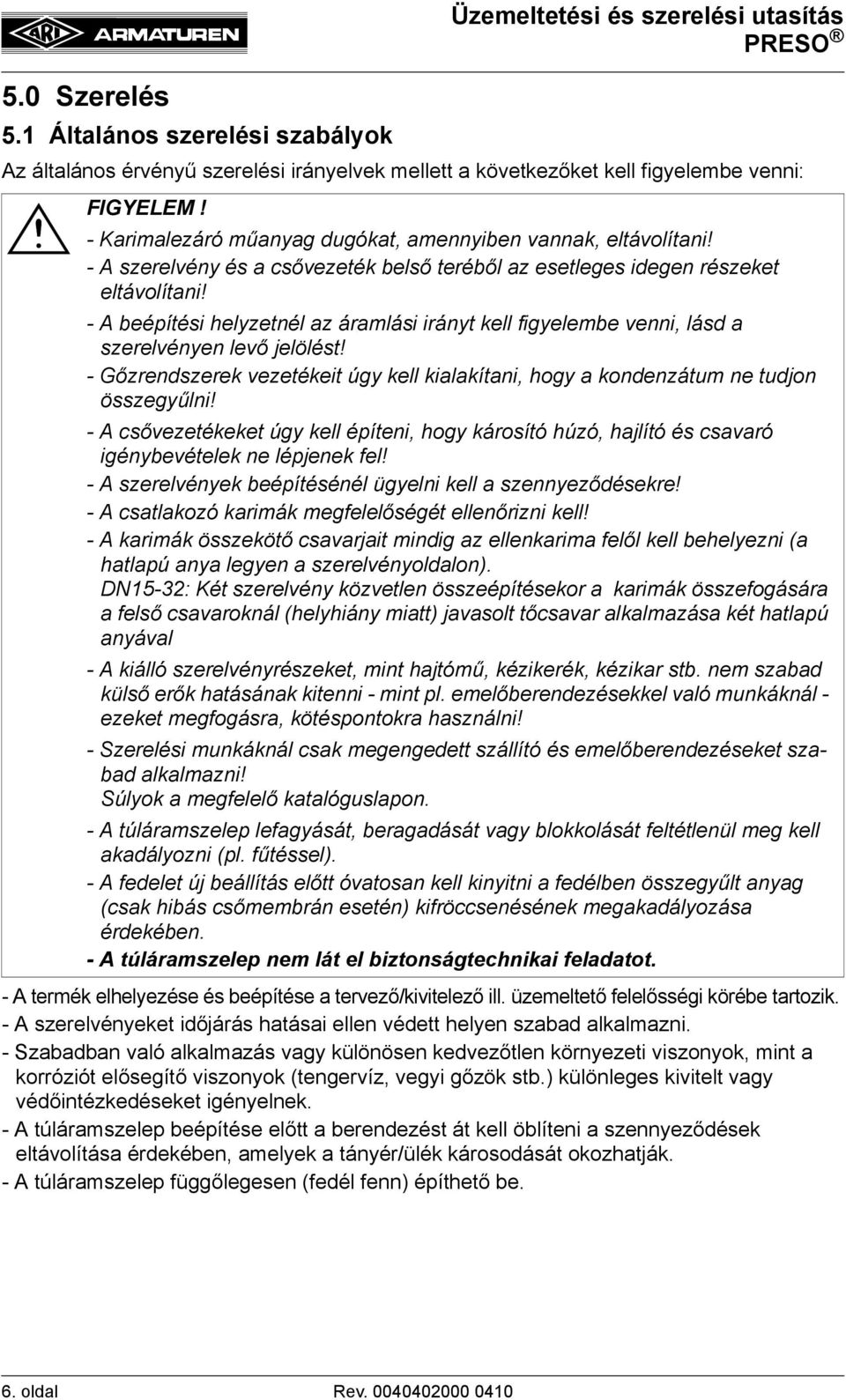

6 5.0 Szerelés 5.1 Általános szerelési szabályok Üzemeltetési és szerelési utasítás Az általános érvényű szerelési irányelvek mellett a következőket kell figyelembe venni: - Karimalezáró műanyag dugókat, amennyiben vannak, eltávolítani! - A szerelvény és a csővezeték belső teréből az esetleges idegen részeket eltávolítani! - A beépítési helyzetnél az áramlási irányt kell figyelembe venni, lásd a szerelvényen levő jelölést! - Gőzrendszerek vezetékeit úgy kell kialakítani, hogy a kondenzátum ne tudjon összegyűlni! - A csővezetékeket úgy kell építeni, hogy károsító húzó, hajlító és csavaró igénybevételek ne lépjenek fel! - A szerelvények beépítésénél ügyelni kell a szennyeződésekre! - A csatlakozó karimák megfelelőségét ellenőrizni kell! - A karimák összekötő csavarjait mindig az ellenkarima felől kell behelyezni (a hatlapú anya legyen a szerelvényoldalon). DN15-32: Két szerelvény közvetlen összeépítésekor a karimák összefogására a felső csavaroknál (helyhiány miatt) javasolt tőcsavar alkalmazása két hatlapú anyával - A kiálló szerelvényrészeket, mint hajtómű, kézikerék, kézikar stb. nem szabad külső erők hatásának kitenni - mint pl. emelőberendezésekkel való munkáknál - ezeket megfogásra, kötéspontokra használni! - Szerelési munkáknál csak megengedett szállító és emelőberendezéseket szabad alkalmazni! Súlyok a megfelelő katalóguslapon. - A túláramszelep lefagyását, beragadását vagy blokkolását feltétlenül meg kell akadályozni (pl. fűtéssel). - A fedelet új beállítás előtt óvatosan kell kinyitni a fedélben összegyűlt anyag (csak hibás csőmembrán esetén) kifröccsenésének megakadályozása érdekében. - A túláramszelep nem lát el biztonságtechnikai feladatot. - A termék elhelyezése és beépítése a tervező/kivitelező ill. üzemeltető felelősségi körébe tartozik. - A szerelvényeket időjárás hatásai ellen védett helyen szabad alkalmazni. - Szabadban való alkalmazás vagy különösen kedvezőtlen környezeti viszonyok, mint a korróziót elősegítő viszonyok (tengervíz, vegyi gőzök stb.) különleges kivitelt vagy védőintézkedéseket igényelnek. - A túláramszelep beépítése előtt a berendezést át kell öblíteni a szennyeződések eltávolítása érdekében, amelyek a tányér/ülék károsodását okozhatják. - A túláramszelep függőlegesen (fedél fenn) építhető be. 6. oldal Rev

7 5.2 A beépítés helyére vonatkozó szabályok Üzemeltetési és szerelési utasítás A beépités helyének jól megközelíthetőnek kell lenni és elegendő hely álljon a karbantartáshoz és a fedél levételéhez rendelkezésre. A túláramszelep előtt és után elzárószelepet kell alkalmazni, hogy a berendezés leürítése nélkül a karbantartási és javítási munkák elvégezhetők legyenek. Kerülővezeték alkalmazása lehetővé teszi a megszakítás nélküli üzemet kézi szabályozással. Az elő- és utónyomás ellenőrzésére nyomásmérőt kell alkalmazni. A csővezeték szigetelésekor figyelni kell, hogy a fedél ne kerüljön szigetelésre. 5.3 Szennyfogó - Megfelelő helyen szennyfogót kell beépíteni. A szennyfogót időközönként tisztítani kell. 5.4 Biztonsági szelep - A berendezést nem megengedhető túlnyomás ellen védeni kell. A biztonsági szelepet ugy kell méretezni, hogy a legnagyobb tömegáramot el tudja vezetni. A nyitónyomásnak a berendezésrész legalacsonyabb nyomás-terheléséhez kell igazodni, miközben a nyitónyomás és az üzemi nyomás között elegendő különbségnek kell lenni. Adott esetben az előnyomást (P1) és a túláramszelep utáni nyomást (P2) biztonsági szeleppel kell biztosítani. 6.0 Üzembe helyezés - Üzembe helyezés előtt a szerkezeti anyagokat, nyomást, hőmérsékletet és az áramlási irányt ellenőrizni kell! - A helyi biztonsági utasításokat be kell tartani! - A csővezetékekben és szerelvényekben visszamaradó maradványok (mint szennyeződés, hegesztési maradványok stb.) tömítetlenséget és károsodásokat okozhatnak. - Magas (> 50 C) vagy alacsony (< 0 C) közeghőmérséklet esetén a szerelvény érintésekor sérülésveszély léphet fel. Adott esetben figyelmeztető táblát vagy szigetelést kell alkalmazni! - A túláramszelep nem lát el biztonságtechnikai feladatot. - A túláramszelep lefagyását, beragadását vagy blokkolását feltétlenül meg kell akadályozni (pl. fűtéssel). Új berendezés, ill. javított vagy átalakított berendezés üzembe vételekor biztosítani kell: - minden munka szabályos elvégzését, - a szerelvény megfelelő működési helyzetbe állítását, - védőberendezések elhelyezését. Rev oldal

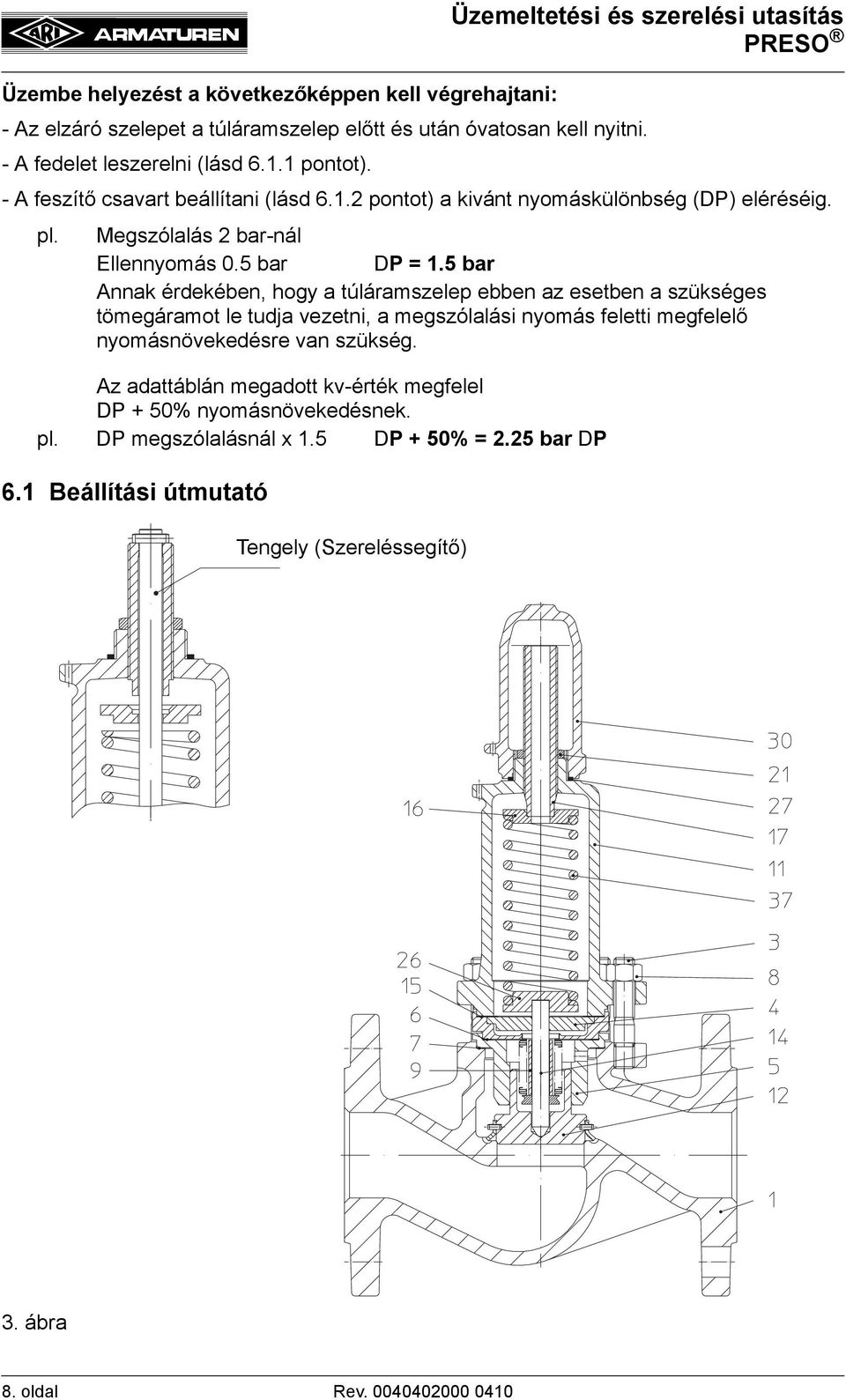

8 Üzembe helyezést a következőképpen kell végrehajtani: - Az elzáró szelepet a túláramszelep előtt és után óvatosan kell nyitni. Üzemeltetési és szerelési utasítás - A fedelet leszerelni (lásd pontot). - A feszítő csavart beállítani (lásd pontot) a kivánt nyomáskülönbség (DP) eléréséig. pl. Megszólalás 2 bar-nál Ellennyomás 0.5 bar DP = 1.5 bar Annak érdekében, hogy a túláramszelep ebben az esetben a szükséges tömegáramot le tudja vezetni, a megszólalási nyomás feletti megfelelő nyomásnövekedésre van szükség. Az adattáblán megadott kv-érték megfelel DP + 50% nyomásnövekedésnek. pl. DP megszólalásnál x 1.5 DP + 50% = 2.25 bar DP 6.1 Beállítási útmutató Tengely (Szereléssegítő) 3. ábra 8. oldal Rev

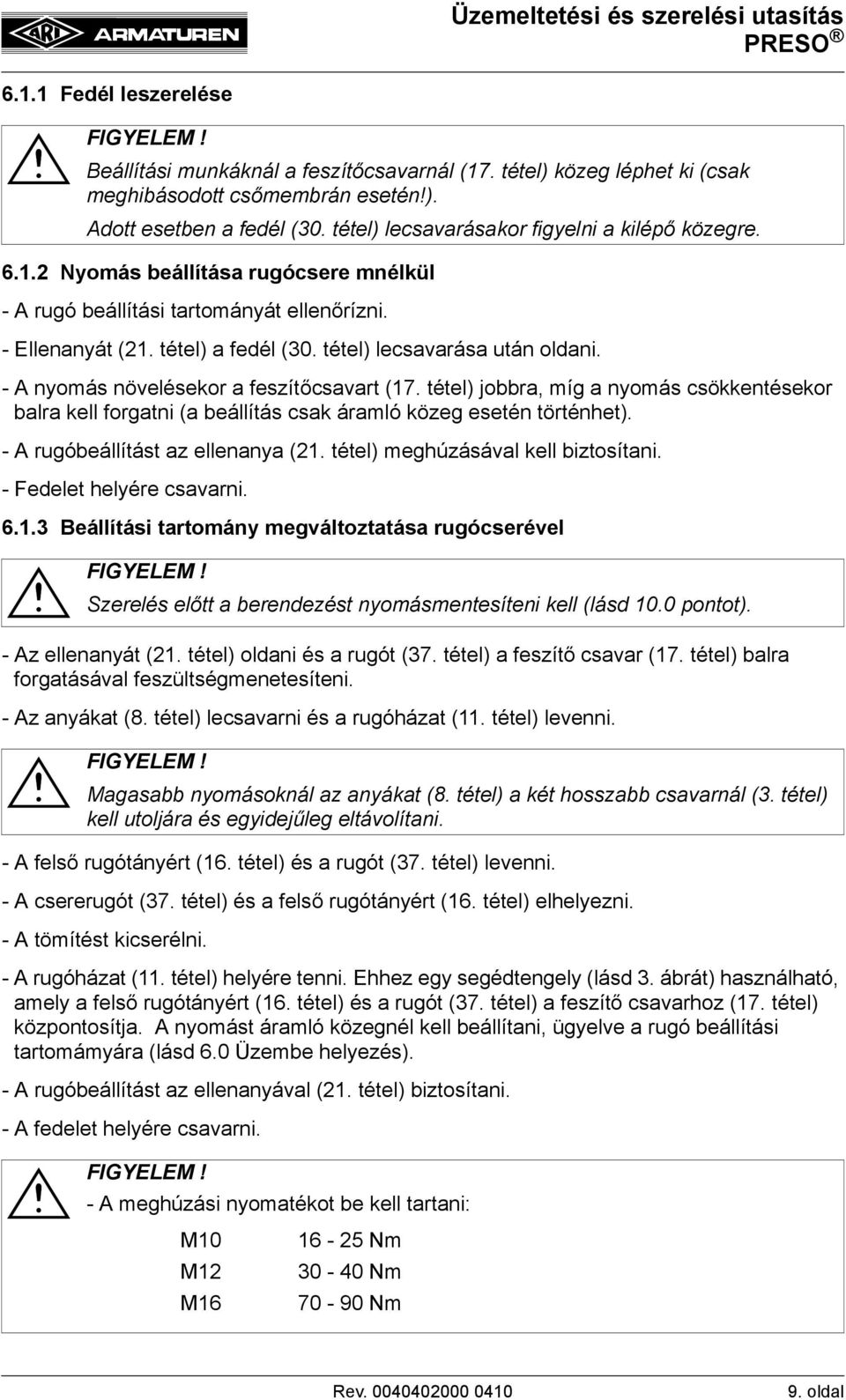

9 Üzemeltetési és szerelési utasítás Fedél leszerelése Beállítási munkáknál a feszítőcsavarnál (17. tétel) közeg léphet ki (csak meghibásodott csőmembrán esetén!). Adott esetben a fedél (30. tétel) lecsavarásakor figyelni a kilépő közegre Nyomás beállítása rugócsere mnélkül - A rugó beállítási tartományát ellenőrízni. - Ellenanyát (21. tétel) a fedél (30. tétel) lecsavarása után oldani. - A nyomás növelésekor a feszítőcsavart (17. tétel) jobbra, míg a nyomás csökkentésekor balra kell forgatni (a beállítás csak áramló közeg esetén történhet). - A rugóbeállítást az ellenanya (21. tétel) meghúzásával kell biztosítani. - Fedelet helyére csavarni Beállítási tartomány megváltoztatása rugócserével Szerelés előtt a berendezést nyomásmentesíteni kell (lásd 10.0 pontot). - Az ellenanyát (21. tétel) oldani és a rugót (37. tétel) a feszítő csavar (17. tétel) balra forgatásával feszültségmenetesíteni. - Az anyákat (8. tétel) lecsavarni és a rugóházat (11. tétel) levenni. Magasabb nyomásoknál az anyákat (8. tétel) a két hosszabb csavarnál (3. tétel) kell utoljára és egyidejűleg eltávolítani. - A felső rugótányért (16. tétel) és a rugót (37. tétel) levenni. - A csererugót (37. tétel) és a felső rugótányért (16. tétel) elhelyezni. - A tömítést kicserélni. - A rugóházat (11. tétel) helyére tenni. Ehhez egy segédtengely (lásd 3. ábrát) használható, amely a felső rugótányért (16. tétel) és a rugót (37. tétel) a feszítő csavarhoz (17. tétel) központosítja. A nyomást áramló közegnél kell beállítani, ügyelve a rugó beállítási tartomámyára (lásd 6.0 Üzembe helyezés). - A rugóbeállítást az ellenanyával (21. tétel) biztosítani. - A fedelet helyére csavarni. - A meghúzási nyomatékot be kell tartani: M Nm M Nm M Nm Rev oldal

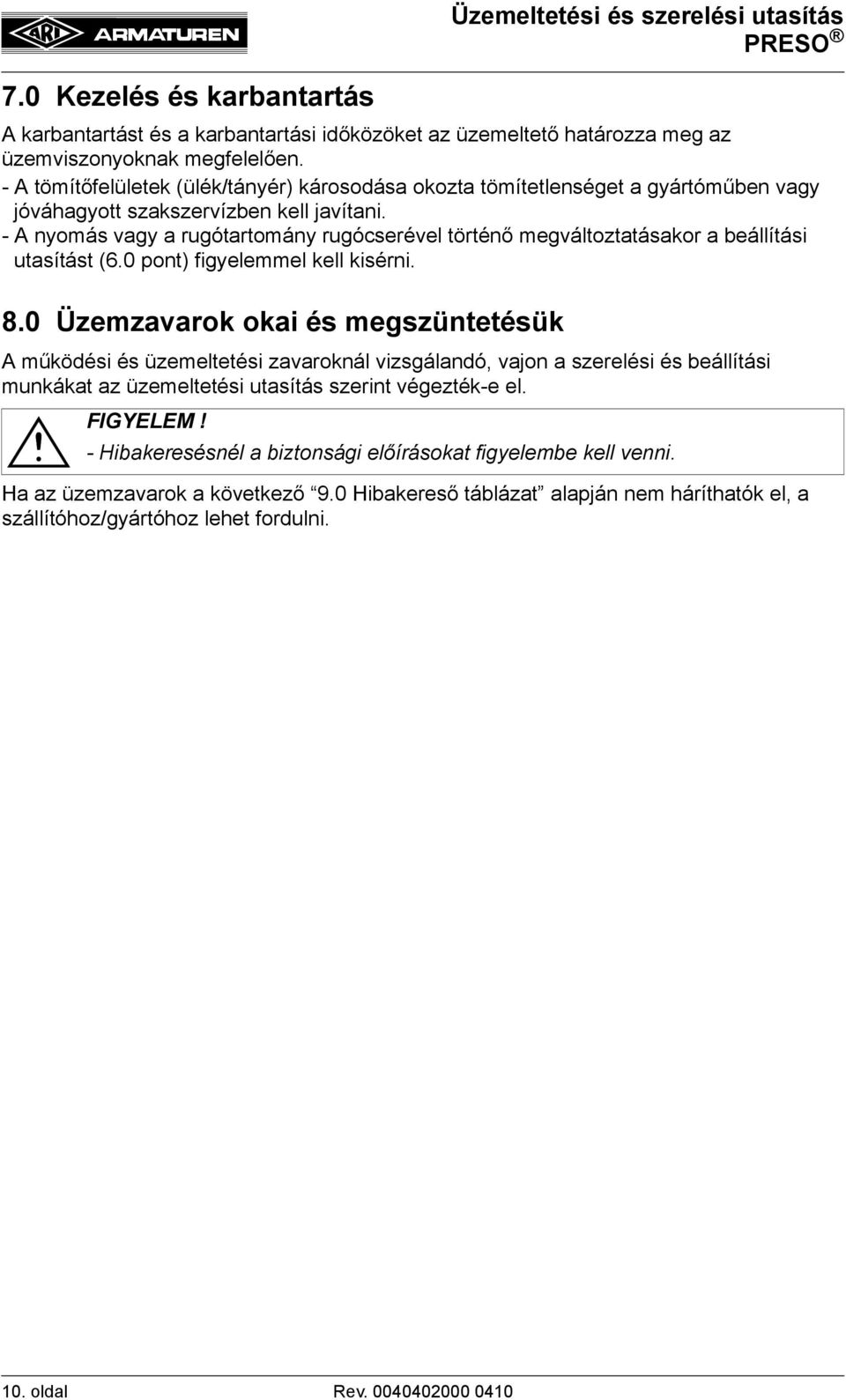

10 7.0 Kezelés és karbantartás Üzemeltetési és szerelési utasítás A karbantartást és a karbantartási időközöket az üzemeltető határozza meg az üzemviszonyoknak megfelelően. - A tömítőfelületek (ülék/tányér) károsodása okozta tömítetlenséget a gyártóműben vagy jóváhagyott szakszervízben kell javítani. - A nyomás vagy a rugótartomány rugócserével történő megváltoztatásakor a beállítási utasítást (6.0 pont) figyelemmel kell kisérni. 8.0 Üzemzavarok okai és megszüntetésük A működési és üzemeltetési zavaroknál vizsgálandó, vajon a szerelési és beállítási munkákat az üzemeltetési utasítás szerint végezték-e el. - Hibakeresésnél a biztonsági előírásokat figyelembe kell venni. Ha az üzemzavarok a következő 9.0 Hibakereső táblázat alapján nem háríthatók el, a szállítóhoz/gyártóhoz lehet fordulni. 10. oldal Rev

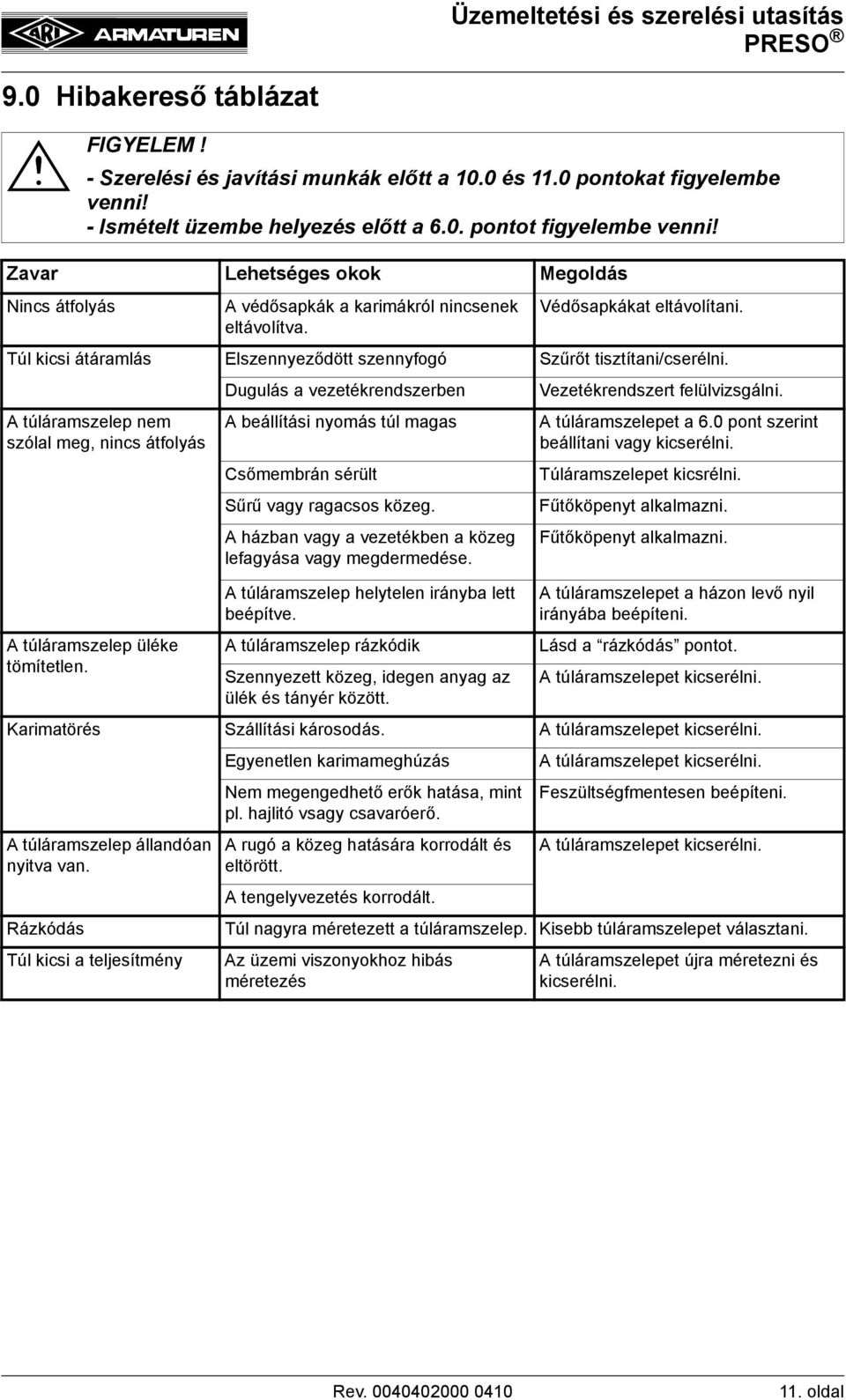

11 Üzemeltetési és szerelési utasítás 9.0 Hibakereső táblázat - Szerelési és javítási munkák előtt a 10.0 és 11.0 pontokat figyelembe venni! - Ismételt üzembe helyezés előtt a 6.0. pontot figyelembe venni! Zavar Lehetséges okok Megoldás Nincs átfolyás A védősapkák a karimákról nincsenek eltávolítva. Védősapkákat eltávolítani. Túl kicsi átáramlás Elszennyeződött szennyfogó Szűrőt tisztítani/cserélni. A túláramszelep nem szólal meg, nincs átfolyás A túláramszelep üléke tömítetlen. Dugulás a vezetékrendszerben A beállítási nyomás túl magas Csőmembrán sérült Sűrű vagy ragacsos közeg. A házban vagy a vezetékben a közeg lefagyása vagy megdermedése. A túláramszelep helytelen irányba lett beépítve. A túláramszelep rázkódik Szennyezett közeg, idegen anyag az ülék és tányér között. Vezetékrendszert felülvizsgálni. A túláramszelepet a 6.0 pont szerint beállítani vagy kicserélni. Túláramszelepet kicsrélni. Fűtőköpenyt alkalmazni. Fűtőköpenyt alkalmazni. A túláramszelepet a házon levő nyil irányába beépíteni. Lásd a rázkódás pontot. A túláramszelepet kicserélni. Karimatörés Szállítási károsodás. A túláramszelepet kicserélni. A túláramszelep állandóan nyitva van. Rázkódás Túl kicsi a teljesítmény Egyenetlen karimameghúzás Nem megengedhető erők hatása, mint pl. hajlitó vsagy csavaróerő. A rugó a közeg hatására korrodált és eltörött. A tengelyvezetés korrodált. A túláramszelepet kicserélni. Feszültségfmentesen beépíteni. A túláramszelepet kicserélni. Túl nagyra méretezett a túláramszelep. Kisebb túláramszelepet választani. Az üzemi viszonyokhoz hibás méretezés A túláramszelepet újra méretezni és kicserélni. Rev oldal

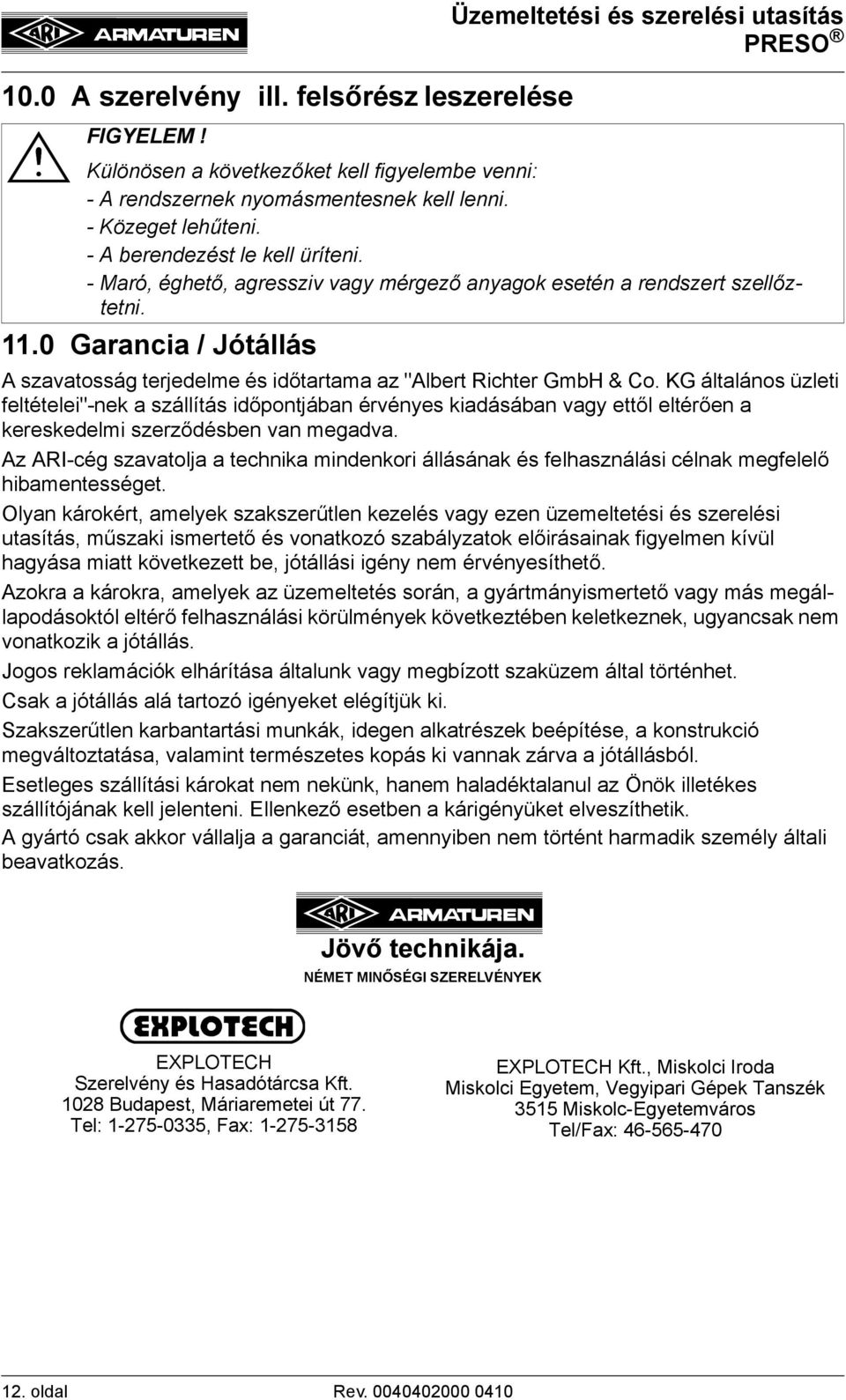

12 10.0 A szerelvény ill. felsőrész leszerelése 11.0 Garancia / Jótállás Üzemeltetési és szerelési utasítás Különösen a következőket kell figyelembe venni: - A rendszernek nyomásmentesnek kell lenni. - Közeget lehűteni. - A berendezést le kell üríteni. - Maró, éghető, agressziv vagy mérgező anyagok esetén a rendszert szellőztetni. A szavatosság terjedelme és időtartama az "Albert Richter GmbH & Co. KG általános üzleti feltételei"-nek a szállítás időpontjában érvényes kiadásában vagy ettől eltérően a kereskedelmi szerződésben van megadva. Az ARI-cég szavatolja a technika mindenkori állásának és felhasználási célnak megfelelő hibamentességet. Olyan károkért, amelyek szakszerűtlen kezelés vagy ezen üzemeltetési és szerelési utasítás, műszaki ismertető és vonatkozó szabályzatok előirásainak figyelmen kívül hagyása miatt következett be, jótállási igény nem érvényesíthető. Azokra a károkra, amelyek az üzemeltetés során, a gyártmányismertető vagy más megállapodásoktól eltérő felhasználási körülmények következtében keletkeznek, ugyancsak nem vonatkozik a jótállás. Jogos reklamációk elhárítása általunk vagy megbízott szaküzem által történhet. Csak a jótállás alá tartozó igényeket elégítjük ki. Szakszerűtlen karbantartási munkák, idegen alkatrészek beépítése, a konstrukció megváltoztatása, valamint természetes kopás ki vannak zárva a jótállásból. Esetleges szállítási károkat nem nekünk, hanem haladéktalanul az Önök illetékes szállítójának kell jelenteni. Ellenkező esetben a kárigényüket elveszíthetik. A gyártó csak akkor vállalja a garanciát, amennyiben nem történt harmadik személy általi beavatkozás. Jövő technikája. NÉMET MINŐSÉGI SZERELVÉNYEK EXPLOTECH Szerelvény és Hasadótárcsa Kft Budapest, Máriaremetei út 77. Tel: , Fax: EXPLOTECH Kft., Miskolci Iroda Miskolci Egyetem, Vegyipari Gépek Tanszék 3515 Miskolc-Egyetemváros Tel/Fax: oldal Rev

13 Üzemeltetési és szerelési utasítás 12.0 Megfelelőségi nyilatkozat ARI-Armaturen Albert Richter GmbH & Co. KG, Mergelheide 56-60, D Schloß Holte-Stukenbrock EK-Megfelelőségi nyilatkozat a EK-Nyomástartó berendezések irányelve szerint - 97/23/EK Ezúton nyilatkozzuk, hogy az alábbiaikban megnevezett termékek a fent megadott Nyomástartó berendezések irányelve követelményeinek megfelelnek és bevizsgálásra kerültek a Nyomástartó berendezések irányelve H modul, II.melléklet, 6.ábra diagramja szerint a Lloyd s Register Quality Assurance GmbH (BS-Nr. 0525), D Hamburg, Am Sandtorkai 41. által. Bizonylat száma:: 50003/1 Túláramszelep Típus 753 Alkalmazott előírások: DIN 3230 DIN 3840 AD 2000 Merkblatt A4 - gömbgrafitos öntöttvas - acélöntvény - korrózióálló acél Schloß Holte-Stukenbrock, (Brechmann, ügyvezető) Rev oldal
