Radiátor visszatérő szelepek

Átírás

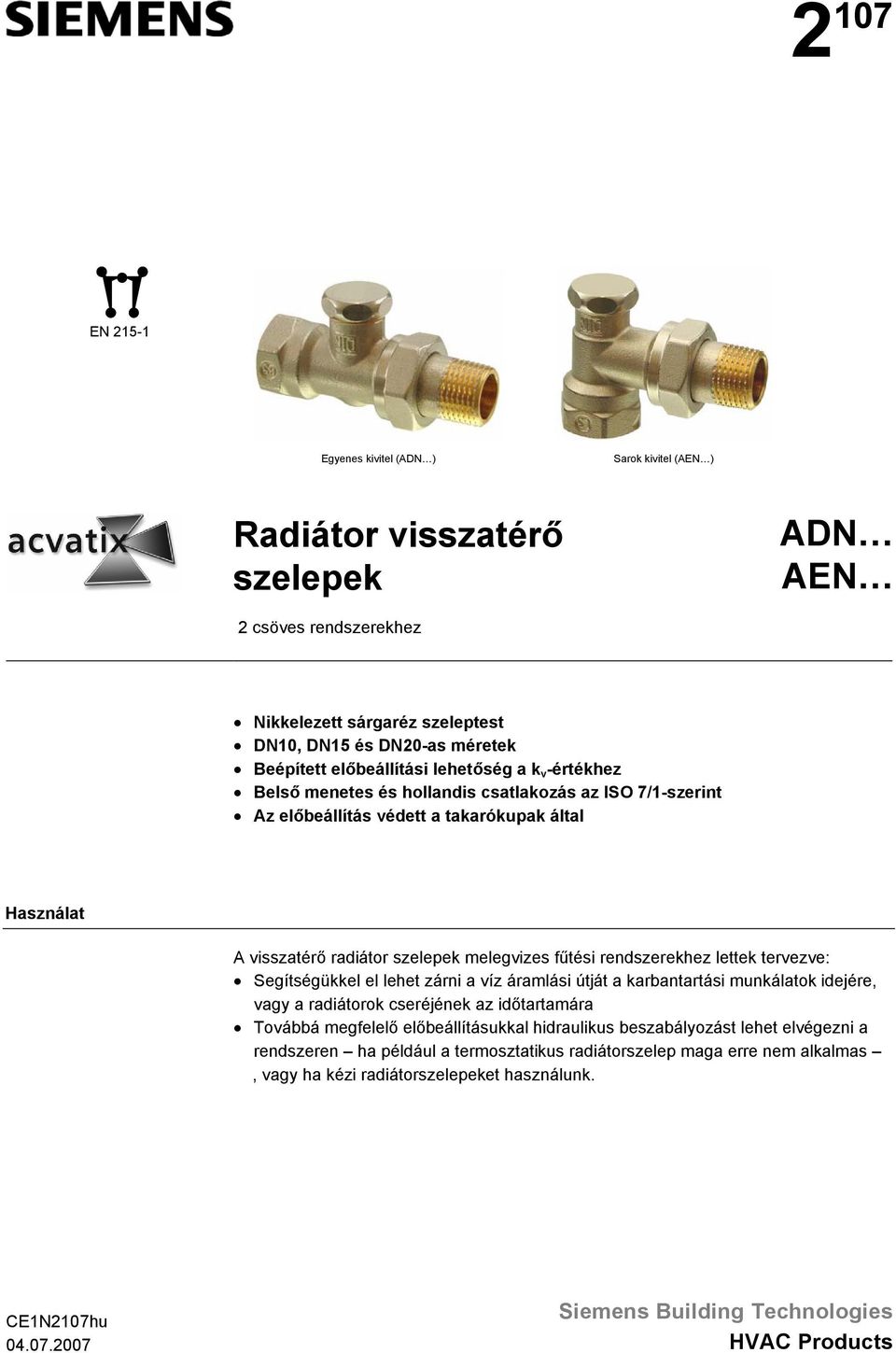

1 7 EN - Egyenes kivitel (ADN ) Sarok kivitel (AEN ) Radiátor visszatérő szelepek ADN AEN csöves rendszerekhez Nikkelezett sárgaréz szeleptest DN, DN és DN0-as méretek Beépített előbeállítási lehetőség a k v -értékhez Belső menetes és hollandis csatlakozás az ISO 7/-szerint Az előbeállítás védett a takarókupak által Használat A visszatérő radiátor szelepek melegvizes fűtési rendszerekhez lettek tervezve: Segítségükkel el lehet zárni a víz áramlási útját a karbantartási munkálatok idejére, vagy a radiátorok cseréjének az időtartamára Továbbá megfelelő előbeállításukkal hidraulikus beszabályozást lehet elvégezni a rendszeren ha például a termosztatikus radiátorszelep maga erre nem alkalmas, vagy ha kézi radiátorszelepeket használunk. CEN7hu Siemens Building Technologies HVAC Products

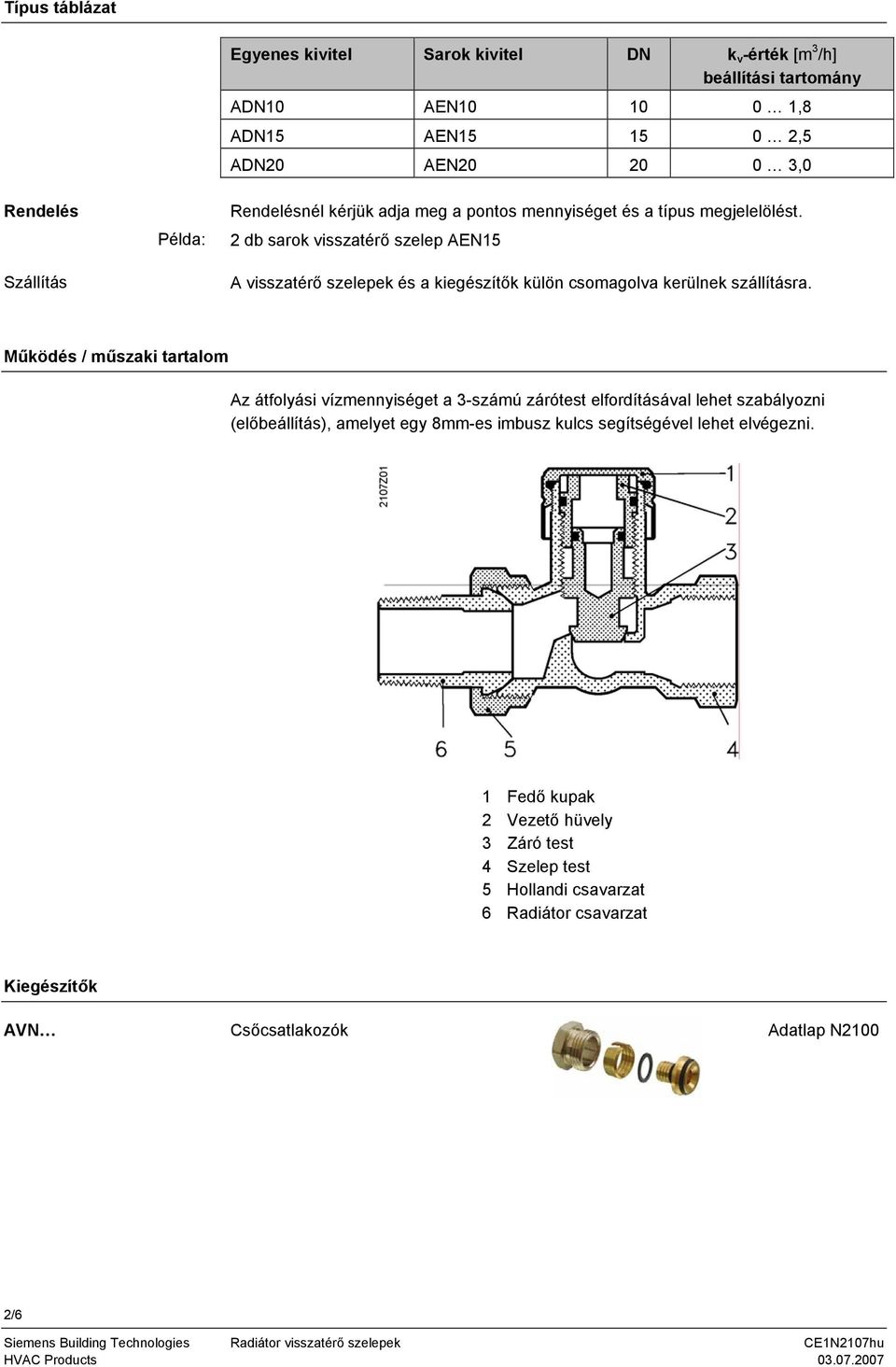

2 Típus táblázat Rendelés Szállítás Példa: Egyenes kivitel Sarok kivitel DN k v -érték [m /h] beállítási tartomány ADN AEN 0, ADN AEN 0, ADN0 AEN0 0 0,0 Rendelésnél kérjük adja meg a pontos mennyiséget és a típus megjelelölést. db sarok visszatérő szelep AEN A visszatérő szelepek és a kiegészítők külön csomagolva kerülnek szállításra. Működés / műszaki tartalom Az átfolyási vízmennyiséget a -számú zárótest elfordításával lehet szabályozni (előbeállítás), amelyet egy mm-es imbusz kulcs segítségével lehet elvégezni. Fedő kupak Vezető hüvely Záró test 4 Szelep test Hollandi csavarzat 6 Radiátor csavarzat Kiegészítők AVN Csőcsatlakozók Adatlap N /6 Siemens Building Technologies Radiátor visszatérő szelepek CEN7hu HVAC Products

3 Műszaki információk k v -érték k v -értékek különböző előbeállítási pozicióknál A k v -érték megadja az átfolyási vízmennyiséget( V. ) m /h-ban, amikor a nyomásesés a szelepen ( ) pontosan bár. Típus számok k v -érték [m /h] a különböző előbeállítási pozicióknál k vs ADN / AEN ADN / AEN ADN0 / AEN A visszatérő radiátorszelepek teljesen nyitott állapotban kerülnek szállításra. Az előbeállítás menete: Fedőkupakot eltávolítani mm-es imbuszkulccsal lehet az előbeállítást elvégezni A szükséges k v -értéket a fenti táblázat alapján a kulcs segítségével lehet beállítani a megfelelő jelöléshez fordítva szelep belső elemét Fedőkupakot visszatenni Méretezési diagrammok ADN AEN V [ m /h ] [kpa ] 0 0. [ bar ] [ mws ] V [ l/h ] 0 0 ΔT = K ΔT = 0 K Q [ kw ] 7D0 Siemens Building Technologies Radiátor visszatérő szelepek CEN7en HVAC Products /6

4 ADN AEN V [ m /h ] [kpa ] 0 0. [ bar ] [ mws ] V [ l/h ] 0 0 ΔT = K ΔT = 0 K Q [ kw ] 7D0 ADN0 AEN0 V [ m /h ] [kpa ] 0 0. [ bar ] [ mws ] V [ l/h ] 0 0 ΔT = K ΔT = 0 K Q [ kw ] 7D0 4/6 Siemens Building Technologies Radiátor visszatérő szelepek CEN7hu HVAC Products

5 Megjegyzések Szerelés A visszatérő radiátorszelepek teljesen nyitott állapotban kerülnek szállításra. Karbantartás Javítás Kezelés A visszatérő radiátorszelepek karbantartás mentesek. A szelepet nem lehet javítani, a teljes egységet kell cserélni. A szelepet nem lehet a későbbiekben együtt kezelni a háztartási hulladékkal. A helyi előírások speciális kezelést követelhetnek meg bizonyos alkatrészekre. Vegye figyelembe a helyi előírásokat. Jótállás A beépítés és használat közben a gyártó előírásait be kell tartani.. Amennyiben az előírásokat figyelmen kívül hagyják, a Siemens Building Technologies / HVAC semmilyen jótállást nem vállal. Műszaki adatok Működési adatok Névleges nyomásosztály PN Alkalmazható közeg Hideg és meleg víz, víz-glikol keverék; ajánlás: a víz minőség a VDI 0 irányelveknek feleljen meg Közeg hőmérséklet 0 C Megengedett működési nyomás Próba nyomás,000 kpa ( bar),600 kpa (6 bar) Anyagok Szelep test Nikkelezett sárgaréz Méretek / súly Csatlakozó Védőkupak O-gyűrű Lásd lejjebb Nikkelezett sárgaréz Nikkelezett sárgaréz NBR Beépítési hossz DIN 4- Menet Rp belső menet R külső menet G menet to ISO 7/ to ISO 7/ to ISO / Siemens Building Technologies Radiátor visszatérő szelepek CEN7en HVAC Products /6

6 Méretek ADN AEN Méretek [mm] Menet [inch] Súly [kg] Type DN l l l l 4 B C Rp R G ADN 76 / /B / 0. ADN 4 / /B /4 0. ADN /4 /4B AEN 7 4 / /B / AEN / /B / AEN /4 /4B 0.0 6/6 004 Siemens Building Technologies AG Subject to alteration Siemens Building Technologies Radiátor visszatérő szelepek CEN7hu HVAC Products
