1 CALYPSO Termosztatikus szelepek Előbeállítás nélküli termosztatikus szelep

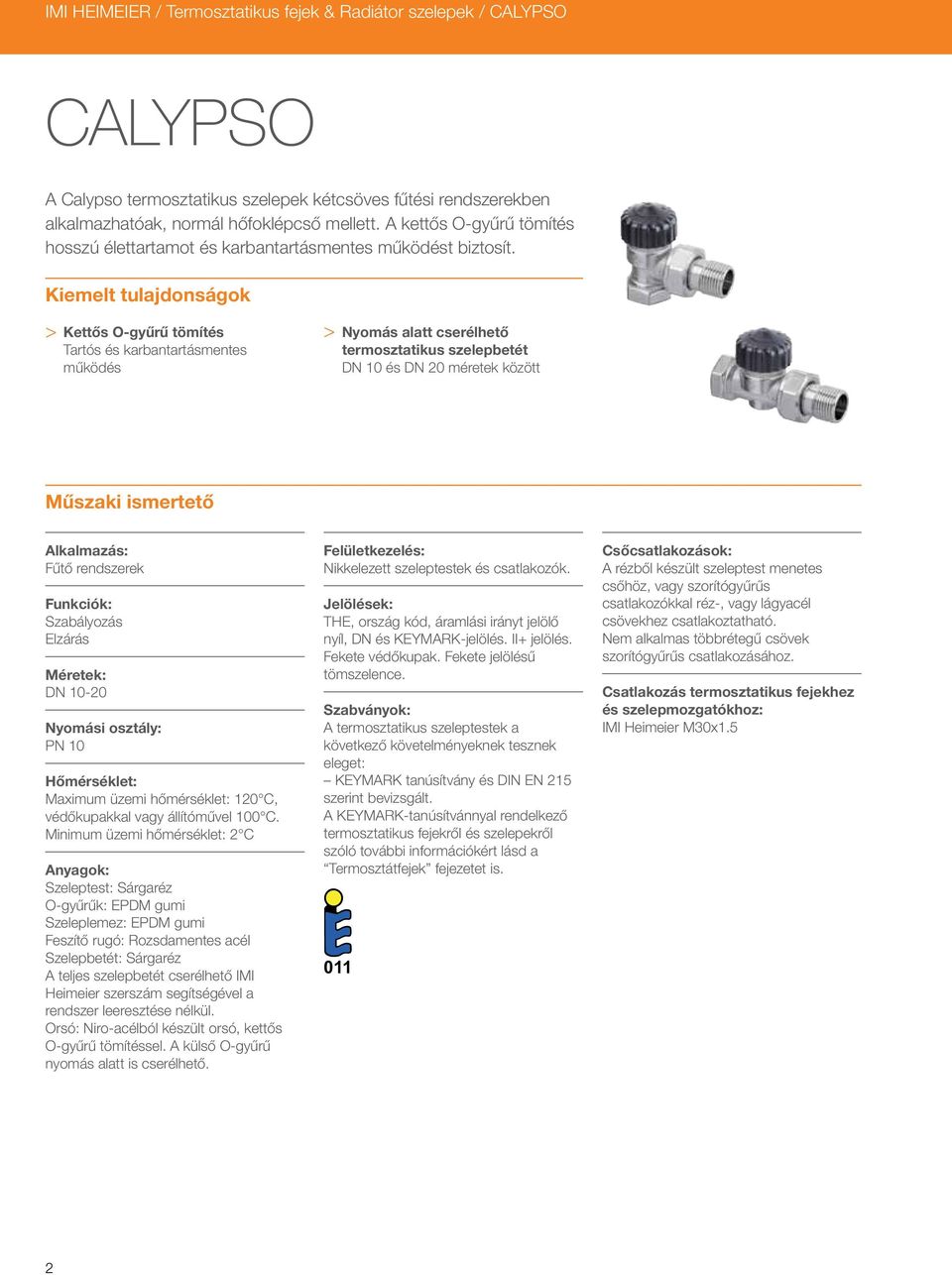

2 IMI HEIMEIER / Termosztatikus fejek & Radiátor szelepek / CALYPSO CALYPSO A Calypso termosztatikus szelepek kétcsöves fűtési rendszerekben alkalmazhatóak, normál hőfoklépcső mellett. A kettős O-gyűrű tömítés hosszú élettartamot és karbantartásmentes működést biztosít. Kiemelt tulajdonságok > > Kettős O-gyűrű tömítés Tartós és karbantartásmentes működés > > Nyomás alatt cserélhető termosztatikus szelepbetét DN 10 és DN 20 méretek között Műszaki ismertető Alkalmazás: Fűtő rendszerek Funkciók: Szabályozás Elzárás Méretek: DN Nyomási osztály: PN 10 Hőmérséklet: Maximum üzemi hőmérséklet: 120 C, védőkupakkal vagy állítóművel 100 C. Minimum üzemi hőmérséklet: 2 C Anyagok: Szeleptest: Sárgaréz O-gyűrűk: EPDM gumi Szeleplemez: EPDM gumi Feszítő rugó: Rozsdamentes acél Szelepbetét: Sárgaréz A teljes szelepbetét cserélhető IMI Heimeier szerszám segítségével a rendszer leeresztése nélkül. Orsó: Niro-acélból készült orsó, kettős O-gyűrű tömítéssel. A külső O-gyűrű nyomás alatt is cserélhető. Felületkezelés: Nikkelezett szeleptestek és csatlakozók. Jelölések: THE, ország kód, áramlási irányt jelölő nyíl, DN és KEYMARK-jelölés. II+ jelölés. Fekete védőkupak. Fekete jelölésű tömszelence. Szabványok: A termosztatikus szeleptestek a következő követelményeknek tesznek eleget: KEYMARK tanúsítvány és DIN EN 215 szerint bevizsgált. A KEYMARK-tanúsítvánnyal rendelkező termosztatikus fejekről és szelepekről szóló további információkért lásd a Termosztátfejek fejezetet is. 011 Csőcsatlakozások: A rézből készült szeleptest menetes csőhöz, vagy szorítógyűrűs csatlakozókkal réz-, vagy lágyacél csövekhez csatlakoztatható. Nem alkalmas többrétegű csövek szorítógyűrűs csatlakozásához. Csatlakozás termosztatikus fejekhez és szelepmozgatókhoz: IMI Heimeier M30x1.5 2

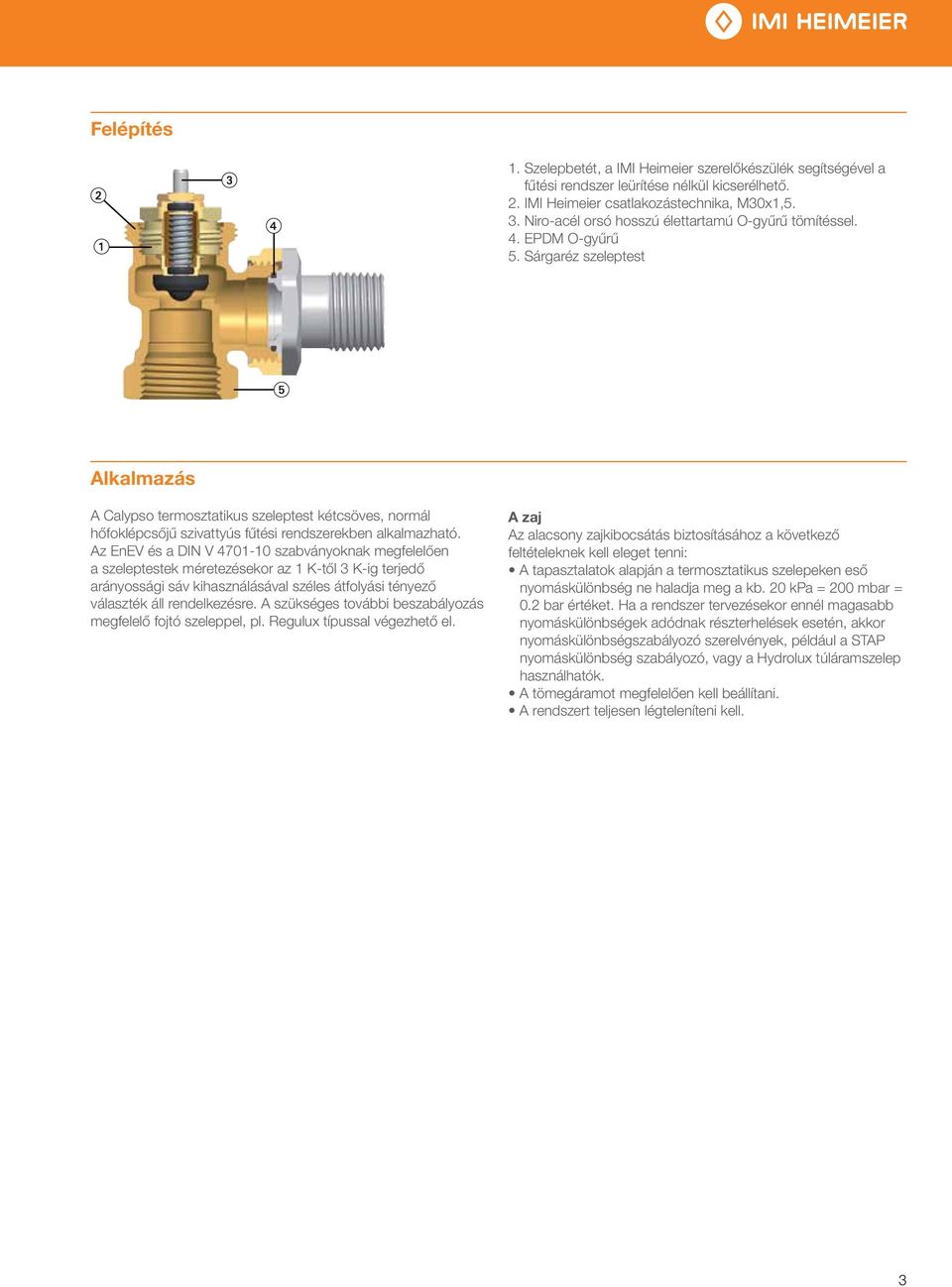

3 Felépítés 1. Szelepbetét, a IMI Heimeier szerelőkészülék segítségével a fűtési rendszer leürítése nélkül kicserélhető. 2. IMI Heimeier csatlakozástechnika, M30x1,5. 3. Niro-acél orsó hosszú élettartamú O-gyűrű tömítéssel. 4. EPDM O-gyűrű 5. Sárgaréz szeleptest Alkalmazás A Calypso termosztatikus szeleptest kétcsöves, normál hőfoklépcsőjű szivattyús fűtési rendszerekben alkalmazható. Az EnEV és a DIN V szabványoknak megfelelően a szeleptestek méretezésekor az 1 K-től 3 K-ig terjedő arányossági sáv kihasználásával széles átfolyási tényező választék áll rendelkezésre. A szükséges további beszabályozás megfelelő fojtó szeleppel, pl. Regulux típussal végezhető el. A zaj Az alacsony zajkibocsátás biztosításához a következő feltételeknek kell eleget tenni: A tapasztalatok alapján a termosztatikus szelepeken eső nyomáskülönbség ne haladja meg a kb. 20 kpa = 200 mbar = 0.2 bar értéket. Ha a rendszer tervezésekor ennél magasabb nyomáskülönbségek adódnak részterhelések esetén, akkor nyomáskülönbségszabályozó szerelvények, például a STAP nyomáskülönbség szabályozó, vagy a Hydrolux túláramszelep használhatók. A tömegáramot megfelelően kell beállítani. A rendszert teljesen légteleníteni kell. 3

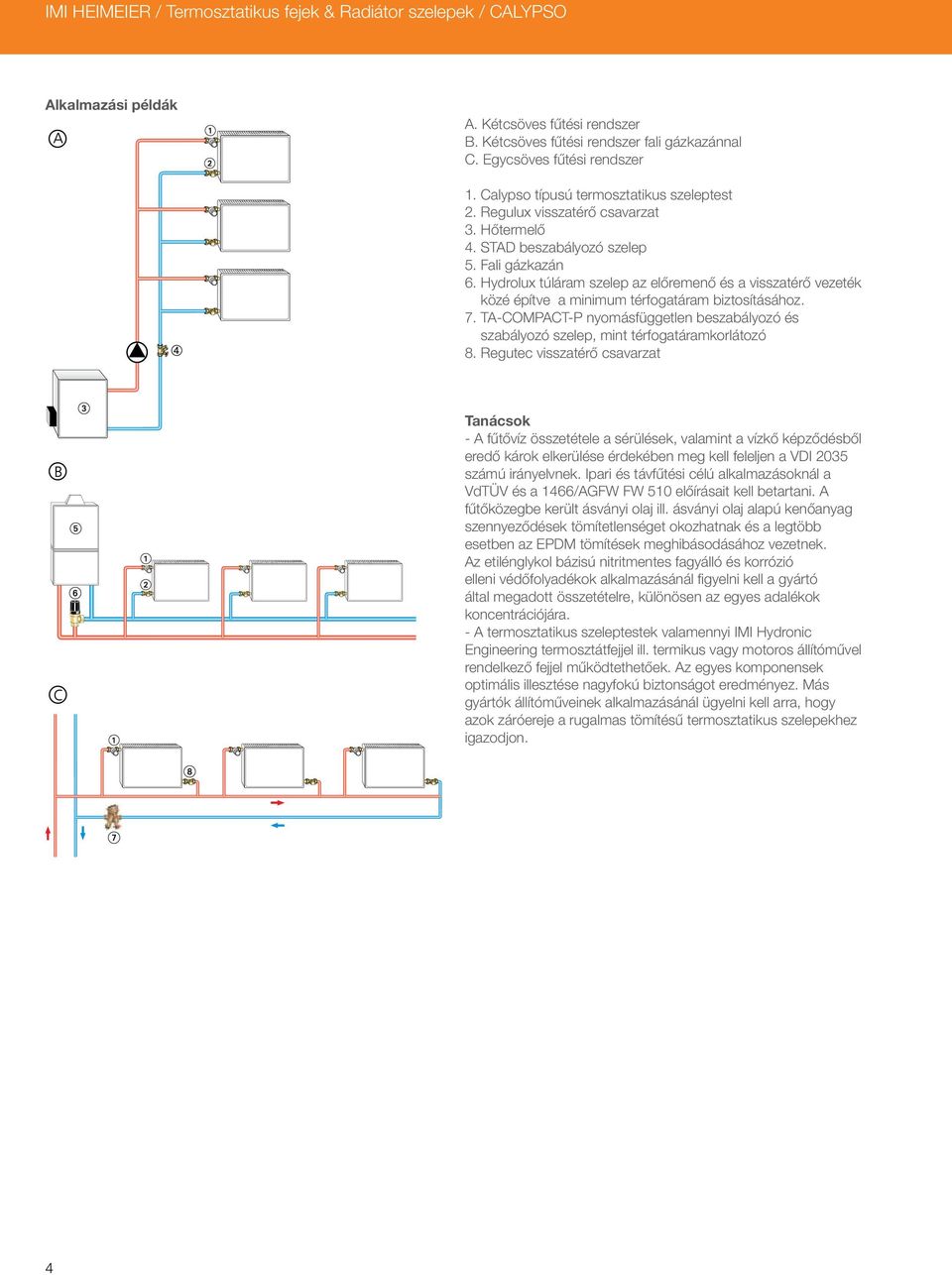

4 IMI HEIMEIER / Termosztatikus fejek & Radiátor szelepek / CALYPSO Alkalmazási példák A. Kétcsöves fűtési rendszer B. Kétcsöves fűtési rendszer fali gázkazánnal C. Egycsöves fűtési rendszer 1. Calypso típusú termosztatikus szeleptest 2. Regulux visszatérő csavarzat 3. Hőtermelő 4. STAD beszabályozó szelep 5. Fali gázkazán 6. Hydrolux túláram szelep az előremenő és a visszatérő vezeték közé építve a minimum térfogatáram biztosításához. 7. TA-COMPACT-P nyomásfüggetlen beszabályozó és szabályozó szelep, mint térfogatáramkorlátozó 8. Regutec visszatérő csavarzat Tanácsok - A fűtővíz összetétele a sérülések, valamint a vízkő képződésből eredő károk elkerülése érdekében meg kell feleljen a VDI 2035 számú irányelvnek. Ipari és távfűtési célú alkalmazásoknál a VdTÜV és a 1466/AGFW FW 510 előírásait kell betartani. A fűtőközegbe került ásványi olaj ill. ásványi olaj alapú kenőanyag szennyeződések tömítetlenséget okozhatnak és a legtöbb esetben az EPDM tömítések meghibásodásához vezetnek. Az etilénglykol bázisú nitritmentes fagyálló és korrózió elleni védőfolyadékok alkalmazásánál figyelni kell a gyártó által megadott összetételre, különösen az egyes adalékok koncentrációjára. - A termosztatikus szeleptestek valamennyi IMI Hydronic Engineering termosztátfejjel ill. termikus vagy motoros állítóművel rendelkező fejjel működtethetőek. Az egyes komponensek optimális illesztése nagyfokú biztonságot eredményez. Más gyártók állítóműveinek alkalmazásánál ügyelni kell arra, hogy azok záróereje a rugalmas tömítésű termosztatikus szelepekhez igazodjon. 4

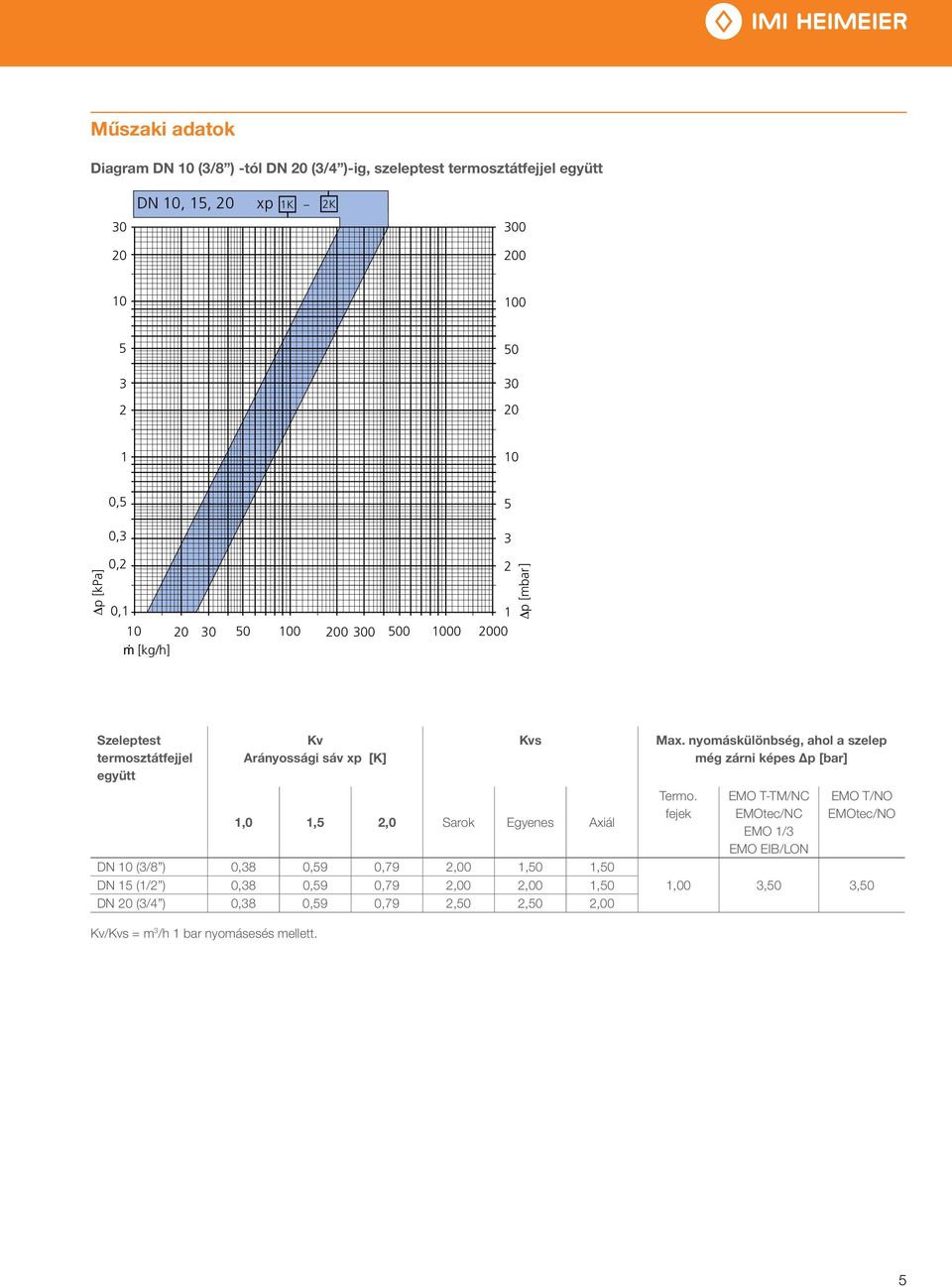

5 Műszaki adatok Diagram DN 10 (3/8 ) -tól DN 20 (3/4 )-ig, szeleptest termosztátfejjel együtt DN 10, 15, 20 xp 1K 2K ,5 0,3 5 3 Δp [kpa] 0,2 2 0, ª [kg/h] Δp [mbar] Szeleptest termosztátfejjel együtt Kv Arányossági sáv xp [K] Kvs Max. nyomáskülönbség, ahol a szelep még zárni képes Δp [bar] 1,0 1,5 2,0 Sarok Egyenes Axiál DN 10 (3/8 ) 0,38 0,59 0,79 2,00 1,50 1,50 DN 15 (1/2 ) 0,38 0,59 0,79 2,00 2,00 1,50 DN 20 (3/4 ) 0,38 0,59 0,79 2,50 2,50 2,00 Termo. fejek EMO T-TM/NC EMOtec/NC EMO 1/3 EMO EIB/LON EMO T/NO EMOtec/NO 1,00 3,50 3,50 Kv/Kvs = m 3 /h 1 bar nyomásesés mellett. 5

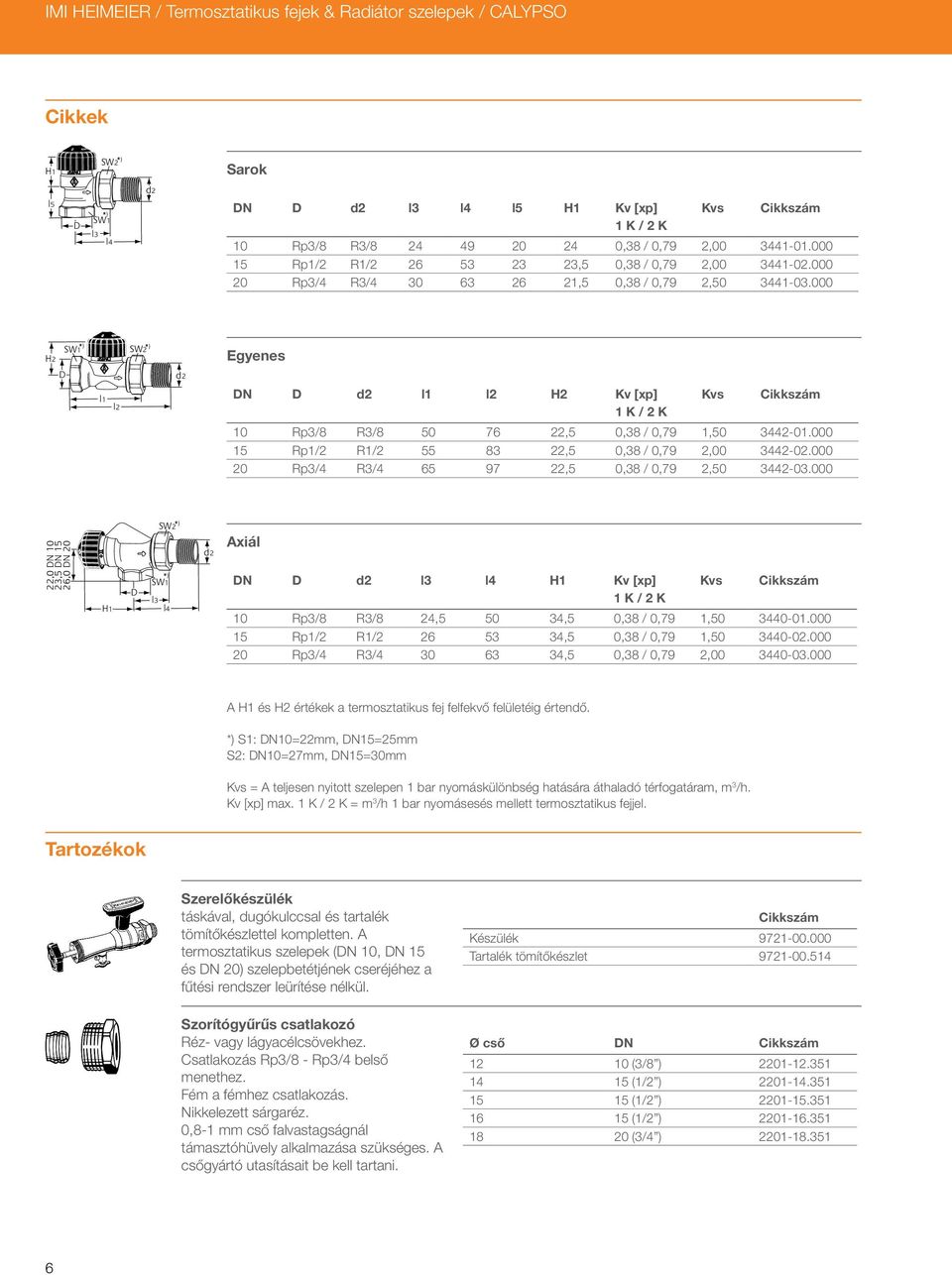

6 IMI HEIMEIER / Termosztatikus fejek & Radiátor szelepek / CALYPSO Cikkek H1 SW2 * ) Sarok d2 l5 * ) SW1 D l3 l4 DN D d2 l3 l4 l5 H1 Kv [xp] Kvs 1 K / 2 K 10 Rp3/8 R3/ ,38 / 0,79 2, Rp1/2 R1/ ,5 0,38 / 0,79 2, Rp3/4 R3/ ,5 0,38 / 0,79 2, SW1* ) SW2* ) H2 D l1 l2 d2 Egyenes DN D d2 l1 l2 H2 Kv [xp] Kvs 1 K / 2 K 10 Rp3/8 R3/ ,5 0,38 / 0,79 1, Rp1/2 R1/ ,5 0,38 / 0,79 2, Rp3/4 R3/ ,5 0,38 / 0,79 2, ,0 DN 10 23,5 DN 15 26,0 DN 20 H1 D SW2 * ) SW1 l3 l4 * ) d2 Axiál DN D d2 l3 l4 H1 Kv [xp] Kvs 1 K / 2 K 10 Rp3/8 R3/8 24, ,5 0,38 / 0,79 1, Rp1/2 R1/ ,5 0,38 / 0,79 1, Rp3/4 R3/ ,5 0,38 / 0,79 2, A H1 és H2 értékek a termosztatikus fej felfekvő felületéig értendő. *) S1: DN10=22mm, DN15=25mm S2: DN10=27mm, DN15=30mm Kvs = A teljesen nyitott szelepen 1 bar nyomáskülönbség hatására áthaladó térfogatáram, m 3 /h. Kv [xp] max. 1 K / 2 K = m 3 /h 1 bar nyomásesés mellett termosztatikus fejjel. Tartozékok Szerelőkészülék táskával, dugókulccsal és tartalék tömítőkészlettel kompletten. A termosztatikus szelepek (DN 10, DN 15 és DN 20) szelepbetétjének cseréjéhez a fűtési rendszer leürítése nélkül. Réz- vagy lágyacélcsövekhez. Csatlakozás Rp3/8 - Rp3/4 belső menethez. Fém a fémhez csatlakozás. 0,8-1 mm cső falvastagságnál támasztóhüvely alkalmazása szükséges. A csőgyártó utasításait be kell tartani. Készülék Tartalék tömítőkészlet Ø cső DN (3/8 ) (1/2 ) (1/2 ) (1/2 ) (3/4 )

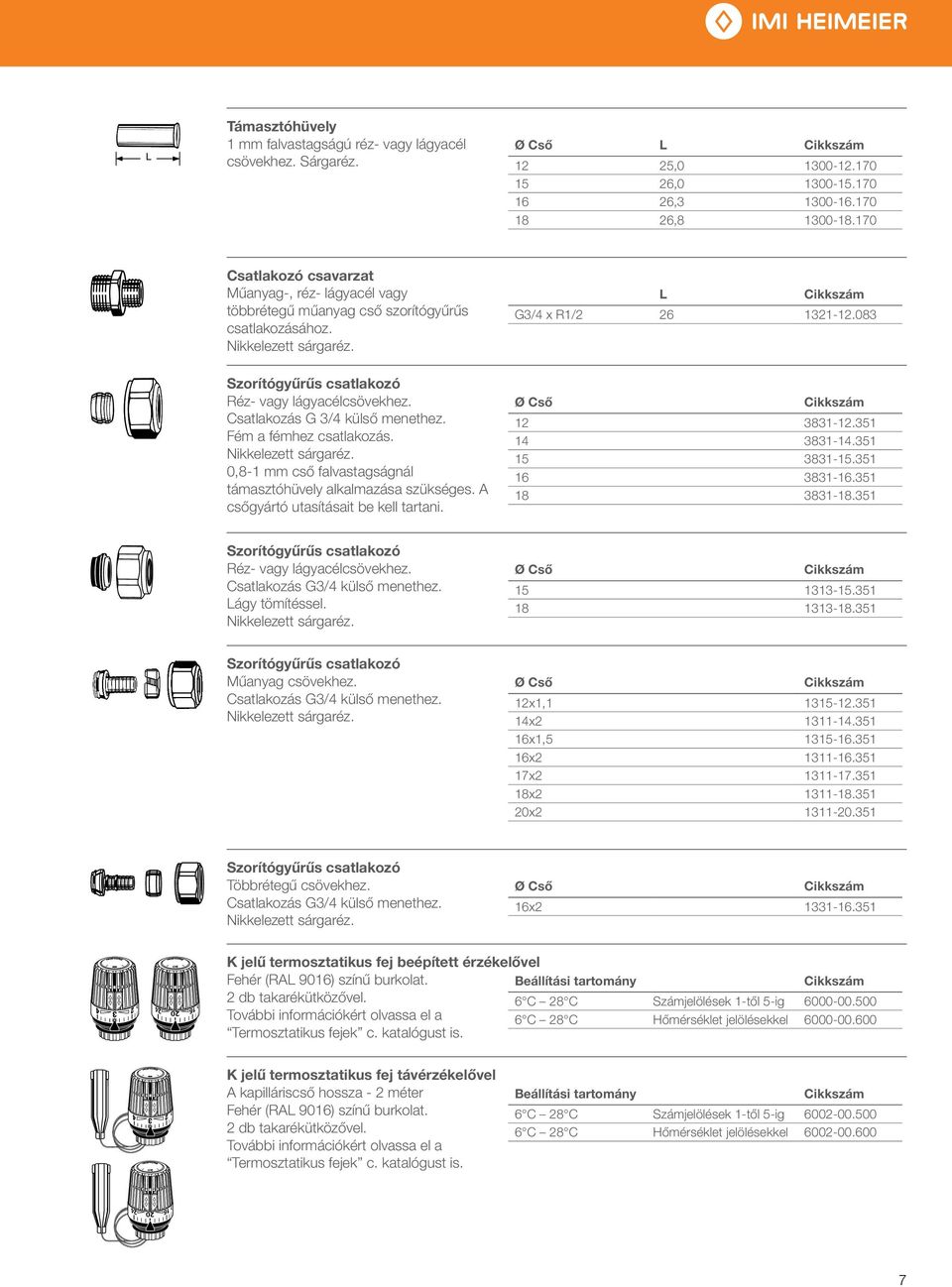

7 Támasztóhüvely 1 mm falvastagságú réz- vagy lágyacél csövekhez. Sárgaréz. Ø Cső L 12 25, , , , Csatlakozó csavarzat Műanyag-, réz- lágyacél vagy többrétegű műanyag cső szorítógyűrűs csatlakozásához. Réz- vagy lágyacélcsövekhez. Csatlakozás G 3/4 külső menethez. Fém a fémhez csatlakozás. 0,8-1 mm cső falvastagságnál támasztóhüvely alkalmazása szükséges. A csőgyártó utasításait be kell tartani. L G3/4 x R1/ Ø Cső Réz- vagy lágyacélcsövekhez. Csatlakozás G3/4 külső menethez. Lágy tömítéssel. Ø Cső Műanyag csövekhez. Csatlakozás G3/4 külső menethez. Ø Cső 12x1, x x1, x x x x Többrétegű csövekhez. Csatlakozás G3/4 külső menethez. Ø Cső 16x K jelű termosztatikus fej beépített érzékelővel Beállítási tartomány 2 db takarékütközővel. 6 C 28 C Számjelölések 1-től 5-ig C 28 C Hőmérséklet jelölésekkel K jelű termosztatikus fej távérzékelővel A kapilláriscső hossza - 2 méter 2 db takarékütközővel. Beállítási tartomány 6 C 28 C Számjelölések 1-től 5-ig C 28 C Hőmérséklet jelölésekkel

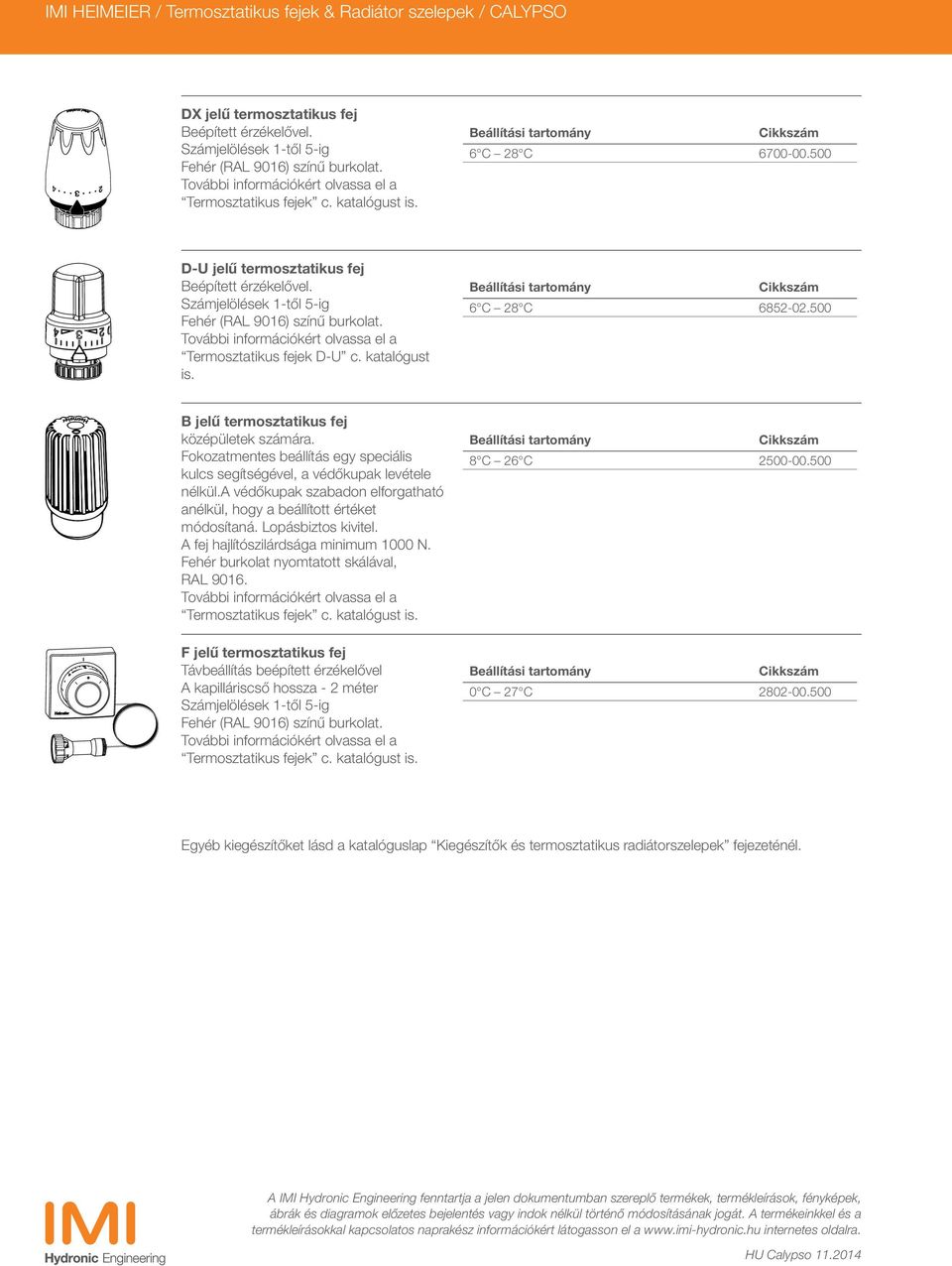

8 IMI HEIMEIER / Termosztatikus fejek & Radiátor szelepek / CALYPSO DX jelű termosztatikus fej Beépített érzékelővel. Számjelölések 1-től 5-ig Beállítási tartomány 6 C 28 C D-U jelű termosztatikus fej Beépített érzékelővel. Számjelölések 1-től 5-ig Termosztatikus fejek D-U c. katalógust is. Beállítási tartomány 6 C 28 C B jelű termosztatikus fej középületek számára. Fokozatmentes beállítás egy speciális kulcs segítségével, a védőkupak levétele nélkül.a védőkupak szabadon elforgatható anélkül, hogy a beállított értéket módosítaná. Lopásbiztos kivitel. A fej hajlítószilárdsága minimum 1000 N. Fehér burkolat nyomtatott skálával, RAL F jelű termosztatikus fej Távbeállítás beépített érzékelővel A kapilláriscső hossza - 2 méter Számjelölések 1-től 5-ig Beállítási tartomány 8 C 26 C Beállítási tartomány 0 C 27 C Egyéb kiegészítőket lásd a katalóguslap Kiegészítők és termosztatikus radiátorszelepek fejezeténél. A IMI Hydronic Engineering fenntartja a jelen dokumentumban szereplő termékek, termékleírások, fényképek, ábrák és diagramok előzetes bejelentés vagy indok nélkül történő módosításának jogát. A termékeinkkel és a termékleírásokkal kapcsolatos naprakész információkért látogasson el a internetes oldalra. HU Calypso
