1 Termosztatikus szelepek V-exact II Temosztatikus szeleptest fokozatmentes előbeállítással Nyomástartás & Vízminőség Beszabályozás & Szabályozás Hőmérséklet-szabályozás ENGINEERING AVANTAGE A V-exact II termosztatikus szeleptestek kétcsöves, szivattyús fűtési rendszerekben alkalmazhatók normál és magas üzemi hőmérsékletlépcsők mellett. A beépített fokozatmentes, precíziós előbeállítás lehetővé teszi a pontos hidraulikai beszabályozást annak érdekében, hogy minden fogyasztó a fűtési igényeknek megfelelő térfogatáramhoz jusson. A szelep nagy térfogatáram tartományt képes lekezelni és optimalizált zajteljesítmény és nagyon kis térfogatáram tűrések jellemzik.

2 Optimalizált zajkibocsátás a különleges belső kialakítás révén Nagy térfogatáram tartomány különböző alkalmazásokhoz Tömítés kettős O-gyűrűvel a tartós, karbantartást nem igénylő működéshez Vörösöntvény szeleptest ellenáll a korróziónak és biztonságos Műszaki leírás Alkalmazás: Fűtő- és hűtőrendszerek. Funkciók: Szabályozás Fokozatmentes előbeállítás Elzárás Méretek: N - Nyomási osztály: PN Hőmérséklet: Maximum üzemi hőmérséklet: 1 C, védőkupakkal vagy állítóművel 0 C, préscsatlakozással 1 C. Minimum üzemi hőmérséklet: - C Anyagok: Szeleptest: Korrózióálló vörösöntvény. O-gyűrűk: EPM gumi Szeleplemez: EPM gumi Feszítő rugó: Rozsdamentes acél Szelepbetét: Réz, PPS (polifenilszulfid) Szelepszár: Rozsdamentes acél A teljes szelepbetét cserélhető HEIMEIER szerszám segítségével a rendszer leeresztése nélkül. Orsó: Niro-acélból készült orsó kettős O-gyűrű tömítéssel. A külső O-gyűrű nyomás alatt is cserélhető. Felületkezelés: Nikkelezett szeleptestek és csatlakozók. Jelölések: THE, ország kód, áramlási irányt jelző nyíl, N és KEYMARK Megnevezés. II-jelölés. Fehér védőkupak. Szabványok: A termosztatikus szeleptestek a következő követelményeknek tesznek eleget: KEYMARK tanúsítvány és IN EN 21 szerint bevizsgált. csőcsatlakozások: A házat menetes csövekhez, vagy szorítógyűrűs csavarzattal vörösréz, precíziós acél vagy ötrétegű csőhöz (csak N 1) való csatlakoztatásra alakítottuk ki. A külső menetes változat kiegészítő szorítógyűrűs csavarzatok használatával lehetővé teszi a műanyag csövekhez való csatlakozást. A Viega préscsatlakozással (1 mm) kialakított SC-Contur (biztonsági kontúr) változatok használhatók vörösréz csövekhez, Viega Sanpress rozsdamentes acél csövekhez és Prestabo acélcsövekhez. csatlakozás termosztatikus fejekhez és szelepmozgatókhoz: M0x1. 2

3 Felépítés V-exakt II 1. Hosszú élettartamú kettős O-gyűrűs tömítés 2. Az erős feszítő rugó nagy pozicionáló erővel kombinálva biztosítja, hogy a szelep idővel ne lazuljon ki.. A szelepház korrózióálló erős vörösöntvényből készül. 4. Pontos szabályozó rész a fokozatmentes előbeállításhoz.. M0x1, csatlakozó technológia HEIMEIER termosztát fejhez, valamint HEIMEIER és TA szelepmozgatókhoz. 6. Cserélhető szelepbetét HEIMEIER szerszám segítségével a rendszer leeresztése nélkül. Alkalmazás A HEIMEIER V-exact II termosztatikus szeleptest kétcsöves, normál és nagy hőfoklépcsőjű szivattyús fűtési rendszerekben széles hőmérséklethatárok között, valamint hűtési rendszerekben egyaránt alkalmazható. A szelep széles térfogatáramtartománnyal, optimalizált zajkibocsátással és nagyon kis térfogatáram tűréssel rendelkezik. Kiterjedt rendszerekben a térfogatáram elosztását nem csak meghatározott, normál üzemi körülmények között kell fenntartani, hanem a helyiséghőmérséklet csökkenésekor vagy üzemszünet esetén is, hogy elkerüljük a rendszer egyes részeinek alul- vagy túlfűtését. Ennek eléréséhez a szelep karakterisztikáját úgy alakítottuk ki, hogy a radiátor tömegárama ne haladja meg a névleges áramlás kb. 1,-szeresét, még a 8-as előbeállításnál a teljesen nyitott szelepnél sem. Az EnEV vagy a IN V előírásaival összhangban a V-exact II termosztatikus szeleptest tervezhető maximum 1 K vagy 2 K arányossági sávval. Optimalizált tömegáram korlátozás Legkisebb tömegáram eltérések

4 A zaj Az alacsony zajkibocsátás biztosításához a következő feltételeknek kell eleget tenni: A tapasztalatok alapján a termosztatikus szelepeken eső nyomáskülönbség ne haladja meg a kb. kpa = 0 mbar = 0.2 bar értéket. Ha a rendszer tervezésekor ennél magasabb nyomáskülönbségek adódnak részterhelések esetén, akkor nyomáskülönbségszabályozó szerelvények, például a STAP nyomáskülönbség szabályozó, vagy a Hydrolux túláramszelep használhatók (lásd a zajkarakterisztika görbéket). A tömegáramot megfelelően kell beállítani. A rendszert teljesen légteleníteni kell. Alkalmazási példa 1. V-exact II termosztatikus szeleptest 2. Regulux/Regutec visszatérő csavarzat. TA STAP nyomáskülönbség szabályozó szelep 4. TA STA beszabályozó szelep. Hőtermelő Tanácsok - A fűtővíz összetétele a sérülések, valamint a vízkő képződésből eredő károk elkerülése érdekében meg kell feleljen a VI számú irányelvnek. Ipari és távfűtési célú alkalmazásoknál a VdTÜV és a 1466/AGFW FW előírásait kell betartani. A fűtőközegbe került ásványi olaj ill. ásványi olaj alapú kenőanyag szennyeződések tömítetlenséget okozhatnak és a legtöbb esetben az EPM tömítések meghibásodásához vezetnek. Az etilénglykol bázisú nitritmentes fagyálló és korrózió elleni védőfolyadékok alkalmazásánál figyelni kell a gyártó által megadott összetételre, különösen az egyes adalékok koncentrációjára. - A termosztatikus szeleptestek valamennyi TA Hydronics termosztátfejjel ill. termikus vagy motoros állítóművel rendelkező fejjel működtethetőek. Az egyes komponensek optimális illesztése nagyfokú biztonságot eredményez. Más gyártók állítóműveinek alkalmazásánál ügyelni kell arra, hogy azok záróereje a rugalmas tömítésű termosztatikus szelepekhez igazodjon. 4

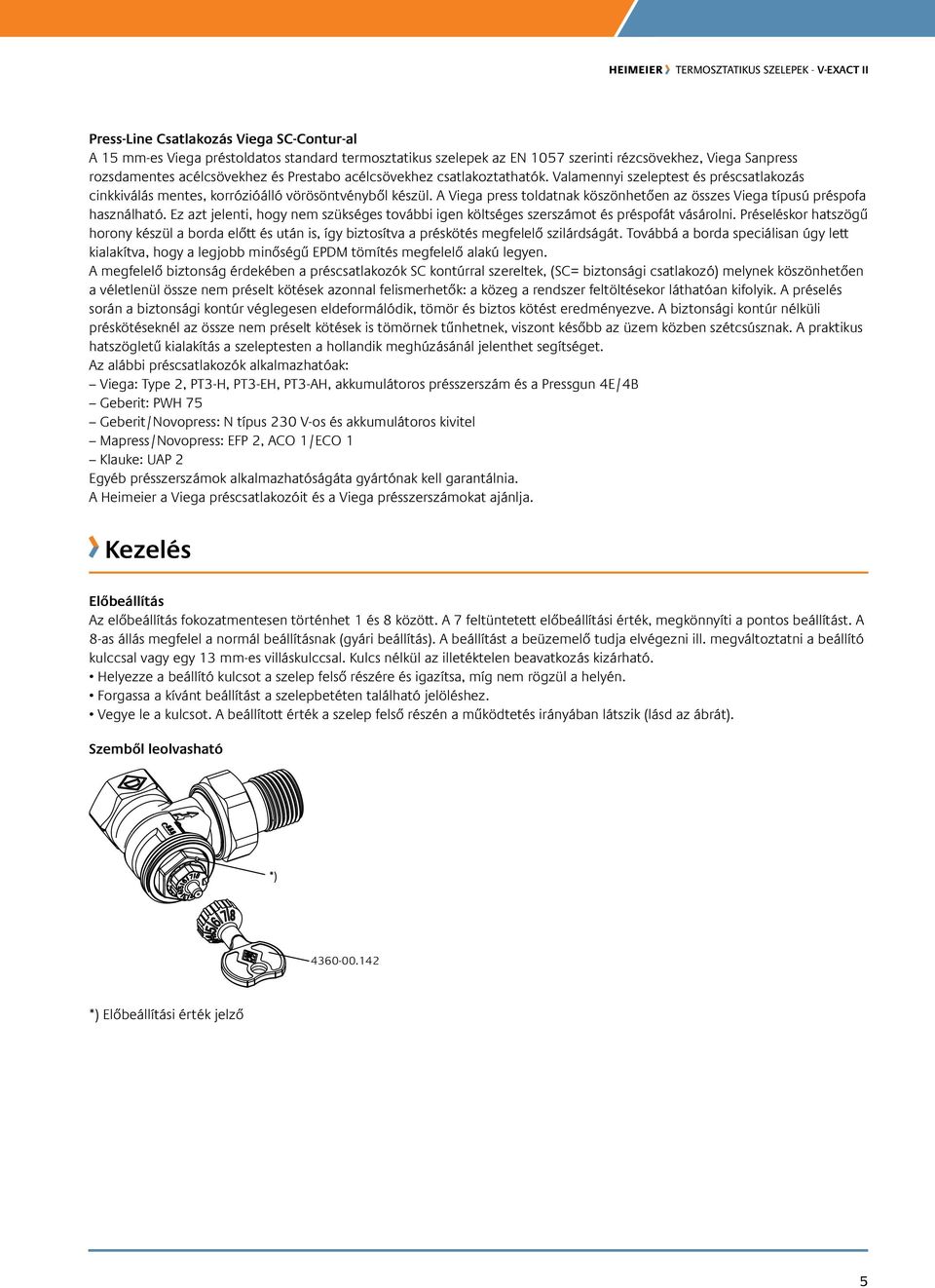

5 Press-Line csatlakozás Viega Sc-contur-al A 1 mm-es Viega préstoldatos standard termosztatikus szelepek az EN 7 szerinti rézcsövekhez, Viega Sanpress rozsdamentes acélcsövekhez és Prestabo acélcsövekhez csatlakoztathatók. Valamennyi szeleptest és préscsatlakozás cinkkiválás mentes, korrózióálló vörösöntvényből készül. A Viega press toldatnak köszönhetően az összes Viega típusú préspofa használható. Ez azt jelenti, hogy nem szükséges további igen költséges szerszámot és préspofát vásárolni. Préseléskor hatszögű horony készül a borda előtt és után is, így biztosítva a préskötés megfelelő szilárdságát. Továbbá a borda speciálisan úgy lett kialakítva, hogy a legjobb minőségű EPM tömítés megfelelő alakú legyen. A megfelelő biztonság érdekében a préscsatlakozók SC kontúrral szereltek, (SC= biztonsági csatlakozó) melynek köszönhetően a véletlenül össze nem préselt kötések azonnal felismerhetők: a közeg a rendszer feltöltésekor láthatóan kifolyik. A préselés során a biztonsági kontúr véglegesen eldeformálódik, tömör és biztos kötést eredményezve. A biztonsági kontúr nélküli préskötéseknél az össze nem préselt kötések is tömörnek tűnhetnek, viszont később az üzem közben szétcsúsznak. A praktikus hatszögletű kialakítás a szeleptesten a hollandik meghúzásánál jelenthet segítséget. Az alábbi préscsatlakozók alkalmazhatóak: Viega: Type 2, PT-H, PT-EH, PT-AH, akkumulátoros présszerszám és a Pressgun 4E/4B Geberit: PWH 7 Geberit/Novopress: N típus V-os és akkumulátoros kivitel Mapress/Novopress: EFP 2, ACO 1/ECO 1 Klauke: UAP 2 Egyéb présszerszámok alkalmazhatóságáta gyártónak kell garantálnia. A Heimeier a Viega préscsatlakozóit és a Viega présszerszámokat ajánlja. Kezelés Előbeállítás Az előbeállítás fokozatmentesen történhet 1 és 8 között. A 7 feltüntetett előbeállítási érték, megkönnyíti a pontos beállítást. A 8-as állás megfelel a normál beállításnak (gyári beállítás). A beállítást a beüzemelő tudja elvégezni ill. megváltoztatni a beállító kulccsal vagy egy 1 mm-es villáskulccsal. Kulcs nélkül az illetéktelen beavatkozás kizárható. Helyezze a beállító kulcsot a szelep felső részére és igazítsa, míg nem rögzül a helyén. Forgassa a kívánt beállítást a szelepbetéten található jelöléshez. Vegye le a kulcsot. A beállított érték a szelep felső részén a működtetés irányában látszik (lásd az ábrát). Szemből leolvasható *) Előbeállítási érték jelző

6 Műszaki adatok iagram, szeleptest termosztátfejjel együtt Arányossági sáv [xp] 1,0 K kv 0,02/ xp 0, K 2, 4, 6, 1,,, 7, db(a) Arányossági sáv [xp] 2,0 K kv 0,02/ xp 0, K 2, 4, 6, 0 1,,, 7, 00 0 db(a) 2 db(a) , 0, 0, 0, p [kpa] 0,2 0,1 1 2 ª [kg/h] p [mbar] 1 00 p [kpa] 0,2 0,1 1 2 ª [kg/h] Δp [mbar] 1 00 Szeleptest termosztátfejjel együtt (N /1/) Arány. sáv xp 1,0 K Arány. sáv xp 2,0 K Előbeállítás Kv-érték 0,049 0,082 0,10 0,21 0,246 0,0 0, 0,4 Kv-érték 0,049 0,090 0,10 0,26 0,0 0,470 0,90 0,670 Kvs 0,049 0,2 0,18 0,1 0,4 0,6 0,740 0,860 Tömegáram tűrés ± [%] Max. nyomáskülönbség, ahol a szelep még zárni képes Δp [bar] term. fej EMO T/NC EMOtec/NC EMO 1/ EMO EIB/LON EMO T/NO EMO tec/no 1,0,, *) Védőkupakkal vagy állítóművel 0 C, press csatlakozással 1 C. kv/ = m /h 1 bar nyomásesés mellett. 6

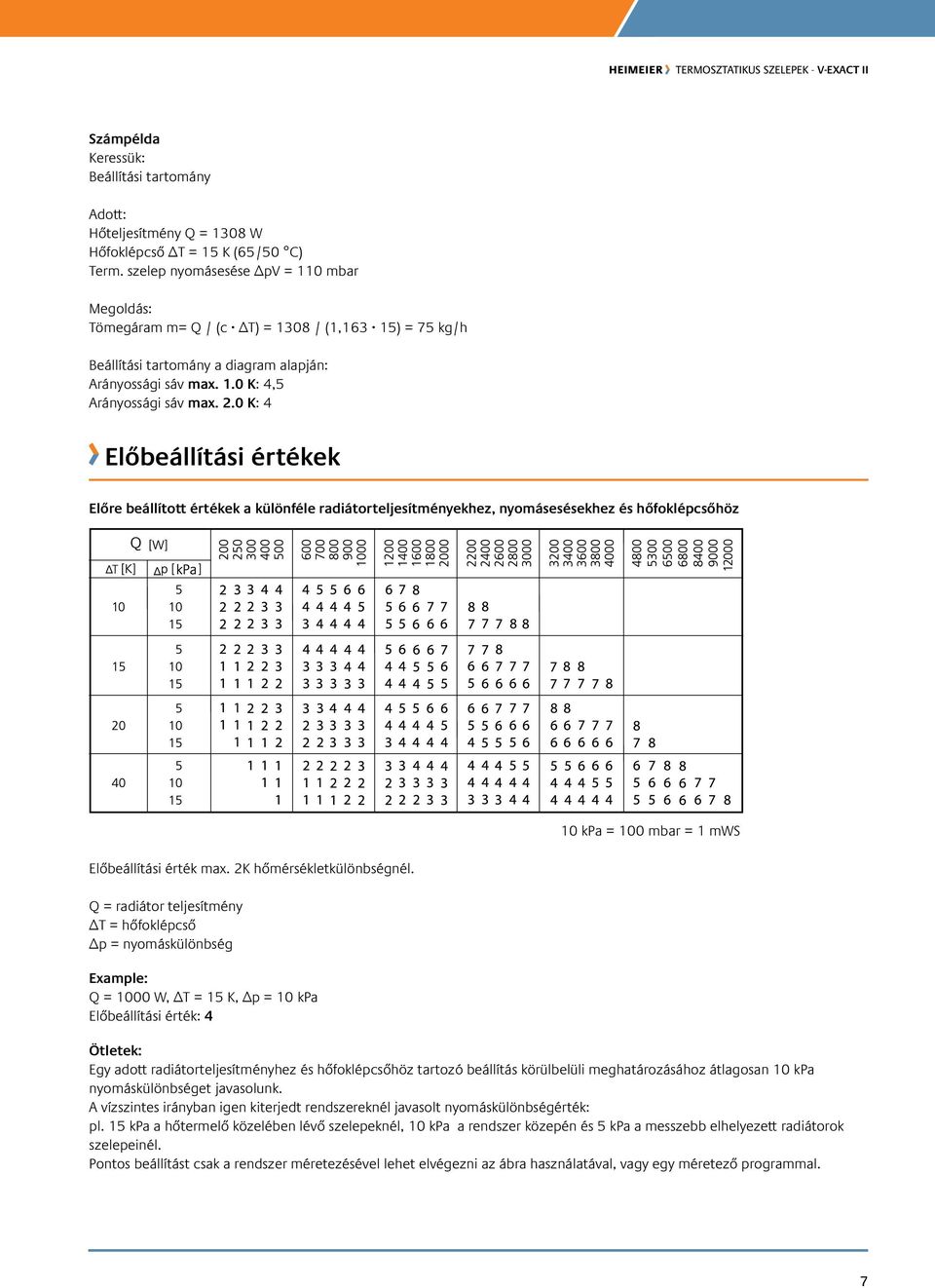

7 Számpélda Keressük: Beállítási tartomány Adott: Hőteljesítmény Q = 108 W Hőfoklépcső ΔT = 1 K (6/0 C) Term. szelep nyomásesése ΔpV = 1 mbar Megoldás: Tömegáram m= Q / (c ΔT) = 108 / (1,16 1) = 7 kg/h Beállítási tartomány a diagram alapján: Arányossági sáv max. 1.0 K: 4, Arányossági sáv max. 2.0 K: 4 Előbeállítási értékek Előre beállított értékek a különféle radiátorteljesítményekhez, nyomásesésekhez és hőfoklépcsőhöz T Előbeállítási érték max. 2K hőmérsékletkülönbségnél. Q = radiátor teljesítmény ΔT = hőfoklépcső Δp = nyomáskülönbség Example: Q = 00 W, ΔT = 1 K, Δp = kpa Előbeállítási érték: 4 kpa = 0 mbar = 1 mws Ötletek: Egy adott radiátorteljesítményhez és hőfoklépcsőhöz tartozó beállítás körülbelüli meghatározásához átlagosan kpa nyomáskülönbséget javasolunk. A vízszintes irányban igen kiterjedt rendszereknél javasolt nyomáskülönbségérték: pl. 1 kpa a hőtermelő közelében lévő szelepeknél, kpa a rendszer közepén és kpa a messzebb elhelyezett radiátorok szelepeinél. Pontos beállítást csak a rendszer méretezésével lehet elvégezni az ábra használatával, vagy egy méretező programmal. 7

8 ok Sarok l N l kv-érték max. Rp/8 R/ , ,02 0,670 0, Rp1/2 R1/ , ,02 0,670 0, Rp/4 R/ , 2 7 0,02 0,670 0, Sarok rövid kivitel l N l kv-érték max. Rp/8 R/ , ,02 0,670 0, Rp1/2 R1/ , ,02 0,670 0, Sarok 1 mm es Viega Press csatlakozással N kv-érték max R1/ , ,02 0,670 0, Sarok G/4 külső menettel 26 d1 N d1 kv-érték max. 1 G/4 R1/ , 0 0,02 0,670 0, A és H2 értékek a termosztatikus fej vagy a beállító szerszámfelfekvő felületéig értendő. Kvs = A teljesen nyitott szelepen 1 bar nyomáskülönbség hatására áthaladó térfogatáram, m /h. kv [xp] max. 2 K = m /h 1 bar nyomásesés mellett termosztatikus fejjel. 8

9 Egyenes H2 N l1 l2 H2 kv-érték max. l1 l2 Rp/8 R/ , ,02 0,670 0, Rp1/2 R1/ , ,02 0,670 0, Rp/4 R/ , 2 7 0,02 0,670 0, Egyenes rövid kivitel H2 N l1 l2 H2 kv-érték max. l1 l2 Rp/8 R/ , ,02 0,670 0, Rp1/2 R1/ , ,02 0,670 0, Egyenes 1 mm es Viega Press csatlakozással H l1 121 N l1 H2 kv-érték max. 1 R1/ , ,02 0,670 0, Egyenes G/4 külső menettel H2 d1 N d1 H2 kv-érték max G/4 R1/2 21, 0 0,02 0,670 0, Egyenes íves csavarzattal H2 l1 9 N H2 kv-érték max. 1 Rp1/2 R1/2 21, ,02 0,670 0, A és H2 értékek a termosztatikus fej vagy a beállító szerszámfelfekvő felületéig értendő. Kvs = A teljesen nyitott szelepen 1 bar nyomáskülönbség hatására áthaladó térfogatáram, m /h. kv [xp] max. 2 K = m /h 1 bar nyomásesés mellett termosztatikus fejjel. 9

10 Axiál 24 N 27 N 1 N kv-érték max. Rp/8 R/ , ,02 0,670 0, Rp1/2 R1/ , ,02 0,670 0, Axiál G/4 külső menettel 27 N d1 kv-érték max. d1 1 G/4 R1/ , ,02 0,670 0, Térsarok Balos csatlakozású 22 N 26 N1 N kv-érték max. Rp/8 R/ ,02 0,670 0, Rp1/2 R1/ ,02 0,670 0, Térsarok G/4 külső menettel Balos csatlakozású 26 N d1 kv-érték max. d1 1 G/4 R1/ ,02 0,670 0, Térsarok Jobbos csatlakozású 22 N 26 N1 N kv-érték max. Rp/8 R/ ,02 0,670 0, Rp1/2 R1/ ,02 0,670 0,
