HRE 3, HRE 4 típusú keverőcsapok

Átírás

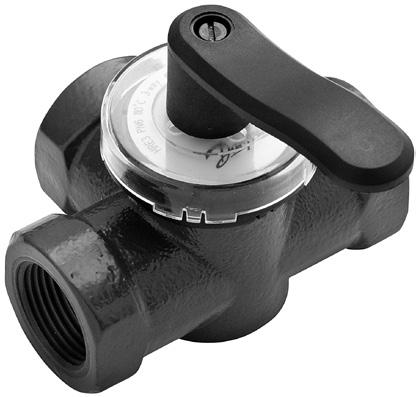

1 Leírás A HRE keverőcsapok az AMB 162 és AMB 182 elektromos szelepmozgatókkal összeépítve használhatók. Tulajdonságok: Belső menetes öntöttvas szeleptest Osztályában a legkisebb átszivárgás Egyedi állásjelző (akkor is látható, amikor a szelepmozgató fel van szerelve) Ergonómikus kézikar Keverő és osztó funkcióra is Belső menetes csatlakozás A HRE típusú Danfoss keverőcsapokat elsősorban fűtési rendszerekben történő hőmérséklet szabályozásra tervezték, ahol bizonyos átszivárgás elfogadható és ahol meghatározott szabályozási jelleggörbére nincs szükség. Fő adatok: DN k VS 6,3-40 m 3 /h PN 6 T max =110 C 3-utú vagy 4-utú S jelleggörbe Rendelés Típus HRE 3 HRE 4 Rendelési szám: DN (mm) k VS (m 3 /h) PN Csatlakozás HRE 3 HRE ,3 Rp 3/4" 065Z Z Rp 1" 065Z Z Rp 1 1/4" 065Z Z Rp 1 1/2" 065Z Z Rp 2" 065Z Z0427 Pótalkatrészek és tartozékok HRE Típus Átlátszó fedél, számskála és mutató Tömszelence Tartalék kézikar Összekötő készlet DN Rendelési szám: Z Z Z Z Z0448 HRE 3/ Z0449 HRE 3/ Z0450 HRE 3/ Z0451 HRE Z0452 HRE Z0460 HRE Z0453 HRE Z Z H0255 Pótalkatrészek AMB Típus Csatlakozó lemez HRE + AMB (Gen. 2009) Rendelési szám: 065Z0439 DEN-SMT/SI VD.LS.Z4.47 Danfoss 11/2015 1

2 Műszaki adatok Névleges átmérő DN Szabályozási karakterisztika S jelleggörbe Átszivárgás HRE 3 Elosztás: max. a k VS 0,5 %-a / Keverés: max. a k VS 1,0 %-a HRE 4 Max. a k VS 1,5 %-a Névleges nyomás PN 6 Max. zárási nyomás bar 1 Forgatónyomaték a PN-nél Nm 5 Közeg Cirkulációs víz / max. 50 % glikoltartamú keverék Közeg ph értéke min. 7, max. 10 Közeghőmérséklet C Csatlakozások Belső menetes. ISO 7/1 Anyagok Szeleptest EN-GJL-250 (GG25) szürkeöntvény Csúszótalp CuZn36Pb2As (Réz DZR, CW 602N) Tömszelence tömítés EPDM Üzemi nyomás - üzemi hőmérséklet diagram PN 6 EN-GJL-250 (GG-25) Szelepkarakterisztika B térfogatáram A térfogatáram nyitási szög nyitási szög HRE 3 HRE 4 2 VD.LS.Z4.47 Danfoss 11/2015 DEN-SMT/SI

3 Szerelés Előremenő Keverés A kazánból Visszatérő Vissza a kazánba Elosztás A szelep szerelése A szelep felszerelése előtt a csöveket ki kell tisztítani és mentesíteni kell a szennyeződéstől. A szeleptest nem veheti fel a csővezetékek által okozott mechanikai terheléseket. Javasolt egy szűrő felszerelése a rendszerben, a szabályozó komponensek károsodásának megelőzésére. Megjegyzés: Szereljen fel egy szűrőt a szelep elé, folyásiránnyal szemben (pl. Danfoss FVR/FVF) Csatlakozás A HRE 3 egyaránt használható keverő és osztó feladatra olyan rendszerknél, ahol bizonyos mértékű átszivárgás megengedhető. A HRE 4 típusú keverőcsap a "kettős sönt" elvén működik, azaz, a kazánból érkező víz keveredik a fűtési rendszerből visszatérő bizonyos hányadával. Így a kazán felé jutó víz magasabb hőmérsékletet ér el, mintha 3-utú szelepeket használnánk. Ez azt jelenti, hogy az olajjal, illetve a szilárd tüzelőanyagokkal üzemelő kazánokban a korrózió veszélye kisebb. AMB FVR/FVF Megsemmisítés Megsemmisítés előtt a berendezést szét kell szerelni, az alkatrészeket anyaguk szerint csoportosítani, majd azokat megsemmisíteni. DEN-SMT/SI VD.LS.Z4.47 Danfoss 11/2015 3

4 Alkalmazási elvek HRE 3 Ellentétes működés érhető el a szelepmozgató forgásirányának és a szelep előlapjának megfordításával. HRE 4 Ellentétes működés érhető el a szelepmozgató forgásirányának és a szelep előlapjának megfordításával. Méretezés Térfogatáram (folyadék, amelynek fajsúlya 1) l/sec m 3 /h Δp max ÁTFOLYÁS nyomásesés kpa (100 kpa = 1bar = ~ 10 m H 2 O) 4 VD.LS.Z4.47 Danfoss 11/2015 DEN-SMT/SI

5 Felépítés 1. Szeleptest 2. Csúszótalp 3. Tömszelence 4. Átlátszó fedél és kijelző 5. Kézikar Méretek HRE 3 HRE 4 D D A A B C B C HRE 3, HRE 4 DN A B C D Súly (kg) Csatlakozás mm HRE 3 HRE , ,5 88 Rp 3/4" 0,9 1, Rp 1" 1,2 1, , ,5 102 Rp 1 1/4" 1,6 1, Rp 1 1/2" 2,0 2, Rp 2S" 3,9 4,2 Szelepmozgató AMB 162 AMB 182 DEN-SMT/SI VD.LS.Z4.47 Danfoss 11/2015 5
