1 BECHNKE VÍZ/VÍZ HŐCSERÉLŐ SZERELÉSI ÚTMUTATÓ FŰTÉS/USZODAVÍZ (KstW) Tartalomjegyzék 1 1 Biztonság Ezen hőcserélővel történő bánásmód veszélyei Biztonsági útmutató és tippek Rendeltetésszerű használat Veszélyforrás Biztonsági intézkedések 3 2 Műszaki adatok 4 3 Felállítás/szerelés Szállítás/raktározás Felállítási és csatlakozó méretek Szerelés szerelési rendelkezés a víztükör felett szerelési rendelkezés a víztükör alatt A hőcserélő csatlakoztatása 6 4 Működés 6 5 Üzembe helyezés 6 6 Kezelés/Karbantartás A WWT téliesítése fagymentes helyiségben A WWT téliesítése fagyveszélyes helyiségben 6 7 Üzemzavarok és elhárításuk 6 1/7

2 Biztonság 1 Biztonság 1.1 Ezen hőcserélővel történő bánásmód veszélyei A hőcserélő a technika jelenlegi állása és az elismert biztonságtechnikai szabályok szerint készült. Mégis a felhasználásánál veszélyek keletkezhetnek, éspedig a kezelő vagy harmadik személy sérülése ill. csorbulások a hőcserélőn, vagy más anyagi érték sérülése Minden személynek, akik a hőcserélő szerelésével, üzembe helyezésével, kezelésével, karbantartásával foglalkoznak szellemileg és fizikailag arra alkalmasnak kell lenniük megfelelő képzettségűnek kell lenniük ezt a karbantartási útmutatót pontosan figyelembe kell venniük. A hőcserélőt csak a rendeltetésszerű felhasználásra biztonságtechnikailag kifogástalan állapotban lehet használni. Olyan üzemzavaroknál, amelyek a biztonságot csökkenthetik, alapvetően egy szakembert kell bevonni. Mindez az Ön biztonsága érdekében! 1.2 Biztonsági útmutató és tippek Ebben az üzemeltetési útmutatóban a következő jeleket használjuk.! Ez a jel a személyek egészségét közvetlenül fenyegető veszélyt jelenti. Az útmutató be nem tartása súlyos sérülésekkel járhat. Veszély! Ez a jel a személyek egészségét lehetségesen fenyegető veszélyt jelenti. Az útmutató be nem tartása súlyos sérülésekkel járhat. Figyelmeztetés Ez a jel a személyek egészségét lehetségesen fenyegető veszélyt jelenti. Az útmutató be nem tartása sérülésekkel járhat vagy anyagi károkat okozhat. i Ez a jel fontos utalásokat ad a berendezéssel való szakszerű bánásmódhoz. Az útmutató be nem tartása a berendezésen vagy a környezetben zavarokhoz vezethet. 1.3 Rendeltetésszerű felhasználás A hőcserélő kizárólag fürdővíz-melegvíz fűtéssel történő felmelegítésére készült. Más, vagy ezen túlmenő használat nem rendeltetésszerűnek minősül. Az ebből származó károkért a gyártó BEHNCKE cég garanciát nem vállal. Más jellegű felhasználás csak a gyártóval történő megállapodás és engedély alapján lehetséges. 2/7

3 FONTOS! A rendeltetésszerű felhasználáshoz tartozik a szerelési útmutató összes figyelmeztetésének a figyelembe vétele és az ellenőrzési és karbantartási munkáknak a betartása Az alábbi maximálisan megengedett üzemi nyomást nem szabad túllépni! fűtőspirál (primer oldali) max. 6 bar fürdővíz (szekunder oldali) max. 2,5 bar Csak az alábbi értékekkel rendelkező vizet szabad felhasználni! Alkalmazhatóság kloridion tartalom (UFH-MA48) < 400 mg/l kloridion tartalom (UFH-MA48TIT) <5000 mg/l Szabadklór koncentráció tartósan: 0,8 mg/l rövid időre: 1,2 mg/l tömegáram: l/h Fűtési teljesítmény / előremenő hőm. (20 fokos uszodavíz belépő höm.-nél) 47,5 KW / 90 o C 40,7 KW / 80 o C 33,9 KW / 70 o C A közvetlen hőcserélőn történő átépítés és változtatások biztonsági okokból tilos. Vigyázat 1.4 Veszélyforrások A hőcserélő meghibásodhat! A max. üzemi túlnyomás túllépésével, ami 2,5 bar a fürdővíz oldalon ill. 6 bar a vízoldalon a hőcserélő tömítetlenné válhat A megégés veszélye fennáll.! A hőcserélő fűtővíz oldalánál a csatlakozók elérhetők a 100 o C hőmérsékletet. A hőcserélő a fűtővíz befolyó hőmérsékletén felforrósodhat, ha azon a fürdővíz nem áramlik át.! A csatlakoztatott műanyag vezetékeket megengedhetetlen mértékű hőterhelés érheti és ezáltal meghibásodhatnak. Vigyázat! Ha a fűtési körfolyamatot a keringtető/szűrőszivattyú nem reteszeli el, úgy a hőcserélő a fűtővíz befolyó hőmérsékletén felforrósodhat. A fürdővíz szennyeződhet.! A hőcserélő fűtőspiráljába besodródó fémrészektől ezek érintkező korrózió miatt tömítetlenné válhat. A fűtővíz a fürdővízbe kerülhet. 1.5 Biztonsági intézkedések a felállítás helyén A hőcserélőt egy fagymentes helyiségben műanyag vagy rozsdamentes acél tartóval kell felszerelni. Biztosítsa, hogy a szekunder oldali max. 2,5 bar ill. a primer oldali 6 bar üzemi nyomást ne lépjék túl. A hőcserélő vagy a környezet károsodhat. 3/7

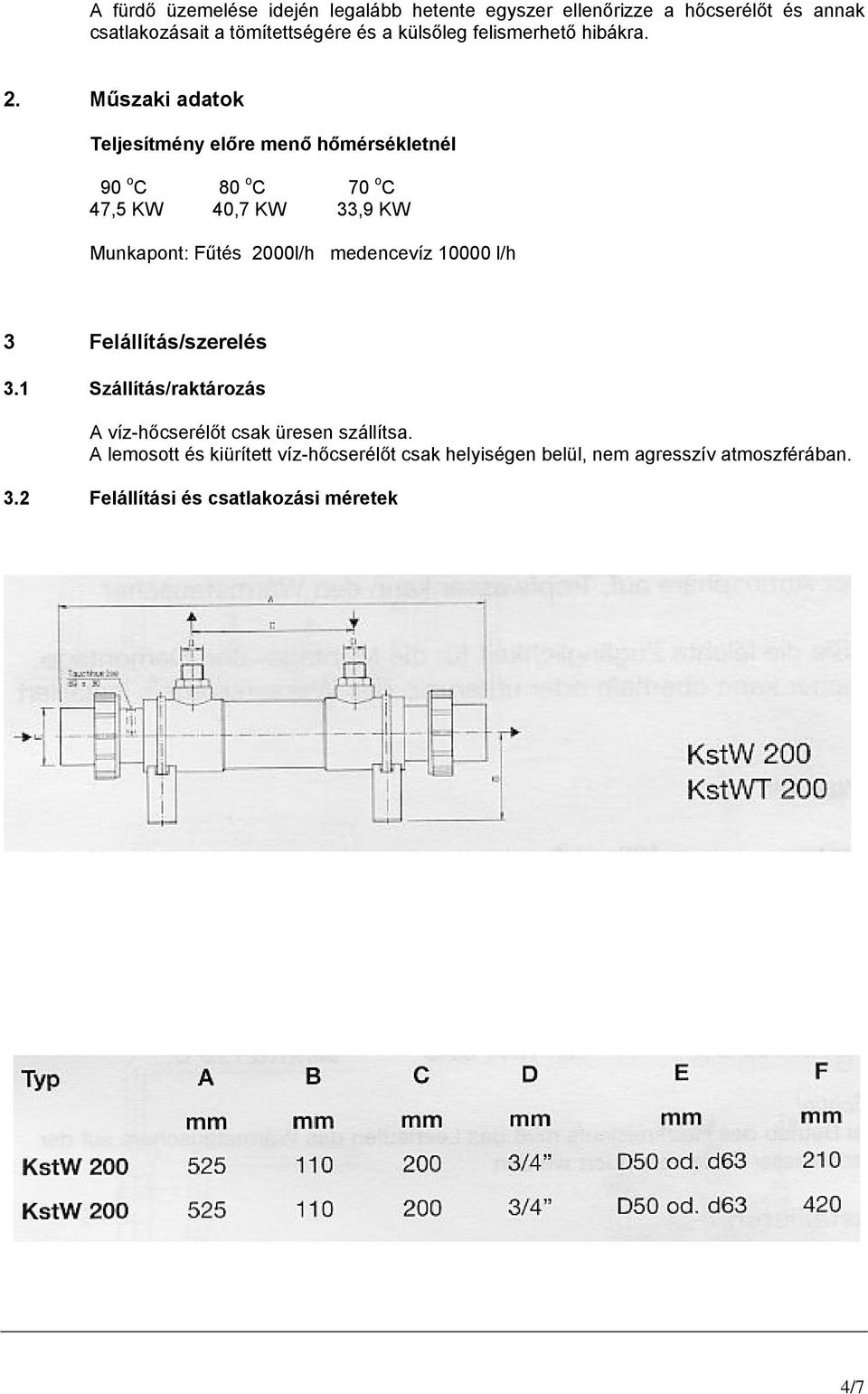

4 A fürdő üzemelése idején legalább hetente egyszer ellenőrizze a hőcserélőt és annak csatlakozásait a tömítettségére és a külsőleg felismerhető hibákra. 2. Műszaki adatok Teljesítmény előre menő hőmérsékletnél 90 o C 80 o C 70 o C 47,5 KW 40,7 KW 33,9 KW Munkapont: Fűtés 2000l/h medencevíz l/h 3 Felállítás/szerelés 3.1 Szállítás/raktározás A víz-hőcserélőt csak üresen szállítsa. A lemosott és kiürített víz-hőcserélőt csak helyiségen belül, nem agresszív atmoszférában. 3.2 Felállítási és csatlakozási méretek 4/7

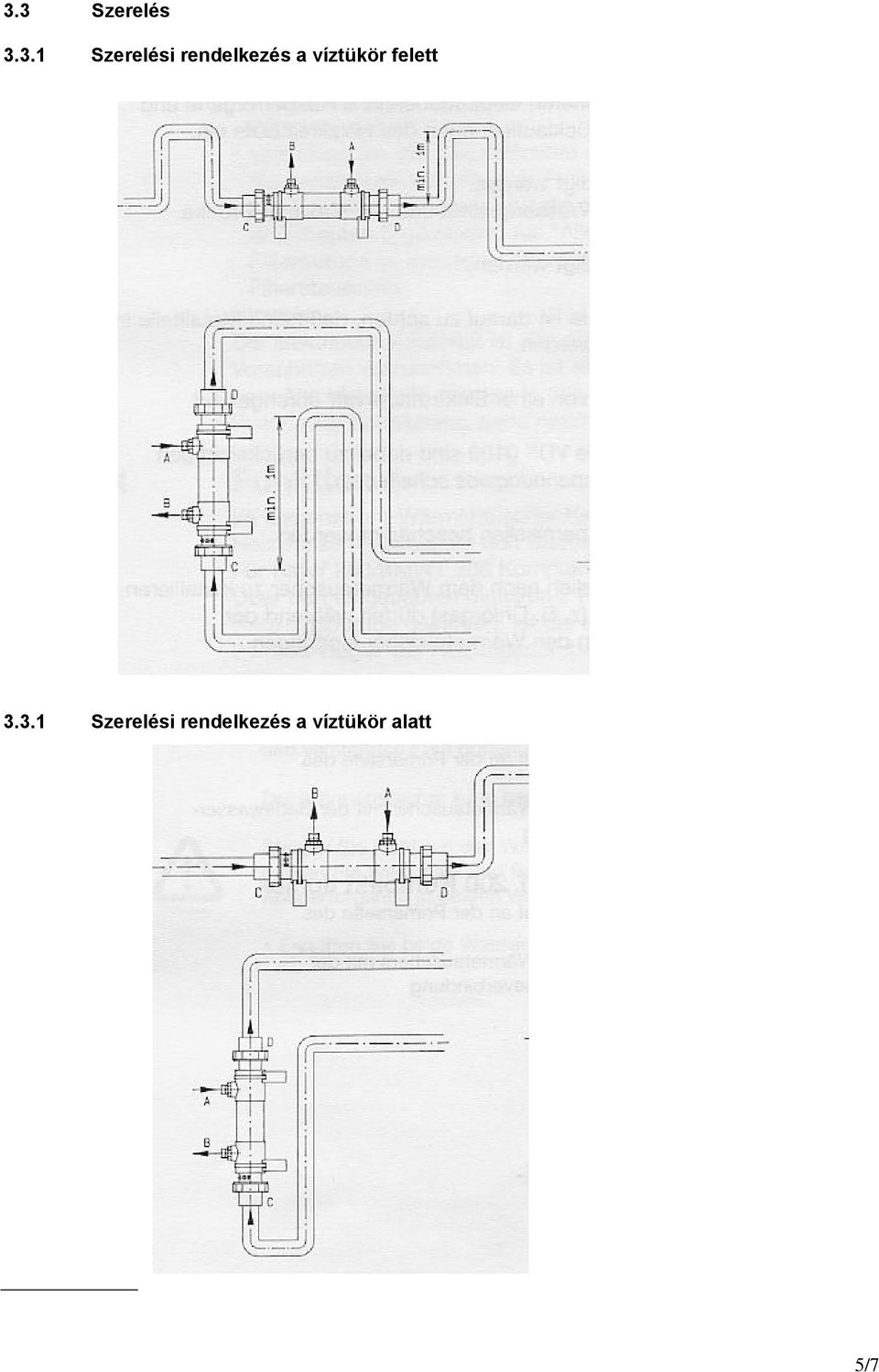

5 3.3 Szerelés Szerelési rendelkezés a víztükör felett Szerelési rendelkezés a víztükör alatt 5/7

6 3.3.3 A hőcserélő csatlakoztatása Építse be az elzáró egységet és az ürítő szelepet a hőkörfolyamat be- és visszafolyó vezetékébe egy fagymentes épületen belül.! A hőcserélő megsérülhet. Gondoskodjon a vízminőség betartásáról és a maximális nyomásról. A hőcserélő megsérülhet.! Az idegen körvezetékre való csatlakoztatásnál ügyeljen arra, hogy fémrészecskék a! hőcserélőbe ne kerüljön be. Vigyázat A hőcserélő és vascsövek közötti sárgaréz-kötések galvanikusan külön vannak választva. A hőcserélő a vegyszerektől megsérülhet. Vegyszeradagoló készüléket alapvetően a hőcserélő után lehet szerelni. Vegyszerek (pl. klórgáz sem) a szűrési állásidőben a hőcserélőbe nem juthat. Csatlakoztassa a fűtőkör primer oldalához a hőcserélőt. Kösse a szekunder oldalt PVC csatlakozással a medence csővezetékébe. 4. Működés A KstW 200 hőcserélő ellenáramban adja át a meleget a fűtőkörből a medencevízkörbe. 5. Üzembe helyezés Figyelmesen olvassa el az 1. Biztonság fejezetet. E nélkül nem helyezheti üzembe a Hőcserélőt. A hőcserélő megsérülhet. Ne helyezzen semmit a hőcserélőre. Csak kiszakaszolt hőcserélőnél végezzen karbantartási/javítási munkát. Levegőztesse ki mindkét vízkört. 6. Kezelés / karbantartás 6.1 A WWT téliesítése fagymentes helyiségekben Járatlan személyeknek a beavatkozása a műszaki berendezésekbe sérülésekhez és anyagi károkhoz vezethetnek. A fagymentes helyiségben történő raktározásnál a hőcserélőt vízzel kell feltölteni. 6.2 A WWT téliesítése fagyveszélye helyiségekben A fagykárosodás mentes szakszerű áttelelés az alábbi munkalépések figyelembe vételével lehetséges: zárja le az elzárószerkezetet mindkét vízkörben ürítse le a hőcserélőt és a csatlakozó csővezetékeket az elzáró készülékekig. Építse ki a hőcserélőt Távolítsa el belőle a szennyeződéseket és tárolja száraz helyen. 7. Zavarok és elhárításuk Jelenség a keletkezési okok vizsgálata Nincs teljesítmény nyitva vannak az elzáró készülékek? a hőcserélő mindkét körvezetékben komplett fel van töltve vízzel? 6/7

7 légtelenítve lett a hőcserélő? a fűtővízben meg van a kielégítő áramlás (lásd a műszaki adatokat)? 7/7
