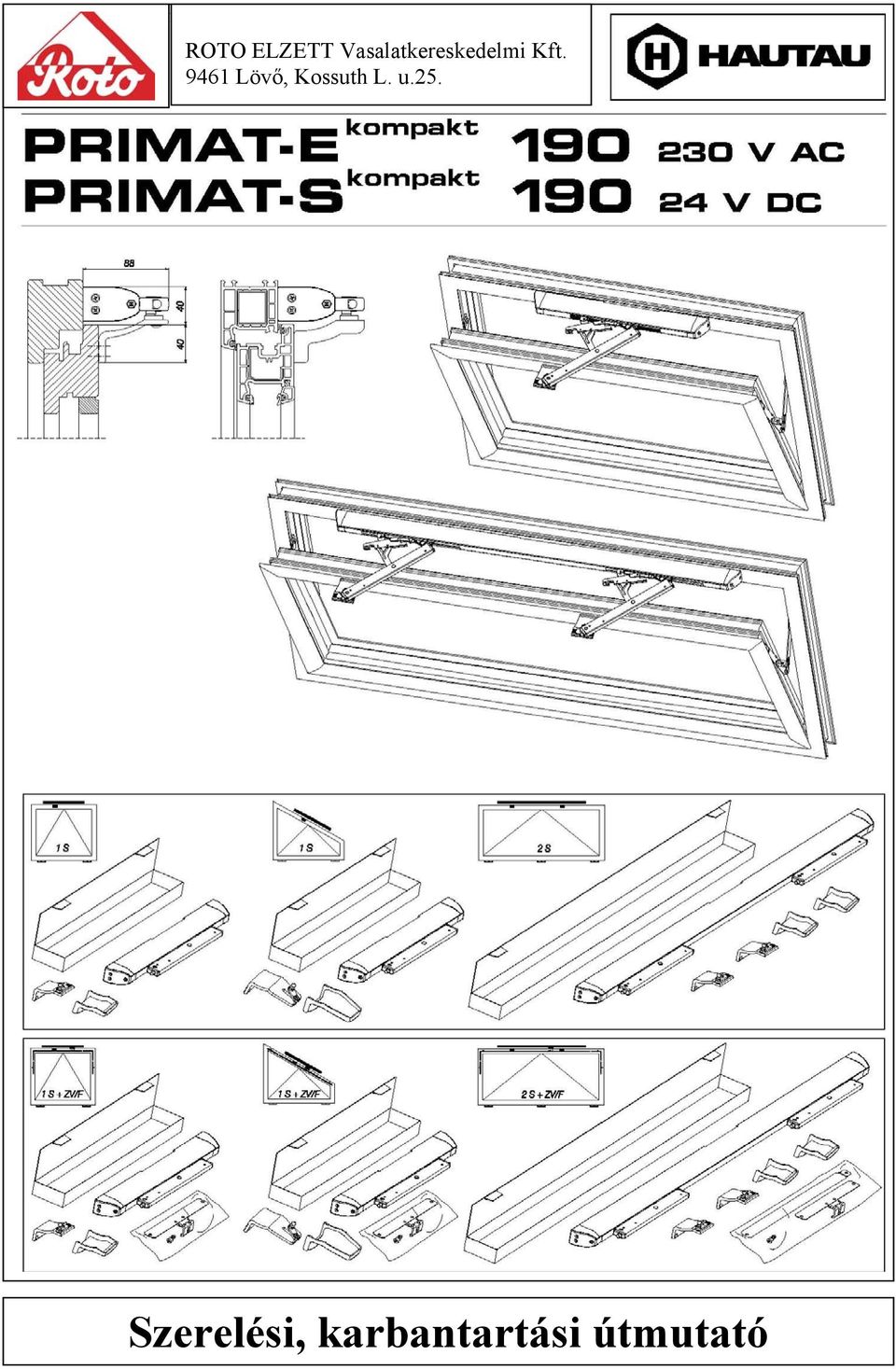

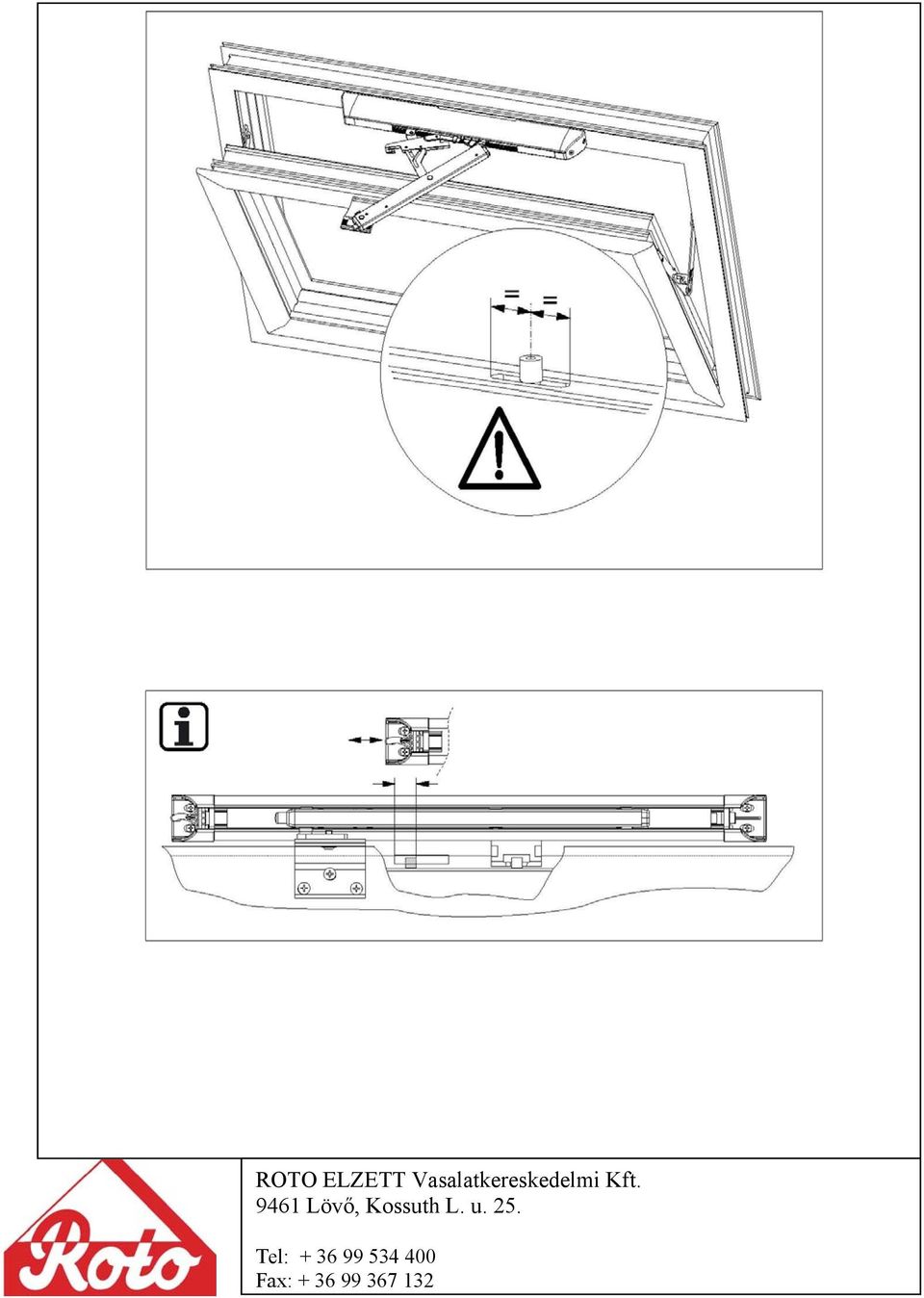

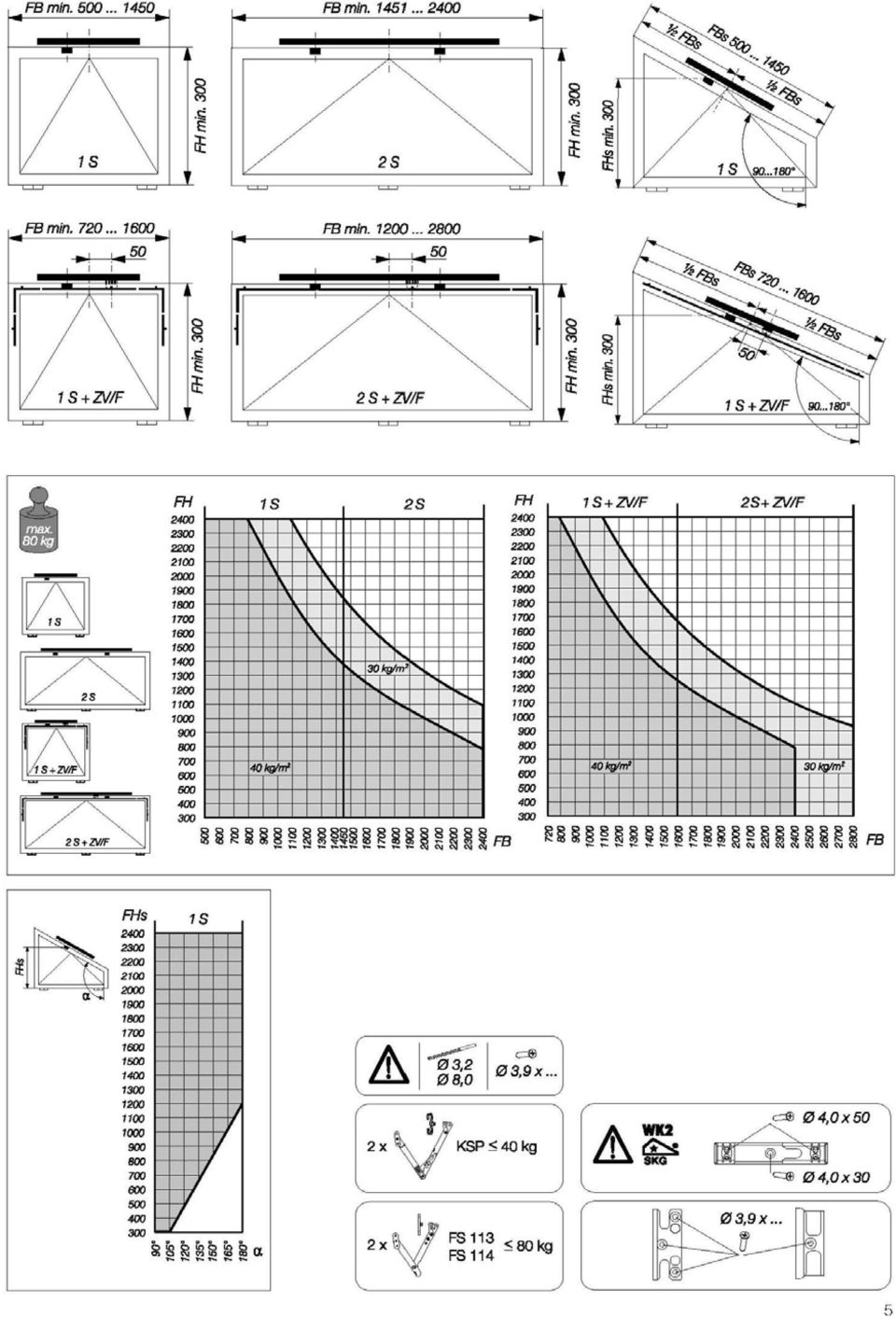

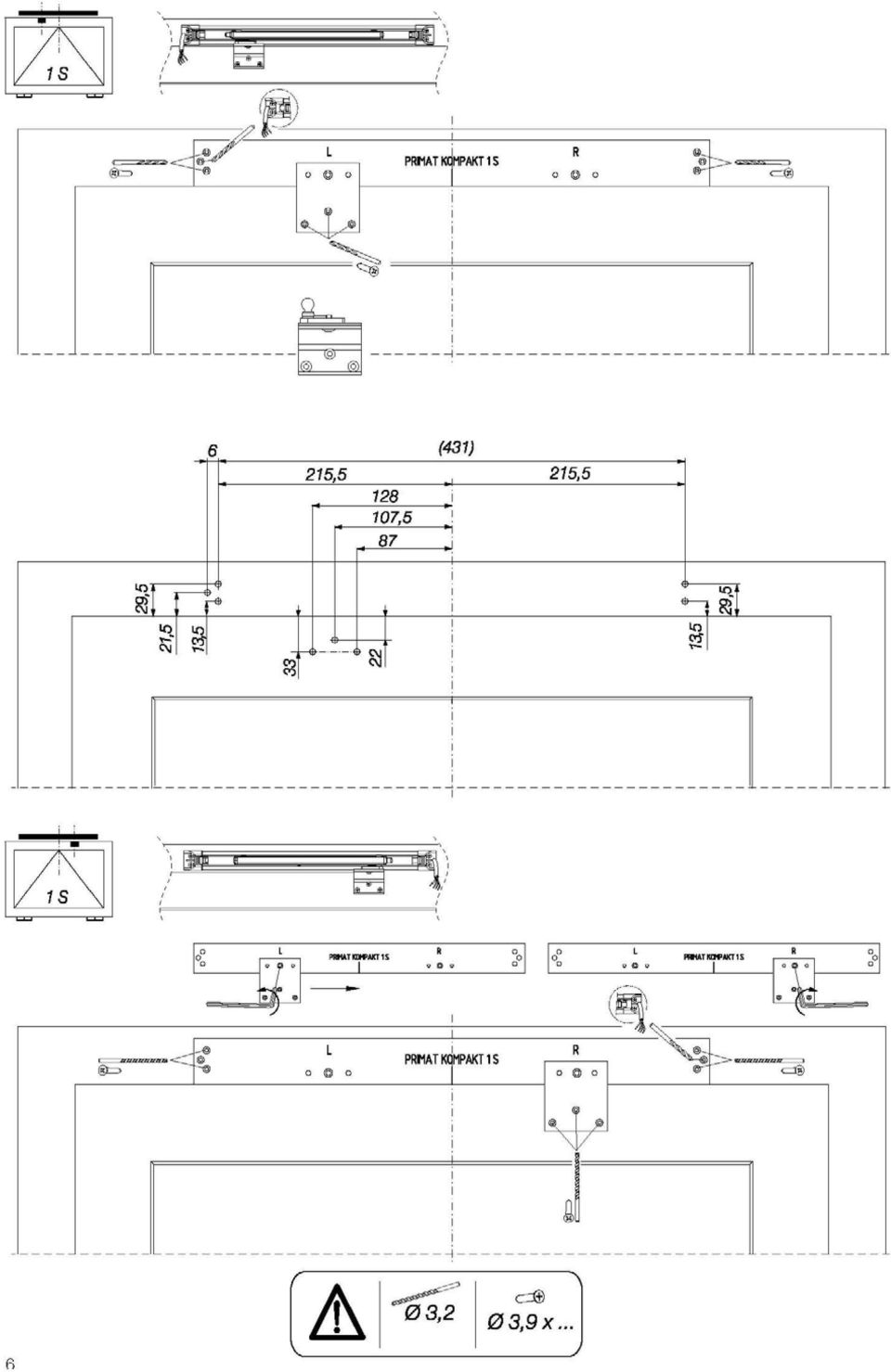

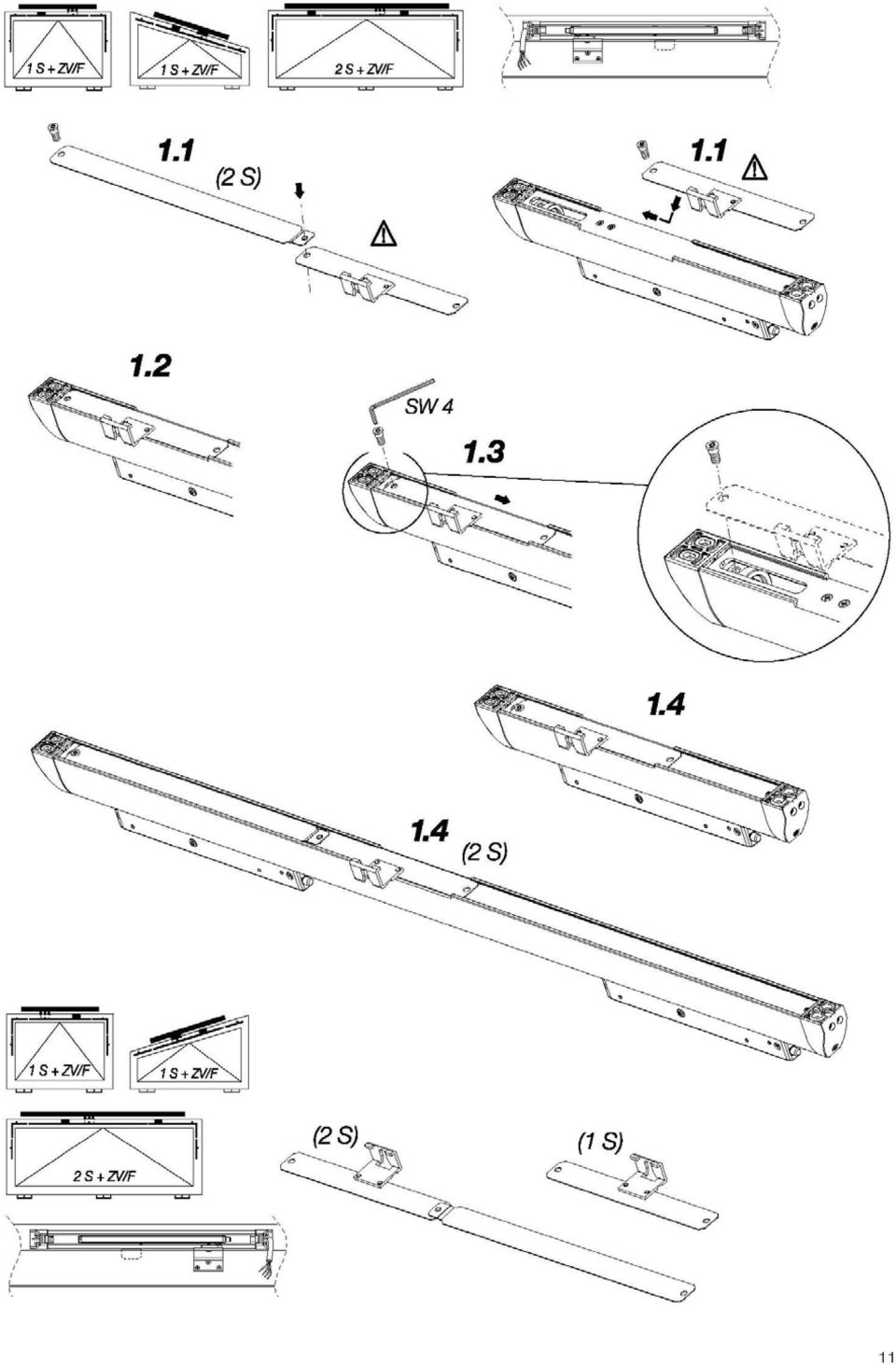

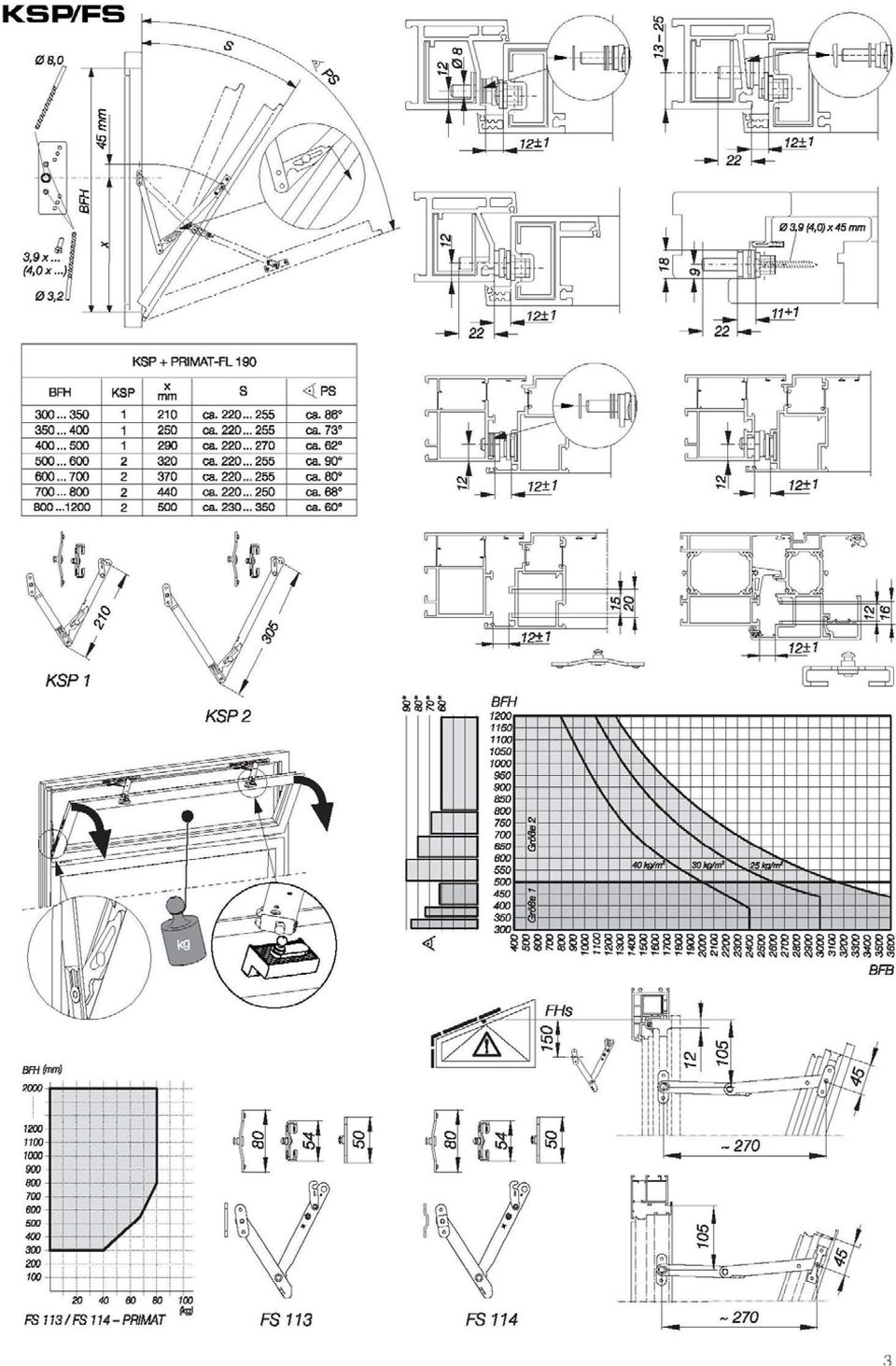

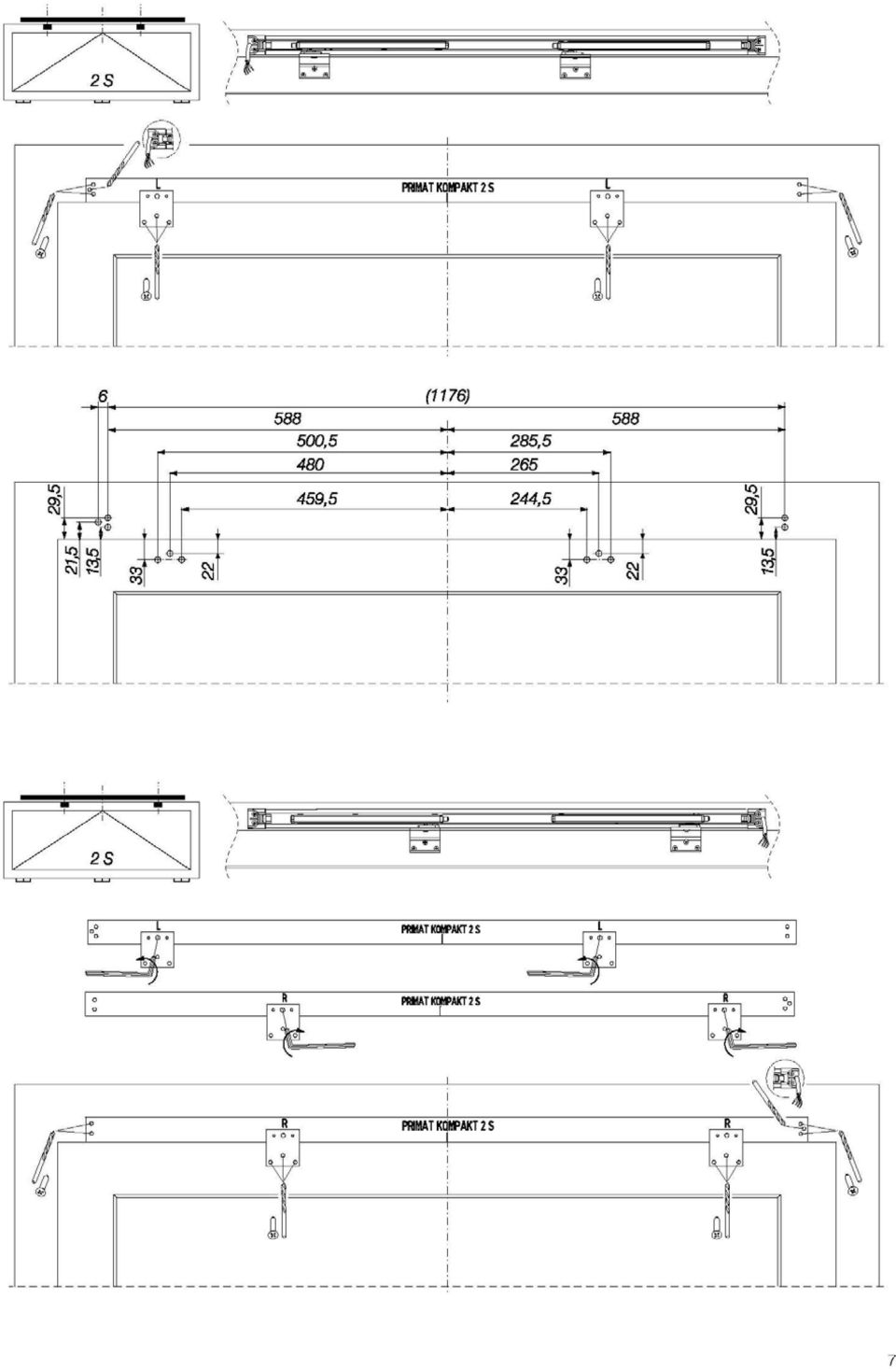

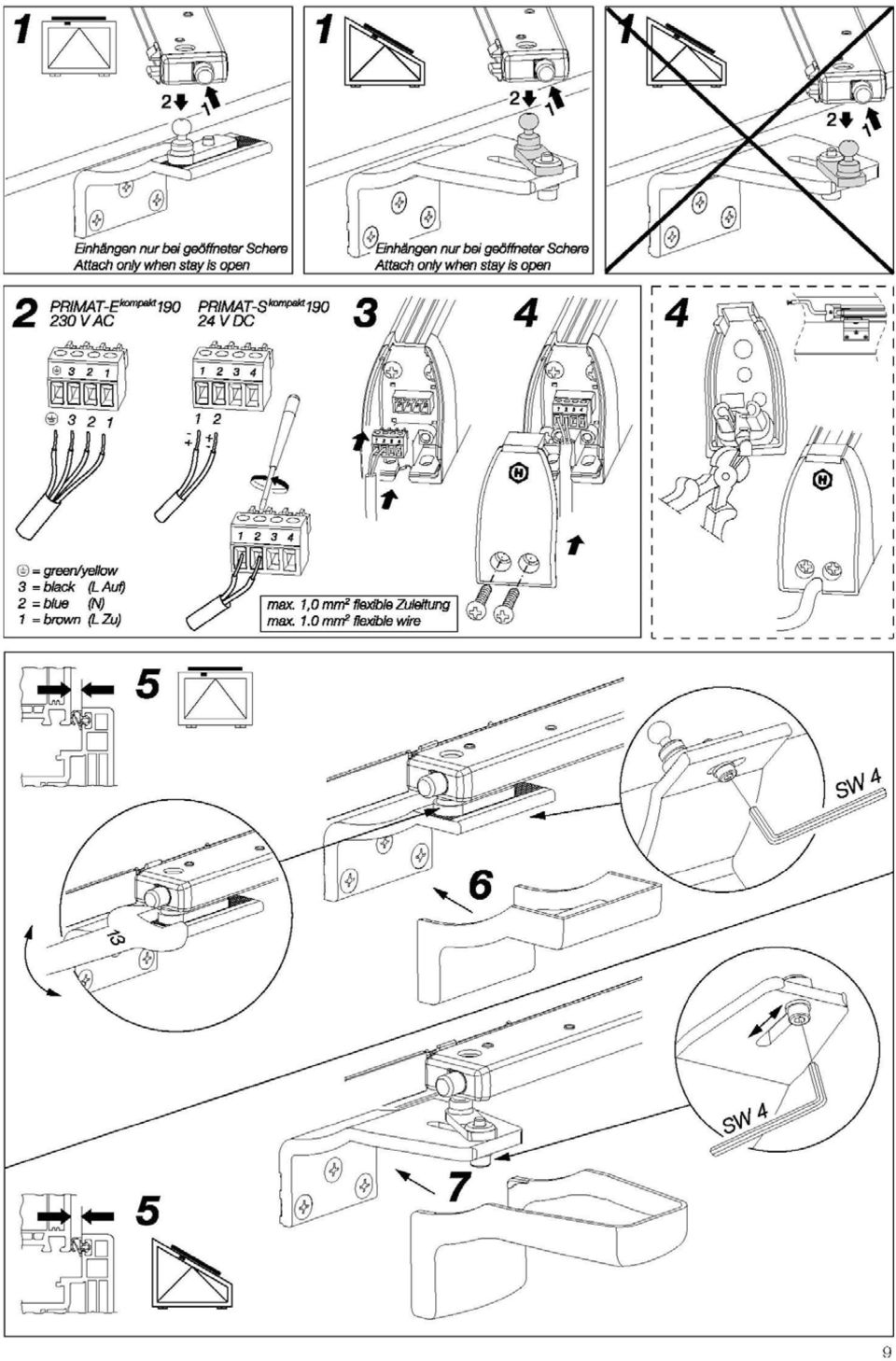

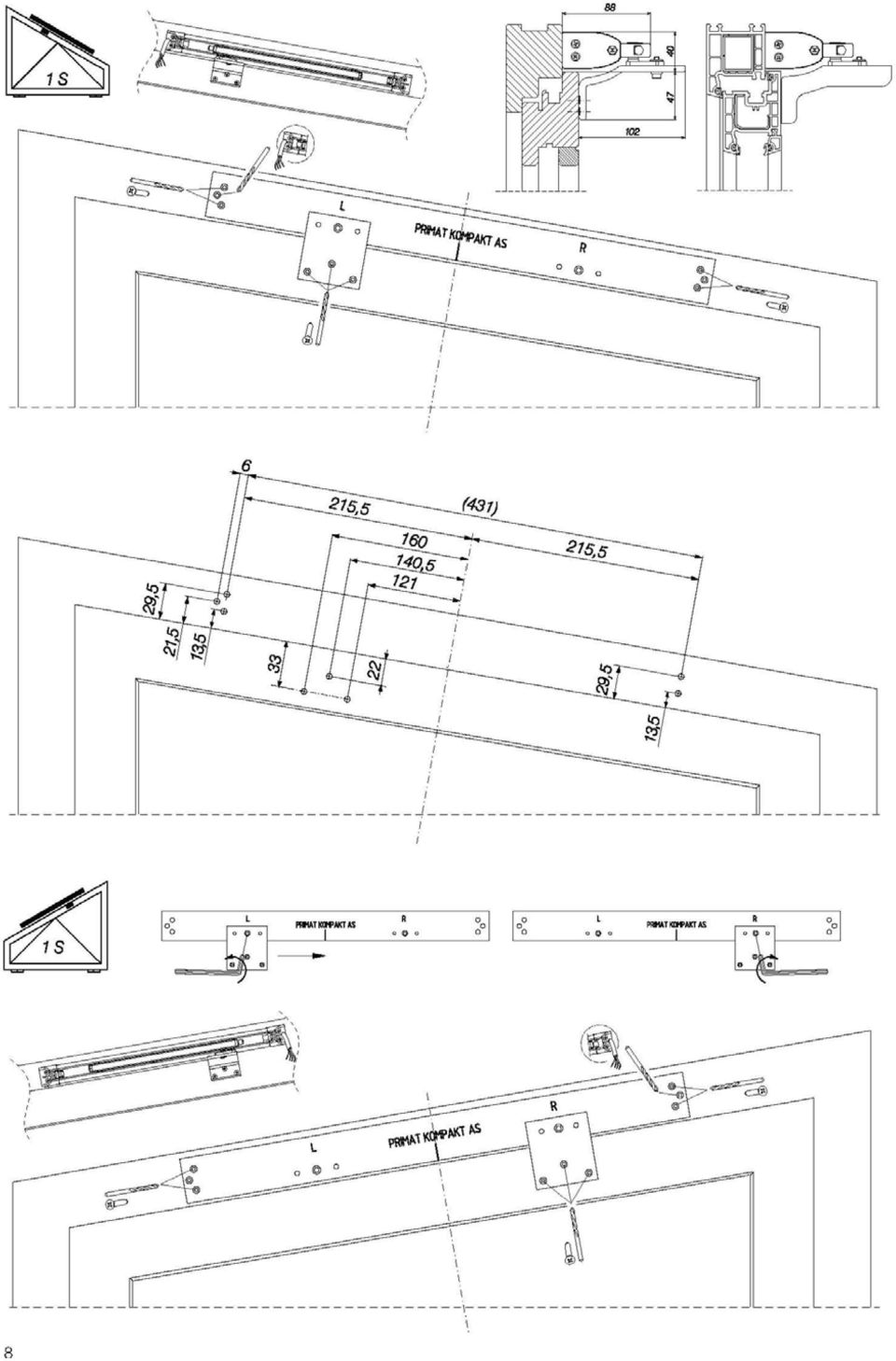

1 ROTO ELZETT Vasalatkereskedelmi Kft Lövő, Kossuth L. u.25. Szerelési, karbantartási útmutató

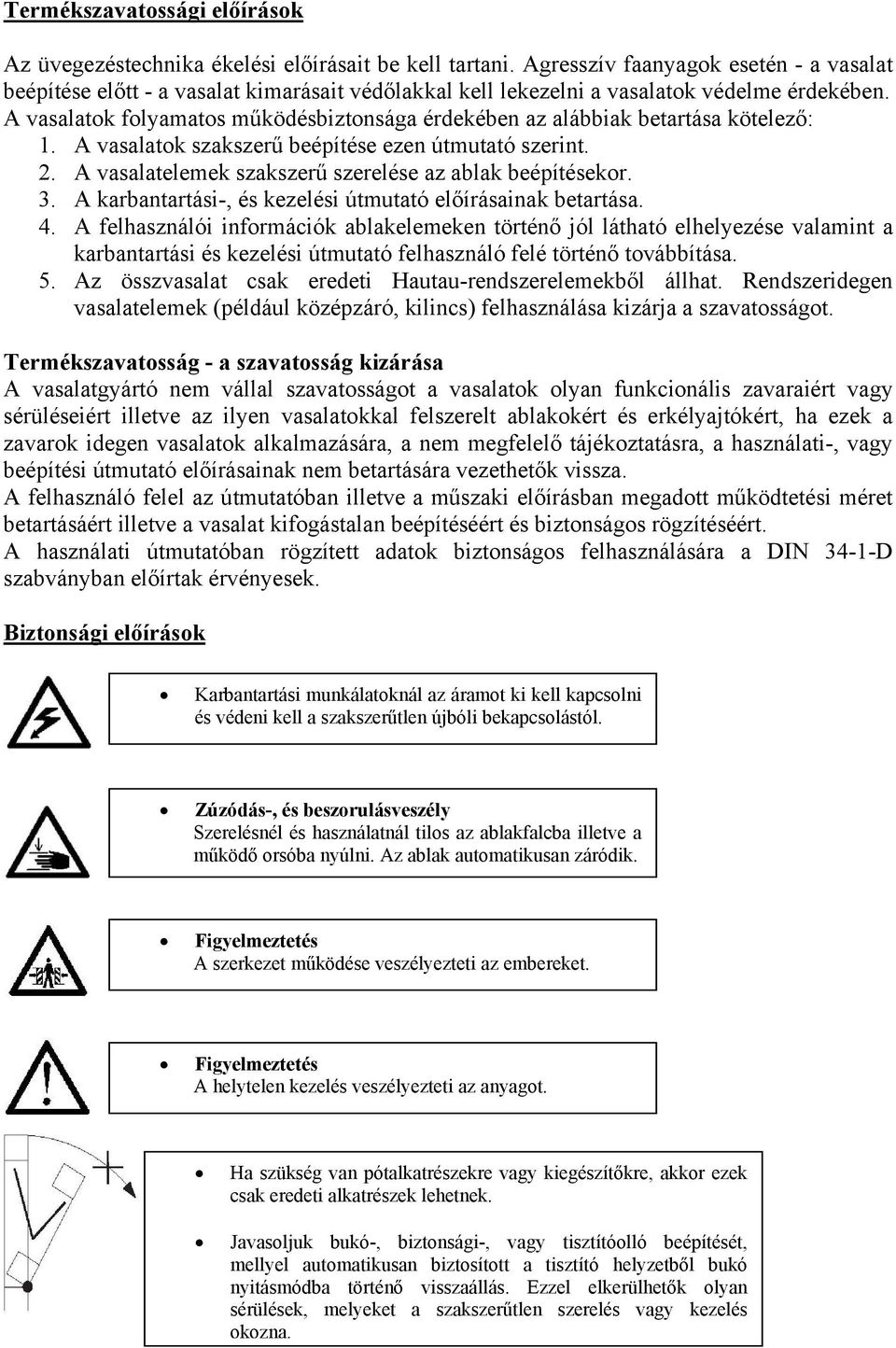

2 Termékszavatossági előírások Az üvegezéstechnika ékelési előírásait be kell tartani. Agresszív faanyagok esetén - a vasalat beépítése előtt - a vasalat kimarásait védőlakkal kell lekezelni a vasalatok védelme érdekében. A vasalatok folyamatos működésbiztonsága érdekében az alábbiak betartása kötelező: 1. A vasalatok szakszerű beépítése ezen útmutató szerint. 2. A vasalatelemek szakszerű szerelése az ablak beépítésekor. 3. A karbantartási-, és kezelési útmutató előírásainak betartása. 4. A felhasználói információk ablakelemeken történő jól látható elhelyezése valamint a karbantartási és kezelési útmutató felhasználó felé történő továbbítása. 5. Az összvasalat csak eredeti Hautau-rendszerelemekből állhat. Rendszeridegen vasalatelemek (például középzáró, kilincs) felhasználása kizárja a szavatosságot. Termékszavatosság - a szavatosság kizárása A vasalatgyártó nem vállal szavatosságot a vasalatok olyan funkcionális zavaraiért vagy sérüléseiért illetve az ilyen vasalatokkal felszerelt ablakokért és erkélyajtókért, ha ezek a zavarok idegen vasalatok alkalmazására, a nem megfelelő tájékoztatásra, a használati-, vagy beépítési útmutató előírásainak nem betartására vezethetők vissza. A felhasználó felel az útmutatóban illetve a műszaki előírásban megadott működtetési méret betartásáért illetve a vasalat kifogástalan beépítéséért és biztonságos rögzítéséért. A használati útmutatóban rögzített adatok biztonságos felhasználására a DIN 34-1-D szabványban előírtak érvényesek. Biztonsági előírások Karbantartási munkálatoknál az áramot ki kell kapcsolni és védeni kell a szakszerűtlen újbóli bekapcsolástól. Zúzódás-, és beszorulásveszély Szerelésnél és használatnál tilos az ablakfalcba illetve a működő orsóba nyúlni. Az ablak automatikusan záródik. Figyelmeztetés A szerkezet működése veszélyezteti az embereket. Figyelmeztetés A helytelen kezelés veszélyezteti az anyagot. Ha szükség van pótalkatrészekre vagy kiegészítőkre, akkor ezek csak eredeti alkatrészek lehetnek. Javasoljuk bukó-, biztonsági-, vagy tisztítóolló beépítését, mellyel automatikusan biztosított a tisztító helyzetből bukó nyitásmódba történő visszaállás. Ezzel elkerülhetők olyan sérülések, melyeket a szakszerűtlen szerelés vagy kezelés okozna.

A vasalatok folyamatos működésbiztonsága érdekében az alábbiak betartása kötelező: 1. A vasalatok szakszerű beépítése ezen útmutató szerint. 2.

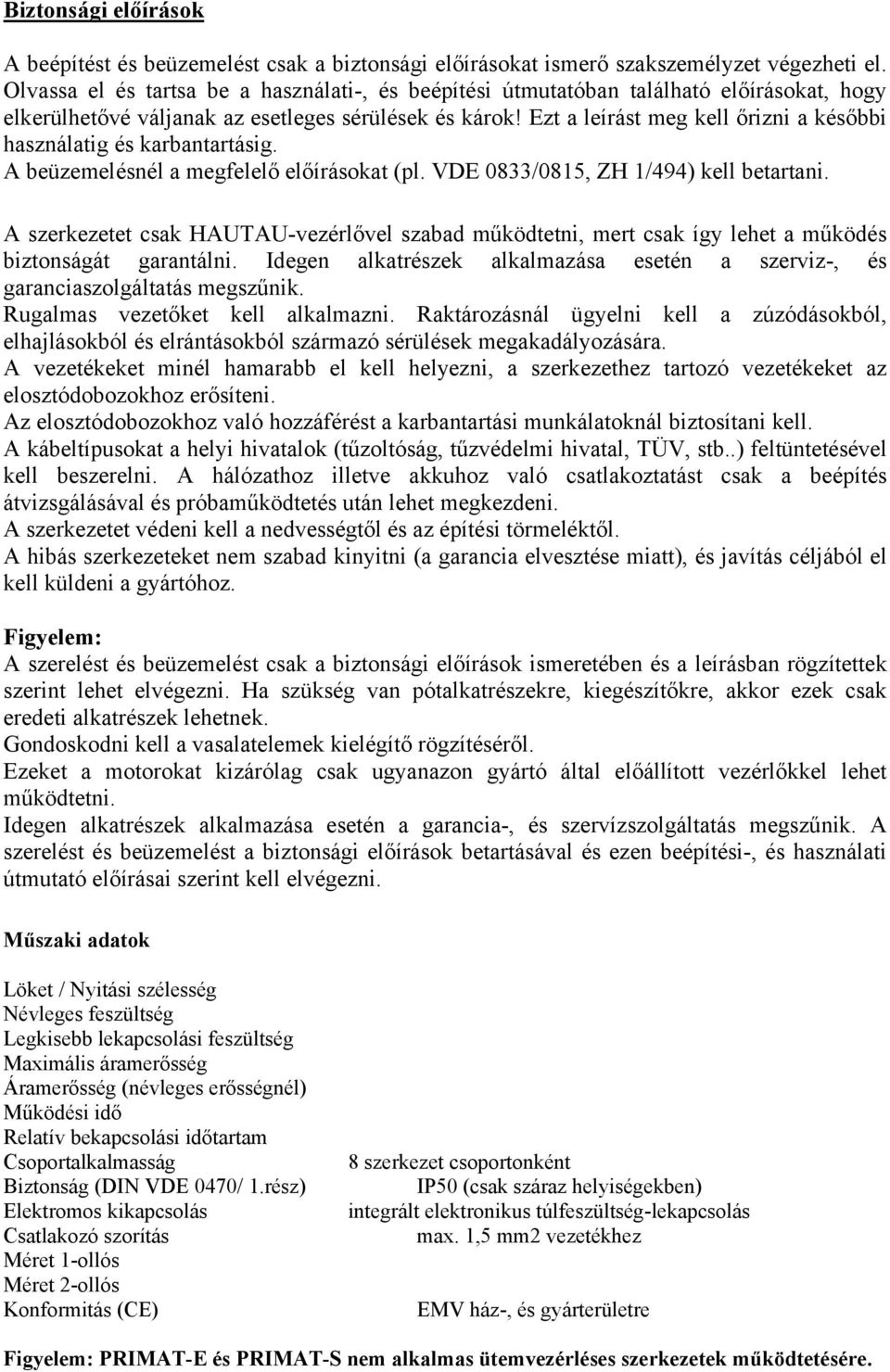

3 Biztonsági előírások A beépítést és beüzemelést csak a biztonsági előírásokat ismerő szakszemélyzet végezheti el. Olvassa el és tartsa be a használati-, és beépítési útmutatóban található előírásokat, hogy elkerülhetővé váljanak az esetleges sérülések és károk! Ezt a leírást meg kell őrizni a későbbi használatig és karbantartásig. A beüzemelésnél a megfelelő előírásokat (pl. VDE 0833/0815, ZH 1/494) kell betartani. A szerkezetet csak HAUTAU-vezérlővel szabad működtetni, mert csak így lehet a működés biztonságát garantálni. Idegen alkatrészek alkalmazása esetén a szerviz-, és garanciaszolgáltatás megszűnik. Rugalmas vezetőket kell alkalmazni. Raktározásnál ügyelni kell a zúzódásokból, elhajlásokból és elrántásokból származó sérülések megakadályozására. A vezetékeket minél hamarabb el kell helyezni, a szerkezethez tartozó vezetékeket az elosztódobozokhoz erősíteni. Az elosztódobozokhoz való hozzáférést a karbantartási munkálatoknál biztosítani kell. A kábeltípusokat a helyi hivatalok (tűzoltóság, tűzvédelmi hivatal, TÜV, stb..) feltüntetésével kell beszerelni. A hálózathoz illetve akkuhoz való csatlakoztatást csak a beépítés átvizsgálásával és próbaműködtetés után lehet megkezdeni. A szerkezetet védeni kell a nedvességtől és az építési törmeléktől. A hibás szerkezeteket nem szabad kinyitni (a garancia elvesztése miatt), és javítás céljából el kell küldeni a gyártóhoz. Figyelem: A szerelést és beüzemelést csak a biztonsági előírások ismeretében és a leírásban rögzítettek szerint lehet elvégezni. Ha szükség van pótalkatrészekre, kiegészítőkre, akkor ezek csak eredeti alkatrészek lehetnek. Gondoskodni kell a vasalatelemek kielégítő rögzítéséről. Ezeket a motorokat kizárólag csak ugyanazon gyártó által előállított vezérlőkkel lehet működtetni. Idegen alkatrészek alkalmazása esetén a garancia-, és szervízszolgáltatás megszűnik. A szerelést és beüzemelést a biztonsági előírások betartásával és ezen beépítési-, és használati útmutató előírásai szerint kell elvégezni. Műszaki adatok Löket / Nyitási szélesség Névleges feszültség Legkisebb lekapcsolási feszültség Maximális áramerősség Áramerősség (névleges erősségnél) Működési idő Relatív bekapcsolási időtartam Csoportalkalmasság Biztonság (DIN VDE 0470/ 1.rész) Elektromos kikapcsolás Csatlakozó szorítás Méret 1-ollós Méret 2-ollós Konformitás (CE) 8 szerkezet csoportonként IP50 (csak száraz helyiségekben) integrált elektronikus túlfeszültség-lekapcsolás max. 1,5 mm2 vezetékhez EMV ház-, és gyárterületre Figyelem: PRIMAT-E és PRIMAT-S nem alkalmas ütemvezérléses szerkezetek működtetésére.

Ezt a leírást meg kell őrizni a későbbi használatig és karbantartásig. A beüzemelésnél a megfelelő előírásokat (pl. VDE 0833/0815, ZH 1/494) kell betartani.
