1 Úszós kondenzleválasztó CONA S (PN16-160) PN16 / PN40 - karimás (BR ) - menetes (BR ) - behegeszthető karmantyús (BR ) - behegeszthető (BR ) PN16 / PN40 - karimás (BR ) PN63 / PN100 - karimás (BR ) - behegeszthető karmantyús (BR ) - behegeszthető (BR ) PN160 - karimás (BR ) - behegeszthető karmantyús (BR ) - behegeszthető (BR ) Sarokkivitel: - karimás (BR ) - behegeszthető (BR ) 1.0 Általánosságok, megjegyzések az üzemeltetési utasításhoz Utalások a veszélyre Jelképek jelentése Biztonsági fogalmak Raktározás és szállítás Műszaki leírás Alkalmazási terület Működésmód Ábrák Műszaki adatok - megjegyzések Adattábla Szerelés Általános szerelési szabályok Szerelési szabályok behegeszthető típusnál Szabályozó beállítása Működésvizsgálat ultrahangos műszerrel Beépítési helyzet Lehetséges beépítési helyzetek...10 Tartalomjegyzék Rev magyar (ungarisch) 6.0 Üzembe helyezés Kezelés és karbantartás Kondenzleválasztó tisztítása és/vagy cseréje Beépítési helyzet megváltoztatása Kiegészítő lefúvató szelep/kézi légtelenítő szelep Kiegyenlítő vezeték csavarzata és külső légtelenítés Meghúzási nyomatékok Üzemzavarok okai és megszüntetésük Hibakereső táblázat A szerelvény, ill. felsőrész leszerelése Garancia / Jótállás Megfelelőségi nyilatkozat... 17

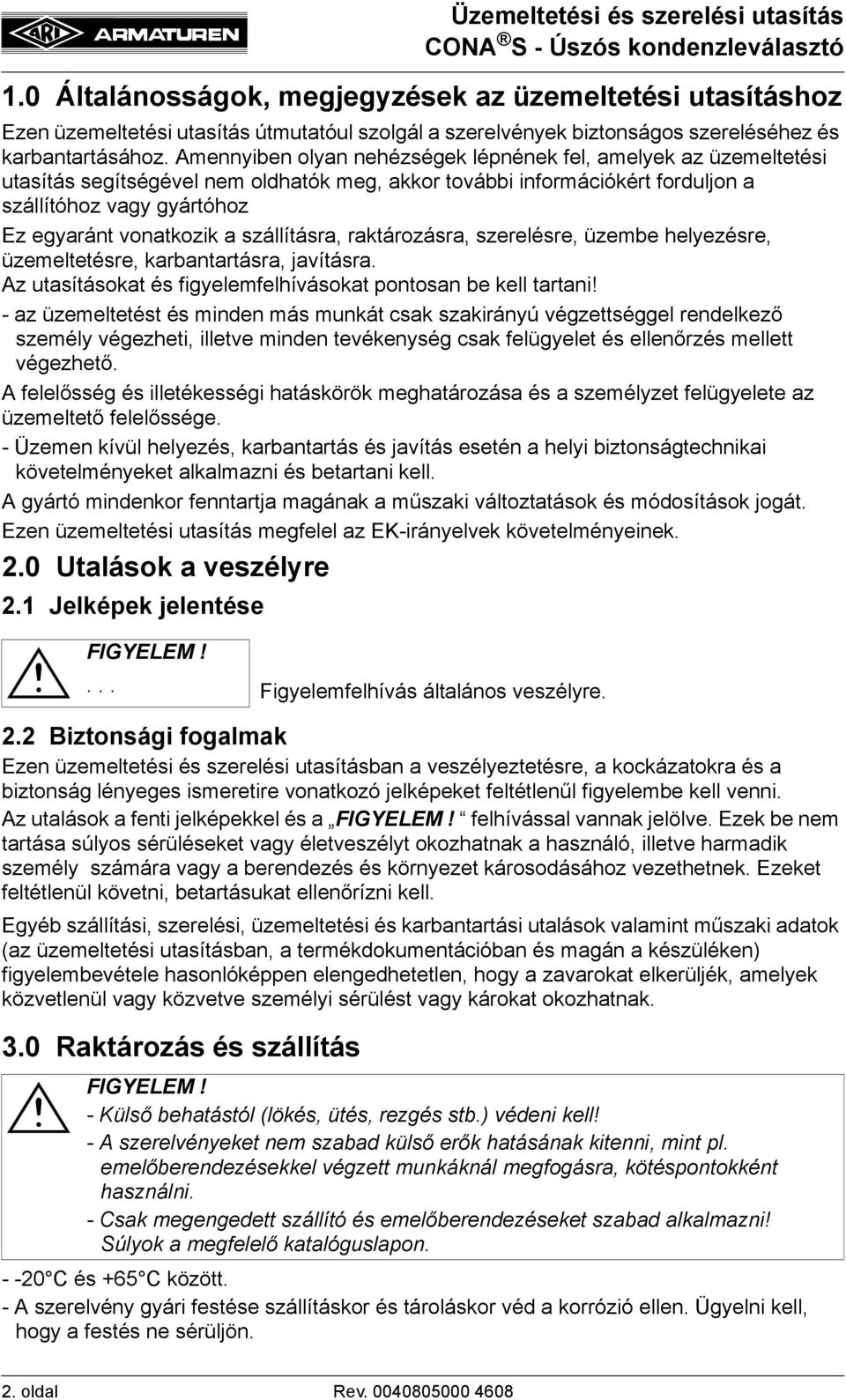

2 1.0 Általánosságok, megjegyzések az üzemeltetési utasításhoz Ezen üzemeltetési utasítás útmutatóul szolgál a szerelvények biztonságos szereléséhez és karbantartásához. Amennyiben olyan nehézségek lépnének fel, amelyek az üzemeltetési utasítás segítségével nem oldhatók meg, akkor további információkért forduljon a szállítóhoz vagy gyártóhoz Ez egyaránt vonatkozik a szállításra, raktározásra, szerelésre, üzembe helyezésre, üzemeltetésre, karbantartásra, javításra. Az utasításokat és figyelemfelhívásokat pontosan be kell tartani! - az üzemeltetést és minden más munkát csak szakirányú végzettséggel rendelkező személy végezheti, illetve minden tevékenység csak felügyelet és ellenőrzés mellett végezhető. A felelősség és illetékességi hatáskörök meghatározása és a személyzet felügyelete az üzemeltető felelőssége. - Üzemen kívül helyezés, karbantartás és javítás esetén a helyi biztonságtechnikai követelményeket alkalmazni és betartani kell. A gyártó mindenkor fenntartja magának a műszaki változtatások és módosítások jogát. Ezen üzemeltetési utasítás megfelel az EK-irányelvek követelményeinek. 2.0 Utalások a veszélyre 2.1 Jelképek jelentése... Figyelemfelhívás általános veszélyre. 2.2 Biztonsági fogalmak Ezen üzemeltetési és szerelési utasításban a veszélyeztetésre, a kockázatokra és a biztonság lényeges ismeretire vonatkozó jelképeket feltétlenűl figyelembe kell venni. Az utalások a fenti jelképekkel és a felhívással vannak jelölve. Ezek be nem tartása súlyos sérüléseket vagy életveszélyt okozhatnak a használó, illetve harmadik személy számára vagy a berendezés és környezet károsodásához vezethetnek. Ezeket feltétlenül követni, betartásukat ellenőrízni kell. Egyéb szállítási, szerelési, üzemeltetési és karbantartási utalások valamint műszaki adatok (az üzemeltetési utasításban, a termékdokumentációban és magán a készüléken) figyelembevétele hasonlóképpen elengedhetetlen, hogy a zavarokat elkerüljék, amelyek közvetlenül vagy közvetve személyi sérülést vagy károkat okozhatnak. 3.0 Raktározás és szállítás - Külső behatástól (lökés, ütés, rezgés stb.) védeni kell! - A szerelvényeket nem szabad külső erők hatásának kitenni, mint pl. emelőberendezésekkel végzett munkáknál megfogásra, kötéspontokként használni. - Csak megengedett szállító és emelőberendezéseket szabad alkalmazni! Súlyok a megfelelő katalóguslapon C és +65 C között. - A szerelvény gyári festése szállításkor és tároláskor véd a korrózió ellen. Ügyelni kell, hogy a festés ne sérüljön. 2. oldal Rev

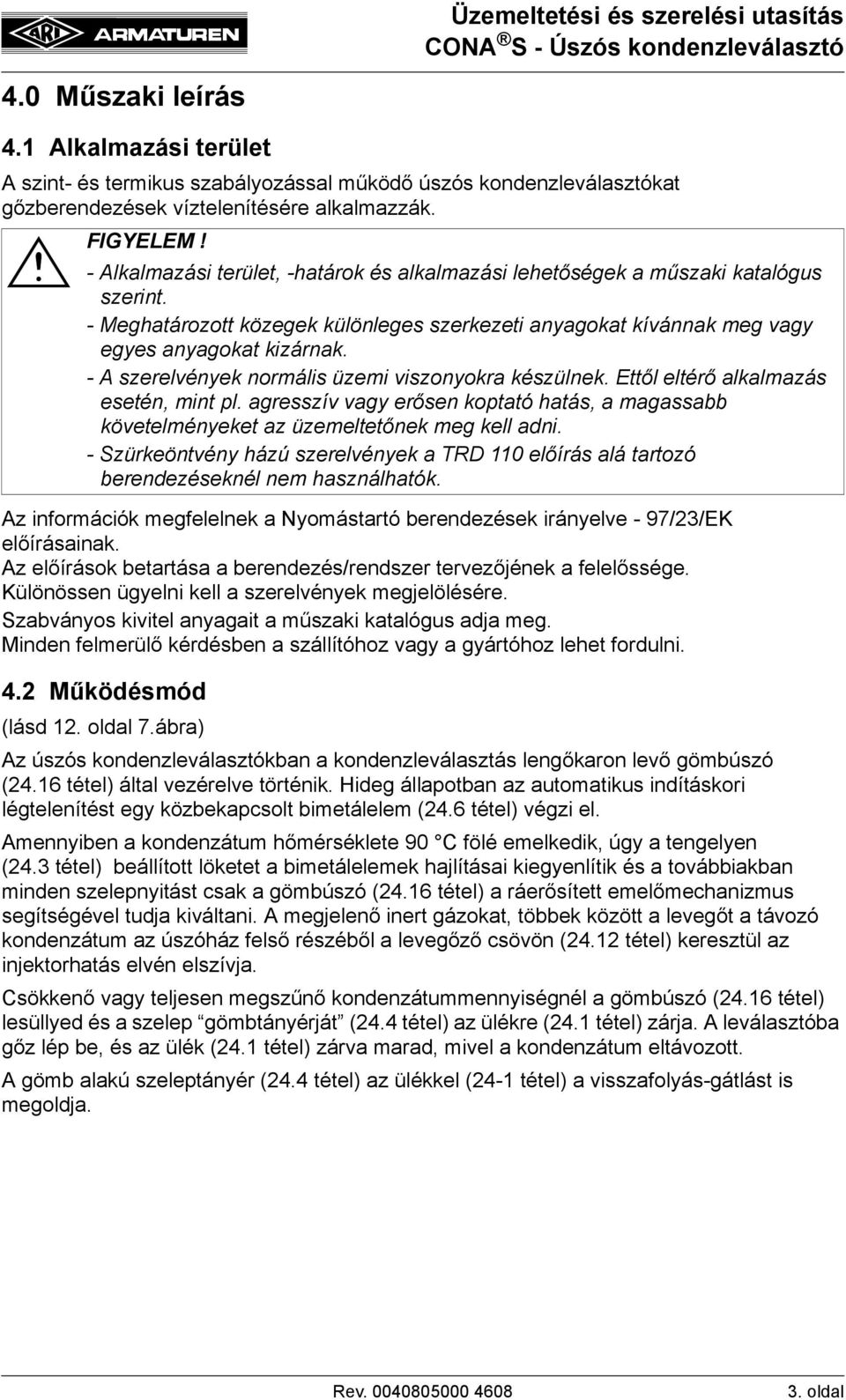

3 4.0 Műszaki leírás 4.1 Alkalmazási terület A szint- és termikus szabályozással működő úszós kondenzleválasztókat gőzberendezések víztelenítésére alkalmazzák. - Alkalmazási terület, -határok és alkalmazási lehetőségek a műszaki katalógus szerint. - Meghatározott közegek különleges szerkezeti anyagokat kívánnak meg vagy egyes anyagokat kizárnak. - A szerelvények normális üzemi viszonyokra készülnek. Ettől eltérő alkalmazás esetén, mint pl. agresszív vagy erősen koptató hatás, a magassabb követelményeket az üzemeltetőnek meg kell adni. - Szürkeöntvény házú szerelvények a TRD 110 előírás alá tartozó berendezéseknél nem használhatók. Az információk megfelelnek a Nyomástartó berendezések irányelve - 97/23/EK előírásainak. Az előírások betartása a berendezés/rendszer tervezőjének a felelőssége. Különössen ügyelni kell a szerelvények megjelölésére. Szabványos kivitel anyagait a műszaki katalógus adja meg. Minden felmerülő kérdésben a szállítóhoz vagy a gyártóhoz lehet fordulni. 4.2 Működésmód (lásd 12. oldal 7.ábra) Az úszós kondenzleválasztókban a kondenzleválasztás lengőkaron levő gömbúszó (24.16 tétel) által vezérelve történik. Hideg állapotban az automatikus indításkori légtelenítést egy közbekapcsolt bimetálelem (24.6 tétel) végzi el. Amennyiben a kondenzátum hőmérséklete 90 C fölé emelkedik, úgy a tengelyen (24.3 tétel) beállított löketet a bimetálelemek hajlításai kiegyenlítik és a továbbiakban minden szelepnyitást csak a gömbúszó (24.16 tétel) a ráerősített emelőmechanizmus segítségével tudja kiváltani. A megjelenő inert gázokat, többek között a levegőt a távozó kondenzátum az úszóház felső részéből a levegőző csövön (24.12 tétel) keresztül az injektorhatás elvén elszívja. Csökkenő vagy teljesen megszűnő kondenzátummennyiségnél a gömbúszó (24.16 tétel) lesüllyed és a szelep gömbtányérját (24.4 tétel) az ülékre (24.1 tétel) zárja. A leválasztóba gőz lép be, és az ülék (24.1 tétel) zárva marad, mivel a kondenzátum eltávozott. A gömb alakú szeleptányér (24.4 tétel) az ülékkel (24-1 tétel) a visszafolyás-gátlást is megoldja. Rev oldal
4 4.3 Ábrák 1. ábra : CONA S es sorozat PN16-40 DN ábra : CONA S es sorozat PN PN63-nál kopóbetét (29. tétel) nélkül DN oldal Rev
5 3. ábra : CONA S es sorozat PN160 DN ábra : CONA S es sorozat PN160 DN15-50 Rev oldal

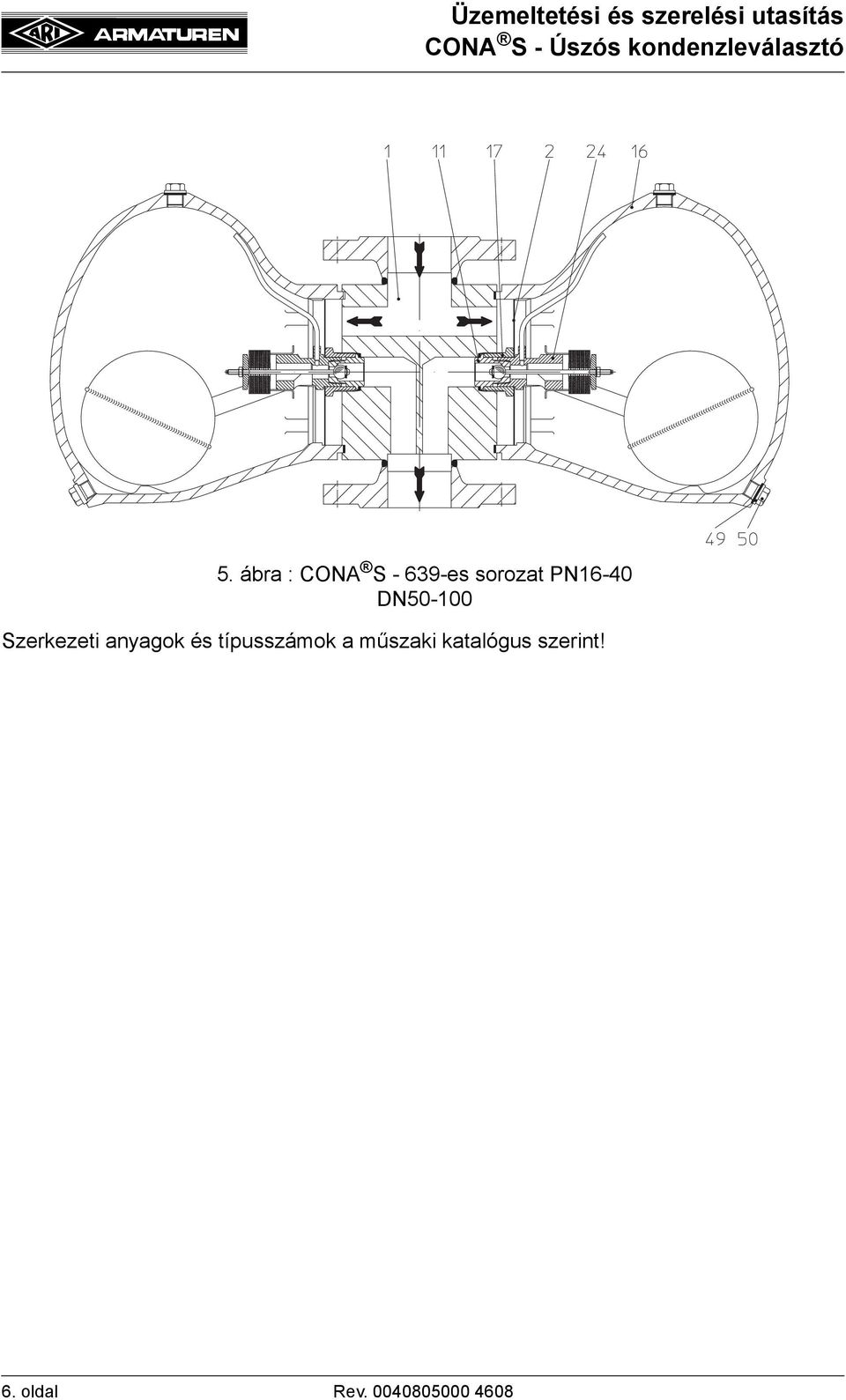

6 5. ábra : CONA S es sorozat PN16-40 DN Szerkezeti anyagok és típusszámok a műszaki katalógus szerint! 6. oldal Rev
7 4.4 Műszaki adatok - megjegyzések mint pl. - Fő adatok, - Nyomás-hőmérséklet összefüggések, alkalmazási korlátok, - Különböző csatlakozású szerelvények, stb. a műszaki katalógus szerint! 4.5 Adattábla A szerelvényen elhelyezett CE-adattábla adatai: CE-Jelölés 0045 Jel AWH Gyártó Typ Szerelvény típusa Gyártó címe: lásd 12.0 Megfelelőségi nyilatkozat Bj. Gyártási év Nyomástartó berendezések irányelve 2. függelék 7. diagramjának megfelelően a szerelvényeket 1. fejezet bekezdés (csővezetékek) szerint csak DN40 mérettől kell CE-jelöléssel ellátni. Rev oldal

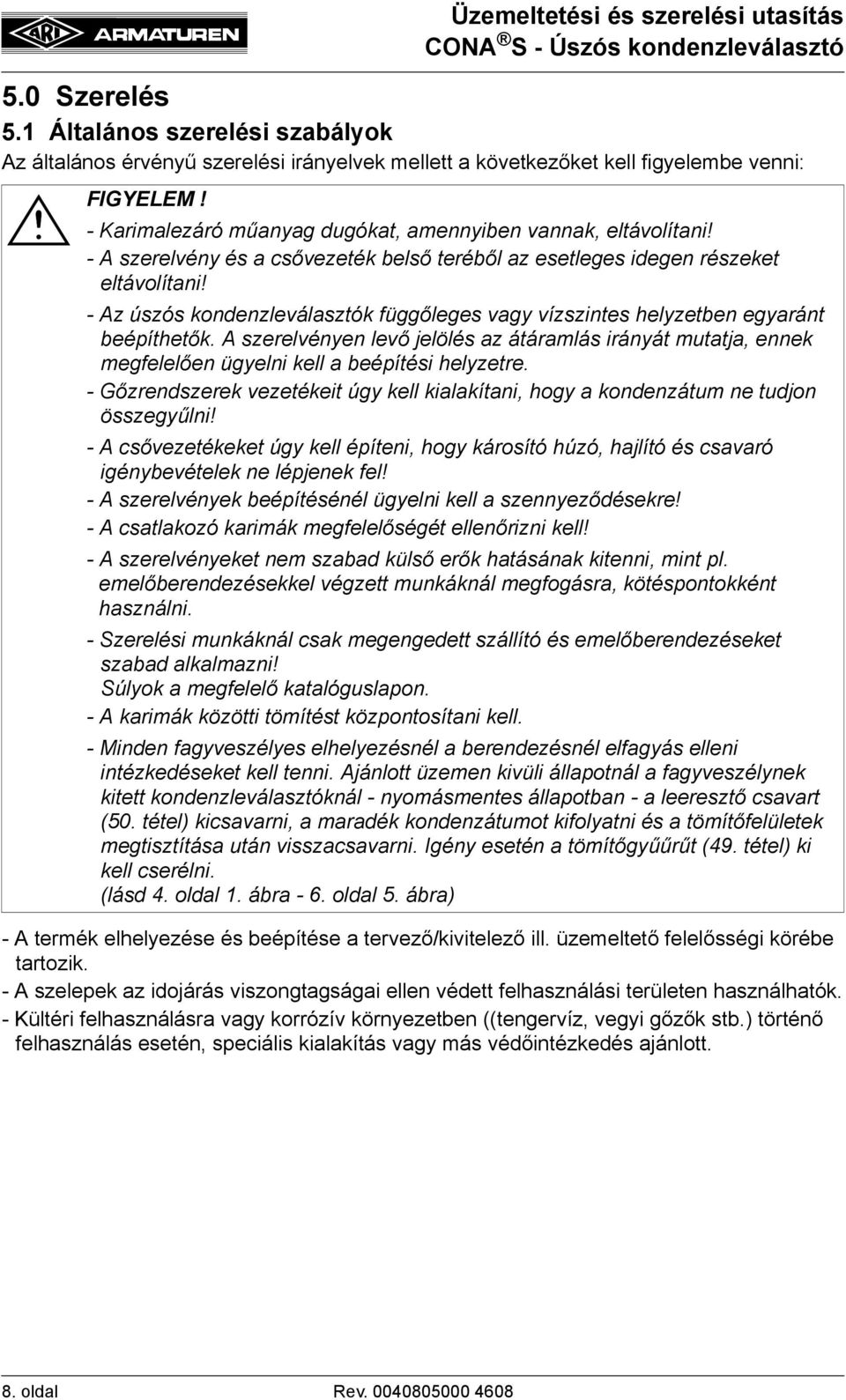

8 5.0 Szerelés 5.1 Általános szerelési szabályok Az általános érvényű szerelési irányelvek mellett a következőket kell figyelembe venni: - Karimalezáró műanyag dugókat, amennyiben vannak, eltávolítani! - A szerelvény és a csővezeték belső teréből az esetleges idegen részeket eltávolítani! - Az úszós kondenzleválasztók függőleges vagy vízszintes helyzetben egyaránt beépíthetők. A szerelvényen levő jelölés az átáramlás irányát mutatja, ennek megfelelően ügyelni kell a beépítési helyzetre. - Gőzrendszerek vezetékeit úgy kell kialakítani, hogy a kondenzátum ne tudjon összegyűlni! - A csővezetékeket úgy kell építeni, hogy károsító húzó, hajlító és csavaró igénybevételek ne lépjenek fel! - A szerelvények beépítésénél ügyelni kell a szennyeződésekre! - A csatlakozó karimák megfelelőségét ellenőrizni kell! - A szerelvényeket nem szabad külső erők hatásának kitenni, mint pl. emelőberendezésekkel végzett munkáknál megfogásra, kötéspontokként használni. - Szerelési munkáknál csak megengedett szállító és emelőberendezéseket szabad alkalmazni! Súlyok a megfelelő katalóguslapon. - A karimák közötti tömítést központosítani kell. - Minden fagyveszélyes elhelyezésnél a berendezésnél elfagyás elleni intézkedéseket kell tenni. Ajánlott üzemen kivüli állapotnál a fagyveszélynek kitett kondenzleválasztóknál - nyomásmentes állapotban - a leeresztő csavart (50. tétel) kicsavarni, a maradék kondenzátumot kifolyatni és a tömítőfelületek megtisztítása után visszacsavarni. Igény esetén a tömítőgyűűrűt (49. tétel) ki kell cserélni. (lásd 4. oldal 1. ábra - 6. oldal 5. ábra) - A termék elhelyezése és beépítése a tervező/kivitelező ill. üzemeltető felelősségi körébe tartozik. - A szelepek az idojárás viszongtagságai ellen védett felhasználási területen használhatók. - Kültéri felhasználásra vagy korrózív környezetben ((tengervíz, vegyi gőzők stb.) történő felhasználás esetén, speciális kialakítás vagy más védőintézkedés ajánlott. 8. oldal Rev

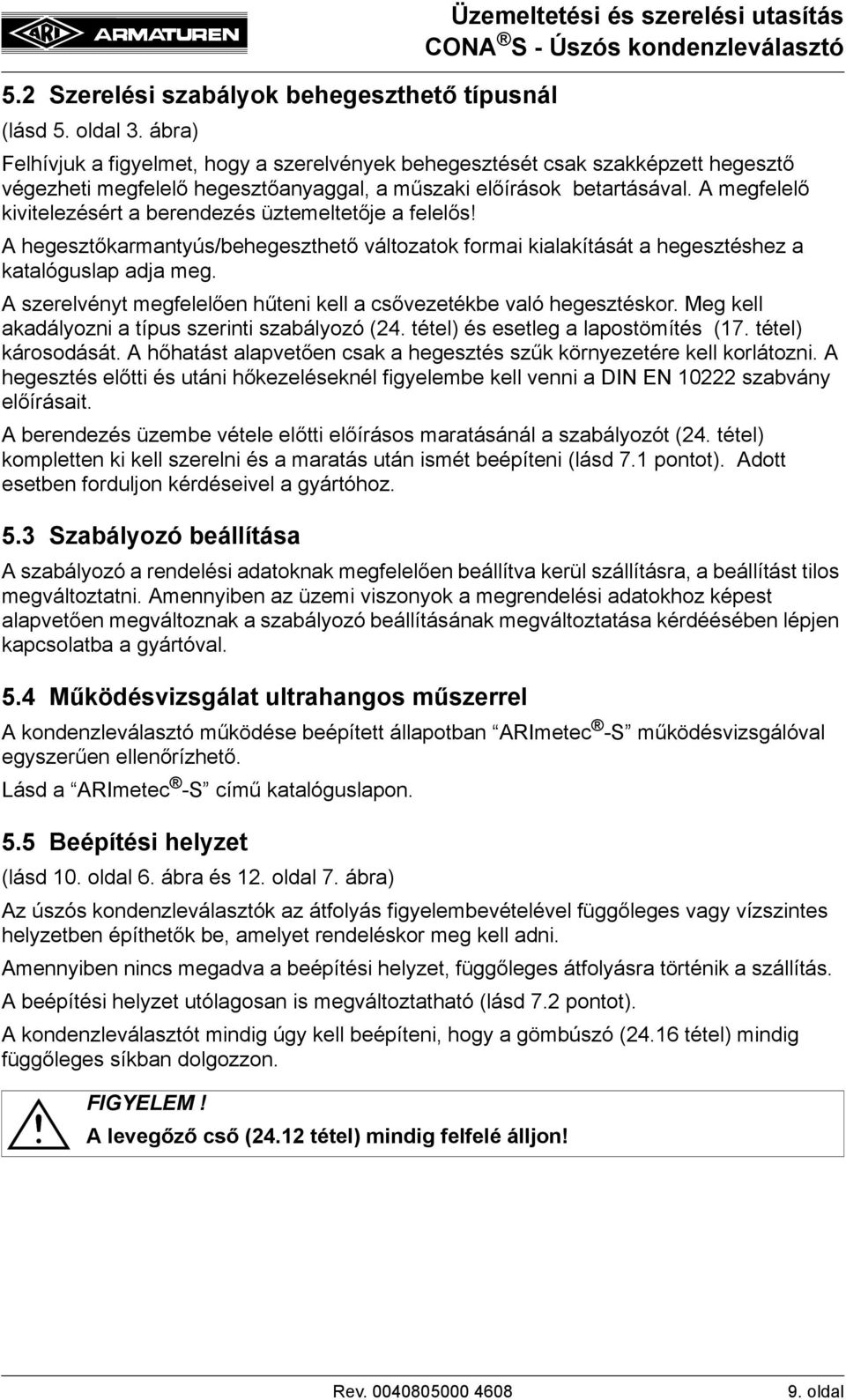

9 5.2 Szerelési szabályok behegeszthető típusnál Üzemeltetési és szerelési utasítás (lásd 5. oldal 3. ábra) Felhívjuk a figyelmet, hogy a szerelvények behegesztését csak szakképzett hegesztő végezheti megfelelő hegesztőanyaggal, a műszaki előírások betartásával. A megfelelő kivitelezésért a berendezés üztemeltetője a felelős! A hegesztőkarmantyús/behegeszthető változatok formai kialakítását a hegesztéshez a katalóguslap adja meg. A szerelvényt megfelelően hűteni kell a csővezetékbe való hegesztéskor. Meg kell akadályozni a típus szerinti szabályozó (24. tétel) és esetleg a lapostömítés (17. tétel) károsodását. A hőhatást alapvetően csak a hegesztés szűk környezetére kell korlátozni. A hegesztés előtti és utáni hőkezeléseknél figyelembe kell venni a DIN EN szabvány előírásait. A berendezés üzembe vétele előtti előírásos maratásánál a szabályozót (24. tétel) kompletten ki kell szerelni és a maratás után ismét beépíteni (lásd 7.1 pontot). Adott esetben forduljon kérdéseivel a gyártóhoz. 5.3 Szabályozó beállítása A szabályozó a rendelési adatoknak megfelelően beállítva kerül szállításra, a beállítást tilos megváltoztatni. Amennyiben az üzemi viszonyok a megrendelési adatokhoz képest alapvetően megváltoznak a szabályozó beállításának megváltoztatása kérdéésében lépjen kapcsolatba a gyártóval. 5.4 Működésvizsgálat ultrahangos műszerrel A kondenzleválasztó működése beépített állapotban ARImetec -S működésvizsgálóval egyszerűen ellenőrízhető. Lásd a ARImetec -S című katalóguslapon. 5.5 Beépítési helyzet (lásd 10. oldal 6. ábra és 12. oldal 7. ábra) Az úszós kondenzleválasztók az átfolyás figyelembevételével függőleges vagy vízszintes helyzetben építhetők be, amelyet rendeléskor meg kell adni. Amennyiben nincs megadva a beépítési helyzet, függőleges átfolyásra történik a szállítás. A beépítési helyzet utólagosan is megváltoztatható (lásd 7.2 pontot). A kondenzleválasztót mindig úgy kell beépíteni, hogy a gömbúszó (24.16 tétel) mindig függőleges síkban dolgozzon. A levegőző cső (24.12 tétel) mindig felfelé álljon! Rev oldal
10 5.5.1 Lehetséges beépítési helyzetek Vízszintes beépítés: Belépés balrólk (ZL) Függöleges beépítés (alapkivitel): Belépés fentről Vízszintes beépítés: Belépés jobbról (ZR) 6. ábra 6.0 Üzembe helyezés - Üzembe helyezés előtt a szerkezeti anyagokat, nyomást, hőmérsékletet és az áramlási irányt ellenőrizni kell! - A helyi biztonsági utasításokat be kell tartani! - A csővezetékekben és szerelvényekben visszamaradó maradványok (mint szennyeződés, hegesztési maradványok stb.) tömítetlenséget és károsodásokat okozhatnak. - Magas (> 50 C) vagy alacsony (< 0 C) közeghőmérséklet esetén a szerelvény érintésekor sérülésveszély léphet fel. Adott esetben figyelmeztető táblát vagy szigetelést kell alkalmazni! Új berendezés, ill. javított vagy átalakított berendezés üzembe vételekor biztosítani kell: - minden munka szabályos elvégzését, - a szerelvény megfelelő működési helyzetbe állítását, - védőberendezések elhelyezését. 10. oldal Rev
11 7.0 Kezelés és karbantartás Üzemeltetési és szerelési utasítás A karbantartást és a karbantartási időközök meghatározását az üzemeltetési körülményeknek megfelelően kell kialakítani. - Szerelési és javítási munkák előtt a 10.0 és 11.0 pontot figyelembe venni! - Ismételt üzembehelyezés előtt a 6.0. pontot figyelembe venni! A meneteket és tömítő felületeket hőálló kenőanyaggal kell bekenni. (pl.: OKS ANTI Seize-Paste fehér/fémmentes PN16-40 esetében vagy Rivolta kenőanyaggal ezüst PN63 esetében). 7.1 Kondenzleválasztó tisztítása és/vagy cseréje (lásd 4. oldal 1. ábra - 6. oldal 5. ábra és 12. oldal 7. ábra) - Az úszóház (16. tétel) leszerelése a hatlapú anyák (28. tétel), illetve a hengeresfejű csavarok (27. tétel) oldásával történik. - Az úszóházat (16. tétel) levétel közben kb. 45 -kal felfelé kell billenteni, hogy a levegőző cső (24.12 tétel) ne hajoljon el. - Adott esetben a tőcsavarokat (27. tétel) kicsavarni. - A szelepházból (1. tétel) és az úszóházból (16. tétel) a szennyeződést el kell távolítani; a kisméretű szennyeződések eltávolításas a járatok és szelepház (1. tétel) kiöblítésével történik. A szűrőt (2. tétel) ki kell tisztítani. - Amennyiben szükséges az úszós szabályozó egységet (24. tétel) ki kell szerelni és külön kell megtisztítani, illetve ki kell cserélni. - Az úszós szabályozó egység (24. tétel) furatos csavarját (24.10 tétel) a szelepházból (1. tétel) ki kell csvarni. - A komplett úszós szabályozó egységet (24. tétel) kihúzni, a tömítőgyűrűre (11. tétel) ügyelve (PN63 nyomásfokozattól fémes a tömítés, tömítőgyűrű (11. tétel) nélkül). - A tengely (24.3 tétel) beszabályozását nem szabad megváltoztatni, az úszós szabályozó egység (24. tétel) a gyártó által be van állítva. (Kivétel: különösen magas ellennyomás esete, amelyet a gyártóval kell egyeztetni). - Az gömbúszónál (24.12 tétel) a felhajtóerő vizsgálatához az egész szabályozót (24. tétel) a levegőző csővel ( tétel) felfelé állítva - a tengely (24.3 tétel) vízszintes helyzetben - vízbe kell meríteni. Az úszónak (24.16 tétel) a vízbe való merítéskor fenn kell úszni. Amennyiben az úszó (24.16 tétel) nem úszik, lesüllyed, az egész úszós szabályozó egységet ki kell cserélni. - A tömítéseket (17. tétel és 11. tétel tömítőgyűrűs kivitelnél) ki kell cserélni. PN : - Ezeknél egy különleges kopóbetét (29. tétel) került alkalmazásra, amelyet a szabályozó(24. tétel) kiszerelése után szükség esetén ki kell cserélni. A kopóbetét a szelepház (1. tétel) védelmére szolgál. - Az összeszerelés fordított sorrendebn történik. (7.5 pont). Rev oldal

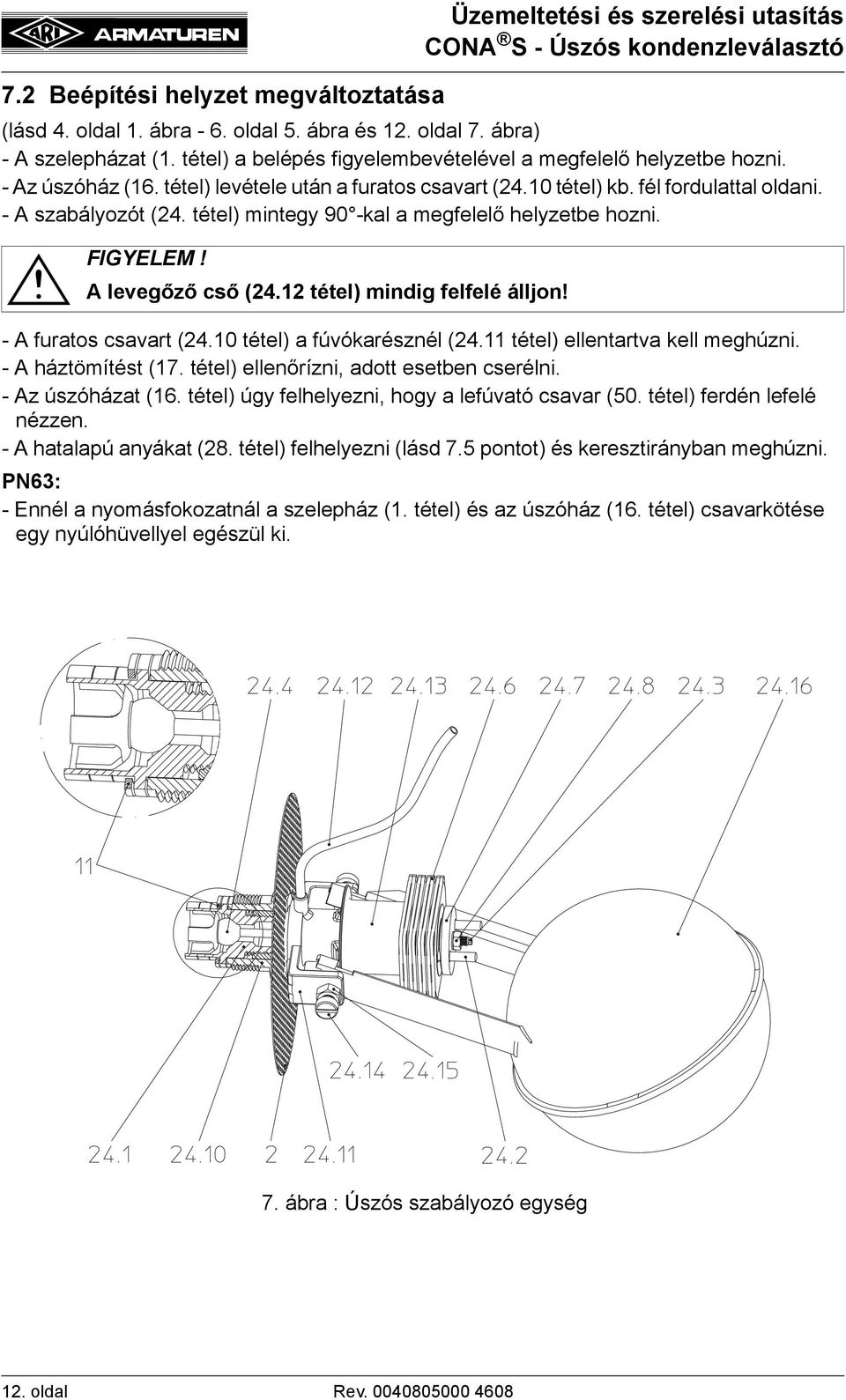

12 7.2 Beépítési helyzet megváltoztatása (lásd 4. oldal 1. ábra - 6. oldal 5. ábra és 12. oldal 7. ábra) - A szelepházat (1. tétel) a belépés figyelembevételével a megfelelő helyzetbe hozni. - Az úszóház (16. tétel) levétele után a furatos csavart (24.10 tétel) kb. fél fordulattal oldani. - A szabályozót (24. tétel) mintegy 90 -kal a megfelelő helyzetbe hozni. A levegőző cső (24.12 tétel) mindig felfelé álljon! - A furatos csavart (24.10 tétel) a fúvókarésznél (24.11 tétel) ellentartva kell meghúzni. - A háztömítést (17. tétel) ellenőrízni, adott esetben cserélni. - Az úszóházat (16. tétel) úgy felhelyezni, hogy a lefúvató csavar (50. tétel) ferdén lefelé nézzen. - A hatalapú anyákat (28. tétel) felhelyezni (lásd 7.5 pontot) és keresztirányban meghúzni. PN63: - Ennél a nyomásfokozatnál a szelepház (1. tétel) és az úszóház (16. tétel) csavarkötése egy nyúlóhüvellyel egészül ki. 7. ábra : Úszós szabályozó egység 12. oldal Rev

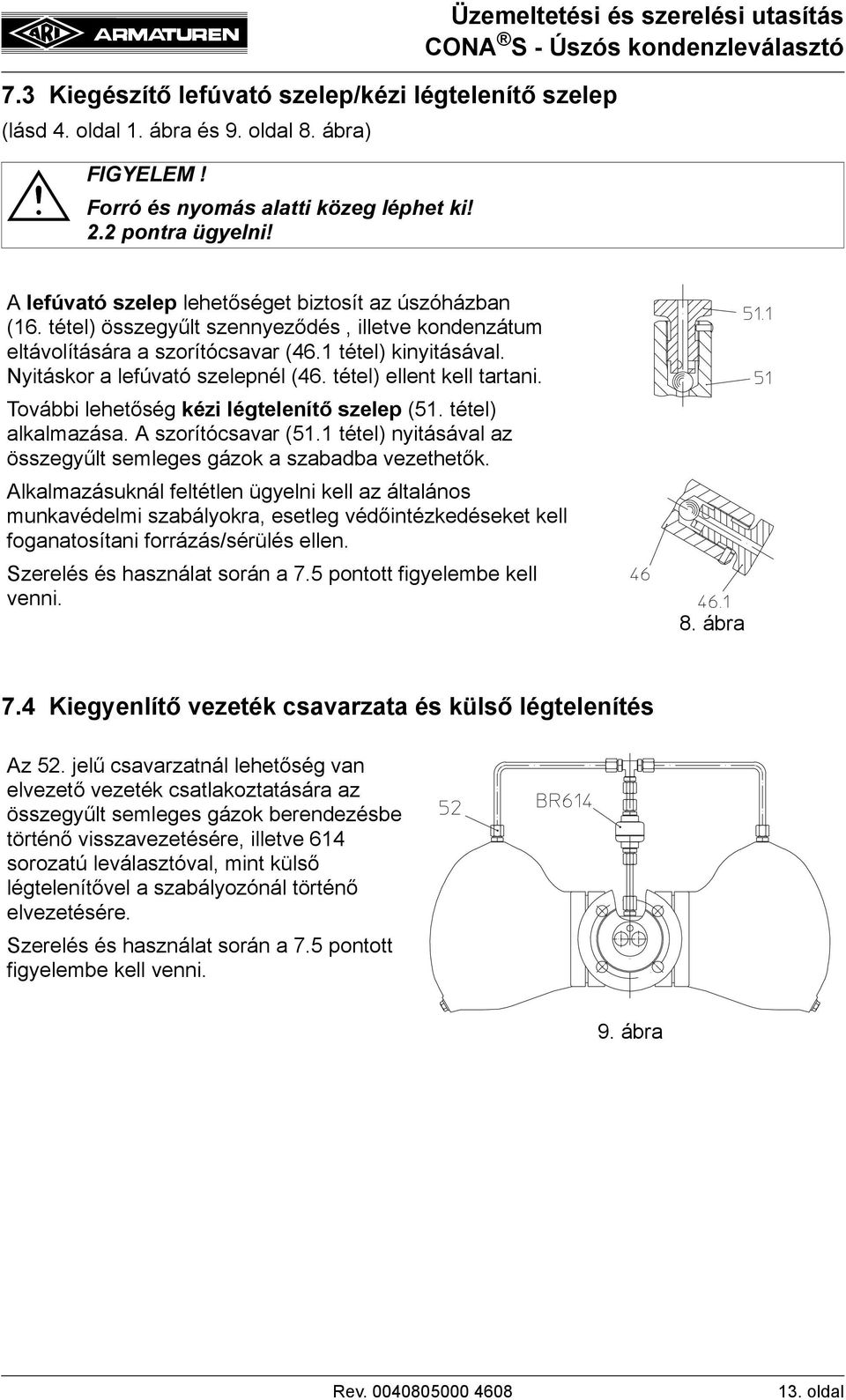

13 7.3 Kiegészítő lefúvató szelep/kézi légtelenítő szelep (lásd 4. oldal 1. ábra és 9. oldal 8. ábra) Forró és nyomás alatti közeg léphet ki! 2.2 pontra ügyelni! Üzemeltetési és szerelési utasítás A lefúvató szelep lehetőséget biztosít az úszóházban (16. tétel) összegyűlt szennyeződés, illetve kondenzátum eltávolítására a szorítócsavar (46.1 tétel) kinyitásával. Nyitáskor a lefúvató szelepnél (46. tétel) ellent kell tartani. További lehetőség kézi légtelenítő szelep (51. tétel) alkalmazása. A szorítócsavar (51.1 tétel) nyitásával az összegyűlt semleges gázok a szabadba vezethetők. Alkalmazásuknál feltétlen ügyelni kell az általános munkavédelmi szabályokra, esetleg védőintézkedéseket kell foganatosítani forrázás/sérülés ellen. Szerelés és használat során a 7.5 pontott figyelembe kell venni. 8. ábra 7.4 Kiegyenlítő vezeték csavarzata és külső légtelenítés Az 52. jelű csavarzatnál lehetőség van elvezető vezeték csatlakoztatására az összegyűlt semleges gázok berendezésbe történő visszavezetésére, illetve 614 sorozatú leválasztóval, mint külső légtelenítővel a szabályozónál történő elvezetésére. Szerelés és használat során a 7.5 pontott figyelembe kell venni. 9. ábra Rev oldal
14 7.5 Meghúzási nyomatékok (lásd 4. oldal 1. ábra oldal 9. ábra) Pos. CONA S PN16 Nyomaték (Nm) DN15-20 DN25 DN Szabályozó Zárócsavar Hengeresfejű csavar M10 / M12 / M16 51 Kézi légtelenítő szelep Szorítócsavar Lefúvató szelep Szorítócsavar Lengővezeték csavarzata Verschraubung f. Pendelleitung Pos. CONA S PN Nyomaték (Nm) DN15-20 DN25 DN Hatlapú anya M Zárócsavar Kézi légtelenítő szelep Szorítócsavar Lefúvató szelep Szorítócsavar Pos. CONA S PN40 Nyomaték (Nm) DN15-20 DN25 DN Szabályozó Hatlapú anya M12 / M12 / M Lengővezeték csavarzata Verschraubung f. Pendelleitung Pos. CONA S PN Nyomaték (Nm) DN15-20 DN25 DN Szabályozó Hatlapú anya M Pos. CONA S PN160 Nyomaték (Nm) DN15-20 DN25 DN Szabályozó Hatlapú anya M oldal Rev

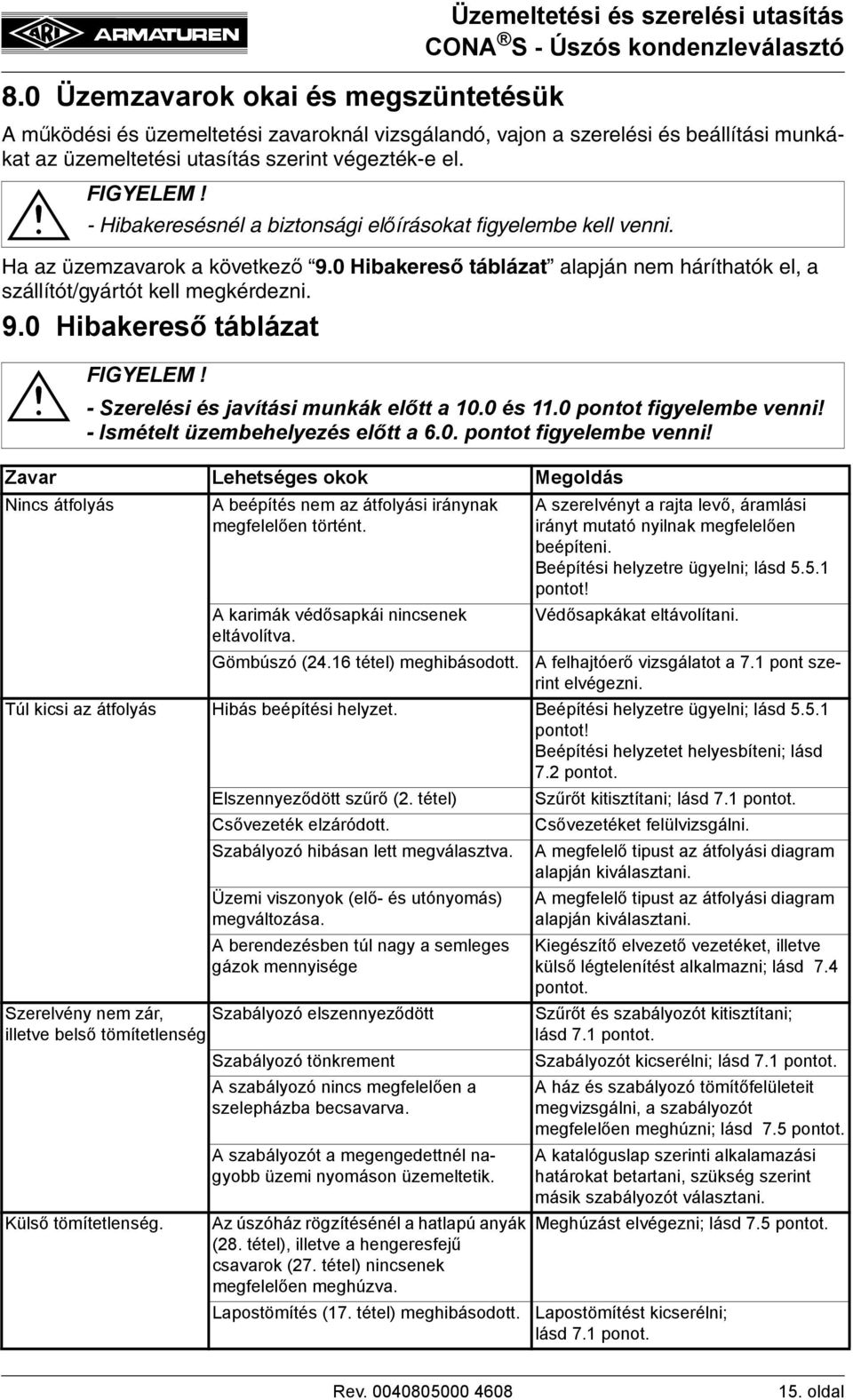

15 8.0 Üzemzavarok okai és megszüntetésük Üzemeltetési és szerelési utasítás A működési és üzemeltetési zavaroknál vizsgálandó, vajon a szerelési és beállítási munkákat az üzemeltetési utasítás szerint végezték-e el. - Hibakeresésnél a biztonsági előírásokat figyelembe kell venni. Ha az üzemzavarok a következő 9.0 Hibakereső táblázat alapján nem háríthatók el, a szállítót/gyártót kell megkérdezni. 9.0 Hibakereső táblázat - Szerelési és javítási munkák előtt a 10.0 és 11.0 pontot figyelembe venni! - Ismételt üzembehelyezés előtt a 6.0. pontot figyelembe venni! Zavar Lehetséges okok Megoldás Nincs átfolyás A beépítés nem az átfolyási iránynak megfelelően történt. A karimák védősapkái nincsenek eltávolítva. Gömbúszó (24.16 tétel) meghibásodott. A szerelvényt a rajta levő, áramlási irányt mutató nyilnak megfelelően beépíteni. Beépítési helyzetre ügyelni; lásd pontot! Védősapkákat eltávolítani. A felhajtóerő vizsgálatot a 7.1 pont szerint elvégezni. Túl kicsi az átfolyás Hibás beépítési helyzet. Beépítési helyzetre ügyelni; lásd pontot! Beépítési helyzetet helyesbíteni; lásd 7.2 pontot. Elszennyeződött szűrő (2. tétel) Szűrőt kitisztítani; lásd 7.1 pontot. Csővezeték elzáródott. Csővezetéket felülvizsgálni. Szabályozó hibásan lett megválasztva. Üzemi viszonyok (elő- és utónyomás) megváltozása. A berendezésben túl nagy a semleges gázok mennyisége Szerelvény nem zár, Szabályozó elszennyeződött illetve belső tömítetlenség Szabályozó tönkrement A szabályozó nincs megfelelően a szelepházba becsavarva. Külső tömítetlenség. A szabályozót a megengedettnél nagyobb üzemi nyomáson üzemeltetik. A megfelelő tipust az átfolyási diagram alapján kiválasztani. A megfelelő tipust az átfolyási diagram alapján kiválasztani. Kiegészítő elvezető vezetéket, illetve külső légtelenítést alkalmazni; lásd 7.4 pontot. Szűrőt és szabályozót kitisztítani; lásd 7.1 pontot. Szabályozót kicserélni; lásd 7.1 pontot. A ház és szabályozó tömítőfelületeit megvizsgálni, a szabályozót megfelelően meghúzni; lásd 7.5 pontot. A katalóguslap szerinti alkalamazási határokat betartani, szükség szerint másik szabályozót választani. Az úszóház rögzítésénél a hatlapú anyák Meghúzást elvégezni; lásd 7.5 pontot. (28. tétel), illetve a hengeresfejű csavarok (27. tétel) nincsenek megfelelően meghúzva. Lapostömítés (17. tétel) meghibásodott. Lapostömítést kicserélni; lásd 7.1 ponot. Rev oldal

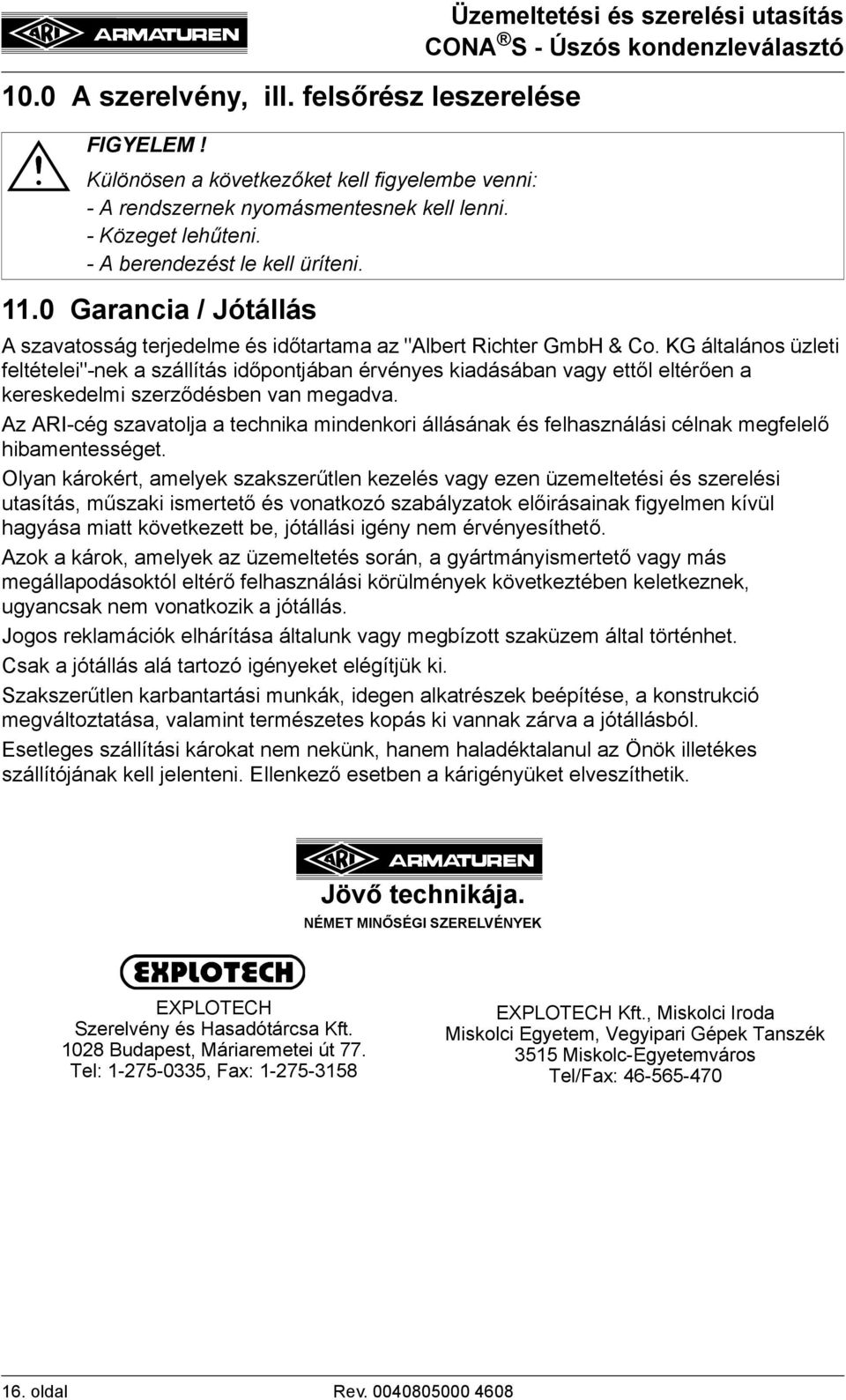

16 10.0 A szerelvény, ill. felsőrész leszerelése Különösen a következőket kell figyelembe venni: - A rendszernek nyomásmentesnek kell lenni. - Közeget lehűteni. - A berendezést le kell üríteni Garancia / Jótállás Üzemeltetési és szerelési utasítás A szavatosság terjedelme és időtartama az "Albert Richter GmbH & Co. KG általános üzleti feltételei"-nek a szállítás időpontjában érvényes kiadásában vagy ettől eltérően a kereskedelmi szerződésben van megadva. Az ARI-cég szavatolja a technika mindenkori állásának és felhasználási célnak megfelelő hibamentességet. Olyan károkért, amelyek szakszerűtlen kezelés vagy ezen üzemeltetési és szerelési utasítás, műszaki ismertető és vonatkozó szabályzatok előirásainak figyelmen kívül hagyása miatt következett be, jótállási igény nem érvényesíthető. Azok a károk, amelyek az üzemeltetés során, a gyártmányismertető vagy más megállapodásoktól eltérő felhasználási körülmények következtében keletkeznek, ugyancsak nem vonatkozik a jótállás. Jogos reklamációk elhárítása általunk vagy megbízott szaküzem által történhet. Csak a jótállás alá tartozó igényeket elégítjük ki. Szakszerűtlen karbantartási munkák, idegen alkatrészek beépítése, a konstrukció megváltoztatása, valamint természetes kopás ki vannak zárva a jótállásból. Esetleges szállítási károkat nem nekünk, hanem haladéktalanul az Önök illetékes szállítójának kell jelenteni. Ellenkező esetben a kárigényüket elveszíthetik. Jövő technikája. NÉMET MINŐSÉGI SZERELVÉNYEK EXPLOTECH Szerelvény és Hasadótárcsa Kft Budapest, Máriaremetei út 77. Tel: , Fax: EXPLOTECH Kft., Miskolci Iroda Miskolci Egyetem, Vegyipari Gépek Tanszék 3515 Miskolc-Egyetemváros Tel/Fax: oldal Rev

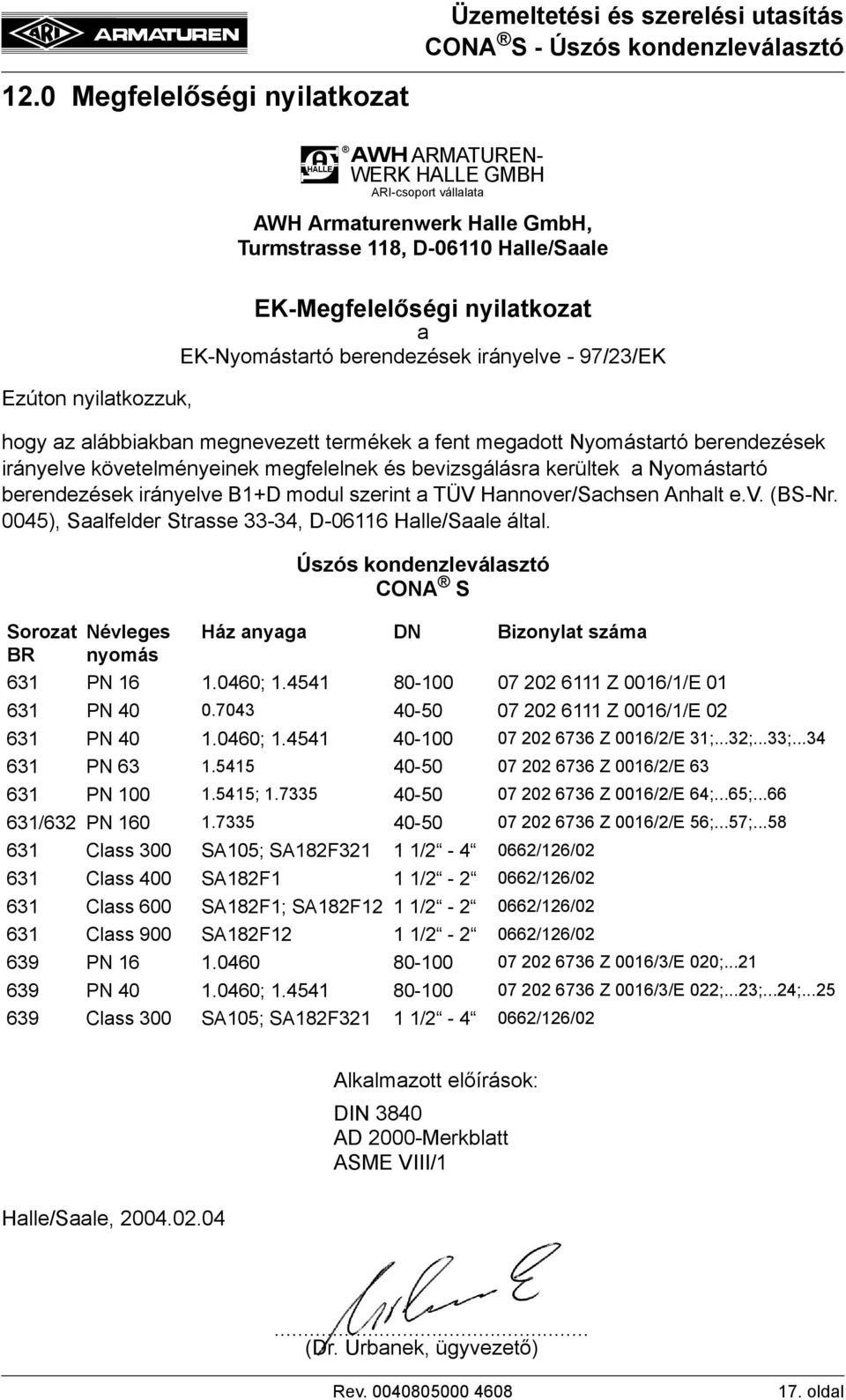

17 12.0 Megfelelőségi nyilatkozat Ezúton nyilatkozzuk, AWH Armaturenwerk Halle GmbH, Turmstrasse 118, D Halle/Saale EK-Megfelelőségi nyilatkozat a EK-Nyomástartó berendezések irányelve - 97/23/EK hogy az alábbiakban megnevezett termékek a fent megadott Nyomástartó berendezések irányelve követelményeinek megfelelnek és bevizsgálásra kerültek a Nyomástartó berendezések irányelve B1+D modul szerint a TÜV Hannover/Sachsen Anhalt e.v. (BS-Nr. 0045), Saalfelder Strasse 33-34, D Halle/Saale által. Sorozat BR Névleges nyomás HALLE AWH ARMATUREN- WERK HALLE GMBH ARI-csoport vállalata Úszós kondenzleválasztó CONA S Ház anyaga DN Bizonylat száma 631 PN ; Z 0016/1/E PN Z 0016/1/E PN ; Z 0016/2/E 31;...32;...33; PN Z 0016/2/E PN ; Z 0016/2/E 64;...65; /632 PN Z 0016/2/E 56;...57; Class 300 SA105; SA182F / /126/ Class 400 SA182F1 1 1/ /126/ Class 600 SA182F1; SA182F12 1 1/ /126/ Class 900 SA182F12 1 1/ /126/ PN Z 0016/3/E 020; PN ; Z 0016/3/E 022;...23;...24; Class 300 SA105; SA182F / /126/02 Halle/Saale, Alkalmazott előírások: DIN 3840 AD 2000-Merkblatt ASME VIII/1... (Dr. Urbanek, ügyvezető) Rev oldal
