1 Trapézlemezek szerelési UTASÍTÁSA

2 1. Az utasítás tárgya. Anyagfajták Az utasítás tárgya a BLACHY és POLMETÁL PRUSZYŃSKI (Pruszyński Lemezek) cég által gyártott trapézlemezek (1. ábra) szerelési irányelvei. A gyártó által alkalmazott lemezjelölési kód szerint a kereskedelmi szimbólumokban lévő számok a profilmagasságot jelölik, a számok utáni betűk pedig a bevonat fajtáját. P lemezek horganybevonattal és szerves anyagú bevonatokkal, OC lemezek csak horganybevonattal, AL lemezek csak alucink bevonattal. Trapézlemezek védőlakk- és alucink-bevonattal: Profil: T6, T8, T18, T20, TH20, TH35, T35E, T45, TH45, T50, T55, T60, T135 Horganyzott trapézlemezek: Profil: T6, T8, T16, T18, TH20, T35, TH35, T45, TH45, T50, T55, T60, T135 A trapézlemezek gyártása síklemezekből hidegen hajlítással történik, alapanyaguk PN-EN 10142:1997 szabvány szerinti DX51D acélminőség 0,5 1,5 mm lemezvastagságban, ill. bevonatos alumíniumlemez. A szállítás során benedvesedett vagy nem megfelelő körülmények között tárolt lemezeket ki kell szárítani, majd az egyes táblák közé megfelelő távtartókat kell behelyezni, hogy biztosítsuk a szabad légáramlást. Kiszárítás után vizsgáljuk át a horganyzott (alucinkkkel bevont) lemezeket, és vonjuk be azokat konzerváló olajréteggel. A hosszabb idejű tárolásra szánt lemezeket vizsgáljuk át, a horganyzott (alucinkkkel bevont) lemezeket pedig vonjuk be konzerváló olajréteggel A bevonatos lemezeket ne tároljuk a gyártás dátumától számított 3 hétnél hosszabb ideig a gyári csomagolásban. Ezután a csomagolást fejtsük le, és a lemeztáblák közé helyezzünk be távtartó betéteket a szabad légáramlás biztosítására. A csomagokat lejtéssel kell elhelyezni, hogy nedvesség lecsapódásakor a víz lefolyhasson a lemezek felületén. A maximális tárolási idő ne lépje túl a gyártás dátumától számított 6 hónapot, a jótállás elvesztésének a terhe mellett. A fenti szabályok betartása lehetővé teszi a lemezek elszíntelenedésének és nedvességfoltok (fehér bevonat) keletkezésének az elkerülését. A PRUSZYŃSKI cég nem vállal felelősséget azért, ha korrózió lép fel a fenti szabályoktól eltérően tárolt lemezeken. Az acéllemezek felületét Z275 horganyréteg, vagy 25 µm ill. 35 µm vastagságú poliészter-bevonattal ill. 50 µm vastagságú pural-bevonattal ellátott alucink vagy horganyréteg védi. A fenti termékek építőipari felhasználását az ITB (Építéstechnikai Intézet) az AT /2000, AT /2002 sz. műszaki engedélyekkel hagyta jóvá. 1. ábra Trapézlemez-profilok T135 P, OC, AL effektív hossz: 930 vagy 620 teljes hossz: 964,00 vagy 654,00 T35 OC effektív hossz: 824 teljes hossz: A lemezek rendeltetése, felhasználásuk területe és feltételei T60 P, OC, AL T20 P, AL A bevonattal ellátott profilos acéllemezek felhasználhatók tetőfedések és fedélhéjak készítésére, ill. falak burkolására a PN-71/H szabványban meghatározott korróziós agresszivitású területen elhelyezett objektumokban: teljes hossz: 980 T18 P, AL effektív hossz: 1040 teljes hossz: 1074 többrétegű bevonattal ellátott lemezek (P) B, L, U, egyrétegű horganybevonattal ellátott lemezek (OC) B és L, egyrétegű horganybevonattal ellátott, korrózióvédő festékbevonatokkal védett lemezek a festékbevonatokra vonatkozó szabványokban és műszaki engedélyekben meghatározott területeken. A fenti trapézlemezekből készült épületelemek alkalmazása és kiviteli módja feleljen meg az érvényes szabványok és építési-műszaki előírások, ill. a jelen utasításból eredő ajánlások figyelembe vételével kidolgozott műszaki terveknek Trapézlemezek szállítása és tárolása T55 P, OC, AL T50 P, OC, AL T45 P, AL effektív hossz: 920 teljes hossz: 985 effektív hossz: 1038 teljes hossz: 1078 T18 OC T16 OC T8 P, AL effektív hossz: 1128 teljes hossz: 1173 effektív hossz: 852 teljes hossz: 900 effektív hossz: 900 teljes hossz: 920 effektív hossz: 1164 teljes hossz: 1220 A gépkocsi raktere nyitott legyen - ez megkönnyíti a be- és kirakodást -, hossza pedig illeszkedjen a megrendelt lemezhosszhoz (a lemezek ne álljanak ki a gépkocsi oldalfalain kívülre). Szállításnál a lemezeket feltétlenül biztosítani kell elmozdulás és nedvesedés ellen (horganyzott és alucinkkel bevont lemezek esetén). A kirakodást speciális eszközökkel vagy megfelelő számú emberrel kell végezni, pl. hosszabb lemezek esetén (kb. 6 fm) hat (oldalanként 3-3) személyre van szükség. A lemezt ne húzzuk végig sem egy másik lemezen, sem a földön. Ha horzsolások vagy ledörzsölések keletkeznek, azokat vonjuk be javítófestékkel. Legjobb a gyári csomagolásban kirakodni a lemezeket, mechanikai berendezések segítségével. A kötegekben vagy tekercsben tárolt lemezeket tilos a szabadban, vagy nedvesség és változó hőmérséklet hatásának kitett helyiségekben raktározni. Különös figyelmet kell fordítani a téli kirakodásra és a fűtött raktárakban való tárolásra. A jelentős hőmérsékletkülönbség hatására a lemezek között víz csapódik le, ami nedvességfoltok kialakulásához vezet. A lemezeket száraz és szellős helyiségekben kell tárolni. A csomagokat ne helyezzük közvetlenül a földre, hanem kb. 20 cm magas alátétekre. T45 OC T35 P, AL effektív hossz: 784 teljes hossz: 825 Jelölések magyarázata: P bevonatos lemezek AL alucink OC horganyzott effektív hossz: 980 teljes hossz: 1040 effektív hossz: 1050 teljes hossz: 1090 T8 OC T6 P, AL T6 OC effektív hossz: 920 teljes hossz: 980 effektív hossz: 917 teljes hossz: 970 effektív hossz: 1179 teljes hossz: 1233 MEGJEGYZÉS: Akkor beszélünk tetőprofilról, ha: az A oldal dekorációs bevonattal rendelkezik, a B oldal alapozó védőfestékkel van bevonva. Ellenkező esetben homlokzati profillal van dolgunk.

3 2. ábra Közvetlen fa alátét 1 léc 2 ellenléc 1. Tetőfedések lakó- és középületeknél 3.1. Alátétek fajtái: A lécek közötti L távolságot a műszaki tervben kell előírni. Ha ez hiányozna, akkor az alábbi képletet vagy a Pruszynski cég által kidolgozott terhelhetőségi táblázatokat használhatjuk: L fesztávolság, azaz az alátámasztások, lécek közötti távolság (m) p a tető terhelése (kn/m 2 ) t a trapézlemez öv-vastagsága (mm) h - a trapézlemez magassága (mm) A szükséges trapézlemez magasságát az alábbi képlettel számíthatjuk: 1. Közvetlen fa alátét: 2. ábra (teljes deszkázás) ellenlécek keresztmetszetük leggyakrabban 19x40 mm (rögzítés: kb. 60 cm-enként a szarufákhoz; itt minden második ellenlécnek egybe kell esnie a szarufával), lécek keresztmetszetük leggyakrabban 30x40 mm, ha a szarufák távolsága max. 70 cm, ill. 40x60 mm, ha a szarufa-osztás cm. A faanyag legalább II. osztályú, jól impregnált legyen. A léceket az ellenléceken keresztül kell a szarufához rögzíteni 3,5x80 vagy 4x120 mm-es szögekkel. 2. Közvetlen fém alátét: ellenlécek, lécek, ezek leggyakrabban vékonyfalú, 0,7 mm lemezvastagságú, horganyzott acél C-, Z- vagy kalapprofilokból készülnek. Ha ezekben a megoldásokban alacsony páraáteresztő-képességű FWK-t alkalmazunk, vagy a tetőt aládeszkázzuk (kátránylemez réteggel együtt), akkor további átszellőzött réteget kell biztosítanunk az FWK és a hőszigetelés között vagy az aládeszkázás alatt. Ekkor nem szabad a tetőgerinc vonalát a gerincen átvetett fóliával lezárni, hanem ott 5-10 cm nagyságú hézagot kell hagyni. Továbbá, a deszkázott tető szükségessé teszi szellőzőkémények kialakítását a tetőgerinc közelében (egy db. 10 cm átmérőjű kémény a tetőfelület minden m 2 -rére). A járulékos átszellőzött réteg mérete 2-4 cm legyen. Ezeknek a megoldásoknak a hátrányai: az átszellőztetés csökkenti a hőszigetelő réteg szigetelőképességét, a szarufa magasságának a kihasználása a szigetelés vastagságát tekintve csökken, szellőzőkéményeket vagy oldalrácsokat kell kialakítani (azoknál a megoldásoknál, ahol a padlástér nem hasznosított), a meleg oldalról páraszigetelést kell alkalmazni járulékos alumíniumfólia réteggel, az eresznél nehéz hézagot kialakítani. A tetőfóliák beépítésénél figyelembe kell venni a gyártói ajánlásokat, különös tekintettel a tetőablakok és kémények számára készülő nyílások kialakítására. A hőszigetelés beépítési módjától függetlenül, a meleg oldalról páraszigetelő fóliát kell alkalmazni, ennek csatlakozási helyeit pedig öntapadó szalaggal össze kell ragasztani. A szabály az, hogy páraszigetelő polietilén (PE) fóliát ott kell használni, ahol a beépített FWK magas páraáteresztő képességgel rendelkezik, ott viszont, ahol az FWK páraáteresztő képessége alacsony, kiegészítő fémréteggel (Al) ellátott fóliát kell páraszigetelésre alkalmazni. FIGYELEM: A lécek (tehát a trapézlemez alátámasztási pontjai) közötti távolságnak ki kell derülnie a műszaki tervből. Ha az L távolságot nem adja meg a terv, akkor azt a 2. ábra alatti képlettel számíthatjuk ki. A lécek és ellenlécek használata biztosítja a fém tetőhéj megfelelő funkcionálásához szükséges átszellőztetést, amely elvezeti az objektum belsejéből származó vízpárát (nedvességet). A szellőzőrés mérete az eresznél és a tetőgerincnél 200 cm 2 legyen az eresz és a tetőgerinc 1 fm-re számítva. 3. A közvetett alátét a fedélszék szerkezete (3. ábra), amelyet befolyásol az FWK alkalmazásának a jellege és a tető esetleges aládeszkázása, továbbá a hőszigetelés megléte vagy hiánya. A 3. ábrán a leggyakrabban használt tetőszerkezeti megoldások láthatók. Az új megoldásoknál, ahol a tető nincs aládeszkázva és az alkalmazott FWK magas páraáteresztő képességgel rendelkezik (1000 g/ m 2 /24 óra felett, vagy Sd 0,3 m alatt), a szarufák közé behelyezett hőszigetelő réteg érintkezhet az FWK-val. Ekkor a szarufák egész magasságát kihasználjuk hőszigetelésre, és az FWK a tetőgerincen átvetve is alkalmazható; ez szükségtelenné teszi, hogy a tetőgerinc alatt tömítéseket használjunk. FWK elsődleges takarófólia (tetőre, páraáteresztő) 3. ábra A lakóépületekben alkalmazott tetőszerkezeti megoldások A lakóépületekben alkalmazott tetőszerkezeti megoldások áttekintése: 1. Nem aládeszkázott tető, nem lakott padlástér, magas páraáteresztő képességű FWK, amely hozzáérhet a szarufához rögzített hőszigetelő réteghez, ellenlécek, lécek. 2. Nem aládeszkázott tető, lakott padlástér, alacsony páraáteresztő képességű FWK, amely szükségessé teszi átszellőzött réteg kialakítását a hőszigetelő réteg felett, ellenlécek, lécek. 3. Aládeszkázott tető, lakott padlástér, FWK-ként kátránylemez vagy hideg fólia alkalmazható, az aládeszkázás és a hőszigetelés között átszellőzött réteget kell biztosítani, ellenlécek, lécek. 4. Nem aládeszkázott tető, nem lakott padlástér, alacsony páraáteresztő képességű, hideg FWK, amelyet belógással kell beszerelni, ez a megoldás csak ott megengedett, ahol a hőszigetelést a födémre fektetik, ellenlécek nélkül, lécek. 5. Aládeszkázott tető, lakott padlástér, FWK-ként TopVent 02 NSK (Bader) kátránylemez alkalmazható, mivel csak erre lehet közvetlenül rögzíteni a trapézlemezt, ellenlécek és lécek nélkül, átszellőzött réteget kell biztosítani.

4 4. ábra A lemeztáblák összeillesztése hosszirányban 5. ábra Szerelés iránya TRAPÉZLEMEZEK 3.2. Tetősíkok lejtése (a PN-99/B szabvány szerint) FEDÉS MÓDJA Horganyzott, ill. horganyzott és bevonattal ellátott trapézlemezek, profilmagasság: > 35 mm 3.3. Trapézlemezek beépítése (4., 5. ábra) TETŐSÍKOK LEJTÉSE Ajánlott lejtés h:a α 0 % % 0, > 10 A fenti lemezek, profilmagasság: < 35 mm 0, > 10 Alumínium trapézlemezek, profilmagasság: > 35 mm 2/. 0, > 15 Alumínium trapézlemezek, profilmagasság: < 35 mm 2/. 0, > Keresztirányú érintkezés nélküli, vagy legalább az alábbi átfedésekkel kialakított fedésekre vonatkozó lejtések: 300 mm, ha a tetősík lejtése kisebb, mint 10%, 200 mm, ha a tetősík lejtése 10-15%, 150 mm, ha a tetősík lejtése nagyobb, mint 15% 2. Keresztirányú érintkezés nélküli, vagy legalább az alábbi átfedésekkel kialakított fedésekre vonatkozó lejtések: 300 mm, ha a tetősík lejtése 10-15%, 200 mm, ha a tetősík lejtése nagyobb, mint 15%. szerelés iránya 1. A trapézlemezek rögzítése a lécekhez (vagy acélszerkezetek esetében a szelemenekhez) olyan kötőelemekkel (leggyakrabban önmetsző csavarokkal) történik, amelyeket csak abban az esetben használunk, ha a trapézlemezre fektetjük a hőszigetelést és a vízzáró felső réteget. A rögzítések számát a műszaki tervben kell előírni ha ezt nem adták meg, akkor a szélső sávokban amelyek a PN-77/ B szabvány szerint 1-2 m-t tesznek ki (5.1. ábra) m2- ként min. 8 rögzítési pontot, a középső zónákban pedig min. 5 pontot kell készíteni. 2. A szerelés iránya mindig ellentétes legyen az adott környéken uralkodó széliránnyal. 6. A trapézlemezeket úgy kell a tetősíkon elhelyezni, 1/. A trapézlemezek rögzítése hogy az ereszvonallal a lécekhez (vagy derékszöget acélszerkezetek esetében alkossanak (90 ). a szelemenekhez) olyan kötőelemekkel (leggyakrabban Az önmetsző ereszvonal, csavarokkal) amelyet zsineggel történik, amelyeket vagy ütközőléccel jelölünk használunk, ki, mindig ha bázisul a trapézlemezre szolgál a következő fek- csak abban az esetben tetjük a hőszigetelést lemeztábla és a vízzáró fektetésénél. felső réteget. A rögzítések számát A tetősíkok a műszaki mindennemű tervben kell hibáját előírni úgy küszöböljük ha ezt nem adták meg, ki, akkor hogy a a szélső tető minden sávokban szélét amelyek bádogszegéllyel a PN-77/ látjuk szerint el. 1-2 m-t tesznek ki (5.1. ábra) m2- B szabvány ként min. 8 rögzítési pontot, a középső zónákban pedig min. 5 pontot kell készíteni Bádogszegélyek szerelése 2/. A szerelés iránya mindig ellentétes legyen az adott környéken uralkodó A széliránnyal. 6. ábra a trapézlemez táblákkal azonos minőségű, fajtájú és színű lemezből készült tipikus, a választékban szereplő bádogszegélyeket mutatja be. 3/. A trapézlemezeket az átfedéseken minden hullámfenéken rögzíteni kell, az átfedés hosszának 2/5-3/5 részénél. A bádogszegélyeket a tetőfedők közvetlenül az építés helyszínén is elkészíthetik síklemez-táblákból. 4. A fenti rögzítést (minden hullámfenéken ) kell alkalmazni az eresz és a tetőgerinc melletti léceken is. FIGYELEM! Tilos bármiféle, rézből készült bádogozás (beleértve a vízköpőket, kéménysapkákat, stb.) 5/. A 35 mm-nél alkalmazása magasabb a trapézlemezeket horganyzott vagy a lakkozott hosszirányú lemezzel csatlakozásokon fedett legalább tetőknél 60 cm-ként vagy homlokzatoknál. a hullámcsúcsokon is össze kell kapcsolni. A bádogszegélyeknek két alapvető feladatot kell ellátniuk: 1. biztosítani a fedés tömítettségét a tetősík szélein és azokon a helyeken, ahol a tetősík megtörik, 2. biztosítani a tető és a homlokzat esztétikus kinézetét azáltal, hogy elfedik az előző építési munkák hibáit. 5.2 ábra tetőgerinc Eresz mindig ez képezi a trapézlemezek szerelési bázisát 1, 2, 3, 4, 5 a táblák fektetésének a sorrendje 6. ábra Tipikus bádogszegélyek falszegély (oromszegély) ereszcsatorna alatti lemez vápa, mély a felső és oldalsó szegély az a hely, ahol a tetősík kivitelezési hibái korrigálhatók hófogó tetőszegély, oldalsó vápa, lapos keresztirányú átfedés helye < 1/3L szélirány szerelés iránya szélirány 3. A trapézlemezeket az átfedéseken minden hullámfenéken rögzíteni kell, az átfedés hosszának 2/5-3/5 részénél. tetőgerinc, csúcsos tetőgerinc, egyenes 5.1 ábra 4. A fenti rögzítést (minden hullámfenéken ) kell alkalmazni az eresz és a tetőgerinc melletti léceken is. sarokzóna szélessége: 1 m 0,1b 2 m 5/. A 35 mm-nél magasabb trapézlemezeket a hosszirányú csatlakozásokon legalább 60 cm-ként a hullámcsúcsokon is össze kell kapcsolni. oromszegély, felső ereszcsatorna feletti lemez

5 7. ábra Az elsődleges takarófólia (FWK) szerelése Ereszcsatorna feletti lemez 7. ábra Kéményszegélyek 9. és 9.1. ábrák Az elsődleges takarófólia (FWK) szerelése: 1. a FWK kinyúlik az ereszcsatorna feletti lemezre az ellenlécek és lécek megszakítási helyein (a FWK belógása ezeken a helyeken lehetővé teszi a lecsapódott víz szabad lefolyását a csatornába). 2. A FWK benyúlik a csatornába a csatorna feletti lemez alatt. Az ereszcsatorna feletti lemez feladata: 1. a csapadékvíz levezetése a csatornába (akkor, ha a lemeztáblák ezen a lemezen fekszenek fel, és a lemez széle előtt érnek véget), 2. a lemezre kinyúló FWK-ról lefolyó kondenzátum levezetése, 3. az alátámasztás (ellenlécek és lécek) elrejtése. Az ereszcsatorna feletti lemez széle benyúlik a csatornába annak szélessége 1/3 részéig; felszerelése az ereszcsatorna felszerelése után történik. Az ereszcsatorna feletti lemez felszerelése után lehet megkezdeni a tetőhéj szerelését. A 9.1. ábra a fólia helyes szerelési módját mutatja be a szegély készítésekor. Ennek különleges jelentősége van, mivel a hibás fólia-szerelés a leggyakoribb oka a tetőfedés tömítetlenségének. 1. változat a tetőgerinchez 1,5 m-nél közelebb lévő kémény szegélye (a szegély készítését a 9.1. ábra mutatja be). Ekkor a szegély síklemezből készített szegélye a kémény mögött közvetlenül benyúlik a tetőgerinc szegélye alá. 2. változat A tetősíkban a tetőgerinctől 1,5 m-nél nagyobb távolságban lévő kémény szegélye. Ekkor a kémény mögötti szegélylemezt a trapézlemez fedi le. Az oldalsó szegélylemezek két hullámgerincnél mélyebben nyúljanak be a trapézlemez alá. A kémények beszegésére öntapadó tetőfedési szalagok is használatosak, ekkor a lemezből készült kéményszegély elrejti a szalagot, ezzel dekorációs feladatot is ellát ábra Az ereszcsatorna alatti és feletti lemez felszerelése Ereszcsatorna alatti lemez 7.1. ábra 9. ábra A tető keresztmetszete kéménnyel és helyesen beépített tetőfóliával Az ereszcsatorna alatti lemez dekoratív feladatot lát el elrejti a függőleges ereszdeszkát, amely a csatorna felszerelésének alapjául szolgál. A csatorna felszerelése előtt kell rögzíteni. 4 - ereszcsatorna feletti lemez 5 - ereszcsatorna alatti lemez Oromszegély, felső. Tetőszegély, oldalsó 8. ábra A tető- és oromszegélyek a tetők oldalsó széleit takarják. Akkor, ha a deszkázott tető oldalszéle nem szarufával végződik, általában elegendő a felső oromszegélyt felszerelni, mivel ez képes a tetőszélet egész magasságában eltakarni. 1 a kéményre felhajtott tetőfólia 2 fóliacsatorna 8. ábra A tető- és az oromszegély felszerelése Akkor, ha a tető oldalszéle szarufával végződik, a felső oromszegélyt és az oldalsó tetőszegélyt együtt kell felszerelni. Az oldalsó tetőszegélyt és az oromszegélyt a trapézlemez táblák elhelyezése után kell rögzíteni ábra Példa a kéményszegélyre II. változat I. változat I. változat 1,5 m alatt II. változat 1 tipikus felső oromszegély 2 nem tipikus (vízorros) felső oromszegély 3 oldalsó tetőszegély 1 tetőfedési öntapadó szalag 2 szilikon tömítés

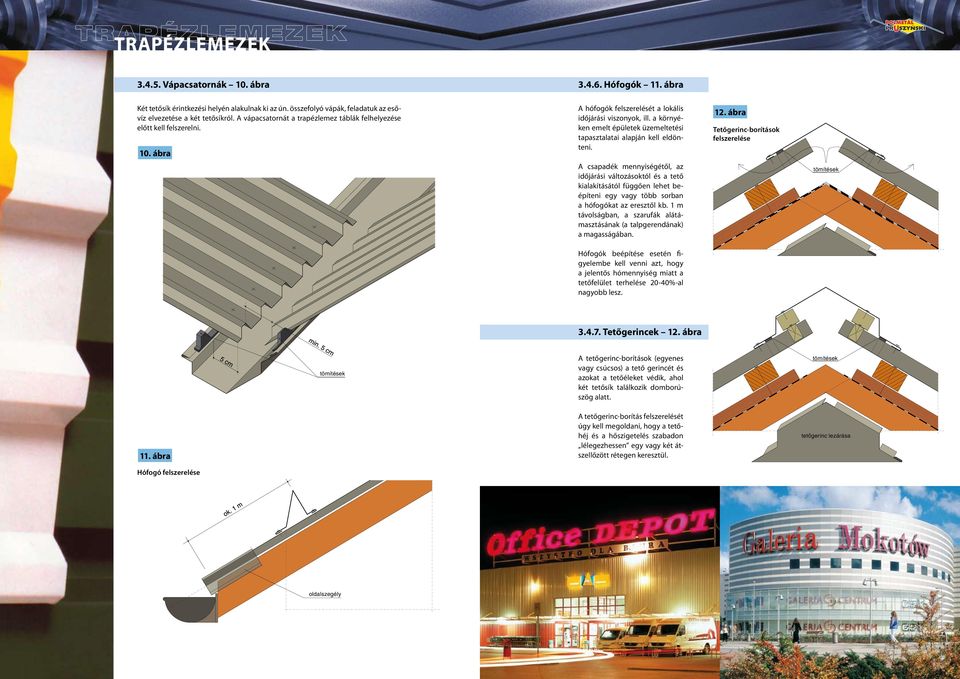

6 Vápacsatornák 10. ábra Hófogók 11. ábra Két tetősík érintkezési helyén alakulnak ki az ún. összefolyó vápák, feladatuk az esővíz elvezetése a két tetősíkról. A vápacsatornát a trapézlemez táblák felhelyezése előtt kell felszerelni. 10. ábra A hófogók felszerelését a lokális időjárási viszonyok, ill. a környéken emelt épületek üzemeltetési tapasztalatai alapján kell eldönteni. A csapadék mennyiségétől, az időjárási változásoktól és a tető kialakításától függően lehet beépíteni egy vagy több sorban a hófogókat az eresztől kb. 1 m távolságban, a szarufák alátámasztásának (a talpgerendának) a magasságában. Hófogók beépítése esetén figyelembe kell venni azt, hogy a jelentős hómennyiség miatt a tetőfelület terhelése 20-40%-al nagyobb lesz. 12. ábra Tetőgerinc-borítások felszerelése tömítések Tetőgerincek 12. ábra 11. ábra Hófogó felszerelése tömítések A tetőgerinc-borítások (egyenes vagy csúcsos) a tető gerincét és azokat a tetőéleket védik, ahol két tetősík találkozik domborúszög alatt. A tetőgerinc-borítás felszerelését úgy kell megoldani, hogy a tetőhéj és a hőszigetelés szabadon lélegezhessen egy vagy két átszellőzött rétegen keresztül. tömítések tetőgerinc lezárása oldalszegély

7 Fal- és tűzfalszegélyek, egyéb szegélyek 13. ábra 4. Szerkezeti trapézlemezek 14. ábra 13. ábra Példa változó lejtésű tető szegélyezésére A fal- és tűzfalszegélyeket, egyhajlású tetők szegélyeit és egyéb szegélyeket leggyakrabban az építkezésen készítik el, tekintettel arra, hogy Lengyelországban az épületek nagyfokú építészeti differenciáltságot mutatnak. Az acélszerkezetes rendszerekben előforduló szegélyek eltérősége hasonlóan nagyfokú. Általában az egyes szerkezeti rendszerek részletesen kidolgozott megoldásokkal rendelkeznek, beleértve a bádogos szegélyeket, rögzítéseket és az egyes építőanyagok alkalmazását. 14. ábra A szerkezeti trapézlemezek a trapézlemezek külön csoportját alkotják. Alkalmazásuk jelentősen leegyszerűsíti a tetők, fedések és födémek szerkezeti megoldásait, lerövidíti az építési időt és csökkenti a költségeket. Az ilyen lemezeket elsősorban rendszermegoldásokban használják, a jóváhagyott műszaki dokumentációknak megfelelően. Példa szerkezeti trapézlemez alkalmazására hosszirányú elrendezés Példa tűzfal szegélyezésére és falszegély alkalmazására FIGYELEM! A tetőszéleket lezáró összes szegély a tetőnek azon a részén helyezkedik el, ahol a szél szívóhatásától származó legnagyobb terhelések fellépnek, ezért azokat nagyon gondosan kell rögzíteni, kb. 30 cm-es távolságokban. 1 szerkezeti trapézlemez (pl. T135) 2 trapézlemez tetőprofil 3 hidegen hajlított Z-profil 4 hangcsillapító és tömítő szalag 5 páraszigetelés 6 magas páraáteresztő képességgel rendelkező elsődleges takarófólia (FWK) keresztirányú elrendezés Szellőzőcsövek, szellőzők, antennák, stb. szegélyei A tetőből kiálló összes körszelvényű elemet tömítőgallérokkal kell tömíteni. Ezeknek a galléroknak az alapja lehetővé teszi, hogy az aljzat lemezének alakjához igazítsuk, majd járulékosan szilikonnal tömítsük, és önmetsző csavarokkal rögzítsük őket.

8 5. Homlokzati burkolatok trapézlemezekből 15. ábra 17. ábra 7. Konzerválás A trapézlemez homlokzati burkolatok leggyakrabban az acélszerkezetes csarnoképítészetben fordulnak elő, mind a hideg-, mind pedig a melegfalas megoldásokban. Rögzítésük leggyakrabban fali kötőgerendákhoz vagy kazettákhoz történik. A 7.1., 8., 16., 17. és 18. ábrák példákat mutatnak be az itt előforduló szegélyekre: lábazati szegély ábra ereszszegély 7.1. ábra oldalsó tetőszegély és az oromszegély 8. ábra külső és belső sarkok szegélyezése 17. ábra ablak- és ajtónyílások szegélyezése ábra Példák a homlokzati szegélyek alkalmazására felülnézet külső sarok A trapézlemezekből készült tetők és homlokzatok lényegében nem igényelnek speciális karbantartást. Ettől függetlenül azonban el kell végeznünk az alábbiakat: a tető felületéről távolítsuk el a leveleket, amelyek a rothadás során elszínezik a lemez szerves bevonatát, 15. ábra Az egyes rétegek és anyagok beépítési szabályai hasonlóak, mint a tetőfedések készítésénél. Példa a trapézlemezek alkalmazására acél könnyűszerkezetekben 6. Állattartó épületek burkolatai belső sarok távolítsuk el az ipari porréteget (pl. cementpor, mészpor, kohókból és bányákból származó por), amely a vízzel reakcióba lépve károsítja a lemez szerves bevonatát. Az állattartó épületekben különösen agreszszív környezettel kell számolni. Az állati ürülékből kiváló gázok (pl. metán, kénhidrogén, ammónia, stb.) a vízpárával összekapcsolva nagyon erősen korrozív hatású oldatokat alkotnak, ezért alapvető fontosságú a szellőztető rendszer megfelelő megoldása ezekben a helyiségekben. Ennek elmulasztása jelentősen akár a felére is - lerövidítheti a fedélhéjak élettartamát. Itt a szellőztetés mindennapi módszerei is hasznosíthatók (oldalsó nyílások, szellőzőrácsok, tetőbe vezetett szellőzőcsövek), azzal a kikötéssel, hogy különös figyelmet kell fordítani a kilépőnyílások közelében fellépő korrózióra. 18. ábra Az objektum szerkezeti elemei között elhelyezett ablak 1 bádogszegély 2 alsó szegély 3 szilikon Az objektum szerkezeti elemei között elhelyezett ablak 1 külső szegély 2 belső szegély 3 merevítő, hidegen hajlított C-profil 4 szilikon 8. Záró megjegyzések 1. A horganyzott és szerves bevonatokkal ellátott horganyzott acéllemezek vágására kézi lemezvágó ollót, niblert vagy vibrációs gépi ollót használjunk. Tilos olyan szerszámokat használni, amelyek a vágásnál keletkező hő miatt károsítják a horganyzott és szerves bevonattal ellátott felületet, pl. sarokcsiszolót. Nagyon agresszív környezetben javasoljuk különleges, az adott objektum rendeltetésének és jellemzőinek megfelelően megválasztott védőbevonatok használatát. 2. A szerelés során keletkező kisebb bevonatsérüléseket fessük be javítófestékkel. A felület zsír- és piszokmentes legyen. 1 homlokzati trapézlemez 2 trapézlemez belső falként 3 szigetelő szalag 4 páraszigetelés 5 magas páraáteresztő képességgel rendelkező elsődleges takarófólia (FWK) vagy szél elleni szigetelés 16. ábra Lábazati szegély kialakítása 3. A kötőelemek fúrása során keletkező acélforgácsot puha nyeles kefével távolítsuk el, mivel ezek rozsdásodásuk során károsítják a lemez felületét. A munka alatt keletkező szennyeződést közönséges mosószerekkel távolítsuk el.
