1 Megaprofil-termékajánló z acél az egyik legfontosabb alapanyag az építôipari ágazatban a következô elônyös tulajdonságai miatt: erôs, jó teherbírású anyag sokoldalúan és rugalmasan használható esztétikailag szép kivitelt tesz lehetôvé könnyen kombinálható más anyagokkal újrahasznosítható, környezetbarát elôregyártható, gyorsan és könnyen szerelhetô az építkezés helyszínén kiemelkedôen hosszú élettartammal bír Megprofil-termékek széles körû felhasználási lehetôségeket kínálnak az alábbi területeken: Épületek felújítása Manapság sok esetben az épületek felújítása elôtérbe kerül a lebontással és új építéssel szemben. evonatos acéltermékeink ideális alapanyagként szolgálnak felújításokhoz, amikor meglévô tetô- vagy falborító elemeket kell kicserélni. Új trapézlemezek, cserepes lemezek és szendvicspanelek elhelyezésével gyorsan megtörténhet a felújítás, miközben az épület élettartama jelentôsen megnô. Funkcionális szerep Megprofil-termékek teljes körû megoldást kínálnak a teherviselô acélszerkezetre, szelemenekre, valamint a fal- és tetôborító elemekre, melyek az épületek megfelelô szerkezeti kialakításának alapkövei. Hôszigetelés z energiával való takarékoskodás is alapvetô elvárás az épületek kialakításánál. Megprofil pur-, pir- és kôzetgyapot szigetelésû szendvicspanelek kiváló U-értékekkel rendelkeznek, biztosítva ezáltal a megfelelô hôszigetelést. Szend vics paneleink sokrétû kínálata lehetôvé teszi az adott alkalmazáshoz legmegfelelôbb termék kiválasztását. Tûzbiztonság szendvicspanelek tûzbiztonsági elôírásoknak való megfelelése is alapvetô követelmény. Magasabb tûzállósági határértékek esetén ajánljuk pir-habos vagy kôzetgyapotos paneleinket, melyek közül szinte bármilyen épülettípus és tûzbiztonsági elôírás esetén ki tudja választani a célra legalkalmasabbat. hôszigetelési, tûzállósági elvárások mellett a kiválasztás alapja lehet a szendvicspanelek súlya és vastagsága is. Hangszigetelés z épületekre vonatkozó elôírások gyakran meghatározzák a maximális megengedhetô zajszintet is, mely függ az épület típusától és funkciójától. Nemcsak a zaj épületen kívül tartása lehet a cél, de az épületen belül keletkezô zaj elnyelése is fontos követelményként jelenhet meg. erre a célra is tudunk megoldást kínálni perforált belsô lemezzel gyártott szendvicspaneleinkbôl és perforált trapézlemezeinkbôl, melyek különbözô hangszigetelési elvárásoknak tesznek eleget. 4

2 CSerepeS lemez Cserepes lemez lkalmazás Kiegészítők Szerelési útmutató Permapan hőszigetelt cserepes lemez

3 CSerepeS lemez lklmzás a klasszikus cserepek alternatívájaként új építményekhez régi tetôzetek felújításához Standard kivitel cserép hossza: mm Szükséges min. tetôlejtés: 8 z elem hasznos szélessége: 1100 mm Vastagság: 0,50 mm Súly: 5 kg/m 2 lécek közötti távolság: mm cseréplap hossza: 1050 mm-tôl 8400 mm-ig 23,3 23,3 183, , megjelenési formák 25 µ poliészter ntikondenz vastagság: ár 0,50 mm Megprofil cserepes lemez tökéletesen megfelel az új épületeknek, nemcsak esztétikailag, hanem praktikussága miatt is. leme zek alacsony önsúllyal rendelkeznek, a tetôlécezet lehet vékonyabb és így olcsóbb. Előnyei Tökéletes esztétikai megjelenésüknek köszönhetôen hasonlítanak a klasszikus cseréphez. Egyedi méretre gyártva minden típusú tetôhöz. Hosszúság 8,40 m-ig, hasznos szélesség 1,10 m. Fagyállóak, meleg-, jégesô-, viharállóak és 100%-ban vízállóak a lemezen lévô oldal-vízelvezetô által. Könnyen és gyorsan felszerelhetôk. Felújítás esetén a meglévô cserepet általában nem szükséges eltávolítani. terhelés minimális (önsúly 5 kg/m 2 ). Karbantartási költség nincs, öntisztító, nincs lerakódás. Hosszú élettartam a minôségi acélnak és a tökéletes bevonatnak köszönhetôen. Minden, az elhelyezéshez szükséges végzáró darab rendelhetô. ideális megoldást jelentenek a régi tetôk felújítására is. z esetek többségében meg lehet tartani a régi tetôt, bontási költség nincs és kevesebb a hulladék is. Sôt a régi tetô szigetelôké pes sége is megmarad. cserepes lemezek könnyen és gyorsan szerelhetôek, mivel ezeket méretre gyártva szállítjuk. lemezek önfúró csavarokkal rög zíthetôk. csavarok színe megegyezik a cserepekével. Saját kivitelezésben is felszerelhetik ezeket a cserepeket, mivel speciális célszerszámra nincs szükség. ZESZTCEMENT LEMEZEK régi hullámlemezeket nem kell eltávolítani. ÚJ ÉPÜLET elegendô egy könnyû tetôszerkezet. FELÚJÍTÁS ITUMENES TETÔN lkalmazható a tetô a tetôre eljárás. z árak az áfát nem tartalmazzák. 6

4

5 CSerepeS lemez SzereléSi útmuttó tető lejtésszöge 8 cserepes lemez szakszerû felszereléséhez szükséges minimális tetôlejtésszög 8. Kezelési és megmunkálási utasítások Tárolás cserepes lemezeket ideiglenesen lehet a szabad ég alatt tárolni. tárolás idejére azonban a lemezeket le kell takarni, biztosítva ezáltal a megfelelô szellôzést. lemezeket ajánlott faalátétekre ráhelyezni, melyek 1 m távolságra vannak egymástól. Darabolás cserepes lemezeket a vevô által igényelt méretre gyártva szállítjuk. Ha a felhelyezéskor mégis vágni kell belôlük, használjon mindig lemezvágó célszerszámot. Soha ne használjon vágókorongot! vágásból eredô sorja és szikra megégeti és megrongálja a lemezek bevonatát. Javítófesték bevonat megsérülése esetén a felületi sérülést azonnal át kell festeni javítófestékkel. Tisztítás szerelés közben keletkezô forgácsot és fémrészecskéket kizárólag puha kefével távolítsák el. Tanácsok a lemezek kezeléséhez cserepes lemezt mozgatás közben függôlegesen kell tartani, hogy meg ne hajoljon. tetôre való felhelyezéskor elhelyezhet 2 támaszgerendát, hogy alátámassza a lemezeket, amikor felhúzza a tetôre. Mindig a hullám mélyedéseiben lépkedjen! Fő méretek meghatározása cserepes lemezeket méretre gyártva szállítjuk a vevô igénye alapján, maximális hossz: 8400 mm. Hossz Mérje meg az l távolságot a tetôzet felsô és alsó széle között, és adja hozzá még azt a szükséges hosszméretet, hogy a lemez leérjen az ereszcsatornáig. L = tetô hossza + eresztúlnyúlás L Szélesség cserepes lemez hasznos fedôszélessége 1100 mm. szükséges lemezek számát úgy kapjuk meg, hogy a lefedni kívánt tetôszélességet elosztjuk 1100 mm-rel mm-t meghaladó tetôhossz esetén 2 lemezt kell elhelyezni egymás alá, betartva a szükséges átfedést. következôképpen számoljunk: az alsó lemezhossz kiszámításához vegyük a mm egész számú többszörösét mm-t az átfedéshez. felsô lemez hossza így = teljes tetôhossz alsó lemezhossz mm. Például: ha L= mm, az alsó lemez hosszát így számoljuk ki a gyakorlatban: 15 cserép mm (egy cserép hossza) mm átfedés = 5450 mm felsô lemez hossza így a következô lesz: mm 5450 mm mm = 4750 mm Sátortetô esetén képen látható sátortetô esetén ajánlott egy méretarányos rajz elkészítése a tetô minden egyes felületére, hogy pontosan meg lehessen határozni a szükséges lemezszámot és hosszméreteket. L különbözô hosszúságú részbôl álló tetô esetén elôször vesszük a legszélesebb részt, a példa alapján az hajó l hosszát. leghosszabb lemezek mérete így = a legrövidebb lemez hossza + mm egész számú többszöröse, amíg a lemezek az ereszcsatorna fölé érnek. hajónál ezeket a lemezeket hozzá kell igazítani az épület alsó széléhez megfelelô eszközök segítségével. ily módon a megrövidítendô lemezek száma csak a keskenyebb hajóra korlátozódik. mm többszöröse 8 L

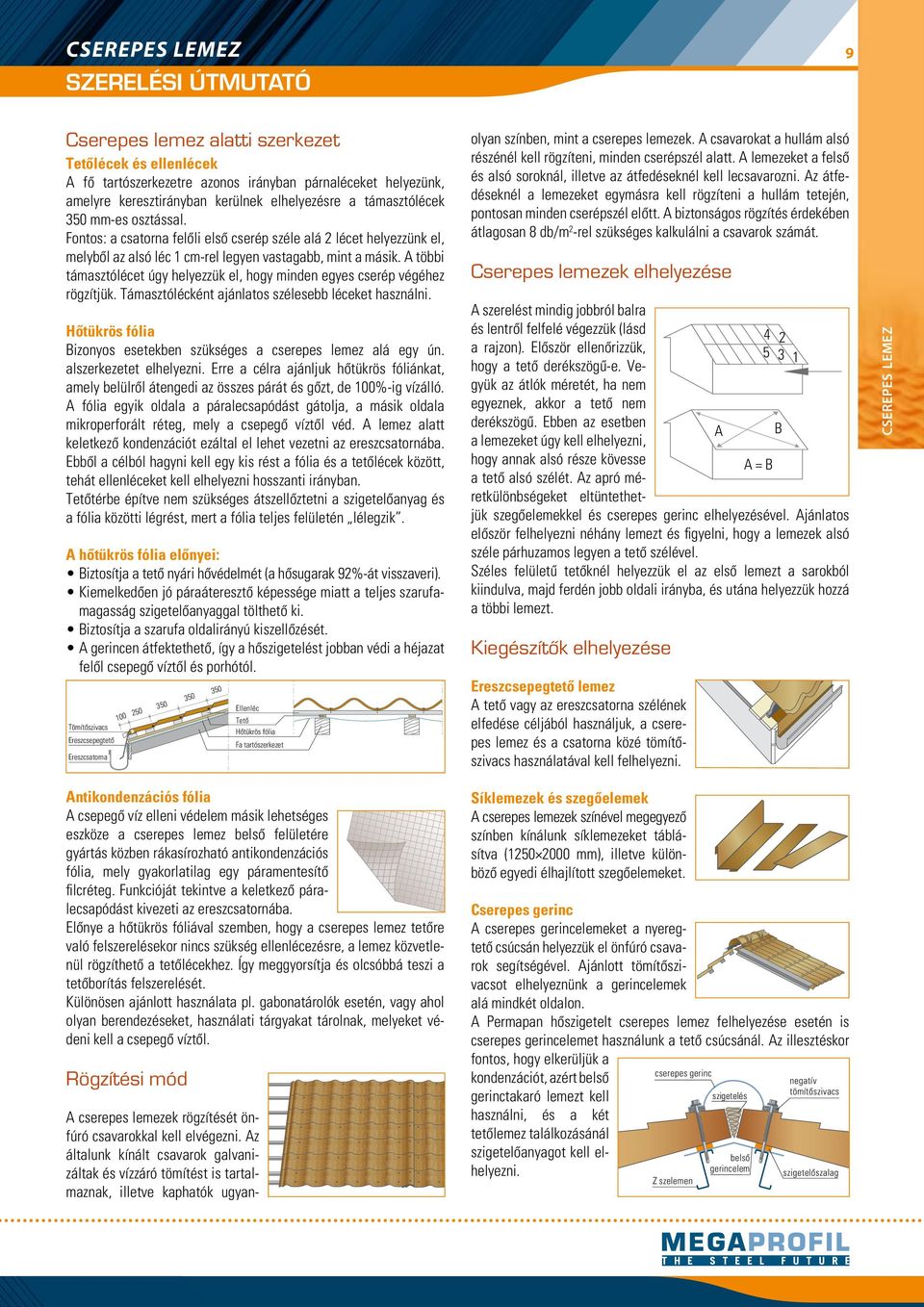

6 CSerepeS lemez 9 SzereléSi útmuttó Tetôlécek és ellenlécek 11 fô tartószerkezetre azonos irányban párnaléceket helyezünk, amelyre keresztirányban kerülnek elhelyezésre a támasztólécek mm-es osztással. fontos: a csatorna felôli elsô cserép széle alá 2 lécet helyezzünk el, melybôl az9alsó léc 1 cm-rel legyen vastagabb, mint a másik. többi támasztólécet úgy helyezzük el, hogy minden egyes cserép végéhez 8 rögzítjük. Támasztólécként ajánlatos szélesebb léceket használni. Hôtükrös fólia izonyos esetekben szükséges a cserepes lemez alá egy ún. alszerkezetet elhelyezni. erre a célra ajánljuk hôtükrös fóliánkat, amely belülrôl átengedi az összes párát és gôzt, de 100%-ig vízálló. fólia egyik oldala a páralecsapódást gátolja, a másik oldala mikroperforált réteg, mely a csepegô víztôl véd. lemez alatt 120 keletkezô kondenzációt ezáltal85el lehet vezetni az ereszcsatornába ebbôl a célból hagyni kell egy kis rést a fólia és a tetôlécek között, tehát ellenléceket kell elhelyezni hosszanti irányban. Tetôtérbe építve nem szükséges átszellôztetni a szigetelôanyag és a fólia közötti légrést, mert a fólia teljes felületén lélegzik. 5 hôtükrös fólia elônyei: iztosítja a tetô nyári hôvédelmét (a hôsugarak 92%-át visszaveri). 100 Kiemelkedôen jó páraáteresztô képessége miatt a teljes szarufa magasság szigetelôanyaggal 20 15tölthetô ki iztosítja a szarufa oldalirányú kiszellôzését. gerincen átfektethetô, így a hôszigetelést jobban védi a héjazat felôl csepegô víztôl és porhótól. Tömítôszivacs ellenléc 400 ereszcsepegtetô ereszcsatorna hossz 2015 mm Tetô Hôtükrös fólia fa tartószerkezet 210 cserepes lemezek rögzítését önfúró csavarokkal kell elvégezni. z általunk kínált csavarok galvanizáltak és vízzáró tömítést is tartalmaznak, illetve kaphatók ugyan- Cserepes lemezek elhelyezése szerelést mindig jobbról balra és lentrôl felfelé végezzük (lásd 4 2 a rajzon). elôször ellenôrizzük, hogy a tetô derékszögû-e. Vegyük az átlók méretét, ha nem egyeznek, akkor a tetô nem derékszögû. ebben az esetben 20kell elhelyezni, a lemezeket úgy 140 hogy annak alsó része kövesse = 15 a tetô alsó szélét. z apró méretkülönbségeket eltüntethetjük szegôelemekkel és cserepes gerinc elhelyezésével. jánlatos elôször felhelyezni néhány lemezt és figyelni, hogy a lemezek alsó széle párhuzamos legyen a tetô szélével. Széles felületû tetôknél helyezzük el az elsô lemezt a sarokból kiindulva, majd ferdén jobb oldali irányba, és utána helyezzük hozzá a többi lemezt. Kiegészítők elhelyezése Ereszcsepegtetô lemez 910 tetô vagy az ereszcsatorna szélének 50 x 50 elfedése céljából használjuk, a cserepes lemez és a csatorna közé tömítôszivacs használatával kell felhelyezni. ntikondenzációs fólia csepegô víz elleni védelem másik lehetséges eszköze a cserepes lemez belsô felületére gyártás közben rákasírozható antikondenzációs 1230 fólia, mely gyakorlatilag egy páramentesítô filcréteg. funkcióját tekintve a keletkezô páralecsapódást kivezeti az ereszcsatornába. elônye a hôtükrös fóliával szemben, hogy a cserepes lemez tetôre való felszerelésekor nincs szükség ellenlécezésre, a lemez közvetlenül rögzíthetô a tetôlécekhez. Így meggyorsítja és olcsóbbá teszi a tetôborítás felszerelését. Különösen ajánlott használata pl. gabonatárolók esetén, vagy ahol olyan berendezéseket, használati tárgyakat tárolnak, melyeket védeni kell a csepegô víztôl. Rögzítési mód olyan színben, mint a cserepes lemezek. csavarokat a hullám alsó részénél kell rögzíteni, minden cserépszél alatt. lemezeket a felsô és alsó soroknál, illetve az átfedéseknél kell lecsavarozni. z átfe6 déseknél a lemezeket egymásra kell rögzíteni a hullám tetején, 1 pontosan minden cserépszél elôtt. biztonságos rögzítés érdekében átlagosan 8 db/m2-rel szükséges kalkulálni a csavarok számát. Síklemezek és szegôelemek cserepes lemezek színével megegyezô színben kínálunk síklemezeket táblásítva ( mm), illetve különbözô egyedi élhajlított szegôelemeket. Cserepes gerinc cserepes gerincelemeket a nyeregtetô csúcsán helyezzük el önfúró csavarok segítségével. jánlott tömítôszivacsot elhelyeznünk a gerincelemek alá mindkét oldalon. permapan hôszigetelt cserepes lemez felhelyezése esetén is cserepes gerincelemet használunk a tetô csúcsánál. z illesztéskor fontos, hogy elkerüljük a cserepes gerinc kondenzációt, azért belsô negatív tömítôszivacs szigetelés gerinctakaró lemezt kell használni, és a két tetôlemez találkozásánál szigetelôanyagot kell elbelsô gerincelem szigetelôszalag helyezni. Z szelemen Cserepes lemez Cserepes lemez alatti szerkezet

7 CSerepeS lemez SzereléSi útmuttó Tömítôszivacsok pozitív tömítôszivacs: a fal és a cserepes lemez közötti tömítésre. Univerzális tömítôszivacs: födémzugok szigetelésére. Negatív tömítôszivacs: a cserepes gerinc és a cserepes lemez közötti tömítésre. Cserepes gerinc végzáró elem végzáró elemet a cserepes gerinc végére helyezzük el, és lecsavarozzuk. jánlatos szilikontömítést alkalmazni a tökéletes zárás érdekében. Oromszegô z oromszegô az oromfalak elfedését és esô elleni védelmét szolgálja. Födémzugok födémzugok a rajzon lévô méretben, de attól eltérô paraméterekkel is gyárthatóak. minimális átfedés 15 cm Összekötô Pipeco csövekhez ezek az összekötô elemek vízzáró csatlakozást biztosítanak olyan helyeken, ahol csöveket kell átvezetni a tetôszerkezeten. nyaguk: epdm. z összekötôben vágjunk ki egy nyílást, amely egy kicsit kisebb, mint a csô külsô átmérôje. Majd a csövet átcsúsztatjuk az összekötôn, és szilikonnal tömítjük. ezután az összekötôt lecsavarozzuk önfúró csavarok segítségével. Manzárd Manzárdtetô esetén a cserepes lemez alsó része illeszkedik a következô lemez csúcsához.

8 CSerepeS lemez 11 PermPn hőszigetelt cserepes lemez lkalmazás hôszigetelt tetôfedô panel alacsony hajlásszögû tetôkre új és felújításra váró épületekre min mm szigetelt hossz panelhossz min. 100 mm csatlakozási hossz 23,3 183,3 Standard kivitel cserép hossza: mm Szükséges min. tetôlejtés: 8 z elem hasznos szélessége: 1100 mm Cseréplap hossza: 2100 mm-tôl 8400 mm-ig C KÜLSÔ LEMEZ cserepes lemez vastagság: 0,7 mm bevonat: Plastisol 200 µ HP SZIGETELÉS KÖZÉPEN pur vagy pir szilárd hab sûrûség: 45 kg/m 3 λ-érték: 0,022 W/m. K vastagságok: 40, 60 és 80 mm ELSÔ LEMEZ szelvény: bordás 15 µ poliészter RL Előnyei C Jó szigetelôképesség Tökéletes esztétikai megjelenés lacsony önsúly Elegendô egy könnyû tetôszerkezet elsô oldalon tökéletes párazárás normál környezeti körülmények között Könnyen és gyorsan felszerelhetô akár fa, akár fém teherviselô szerkezetre D Cserepes lemez megjelenési form Plastisol 200 µ HP ár vastagság: 40 mm 60 mm 80 mm KrKteriSztiK Névleges Súly U-érték R-érték Inercia- W keresztmetszeti vastagság nyomaték modulus mm kg/m 2 W/m 2. K m 2. K/W cm 4 cm ,92 0,42 2,37 6,90 4, ,72 0,30 3,28 9,20 5, ,52 0,24 4,19 11,80 6,80 hsználtos fesztávok Terhelés kg/m 2 Vastagság mm Max. fesztáv, m Max. fesztáv, m ehajlás L/150 L/200 L/250 L/300 L/150 L/200 L/250 L/ ,31 2,10 1,95 1,84 3,10 2,82 2,61 2, ,20 2,00 1,85 1,74 2,93 2,67 2,48 2, ,10 1,91 1,77 1,67 2,74 2,56 2,38 2, ,02 1,84 1,70 1,60 2,58 2,46 2,28 2, ,95 1,77 1,64 1,55 2,45 2,38 2,20 2, ,89 1,72 1,59 1,50 2,34 2,30 2,14 2, ,84 1,67 1,55 1,46 2,24 2,23 2,08 1, ,79 1,62 1,51 1,42 2,15 2,15 2,02 1, ,74 1,58 1,47 1,38 2,07 2,07 1,97 1, ,70 1,55 1,44 1,35 2,00 2,00 1,93 1,81 jánlott alátámasztási fesztáv: 1,5 m és 2 m között

9 CSerepeS lemez PermPn hőszigetelt cserepes lemez Szerelési útmutató fûzôcsavar tömítôszalag Permapan paneleket speciális panelcsavarokkal rögzítjük a tetôszerkezetre. jánlatos szilikonnal tömíteni a panelek közötti részt mind hosszanti irányban, mind a keresztirányú átfedéseknél. panelek belsô oldalán az egyes panelek csatlakozási szakaszát fehér vagy átlátszó szilikonnal tehetjük vízzáróvá. tömítés Permapan panelek tetôre történô felhelyezésénél és rögzítésénél ugyanazokat az utasításokat kell figyelembe venni, mint a szendvicspanelek esetében. paneleket úgy kell elhelyezni, hogy azok alsó vonala kövesse az eresz vonalát. Kisebb méretkülönbségeket oromszegôkkel és cserepes gerincelemmel ki lehet egyenlíteni. Permapan panelek maximális hossza 8400 mm, ennél hosszabb tetô fedése esetén 2 panelt kell alkalmazni átfedéssel. Megrendeléskor kérjük, jelezze, hogy a paneleket átfedéssel kéri-e, és legyen szíves megadni a szelemenek távolságát. megfelelô illeszkedés érdekében nyomjuk szorosan össze a paneleket, majd csavarozzuk le azokat, figyelve a megfelelô szögre. Hullámonként használjunk 1 csavart a felsô és alsó szelemensornál, a közbensô szelemenek esetén elegendô minden második hullámnál rögzíteni. Színválaszték Plastisol 200 µ HP Terrakotta ordó Sötétbarna Sötétzöld ntracitszürke fekete 12
