1 JÁTSZÓTÉRI ÉS KERTI CSÚSZDÁK "PETI ELEMES CSÚSZDA" - 3 éves kortól - A termékcsalád négy szerkezeti egységbõl áll, melyek a következõk: indító elem, egyenes elem, íves elem és kidobó elem. Ezen egységekbõl különbözõ csúszdák alakíthatók ki. Pl: - Lejtõcsúszda-szerûen, ahol a csúszási pálya a terep dõlését messzemenõen követi. - Íves csúszda-szerûen, ahol a csúszási pálya ív alakúra van Szabadon álló csúszdaként, ahol a talajtól létra vezet a közvetlen beülési helyig (ezen belül íves, - vagy egyenes kivitel). A beülési hely oldalfalának magassága 700 mm, a csúszási pálya oldalfalának meghosszabbításában van. A csúszási pálya hajlásszöge a vízszinteshez képest 27, szélessége 50 cm. A létra hajlásszöge a vízszinteshez képest 63. Anyaga hidegen hajlított zártszelvényû idomacélból és A csúszdához galvanizált kivitelû kötõelemekkel kapcsolódik. Felületvédelme festéssel van megoldva. A létra betonba alapozott csavarokhoz van rögzítve oly módon, hogy a betontömbök 200 mm-rel az ütéscsillapító talajszint alatt helyezkednek el. Hasonlóan van rögzítve a csúszda végzõdése is. Íves elemet is tartalmazó szerkezet esetében, az íves rész középsõ részét is szükséges alátámasztani a szerkezet stabilitása érdekében. Lejtõscsúszda esetén az alátámasztások és a létra magassága a csúszda lejtését követõ talajviszonyoktól függ. A szerkezeti egységek egymáshoz galvanizált kötõelemekkel vannak rögzítve oly módon, hogy az elemek között ne keletkezzen hézag. Ügyeljünk arra, hogy a belsõ síkoknál "ütközést" adó lépcsõ ne keletkezzen. A legnagyobb szabadesés-magasság miatt gondoskodni kell megfelelõen alkalmazott ütéscsillapító talajanyagról. Legnagyobb területigény: - 1 db. indító, 1 db. egyenes, és 1 db. kidobó elem esetén: 3,64 m x 9,02 m. - 1 db. indító, 1 db. íves, és 1 db. kidobó elem esetén : 6,40 m x 6,70 m igénybevételnél az üzemeltetõ adja meg a szükséges ellenõrzés gyakoriságát és módját.) Megrendelhetõ: a komplett csúszda, vagy a mûanyag elemek külön is. Agroplast Kft. Játszótéri és kerti csúszdák 1/5

- Íves csúszda-szerûen, ahol a csúszási pálya ív alakúra van Szabadon álló csúszdaként, ahol a talajtól létra vezet a közvetlen beülési helyig (ezen belül íves, - vagy egyenes kivitel).

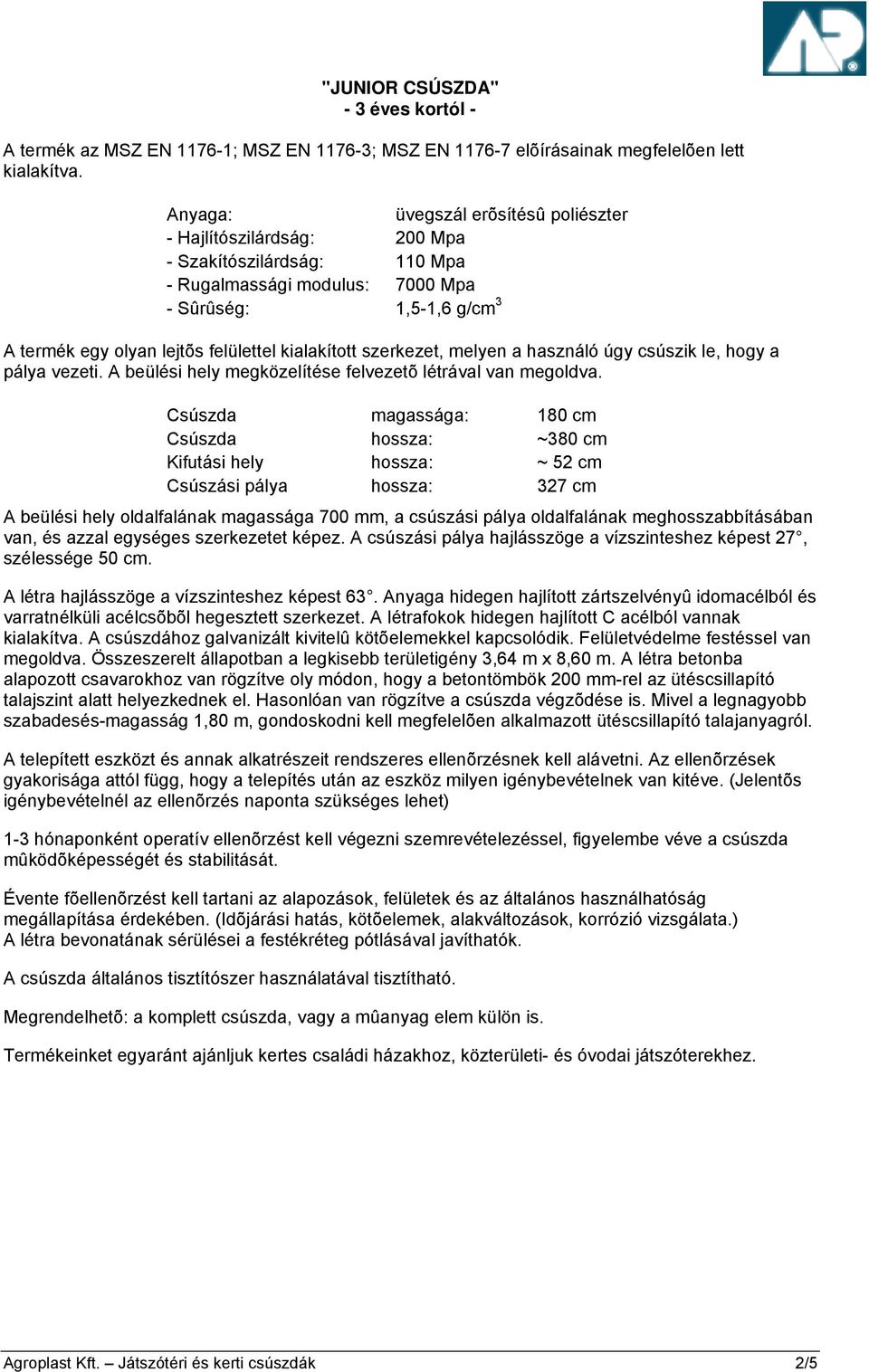

2 "JUNIOR CSÚSZDA" - 3 éves kortól - Csúszda magassága: 180 cm Csúszda hossza: ~380 cm Kifutási hely hossza: ~ 52 cm Csúszási pálya hossza: 327 cm A beülési hely oldalfalának magassága 700 mm, a csúszási pálya oldalfalának meghosszabbításában van, és azzal egységes szerkezetet képez. A csúszási pálya hajlásszöge a vízszinteshez képest 27, szélessége 50 cm. A létra hajlásszöge a vízszinteshez képest 63. Anyaga hidegen hajlított zártszelvényû idomacélból és A csúszdához galvanizált kivitelû kötõelemekkel kapcsolódik. Felületvédelme festéssel van megoldva. Összeszerelt állapotban a legkisebb területigény 3,64 m x 8,60 m. A létra betonba alapozott csavarokhoz van rögzítve oly módon, hogy a betontömbök 200 mm-rel az ütéscsillapító talajszint alatt helyezkednek el. Hasonlóan van rögzítve a csúszda végzõdése is. Mivel a legnagyobb szabadesés-magasság 1,80 m, gondoskodni kell megfelelõen alkalmazott ütéscsillapító talajanyagról. A létra bevonatának sérülései a festékréteg pótlásával javíthatók. Megrendelhetõ: a komplett csúszda, vagy a mûanyag elem külön is. Agroplast Kft. Játszótéri és kerti csúszdák 2/5

A létra hajlásszöge a vízszinteshez képest 63. Anyaga hidegen hajlított zártszelvényû idomacélból és A csúszdához galvanizált kivitelû kötõelemekkel kapcsolódik. Felületvédelme festéssel van megoldva.

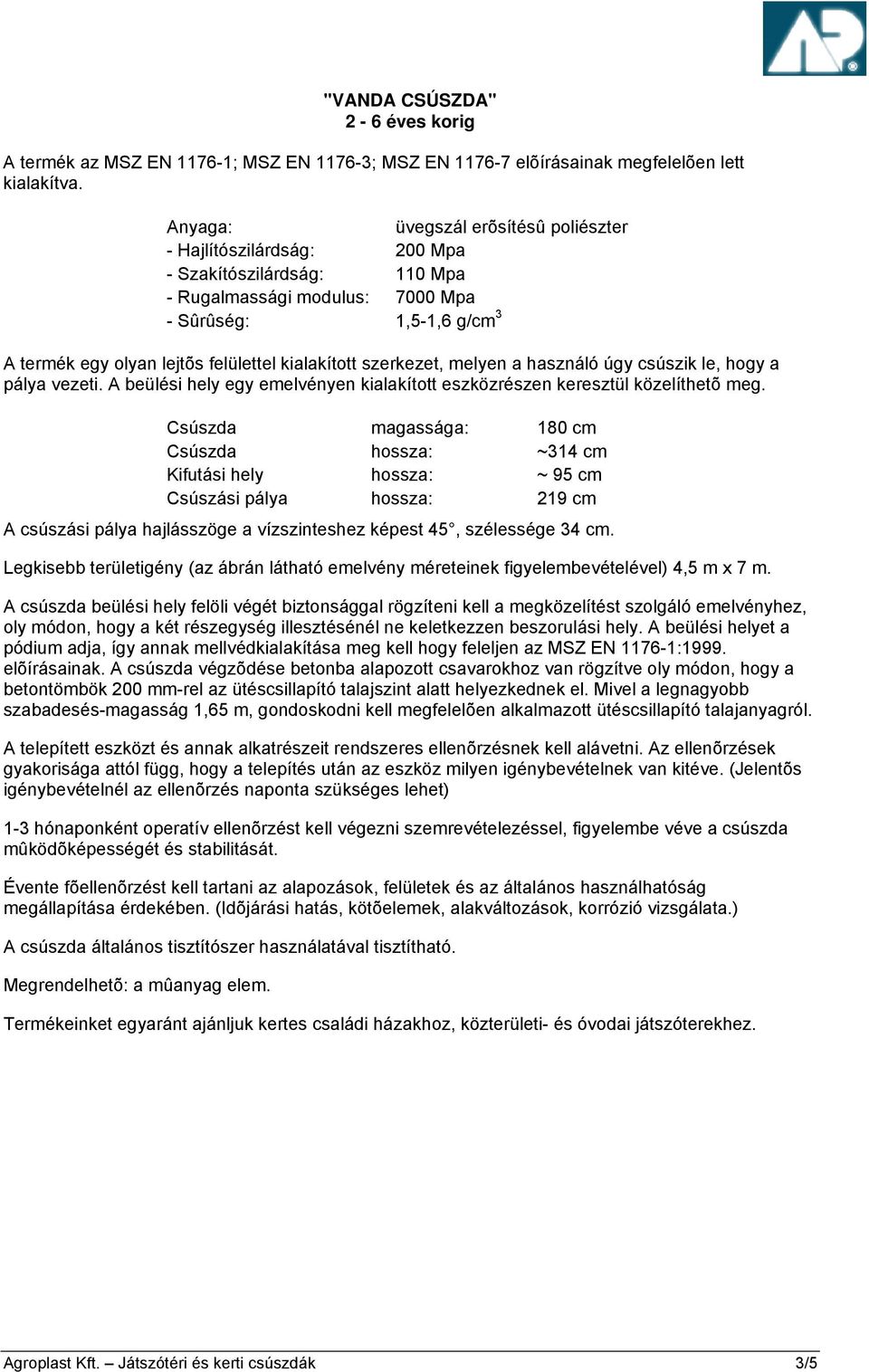

3 "VANDA CSÚSZDA" 2-6 éves korig pálya vezeti. A beülési hely egy emelvényen kialakított eszközrészen keresztül közelíthetõ meg. Csúszda magassága: 180 cm Csúszda hossza: ~314 cm Kifutási hely hossza: ~ 95 cm Csúszási pálya hossza: 219 cm A csúszási pálya hajlásszöge a vízszinteshez képest 45, szélessége 34 cm. Legkisebb területigény (az ábrán látható emelvény méreteinek figyelembevételével) 4,5 m x 7 m. A csúszda beülési hely felöli végét biztonsággal rögzíteni kell a megközelítést szolgáló emelvényhez, oly módon, hogy a két részegység illesztésénél ne keletkezzen beszorulási hely. A beülési helyet a pódium adja, így annak mellvédkialakítása meg kell hogy feleljen az MSZ EN :1999. elõírásainak. A csúszda végzõdése betonba alapozott csavarokhoz van rögzítve oly módon, hogy a betontömbök 200 mm-rel az ütéscsillapító talajszint alatt helyezkednek el. Mivel a legnagyobb szabadesés-magasság 1,65 m, gondoskodni kell megfelelõen alkalmazott ütéscsillapító talajanyagról. Megrendelhetõ: a mûanyag elem. Agroplast Kft. Játszótéri és kerti csúszdák 3/5

Legkisebb területigény (az ábrán látható emelvény méreteinek figyelembevételével) 4,5 m x 7 m.

4 "KÖLYÖK CSÚSZDA" 2-6 éves korig Csúszda magassága: 140 cm Csúszda hossza: ~260 cm Kifutási hely hossza: ~ 65 cm Csúszási pálya hossza: 195 cm A beülési hely oldalfalának magassága 720 mm, a csúszási pálya oldalfalának meghosszabbításában van, és azzal egységes szerkezetet képez. A csúszási pálya hajlásszöge a vízszinteshez képest 35, szélessége 40 cm. A létra hajlásszöge a vízszinteshez képest 75. Anyaga hidegen hajlított zártszelvényû idomacélból és A mûanyag elemhez galvanizált kivitelû kötõelemekkel kapcsolódik. Felületvédelme festéssel van megoldva. Összeszerelt állapotban a legkisebb területigény 3,55 m x 6,60 m. A létra betonba alapozott csavarokhoz van rögzítve oly módon, hogy a betontömbök 200 mm-rel az ütéscsillapító talajszint alatt helyezkednek el. Hasonlóan van rögzítve a csúszda végzõdése is. Mivel a legnagyobb szabadesés-magasság 1,4 m, gondoskodni kell megfelelõen alkalmazott ütéscsillapító talajanyagról. igénybevételnél az üzemeltetõ adja meg a szükséges ellenõrzés gyakoriságát és módját.) A létra bevonatának sérülései a festékréteg pótlásával javíthatók. Megrendelhetõ: a komplett csúszda, vagy a mûanyag elem külön is. Agroplast Kft. Játszótéri és kerti csúszdák 4/5

A létra hajlásszöge a vízszinteshez képest 75. Anyaga hidegen hajlított zártszelvényû idomacélból és A mûanyag elemhez galvanizált kivitelû kötõelemekkel kapcsolódik.

5 "TISZA - 4,4 CSÚSZDA" Ajánlott korcsoport: 3 éves kortól A termék az MSZ EN ; MSZ EN ; MSZ EN elöírásainak megfelelõen lett üvegszál-erõsítésû poliészter - Sûrûség: 1,5-1,6 g/cm3 Csúszda beülési magassága: Csúszda hossza: Kifutási hely hossza: Csúszási pálya hossza: 245 cm 510 cm 70 cm 440 cm A beülési hely oldalfalának magassága 710 mm, a csúszási pálya oldalfalának meghosszabbításában van, és azzal egységes szerkezetet képez. A csúszási pálya hajlásszöge a vízszinteshez képest 30o, szélessége ~39 cm. A létra hajlásszöge a vízszinteshez képest 70 fok. Anyaga hidegen hajlított zártszelvényû idomacélból és varratnélküli acélcsõbõl hegesztett szerkezet. A létrafokok hidegen hajlított zártszelvényû idomacélból vannak A csúszdához galvanizált kivitelû kötõelemekkel kapcsolódik. Felületvédelme festéssel van megoldva. Összeszerelt állapotban a legkisebb területigény 3,46 m x 10,27 m. A létra betonba alapozott csavarokhoz van rögzítve oly módon, hogy a betontömbök 200 mm-rel az ütéscsillapító talajszint alatt helyezkednek el. Hasonlóan van rögzítve a csúszda végzõdése is. Mivel a legnagyobb szabadesés-magasság 2,45 méter, gondoskodni kell megfelelõen alkalmazott ütéscsillapító talajanyagról. 1-3 hónaponként operatív ellenőrzést kell végezni szemrevételezéssel, figyelembe véve a csúszda Évente főellenőrzést kell tartani az alapozások, felületek és az általános használhatóság A létra bevonatának sérülései a festékréteg pótlásával javíthatók. Agroplast Kft. Játszótéri és kerti csúszdák 5/5

meghosszabbításában van, és azzal egységes szerkezetet képez. A csúszási pálya hajlásszöge a vízszinteshez képest 30o, szélessége ~39 cm. A létra hajlásszöge a vízszinteshez képest 70 fok.
