1 Pantanet Family (100 fm kerítésre számolva) háló tekercs magasság [cm] feszítő oszlop darab magasság [m] 1,5 1,7 2,0 2,3 átmérő [mm] középoszlop darab magasság [m] 1,5 1,7 2,0 2,3 átmérő [mm] tartóoszlop darab magasság [m] 1,5 1,75 2,0 2,5 átmérő [mm] klipsy stalowe darab w s z y s t k i e p r a w a z a s t r z e ż o n e B E T A F E N C E Forgalmazó: Betafence Sp. z o.o. Ul. Dębowa 4, Kotlarnia tel.: , fax: info.poland@betafence.com HU Pantanet Fortinet Szerelési útmutató Használati utasítás?????????

klipsy stalowe darab 165 165 250 325 w s z y s t k i e p r a w a z a s t r z e ż o n e B E T A F E N C E 2 0 0 7 Forgalmazó: Betafence Sp. z o.o. Ul.

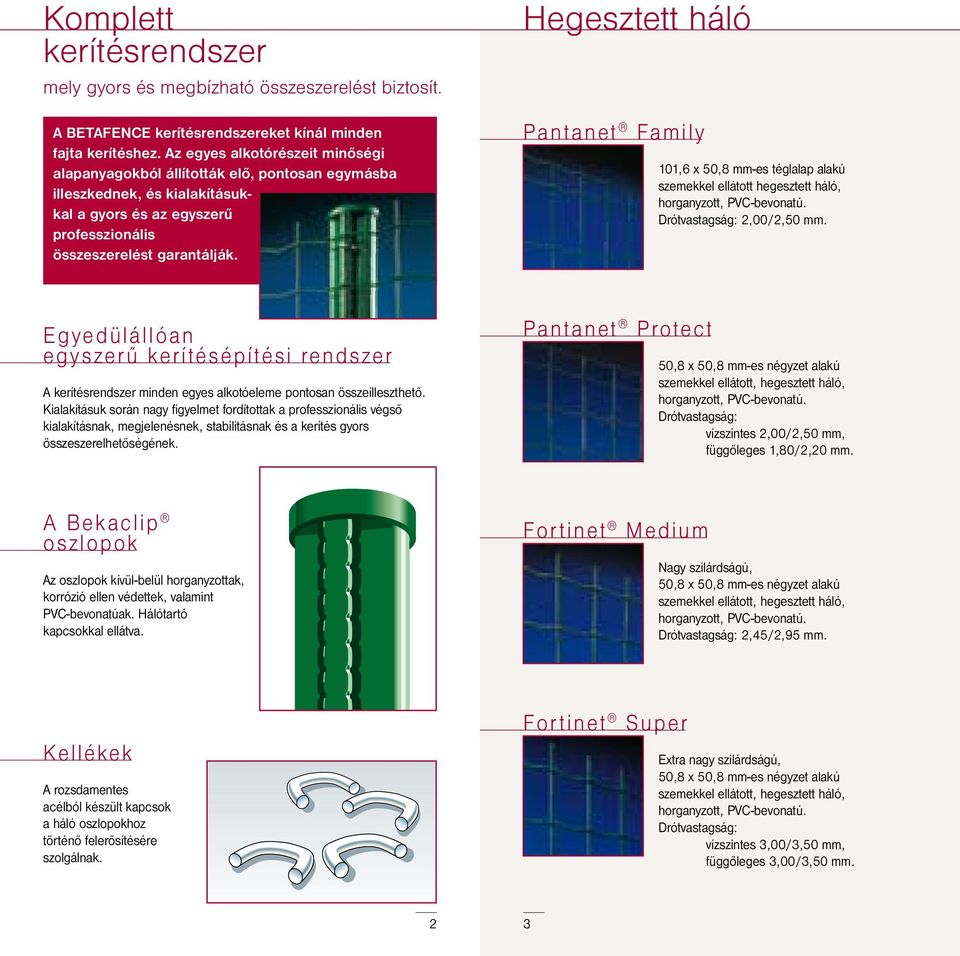

2 Komplett kerítésrendszer mely gyors és megbízható összeszerelést biztosít. A BETAFENCE kerítésrendszereket kínál minden fajta kerítéshez. Az egyes alkotórészeit minőségi alapanyagokból állították elő, pontosan egymásba illeszkednek, és kialakításukkal a gyors és az egyszerű professzionális összeszerelést garantálják. Hegesztett háló Pantanet Family 101,6 x 50,8 mm-es téglalap alakú szemekkel ellátott hegesztett háló, horganyzott, PVC-bevonatú. Drótvastagság: 2,00/2,50 mm. Egyedülállóan egyszerű kerítésépítési rendszer A kerítésrendszer minden egyes alkotóeleme pontosan összeilleszthető. Kialakításuk során nagy figyelmet fordítottak a professzionális végső kialakításnak, megjelenésnek, stabilitásnak és a kerítés gyors összeszerelhetőségének. Pantanet Protect 50,8 x 50,8 mm-es négyzet alakú szemekkel ellátott, hegesztett háló, horganyzott, PVC-bevonatú. Drótvastagság: vízszintes 2,00/2,50 mm, függőleges 1,80/2,20 mm. A Bekaclip oszlopok Az oszlopok kívül-belül horganyzottak, korrózió ellen védettek, valamint PVC-bevonatúak. Hálótartó kapcsokkal ellátva. For tinet Medium Nagy szilárdságú, 50,8 x 50,8 mm-es négyzet alakú szemekkel ellátott, hegesztett háló, horganyzott, PVC-bevonatú. Drótvastagság: 2,45/2,95 mm. Kellékek A rozsdamentes acélból készült kapcsok a háló oszlopokhoz történő felerősítésére szolgálnak. For tinet Super Extra nagy szilárdságú, 50,8 x 50,8 mm-es négyzet alakú szemekkel ellátott, hegesztett háló, horganyzott, PVC-bevonatú. Drótvastagság: vízszintes 3,00/3,50 mm, függőleges 3,00/3,50 mm. 2

Hegesztett háló Pantanet Family 101,6 x 50,8 mm-es téglalap alakú szemekkel ellátott hegesztett háló, horganyzott, PVC-bevonatú. Drótvastagság: 2,00/2,50 mm.

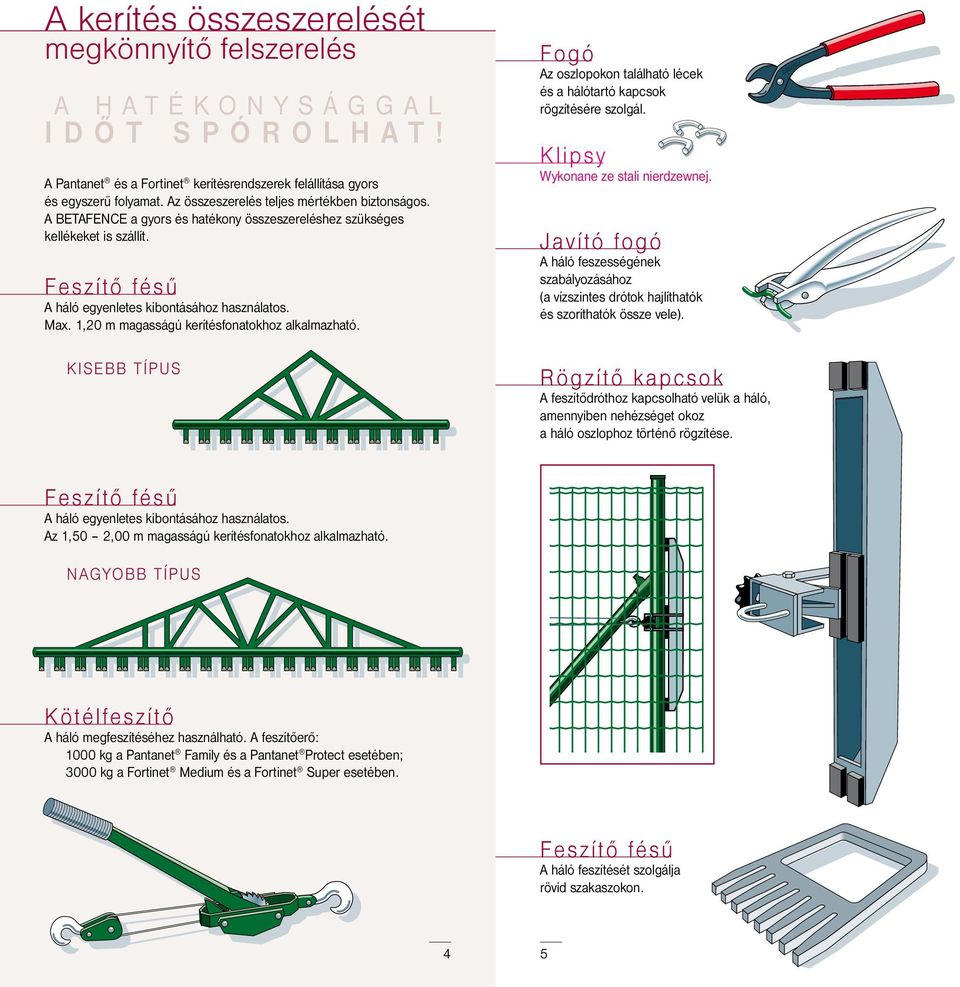

3 A kerítés összeszerelését megkönnyítő felszerelés A H A T É K O N Y S Á G G A L I D Ő T S P Ó R O L H A T! A Pantanet és a Fortinet kerítésrendszerek felállítása gyors és egyszerű folyamat. Az összeszerelés teljes mértékben biztonságos. A BETAFENCE a gyors és hatékony összeszereléshez szükséges kellékeket is szállít. Feszítő fésű A háló egyenletes kibontásához használatos. Max. 1,20 m magasságú kerítésfonatokhoz alkalmazható. KISEBB TÍPUS Fogó Az oszlopokon található lécek és a hálótartó kapcsok rögzítésére szolgál. Klipsy Wykonane ze stali nierdzewnej. Javító fogó A háló feszességének szabályozásához (a vízszintes drótok hajlíthatók és szoríthatók össze vele). Rögzítő kapcsok A feszítődróthoz kapcsolható velük a háló, amennyiben nehézséget okoz a háló oszlophoz történő rögzítése. Feszítő fésű A háló egyenletes kibontásához használatos. Az 1,50 2,00 m magasságú kerítésfonatokhoz alkalmazható. NAGYOBB TÍPUS Kötélfeszítő A háló megfeszítéséhez használható. A feszítőerő: 1000 kg a Pantanet Family és a Pantanet Protect esetében; 000 kg a Fortinet Medium és a Fortinet Super esetében. Feszítő fésű A háló feszítését szolgálja rövid szakaszokon. 4 5

1,20 m magasságú kerítésfonatokhoz alkalmazható. KISEBB TÍPUS Fogó Az oszlopokon található lécek és a hálótartó kapcsok rögzítésére szolgál. Klipsy Wykonane ze stali nierdzewnej.

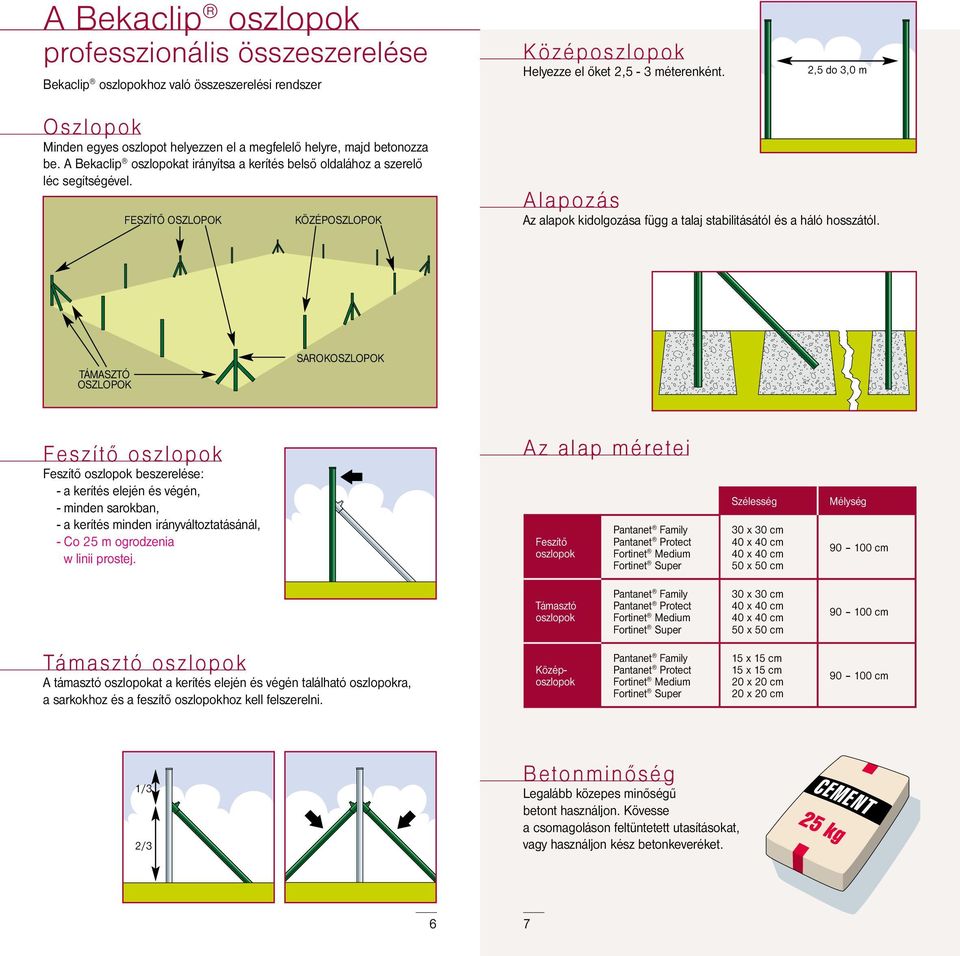

4 A Bekaclip oszlopok professzionális összeszerelése Bekaclip oszlopokhoz való összeszerelési rendszer Középoszlopok Helyezze el őket 2,5-3 méterenként. 2,5 do 3,0 m Oszlopok Minden egyes oszlopot helyezzen el a megfelelő helyre, majd betonozza be. A Bekaclip oszlopokat irányítsa a kerítés belső oldalához a szerelő léc segítségével. FESZÍTŐ OSZLOPOK KÖZÉPOSZLOPOK Alapozás Az alapok kidolgozása függ a talaj stabilitásától és a háló hosszától. TÁMASZTÓ OSZLOPOK SAROKOSZLOPOK Feszítő oszlopok Feszítő oszlopok beszerelése: - a kerítés elején és végén, - minden sarokban, - a kerítés minden irányváltoztatásánál, - Co 25 m ogrodzenia w linii prostej. Az alap méretei Feszítő oszlopok Pantanet Family Pantanet Protect Fortinet Medium Fortinet Super Szélesség 30 x 30 cm 40 x 40 cm 40 x 40 cm 50 x 50 cm Mélység cm Támasztó oszlopok Pantanet Family Pantanet Protect Fortinet Medium Fortinet Super 30 x 30 cm 40 x 40 cm 40 x 40 cm 50 x 50 cm cm Támasztó oszlopok A támasztó oszlopokat a kerítés elején és végén található oszlopokra, a sarkokhoz és a feszítő oszlopokhoz kell felszerelni. Középoszlopok Pantanet Family Pantanet Protect Fortinet Medium Fortinet Super 15 x 15 cm 15 x 15 cm 20 x 20 cm 20 x 20 cm cm 1/3 2/3 Betonminőség Legalább közepes minőségű betont használjon. Kövesse a csomagoláson feltüntetett utasításokat, vagy használjon kész betonkeveréket. 6 7

FESZÍTŐ OSZLOPOK KÖZÉPOSZLOPOK Alapozás Az alapok kidolgozása függ a talaj stabilitásától és a háló hosszától.

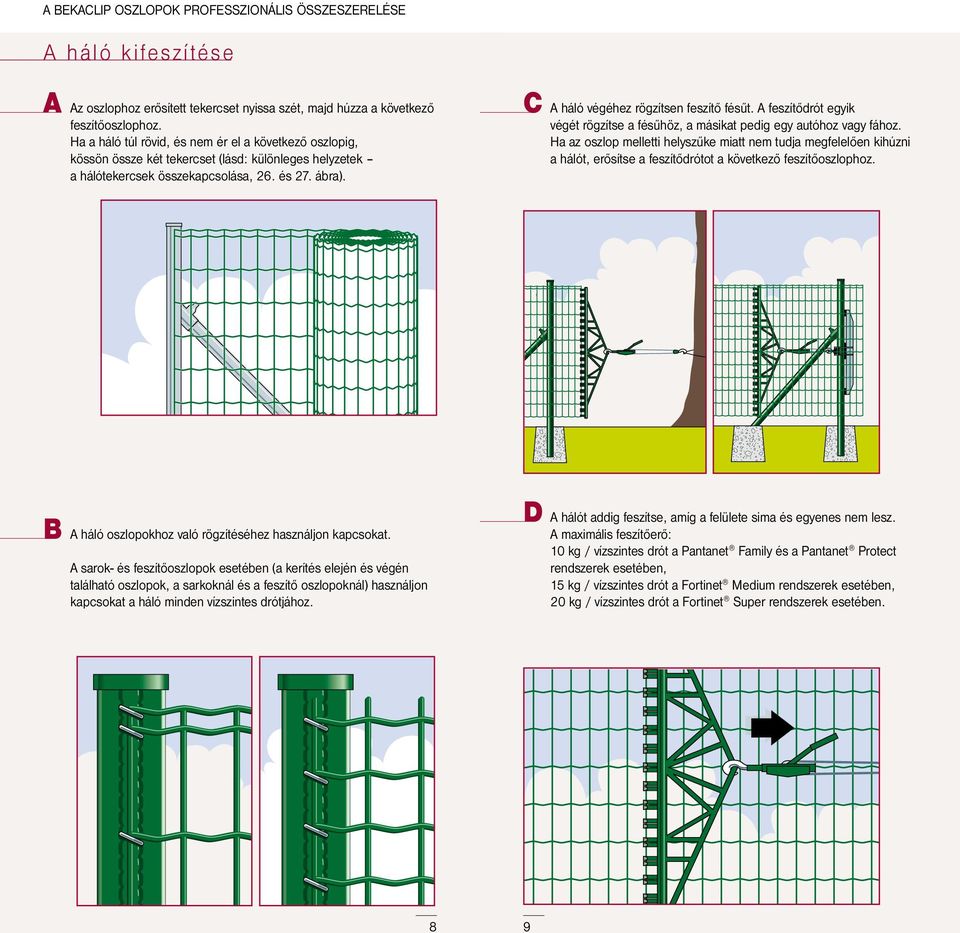

5 A BEKACLIP OSZLOPOK PROFESSZIONÁLIS ÖSSZESZERELÉSE A háló kifeszítése A Az oszlophoz erősített tekercset nyissa szét, majd húzza a következő feszítőoszlophoz. Ha a háló túl rövid, és nem ér el a következő oszlopig, kössön össze két tekercset (lásd: különleges helyzetek a hálótekercsek összekapcsolása, 26. és 27. ábra). C A háló végéhez rögzítsen feszítő fésűt. A feszítődrót egyik végét rögzítse a fésűhöz, a másikat pedig egy autóhoz vagy fához. Ha az oszlop melletti helyszűke miatt nem tudja megfelelően kihúzni a hálót, erősítse a feszítődrótot a következő feszítőoszlophoz. B A háló oszlopokhoz való rögzítéséhez használjon kapcsokat. A sarok- és feszítőoszlopok esetében (a kerítés elején és végén található oszlopok, a sarkoknál és a feszítő oszlopoknál) használjon kapcsokat a háló minden vízszintes drótjához. D A hálót addig feszítse, amíg a felülete sima és egyenes nem lesz. A maximális feszítőerő: 10 kg / vízszintes drót a Pantanet Family és a Pantanet Protect rendszerek esetében, 15 kg / vízszintes drót a Fortinet Medium rendszerek esetében, 20 kg / vízszintes drót a Fortinet Super rendszerek esetében. 8 9

C A háló végéhez rögzítsen feszítő fésűt. A feszítődrót egyik végét rögzítse a fésűhöz, a másikat pedig egy autóhoz vagy fához.

6 Különleges helyzetek E A háló kifeszítése után rögzítse azt a kapcsokkal az oszlopokhoz, A hálótekercsek összekapcsolása majd vegye le a feszítődrótot. A hálót vágja el a szerelőléc mögött közvetlenül található szemnél. Az egyik tekercs utolsó szemét helyezze a következő tekercs első szemére. A szemeket kapcsolja össze kapcsokkal. Az elmozdulás csökkentése érdekében a kapcsokat rögzítse az ellentétes irányban. F Középoszlopoknál a kapcsokat a következőképpen rögzítse: Minden 4. szemnél (Pantanet ), Minden 8. szemnél (Fortinet ). A háló feszességének kiigazítása A szem összehúzása a háló feszességének növelését eredményezi. A javítófogó segítségével kiigazíthatja a hálót a talaj egyenetlenségei mentén is. G Amennyiben szükséges, a háló feszülését igazítsa ki a javító fogó segítségével

Az elmozdulás csökkentése érdekében a kapcsokat rögzítse az ellentétes irányban. F Középoszlopoknál a kapcsokat a következőképpen rögzítse: Minden 4. szemnél (Pantanet ), Minden 8.

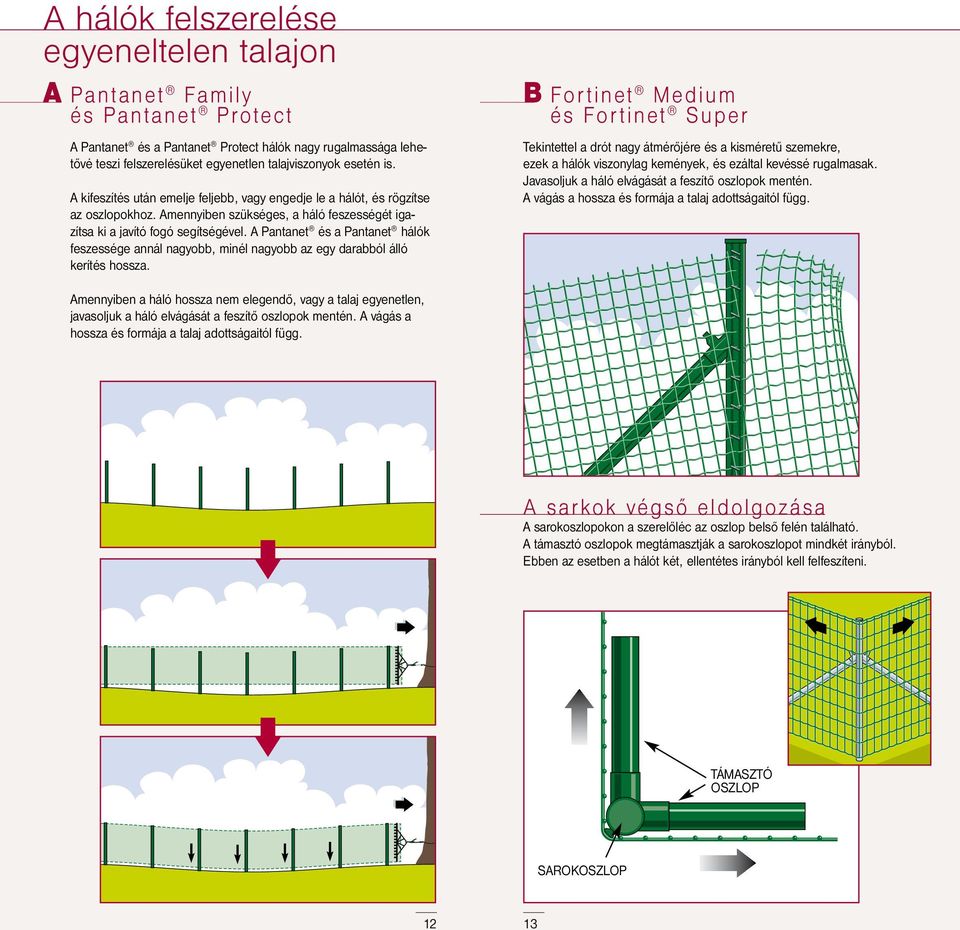

7 A hálók felszerelése egyeneltelen talajon A Pantanet Family és Pantanet Protect A Pantanet és a Pantanet Protect hálók nagy rugalmassága lehetővé teszi felszerelésüket egyenetlen talajviszonyok esetén is. A kifeszítés után emelje feljebb, vagy engedje le a hálót, és rögzítse az oszlopokhoz. Amennyiben szükséges, a háló feszességét igazítsa ki a javító fogó segítségével. A Pantanet és a Pantanet hálók feszessége annál nagyobb, minél nagyobb az egy darabból álló kerítés hossza. B For tinet Medium és For tinet Super Tekintettel a drót nagy átmérőjére és a kisméretű szemekre, ezek a hálók viszonylag kemények, és ezáltal kevéssé rugalmasak. Javasoljuk a háló elvágását a feszítő oszlopok mentén. A vágás a hossza és formája a talaj adottságaitól függ. Amennyiben a háló hossza nem elegendő, vagy a talaj egyenetlen, javasoljuk a háló elvágását a feszítő oszlopok mentén. A vágás a hossza és formája a talaj adottságaitól függ. A sarkok végső eldolgozása A sarokoszlopokon a szerelőléc az oszlop belső felén található. A támasztó oszlopok megtámasztják a sarokoszlopot mindkét irányból. Ebben az esetben a hálót két, ellentétes irányból kell felfeszíteni. TÁMASZTÓ OSZLOP SAROKOSZLOP 12 13

A Pantanet és a Pantanet hálók feszessége annál nagyobb, minél nagyobb az egy darabból álló kerítés hossza.

8 A háló felfeszítése rövid szakaszokon Használjon feszítő fésűt. A fésűt helyezze bele a háló szemeibe, közvetlenül a feszítő oszlop mögött. A fésű ebben az esetben karként működik. A kifeszítés után a hálót rögzítse kapcsokkal. Feszítse meg fokozatosan lentről felfelé. Kerek oszlopok összeszerelése A Rögzítse a feszítő oszlopot az első oszlophoz és a szélső dróthoz a kötöző drót segítségével. A kötöző drótot fűzze be kétszer a hálóba kétszemenként. A meghibásodott kerítés javítása Vágja ki a háló meghibásodott részét, és cserélje ki egy új szakaszra. A háló feszülését igazítsa ki a javító fogó segítségével. B Rögzítse a feszítőbilincseket a feszítőoszlophoz cm-enként. Rögzítse a feszítőoszlopot a háló szélétől számított harmadik szemhez, a kötöző drót segítségével, melyet kétszeresen fűzzön át. A drót végét rögzítse a feszítőbilincshez (vagy kapocshoz). Ezután fokozatosan feszítse meg a hálót az egyes bilincsek csavarjainak (vagy kapcsainak) meghúzásával addig, amíg a háló megfelelően feszes nem lesz, és a feszítő drót a feszítő oszlophoz eléggé közel kerül. A felső drótot akassza be a kapocs csavarjába és üsse be az oszlopon lévő nyílásba

Kerek oszlopok összeszerelése A Rögzítse a feszítő oszlopot az első oszlophoz és a szélső dróthoz a kötöző drót segítségével. A kötöző drótot fűzze be kétszer a hálóba kétszemenként.

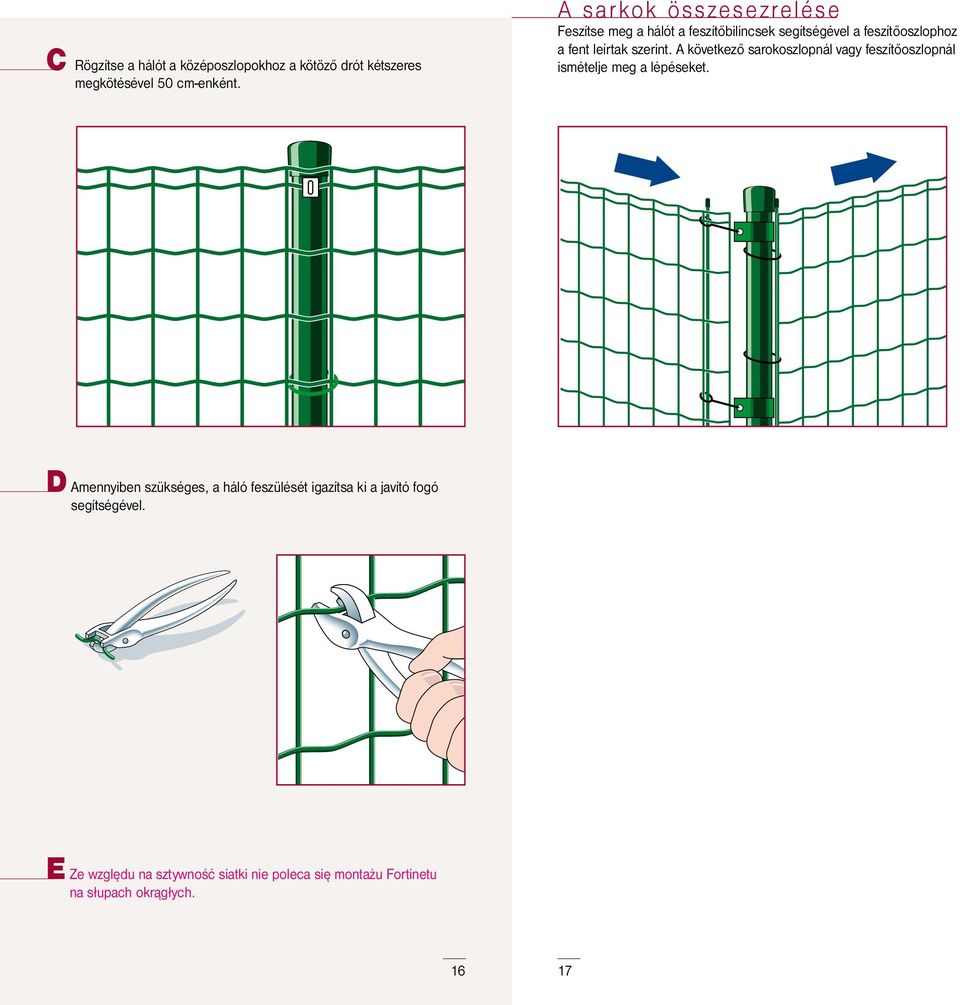

9 C Rögzítse a hálót a középoszlopokhoz a kötöző drót kétszeres megkötésével 50 cm-enként. A sarkok összesezrelése Feszítse meg a hálót a feszítőbilincsek segítségével a feszítőoszlophoz a fent leírtak szerint. A következő sarokoszlopnál vagy feszítőoszlopnál ismételje meg a lépéseket. D Amennyiben szükséges, a háló feszülését igazítsa ki a javító fogó segítségével. E Ze względu na sztywność siatki nie poleca się montażu Fortinetu na słupach okrągłych

szerint. A következő sarokoszlopnál vagy feszítőoszlopnál ismételje meg a lépéseket.

10 Használat 18 19
