1 Részletes elemjegyzék A méretekkel ellátott részletes elemjegyzékünkben megtalálja az összes olyan elemet, amelyre a gyakorlatban általában szükség lehet. Azokat az elemeket, amelyekre különleges esetekben kiegészítésképpen még szükség lehet, az egyes árjegyzékekben találja meg. A méretek cm-ben vannak megadva. Tartalomjegyzék Alaplétra...32 Alsó támasztórúd, SRL...28 AS zsalukapocs...26 CF betonozóállvány...30 CF betonozó állvány-tartó...31 CF emelőfül, CF görgő...34 CF konzol...30 CF koptatólemez...34 CF létratartó...33 CF lezáró korlát...31 CF pillérszorító...26 Csuklóskapcsoló...27 Dupla talp...29 Fejes csapszeg, 16/90 horg...29 Létrahosszabbító...32 Létraösszekötő...33 Oldaltámasz, Pillérzsalu, CaroFalt...24 Rugós csap, Sarokléc, 15/ Támasztórúd, R...28 Tányéros orsó, Védőkosár...33 CF-23

2 Pillérzsalu, CaroFalt Keretprofil magassága héjjal együtt cm, keretprofil profilvastagsága 30 mm. A CF pillérzsalu-elemek keretei zárt acélprofilból állnak, és így ellenállnak a szélnyomásnak. A kiváló minőségű beégetett porbevonatnak, a kiegészítő alapozásnak és az üregvédelemnek köszönhetően korrózióállók és könnyen tisztíthatók. A CF pillérzsalu-elemek mindegyike AL 20-as alkus műanyag zsaluhéjjal készül. A táblatalálkozások minden részén EA zsalukapcsok biztosítják a stabil és jól illesztett elemkötést. A funkciós bordák egyszerű, gyors és biztos csatlakozási lehetőséget nyújtanak a tartozékok felszereléséhez. A CaroFalt segítségével cm-es pilléreket lehet készíteni 5 cm-es lépésekben. A pillérzsalu-elemek elrendezése a szélkerékhez hasonló, a sarkok rögzítése a CF pillérszorítóval történik CF pillérzsalu-elem, AL , , CF pillérzsalu-elem, AL , , CF pillérzsalu-elem, AL , , CF pillérzsalu-elem, AL , ,0 CF-24

3 CF pillérzsalu-elem, CF pillérzsalu-elem, ,3 46,6 67, ,6 118, ,4 303,2 269,8 246,1 208,2 15,6 22,5 83,9 22,5 4 5,3 49,8 73,6 94,8 0,5 23, ,4 220,2 196, ,5 68,6 15,6 22,5 83,9 23,4 68,6 CF pillérzsalu-elem, 0 CF pillérzsalu-elem, , ,6 22,5 83,9 22,5 5,3 48,7 71,3 91,4 0 68,6 17,1 27, ,4 5,3 17,1 15,6 22,5 83,9 22, ,1 68,6 CF-25

4 CF pillérszorító Horganyzott, a CaroFalt nyitásához és zárásához szükséges. A szükséges darabszám az elemmagasságtól függ: 6 db a h 360 cm-eshez, 4 db a h 270 cm-eshez, 2 db a h 0 cmeshez, 1 db a h 60 cm-eshez CF pillérszorító... 4,6 29,5 5 8,2 10,2 18,8 1,5 Tányéros orsó, 18 Horganyzott, DW menettel, 15, tartozékok rögzítésére, pl. oldaltámaszok, támasztórudak, CF konzolok, létratartók stb., menethossz 18 cm Tányéros orsó , ,8 4,8 (5) AS zsalukapocs Horganyzott, stabilan és jól illesztetten összeköti a CF pillérzsalu-elemeket alulról történő toldásnál. Befogási szélesség 8 cm. Táblatalálkozásonként 2 AS zsalukapocsra van szükség AS zsalukapocs... 2,0 2, Befogási szélesség 8 cm 4 7,8 13,5 5,7 CF-26

5 Sarokléc, 15/15 PVC, lyuggatott peremmel, 2,50 m hossz Sarokléc, 15/15, peremmel, PVC... 0,5 1,5 2 0,2 1,5 Oldaltámasz, 250 Horganyzott, csuklóskapcsolóval vagy anélkül. A zsalu beállítására és megtámasztására. Az oldaltámasz egy R 250-es támasztórúdból ( cm), egy SRL 0-as ( cm) alsó támasztórúdból és egy dupla talpból áll. A zsaluzatra csuklóskapcsolóval és 18-as tányéros orsóval rögzíthető Oldaltámasz 250 csatlakozó nélkül... 27, Oldaltámasz 250 csuklóskapcsolóval... 31,5 R 250 csuklóskapcsolóval SRL 0 Csuklóskapcsoló Horganyzott, fejes csapszeggel, 16/90 és rugós csappal, 4. Oldaltámaszoknak és támasztórudaknak a funkciós-bordákra történő rögzítéséhez, 18-as tányéros orsóval. Támasztórudak csatlakoztatására, 48 mm-es csőátmérőig Csuklóskapcsoló... 1, CF-27

6 CaroFalt Támasztórudak, R Cikkszám Horganyzott, nyomás- és húzásálló. A zsalu beállítására és megtámasztására. A talplemezt és a csatlakozórészeket külön kell megrendelni Támasztórúd, R 250 ( )... 18,5 Megnevezés / alkalmazás m² kg Támasztórúd, R 160 ( )... 11, Támasztórúd, R 460 ( )... 35, Támasztórúd, R 630 ( )... 68, Menethossz 20,6 Menethossz 20,6 Állítási tartomány Állítási tartomány Alsó támasztórudak, SRL Cikkszám Horganyzott, nyomás- és húzásálló. Egy jobbmenetes és egy balmenetes orsóból, valamint egy forgatható középső részből állnak. A zsalu beállítására és megtámasztására szolgálnak. A talplemezt és a csatlakozórészeket külön kell megrendelni Alsó támasztórúd, SRL 0 (90-150)... 8,3 Megnevezés / alkalmazás m² kg Alsó támasztórúd, SRL 170 (0-220)... 10,5 Állítási tartomány CF-28 Állítási tartomány

7 Dupla talp Horganyzott, fejes csapszeggel, 16/90 és rugós csappal, 4. Talplemez a 250-es oldaltámaszhoz. Támasztórudak csatlakoztatására, 57 mm-es csőátmérőig Dupla talp (RS 57 mm-ig)... 4,0 27,5 6 8 Fejes csapszeg, 16/90 horg. Horganyzott. A támasztórudaknak a talplemezre és a csuklóskapcsolóhoz történő rögzítéséhez Fejes csapszeg, 16/90 horg... 0,2 2,5 Rugós csap, 4 Horganyzott. Rögzíti a fejes csapszeget Rugós csap, Billenőcsap, 4,5 4 10,5 1,6 CF-29

8 CF betonozóállvány Beakasztható korláttal, horganyzott acélkerettel, csúszásmentes alumíniumlemezből készült állványdeszkázattal. Teherbírás 2 kn/ m². A rögzítés a CF pillérzsalu-elemekre egy CF konzollal és egy CF betonozó állvány tartóval történik CF betonozóállvány ,5 109, CF konzol Horganyzott, összekötőelem a CF betonozóállvány és a CaroFalt között. A CF konzol rögzítése a CF pillérzsalu-elemre egy 18-as tányéros orsóval és egy 130-as CF emelőfüllel történik. A CF betonozóállvány rögzítése egy integrált kalapácsfejű csavarral történik CF konzol... 9,5 92, ,8 60 9,5 4,5 26,1 CF-30

9 CF betonozó állvány tartó Horganyzott, rögzítése a CF pillérzsalu-elemre egy 130-as CF emelőfüllel történik a szállítófuraton keresztül. A CF betonozóállvány rögzítése egy integrált kalapácsfejű csavarral történik CF betonozó állvány tartó... 14,5 3,3 CF lezáró korlát Horganyzott. A CF betonozóállványra akasztható CF lezáró korlát... 11,0 92,5 3,3 18,7 101,7 116,9 108 CF-31

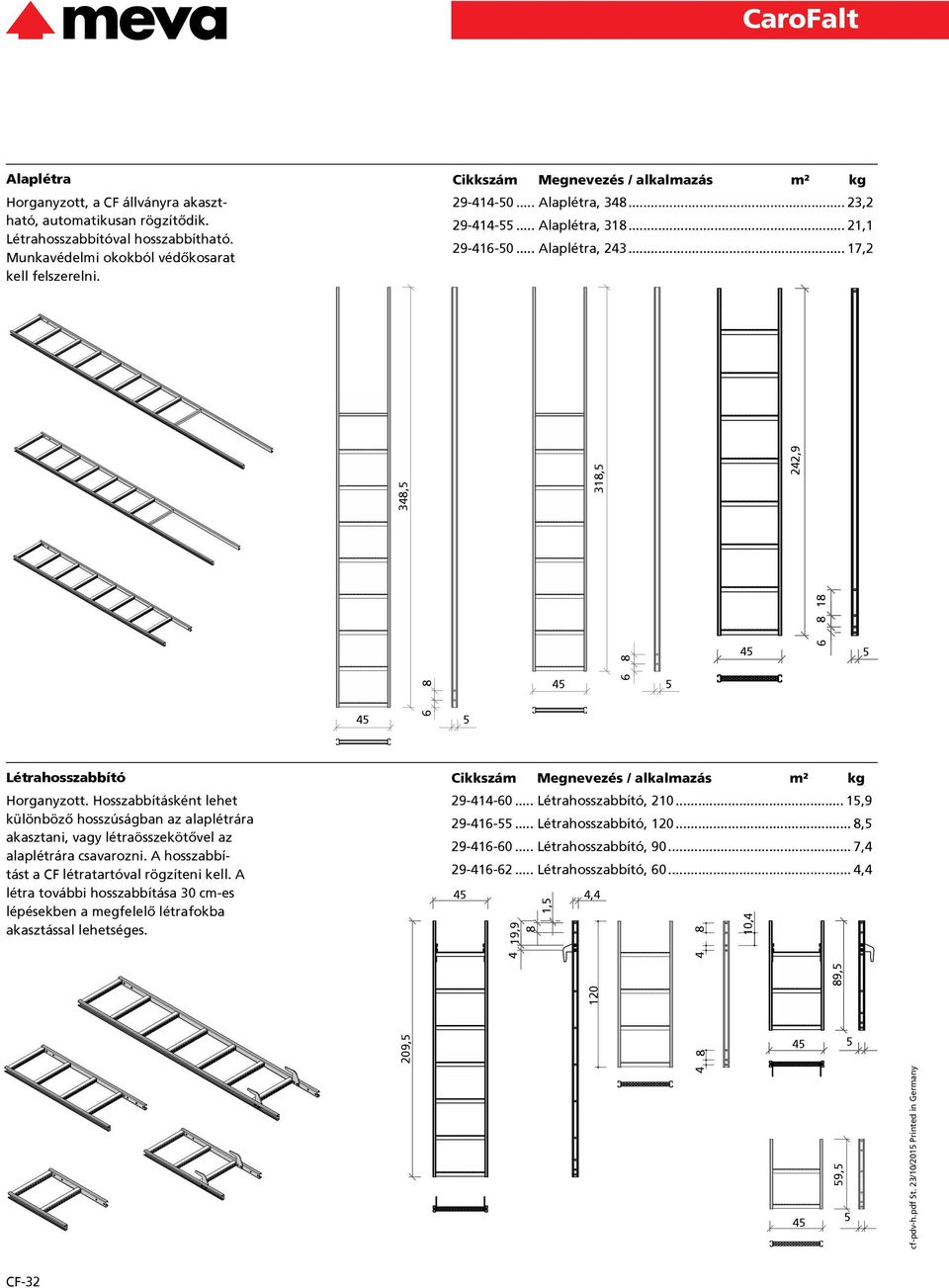

10 CaroFalt Alaplétra Cikkszám Horganyzott, a CF állványra akasztható, automatikusan rögzítődik. Létrahosszabbítóval hosszabbítható. Munkavédelmi okokból védőkosarat kell felszerelni. Megnevezés / alkalmazás m² kg Alaplétra, , Alaplétra, , Létrahosszabbító Cikkszám Horganyzott. Hosszabbításként lehet különböző hosszúságban az alaplétrára akasztani, vagy létraösszekötővel az alaplétrára csavarozni. A hosszabbítást a CF létratartóval rögzíteni kell. A létra további hosszabbítása 30 cm-es lépésekben a megfelelő létrafokba akasztással lehetséges ,5 318,5 242, Alaplétra, ,2 Megnevezés / alkalmazás m² kg Létrahosszabbító, , Létrahosszabbító, , Létrahosszabbító, , Létrahosszabbító, , CF , ,5 0 89,5 4 10,4 4,4 4 19,9 8 1,5 45

11 Létraösszekötő Horganyzott, két létrahosszabbító közvetlen összekötésére, létrafokba akasztás nélkül Létraösszekötő... 1,0 28 3, ,4 6,9 1 Védőkosár Horganyzott, belső átmérő 70 cm, véd a létrán történő mozgásnál. A védőkosarak rögzítése az alaplétrára ill. a létrahosszabbítóra az integrált kalapácsfejű csavarokkal történik Védőkosár , Védőkosár 85..., Védőkosár , r = 35 CF létratartó Horganyzott, rögzítése a CaroFalt funkciós bordájára egy 18-as tányéros orsóval történik. 3,60 m-től 2 darab, 4,80 m-től 3 darab CF létratartóra van szükség CF létratartó... 5,0 CF-33

12 CF görgő Horganyzott, a kerék kemény gumiból készült, nagyon kicsi a gördülési ellenállása. Teherbírás kerekenként 600 kg, emelhetőség 7,5 cm. Pillérzsalunként 4 kerékre van szükség. A max. 3,60 m magas CF pillérzsalut lehet görgőkön mozgatni. A használat módját és a biztonsági vizsgálatot lásd a CF görgő használati útmutatójában CF görgő... 14,9 CF koptatólemez Horganyzott, védi az alkus zsaluhéjat és a keretet a károsodástól a zsalu nyitásakor és csukásakor. A CF koptatólemez felszerelése a szállítófuratokon keresztül, a biztosítása billenőcsapokkal történik. Pillérenként 4 koptatólemezre van szükség. A billenőcsapok a koptatólemez részei CF koptatólemez... 3,2 9,5 53,8 15 5,5 35,5 73,6 22,3 11,8 4,9 CF-34

13 CF emelőfül, 130 A pillérzsalu függőleges áthelyezéséhez. Fel kell csavarozni. Teherbírás kn (1,2 t). Átrakási egységenként 3 darab CF emelőfülre van szükség. A használat módját és a biztonsági vizsgálatot lásd a használati útmutatóban CF emelőfül, ,7,8 17 CF-35
