Áruválaszték Besorolás EN 1751 szerint Lamella-tömítés Keret és lamella horg. acél

Átírás

1 C C

2 C Áruválaszték A szállított összeállítások áttekintése kivitellel szemben támasztott követelmények szerint RK RK RK RK RK RK RK RK A-02 A-02-B I-02 I-02-B I-04-G I-03-L A-07-G I-07-G Lamella-szélesség (mm) Csapózár-mélység (mm) Külső fogaskerék Belső fogaskerék Tömörség DIN 1646 T4 szerint Besorolás EN 1751 szerint Lamella-tömítés Keret és lamella horg. acél Keret horg. acél, lamella ALU Lehet teljesen ALU Lehet teljesen rozsdamentes (1.4301) Elemkészlet katalóguslap C C C C C C C C1-1.8.

3 Szabályzózsalu- szerkezeti elemek C1 Elemkészlet RK - A - 02 C A kézi mozgatású szabályzózsalukat főként a légtechnikai rendszerek egyszeri szabályozására használják, esetleg az egyes csővezetékek kézi zárására. A szabályzózsalu az egyszerű szervomeghajtásos telepítést követően az átfolyó légmennyiség önműködő folyamatos szabályozására használható. A zsalulevelek szerkezeti megoldása nyitott helyzetben minimális nyomásveszteséget, zárt Kivitel külső fogaskerekek ALU lamella hőállóság C-tól C-ig tömörségi osztály 1, EN 1751 szerint (az elemkészlet eredeti elemeinek megfelelő alkalmazása mellett) Rajz Figyelmébe ajánljuk az 1000 mm-nél magasabb szabályzó zsaluknál (10 lamella) mind a két oldalra fogaskereket szerelni, kisebb zsaluknál elég az egyik oldalra C feletti üzemelésnél a tengelyeket biztosító csappal ellátni a zsalukeret készítése GEBHARDT-STAHL keretprofilok és sarokelemek alkalmazásával a zsalu tökéletes stabilitását biztosítja 1200 mm-nél magasabb zsalu esetén (12 lamella) 2 tengellyel való mozgatás vezérlőkar segítségével legfeljebb 1500 x 1500 mm méretű zsalu készítésére, a nagyobb méreteket osztott zsaluként kell összeállítani. Leírás, csomagolás Megr. kód Tétel Csom. VSKR1114 Lamella Alu 100, magasság 100 mm, hosszúság 5 m 10 db VSKR2117 Fogaskerék külső műanyag 100 db VSKR3337 Csapágyrész műanyag 100 db VSKR3117 Tengely rövid műanyag (egyoldalú fogaskerék telepítésnél) 100 db VSKR3127 Tengely hosszú műanyag 100 db VSKR3211 Vezérlőkar-tengely 10x10x85 horg. acél kézi vezérléshez 1 db VSKR3221 Vezérlőkar-tengely 10x10x150 horg. acél szervovezérléshez 1 db VSKR3344 Biztosító csap ALU 10x10x db VSKR5111 Oldalrész horg. acél, szélesség 160 mm, hosszúság 2 m 1 db Megjegyzés Az egyes tételek fenti standard csomagolása nem minimális rendelési követelmény. Az ügyfél kívánságára kisebb csomagolás is elkészíthető.

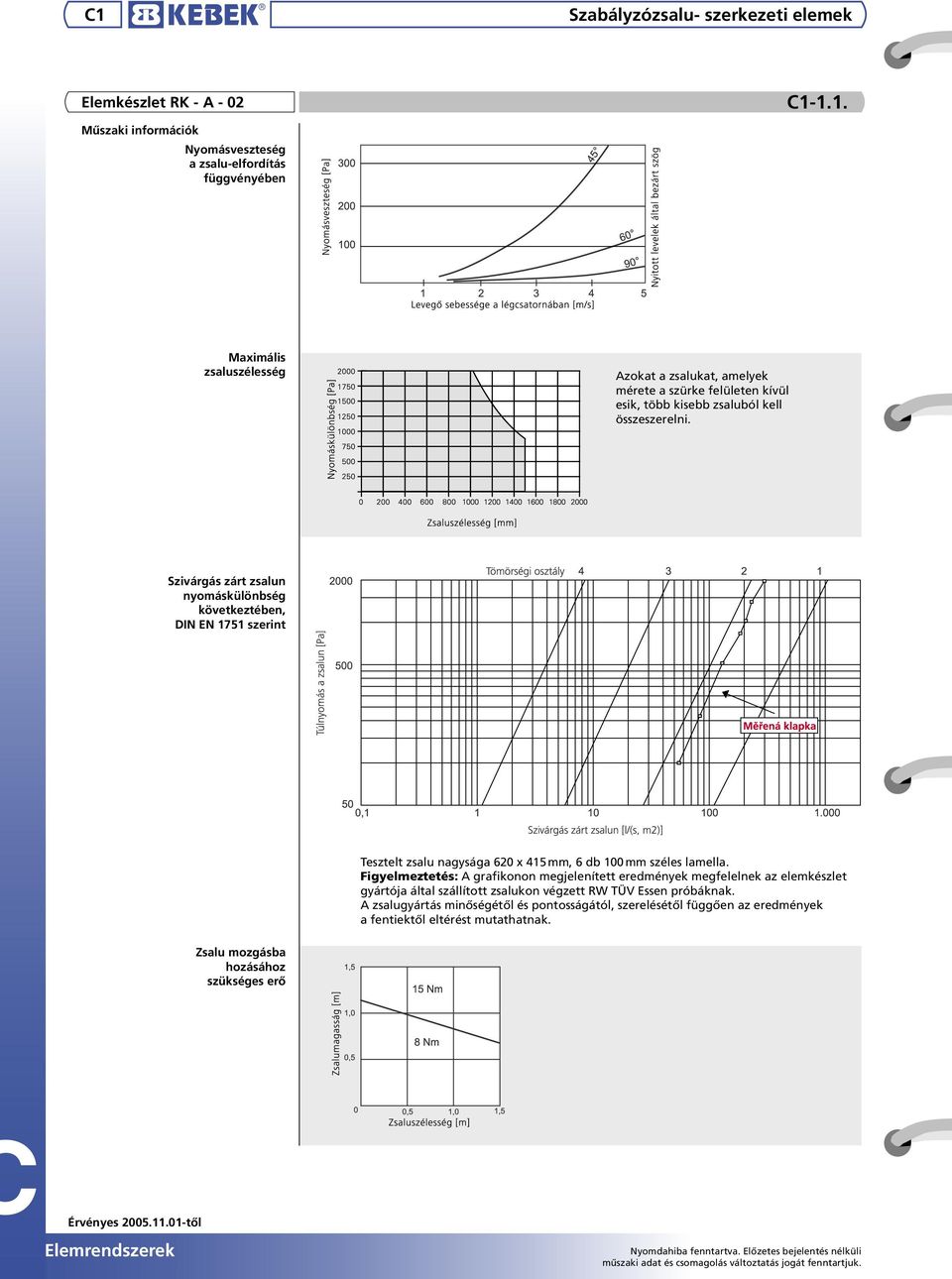

4 C1 Szabályzózsalu- szerkezeti elemek Elemkészlet RK - A - 02 C Műszaki információk Nyomásveszteség a zsalu-elfordítás függvényében Maximális zsaluszélesség Azokat a zsalukat, amelyek mérete a szürke felületen kívül esik, több kisebb zsaluból kell összeszerelni. Szivárgás zárt zsalun nyomáskülönbség következtében, DIN EN 1751 szerint Tesztelt zsalu nagysága 620 x 415 mm, 6 db 100 mm széles lamella. Figyelmeztetés: A grafikonon megjelenített eredmények megfelelnek az elemkészlet gyártója által szállított zsalukon végzett RW TÜV Essen próbáknak. A zsalugyártás minőségétől és pontosságától, szerelésétől függően az eredmények a fentiektől eltérést mutathatnak. Zsalu mozgásba hozásához szükséges erő

5 Szabályzózsalu- szerkezeti elemek C1 Elemkészlet RK - A - 02 B C A kézi mozgatású szabályzózsalukat főként a légtechnikai rendszerek egyszeri szabályozására használják, esetleg az egyes vezetékek kézi zárására. A szabályzózsalu az egyszerű szervomeghajtásos telepítés után az átfolyó légmennyiség önműködő folyamatos szabályozására használható. A zsalulevelek szerkezeti megoldása nyitott helyzetben minimális nyomásveszteséget, zárt helyzetben maximális tömörséget biztosít. Kivitel külső fogaskerekek horganyzott acél lamella hőállóság C-tól C-ig tömörségi osztály 1, EN 1751 szerint (az elemkészlet eredeti eleminek megfelelő használata mellett) a lamellák műanyag záróelemmel vannak telepítve Rajz Figyelmébe ajánljuk az 1000x800 mm-nél kisebb zsaluknál elég az egyik oldalra fogaskereket szerelni, nagyobb zsaluk esetén mind a két oldalra a lamellákban a tengelyek rögzítéséhez menetmetsző csavar használata a zsalukeret készítése GEBHARDT-STAHL keretprofilok és sarokelemek alkalmazásával a zsalu tökéletes stabilitását biztosítja a lamellahossz a zsalu-belvilággal egyenlő (szabályzózsalu mérete) 7 mm-t leszámolva Leírás, csomagolás Megr. kód Tétel Csom. VSKR1111 Lamella ACÉL 100, magasság 100 mm, hosszúság 5 m 10 db VSKR2147 Lamellazáró-elem műanyag 100 db VSKR2117 Fogaskerék külső műanyag 100 db VSKR3337 Csapágyrész műanyag 100 db VSKR3117 Tengely rövid (egyoldalon fogaskerék-ellátással) 100 db VSKR3127 Tengely hosszú 100 db VSKR3241 Vezérlőkar-tengely 15x15x200 mm 1 db VSKR3317 Vezérlőkar-tengely vakvégződése műanyag (15x15mm tengelyhez) 1 db VSKR5111 Oldalrész horg. acél, szélesség 160 mm, hosszúság 2 m 1 db Megjegyzés Az egyes tételek fenti standard csomagolása nem minimális rendelési követelmény. Az ügyfél kívánságára kisebb csomagolás is elkészíthető.

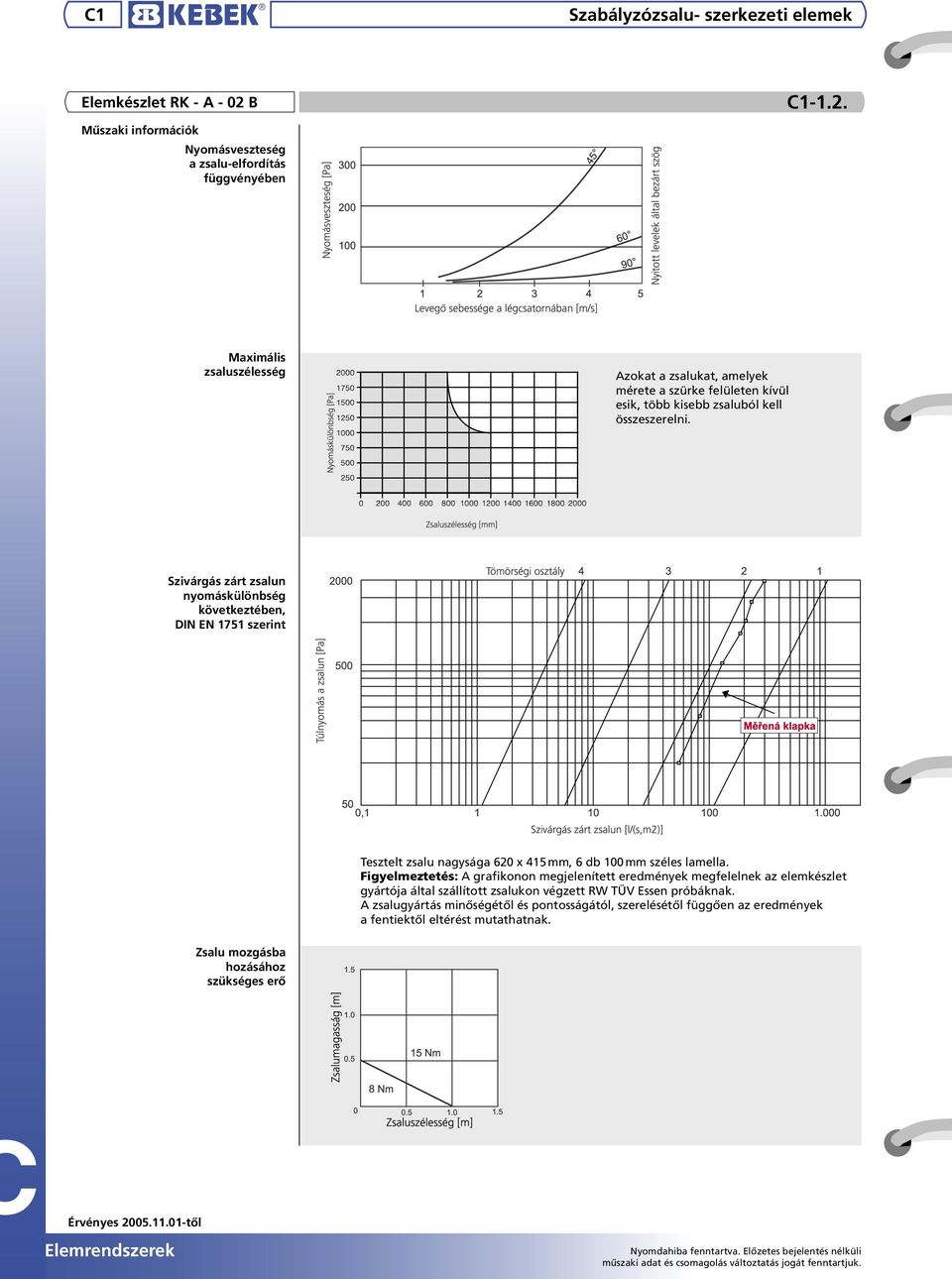

6 C1 Szabályzózsalu- szerkezeti elemek Elemkészlet RK - A - 02 B C Műszaki információk Nyomásveszteség a zsalu-elfordítás függvényében Maximális zsaluszélesség Azokat a zsalukat, amelyek mérete a szürke felületen kívül esik, több kisebb zsaluból kell összeszerelni. Szivárgás zárt zsalun nyomáskülönbség következtében, DIN EN 1751 szerint Tesztelt zsalu nagysága 620 x 415 mm, 6 db 100 mm széles lamella. Figyelmeztetés: A grafikonon megjelenített eredmények megfelelnek az elemkészlet gyártója által szállított zsalukon végzett RW TÜV Essen próbáknak. A zsalugyártás minőségétől és pontosságától, szerelésétől függően az eredmények a fentiektől eltérést mutathatnak. Zsalu mozgásba hozásához szükséges erő

7 Szabályzózsalu- szerkezeti elemek C1 Elemkészlet RK - I - 02 C A kézi vezérlésű szabályzózsalukat főként a légtechnikai rendszerek egyszeri szabályozására használják, esetleg az egyes vezetékek kézi zárására. A szabályzózsalu az egyszerű szervomeghajtásos telepítést követően az átfolyó légmennyiség önműködő folyamatos szabályozására használható. A zsalulevelek szerkezeti megoldása nyitott helyzetben minimális nyomásveszteséget, zárt helyzetben maximális tömörséget biztosít. Kivitel belső fogaskerekek lamella ALU hőállóság C-tól C-ig tömörségi osztály 1, EN 1751 szerint (az eredeti elemkészlet megfelelő használata mellett) Rajz Figyelmébe ajánljuk az 1000 mm-nél magasabb zsaluk esetén (10 lamella) mindkét oldalra fogaskereket szerelni, kisebb zsaluknál elég az egyik oldalra C hőmérséklet feletti üzemelésnél a tengelyeket biztosító csappal biztosítani, az egyik oldalon fogaskerekekkel ellátott zsalu esetén a zsalukeret készítése GEBHARDT-STAHL keretprofilok és sarokelemek alkalmazásával a zsalu tökéletes stabilitását biztosítja 1200 mm-nél magasabb zsalu esetén (12 lamella) 2 tengellyel való mozgatás hajtókar segítségével legfeljebb 1500 x 1500 mm méretű zsalu készítésére, a nagyobb méreteket osztott zsaluként kell összeállítani Leírás, csomagolás Megr. kód Tétel Csom. VSKR1114 Lamella Alu 100, magasság 100 mm, hosszúság 5 m 10 db VSKR2137 Fogaskerék belső műanyag 100 db VSKR3337 Csapágyrész műanyag 100 db VSKR3117 Tengely rövid műanyag (egyik oldalon fogaskerekek) 100 db VSKR3127 Tengely hosszú műanyag (csak mozgatáshoz) 100 db VSKR3211 Vezérlőkar-tengely 10x10x85 horg. acél, kézi vezérléshez 1 db VSKR3221 Vezérlőkar-tengely 10x10x150 horg. acél, szervo-vezérléshez 1 db VSKR5111 Oldalrész horg. acél, szélesség 160 mm, hosszúság 2 m 1 db Megjegyzés Az egyes tételek fenti standard csomagolása nem minimális rendelési követelmény. Az ügyfél kívánságára kisebb csomagolás is elkészíthető.

8 C1 Szabályzózsalu- szerkezeti elemek Elemkészlet RK - I - 02 C Műszaki információk Nyomásveszteség a zsalu-elfordítás függvényében Maximális zsaluszélesség Azokat a zsalukat, amelyek mérete a szürke felületen kívül esik, több kisebb zsaluból kell összeszerelni. Szivárgás zárt zsalun nyomáskülönbség következtében, DIN EN 1751 szerint Tesztelt zsalu nagysága 620 x 415 mm, 6 db 100 mm széles lamella. Figyelmeztetés: A grafikonon megjelenített eredmények megfelelnek az elemkészlet gyártója által szállított zsalukon végzett RW TÜV Essen próbáknak. A zsalugyártás minőségétől és pontosságától, szerelésétől függően az eredmények a fentiektől eltérést mutathatnak. Zsalu mozgásba hozásához szükséges erő

9 Szabályzózsalu- szerkezeti elemek C1 Elemkészlet RK - I - 02 B C A kézi vezérlésű szabályzózsalukat főként a légtechnikai rendszerek egyszeri szabályozására használják, esetleg az egyes vezetékek kézi zárására. A szabályzózsalu az egyszerű szervomeghajtásos telepítés után az átfolyó légmennyiség önműködő folyamatos szabályozására használható. A zsalulevelek szerkezeti megoldása nyitott helyzetben minimális nyomásveszteséget, zárt helyzetben maximális tömörséget biztosít. Kivitel belső fogaskerekek lamella horganyzott acél hőállóság C-tól C-ig tömörségi osztály 1, EN 1751 szerint (az eredeti elemkészlet megfelelő használata mellett) Rajz Figyelmébe ajánljuk mind a két oldalon fogaskerekekkel ellátni vezérlőkar-tengelyt menetmetsző csavarral biztosítani a zsalukeret készítéséhez GEBHARDT-STAHL keretprofilok és sarokelemek használata a tökéletes zsalu-stabilitás végett a lamellahossz a zsalu belszélességével egyenlő (a szabályzózsalu mérete) 18 mm-t leszámítva hőállóság C-tól C-ig Leírás, csomagolás Megr. kód Tétel Csom. VSKR1111 Lamella ACÉL 100, magasság 100 mm, hosszúság 5 mm 10 db VSKR2137 Fogaskerék univerzális 100 db VSKR3337 Csapágyrész műanyag 100 db VSKR3117 Tengely rövid műanyag (egyoldalú fogaskerék-ellátásnál) 100 db VSKR3127 Tengely hosszú műanyag (csak vezérléshez) 100 db VSKR3241 Vezérlőkar-tengely 15x15x200 mm horg. acél 1 db VSKR3317 Vezérlőkar-tengely vakvégződése műanyag 15 x 15 mm tengelyre 1 db VSKR5111 Oldalrész horg. acél, szélesség 160 mm, hosszúság 2 m 1 db Megjegyzés Az egyes tételek fenti standard csomagolása nem minimális rendelési követelmény. Az ügyfél kívánságára kisebb csomagolás is elkészíthető.

10 C1 Szabályzózsalu- szerkezeti elemek Elemkészlet RK - I - 02 B C Műszaki információk Nyomásveszteség a zsalu-elfordítás függvényében Maximális zsaluszélesség Azokat a zsalukat, amelyek mérete a szürke felületen kívül esik, több kisebb zsaluból kell összeszerelni. Szivárgás zárt zsalun nyomáskülönbség következtében, DIN EN 1751 szerint Tesztelt zsalu nagysága 1020 x 1020 mm, 10 db 100 mm széles lamella. Figyelmeztetés: A grafikonon megjelenített eredmények megfelelnek az elemkészlet gyártója által szállított zsalukon végzett RW TÜV Essen próbáknak. A zsalugyártás minőségétől és pontosságától, szerelésétől függően az eredmények a fentiektől eltérést mutathatnak. Zsalu mozgásba hozásához szükséges erő

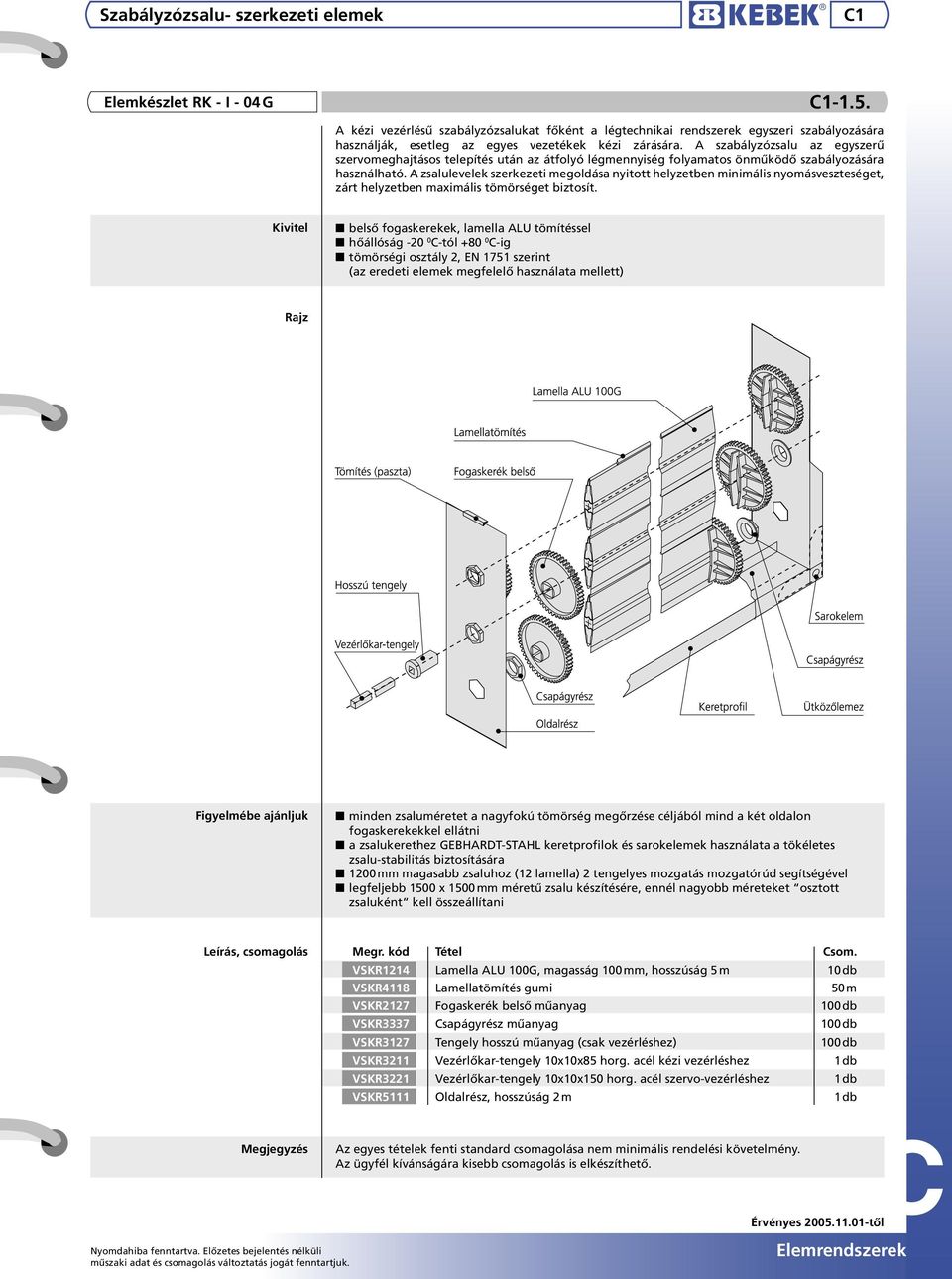

11 Szabályzózsalu- szerkezeti elemek C1 Elemkészlet RK - I - 04 G C A kézi vezérlésű szabályzózsalukat főként a légtechnikai rendszerek egyszeri szabályozására használják, esetleg az egyes vezetékek kézi zárására. A szabályzózsalu az egyszerű szervomeghajtásos telepítés után az átfolyó légmennyiség folyamatos önműködő szabályozására használható. A zsalulevelek szerkezeti megoldása nyitott helyzetben minimális nyomásveszteséget, zárt helyzetben maximális tömörséget biztosít. Kivitel belső fogaskerekek, lamella ALU tömítéssel hőállóság C-tól C-ig tömörségi osztály 2, EN 1751 szerint (az eredeti elemek megfelelő használata mellett) Rajz Figyelmébe ajánljuk minden zsaluméretet a nagyfokú tömörség megőrzése céljából mind a két oldalon fogaskerekekkel ellátni a zsalukerethez GEBHARDT-STAHL keretprofilok és sarokelemek használata a tökéletes zsalu-stabilitás biztosítására 1200 mm magasabb zsaluhoz (12 lamella) 2 tengelyes mozgatás mozgatórúd segítségével legfeljebb 1500 x 1500 mm méretű zsalu készítésére, ennél nagyobb méreteket osztott zsaluként kell összeállítani Leírás, csomagolás Megr. kód Tétel Csom. VSKR1214 Lamella ALU 100G, magasság 100 mm, hosszúság 5 m 10 db VSKR4118 Lamellatömítés gumi 50 m VSKR2127 Fogaskerék belső műanyag 100 db VSKR3337 Csapágyrész műanyag 100 db VSKR3127 Tengely hosszú műanyag (csak vezérléshez) 100 db VSKR3211 Vezérlőkar-tengely 10x10x85 horg. acél kézi vezérléshez 1 db VSKR3221 Vezérlőkar-tengely 10x10x150 horg. acél szervo-vezérléshez 1 db VSKR5111 Oldalrész, hosszúság 2 m 1 db Megjegyzés Az egyes tételek fenti standard csomagolása nem minimális rendelési követelmény. Az ügyfél kívánságára kisebb csomagolás is elkészíthető.

12 C1 Szabályzózsalu- szerkezeti elemek Elemkészlet RK - I - 04 G C Műszaki információk Nyomásveszteség a zsalu-elfordítás függvényében Maximális zsaluszélesség Azokat a zsalukat, amelyek mérete a szürke felületen kívül esik, több kisebb zsaluból kell összeszerelni. Szivárgás zárt zsalun nyomáskülönbség következtében, DIN EN 1751 szerint Tesztelt zsalu nagysága 1020 x 1020 mm, 10 db 100 mm széles lamella. Figyelmeztetés: A grafikonon megjelenített eredmények megfelelnek az elemkészlet gyártója által szállított zsalukon végzett RW TÜV Essen próbáknak. A zsalugyártás minőségétől és pontosságától, szerelésétől függően az eredmények a fentiektől eltérést mutathatnak. Zsalu mozgásba hozásához szükséges erő

13 Szabályzózsalu- szerkezeti elemek C1 Elemkészlet RK - I - 03 L C A kézi vezérlésű szabályzózsalukat főként a légtechnikai rendszerek egyszeri szabályozására használják, esetleg az egyes vezetékek kézi zárására. A szabályzózsalu az egyszerű szervomeghajtásos telepítés után az átfolyó légmennyiség folyamatos önműködő szabályozására használható. A zsalulevelek szerkezeti megoldása nyitott helyzetben minimális nyomásveszteséget, zárt helyzetben maximális tömörséget biztosít. Kivitel belső fogaskerekek tömítve, lamella ALU tömítéssel hőállóság C-tól C-ig tömör DIN 1946 T4 szerint (az eredeti elemkészlet-elemek megfelelő használata mellett) Rajz Figyelmébe ajánljuk minden zsaluméretet a nagyfokú tömörség megőrzése céljából mind a két oldalon fogaskerekekkel ellátni a zsalukeret készítése GEBHARDT-STAHL keretprofilok és sarokelemek alkalmazásával a zsalu tökéletes stabilitását biztosítja 1200 mm-nél magasabb zsalu esetén (12 lamella) 2 tengellyel való vezérlés húzórúd segítségével a zsalu ütközőlemezét öntapadó tömítéssel ellátni legfeljebb 1500 x 1500 mm méretű zsalu készítésére, a nagyobb méreteket osztott zsaluként kell összeállítani Leírás, csomagolás Megr. kód Tétel Csomagolás VSKR1214 Lamella ALU 100G, magasság 100 mm, hosszúság 5 m 10 db VSKR4118 Lamellatömítés gumi 50 m VSKR2127 Fogaskerék belső műanyag 100 db VSKR4139 Tömítőalátét teflonréteggel 100 db VSKR4129 Fogaskerék-tömítés 100 db VSKR3337 Csapágyrész műanyag 1 db VSKR3127 Tengely hosszú műanyag (csak a mozgatókerékhez) 1 db VSKR3211 Vezérlőkar-tengely 10x10x85 horg. acél kézi vezérléshez 1 db VSKR3221 Vezérlőkar-tengely 10x10x150 horg. acél szervo-vezérléshez 1 db VSKR5111 Oldalrész horg. acél, szélesség 160 mm, hosszúság 2 m 1 db Megjegyzés Az egyes tételek fenti standard csomagolása nem minimális rendelési követelmény. Az ügyfél kívánságára kisebb csomagolás is elkészíthető.

14 C1 Szabályzózsalu- szerkezeti elemek Elemkészlet RK - I - 03 L C Műszaki információk Nyomásveszteség a zsalu-elfordítás függvényében Maximális zsaluszélesség Azokat a zsalukat, amelyek mérete a szürke felületen kívül esik, több kisebb zsaluból kell összeszerelni. Szivárgás zárt zsalun nyomáskülönbség következtében, DIN 1946 T4 szerint Tesztelt zsalu nagysága 215 x 615 mm, 2 lamella 100 mm széles. Figyelmeztetés: A grafikonon megjelenített eredmények megfelelnek az elemkészlet gyártója által szállított zsalukon végzett RW TÜV Essen próbáknak. A zsalugyártás minőségétől és pontosságától, szerelésétől függően az eredmények a fentiektől eltérést mutathatnak. Zsalu mozgásba hozásához szükséges erő

15 Szabályzózsalu- szerkezeti elemek C1 Elemkészlet RK - A - 07 G C A kézi vezérlésű szabályzózsalukat főként a légtechnikai rendszerek egyszeri szabályozására használják, esetleg az egyes vezetékek kézi zárására. A szabályzózsalu az egyszerű szervomeghajtásos telepítés után az átfolyó légmennyiség folyamatos önműködő szabályozására használható. A zsalulevelek szerkezeti megoldása nyitott helyzetben minimális nyomásveszteséget, zárt helyzetben maximális tömörséget biztosít. Kivitel külső fogaskerekek lamella horganyzott acél tömítéssel hőállóság C-tól C-ig a kivitel nagyméretű zsalu készítésére is alkalmas (a 165 mm lamellamagasságra való tekintettel) tömörségi osztály 2, EN 1751 szerint (az eredeti elemkészlet-elemek megfelelő használata mellett) Rajz Figyelmébe ajánljuk minden zsaluméretnél mindkét oldalra fogaskerék a zsalukerethez GEBHARDT-STAHL keretprofilok és sarokelemek alkalmazása a tökéletes zsalu stabilitáshoz 1650 mm (10 lamella) feletti magasság esetén 2 tengelyes vezérlés húzórúd segítségével max mm zsaluszélességig, nagyobb méreteket osztott zsaluként kell összeállítani Leírás, csomagolás Megr. kód Tétel Csom. VSKR1311 Lamella ACÉL 165 G, magasság 165 mm, hosszúság 5 m 10 db VSKR4118 Lamellatömítés gumi 50 m VSKR2247 Lamellazáró elem 100 db VSKR2217 Fogaskerék külső műanyag, 165 mm 100 db VSKR3337 Csapágyrész műanyag 100 db VSKR3137 Tengely hosszú műanyag tengelyzárral 100 db VSKR3241 Vezérlőkar-tengely 15x15x200 mm horg. acél 1 db VSKR3322 Rugalmas rugó a vezérlőkar-tengelyhez 1 db VSKR3317 Vezérlőkar-tengely vakvégződése 1 db VSKR5321 Oldalrész horg. acél, szélesség 252 mm, hosszúság 2,5 m 1 db Megjegyzés Az egyes tételek fenti standard csomagolása nem minimális rendelési követelmény. Az ügyfél kívánságára kisebb csomagolás is elkészíthető.

16 C1 Szabályzózsalu- szerkezeti elemek Elemkészlet RK - A - 07 G C Műszaki információk Nyomásveszteség a zsalu-elfordítás függvényében Maximális zsaluszélesség Azokat a zsalukat, amelyek mérete a szürke felületen kívül esik, több kisebb zsaluból kell összeszerelni. Szivárgás zárt zsalun nyomáskülönbség következtében, DIN EN 1751 szerint Tesztelt zsalu nagysága 1010 x 1000 mm, 6 lamella 165 mm széles. Figyelmeztetés: A grafikonon megjelenített eredmények megfelelnek az elemkészlet gyártója által szállított zsalukon végzett RW TÜV Essen próbáknak. A zsalugyártás minőségétől és pontosságától, szerelésétől függően az eredmények a fentiektől eltérést mutathatnak. Zsalu mozgásba hozásához szükséges erő

17 Szabályzózsalu- szerkezeti elemek C1 Elemkészlet RK - I - 07 G C A kézi vezérlésű szabályzózsalukat főként a légtechnikai rendszerek egyszeri szabályozására használják, esetleg az egyes vezetékek kézi zárására. A szabályzózsalu az egyszerű szervomeghajtásos telepítést követően az átfolyó légmennyiség folyamatos önműködő szabályozására használható. A zsalulevelek szerkezeti megoldása nyitott helyzetben minimális nyomásveszteséget, zárt helyzetben maximális tömörséget biztosít. Kivitel belső fogaskerekek lamella horganyzott acél tömítéssel hőállóság C-tól C-ig a kivitel nagyméretű zsaluk készítésére is alkalmas (a 165 mm lamellamagasságra való tekintettel) tömörségi osztály 2, EN 1751 szerint (az eredeti elemkészlet-elemek megfelelő használata mellett érvényes) Rajz Figyelmébe ajánljuk minden zsaluméretnél mindkét oldalra fogaskerék a zsalukerethez GEBHARDT-STAHL keretprofilok és sarokelemek alkalmazása a tökéletes zsalu stabilitáshoz 1650 mm (10 lamella) feletti magasság esetén 2 tengelyes vezérlés húzórúd segítségével max mm zsaluszélességig, nagyobb méreteket osztott zsaluként kell összeállítani Leírás, csomagolás Megr. kód Tétel Csom. VSKR1311 Lamella ACÉL 165 G, magasság 165 mm, hosszúság 5 m 10 db VSKR4118 Lamellatömítés gumi 50 m VSKR2227 Fogaskerék belső műanyag, 165 mm 100 db VSKR3337 Csapágyrész műanyag 100 db VSKR3241 Vezérlőkar-tengely 15x15x200 mm horg. acél 1 db VSKR3322 Rugalmas rugó a vezérlőkar-tengelyhez 1 db VSKR3317 Vezérlőkar-tengely vakvégződése 1 db VSKR5321 Oldalrész horg. acél, szélesség 252 mm, hosszúság 2,5 m 1 db Megjegyzés Az egyes tételek fenti standard csomagolása nem minimális rendelési követelmény. Az ügyfél kívánságára kisebb csomagolás is elkészíthető.

18 C1 Szabályzózsalu- szerkezeti elemek Elemkészlet RK - I - 07 G C Műszaki információk Nyomásveszteség a zsalu-elfordítás függvényében Maximális zsaluszélesség Azokat a zsalukat, amelyek mérete a szürke felületen kívül esik, több kisebb zsaluból kell összeszerelni. Szivárgás zárt zsalun nyomáskülönbség következtében, DIN EN 1751 szerint Tesztelt zsalu nagysága 1010 x 1000 mm, 6 lamella 165 mm széles. Figyelmeztetés: A grafikonon megjelenített eredmények megfelelnek az elemkészlet gyártója által szállított zsalukon végzett RW TÜV Essen próbáknak. A zsalugyártás minőségétől és pontosságától, szerelésétől függően az eredmények a fentiektől eltérést mutathatnak. Zsalu mozgásba hozásához szükséges erő

19 Szabályzózsalu- szerkezeti elemek C1 Keret összeállítása RK - ALU C A teljes alumíniumkivitelű szabályzózsalu előállításához a zsalukeret elkészítéséhez az alábbi alumínium-összeállítást javasoljuk. Az RK-ALU keret-összeállítás kompatibilis az általunk szállított szabályzózsalu elemkészletekkel. Rajz Felhasználás Leírás, csomagolás Az RK-ALU keret-összeállítás az alábbi elemkészletekkel használható: RK - A - 02 (lásd C1-1.2.) RK - I - 02 (lásd C1-1.3.) RK - I - 04 G (lásd C1-1.5.) RK - I - 03 L (lásd C1-1.6.) Megr. kód Leírás Csom. VSRA1114 Oldalrész ALU, sz. 120 mm (zsalumélység), szegély 30 mm (tudunk szállítani 20 mm-t is), hossz 6 m 10 db VSRA2014 Alsó felső rész ALU, sz. 120 mm (zsalumélység), szegély 30 mm (lehet 20 mm is), hosszúság 6 m 10 db VSKR3337 Csapágyrész műanyag ALU kerethez 100 db VSRA4001 Speciális menetmetsző csavar DUO-TAPTITE 200 db Az egyes tételek fenti standard csomagolása nem minimális rendelési követelmény. Az ügyfél kívánságára kisebb csomagolás is elkészíthető. Megjegyzés A szerelés menete és a kész termék jellemzői megfelelnek az egyes elemkészletek alapkivitelére vonatkozó specifikációnak.

20

21 Szabályzózsalu- szerkezeti elemek C1 Zsaluvezérlés C OK-01 Tétel Légcsatorna Zsalu Anyag Megr. kód Csomagolás OK-1 kör- és négyszög-keresztmetszet 200 mm-ig egyleveles horg. acél VSKR db OK-02 Tétel Légcsatorna Zsalu Anyag Tengelyméret Megr. kód Csomagolás OK-2 kör-keresztmetszet 850 mm-ig egyleveles horg. acél 12 x 12 mm VSKR db OK-03 OK-04 Tétel OK-3 Légcsatorna kör- és négyszög-keresztmetszet 650 mm-ig Zsalu egyleveles Anyag horg. acél, nylon tömítés Megr. kód VSKR6031 Csomagolás 1 db Hőállóság C-ig Megjegyzés: megfelel a tömör kivitel követelményeinek Tétel OK-4 Légcsatorna kör- és négyszög-keresztmetszet Zsalu lamelové Anyag horg. acél Tengelyméret 10 x 10 mm Megr. kód VSKR6041 Csomagolás 1 db Megjegyzés: különösen alkalmas az RK-I-02, RK-I-04-G, RK-I-03-L összeállításokhoz OK-05 Tétel Légcsatorna Zsalu Anyag Megr. kód Csomagolás Hőállóság OK-5 kör-keresztmetszet 80-tól 250 mm-ig egyleveles PVC VSKR db C-ig OK-06 Tétel Légcsatorna Zsalu Anyag Megr. kód Csomagolás OK-6 kör keresztmetszet 350 mm-ig egyleveles horg. acél VSKR db

22 C1 Szabályzózsalu- szerkezeti elemek Zsaluvezérlés OK-07 Tétel Légcsatorna Zsalu Anyag Megr. kód Csomagolás OK-7 kör-keresztmetszet 500 mm-ig egyleveles horg. acél VSKR db C OK-08 Tétel Légcsatorna Zsalu Anyag Tengelyméret Megr. kód Csomagolás OK-8 négyszög-keresztmetszetű lamellás horg. acél 15 x 15 mm VSKR db Vezérlőkar összeállítás C A vezérlőkar összeállítást a nagyobb méretű szabályzózsalul irányítására ajánljuk az egyes típusokra vonatkozó ajánlások alapján. Az egyszerre két tengellyel történő mozgatást a mindkét végén gömbcsapba csavarozott menetes szárral összekötött két vezérlőkar biztosítja. Leírás Tétel Vezérlőkar Gömbcsap Megr. kód VSKR7011 VSKR7021 Kivitel horg. acél horg. acél Csomagolás igény szerint igény szerint

23 Túlnyomásos zsalu elemkészlet C2 Elemkészlet PK-ALU C A túlnyomásos zsalu a légtechnikai rendszerekben önszabályozó szerepet tölt be. Meggátolja a levegő önkényes áramlását és a nagyobb kiterjedésű légcsatornákban elősegíti a szállított levegő áramának terelését. A rendszer működése alatt a megfelelő irányú levegőáram a zsalut nyitva tartja. A rendszer leállításával vagy ellenkező irányú légáram esetén a zsalu automatikusan záródik. Kivitel lamella ALU, szabadon befogva teljesalumínium-keret hőállóság C-tól C-ig Rajz Figyelmébe ajánljuk max x 2000 mm méretű zsalu készítésére nagyobb méreteket osztott zsaluként kell összeállítani Leírás, csomagolás Megr. kód Tétel Csom. VSKP1014 Lamella PK-ALU, magasság 78 mm, hossz. 5 m 10 db VSKP3019 Öntapadó lamella-tömítés 50 m VSKP2017 Keretbetét műanyag, hosszúság 400 mm (5 lamella rögzítés, tetszés szerint csatlakoztatható) 100 db VSRA1214 Oldalrész ALU, szélesség 120 mm (zsalumélység), szegély 30 mm (lehet 20 mm is), hosszúság 6 m 10 db VSRA2014 Alsó felső rész, szélesség 120 mm (zsalumélység), szegély 30 mm (lehet 20 mm is), hosszúság 6 m 10 db VSRA4001 Speciális menetmetsző csavar DUO-TAPTITE 200 db Megjegyzés Az egyes tételek fenti standard csomagolása nem minimális rendelési követelmény. Az ügyfél kívánságára kisebb csomagolás is elkészíthető. Az ALU kivitelű keret-komponensek a szokásos horganyzott acél kivitellel pótolhatók.

24

25 Esővédő zsalu elemkészlet C3 Esővédő zsalu elemkészlet PZ-A C Az esővédő zsalut a külső nyílás takarására vagy a légcsatorna befejezésére használják. Megbízható módon megakadályozza az idegen tárgyaknak a légtechnikai rendszerbe való bejutását és egyúttal az időjárás viszontagságai ellen is védelmet nyújt. Kül- és beltérben való üzemelésre alkalmas. Az A típusú esővédő zsalunál a lamellákat a kerethez menetmetsző csavarok rögzítik. Kivitel horg. acél a keretet a sarokelemekkel szegecseléssel összekötött speciális idomok alkotják a lamellák rögzítése menetmetsző csavarokkal történik (DIN 7504 K 4,2 x 19), esetleg szakítószegecsekkel az elősajtolt nyílásokba Figyelmébe ajánljuk Legfeljebb 2000 x 2000 mm zsaluméretig, nagyobb méretek összeállítása osztott zsaluként. Leírás, csomagolás Megr. kód Tétel Csom. Megjegyzés VSZP1011 Lamella PZ, hosszúság 5 m 10 db VSZP2011 Keret PZ-A (elősajtolt nyílásokkal), hosszúság 5 m 20 db VSZP3011 Sarokelem PZ 250 db VSZP6011 Védőháló 16 x 16 x 1 mm (tekercs 1 x 25 m) 1 db Az egyes tételek fenti standard csomagolása nem minimális rendelési követelmény. Az ügyfél kívánságára kisebb csomagolás is elkészíthető. Esővédő zsalu elemkészlet PZ-B C A B típusú esővédő zsalu elemkészletben a lamellákat keretbetétek rögzítik a kerethez. Kivitel horganyzott acél a keretet a sarokelemekhez szegecsekkel illesztett speciális idomok képezik a lamellák rögzítésére keretbetétek szolgálnak Figyelmébe ajánljuk Legfeljebb 2000 x 2000 mm zsaluméretig, nagyobb méretek összeállítása osztott zsaluként. Leírás, csomagolás Megr. kód Tétel Csom. VSZP1011 Lamella PZ, hosszúság 5 m 10 db VSZP2021 Keret PZ-B (elősajtolt nyílások nélkül), hossz. 5 m 20 db VSZP4011 Keretbetét PZ, hosszúság 5 m 20 db VSZP3011 Sarokelem PZ 250 db VSZP6011 Védőháló 16 x 16 x 1 mm (tekercs 1 x 25 m) 1 db Megjegyzés Az egyes tételek fenti standard csomagolása nem minimális rendelési követelmény. Az ügyfél kívánságára kisebb csomagolás is elkészíthető.

26 C3 Esővédő zsalu elemkészlet Esővédő zsalu elemkészlet PZ-C C A C típusú zsalunál a lamellákat a kerethez lamella-tartók és kapcsok rögzítik. A lamella-tartók utólagos lamellarögzítésre is használhatók a zsalu belsejében, ami bármilyen méretű esővédő zsalu gyártását lehetővé teszi (az egyetlen korlátozást az idomhossz jelenti). Kivitel horganyzott acél a keretet a sarokelemekkel szegeccsel összekapcsolt speciális idomok alkotják a lamellákat lamella-tartók és kapcsok rögzítik Figyelmébe ajánljuk Leírás, csomagolás Megjegyzés 1200 mm feletti zsaluszélesség esetén a lamellákat kiegészítő tartókkal kell rögzíteni. A kiegészítő tartók közötti maximális távolság a zsalu belsejében 1200 mm. Maximális zsaluszélesség 5 m, maximális zsalumagasság 2,5 m. Megr. kód Tétel Csom. VSZP1011 Lamella PZ, hosszúság 5 m 10 db VSZP2011 Keret PZ-B (elősajtolt nyílások nélkül), hossz. 5 m 20 db VSZP5011 Lamella-tartó PZ, hosszúság 2,5 m 20 db VSZP5022 Rögzítőkapocs 100 db VSZP3011 Sarokelem PZ 250 db VSZP6011 Védőháló 16 x 16 x 1 mm (tekercs 1 x 25 m) 1 db Az egyes tételek fenti standard csomagolása nem minimális rendelési követelmény. Az ügyfél kívánságára kisebb csomagolás is elkészíthető. Esővédő zsalu elemkészlet PZ-NEREZ C A rozsdamentes esővédő zsalu a PZ-C kivitellel azonos, a lamellákat a kerethez lamella-tartók és kapcsok rögzítik. A lamella-tartó a lamellának a zsalu belsejében való utórögzítéséhez is használható. Kivitel rozsdamentes acél a keretet a sarokelemekkel szegeccsel összekötött speciális idomok alkotják lamellákat lamella-tartók és kapcsok rögzítik Figyelmébe ajánljuk Leírás, csomagolás 1200 mm feletti zsaluszélesség esetén a lamellákat kiegészítő tartókkal kell rögzíteni. A kiegészítő tartók közötti maximális távolság a zsalu belsejében 1200 mm. Maximális zsaluszélesség 5 m, maximális zsalumagasság 2,5 m. Megr. kód Tétel Csomagolás VSZP1012 Lamella PZ-N, hosszúság 5 m 10 db VSZP2012 Keret PZ-N, hosszúság 5 m 20 db VSZP5012 Lamella-tartó PZ-N, hosszúság 2,5 m 20 db VSZP5022 Rögzítőkapocs 100 db VSZP3012 Sarokelem PZ-N 250 db VSZP6012 Védőháló rozsdamentes (tekercs 1x 25 m) 1 db

27 Esővédő zsalu elemkészlet C3 Esővédő zsalu elemkészlet PZ-ALU C Teljes alumínium-kivitelű esővédő zsalu. Kivitel alumínium a keretet speciális idomok alkotják, amelyeket minden sarokban két sarokelem tart össze a lamellák rögzítésére 67 mm osztású keretbetét szolgál Figyelmébe ajánljuk Legfeljebb 2000 x 2000 mm zsaluméretig, nagyobb méretek összeállítása osztott zsaluként. Leírás, csomagolás Megr. kód Tétel Csom. VSZP1014 Lamella PZ-ALU, hosszúság 5 m 10 db VSZP2014 Zsalukeret, sz. 62 mm (zsalumélység), szegély 40 mm, hossz. 5 m 20 db VSZP4014 Keretbetét ALU, hosszúság 2,5 m 20 db VSZP3014 Zsalu sarokelem (előszerelt biztosítócsavarral - 4 db) 250 db VSZP6011 Védőháló 16 x 16 x 1 mm (tekercs 1 x 25 m) 1 db Megjegyzés Az egyes tételek fenti standard csomagolása nem minimális rendelési követelmény. Az ügyfél kívánságára kisebb csomagolás is elkészíthető.

28

29 Szabályzózsalu- szerkezeti elemek C4 Elemrendszer EUR-1 C Az EUR-1 egy univerzális elemes rendszer, amelyből számtalan különféle szerkezet készíthető különféle területen való felhasználásra: klimatizáció, fűtés, légszabályozás, légcsere, légköri tisztaságvédelem, hangszigetelés, légnedvesség-tartalom vizsgálat, poligráfia, szállítás, elektrotechnikai berendezések, de pl. kiállítási standok is. A rendszer alapját különféle méretű és felhasználási típusú húzott alumínium idomok, alumínium sarokelemek és egyéb kiegészítő elem képezi. Az egyszerű szerkezetnek köszönhetően összeállítható belőle a klímaegységek tartószerkezete a fedéssel és motormeghajtás-beépítéssel együtt. Előnyök egyszerű, gyors szerelés aránylag kis tömeg nincs szükség hegesztésre vagy az acélszerkezetek más kötésmódjának alkalmazására a szerkezet szilárd, alaktartó variálható felhasználás csúcsdizájn szállítható eloxált kivitelben RAL színárnyalatokban EUR-1 Fő alkatrészek Alapozó idom ALU Kerületi idom ALU Merevítő idom ALU Sarokelem ALU Sarokelem Nylon (ALU alternatíva) Szereléshez sarokalap acél fekete Elemkészlet MS Tétel P BAS P P A N DS 70 Megr. kód VSSK1414 VSSK1114 VSSK1214 VSSK2114 VSSK2217 VSSK2471 Csomagolás 6 m 6 m 6 m 130 db 200 db 20 db Méret a (mm) Méret b (mm) Méret c (mm)

30 C4 Szabályzózsalu- szerkezeti elemek Elemrendszer EUR-1 C EUR-1 (folytatás) Fő alkatrészek Alapozó idom ALU Kerületi idom ALU Merevítő idom ALU Sarokelem ALU Sarokelem Nylon (ALU alternatíva) Szereléshez sarokalap acél fekete Elemkészlet MS Tétel P BAS P P A N40.25 DS 100 Megr. kód VSSK1424 VSSK1124 VSSK1224 VSSK2124 VSSK2227 VSSK2481 Csomagolás 6 m 6 m 6 m 60 db 125 db 12 db Méret a (mm) Méret b (mm) Méret c (mm) Elemkészlet MS Tétel P BAS P P A N DS 100 Megr. kód VSSK1434 VSSK1134 VSSK1234 VSSK2134 VSSK2237 VSSK2481 Csomagolás 6 m 6 m 6 m 60 db 70 db 12 db Méret a (mm) Méret b (mm) Méret c (mm) Elemkészlet MS Tétel P BAS P P A N DS 100 Megr. kód VSSK1444 VSSK1144 VSSK1244 VSSK2144 VSSK2247 VSSK2481 Csomagolás 6 m 6 m 6 m 130 db 200 db 20 db Méret a (mm) Méret b (mm) Méret c (mm) Példák a felhasználásra Klíma épület tetején Klímaegység félkészáru Hangszigetelés Légtechnikai egység szereléshez előkészítve Klímaegység gyártási fázisban Porlasztásos lakkozáshoz kabin Légtechnikai egység-meghajtó rögzítése Légtechnikai egység melegített levegővel

31 Szabályzózsalu- szerkezeti elemek C4 Elemrendszer EUR-1 - tartozékok C Az EUR-1 egy univerzális elemes rendszer, amely számtalan építési szerkezet és komponens készítését teszi lehetővé a klimatizáció, fűtés, légszabályozás, légcsere, légköri tisztaságvédelem, hangszigetelés, légnedvesség-tartalom vizsgálat, poligráfia, szállítás, elektrotechnikai berendezések, de pl. a kiállítóipar területén való használatra is. A rendszer alapját húzott alumínium idomok és alumínium (nylon) sarokelemek képezik. Ehhez az alaphoz egy sor kiegészítő kapcsolódik, amelyek választéka katalógusunk részét képezi. Előnyök egyszerű, gyors szerelés variálható felhasználás csúcsdizájn professzionális eredmény Alaplemez PTM és befogatása Méret 1000 x 2000 x 25 mm Alaplemez hozzáfogatása az idomhoz Szerkezet felszín 2x alumíniumlemez, vastagság 0,7 mm, ezüst színű, a gyártás folyamán történő károsodás ellen PVC fóliával védett bélés lágyított polisztirol, sűrűség 45 kg/m 3 Hőmérséklet-tartomány C-tól C-ig Nedvességállóság Hangtompítás Megr. kód 72 db ISO 717 szerint VVSK4414 Befogatás módja kerettel P190 lemezfogóval DN40 Anyag ALU nylon + acélbelső Csomagolás 6 m 200 db (süllyesztettfejű csavarral M6 és szegecsanyával együtt) Megr. kód VSSK4424 VSSK4437

32 C4 Szabályzózsalu- szerkezeti elemek Elemrendszer EUR-1 - tartozékok C Felfüggesztés Tétel A 151 N 153 Anyag ALU Nylon Csomagolás 100 db 100 db Megr. kód VSSK4214 VSSK4237 Tétel N 152 N 150 Felfügg. kivitel Normális* Ovális* Anyag Nylon Nylon Csomagolás 50 db 50 db Megr. kód VSSK4227 VSSK4247 Tétel N 148 N 149 Kivitel Normális* Ovális* Anyag Nylon Nylon Csomagolás 50 db 50 db Megr. kód VSSK4267 VSSK4217 * ovális felfüggesztésnél kopik ajtónyitáskor legkevésbé az alsó ajtóél.
