Triplex oldaltámasz. Részletes elemjegyzék. Tartalomjegyzék. Cikkszám Megnevezés / alkalmazás m² kg
|
|
- Márton Magyar
- 9 évvel ezelőtt
- Látták:
Átírás

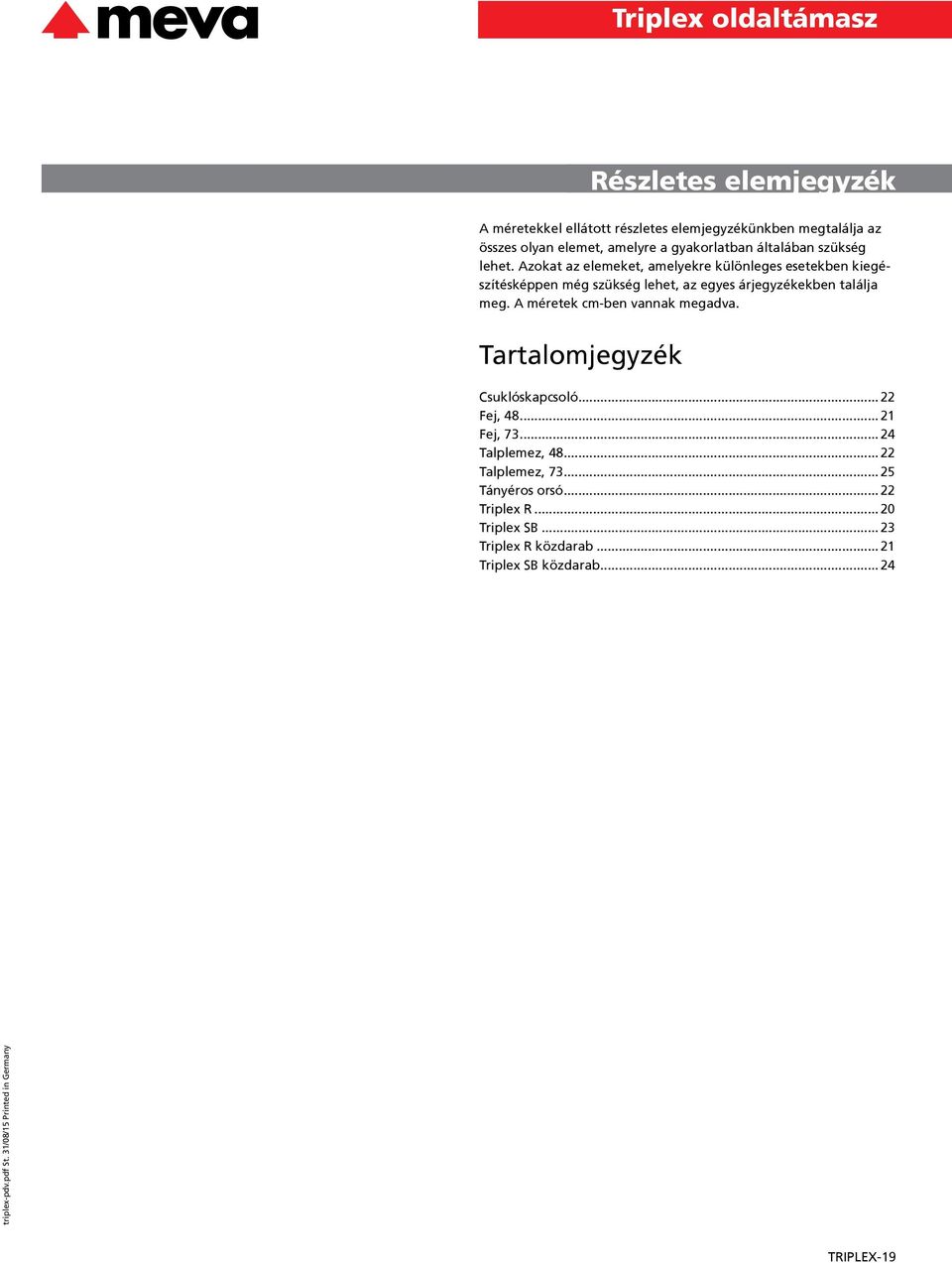

1 Részletes elemjegyzék A méretekkel ellátott részletes elemjegyzékünkben megtalálja az összes olyan elemet, amelyre a gyakorlatban általában szükség lehet. Azokat az elemeket, amelyekre különleges esetekben kiegé szítésképpen még szükség lehet, az egyes árjegyzékekben találja meg. A méretek cm-ben vannak megadva. Tartalomjegyzék Csuklóskapcsoló...22 Fej, Fej, Talplemez, Talplemez, Tányéros orsó...22 Triplex R...20 Triplex SB...23 Triplex R közdarab...21 Triplex SB közdarab...24 TRIPLEX 19

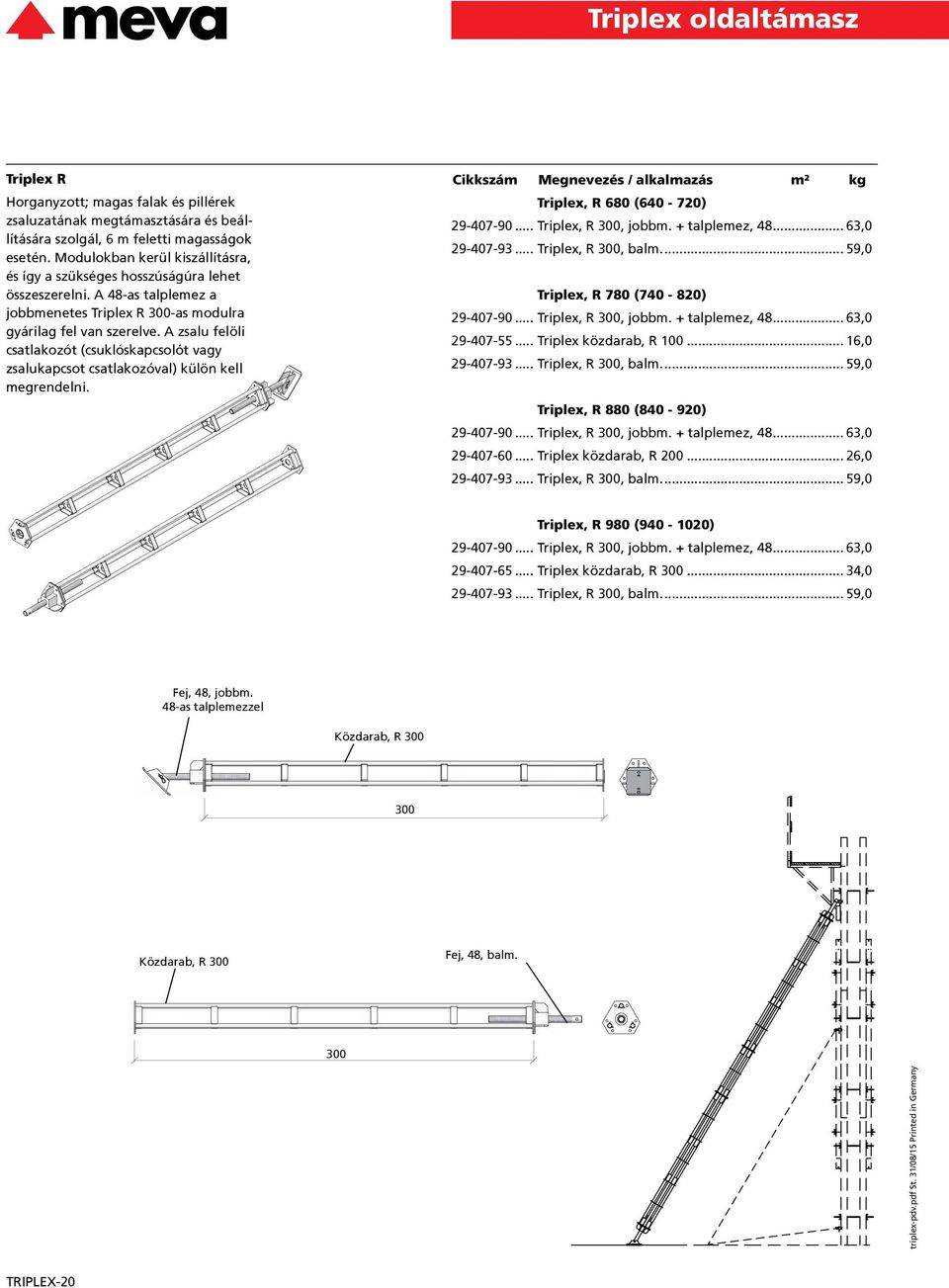

2 Triplex R Horganyzott; magas falak és pillérek zsaluzatának megtámasztására és beál lítására szolgál, 6 m feletti magasságok esetén. Modulokban kerül kiszállításra, és így a szükséges hosszúságúra lehet összeszerelni. A 48-as talplemez a jobbmenetes Triplex R -as modulra gyárilag fel van szerelve. A zsalu felöli csatlakozót (csuklóskapcsolót vagy zsalukapcsot csatlakozóval) külön kell megrendelni. Triplex, R 680 ( ) Triplex, R, jobbm. + talplemez, , Triplex, R, balm... 59,0 Triplex, R 780 ( ) Triplex, R, jobbm. + talplemez, , Triplex közdarab, R , Triplex, R, balm... 59,0 Triplex, R 880 ( ) Triplex, R, jobbm. + talplemez, , Triplex közdarab, R , Triplex, R, balm... 59,0 Triplex, R 980 ( ) Triplex, R, jobbm. + talplemez, , Triplex közdarab, R... 34, Triplex, R, balm... 59,0 Fej, 48, jobbm. 48-as talplemezzel Közdarab, R Közdarab, R Fej, 48, balm. TRIPLEX 20
3 Triplex oldaltámasz Triplex R közdarab Cikkszám Horganyzott; különböző hosszúságú alapelemek Triplex R modulok össze állításához, csőátmérő 33,7 mm. Az összeszereléshez szükséges kapcsolóe lemek (M16x40-es hatlapfejű csavar és M16-os záróanya) tartozékként mellékelve vannak Triplex közdarab, R ,5 Megnevezés / alkalmazás m² kg Triplex közdarab, R , Triplex közdarab, R , Triplex közdarab, R... 34, x 17 mm Kimerevítés 100 Cső, 33,7 mm 50 Központosítócső, 89 mm Fej, 48 Cikkszám Horganyzott; állítható orsóval ( 48,3 mm). Állítási tartomány 40 cm. Az összeszereléshez egy jobbmene tes és egy balmenetes 48-as fejre van szükség. A jobbmenetes 48-as fejhez 6 darab M16-os csavar és 6 darab M16-os anya van mellékelve Fej, 48, balm... 16,0 m² kg Fej, 48, jobbm... 16,0 Menetes orsó, 48,3 mm (fekete) 70 triplex-pdv.pdf St. 13/11/14 Printed in Germany Megnevezés / alkalmazás 18,5 mm 3,5 Menetes orsó, 48,3 mm (ezüst) Központosítócső 3,5 70 TRIPLEX 21

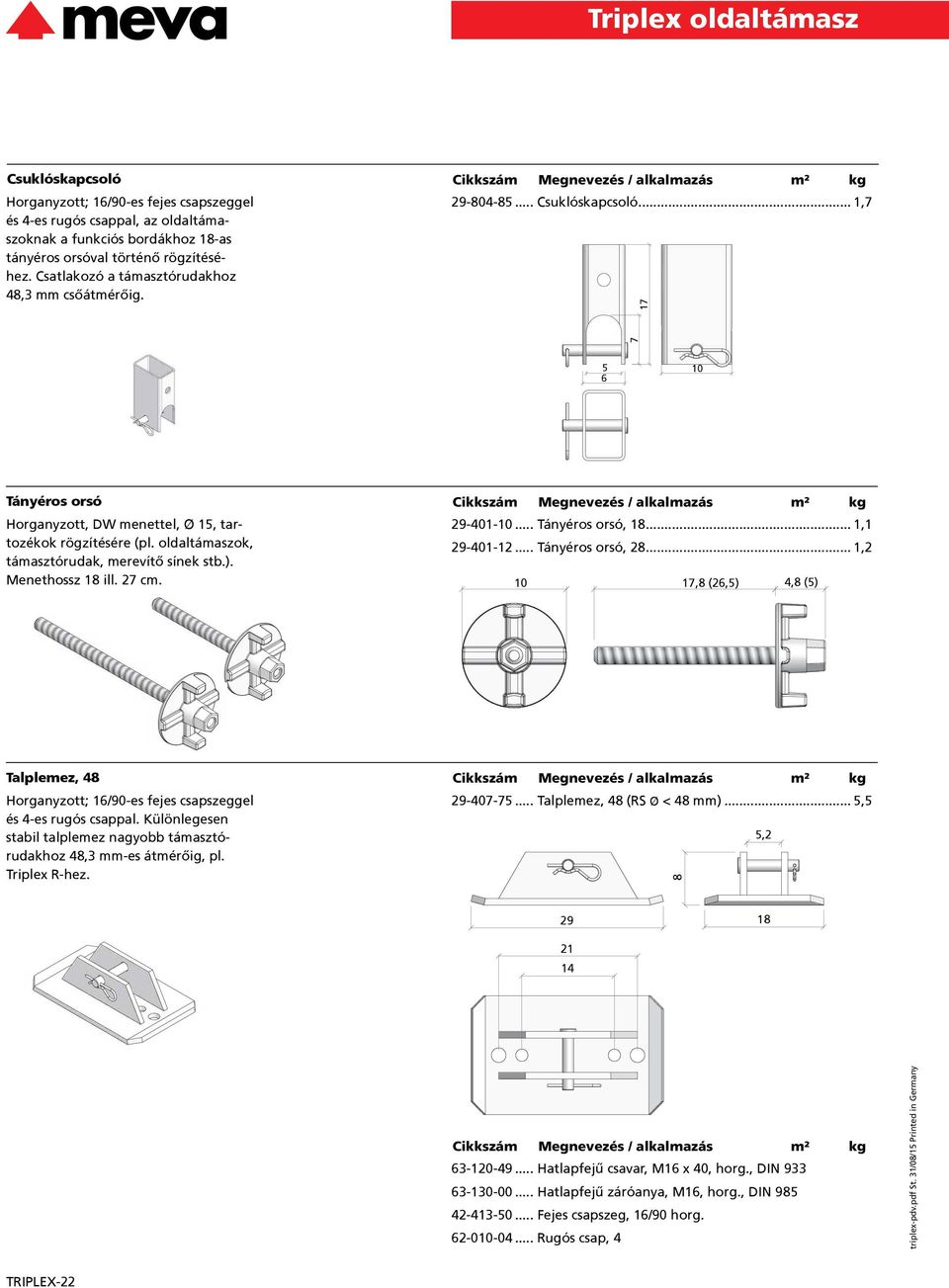

4 Csuklóskapcsoló Horganyzott; 16/90-es fejes csapszeggel és 4-es rugós csappal, az oldaltáma szoknak a funkciós bordákhoz 18-as tányéros orsóval történő rögzítésé hez. Csatlakozó a támasztórudakhoz 48,3 mm csőátmérőig Csuklóskapcsoló... 1, Tányéros orsó Horganyzott, DW menettel, 15, tar tozékok rögzítésére (pl. oldaltámaszok, támasztórudak, merevítő sínek stb.). Menethossz 18 ill. 27 cm Tányéros orsó, , Tányéros orsó, , ,8 (26,5) 4,8 (5) Talplemez, 48 Horganyzott; 16/90-es fejes csapszeggel és 4-es rugós csappal. Különlegesen stabil talplemez nagyobb támasztó rudakhoz 48,3 mm-es átmérőig, pl. Triplex R-hez Talplemez, 48 (RS < 48 mm)... 5,5 5, Hatlapfejű csavar, M16 x 40, horg., DIN Hatlapfejű záróanya, M16, horg., DIN Fejes csapszeg, 16/90 horg Rugós csap, 4 TRIPLEX 22

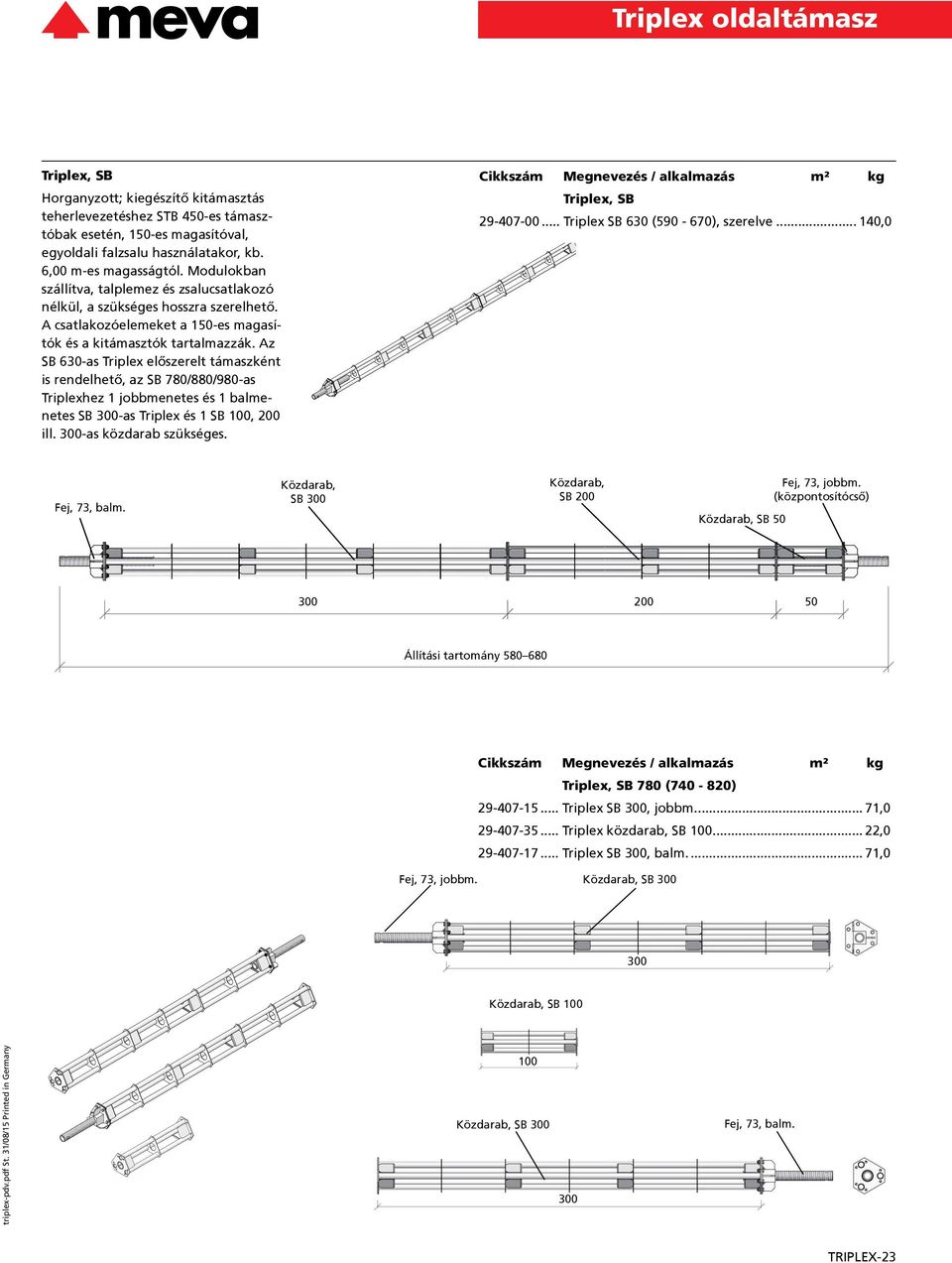

5 Triplex, SB Horganyzott; kiegészítő kitámasztás teherlevezetéshez STB 450-es támasz tóbak esetén, 150-es magasítóval, egyoldali falzsalu használatakor, kb. 6,00 m-es magasságtól. Modulokban szállítva, talplemez és zsalucsatlakozó nélkül, a szükséges hosszra szerelhető. A csatlakozóelemeket a 150-es magasí tók és a kitámasztók tartalmazzák. Az SB 630-as Triplex előszerelt támaszként is rendelhető, az SB 780/880/980-as Triplexhez 1 jobbmenetes és 1 balme netes SB -as Triplex és 1 SB 100, 200 ill. -as közdarab szükséges. Triplex, SB Triplex SB 630 ( ), szerelve ,0 Fej, 73, balm. Közdarab, SB Közdarab, SB 200 Közdarab, SB 50 Fej, 73, jobbm. (központosítócső) Állítási tartomány Triplex, SB 780 ( ) Triplex SB, jobbm... 71, Triplex közdarab, SB , Triplex SB, balm... 71,0 Fej, 73, jobbm. Közdarab, SB Közdarab, SB Közdarab, SB Fej, 73, balm. TRIPLEX 23

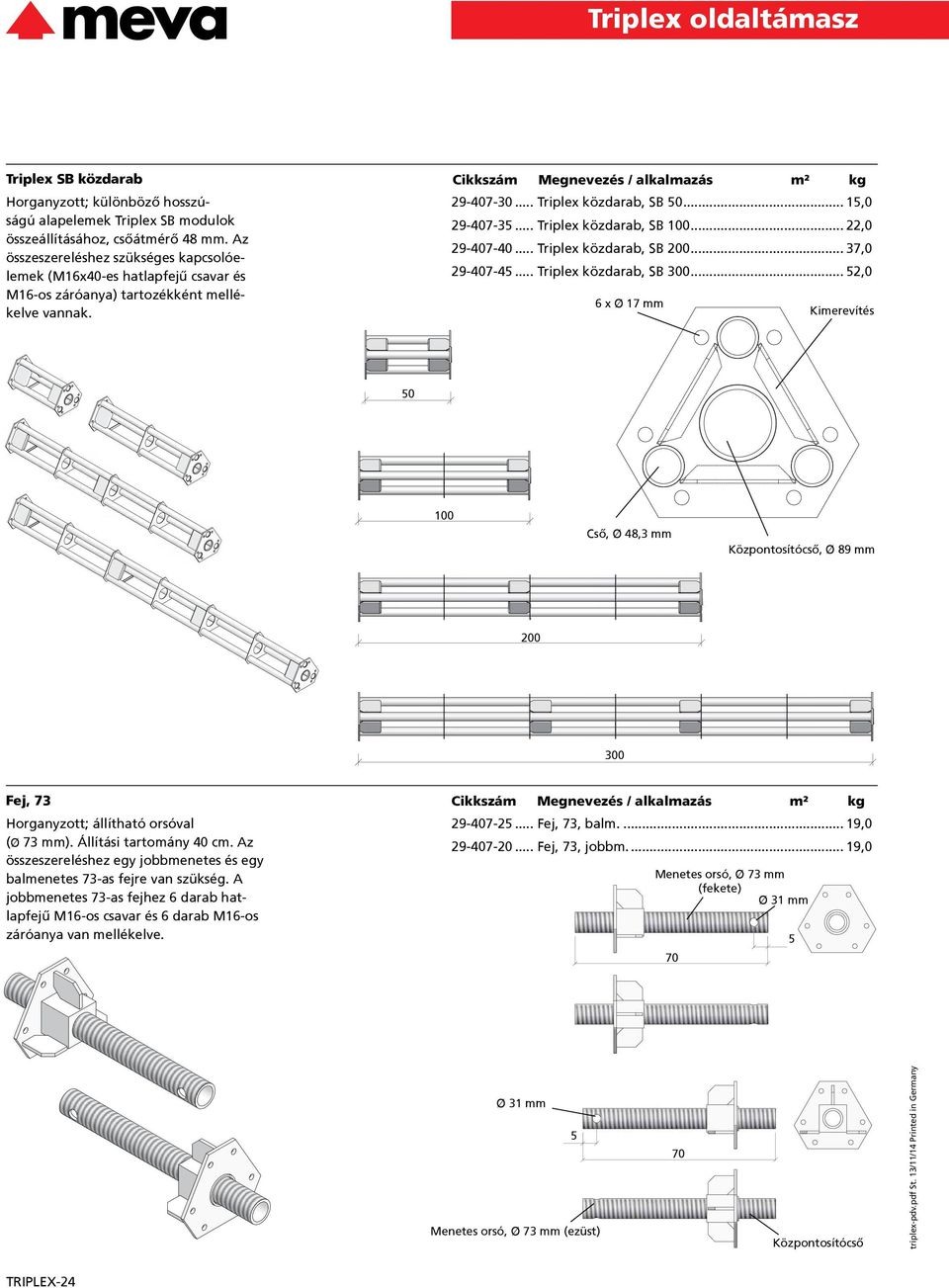

6 Triplex SB közdarab Horganyzott; különböző hosszú ságú alapelemek Triplex SB modulok összeállításához, csőátmérő 48 mm. Az összeszereléshez szükséges kapcsolóe lemek (M16x40-es hatlapfejű csavar és M16-os záróanya) tartozékként mellé kelve vannak Triplex közdarab, SB , Triplex közdarab, SB , Triplex közdarab, SB , Triplex közdarab, SB... 52,0 6 x 17 mm Kimerevítés Cső, 48,3 mm Központosítócső, 89 mm 200 Fej, 73 Horganyzott; állítható orsóval ( 73 mm). Állítási tartomány 40 cm. Az összeszereléshez egy jobbmenetes és egy balmenetes 73-as fejre van szükség. A jobbmenetes 73-as fejhez 6 darab hat lapfejű M16-os csavar és 6 darab M16-os záróanya van mellékelve Fej, 73, balm... 19, Fej, 73, jobbm... 19,0 Menetes orsó, 73 mm (fekete) 31 mm mm Menetes orsó, 73 mm (ezüst) 5 70 Központosítócső triplex-pdv.pdf St. 13/11/14 Printed in Germany TRIPLEX 24

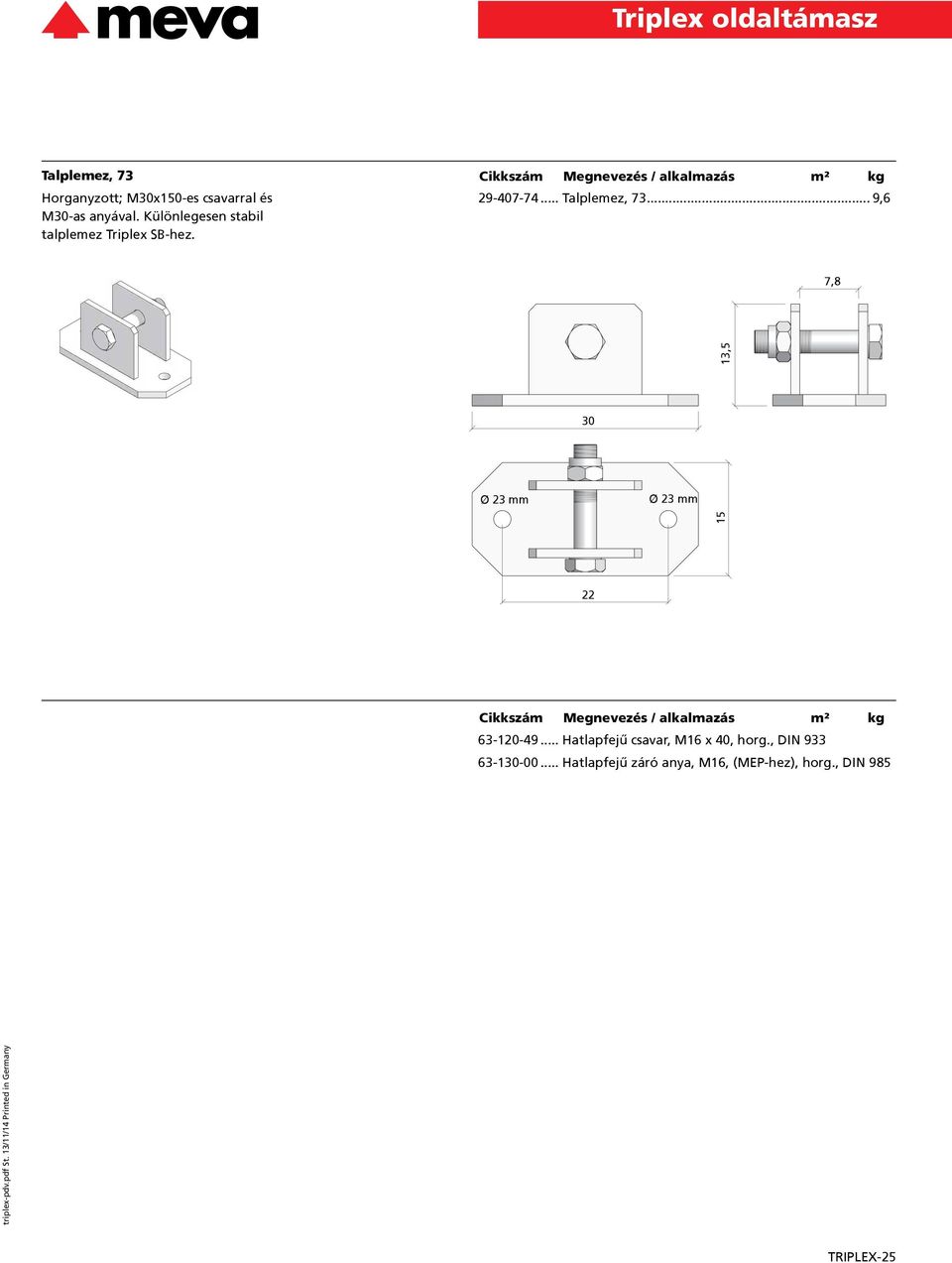

7 Talplemez, 73 Horganyzott; M30x150-es csavarral és M30-as anyával. Különlegesen stabil talplemez Triplex SB-hez Talplemez, ,6 7, mm Hatlapfejű csavar, M16 x 40, horg., DIN Hatlapfejű záró anya, M16, (MEP-hez), horg., DIN 985 triplex-pdv.pdf St. 13/11/14 Printed in Germany 15 13,5 23 mm 22 TRIPLEX 25

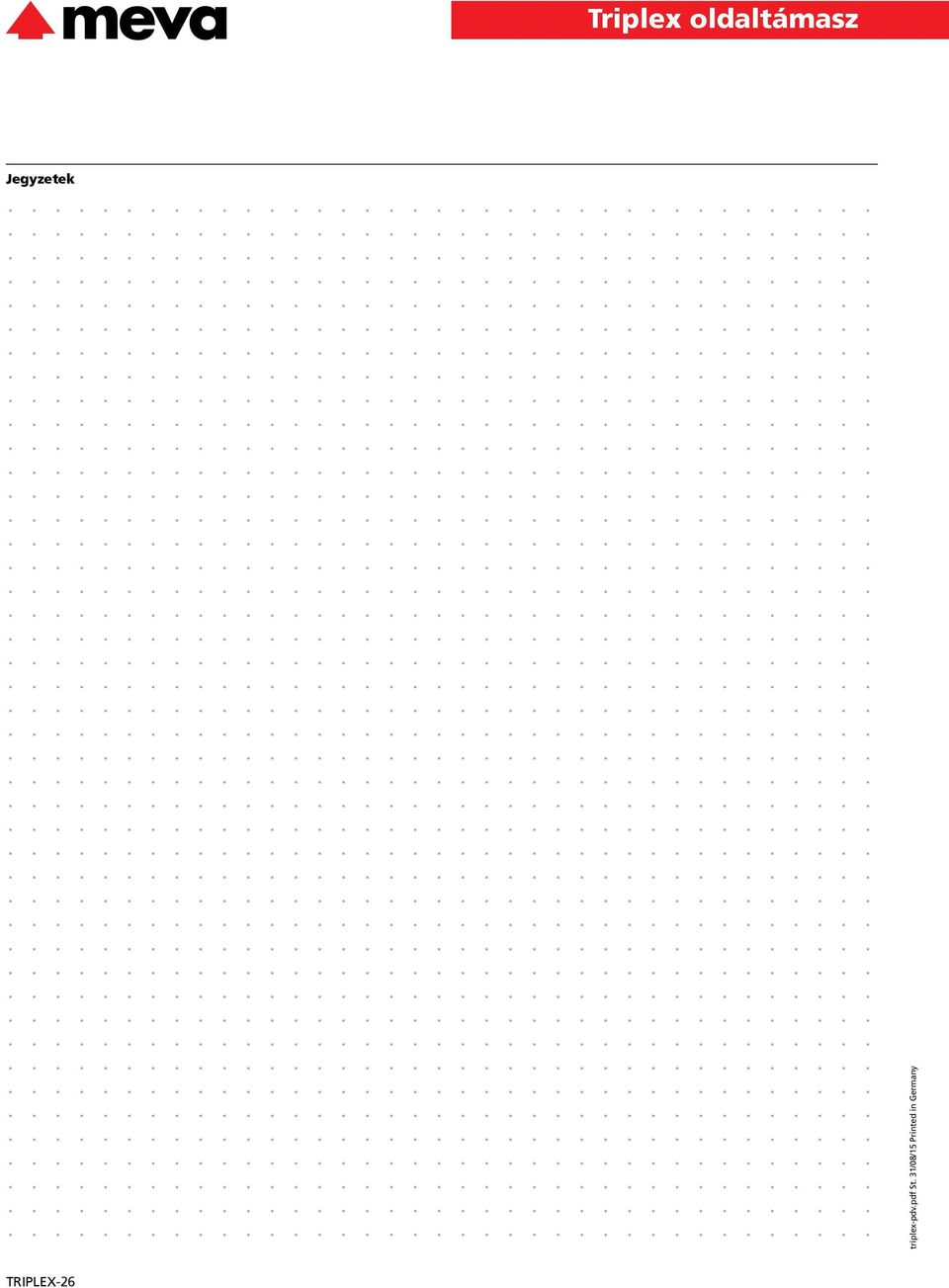

8 Jegyzetek TRIPLEX 26

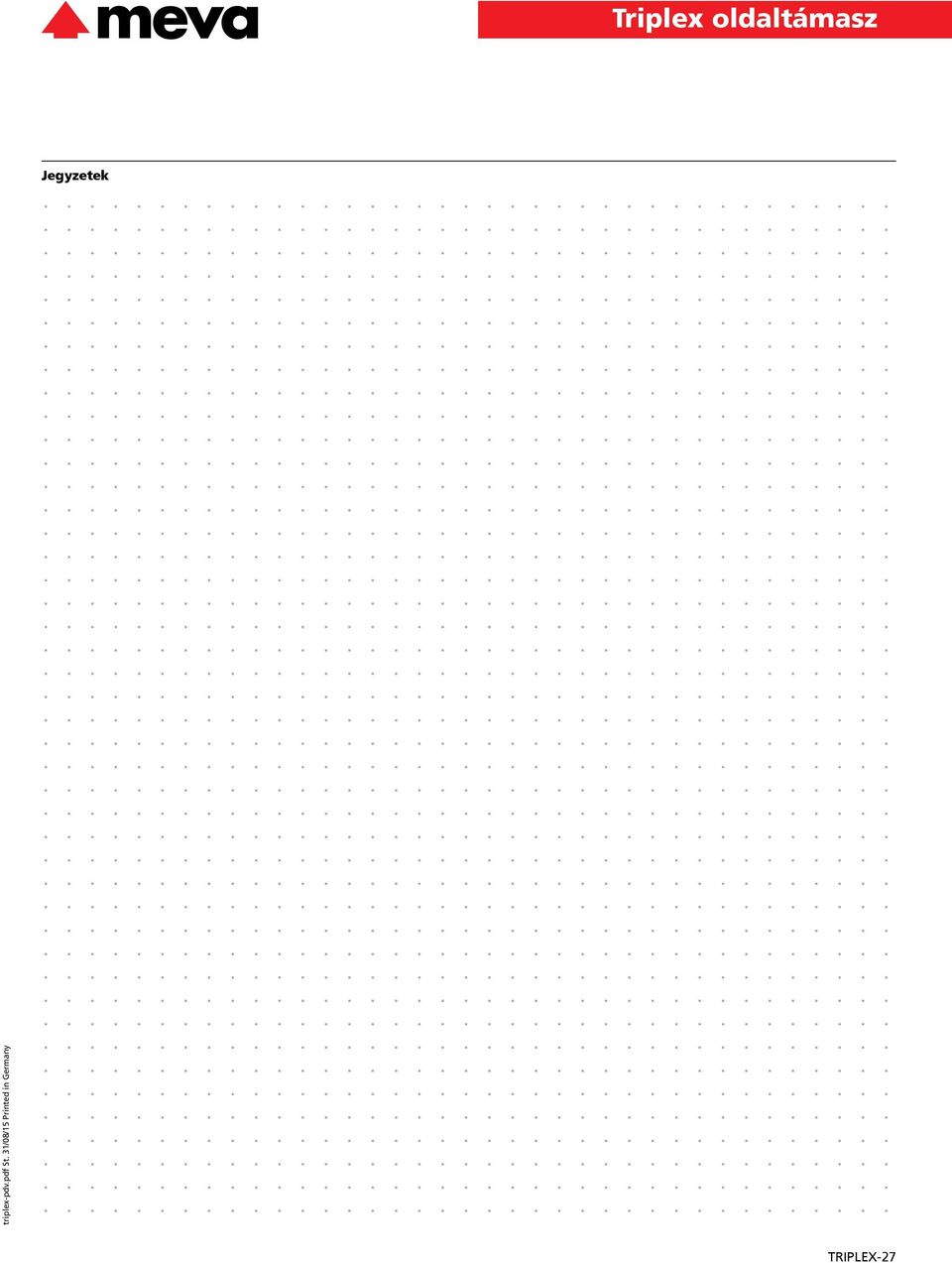

9 Jegyzetek TRIPLEX 27

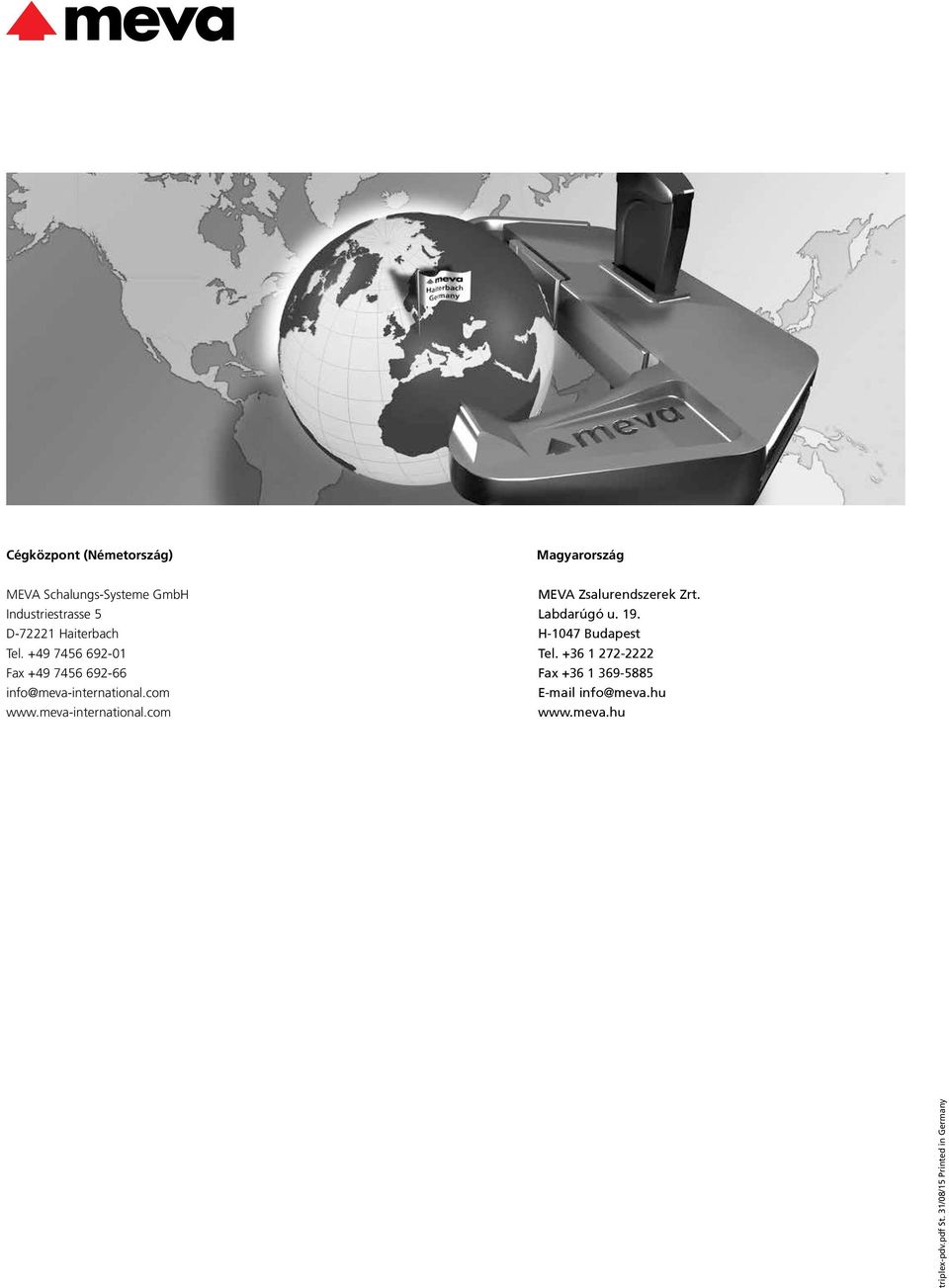

10 Cégközpont (Németország) Magyarország MEVA Schalungs-Systeme GmbH Industriestrasse 5 D Haiterbach Tel Fax info@meva-international.com MEVA Zsalurendszerek Zrt. Labdarúgó u. 19. H-1047 Budapest Tel Fax info@meva.hu
