Dübel áttekintés. - Általános rögzítések. - Acéldübelek. Dübelek. Tel Fax /1. Rézdübel 7/5 oldal. K2 dübel 7/5 oldal

Átírás

1 Dübel áttekintés Dübelek - Általános rögzítések K2 dübel 7/5 oldal Rézdübel 7/5 oldal UVD dübel 7/6 oldal UX dübel 7/6 oldal SX dübel 7/7 oldal SXR dübel 7/7 oldal LB dübel 7/8 oldal GB dübel 7/8 oldal - Acéldübelek TSM betoncsavar 7/9 oldal FAZ II alapcsavar 7/11 oldal FBN II alapcsavar 7/12 oldal EA II feszítődübel 7/13 oldal FDN plafonszeg 7/14 oldal ED betonszeg 7/14 oldal Tel Fax /1

2 - Vegyi rögzítések FHB II ragasztott dübel 7/15 oldal FIS A ill. RG M horgonyszár 7/16 oldal FHB II ragasztópatron 7/18 oldal R M ragasztópatron 7/18 oldal FIS HB 345 S injektáló ragasztó 7/19 oldal FIS V / VW injektáló ragasztó 7/20 oldal FIS SB Superbond injektáló ragasztó 7/21 oldal Tartozékok 7/22 oldal - Üreges rögzítések FHY födémdübel 7/23 oldal Billenődübel 7/24 oldal HM fém gipszkartondübel 7/25 oldal GK, GKM, GKS fém gipszkartondübel 7/25 oldal Szárnyas műanyag gipszkartondübel 7/25 oldal Tartozékok 7/25 oldal 7/2 Tel Fax

3 Dübel áttekintés Megnevezés Jóváhagyás Szerkezet Nyomott zónában ellenőrzött (repedésmentes normál beton) húzott zóna, nem bizonyított (repedezett normál beton) Euro-jóváhagyással (ETA) Rozsdamentes kivitel Beton Természetes kő Tömör tégla Tömör mészkő Tömör kő (BMS) Gázbeton (porózus beton) Gipsz tömör fal Üreges tégla Üreges mészkő Üreges mennyezet Gipszkarton lapok, rostos cementlapok Fémprofil, trapézlemez Általános rögzítés K2-műanyag dübel Rézdübel MU-dübel LB-dübel Nagy szilárdságú rögzítés / acélhorgony TSM betoncsavar FAZ II alapcsavar FBN II dübel EA II beütődübel Nagyterhelésű rögzítések RG M horgonyszár FHB II ragasztott dübel Ragasztott rögzítések FIS - A Szitahüvely 1 Üreges rögzítések FHY födémdübel Billenődübel x x x x x x x Rögzítőkészletek WC-rögzítő készlet Heveder csavar készlet Szerelőkészlet Rögzítések fűtőtestekhez Radiátorrögzítők 1 alkalmazható megkötéssel alkalmazható meglévő meglévő falazatban Tel Fax /3

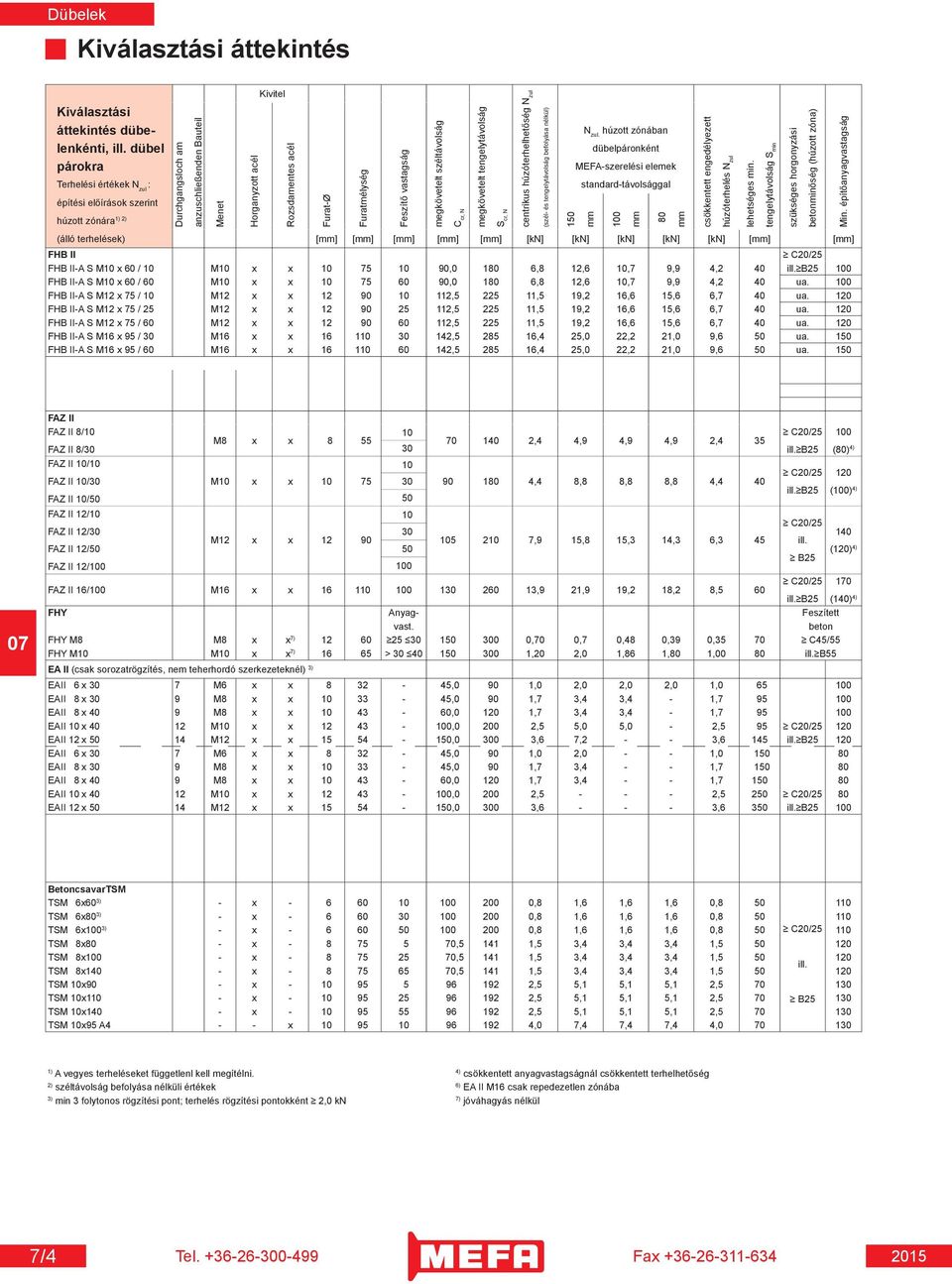

4 Kiválasztási áttekintés Kiválasztási áttekintés dübelenkénti, ill. dübel párokra Terhelési értékek N zul : építési előírások szerint 1) 2) húzott zónára Durchgangsloch am anzuschließenden Bauteil Menet Horganyzott acél Kivitel Rozsdamentes acél Furat-Ø Furatmélység Feszítő vastagság megkövetelt széltávolság C cr, N megkövetelt tengelytávolság S cr, N centrikus húzóterhelhetőség N zul (szél- és tengelytávolság befolyása nélkül) 150 N zul. húzott zónában dübelpáronként MEFA-szerelési elemek standard-távolsággal (álló terhelések) [mm] [mm] [mm] [mm] [mm] [kn] [kn] [kn] [kn] [kn] [mm] [mm] FHB II C20/25 FHB II-A S M10 x 60 / 10 M10 x x , ,8 12,6 10,7 9,9 4,2 40 ill. B FHB II-A S M10 x 60 / 60 M10 x x , ,8 12,6 10,7 9,9 4,2 40 ua. 100 FHB II-A S M12 x 75 / 10 M12 x x , ,5 19,2 16,6 15,6 6,7 40 ua. 120 FHB II-A S M12 x 75 / 25 M12 x x , ,5 19,2 16,6 15,6 6,7 40 ua. 120 FHB II-A S M12 x 75 / 60 M12 x x , ,5 19,2 16,6 15,6 6,7 40 ua. 120 FHB II-A S M16 x 95 / 30 M16 x x , ,4 25,0 22,2 21,0 9,6 50 ua. 150 FHB II-A S M16 x 95 / 60 M16 x x , ,4 25,0 22,2 21,0 9,6 50 ua. 150 mm 100 mm 80 mm csökkentett engedélyezett húzóterhelés N zul lehetséges min. tengelytávolság S min szükséges horgonyzási betonminőség (húzott zóna) Min. építőanyagvastagság FAZ II FAZ II 8/10 FAZ II 8/30 FAZ II 10/10 FAZ II 10/30 FAZ II 10/50 FAZ II 12/10 FAZ II 12/30 FAZ II 12/50 FAZ II 12/100 M8 x x 8 55 M10 x x M12 x x ,4 4,9 4,9 4,9 2, ,4 8,8 8,8 8,8 4, ,9 15,8 15,3 14,3 6,3 45 C20/ FAZ II 16/100 M16 x x ,9 21,9 19,2 18,2 8,5 60 ill. B25 (140) 4) FHY Anyag- Feszített vast. beton FHY M8 M8 x x 7) ,70 0,7 0,48 0,39 0,35 70 C45/55 FHY M10 M10 x x 7) > ,20 2,0 1,86 1,80 1,00 80 ill. B55 EA II (csak sorozatrögzítés, nem teherhordó szerkezeteknél) 3) EAII 6 x 30 7 M6 x x ,0 90 1,0 2,0 2,0 2,0 1, EAII 8 x 30 9 M8 x x ,0 90 1,7 3,4 3,4-1, EAII 8 x 40 9 M8 x x , ,7 3,4 3,4-1, EAII 10 x M10 x x , ,5 5,0 5,0-2,5 95 C20/ EAII 12 x M12 x x , ,6 7, ,6 145 ill. B EAII 6 x 30 7 M6 x x ,0 90 1,0 2, , EAII 8 x 30 9 M8 x x ,0 90 1,7 3, , EAII 8 x 40 9 M8 x x , ,7 3, , EAII 10 x M10 x x , , ,5 250 C20/25 80 EAII 12 x M12 x x , , ,6 350 ill. B C20/25 ill. B25 C20/25 ill. B25 C20/25 ill. B (80) 4) 120 (100) 4) 140 (120) 4) BetoncsavarTSM TSM 6x60 3) - x ,8 1,6 1,6 1,6 0, TSM 6x80 3) - x ,8 1,6 1,6 1,6 0, TSM 6x100 3) - x ,8 1,6 1,6 1,6 0,8 50 C20/ TSM 8x80 - x , ,5 3,4 3,4 3,4 1, TSM 8x100 - x , ,5 3,4 3,4 3,4 1, ill. TSM 8x140 - x , ,5 3,4 3,4 3,4 1, TSM 10x90 - x ,5 5,1 5,1 5,1 2, TSM 10x110 - x ,5 5,1 5,1 5,1 2,5 70 B TSM 10x140 - x ,5 5,1 5,1 5,1 2, TSM 10x95 A4 - - x ,0 7,4 7,4 7,4 4, ) A vegyes terheléseket függetlenl kell megítélni. 4) csökkentett anyagvastagságnál csökkentett terhelhetőség 2) széltávolság befolyása nélküli értékek 6) EA II M16 csak repedezetlen zónába 3) min 3 folytonos rögzítési pont; terhelés rögzítési pontokként 2,0 kn 7) jóváhagyás nélkül 7/4 Tel Fax

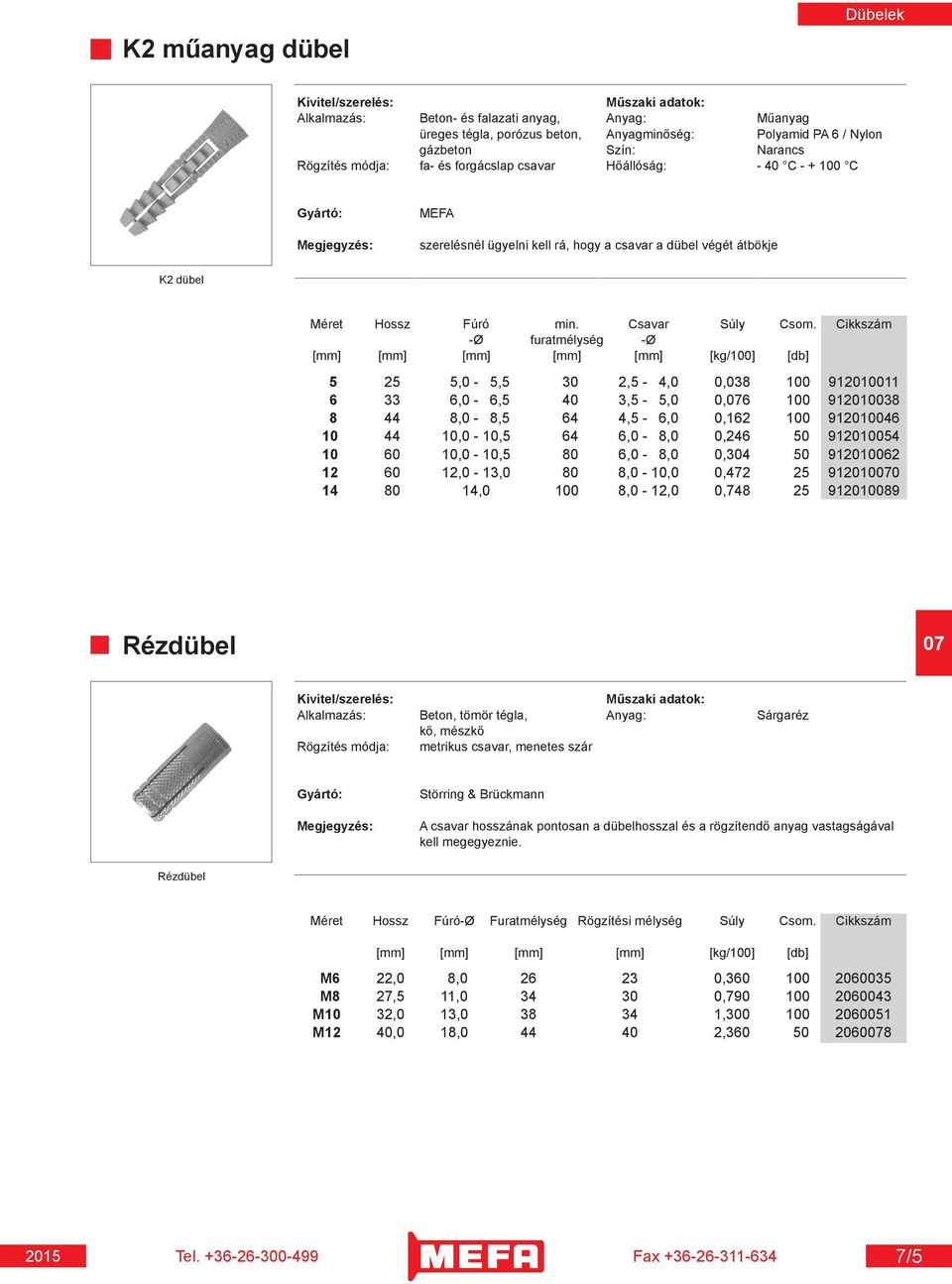

5 K2 műanyag dübel Dübelek Alkalmazás: Beton- és falazati anyag, Anyag: Műanyag üreges tégla, porózus beton, Anyagminőség: Polyamid PA 6 / Nylon gázbeton Szín: Narancs Rögzítés módja: fa- és forgácslap csavar Hőállóság: - 40 C C MEFA szerelésnél ügyelni kell rá, hogy a csavar a dübel végét átbökje K2 dübel Méret Hossz Fúró min. Csavar Súly Csom. Cikkszám -Ø furatmélység -Ø [mm] [mm] [mm] [mm] [mm] [kg/100] [db] ,0-5,5 30 2,5-4,0 0, ,0-6,5 40 3,5-5,0 0, ,0-8,5 64 4,5-6,0 0, ,0-10,5 64 6,0-8,0 0, ,0-10,5 80 6,0-8,0 0, ,0-13,0 80 8,0-10,0 0, , ,0-12,0 0, Rézdübel Alkalmazás: Beton, tömör tégla, Anyag: Sárgaréz kő, mészkő Rögzítés módja: metrikus csavar, menetes szár Störring & Brückmann A csavar hosszának pontosan a dübelhosszal és a rögzítendő anyag vastagságával kell megegyeznie. Rézdübel Méret Hossz Fúró-Ø Furatmélység Rögzítési mélység Súly Csom. Cikkszám [mm] [mm] [mm] [mm] [kg/100] [db] M6 22,0 8, , M8 27,5 11, , M10 32,0 13, , M12 40,0 18, , Tel Fax /5

6 UVD univerzális dübel Alkalmazás: Beton- és falazati anyag, Anyag: Műanyag üreges tégla, porózus beton, Anyagminőség: Polyamid PA 6 / Nylon gázbeton, terméskő, mészkő Szín: szürke Rögzítés módja: fa- és forgácslap csavar Fischer UVD dübel Méret Hossz Fúró min. Súly Csom. Cikkszám -Ø furatmélység [mm] [mm] [mm] [mm] [kg/100] [db] UVD 6x UVD 8x UVD 10x UVD 12x UX univerzális dübel Alkalmazás: Beton, tömör tégla, üreges Anyag: Műanyag anyagok, kő, mészkő Szín: szürke Rögzítés módja: fa- és forgácslap csavar tőcsavar UX dübel Fischer Átmenőszereléssel (perem nélküli) alkalmazható Biztos csomóképződés minden üreges anyagban és erős terpesztés tömör építőanyagokban Méret Hossz Fúró-Ø min. facsavar Súly Csom. Cikkszám furatmélység mérete [mm] [mm] [mm] [mm] [kg/50] [db] UX 6x , UX 6x , UX 8x ,0 60 4, UX 10x , UX 12x , UX 14x , /6 Tel Fax

7 SX dübel - négyirányú terpesztődübel Dübelek Alkalmazás: Beton, tömör tégla, üreges Anyag: Műanyag anyagok, kő, mészkő Szín: szürke Rögzítés módja: fa- és forgácslap csavar tőcsavar SX dübel Fischer Elő- és átmenőszereléshez A csavar becsavarásakor a dübel négy irányba terpeszt, ezáltal biztosítva a maximális kihúzóerőt A 10x80-as üreges építőanyagokhoz is alkalmazható Méret Hossz Fúró-Ø min. facsavar Súly Csom. Cikkszám furatmélység mérete [mm] [mm] [mm] [mm] [kg/db [db] SX 6x , , SX 8x ,0 50 4,5-6 0, SX 10x , , SXR rögzítődübel csavarral Alkalmazás: Beton, tömör tégla, Anyag: Műanyag / acél kő, mészkő Szín: szürke Rögzítés módja: hatlapfejű csavar (mellékelve) SXR dübel Fischer Átmenőszereléssel alkalmazható Tűzeseti bevizsgálással rendelkezik! Egyéb méretek, illetve rozsdamentes változat kérésre! Méret Hossz Fúró-Ø min. min. rögzítési Súly Csom. Cikkszám furatmélység mélység [mm] [mm] [mm] [mm] [kg/50] [db] SXR 10x , SXR 10x , SXR 10x , SXR 10x , SXR 10x , SXR 10x , Tel Fax /7

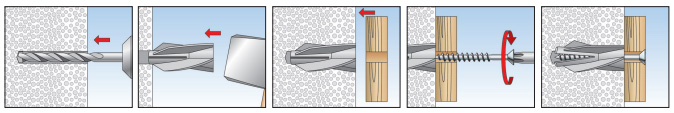

8 LB terpeszdübel Alkalmazás: Könnyűszerkezet (gázbeton) Anyag: acél beton, tömör kő, Felület: horganyzott, sárga zsalukő Rögzítés módja: tőcsavar, faforgács csavar LB dübel Atlas Gáz- és könnyűbeton: Az LB- Dübel alacsony szilárdságú anyagokba előfúrás nélkül beüthető * * 60 mm hossznál elő kell fúrni (Ø 6 mm) Beton, tömör kő, zsalukő: előfúrni, dübelt behelyezni, csavart rögzíteni, ezáltal a dübel kiterpeszt az üregben. Fúró-Ø az alapanyag szilárdságától függ. Minimális rögzítési mélység = dübelhossz. Méret Hossz Fúró-Ø min. Csavar-Ø Súly Csom. Cikkszám furatmélység [mm] [mm] [mm] [mm] [mm] [kg/100] [db] ,0-9,0 40 5,0-6,0 0, ,0-12,0 48 6,0-8,0 0, * 60 10,0-12,0 70 6,0-8,0 0, * 60 12,0-14,0 70 9,0-10,0 1, GB gázbetondübel Alkalmazás: gázbeton, Anyag: Műanyag / Pa, nylon Szín: szürke Rögzítés módja: fa- és forgácslap csavar Fischer GB dübel Csak előszereléssel alkalmazható Sima fúrást alkalmazzunk A GB14 engedélyezett repedéses gázbetonba is! Méret Hossz Fúró-Ø min. min. rögzítési Súly Csom. Cikkszám furatmélység mélység [mm] [mm] [mm] [mm] [kg/50] [db] GB , GB , GB , /8 Tel Fax

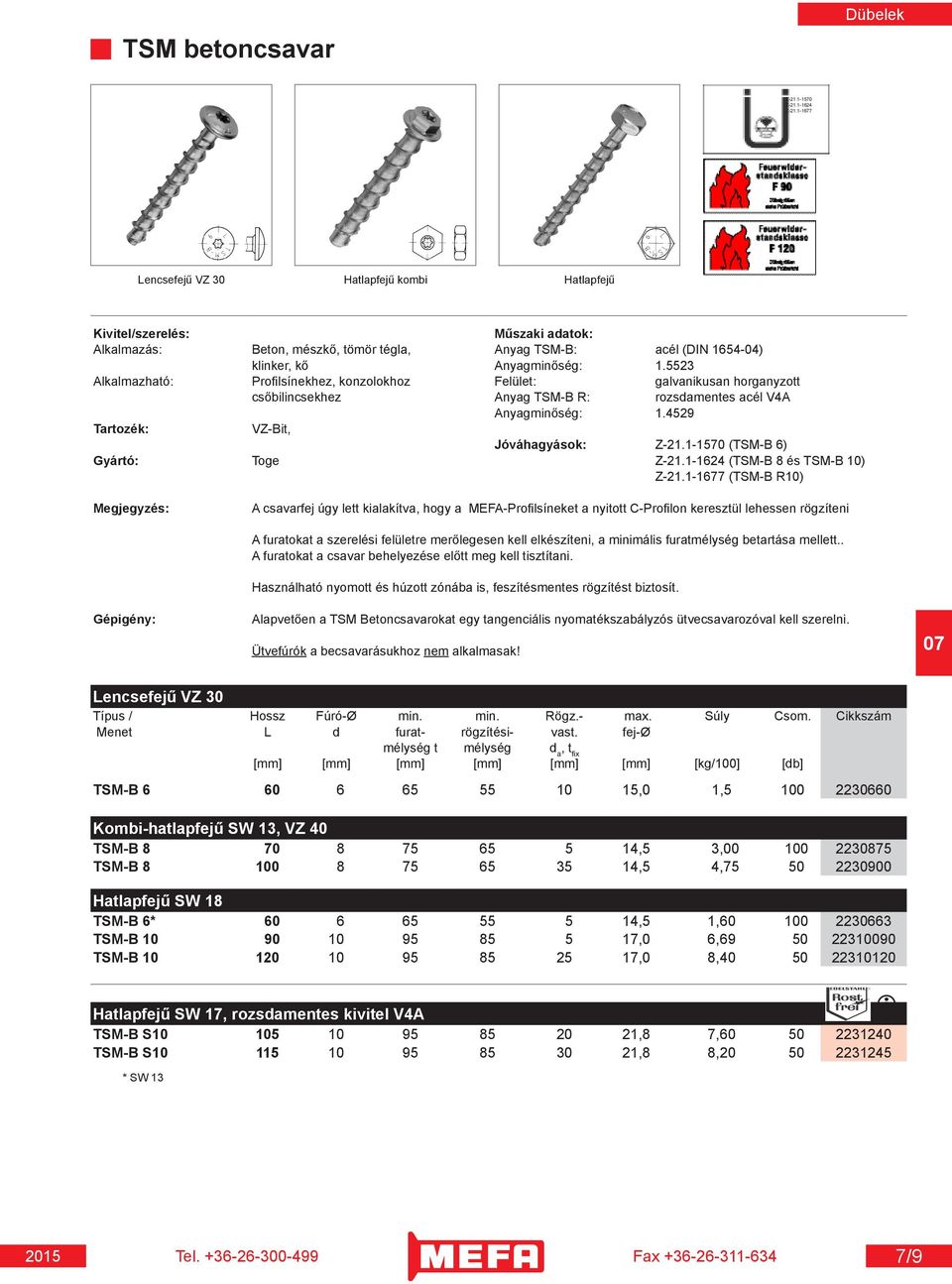

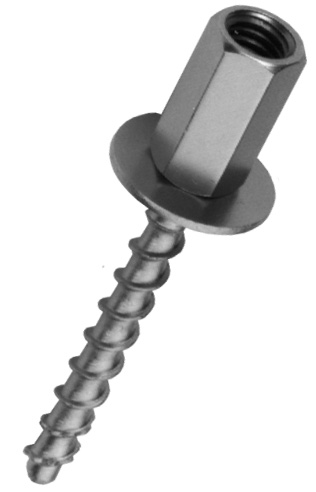

9 TSM betoncsavar Dübelek Z Z Z Lencsefejű VZ 30 Hatlapfejű kombi Hatlapfejű Alkalmazás: Beton, mészkő, tömör tégla, Anyag TSM-B: acél (DIN ) klinker, kő Anyagminőség: Alkalmazható: Profilsínekhez, konzolokhoz Felület: galvanikusan horganyzott csőbilincsekhez Anyag TSM-B R: rozsdamentes acél V4A Anyagminőség: Tartozék: VZ-Bit, Jóváhagyások: Z (TSM-B 6) Toge Z (TSM-B 8 és TSM-B 10) Z (TSM-B R10) A csavarfej úgy lett kialakítva, hogy a MEFA-Profilsíneket a nyitott C-Profilon keresztül lehessen rögzíteni Gépigény: A furatokat a szerelési felületre merőlegesen kell elkészíteni, a minimális furatmélység betartása mellett.. A furatokat a csavar behelyezése előtt meg kell tisztítani. Használható nyomott és húzott zónába is, feszítésmentes rögzítést biztosít. Alapvetően a TSM Betoncsavarokat egy tangenciális nyomatékszabályzós ütvecsavarozóval kell szerelni. Ütvefúrók a becsavarásukhoz nem alkalmasak! Lencsefejű VZ 30 Típus / Hossz Fúró-Ø min. min. Rögz.- max. Súly Csom. Cikkszám Menet L d furat- rögzítési- vast. fej-ø mélység t mélység d a, t fix [mm] [mm] [mm] [mm] [mm] [mm] [kg/100] [db] TSM-B ,0 1, Kombi-hatlapfejű SW 13, VZ 40 TSM-B ,5 3, TSM-B ,5 4, Hatlapfejű SW 18 TSM-B 6* ,5 1, TSM-B ,0 6, TSM-B ,0 8, Hatlapfejű SW 17, rozsdamentes kivitel V4A TSM-B S ,8 7, TSM-B S ,8 8, * SW 13 Tel Fax /9

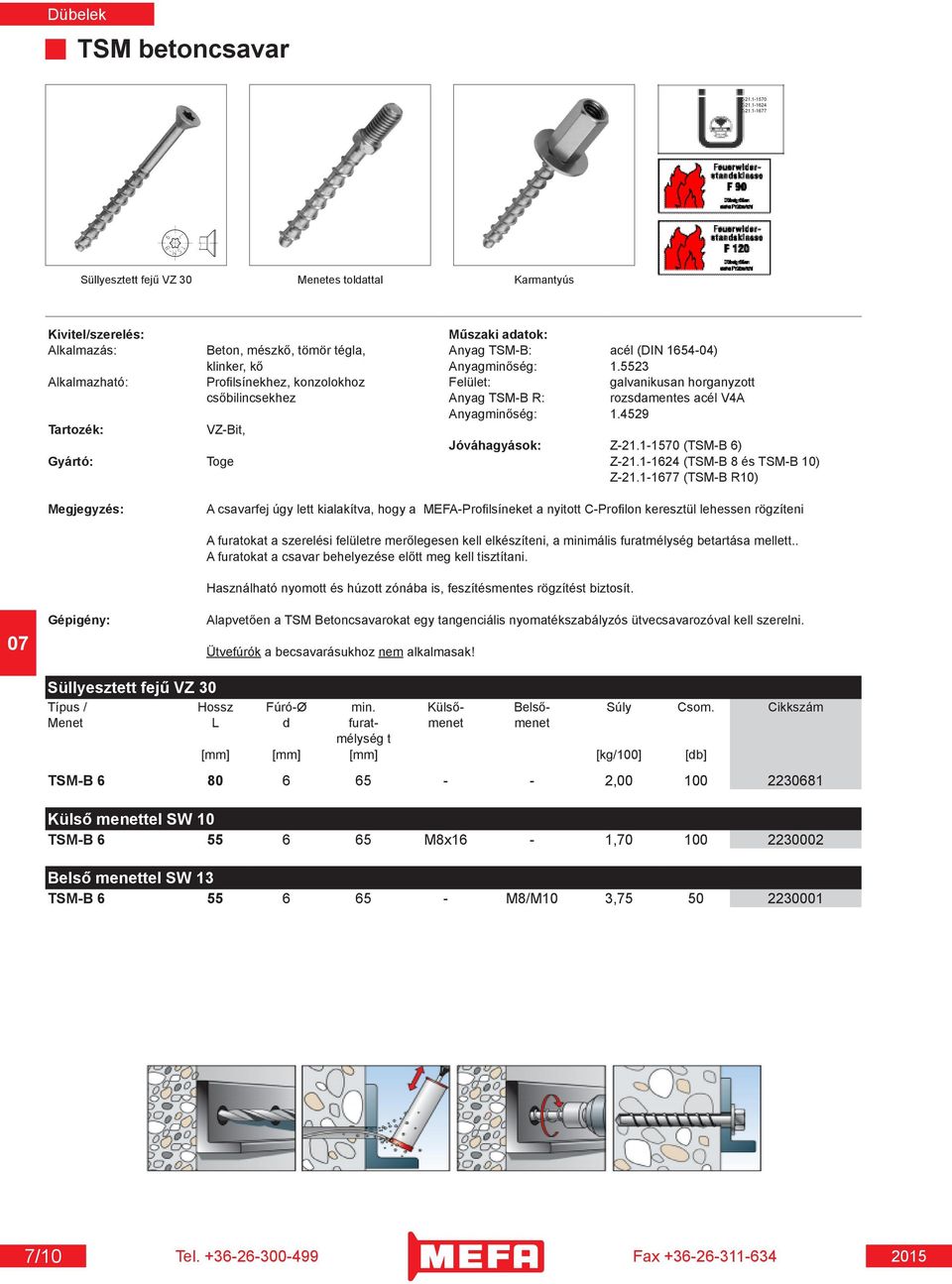

10 TSM betoncsavar Z Z Z Süllyesztett fejű VZ 30 Menetes toldattal Karmantyús Alkalmazás: Beton, mészkő, tömör tégla, Anyag TSM-B: acél (DIN ) klinker, kő Anyagminőség: Alkalmazható: Profilsínekhez, konzolokhoz Felület: galvanikusan horganyzott csőbilincsekhez Anyag TSM-B R: rozsdamentes acél V4A Anyagminőség: Tartozék: VZ-Bit, Jóváhagyások: Z (TSM-B 6) Toge Z (TSM-B 8 és TSM-B 10) Z (TSM-B R10) A csavarfej úgy lett kialakítva, hogy a MEFA-Profilsíneket a nyitott C-Profilon keresztül lehessen rögzíteni Gépigény: A furatokat a szerelési felületre merőlegesen kell elkészíteni, a minimális furatmélység betartása mellett.. A furatokat a csavar behelyezése előtt meg kell tisztítani. Használható nyomott és húzott zónába is, feszítésmentes rögzítést biztosít. Alapvetően a TSM Betoncsavarokat egy tangenciális nyomatékszabályzós ütvecsavarozóval kell szerelni. Ütvefúrók a becsavarásukhoz nem alkalmasak! Süllyesztett fejű VZ 30 Típus / Hossz Fúró-Ø min. Külső- Belső- Súly Csom. Cikkszám Menet L d furat- menet menet mélység t [mm] [mm] [mm] [kg/100] [db] TSM-B , Külső menettel SW 10 TSM-B M8x16-1, Belső menettel SW 13 TSM-B M8/M10 3, /10 Tel Fax

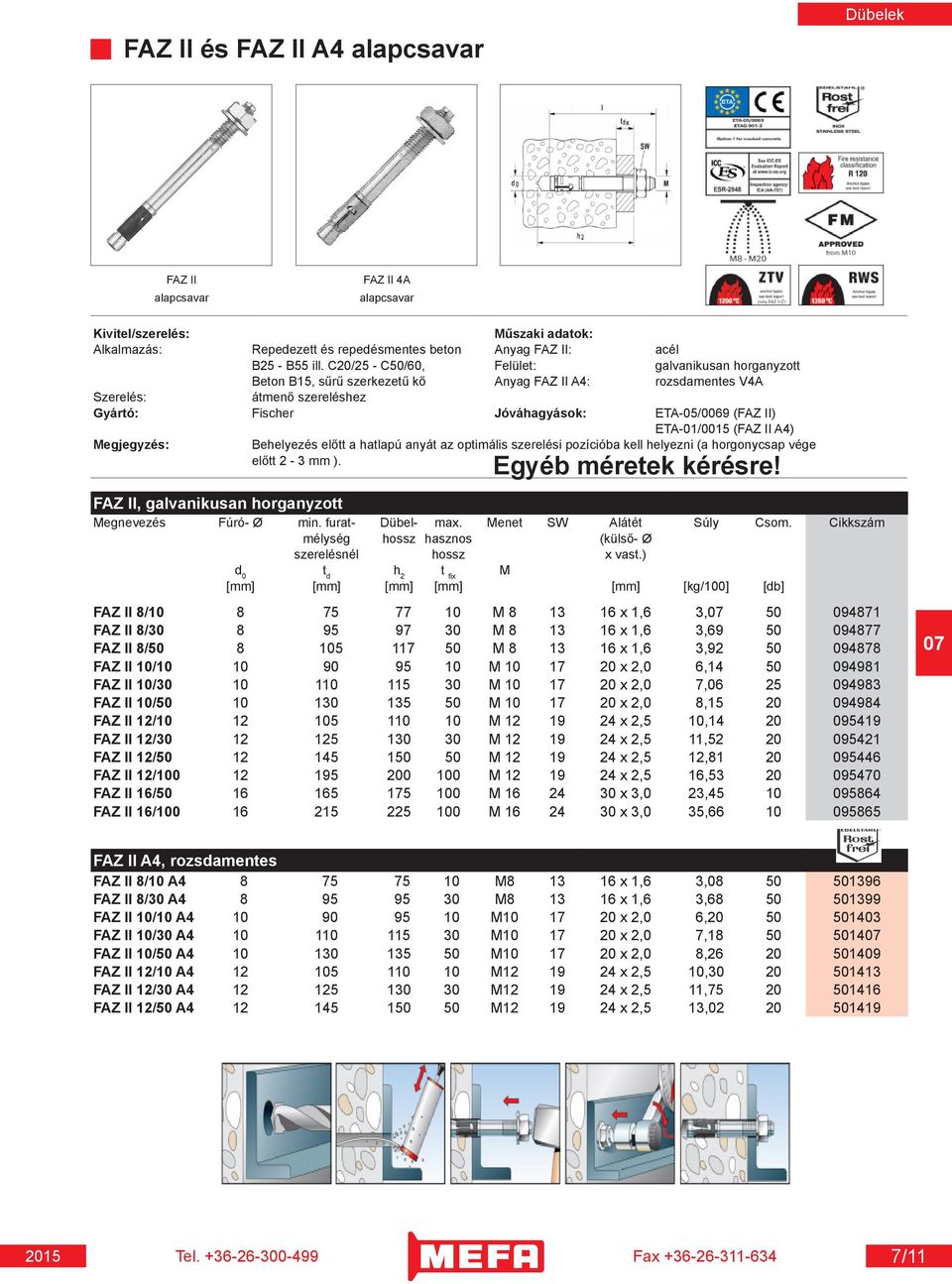

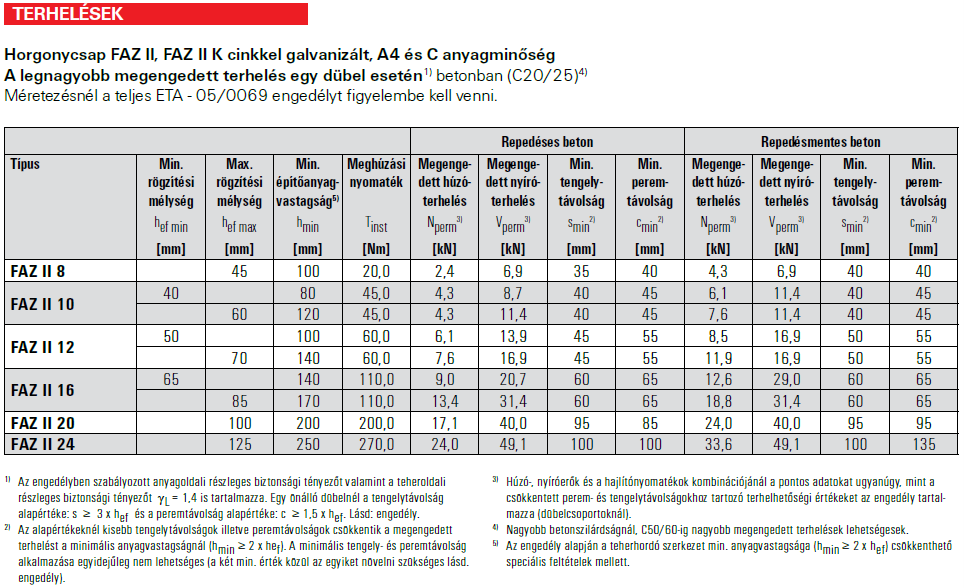

11 FAZ II és FAZ II A4 alapcsavar Dübelek FAZ II alapcsavar FAZ II 4A alapcsavar Alkalmazás: Repedezett és repedésmentes beton Anyag FAZ II: acél B25 - B55 ill. C20/25 - C50/60, Felület: galvanikusan horganyzott Beton B15, sűrű szerkezetű kő Anyag FAZ II A4: rozsdamentes V4A Szerelés: átmenő szereléshez Fischer Jóváhagyások: ETA-05/0069 (FAZ II) ETA-01/0015 (FAZ II A4) Behelyezés előtt a hatlapú anyát az optimális szerelési pozícióba kell helyezni (a horgonycsap vége előtt 2-3 mm ). Egyéb méretek kérésre! FAZ II, galvanikusan horganyzott Megnevezés Fúró- Ø min. furat- Dübel- max. Menet SW Alátét Súly Csom. Cikkszám mélység hossz hasznos (külső- Ø szerelésnél hossz x vast.) d 0 t d h 2 t fix M [mm] [mm] [mm] [mm] [mm] [kg/100] [db] FAZ II 8/ M x 1,6 3, FAZ II 8/ M x 1,6 3, FAZ II 8/ M x 1,6 3, FAZ II 10/ M x 2,0 6, FAZ II 10/ M x 2,0 7, FAZ II 10/ M x 2,0 8, FAZ II 12/ M x 2,5 10, FAZ II 12/ M x 2,5 11, FAZ II 12/ M x 2,5 12, FAZ II 12/ M x 2,5 16, FAZ II 16/ M x 3,0 23, FAZ II 16/ M x 3,0 35, FAZ II A4, rozsdamentes FAZ II 8/10 A M x 1,6 3, FAZ II 8/30 A M x 1,6 3, FAZ II 10/10 A M x 2,0 6, FAZ II 10/30 A M x 2,0 7, FAZ II 10/50 A M x 2,0 8, FAZ II 12/10 A M x 2,5 10, FAZ II 12/30 A M x 2,5 11, FAZ II 12/50 A M x 2,5 13, Tel Fax /11

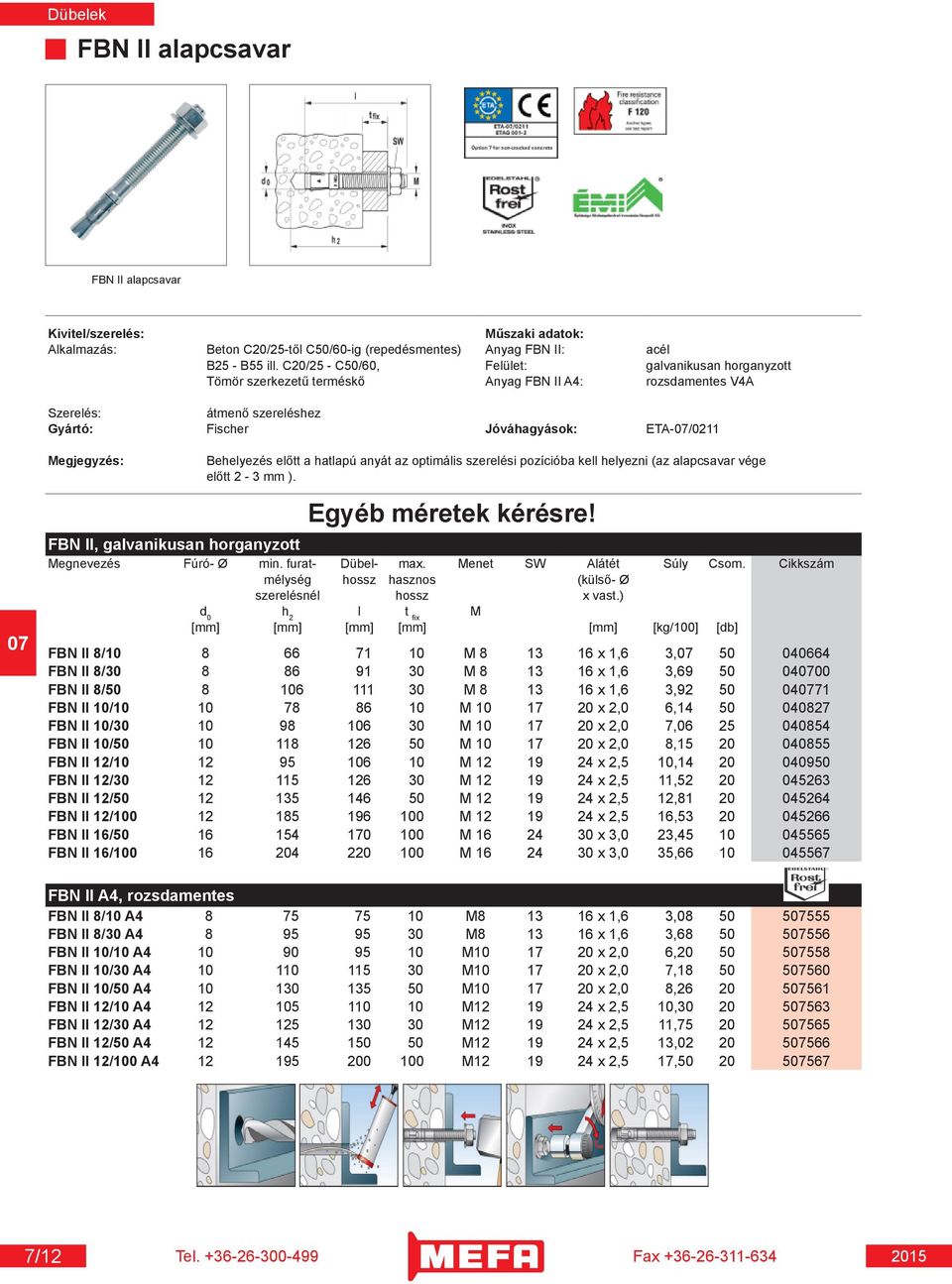

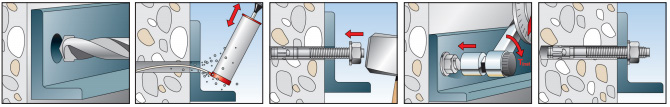

12 FBN II alapcsavar FBN II alapcsavar Alkalmazás: Beton C20/25-től C50/60-ig (repedésmentes) Anyag FBN II: acél B25 - B55 ill. C20/25 - C50/60, Felület: galvanikusan horganyzott Tömör szerkezetű terméskő Anyag FBN II A4: rozsdamentes V4A Szerelés: átmenő szereléshez Fischer Jóváhagyások: ETA-/0211 Behelyezés előtt a hatlapú anyát az optimális szerelési pozícióba kell helyezni (az alapcsavar vége előtt 2-3 mm ). Egyéb méretek kérésre! FBN II, galvanikusan horganyzott Megnevezés Fúró- Ø min. furat- Dübel- max. Menet SW Alátét Súly Csom. Cikkszám mélység hossz hasznos (külső- Ø szerelésnél hossz x vast.) d 0 h 2 l t fix M [mm] [mm] [mm] [mm] [mm] [kg/100] [db] FBN II 8/ M x 1,6 3, FBN II 8/ M x 1,6 3, FBN II 8/ M x 1,6 3, FBN II 10/ M x 2,0 6, FBN II 10/ M x 2,0 7, FBN II 10/ M x 2,0 8, FBN II 12/ M x 2,5 10, FBN II 12/ M x 2,5 11, FBN II 12/ M x 2,5 12, FBN II 12/ M x 2,5 16, FBN II 16/ M x 3,0 23, FBN II 16/ M x 3,0 35, FBN II A4, rozsdamentes FBN II 8/10 A M x 1,6 3, FBN II 8/30 A M x 1,6 3, FBN II 10/10 A M x 2,0 6, FBN II 10/30 A M x 2,0 7, FBN II 10/50 A M x 2,0 8, FBN II 12/10 A M x 2,5 10, FBN II 12/30 A M x 2,5 11, FBN II 12/50 A M x 2,5 13, FBN II 12/100 A M x 2,5 17, /12 Tel Fax

13 EA II és EA II A4 feszítődübel Dübelek EA II; EA II A4 feszítődübel Alkalmazás: Beton C20/25-től C50/60-ig, Anyag EA II: acél (repedéses),többszöri, nem teherhordó Felület: galvanikusan horganyzott alkalmazásokhoz. Anyag EA II A4: rozsdamentes V4A Szerelés: belső menetes beütődübel Fischer Jóváhagyások: ETA-/0135 és ETA-/0142 A furatba behelezett dübel az acél beütőszerszám és kalapács segítségével kerül terpesztésre. * csak repedésmentes betonhoz, tűzeseti bevizsgálás nélkül. Acél, galvanikusan horganyzott Megnevezés Fúró-Ø min. Menet min. becsavarási max. becsavarási Súly Csom. Cikkszám furatmélység mélység mélység d 0 h 1 M l s, min l s, max [mm] [mm] [mm] [mm] [kg/100] [db] EA II M6 (6x30) 8 32 M , EA II M8 (8x30) M , EA II M8 (8x40) M , EA II M10 (10x40) M , EA II M12 (12x50) M , EA II M16 (16x65)* M , EA II M20 (20x80)* M , Rozsdamentes V4A EA II 8 x30 A M , EA II 10 x40 A M , EA II 12 x50 A M , EA II 16 x65 A4* M , EA II M20 (20x80)* M , Beütőszerszám EAW H plus Megnevezés alkalmas dübel Csom. [db] Cikkszám EAW H 6 plus EA II / A4 6 x EAW H 8x30 plus EA II / A4 8 x EAW H 8x40 plus EA II / A4 8 x EAW H 10 plus EA II / A4 10 x EAW H 12 plus EA II / A4 12 x EAW H 16 plus EA II / A4 16 x Tel Fax /13

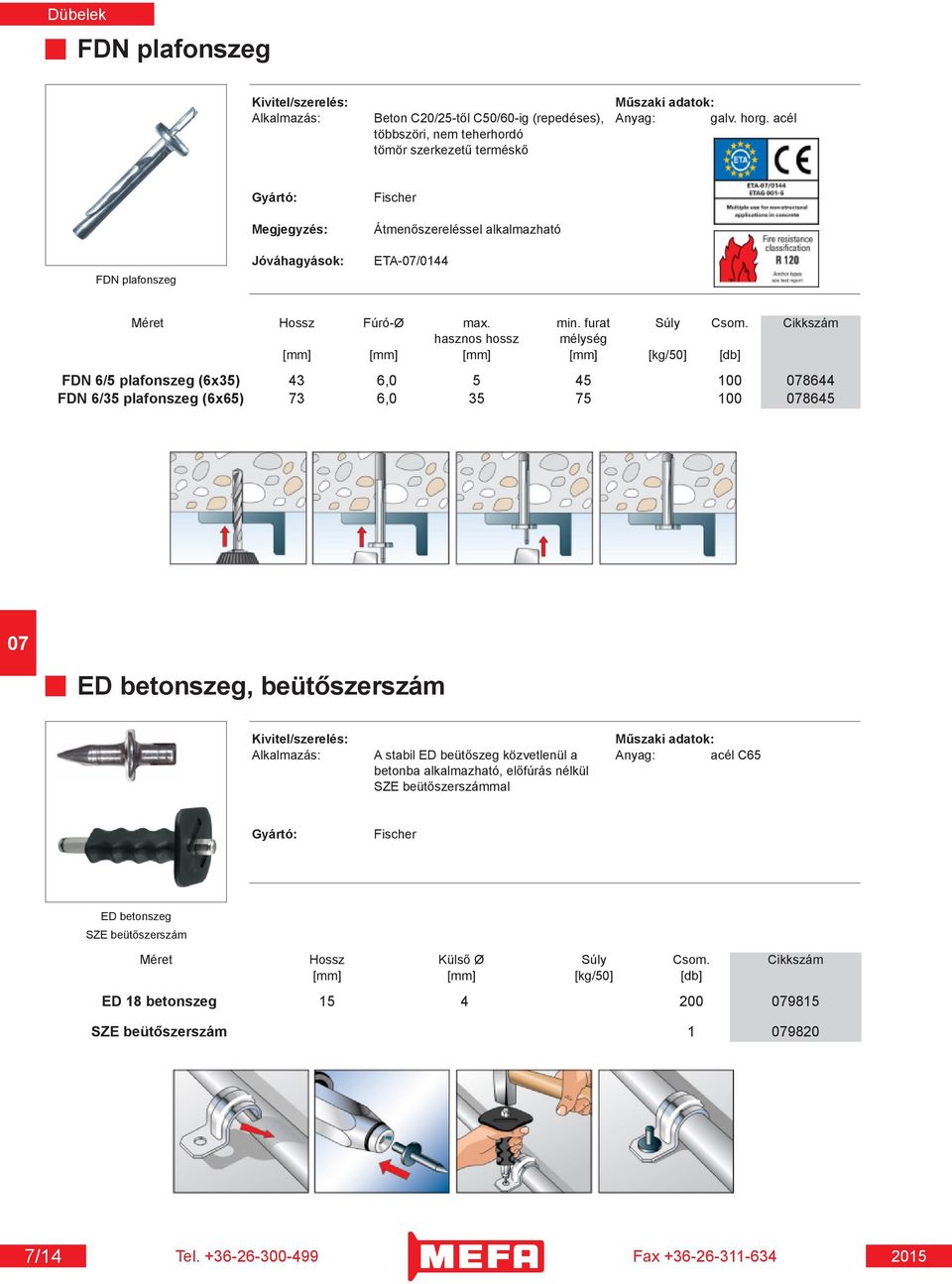

14 FDN plafonszeg Alkalmazás: Beton C20/25-től C50/60-ig (repedéses), Anyag: galv. horg. acél többszöri, nem teherhordó tömör szerkezetű terméskő FDN plafonszeg Jóváhagyások: Fischer Átmenőszereléssel alkalmazható ETA-/0144 Méret Hossz Fúró-Ø max. min. furat Súly Csom. Cikkszám hasznos hossz mélység [mm] [mm] [mm] [mm] [kg/50] [db] FDN 6/5 plafonszeg (6x35) 43 6, FDN 6/35 plafonszeg (6x65) 73 6, ED betonszeg, beütőszerszám Alkalmazás: A stabil ED beütőszeg közvetlenül a Anyag: acél C65 betonba alkalmazható, előfúrás nélkül SZE beütőszerszámmal Fischer ED betonszeg SZE beütőszerszám Méret Hossz Külső Ø Súly Csom. Cikkszám [mm] [mm] [kg/50] [db] ED 18 betonszeg SZE beütőszerszám /14 Tel Fax

15 FHB II és FHB II A4 ragasztott dübel Dübelek FHB II-A S ragasztott dübel FHB II-A S A4 ragasztott dübel Egyéb méretek kérésre! Alkalmazás: Repedéses és repedésmentes beton Anyag FHB II: acél B25 - B55 ill. C20 / 25 - Felület: galvanikusan horganyzott C 50 / 60, Beton B15 Anyag FHB II A4: rozsdamentes acél V4A Szerelés: Elő- és átmenő szereléshez Jóváhagyások: ETA-05/0164 (FHB II) Szükséges tartozék: injektáló ragasztó habarcs FIS HB 345 S ETA-05/0165 (FHB II A4) Fischer Furat alapos tisztítása (min. 2x kifújni, 2x tisztítás kefével és ismét 2x kifújni). A furatot az aljától kezdve ragasztóhabarccsal feltölteni. Mennyiségeket lásd táblázat. Ezt követően az FHB dübelt enyhe csavarással a furat aljáig nyomni. A habarcs kikeményedési idejét be kell tartani! Ezután a rögzítést a megfelelő nyomatékkal meghúzni. FHB II-A S, galvanikusan horganyzott Megnevezés Fúró-Ø Furat- min. max. Menet SW Meghúzási Súly Csom. Cikkszám mélység rögzítési mélység hasznos hossz nyomaték d 0 h 0 h ef t fix M T inst [mm] [mm] [mm] [mm] [Nm] [kg/100] [db] FHB II-A S M10x60/ M , FHB II-A S M10x60/ M , FHB II-A S M12x75/ M , FHB II-A S M12x75/ M , FHB II-A S M12x75/ M , FHB II-A S M16x95/ M , FHB II-A S M16x95/ M , FHB II-A S A4, rozsdamentes V4A FHB II-A S M10x60/10 A M , FHB II-A S M10x60/60 A M , FHB II-A S M12x75/25 A M , FHB II-A S M12x75/60 A M , FHB II-A S M16x95/30 A M , FHB II-A S M16x95/60 A M , RM ragasztópatron: FIS HB injektáló ragasztó: Tel Fax /15

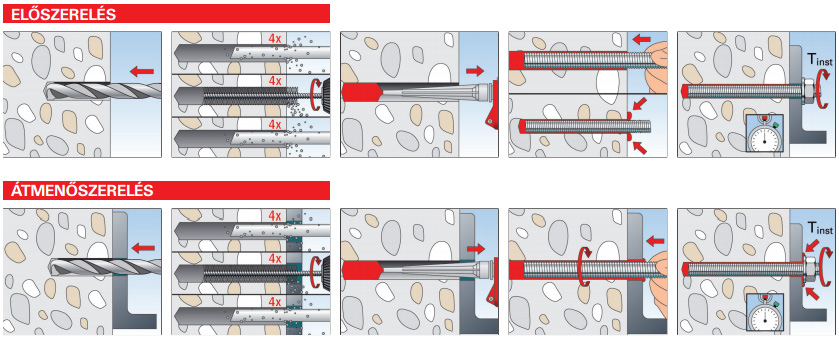

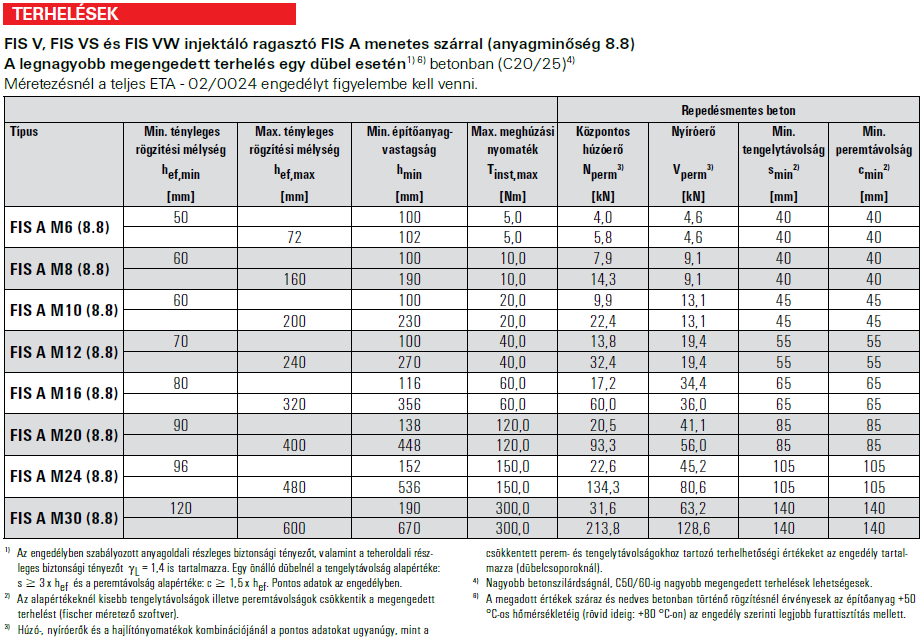

16 FIS A M horgonyszár FIS A M horgonyszár FIS A M V4A horgonyszár Alkalmazás beton: repedezetlen beton C20/25 Anyag FIS A M: acél 5.8 Felület: galvanikusan horganyott Alkalmazás egyéb: tömör tégla, gázbeton Anyag FIS A M V4A rozsdamentes acél V4A üreges tégla gipsz, mészhomokkő Szerelés: különböző elhelyezési mélységekhez Jóváhagyások: ETA-02/0024 minden vegyi rögzítéshez alkalmazható ETA-08/0061 Szükséges tartozék: injektáló habarcs FIS V 360 S Fischer FIS A M horgonyszár, acél, galvankusan horganyzott Megnevezés Hossz Fúró-Ø min. rögzítési max. hasznos Töltet Csom. Cikkszám beton mélység hossz FIS V 360 S [mm] [mm] [mm] [mm] [skálaosztás] [db] galv. horg. V4A FIS A M M6x FIS A M M6x FIS A M M8x FIS A M M8x FIS A M M8x FIS A M M10x FIS A M M10x FIS A M M10x FIS A M M12x FIS A M M12x FIS A M M12x FIS A M M12x FIS A M M16x FIS A M M16x FIS A M M16x FIS A M M16x FIS A M M20x FIS A M M20x FIS A M M24x /16 Tel Fax

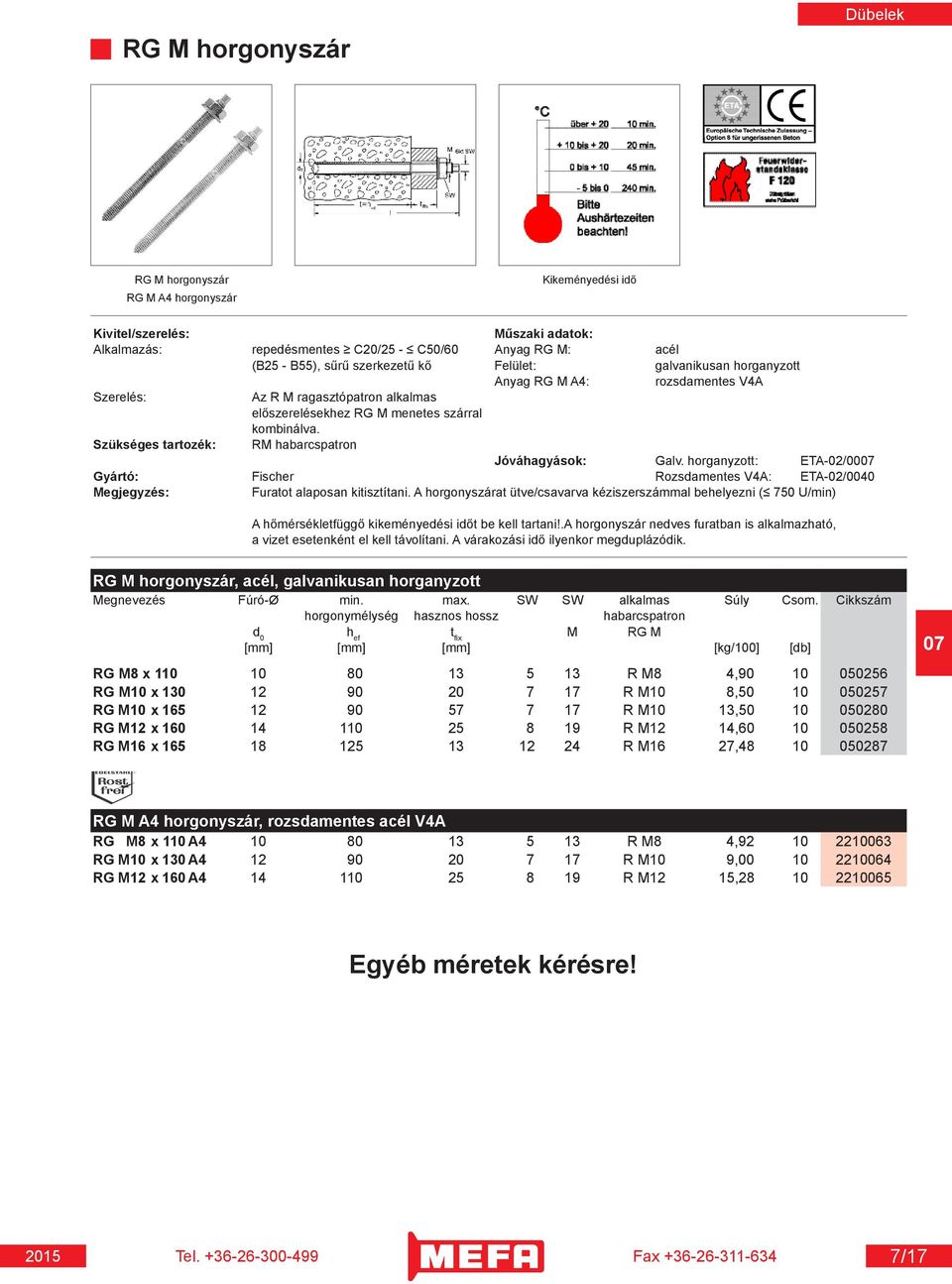

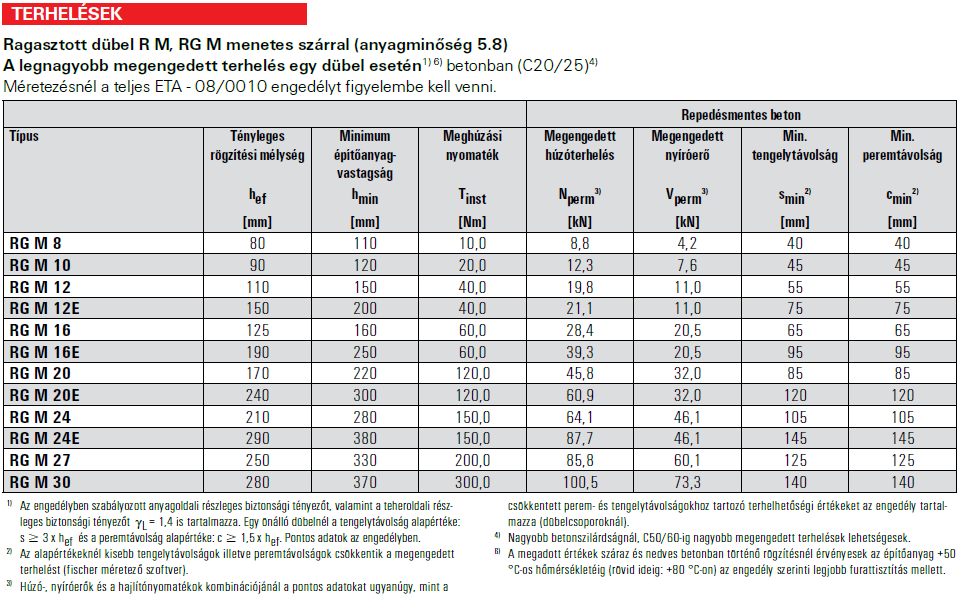

17 RG M horgonyszár Dübelek RG M horgonyszár RG M A4 horgonyszár Kikeményedési idő Alkalmazás: repedésmentes C20/25 - C50/60 Anyag RG M: acél (B25 - B55), sűrű szerkezetű kő Felület: galvanikusan horganyzott Anyag RG M A4: rozsdamentes V4A Szerelés: Az R M ragasztópatron alkalmas előszerelésekhez RG M menetes szárral kombinálva. Szükséges tartozék: RM habarcspatron Jóváhagyások: Galv. horganyzott: ETA-02/00 Fischer Rozsdamentes V4A: ETA-02/0040 Furatot alaposan kitisztítani. A horgonyszárat ütve/csavarva kéziszerszámmal behelyezni ( 750 U/min) A hőmérsékletfüggő kikeményedési időt be kell tartani!.a horgonyszár nedves furatban is alkalmazható, a vizet esetenként el kell távolítani. A várakozási idő ilyenkor megduplázódik. RG M horgonyszár, acél, galvanikusan horganyzott Megnevezés Fúró-Ø min. max. SW SW alkalmas Súly Csom. Cikkszám horgonymélység hasznos hossz habarcspatron d 0 h ef t fix M RG M [mm] [mm] [mm] [kg/100] [db] RG M8 x R M8 4, RG M10 x R M10 8, RG M10 x R M10 13, RG M12 x R M12 14, RG M16 x R M16 27, RG M A4 horgonyszár, rozsdamentes acél V4A RG M8 x 110 A R M8 4, RG M10 x 130 A R M10 9, RG M12 x 160 A R M12 15, Egyéb méretek kérésre! Tel Fax /17

18 FHB II ragasztópatron RM habarcspatron Megnevezés Fúró-Ø min. alkalmas Csom. Cikkszám furatmélység dübel [db] FHB II-P 8x FHB II-A L M 8 x FHB II-P 10 x FHB II-S M 10 x FHB II-P 12 x FHB II-A S M 12 x FHB II-P 16 x FHB II-A S M 16 x FHB II ragasztópatron Egyéb méretek kérésre! RM ragasztópatron és RA-SDS illesztőszerszám RM habarcspatron Megnevezés Fúró-Ø min. alkalmas Csom. Cikkszám furatmélység dübel [db] RM RG M RM RG M RM RG M RM RG M RM ragasztópatron RA-SDS gépi illesztőszerszám RA-SDS gési illesztőszerszám RA-SDS minden RG M horgonyszárhoz Egyéb méretek kérésre! 7/18 Tel Fax

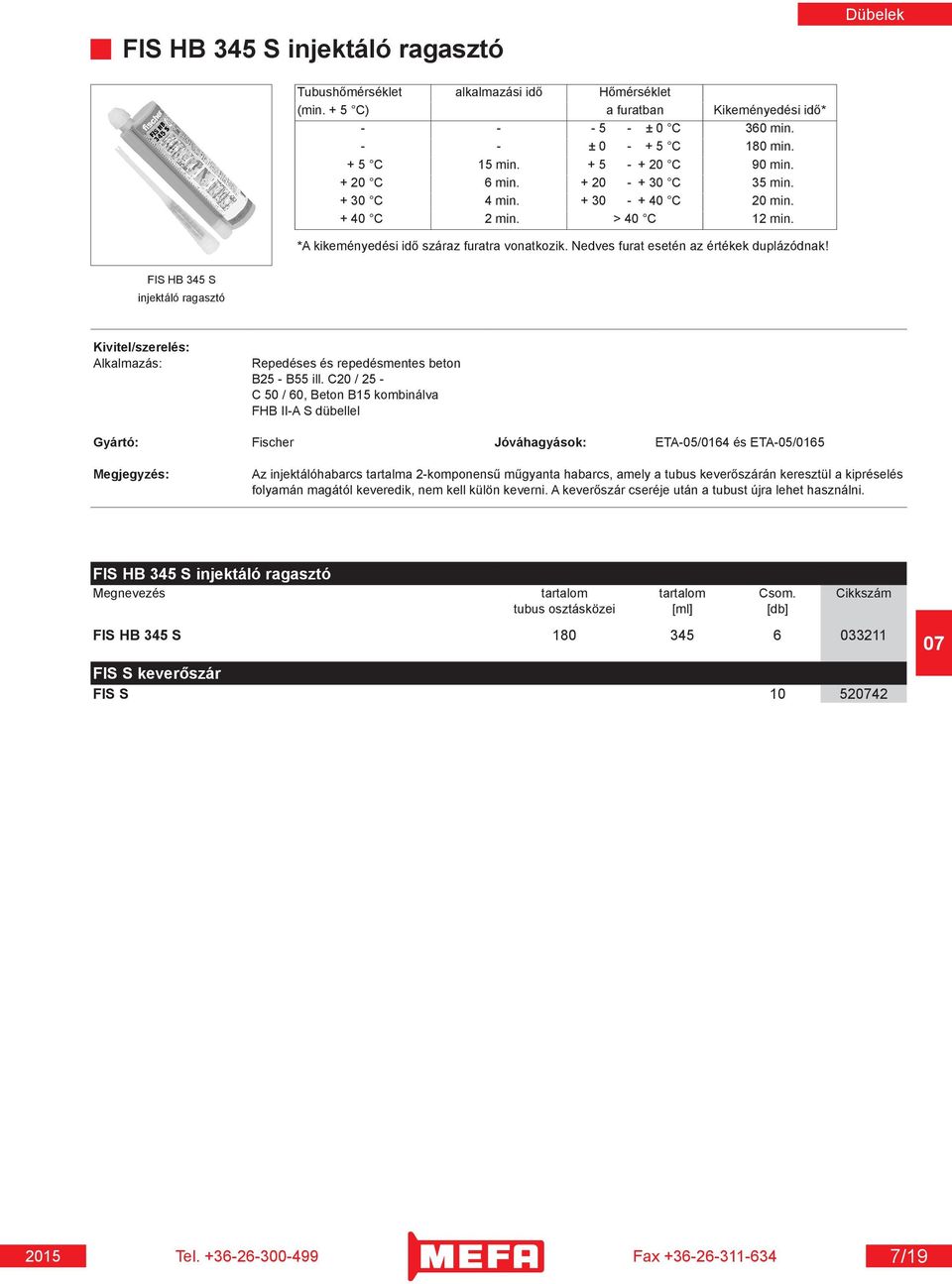

19 FIS HB 345 S injektáló ragasztó Dübelek Tubushőmérséklet alkalmazási idő Hőmérséklet (min. + 5 C) a furatban Kikeményedési idő* ± 0 C 360 min. - - ± C 180 min. + 5 C 15 min C 90 min C 6 min C 35 min C 4 min C 20 min C 2 min. > 40 C 12 min. *A kikeményedési idő száraz furatra vonatkozik. Nedves furat esetén az értékek duplázódnak! FIS HB 345 S injektáló ragasztó Alkalmazás: Repedéses és repedésmentes beton B25 - B55 ill. C20 / 25 - C 50 / 60, Beton B15 kombinálva FHB II-A S dübellel Fischer Jóváhagyások: ETA-05/0164 és ETA-05/0165 Az injektálóhabarcs tartalma 2-komponensű műgyanta habarcs, amely a tubus keverőszárán keresztül a kipréselés folyamán magától keveredik, nem kell külön keverni. A keverőszár cseréje után a tubust újra lehet használni. FIS HB 345 S injektáló ragasztó Megnevezés tartalom tartalom Csom. Cikkszám tubus osztásközei [ml] [db] FIS HB 345 S FIS S keverőszár FIS S Tel Fax /19

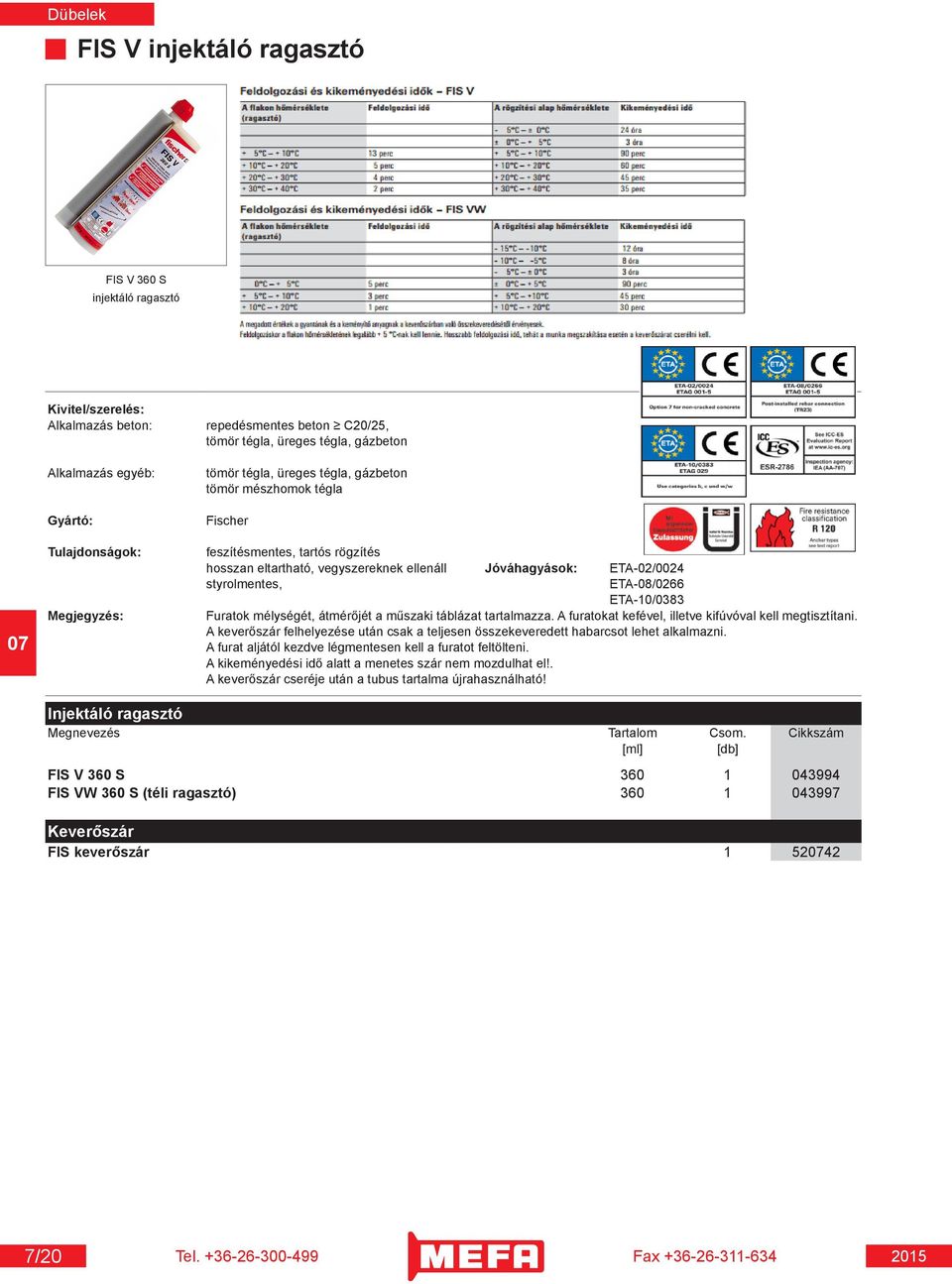

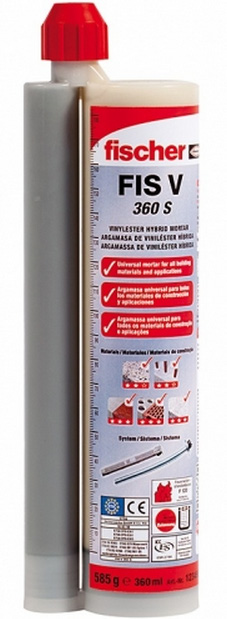

20 FIS V injektáló ragasztó FIS V 360 S injektáló ragasztó Alkalmazás beton: Alkalmazás egyéb: Tulajdonságok: repedésmentes beton C20/25, tömör tégla, üreges tégla, gázbeton tömör tégla, üreges tégla, gázbeton tömör mészhomok tégla Fischer feszítésmentes, tartós rögzítés hosszan eltartható, vegyszereknek ellenáll Jóváhagyások: ETA-02/0024 styrolmentes, ETA-08/0266 ETA-10/0383 Furatok mélységét, átmérőjét a műszaki táblázat tartalmazza. A furatokat kefével, illetve kifúvóval kell megtisztítani. A keverőszár felhelyezése után csak a teljesen összekeveredett habarcsot lehet alkalmazni. A furat aljától kezdve légmentesen kell a furatot feltölteni. A kikeményedési idő alatt a menetes szár nem mozdulhat el!. A keverőszár cseréje után a tubus tartalma újrahasználható! Injektáló ragasztó Megnevezés Tartalom Csom. Cikkszám [ml] [db] FIS V 360 S FIS VW 360 S (téli ragasztó) Keverőszár FIS keverőszár /20 Tel Fax

21 FIS SB Superbond injektáló ragasztó Dübelek FIS SB Superbond injektáló ragasztó Alkalmazás beton: Alkalmazás egyéb: C20/25-től C50/60-ig repedéses és repedésmentes betonban Tömör szerkezetű terméskőhöz Produktmerkmale: Fischer feszítésmentes, tartós rögzítés hőálló: - 20 C C, hosszan eltartható, vegyszereknek ellenáll Jóváhagyások: ETA-12/0258 Furatok mélységét, átmérőjét a műszaki táblázat tartalmazza. A furatokat kefével, illetve kifúvóval kell megtisztítani. A keverőszár felhelyezése után csak a teljesen összekeveredett habarcsot lehet alkalmazni. A furat aljától kezdve légmentesen kell a furatot feltölteni. A kikeményedési idő alatt a menetes szár nem mozdulhat el!. A keverőszár cseréje után a tubus tartalma újrahasználható! Injektáló ragasztó Megnevezés Tartalom Csom. Cikkszám [ml] [db] FIS SB 390 S Keverőszár FIS keverőszár Tel Fax /21

22 Tartozékok FIS AM kinyomópisztoly ABG furatkifújó FIS kefe készlet Tartozékok Megnevezés Csom. Cikkszám [db] FIS AM kinyomópisztoly ABG furatkifújó FIS kefe 14-20mm FIS kefe 20-30mm Injektáló rendszer tartozékok FIS H K és L szitahüvely műanyag FIS H K szitahüvely - műanyag Megnevezés Hossz alkalmas Furat-Ø min. Töltet Csom. Cikkszám dübelek furatmélység [mm] [mm] [mm] [skálaosztás] [db] FIS H 12x50 K szitahüvely 50 M6 - M FIS H 12x85 K szitahüvely 85 M6 - M FIS H 16x85 K szitahüvely 85 M6 - M FIS H 16x130 K szitahüvely 130 M8 - M FIS H 20x85 K szitahüvely 85 M10 - M FIS H 20x130 K szitahüvely 130 M12 - M FIS H 20x200 K szitahüvely 200 M12 - M FIS H L szitahüvely - fém Megnevezés Hossz alkalmas Furat-Ø min. Töltet Csom. Cikkszám dübelek furatmélység [mm] [mm] [mm] [10cm] [db] FIS H 12x1000 L 1000 M6 - M FIS H 16x1000 L 1000 M10 - M FIS H 22x1000 L 1000 M12 - M FIS H 30x1000 L 1000 M16 - M /22 Tel Fax

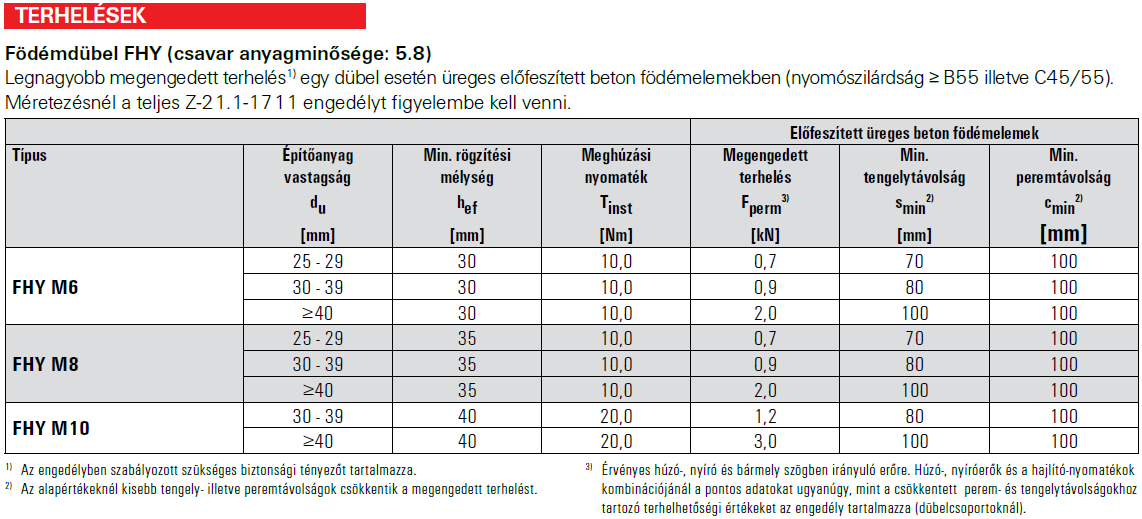

23 FHY födémdübel Dübelek FHY födémdübel Alkalmazás: Üreges, előfeszített beton födémelemek Anyag: acél Beton B55 ill. C45 / 55 Felület: galvanikusan horganyzott Szerelés: Az FHY előszereléssel alkalmazható Az FHY födémdübelt kalapáccsal az építőanyag síkjáig kell beütni a furatba fischer Jóváhagyások: Z ) Általános: a födémelemekben lévő üregek beton külső részén való jelölése 2) furat elkészítése a födémben 3) dübel behelyezése - a minimális rögzítési mélység figyelembe vételével - úgy hogy a dübel a födém síkjáig legyen betolva Nyomatékkulccsal kell a hatlapfejű csavart meghúzni, ami által a dübel az üregben lévő oldalán szétterpeszt, és ezáltal biztosítja a megfelelő rögzítést Megnevezés Fúró-Ø Furat- min. Dübel- min. Meghúzási Csom. Cikkszám mélység rögzítési hossz becsavarási nyomaték mélység mélység d 0 h 0 h ef l e 2 T inst [mm] [mm] [mm] [mm] [mm] [Nm] [db] FHY M FHY M FHY M FHY M6 A FHY M8 A FHY M10 A Tel Fax /23

24 Billenődübel Billenődübel KV 8* (VdS-jóváhagyással) Billenődübel KG 8 Billenődübel KG 10 Billenődübel BIG M nagy terhelésekre Alkalmazás: Gipszkarton- és szálas gipszlap Anyag: acél üreges födémek, faforgácslap Felület: galvanikusan horganyzott Fischer Jóváhagyások: G * A megfelelő furatméretre és mélységre ügyelni kell! min. építőanyag mélység = BalkenHossz des Dübels KV 8: Tűzeseti tartóknál a VdS vagy FM előírásai a mértékadóak.(csövek - max. DN 2 ). Trapézlemeznél -csövek esetén - a terhelhetőség max. 0,8 kn, egyéb trapézlemezes függesztéseknél max. 1,0 kn. Ajánlott minden tartónál egy nagyobb terhelhetőségű tartó beépítése. Billenődübel KV 8 Típus Menetes Furat min.- törési Súly Csom. Cikkszám szárrész Ø üregmélység terhelés [mm] [mm] [kn] [kg/db] [db] Billenődübel KV 8 M8 x , Billenődübel KV 8 M8 x , Billenődübel KV 8 M8 x , Billenődübel KV 8 M8 x , Billenődübel KG 8 Billenődübel KG 8 M8 x , Nagyterhelésű-Billenődübel K 10 Billenődübel KG 10 M10 x , Nagyterhelésű-Billenődübel BIG M Billenődübel BIG M M10 x , /24 Tel Fax

25 Gipszkartondübel Dübelek Gipszkarton dübel szárnyas, műanyag Gipszkarton dübel HM Gipszkarton behúzó szerszám HMZ-1; HMZ-2 Gipszkarton dübel GKM, GKS Alkalmazás: gipszkarton falakra való rögzítéshez Anyag: műanyag, ill. acél Felület: acél - galvanikusan horganyzott Fischer / MEFA A dübel a gipszkarton fal hátoldalán a meghúzás hatására terpesztve képez a rögzítéshez ellentartó felületet. Gipszkarton dübel, szárnyas, műanyag Megnevezés Méret Hossz Gipszkarton Csavar Csom. Cikkszám [mm] [mm] falazat [mm] [db] Gipszkarton dübel, szárnyas, műanyag, szimpla szimpla 4,0-5, Gipszkarton dübel, HM, acél Gipszkarton dübel HM M6/12 szimpla M6x12 szimpla M Gipszkarton dübel HM M6/24 dupla M6x24 dupla M Gipszkarton dübel HM M6/36 tripla M6x36 tripla M Gipszkarton dübel HM M8/12 szimpla M8x12 szimpla M Gipszkarton dübel HM M8/24 dupla M8x24 dupla M Gipszkarton dübel HM M8/36 tripla M8x36 tripla M Gipszkarton behúzó szerszám HMZ-1 profi Gipszkarton behúzó szerszám HMZ Gipszkarton dübel, GKM, acél GKM12 31 szimpla 4,5 x GKM27 31 dupla 4,5 x Gipszkarton dübel, GKS, műanyag GKS 22 szimpla 4,5 x Tel Fax /25

26 MEFA WC-rögzítő készlet Alkalmazás: WC Anyag alátét: Műanyag Rögzítés módja: Faforgácslap csavar Anyag dübel: Polyamid PA 6/Nylon Dübel: K2 Anyag zárósapka: Műanyag Tartalom: Faforgácslap csavar, Anyag csavar: réz Dübel, műanyag alátét, zárósapka MEFA-WC-rögzítő készlet MEFA Műanyagalátét a porcelán elemek védelmére. Fehér, korrozióvédő zárósapka Megnevezés Készlet tartalma Mennyiség Csom. Cikkszám [db] [db] WCB 606 c Faforgácslap csavar DIN / Dübel K2 8 / 44 2 Műanyag alátét + zárósapka 2 WCB 6 c Faforgácslap csavar DIN / Dübel K2 8 / 44 2 Műanyag alátét + zárósapka 2 MEFA hevedercsavar készlet Alkalmazás: mosdók, elektromos tárolók, Anyag csavar: acél konzolok rögzítéséhez. Felület csavar: galvanikusan horganyzott Rögzítés módja: Hevedercsavar Anyag alátét: acél Dübel: K2 Felület alátét: galvanikusan horganyzott Tartalom: Hevedercsavar, Dübel Anyag dübel: Polyamid PA 6/Nylon MEFA MEFA-hevedercsavar készlet Megnevezés Hevedercsavar Ø Alátét SW Mennyiség Dübel K2 Mennyiség Csom. Cikkszám [mm] [db] [db] [db] L 1 8 x x L 2 8 x x L 3 8 x x L 4 8 x x L 5 8 x x L 6 10 x x L 7 10 x x L 8 10 x x /26 Tel Fax

27 MEFA-szerelőszett A és AL Dübelek Alkalmazás: mosdók rögzítésére Anyag csavar: acél Felület csavar: galvanikusan horganyzott Rögzítés módja: Vállnélküli tőcsavar Anyag anya: acél Dübel: K2 Felület anya: galvanikusan horganyzott Inhalt: tőcsavar, dübel, Anyag Dübel: Polyamid PA 6/Nylon alátét, műag. alátét Anyag alátét: acél anya Felület alátét: galvanikusan horganyzott Anyag műag. alátét: Műanyag MEFA-szerelőszett MEFA Megnevezés Vállnélküli tőcsavar Ø Alátét Anya Dübel K2 Mennyiség Csom. Cikkszám DIN EN ISO DIN EN ISO 4032 [mm] [db] [db] Szerelőszett A M10 x ,5 x 30 M10 12 x Szerelőszett AL M10 x ,5 x 30 M10 14 x MEFA-szerelőszett B és C Alkalmazás: mosdók, elektromos tárolók, Anyag csavar: acél konzolok rögzítéséhez. Felület csavar: galvanikusan horganyzott Rögzítés módja: Vállnélküli tőcsavar Anyag anya: acél Dübel: K2 Felület anya: galvanikusan horganyzott Tartalom: tőcsavar, dübel, Anyag dübel: Polyamid PA 6/Nylon alátét, gumigyűrű, Anyag alátét: acél anyák Felület alátét: galvanikusan horganyzott MEFA MEFA-szerelőszett Megnevezés Vállnélküli tőcsavar Ø Alátét Anya Dübel K2 Mennyiség Csom. Cikkszám DIN EN ISO DIN EN ISO 4032 [mm] [db] [db] Szerelőszett B M10 x ,5 x 30 M10 12 x Szerelőszett C M10 x 80 10,5 x 30 M10 12 x Terhelhetőségi adatok (hozzávetőleges értékek) Megnevezés Beton Tömör tégla Kő mészkő [kn] [kn] [kn] [kn] Szerelőszett A 17,13 11,01 5,35 10,35 Szerelőszett AL 17,13 11,01 5,35 10,35 Szerelőszett B 17,13 11,01 5,35 10,35 Szerelőszett C 12,49 9,80 5,80 9,23 Tel Fax /27
