MEFA-sprinkler szerelő rendszer

Átírás

1 MEFA-sprinkler szerelő rendszer Sprinkler VdS-tanusítvánnyal rendelkező tűzvédelmi szerelőelemek Ø 33,7-168,3 mm Ø 219,1 mm Csőpánt S /3 oldal U-kengyel Lásd 1 fejezet Trapézlemezfüggesztő Lásd 5 fejezet Gerendakapocs Lásd 5 fejezet Gerendakapocs TKM Lásd 5 fejezet Csőtartók és kiegészítő elemek amelyek megfelelnek a VdS CEA-irányelvek sprinkler rendszerekhez VdS CEA 4001 tervezés és beépítés fejezetének Ø mm Ø mm "SP" típusú csőbilincs /4 oldal U-kengyel Lásd 1 fejezet Univerzális konzol Lásd 2 fejezet Konzolok Lásd 2 fejezet C45 konzol merevítő 45 T Lásd 2 fejezet Tel Fax /1

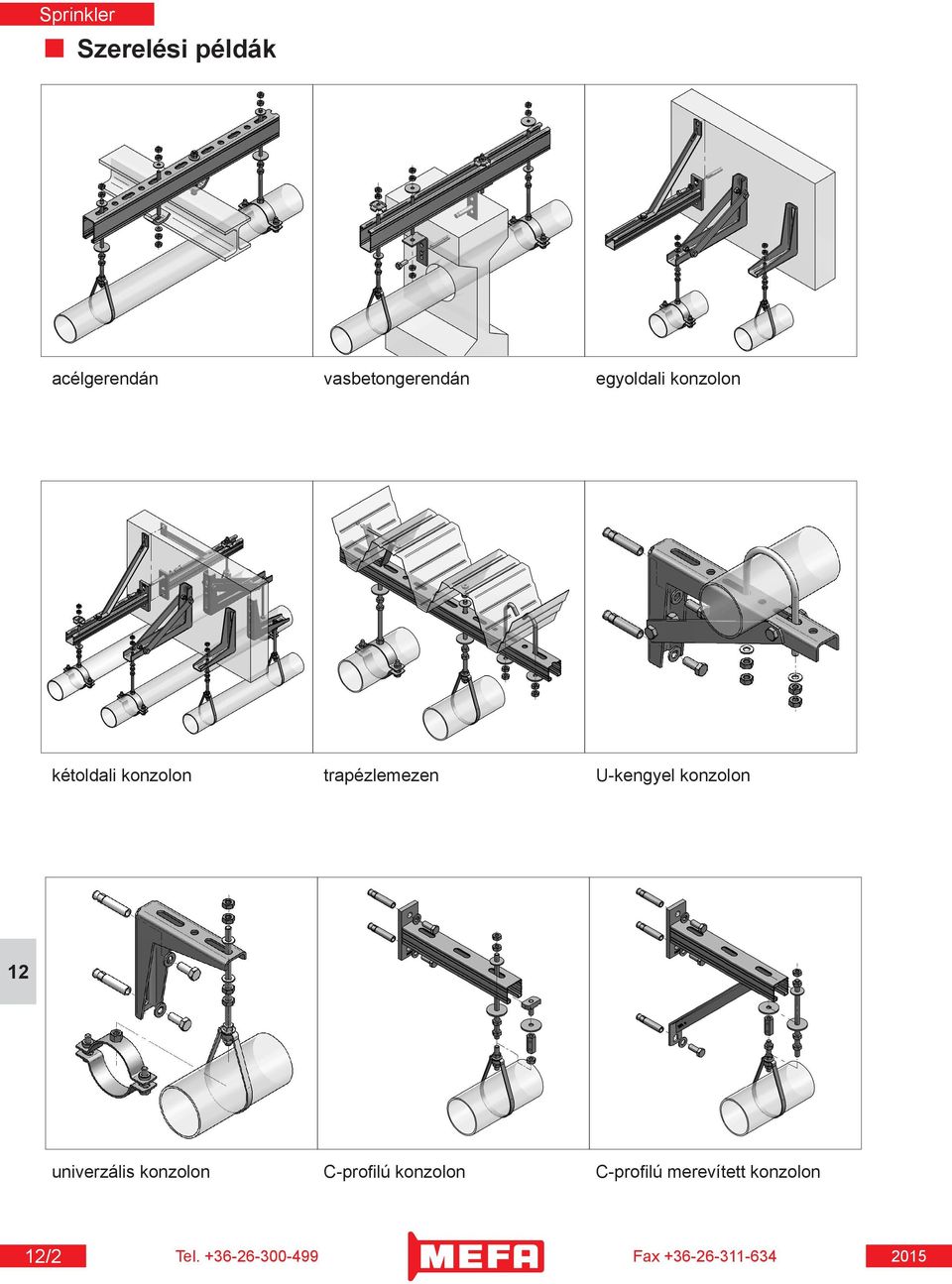

2 Sprinkler Szerelési példák acélgerendán vasbetongerendán egyoldali konzolon kétoldali konzolon trapézlemezen U-kengyel konzolon univerzális konzolon C-profilú konzolon C-profilú merevített konzolon /2 Tel Fax

3 Sprinkler csőpánt S Sprinkler M10-től G Sprinkler csőpánt S Alkalmazás: - nyugvó tűzoltórendszerekhez, helyhez kötött rendszerekben Anyag: Acél - Sprinkler rendszerekhez Anyagminőség: S235JR - vízköddel oltó rendszerekhez Felület: galv. horg - CO 2 -dal oltó rendszerekhez - halonnal oltó rendszerekhez - habbal oltó rendszerekhez - porral oltó rendszerekhez Szállítás: Terhelési érték: Megjegyzés: darabokban, anya és gyűrű mellékelve. VdS ill. FM előírások szerint * - FM nélkül VdS-irányelvek szerinti elemek Megnevezés Cső max. terhelés Csatlakozó- Cső- H Súly Csom. Cikkszám [Coll] [kn] menet külső-ø [mm] [kg/db] [db] Csőpánt S 1 2,0 M8 33,7 57,0 0, Csőpánt S 1 1/4 2,0 M8 42,4 57,0 0, Csőpánt S 1 1/2 2,0 M8 48,3 62,0 0, Csőpánt S 2 3,5 M8 60,3 71,0 0, FM -irányelvek szerinti elemek Csőpánt S 1 2,0 M10 33,7 57,0 0, Csőpánt S 1 1/4 2,0 M10 42,4 57,0 0, Csőpánt S 1 1/2 2,0 M10 48,3 62,0 0, Csőpánt S 2 3,5 M10 60,3 71,0 0, VdS és FM -irányelvek szerinti elemek Csőpánt S 2 1/2 3,5 M10 76,1 87,5 0, Csőpánt S 3 3,5 M10 88,9 102,5 0, Csőpánt S 4 3,5 M10 114,3 132,5 0, Csőpánt S 5 5,0 M 139,7 147,0 0, Csőpánt S 6 8,5 M 168,3 175,0 0, Csőpánt S 8 4,0 M16 219,1 224,5 0, Csőpánt S * 10 6,5 M20 273,0 279,0 0, w Szerelési utasítást lásd 15. fejezet Tel Fax /3

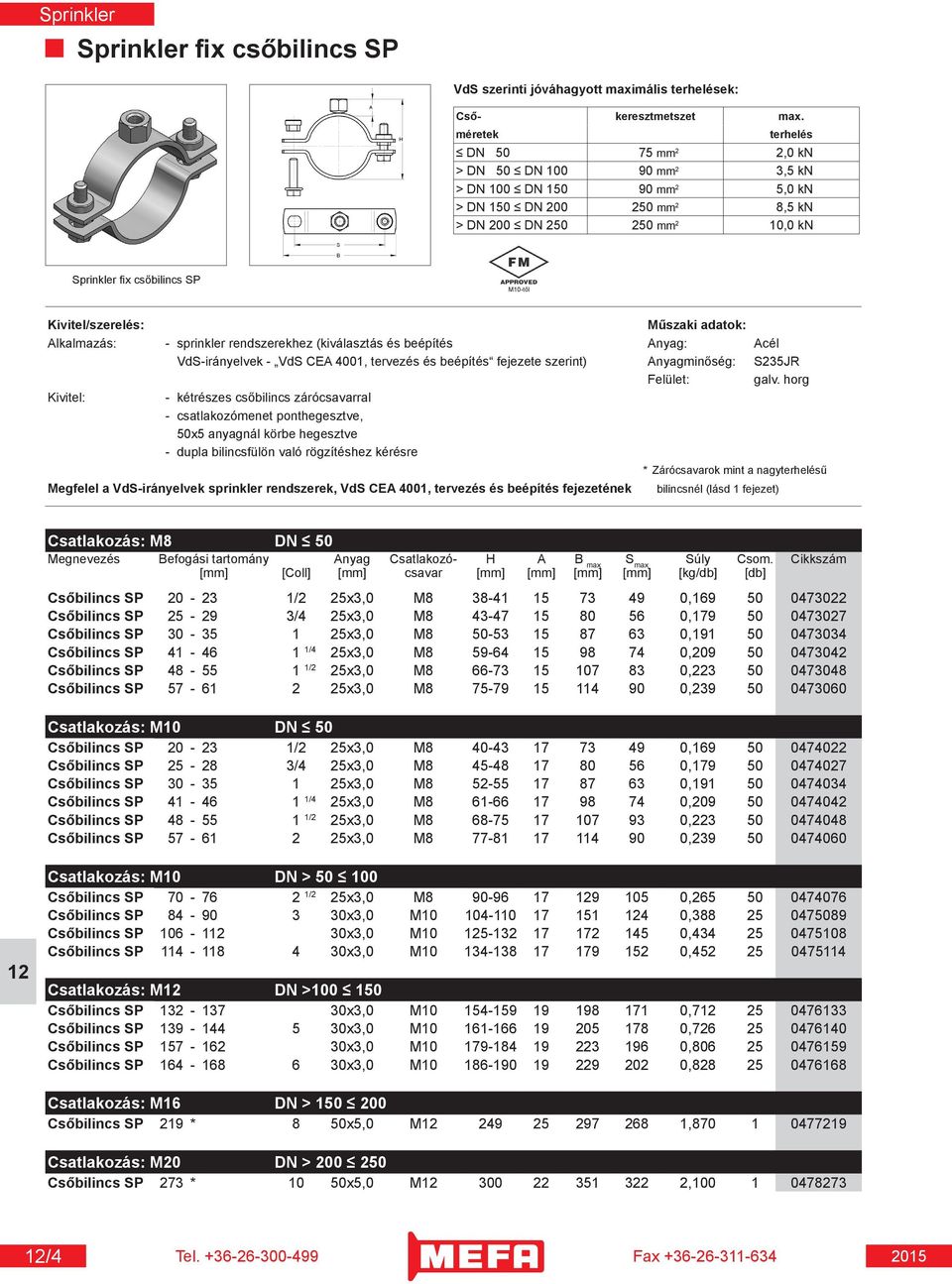

4 Sprinkler Sprinkler fix csőbilincs SP VdS szerinti jóváhagyott maximális terhelések: Cső- keresztmetszet max. méretek terhelés DN mm 2 2,0 kn > DN 50 DN mm 2 3,5 kn > DN 100 DN mm 2 5,0 kn > DN 150 DN mm 2 8,5 kn > DN 200 DN mm 2 10,0 kn Sprinkler fix csőbilincs SP M10-től Alkalmazás: - sprinkler rendszerekhez (kiválasztás és beépítés Anyag: Acél VdS-irányelvek - VdS CEA 4001, tervezés és beépítés fejezete szerint) Anyagminőség: S235JR Felület: galv. horg Kivitel: - kétrészes csőbilincs zárócsavarral - csatlakozómenet ponthegesztve, 50x5 anyagnál körbe hegesztve - dupla bilincsfülön való rögzítéshez kérésre * Zárócsavarok mint a nagyterhelésű Megfelel a VdS-irányelvek sprinkler rendszerek, VdS CEA 4001, tervezés és beépítés fejezetének bilincsnél (lásd 1 fejezet) Csatlakozás: M8 DN 50 Megnevezés Befogási tartomány Anyag Csatlakozó- H A B max S max Súly Csom. Cikkszám [mm] [Coll] [mm] csavar [mm] [mm] [mm] [mm] [kg/db] [db] Csőbilincs SP /2 25x3,0 M , Csőbilincs SP /4 25x3,0 M , Csőbilincs SP x3,0 M , Csőbilincs SP /4 25x3,0 M , Csőbilincs SP /2 25x3,0 M , Csőbilincs SP x3,0 M , Csatlakozás: M10 DN 50 Csőbilincs SP /2 25x3,0 M , Csőbilincs SP /4 25x3,0 M , Csőbilincs SP x3,0 M , Csőbilincs SP /4 25x3,0 M , Csőbilincs SP /2 25x3,0 M , Csőbilincs SP x3,0 M , Csatlakozás: M10 DN > Csőbilincs SP /2 25x3,0 M , Csőbilincs SP x3,0 M , Csőbilincs SP x3,0 M , Csőbilincs SP x3,0 M , Csatlakozás: M DN > Csőbilincs SP x3,0 M , Csőbilincs SP x3,0 M , Csőbilincs SP x3,0 M , Csőbilincs SP x3,0 M , Csatlakozás: M16 DN > Csőbilincs SP 219 * 8 50x5,0 M , Csatlakozás: M20 DN > Csőbilincs SP 273 * 10 50x5,0 M , /4 Tel Fax

5 Sprinkler csőpánt R Sprinkler Csőpánt R Kivitel: - egyrészes Anyag: Acél - zárócsavar nélküli csőbilincs Anyagminőség: S235JR - az "R" típusú csőbilincs csak szemesanya-adapterrel kombinálva Felület: galv. horg szerelhető Szükséges tartozék: - kötelező M8 zárócsavar DIN EN ISO 4017 szerinti, - anya DIN EN ISO 4032 szerint Megnevezés Méret Cső- Súly Csom. Cikkszám [Coll] külső-ø [kg/db] [db] Csőpánt R 1/2 21,3 0, Csőpánt R 3/4 26,9 0, Csőpánt R 1 33,7 0, Szemesanya-adapter Szemesanya-adapter Alkalmazás: - R típusú csőpánthoz Anyag: temperöntvény Szükséges tartozék: - kötelező M8 zárócsavar DIN EN ISO 4017 szerinti, Felület: galv. horg - anya DIN EN ISO 4032 szerint Megnevezés Belső- max. terhelés Súly Csom. Cikkszám menet VdS szerint [M] [kn] [kg/db] [db] Szemesanya-adapter BO 25-8 M8 2,0 0, Szemesanya-adapter BO M10 3,5 0, Tel Fax /5

6 Sprinkler C45 Konzol 45/45/2,5 SP C45 Konzol H45/45/2,5 sprinklerhez, hosszanti C45 Konzol K45/45/2,5 sprinklerhez, kereszt galv. horganyzott Anyagminőség talp: S355J2, fy = 355 N/mm 2 Talp mérete: 7 x 50 x 8,0 mm Anyagminőség szerelősín: S235JR, fy = 235 N/mm 2 Szerelősín mérete: 45 x 45 x 2,5 mm Felület: galv. horganyzott Globális biztonsági tényező γ: 1,54 C45 Konzol H45/45/2,5 SP galv. horganyzott max. terhelés Megnevezés Hossz Terhelési eset 1 Terhelési eset 2 Terhelési eset 3 Súly Csom. Cikkszám L F1 F2 q0 [mm] [kn] [kn] [kn/m] [kg/db] [db] C45 Konzol H45/45/2,5 L= ,0 3,32 1,66 10,53 1, C45 Konzol H45/45/2,5 L= ,0 2,49 1,24 5,92 1, C45 Konzol H45/45/2,5 L= ,0 1,99 1,00 3,79 1, C45 Konzol H45/45/2,5 L= ,0 1,66 0,83 2,63 2, C45 Konzol H45/45/2,5 L= ,0 1,42 0,68 1,93 2, C45 konzol K45/45/2,5 SP tűzihorganyzott C45 Konzol H45/45/2,5 L= ,0 3,15 1,58 10,01 1, C45 Konzol H45/45/2,5 L= ,0 2,37 1,18 5,63 1, Terhelési eset 1 Terhelési eset 2 Terhelési eset 3 F AX F1 F AX F2 F AX q0 F BX M G L/2 F BX M G L F BX M G L L = F1 M G = F1 * L 2 = F2 M G = F2 * L = q0 *L M G = q0 * L 2 2 Megjegyzés: Minden terhelési érték csak statikus esetre érvényes /6 Tel Fax
