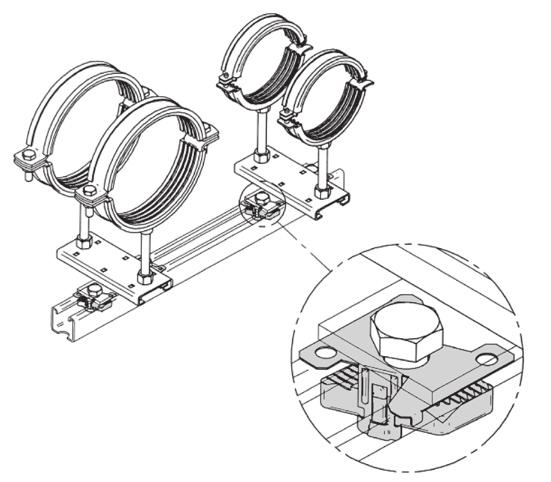

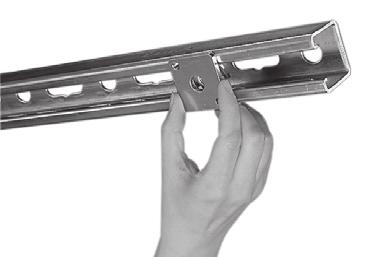

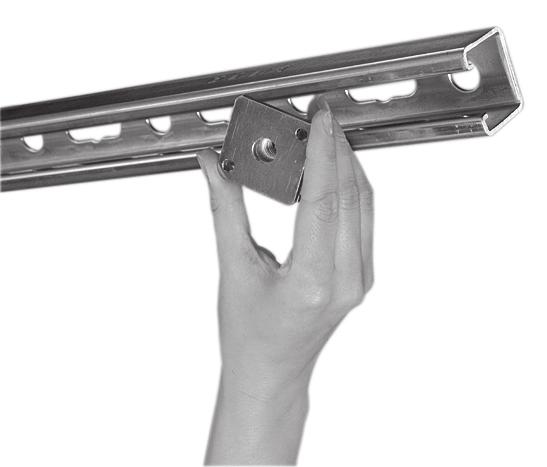

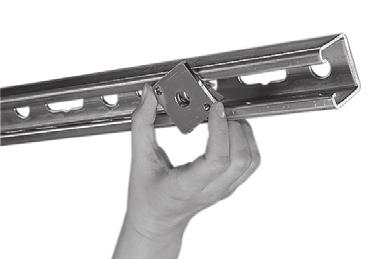

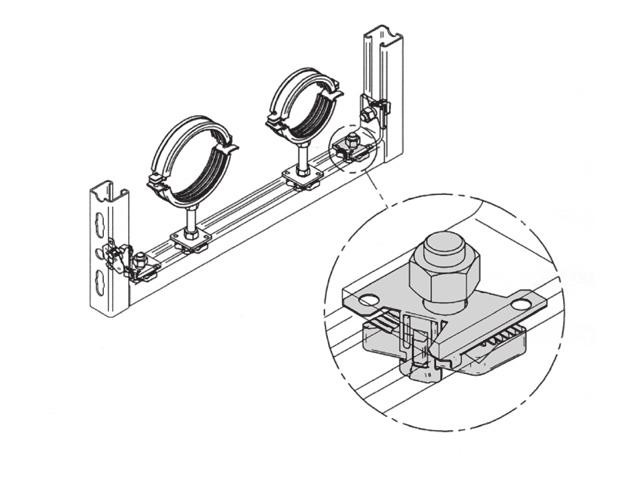

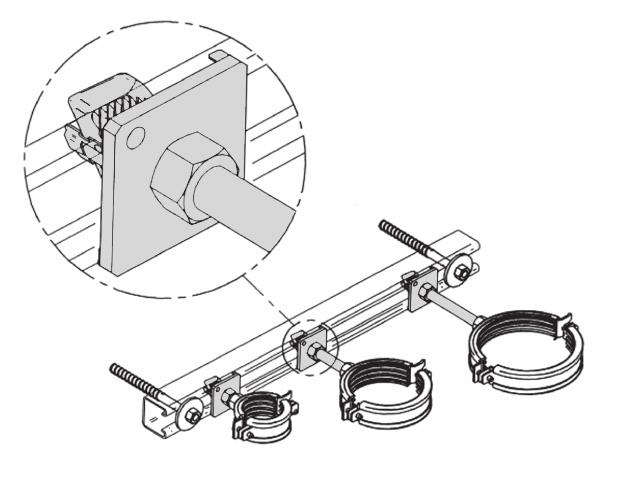

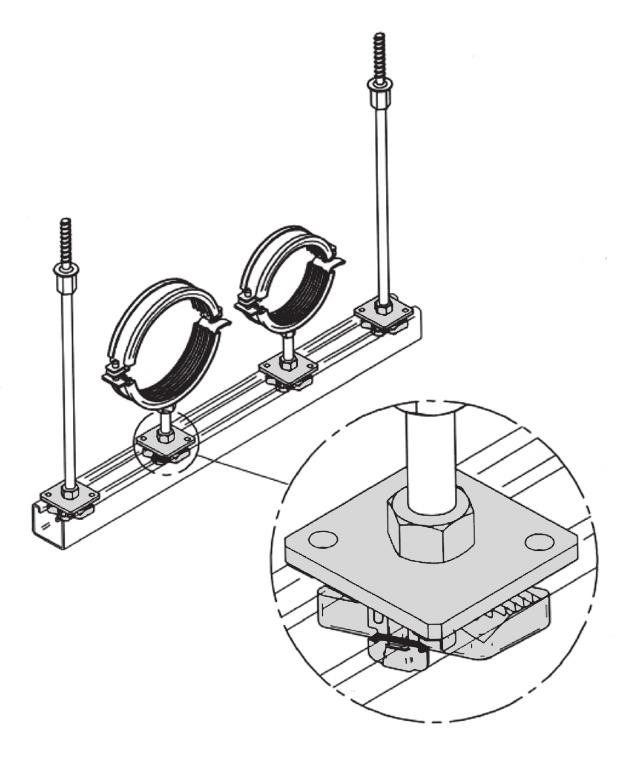

1 STEX-45 gyors-szerelési rendszer A gyors-szerelési rendszer a közepes- és nagyigénybevételű szerkezetekhez 45 mm sínszélességben: 45/26, 45/40, 45/60, 45/80D, 45/120D, 45/70, 45/140D 45-szerelőrendszer Stex behejezése. 2. Stex elforgatása. 3. Stex pozicionálás. 4. anyával kontrázni. 5. kész, könnyen átszerelhető STEX 45 rögzítő GP M8, M10 vagy M12 csatlakozó menettel bilincsrögzítésre Előnyök: - nem kell külön sínanya és alátét csak Stex 45 rögzítő GP, - Stex 45 rögzítő GP, behelyezése, elforgatása, csúsztatva a megfelelő helyre állítható, menetes szár behelyezése, hatlap anyával kontrázni és kész, - formazáró erős csatlakozás a recés anyarész és a recézett sín között, - az elforgatáskor a Stex 45 rögzítő GP fogazott része beakad a sínbe (ez hallható a kontrázás előtti mozgatáskor mint kattogás, - Stex 45 rögzítő GP a behelyezés, elforgatás után szabadon állítható a kívánt helyzetbe - a a kontrázás feloldásával ismét szabadon pozicionálható - igény szerinti hosszúságú menetes szár helyezhető a Stex 45 rögzítő GP-be Stex 45 rögzítő csapszeg GB M8, M10 vagy M12 csatlakozó menettel bilincsrögzítésre Előnyök: - nem kell külön sínanya és alátét csak Stex 45 rögzítőanya GB, - Stex 45 rögzítőanya GB, behelyezése, elforgatása, csúsztatva a megfelelő helyre állítható, menetes szár behelyezése, hatlap anyával kontrázni és kész, - formazáró erős csatlakozás a recés anyarész és a recézett sín között, - a különböző méretű előszerelt menetes rudakkal a bilincstávolság egészen 130 mm-ig kialakítható Stex 45 szerelő lap MP sínrendszerek összeszereléséhez Előnyök: - nem kell külön sínanya és alátét csak Stex 45 szerelőlap MTB, - Stex 45 szerelőlap MTB, behelyezése, elforgatása, csúsztatva a megfelelő helyre állítható, menetes szár behelyezése, hatlap anyával kontrázni és kész, - formazáró erős csatlakozás a recés anyarész és a recézett sín között, - a különböző méretű előszerelt menetes rudakkal, hatlapú csavarral a szerkezeti elemek (sarokelem, tartó, stb.) stabilan, biztonságosan a sínhez köthetőek Stex 45 szerelő csapszeg MTB sínrendszerek összeszereléséhez Előnyök: - nem kell külön sínanya és alátét csak Stex 45 szerelőlap MTB, - Stex 45 szerelőlap MTB, behelyezése, elforgatása, csúsztatva a megfelelő helyre állítható, menetes szár behelyezése, hatlap anyával kontrázni és kész, - formazáró erős csatlakozás a recés anyarész és a recézett sín között, - a különböző méretű előszerelt menetes rudakkal, hatlapú anyával a szerkezeti elemek (sarokelem, tartó, stb.) stabilan, biztonságosan a sínhez köthetőek 2Ι11

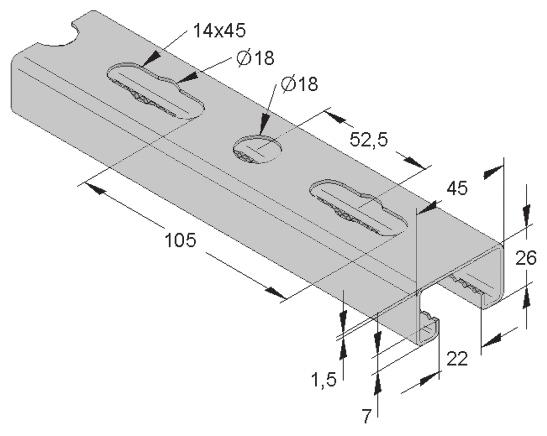

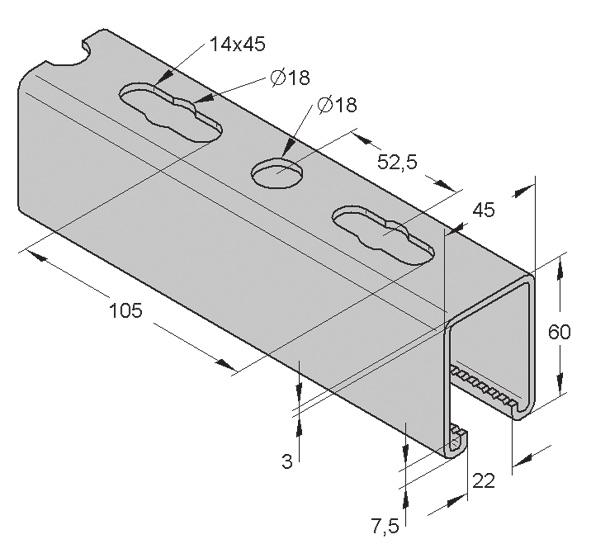

2 45 rendszer szerelősín fogazott, lyukasztott szerelősínt Kivitel: - tüzihorganyzott szalagból (tüzihorg.szalag), S250GD-Z275-N-A (EN 10147) - egyedileg tüzihorganyzott (egyedi tüzihorg) S235JRG2 RAL-GZ655-2 Műszaki adatok: - terhelési értékek a kihaltható profilsín áttekintő szerint. Utalás: - profilsín rozsdamentes acélból - láds ROZSDAMNENTES KATALÓGUS-ban - profilsín műanyag bevonattal egyedi igény szerint 45/26 méret megnevezés korrozióvédelem súly hossz cikkszám [kg/m] [m] 45/26/1,5 tüzihorg. szalag 1, /26/1,5 egyedi tüzihorg. 1, /40 méret megnevezés korrozióvédelem súly hossz cikkszám [kg/m] [m] 45/40/2,0 tüzihorg. szalag 2, /40/2,0 tüzihorg. szalag 2, /40/2,5 (IB 07 tüzihorg. szalag 2, /40/2,5 (IB 07 tüzihorg. szalagt 2, /40/3,0 (IB 07 tüzihorg. szalag 2, /40/3,0 (IB 073) tüzihorg. szalag 2, /40/3,0 (IB 074) e.t. egyedi tüzihorg. 3, /40/3,0 (IB 075) e.t. egyedi tüzihorg. 3, /60 méret megnevezés korrozióvédelem súly hossz cikkszám [kg/m] [m] [m] 45/60/3,0 (IB 076) tüzihorg. szalag 3, /60/3,0 e.t. (IB 077) egyedi tüzihorg. 4, Ι12

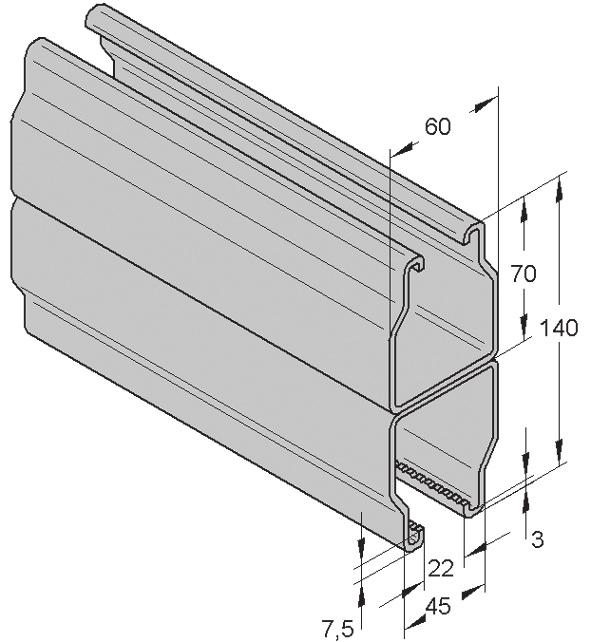

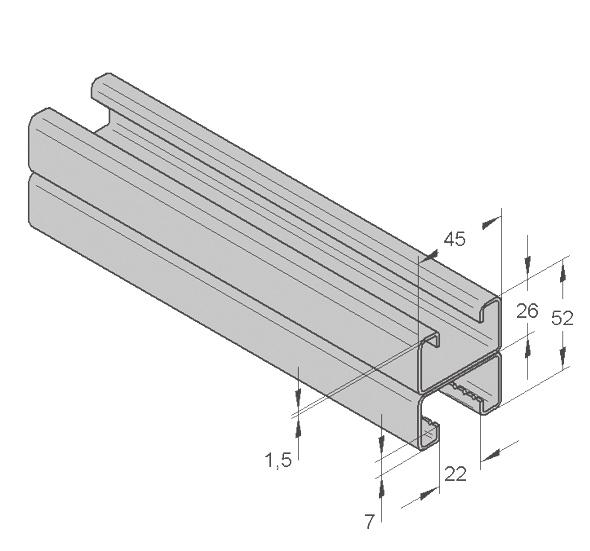

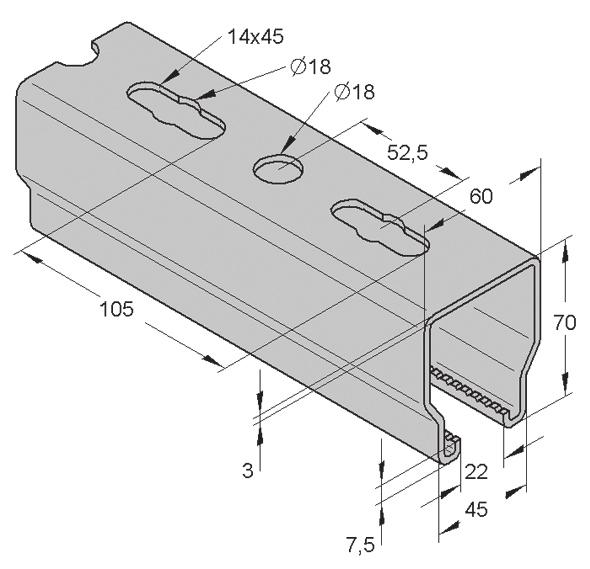

3 60/70 méret 45-szerelőrendszer megnevezés korrozióvédelem súly hossz cikkszám 45 mm fog-szélesség [kg/m] [m] 60 mm hát-szélesség 60/70/3,0 (IB 078) tüzihorg. szalag 4, /70/3,0 e.t. (IB 079) egyedi tüzihorg. 4, /52 méret megnevezés korrozióvédelem súly hossz cikkszám [kg/m] [m] 45/52/1,5 tüzihorg. szalag 2, /80 méret megnevezés korrozióvédelem súly hossz cikkszám [kg/m] [m] 45/80/2,5 D tüzihorg. szalag 5, /80/3,0 D tüzihorg. szalag 6, /80/3,0 D e.t. (IB 08 egyedi tüzihorg. 6, /120 méret megnevezés korrozióvédelem súly hossz cikkszám [kg/m] [m] 45/120/3,0 D (IB 08 tüzihorg. szalag 7, /120/3,0 D e.t. (IB 083) egyedi tüzihorg. 8, /140 méret megnevezés korrozióvédelem súly hossz cikkszám 45 mm fog-szélesség 60 mm hát-szélesség 60/140/3,0 D (IB 084) tüzihorg. szalag 9, /140/3,0 D e.t.* (IB 085) egyedi tüzihorg. 9, MPA-által ellenőrzőtt terhelési méretezés az érvényes Minősítési és ellenőrzési előírások alapján (Gütegemeinschaft Rohrbefestigung e.v. RAL-GZ ) * egyedileg tüzihorganyzott szerelősíneknél, a fedőréteg vastagsából adódóan 1mm-es méreteltérés lehetséges 2Ι13

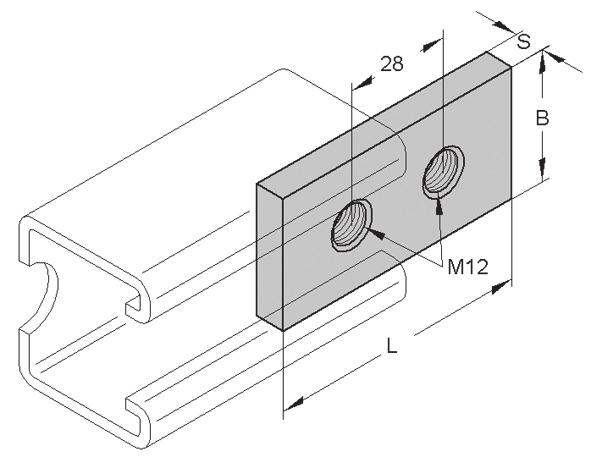

4 Szerelőelemek - áttekintő alkalmas profil 45/40 45/60 45/80 45/120 60/70 60/140 MP M12 MTB ajánlott kötőelemek rec. sínanya M12 4-szög men. lap M12 2-lyuk men. lap M12 megnevezés - katalógus oldal cikkszám. IB-Nr ס ס ס 4 sarok 40/6 2-lyukú oldal 21 ס ס ס ס 3-lyukú sarok 40/5 oldal 21 / 22 L K ס ס ס ס 4-lyukú sarok 40/ oldal 22 ס ס ס ס 407 csomóponti 40/ lyukú, merevítős oldal 21 ס ס 417 csomóponti 40/ ס ס 5-lyukú, merevítős oldal 21 mennyiség: 5 + tartozék: 5 mennyiség: 5 mennyiség: 5 + tartozék: 5 mennyiség: 5 + tartozék: 5 ס ס ס 433 összekötő 40/ lyukú 4-lyukú oldal 20 + tartozék + tartozék + tartozék ס ס ס 430 összekötő 40/ L-alakú oldal 20 ס ס ס 431 összekötő 40/ T-alakú oldal 20 ס ס ס sarokszög bal jobb oldal 24 * 5 ס ס ס ס lyuk sarokösszekötő 4 bal jobb oldal 24 ס ס ס 658 kereszt összekötő sarok összekötő oldal 23 mennyiség: 5 mennyiség: 5 mennyiség: 5 mennyiség: 5 + tartozék mennyiség:4 + tartozék mennyiség:4 + tartozék ס ס ס T-összekötő lapos hajlított oldal 23 2Ι14

5 Szerelőelemek - áttekintő alkalmas profil 45/40 45/60 45/80 45/120 60/70 60/140 MP M12 MTB ajánlott kötőelemek rec. sínanya M12 4-szög men. lap M12 2-lyuk men. lap M12 megnevezés - katalógus oldal cikkszám. IB-Nr ס ס 624 kalap profil oldal 26 ס ס 412 lépcsős sarok 3-lyuk ס ס lépcsős sarok 3-lyuk oldal 25 ס ס 629 profilrögzítő Uni-profilrögzítő + tartozék: 1 + tartozék: 1 + tartozék: 1 13 mm - furat Ø mm - furat Ø oldal 26 ס ס sínösszekötő ס ס 45/ / mennyiség:4 oldal 25 ס síntartó ס ס ס 140/80/8 45 hosszanti /80/8 45 kereszt /80/8 60 hosszanti oldal 27 ס síntartó ס ס 190/80/8 45/ /80/8 45/ /80/8 60/ oldal 27 ס ס ס ס csuklós tartó hosszanti kereszt oldal 29 ס ס ס csuklós-alaplemez kereszt hosstanti oldal 29 ס ס ס ס 970 csuklós tartó oldal 28 homloklemez hosszanti kereszt oldal 25 feszítő karom sínszorító I-tartóra oldal KONZOLOK megfelelő oldal dupla tartó-csavaros oldal 27 tartó-nagy alaplemezes oldal 25 feltételes optimális ס alternativa a profil hátoldalán történő csavarozáshoz 2Ι15

6 Fx Stex 45 rögzítő GP Rögzítési mód: formazáró erős csatlakozás a recés anyarész és a recézett sín között Felhasználás: csőbilincsek rögzítésére Stex 45 rögzítő GP Fz megnevezés ajánl.megh.nyomaték eng. terhelések súly csomag cikkszám M an M an F x F x F z F z menet [Nm] [Nm] [kn] [kn] [kn] [kn] [db] GP M8 3) 9,4 17,0 1,6 4,4 2,6 7,3 0, GP M10 3) 12,8 34,0 2,6 7,0 4,1 10,6 0, GP M12 3) 22,5 58,0 3,9 10,3 5,8 16,2 0, Fx Stex 45 rögzítő csapszeg GB Rögzítési mód: formazáró erős csatlakozás a recés anyarész és a recézett sín között Felhasználás: csőbilincsek rögzítésére menetes rudak igény szerinti hosszra kiválaszthatóak/beállíthatóak Fz Stex 45 rögzítő csapszeg GB megnevezés hossz ajánl. meghúzási eng. terhelés súly csomag cikkszám men.rúd nyomaték M an F x F z [mm] [Nm] [kn] [kn] [db] GB M8/ ,4 1,6 2,6 0, GB M8/ ,4 1,6 2,6 0, GB M8/ ,4 1,6 2,6 0, GB M8/ ,4 1,6 2,6 0, GB M8/ ,4 1,6 2,6 0, GB M10/ ,8 2,6 4,1 0, GB M10/ ,8 2,6 4,1 0, GB M10/ ,8 2,6 4,1 0, GB M10/ ,8 2,6 4,1 0, GB M10/ ,8 2,6 4,1 0, GB M12/ ,5 3,9 5,8 0, GB M12/ ,5 3,9 5,8 0, GB M12/ ,5 3,9 5,8 0, GB M12/ ,5 3,9 5,8 0, GB M12/ ,5 3,9 5,8 0, Fx Stex 45 szerelőlap MP Rögzítési mód: formazáró erős csatlakozás a recés anyarész és a recézett sín között Felhasználás: szerelőelemek (sakokelem, talp, csomóponti, stb.) és szerelősín formazáró összekötésére hatlapfejű 8.8 metrikus csavarral Stex 45 szerelőlap MP Fz megnevezés ajánl. meghúzási eng. terhelés súly csomag cikkszám nyomaték M an F x F z [Nm] [kn] [kn] [db] MP M8 3) 7,5 4,4 7,3 0, MP M10 34,0 7,0 10,6 0, MP M12 58,0 10,3 16,2 0, további engedélyezett terhelések a Profilsín kiválasztó táblázatban találhatóak csak a megfelelő meghúzási nyomaték (M an ) esetében érvényes 3) M8 csavar terhelése menetes kötésnél ellenörizendő Stex 45 szerelő csapszeg MTB előszerelt 40mm M12 menetes rúddal + M12 hatlapú anyával, szereléshez MTB M12x40 30,0 10,3 16,2 0, Ι16

7 Recés sínanya S (menetes recés alátét) recés sínanya S Fx Fz Rögzítési mód: formazáró erős csatlakozás a recés anyarész és a recézett sín között - formazáró kötésére hatlapfejű 8.8 metrikus csavarral - formazárő kötésre menetes szárral, hatlapf.anyával és alátéttel Felhasználás: - szerelőelemek (sakokelem, talp, csomóponti, stb.) és szerelősín között: hatlapfejű 8.8 metrikus csavarral - bilincsrögzítésre: menetes szárral hatlapf.anyával és alátéttel Szerelési mód: 1.) anya előszerelése a menetes elemen majd behelyezés a sínbe 2.) a sínanya behelyezésekor ügyelni kell, hogy az anya szabadon elforduhasson a meghúzáskor 3.) a meghúzáskor a sínanya ütközéssel a megfelelő helyzetbe fordul megnev. eng. ajánlott eng. eng. súly csomag cikkszám meghúzó- meghúzó- terhelés terhelés nyomaték nyomaték M an, 0,2 M an F x F z [Nm] [Nm] [kn] [kn] [db] M6* ) 3) 10,0 3,0 2,4 2,8 0, M8 3) 24,0 7,5 4,4 7,3 0, M10 48,0 34,0 7,0 10,6 0, M12 84,0 58,0 10,3 16,2 0, sínanya Fz Fx Sínanya (menetes alátét) Rögzítési mód: formazáró erős csatlakozás a recés anyarész és a recézett sín között - formazárő kötésre menetes szárral, hatlapf.anyával és alátéttel Felhasználás: - bilincsrögzítésre: menetes szárral hatlapf.anyával és alátéttel Szerelési mód: 1.) anya előszerelése a menetes elemen majd behelyezés a sínbe 2.) a sínanya behelyezésekor ügyelni kell, hogy az anya szabadon elforduhasson a meghúzáskor 3.) a meghúzáskor a sínanya ütközéssel a megfelelő helyzetbe fordul megnevezés menet F x F z súly csomag cikkszám eng.megfogó t. eng. húzó terh. G [kn] [kn] [db] 40 x 22 M8 0,65 3,20 0, x 22 M10 1,30 3,20 0, x 22 M12 2,20 3,20 0, recés csapszeg Fx Fz Recés csapszeg Rögzítési mód: formazáró erős csatlakozás a recés anyarész és a recézett sín között - formazáró kötésére hatlapfejű 8.8 metrikus csavarral - formazárő kötésre menetes szárral, hatlapf.anyával és alátéttel Felhasználás: - szerelőelemek (sakokelem, talp, csomóponti, stb.) és szerelősín között: hatlapfejű 8.8 metrikus csavarral - bilincsrögzítésre: menetes szárral hatlapf.anyával és alátéttel Szerelési mód: lásd. recés sínanya S megn. hossz eng. ajánlott eng. eng. súly csomag cikkszám men.rúd meghúz. meghúzó- terhelés terhelés nyomaték nyomaték NL M an, 0,2 M an F X [mm] [mm] [Nm] [Nm] [kn] [kn] [db] M8 3) 17,5 24,0 7,5 4,4 7,3 0, M10 17,5 48,0 34,0 7,0 10,6 0, M12 22,5 84,0 58,0 10,3 16,2 0, további engedélyezett terhelések a Profilsín kiválasztó táblázatban találhatóak csak a megfelelő meghúzási nyomaték (M an ) esetében érvényes 3) szerelési összeköként fenntartással használható *kivitel tipus 34/21 Utalás: hatalp anya, alátét lásd 5 fejezet 2Ι17

8 Kalapácsfejű csavar 45 Felhasználás: - szerelőelemek (sakokelem, talp, csomóponti, stb.) és szerelősín között: - bilincsrögzítésre: menetes szárral hatlapf.anyával és alátéttel Felhasználás: elsősorban csőbilincs rögzítésre alkalmazandó nagyterhelésű szerelési elemek rögzítésére nem alkalmas kalapácsfejű csavar 45 teljes menetrész megfogó eng. súly csomag cikkszám G x GL hossz hossz terhelés terhelés BL NL F2 F1 [mm] [mm] [mm] [kn] [kn] [db] M8x35 19,5 9,5 0,65 3,20 0, M8x40 24,5 14,5 0,65 3,20 0, M8x50 34,5 24,5 0,65 3,20 0, M8x70 54,5 44,5 0,65 3,20 0, M10x35 19,5 8,0 1,30 3,20 0, M10x50 34,5 23,0 1,30 3,20 0, M10x70 54,5 43,0 1,30 3,20 0, M12x40 25,0 11,0 2,20 3,20 0, M12x50 35,0 21,0 2,20 3,20 0, M12x70 55,0 41,0 2,20 3,20 0, nem alkalmas M8/10 lépcsős menethez nem alkalmas M10/12 lépcsős menethez ZÁRÓDUGÓ műanyag PE, fekete szerelősín méret súly csomag cikkszám [db] 45 / 26 0, / 40 (45/80=2db) 0, / 60 (IB 904) (45/120= 2db) 0, / 70 (IB 905) (60/140=2db) 0, záródugó 45/40 2Ι18

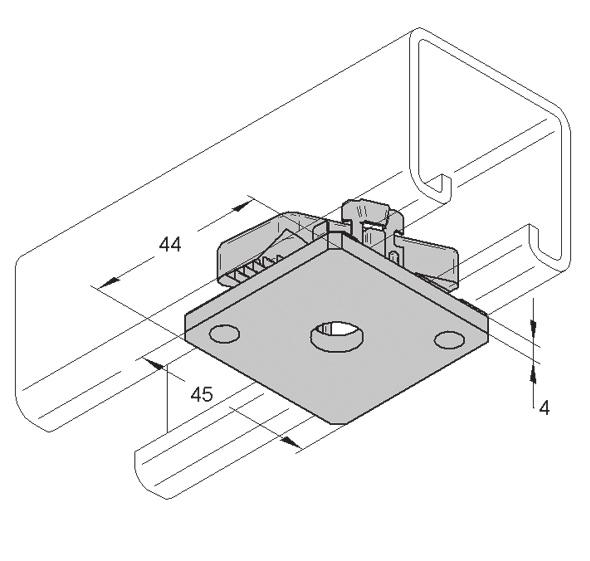

9 Fx Szögletes menetes alátét Fz Szögletes menetes alátét (1-lyukú) Rögzítési mód: formazáró erős csatlakozás a recés anyarész és a recézett sín között - formazáró kötésére hatlapfejű 8.8 metrikus csavarral - formazárő kötésre menetes szárral, hatlapf.anyával és alátéttel Felhasználás: szerelőelemek (sakokelem, talp, csomóponti, stb.) és bilincsrögzítésre: A szerelősín belsejében (35x30) és külső részén (50x48) megfogásként is alkalmazható szerelősín 45 és 60 mm szélességre megnevezés ajánl.meghúzó nyomaték M an 3) M an F x F x F z F z eng. terhelés súly cs. cikkszám L x B x S FK4.6 FK8.8 FK4.6 FK8.8 FK4.6 FK8.8 [mm] [Nm] [Nm] [kn] [kn] [kn] [kn] [db] 35x30x6 M8 9,4 17,0 1,6 4,4 2,6 7,3 0, x30x8 M10 12,8 34,0 2,6 7,0 4,1 10,6 0, x30x8 M12 22,5 58,0 3,9 10,3 5,8 16,2 0, x30x8 M16 22,0 62,0 11,1 19,1 10,7 29,7 0, szerelősín 60 mm belső 45mm széles külső részére 50x48x8 M8 3) 9,4 17,0 1,6 4,4 2,6 7,3 0, x48x8 M10 3) 12,8 34,0 2,6 7,0 4,1 10,6 0, x48x8 M12 22,5 58,0 3,9 10,3 5,8 16,2 0, x48x8 M16 22,0 62,0 11,1 19,1 10,7 29,7 0, Fx 2-lyukú menetes alátét Rögzítési mód: formazáró erős csatlakozás a recés anyarész és a recézett sín között - formazáró kötésére hatlapfejű 8.8 metrikus csavarral - formazárő kötésre menetes szárral, hatlapf.anyával és alátéttel Felhasználás: szerelőelemek (sakokelem, talp, csomóponti, stb.) és bilincsrögzítésre: megnevezés eng. súly cs cikkszám L x B x S terhelés [mm] F x [kn] [db] 2-lyukú menetes alátét 45mm és 60mm széles sínhez 70 x 35 x 8 (IB 610) 20,6 0, Szögletes furatos alátét Material: S235JR, galvanisch verzinkt 45mm és 60mm széles sínhez megnevezés súly cs cikkszám Ø [mm] [db] 13 (IB 40 0, (IB 400) 0, szögletes furatos alátét további engedélyezett terhelések a Profilsín kiválasztó táblázatban találhatóak csak a megfelelő meghúzási nyomaték (M an ) esetében érvényes 3) szerelési összeköként fenntartással használható 2Ι19

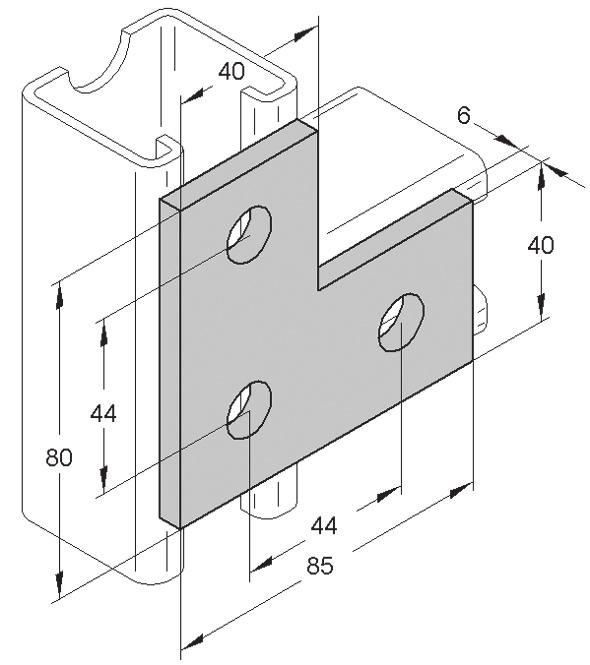

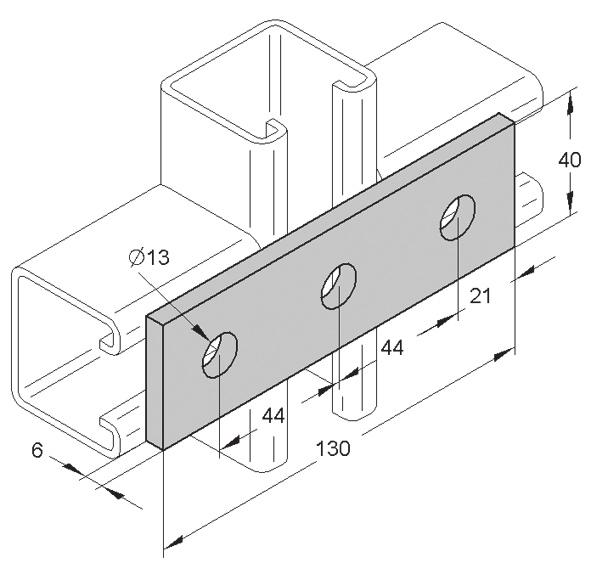

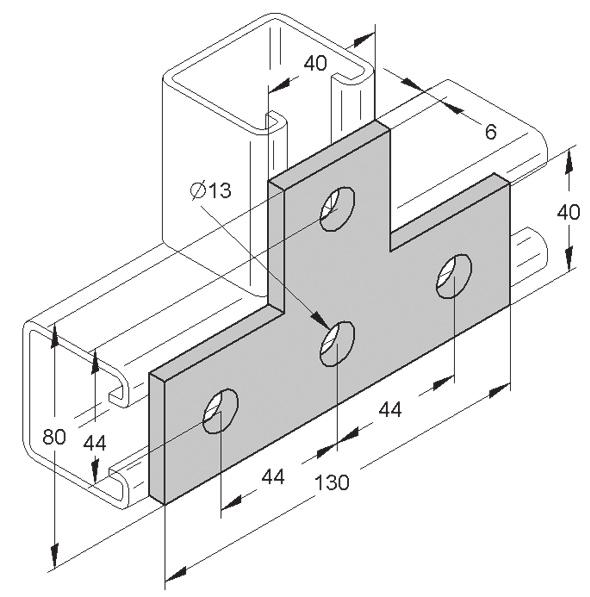

10 Összekötő lap 40/6 3-lyukú megnevezés súly csomag cikkszám [db] összekötő lap 40/6 3-lyukú (IB 433) 0, összekötő lap 40/6 3-lyukú Összekötő lap 40/6 4-lyukú megnevezés súly csomag cikkszám [db] összekötő lap 40/6 4-lyukú (IB 434) 0, összekötő lap 40/6 4-lyukú Összekötő lap 40/6 L-alakú megnevezés súly csomag cikkszám [db] összekötő lap 40/6 L-alakú (IB 430) 0, összekötő lap 40/6 L-alakú Összekötő lap 40/6 T-alakú megnevezés súly csomag cikkszám [db] összekötő lap 40/6 T-alakú (IB 43 0, összekötő lap 40/6 T-alakú 2Ι20

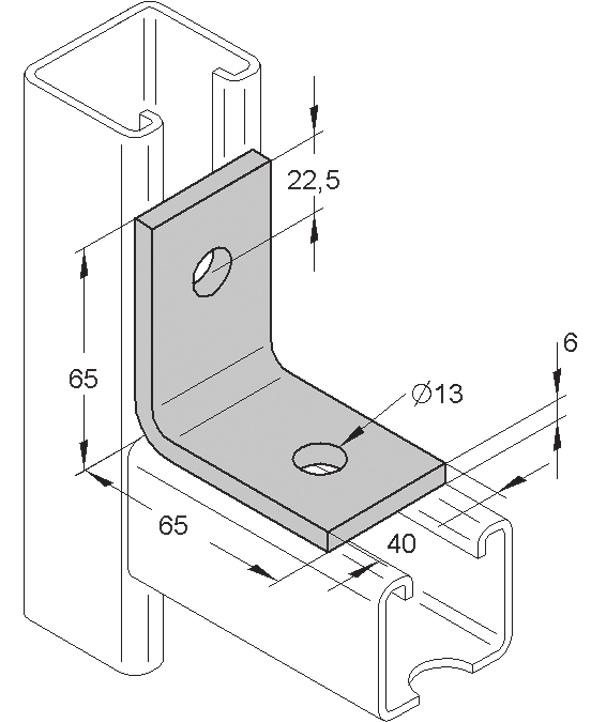

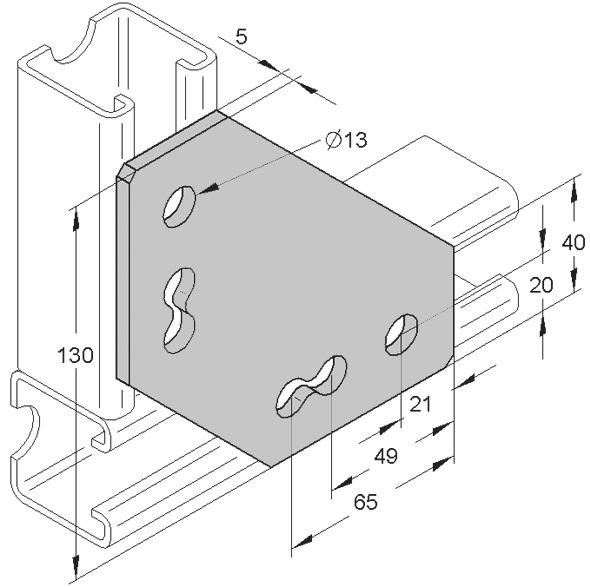

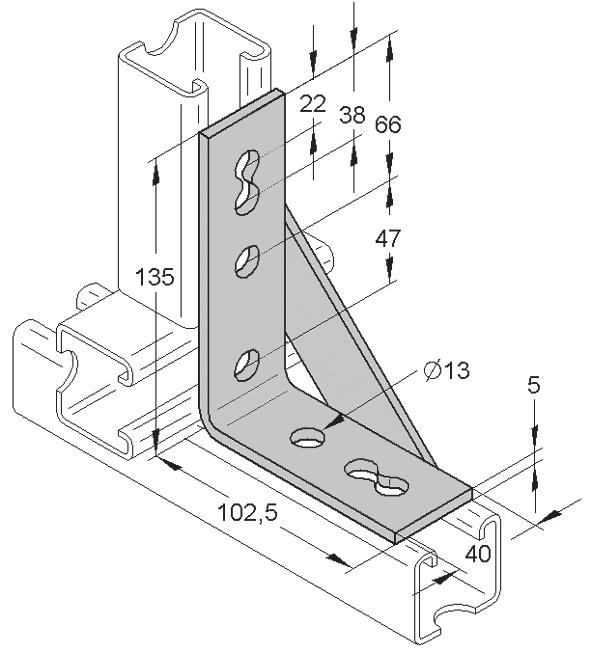

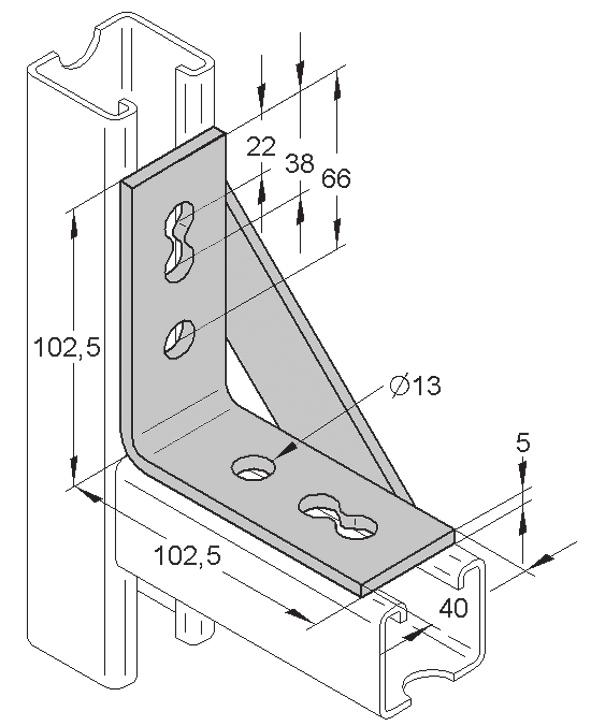

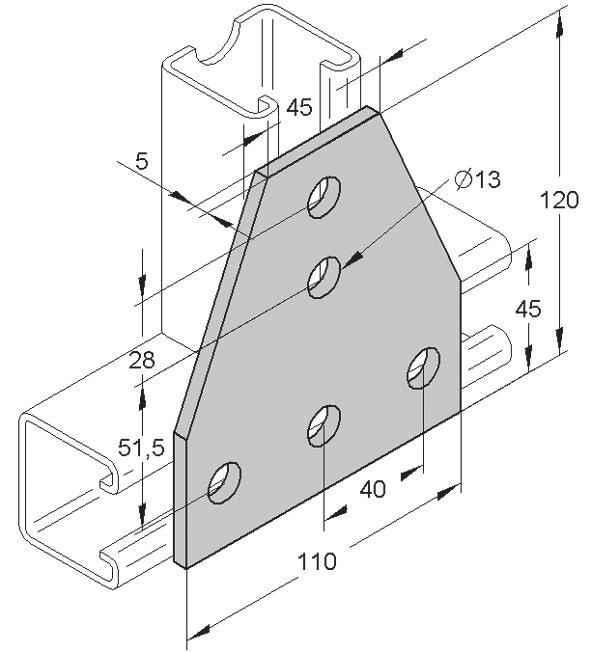

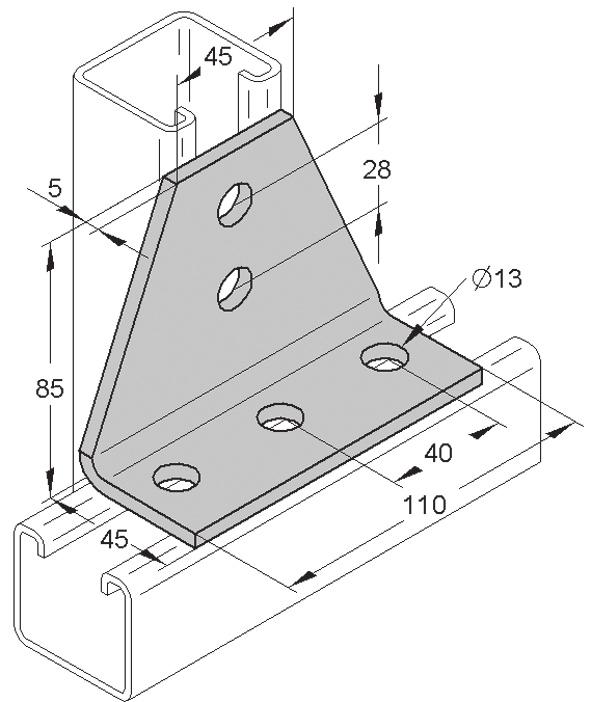

11 Csomóponti elem 40/5 4-lyukú 45-szerelőrendszer 1/Z2 * megnevezés szabadon sínben súly cikkszám [kn] [kn] csomóponti elem 40/5 4-lyukú (IB 407) 2,0 6,0 0, csomóponti elem 40/5 4-lyukú Csomóponti elem 40/5 5-lyukú 1/Z2 * megnevezés szabadon sínben súly cikkszám [kn] [kn] csomóponti elem 40/5 4-lyukú (IB 417) 2,0 6,0 0, csomóponti elem 40/5 5-lyukú 3/Z4 * Sarokelem 40/6 2-lyukú megnevezés szabadon sínben súly cikkszám [kn] [kn] sarokelem 40/6 2-Loch (IB 4) 1,0 4,0 0, sarokelem 40/6 2-lyukú Sarokelem 40/6 3-lyukú 3/Z4 * megnevezés szabadon sínben súly cikkszám [kn] [kn] sarokeleme 40/5 3-lyukú L (IB 403) 1,0 4,0 0, sarokelem 40/5 L 3-lyukú * 2db M12/25 hatlapfejű csavar, vagy 1db IB 610 vagy 2db Stex45 MTB 2Ι21

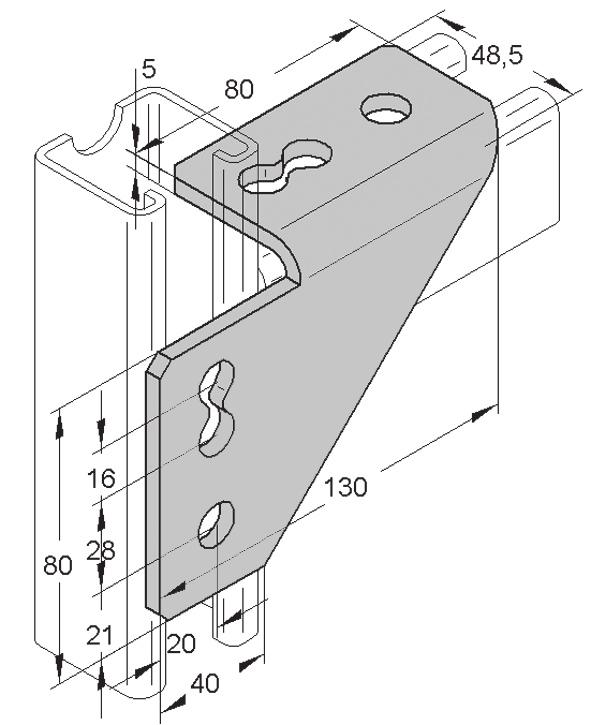

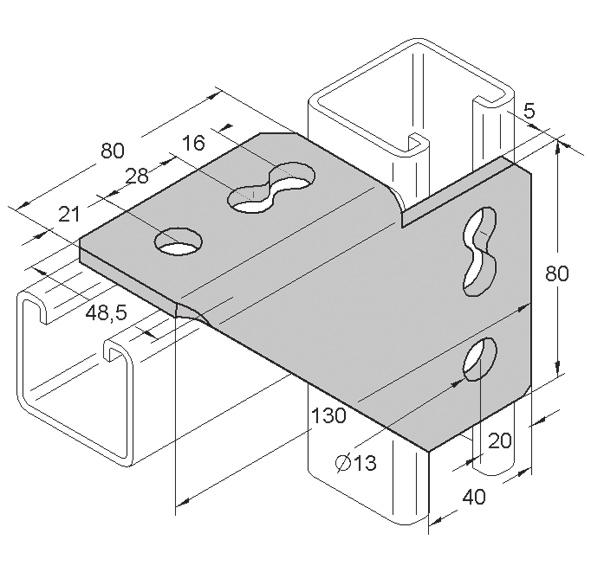

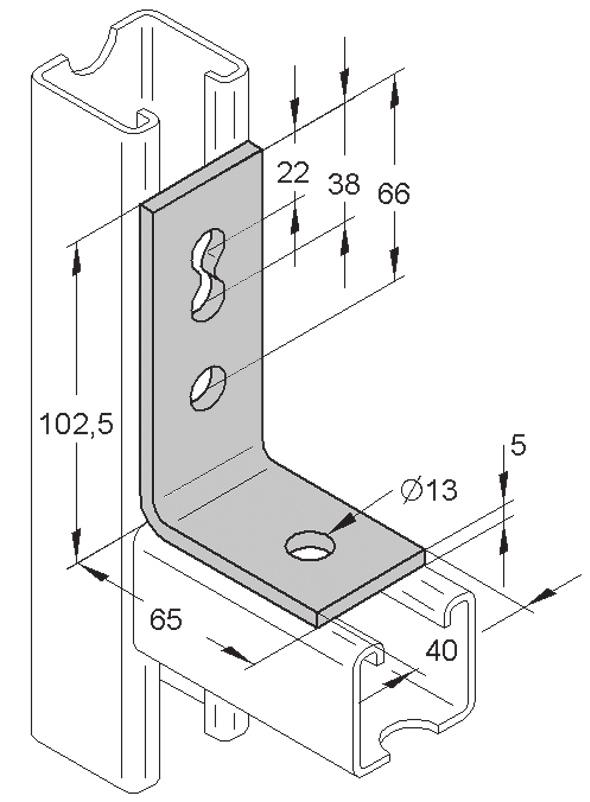

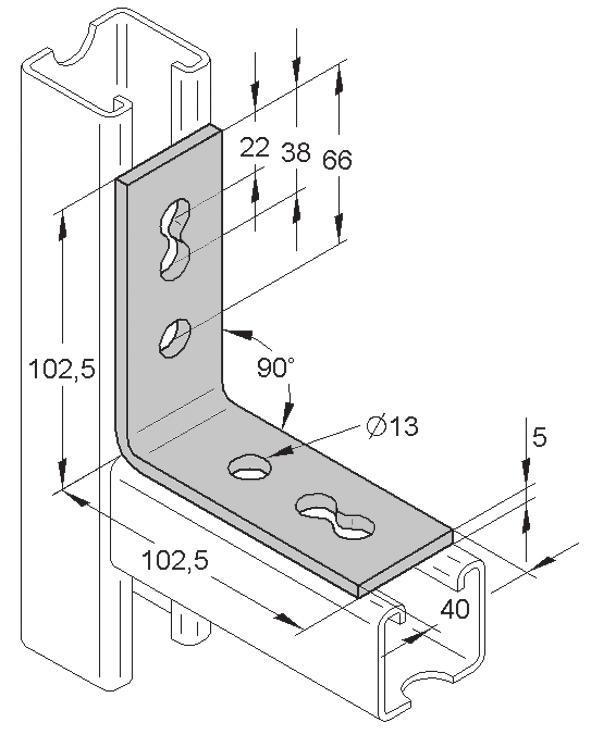

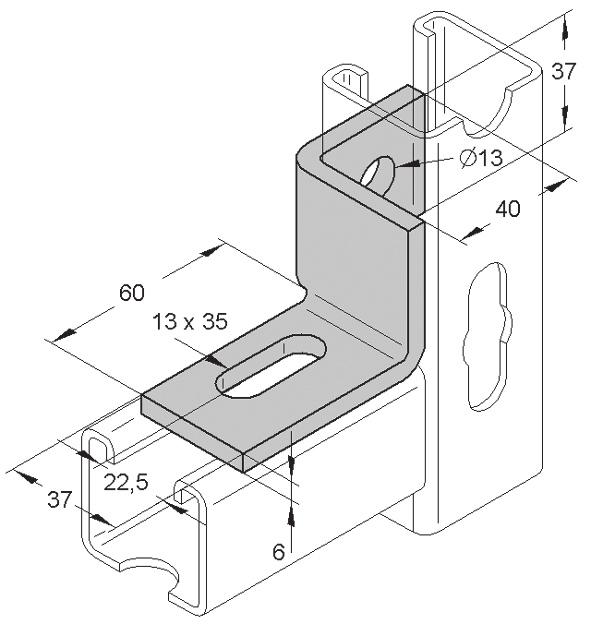

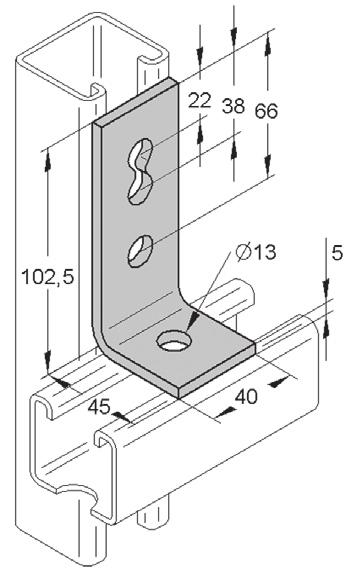

12 Sarokelem 40/5 3-lyukú K (hosszított) 1/Z2 * 1 megnevezés szabadon sínben súly cikkszám [kn] [kn] sarokelem 40/5 3-lyukú-K (IB 404) 1,0 4,0 0, sarokelem 40/5 K 3-lyukú K - hosszított Fx Sarokelem 40/5 4-lyukú megnevezés sínben súly cikkszám [kn] sarokelem 40/5 4-lyukú 135 (IB 406) 10,3 0, IB 610összekötővel és Stex MTB-vel sarokelem 40/5 4-lyukú 135 1/Z2 * Sarokelem 40/5 4-lyukú 90 1 megnevezés szabadon sínben súly cikkszám [kn] [kn] sarokelem 40/5 4-lyukú 90 (IB 405) 1,0 4,0 0, sarokelem 40/5 4-lyukú 90 Sarokelem 40/5 4-lyukú 45 megnevezés súly cikkszám sarokelem 40/5 4-lyukú 45 (IB 410) 0, sarokelem 40/5 4-lyukú 40/5 45 * 2db M12/25 hatlapfejű csavar, vagy 1db IB 610 vagy 2db Stex45 MTB 2Ι22

13 Kereszt összekötő megnevezés súly cikkszám keresztösszekötő (IB 658) 0, keresztösszekötő T-összekötő - lapos megnevezés súly cikkszám T-összekötő - lapos (IB 657) 0, T-összekötő - lapos T-összekötő 90 hajlított súly cikkszám megnevezés T-összekötő 90 jalított (IB 687) 0, T-összekötő 90 o hajlított Sarok összekötő lap 4-lyukú megnevezés súly cikkszám sarokösszekötő lap 4-lyukú (IB 659) 0, sarokösszekötő lap 4-lyukú 2Ι23

14 Sarokszög jobb megnevezés súly cikkszám sarokszög jobb (IB 414) 0, sarokszög jobb Sarokszög bal megnevezés súly cikkszám sarokszög bal (IB 415) 0, sarokszög bal Sarokösszekötő 4-lyukú jobb súly cikkszám megnevezés sarokösszekötő 4-lyukú jobb (IB 47 0, sarokösszekötő 4-lyukú jobb Sarokösszekötő 4-lyukú bal megnevezés súly cikkszám sarokösszekötő 4-lyukú bal (IB 47 0, sarokösszekötő 4-lyukú bal 2Ι24

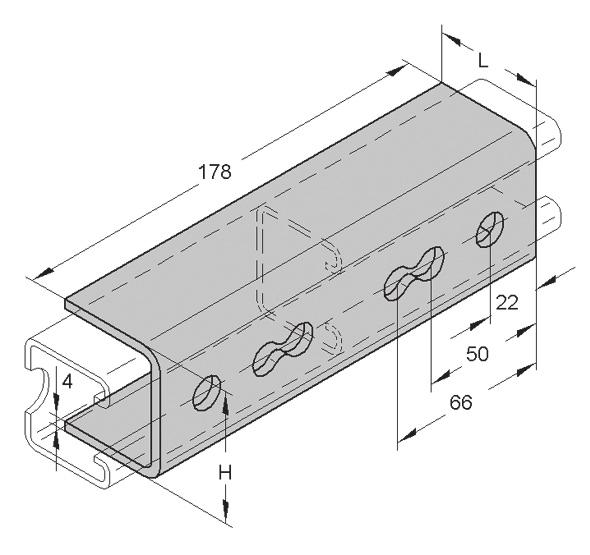

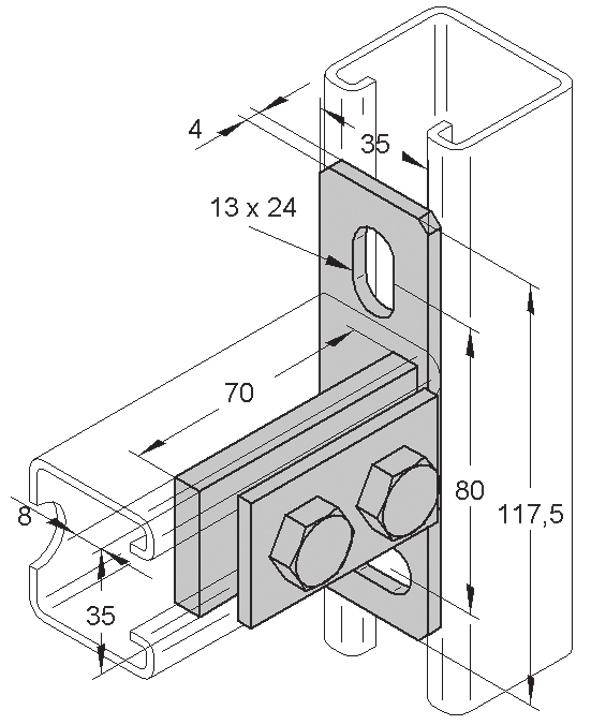

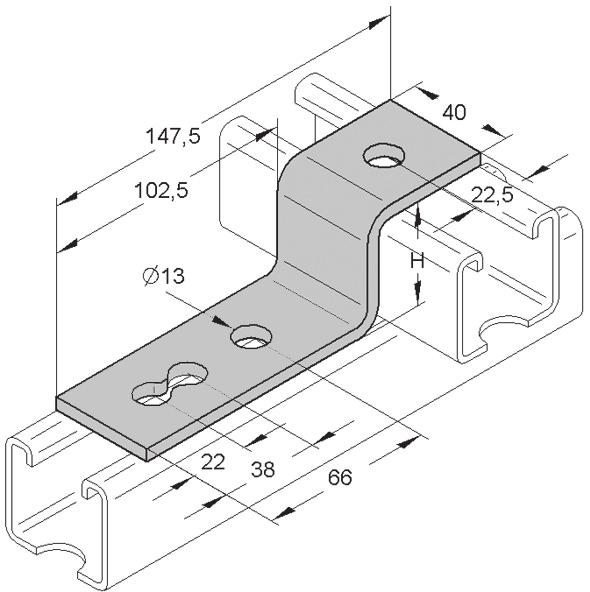

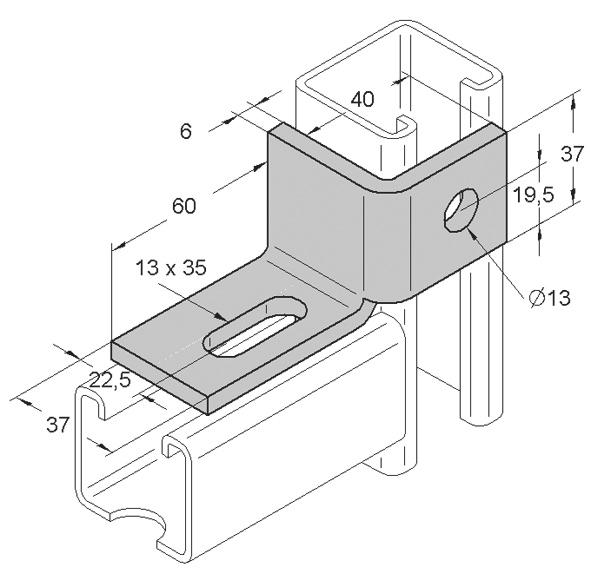

15 Lépcsős sarokelem 3-lyukú 40/5 megnevezés MÉRET súly cikkszám H max. [mm] [kn] lépcsős sarokelem 40 (IB ,0 0, lépcsős sarokelem 60 (IB 413) 60 1,0 0, lépcsős sarokelem 3-lyukú Sínösszekötő Felhasználás: szerelősinek összekötésére H L súly cikkszám [mm] [mm] 45/40, 45/60, 45/80, 45/120 szerelősínhez sínösszekötő 45/40 (IB 620) , /70, 60/140 szerelősínhez sínösszekötő 60/70 (IB , sínösszekötő Ajánlott tartozékok: - 2 db menetes 2-lyukú alátét - 4 db formazáró rögzítéshez M12 recés sínanya + 4 db hatlapfejű csavar M12 x 25 Homloklemez 45/40 hosszanti csavarok súly cikkszám menet 45/40 mm szerelősínhez homloklemez 45/40 hosszanti (IB 656) M12 0, F X Alkalmazás: - 2 szerelősín összekötésére - nem alkalmas padló ill. mennyezeti rögzítésre - F X = max. 0,8 kn csúszásmentes összekötés - = max. 1,3 kn csúszásmentes összekötés homloklemez 45/40 hosszanti Homloklemez 45/40 kereszt csavarok súly cikkszám menet 45/40 mm szerelősínhez homloklemez 45/40 kereszt (IB 646) M12 0, F X homloklemez 45/40 kereszt Alkalmazás: - 2 szerelősín összekötésére - nem alkalmas padló ill. mennyezeti rögzítésre - F X = max. 0,8 kn csúszásmentes összekötés - = max. 1,3 kn csúszásmentes összekötés 2Ι25

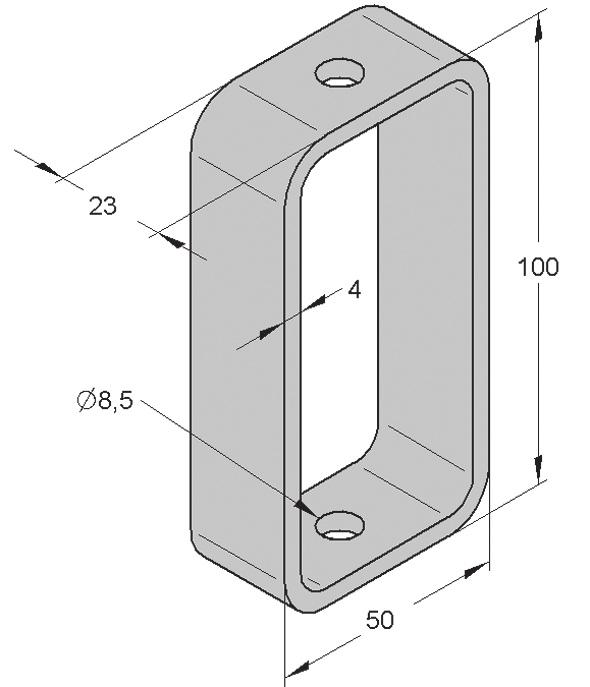

16 Profilrögzítő 45 méretek súly csom. cikkszám W B Ø D H S [mm] [mm] [mm] [mm] [mm] [db] Profilrögzítő 45 (IB 629) 46, , , profilrögzítő Uni-Profilrögzítő furat-ø súly csom. cikkszám [mm] [db] Uni-Profilrögzítő 13 (IB 63 13,0 0, Uni-Profilrögzítő 17 (IB 63 17,0 0, anyagvastagság = 4 mm uni-profilrögzítő Kalap-profil tipus szerelősín méret súly cikkszám méretekhez A L W H [mm] [mm] [mm] [mm] 40 (IB 624) 45/40 107,0 136, , (IB 625) 45/60 107,0 136, , kalap-profil anyagvastagság = 4 mm 80 (IB 626) 45/80-D 107,0 136, , (IB 627) 45/120-D 107,5 136, , (IB 628) 60/70 122,0 151, , Függesztő 100/50/4 2-lyukú Alkalmazás: univerzális felhasználás pl. mennyezeti függesztő súly cikkszám [kn] 100/50/4 2-lyukú 1,9 0, függesztő 100/50/4 2-Loch 2Ι26

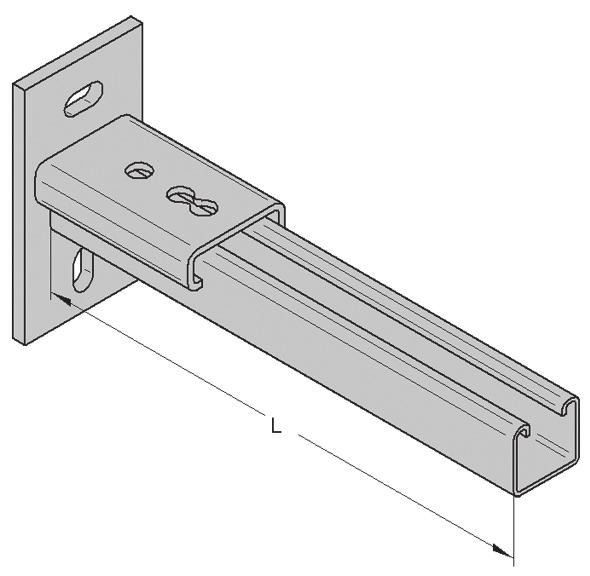

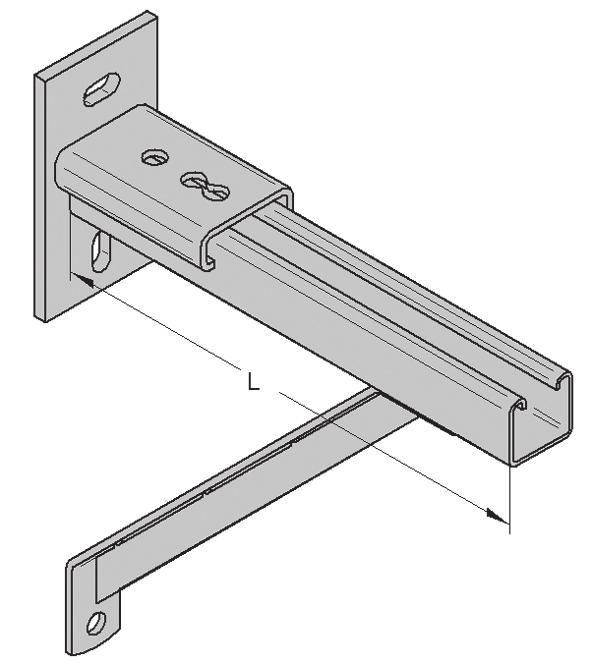

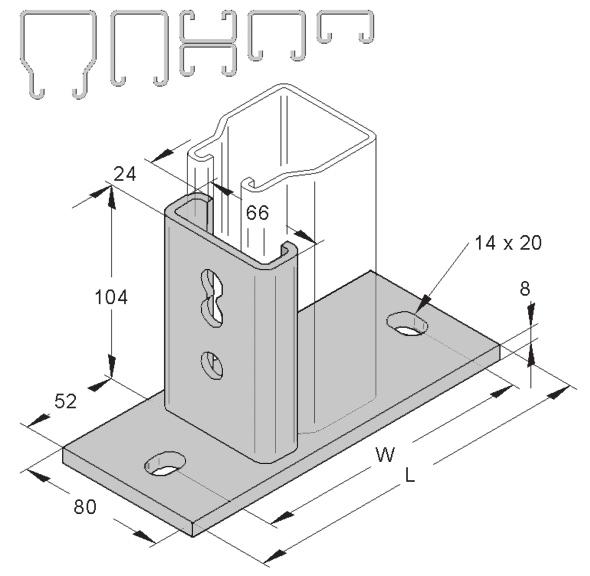

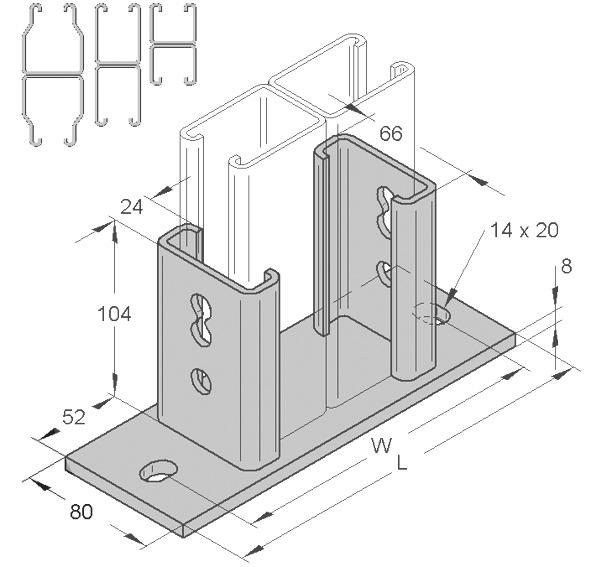

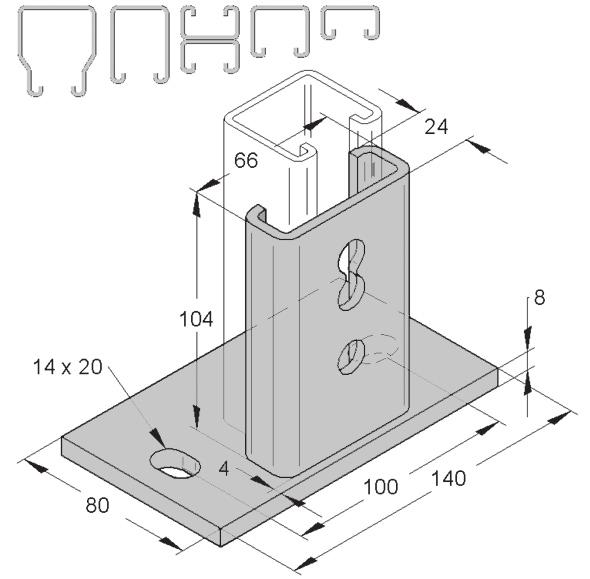

17 F Síntartó - kereszt S235JR, egyedi tüzihorganyzott* ajánlott tartozék: lásd. Szerelőelem áttekintő 2/12, 2/13 oldalak utalás: anya alátét lásd 5 fejezet 45-szerelőrendszer Szerelősín méretek F** súly csomag cikkszám [mm] [kn] [db] 45/26, 45/40, 45/60, 60/70, 45/52 D (IB-204) 12,0 1, síntartó - kereszt F Síntartó - hosszanti S235JR, egyedi tüzihorganyzott* ajánlott tartozék: lásd. Szerelőelem áttekintő 2/12, 2/13 oldalak utalás: anya alátét lásd 5 fejezet Szerelősín méretek méretek F** súly cikkszám L W [mm] [mm] [mm] [kn] 45/26, 45/40, 45/52 D (IB ,3 1, /60, 60/70 (IB-218) ,3 1, síntartó - hosszanti F Síntartó - dupla sínhez ajánlott tartozék: utalás: anya alátét lásd 5 fejezet S235JR, egyedi tüzihorganyzott* lásd. Szerelőelem áttekintő 2/12, 2/13 oldalak Szerelősín méretek méretek F** súly cikkszám L W [mm] [mm] [kn] síntartó - dupla sínhez 45/ 80 (IB 209) ,7 1, /120 (IB 210) ,7 1, /140 (IB 214) ,5 1, Alaptartó - dupla sínhez (alaplemez) ajánlott tartozék: utalás: anya alátét lásd 5 fejezet S235JR, egyedi tüzihorganyzott* lásd. Szerelőelem áttekintő 2/12, 2/13 oldalak Abb. 3: Bodenplatte alaptartó dupla sínhez Szerelősín méretek súly cikkszám 45/80/3 D (IB 1, * darabonkénti-egyedi tüzihorganyzásnál a rétegvastagság miatt 1mm méreteltérés lehetséges ** Terhelési értékek: F [kn] beszerelt szerelősínnel méretezve 2Ι27

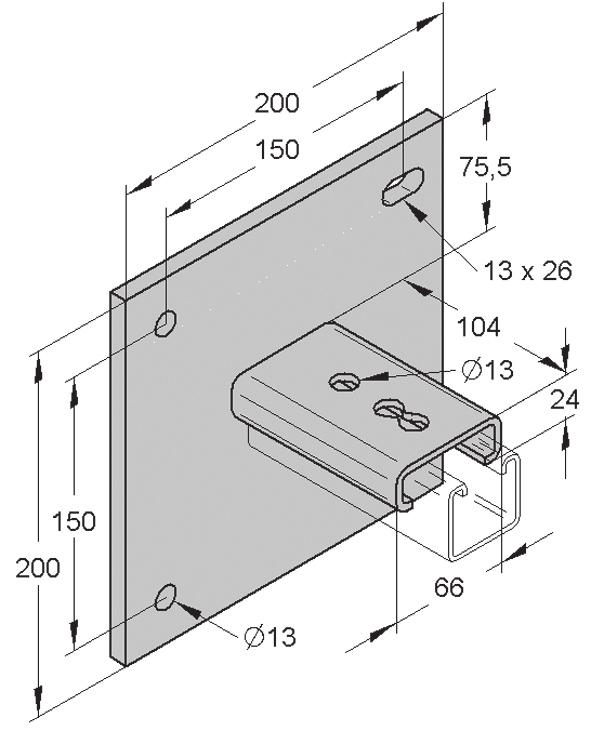

18 Sínartó 38/51/150 alaplemezes nagyméretű alaplemezzel ("HOLORIB" és "HOESCH" mennyezethez) Anyagvastagság: S235JR, egyedi tüzihorganyzott* alaplemez 10 mm, U-profil 4 mm síntartó alaplemezes Bezeichnung zul. Belastung Gewicht VPE Artikel-Nr. [kn] [kg/st] [St] Halter 38/51/150 (IB 970) 10,0 3, * darabonkénti-egyedi tüzihorganyzásnál a rétegvastagság miatt 1mm méreteltérés lehetséges a szerelési anyag függvényében lásd 2/15 oldalon síntartó 150/80/8 45 konzolként terhelési értékek F eng. [kn] szerelősínnel 45/40/2,5 síntartó 45 konzolként F 1 hossz L [mm] F 1 F 2 F 3 F 4 merevítő nélkül 315 2,00 1,00 0,99 0, ,25 0,60 0,66 0,43 merevítővel 315 7,00 6,50 5,50 4, ,50 1,75 5,00 3,30 terhelési adatok merevítő-vel / -nélkül * eng. terhelés σ eng. = 160 N/mm 2 max. behajlás f = L/150 L L/2 L/2 F 2 F 3 F 3 L/3 L/4 L/3 L/3 F 4 F 4 F 4 L/4 L/4 L/4 tartozék: síntartó 45 konzolként 45 o merevítővel merevítő 45 szerelősín 45/40 lásd 2/33 oldal lásd 2/12 oldal 2Ι28

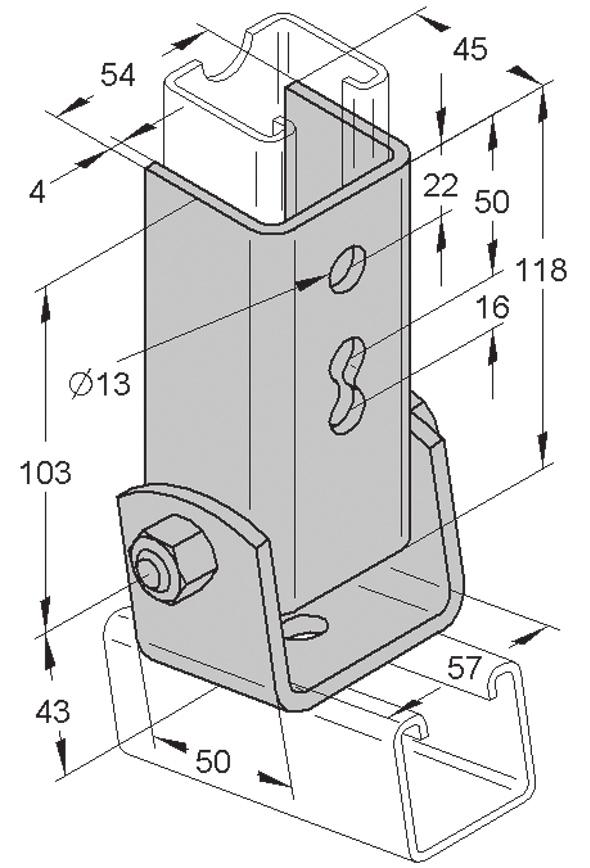

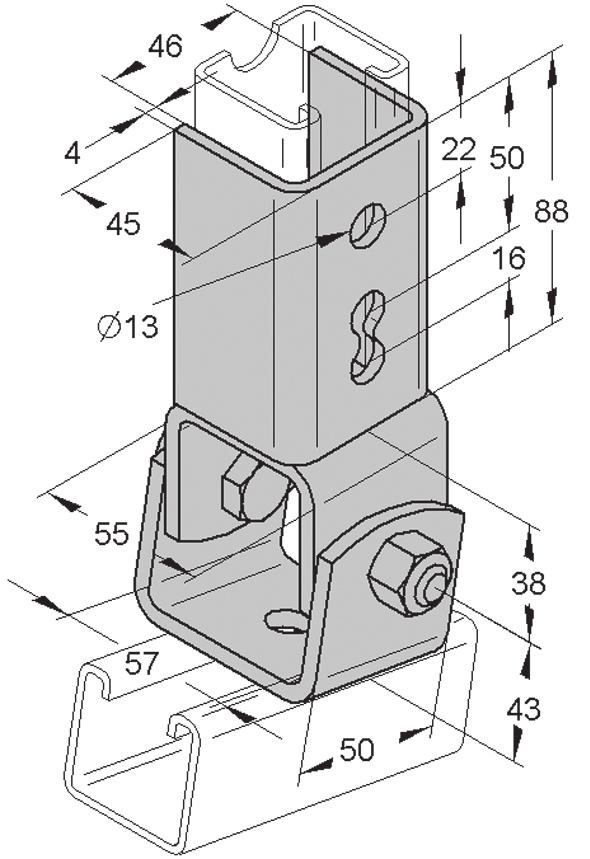

19 Csuklós elem furattal Ferde mennyezeti- és padlórögzítéshez Hajlási szög fokozatmentessen beállítható és rögzíthető 45-szerelőrendszer menetes szárhoz B1 B2 * súly cikkszám B1 / B2 [mm] [mm] [kn] M8-M12 / M8-M12 (IB 207) ,0 0, M8-M12 / M16 (IB 208) ,0 0, M16 / M16 (IB 217) ,0 0, csuklós elem furattal Csuklós tartó - hosszanti szerelősín-leálláshoz Ferde mennyezeti- és padlórögzítéshez Sínleállásokhoz kívánt szögben, 90 -ig. Hajlási szög fokozatmentessen beállítható és rögzíthető Furat-Ø: minden furat Ø 13 mm Ajánlott szerelési tartozék: lásd Szerelőelem összesítő 2/14, 2/15 oldal * súly cikkszám [kn] csuklós tartó hosszanti csuklós tartó hosszanti (IB 206) 10 0, Csuklós tartó - kereszt szerelősín-leálláshoz Ferde mennyezeti- és padlórögzítéshez Sínleállásokhoz kívánt szögben, 90 -ig. Hajlási szög fokozatmentessen beállítható és rögzíthető Furat-Ø: minden furat Ø 13 mm csuklós tartó kereszt Ajánlott szerelési tartozék: lásd Szerelőelem összesítő 2/14, 2/15 oldal * súly cikkszám [kn] csuklós tartó kereszt (IB , Csuklós tartó alaplemezzel F z = függ a szerelési laptól Ajánlott szerelési tartozék: lásd Szerelőelem összesítő 2/14, 2/15 oldal Kivitel alaplemez mérete * súly cikkszám [mm] [kn] alaplemez kereszt (IB 225) 190 x 80 x 8,0 10 1, kereszt kivitel: a kép szerint csuklós tartó alaplemezzel kereszt alaplemez hosszanti (IB 226) 190 x 80 x 8,0 10 1, hosszanti kivitel: alaplemeze 90 o -al elforgatva a kereszthez képest * Stex-45 MP M12 alkalmazásakor 2Ι29

20 Feszítőkarom garnitúra - acél Szerelősín I tartón való rögzítésére Anyag: S235JR / S 235 JRG 2 galvanikussan horganyzott Szerelési garnitúra összetétele: 2 feszítőkarom 2 menetes rúd M12 4 hatlap. anya M12 2 furatos-négyszögletes alátét 2 alátét DIN 125 feszítőkarom garnitúra - acél esetenként kontraanya felhasználása szükséges. szerelősín méret max.feszítő táv. b t h s súly cikkszám [mm] [mm] [mm] [mm] [mm] [kg/garn] 35 (IB 459) , /40 és 45/40 (IB , /60 (IB , feszítőkarom garnitúra - öntvény Feszítőkarom garnitúra - öntvény Zur Befestigung der der MEFA-Profilschiene an T-Trägern Anyag: öntvény GTW 45-07, galvanikussan horganyzott Szerelési garnitúra összetétele: 2 feszítőkarom 2 menetes rúd M12 4 hatlap. anya M12 2 furatos-négyszögletes alátét 2 alátét DIN 125 esetenként kontraanya felhasználása szükséges. szerelősín méret max.feszítő táv. b b1 t s súly cikkszám [mm] [mm] [mm] [mm] [mm] [kg/garn] 36/40 és 45/40 (IB 654) , /60 (IB 954) , Feszítő karom tartozék nélkül Felület: galvanikussan horganyzott kivitel méret eng. terh. B súly cikkszám anyag Ø x L[mm] rögzítésre [kn] [mm] S235JR (IB 458) 12 x 18 M , S235JR (IB x 18 M , S235JR (IB 95 Ø 18 M , GTW 45 (IB 653) 13 x 17 M12 9 0, Feszítő karom acél / öntvény Csavaros feszítőkarom szerelősín I tartón való rögzítésére szerelősín eng. terhelés max. súly cikkszám. 2 db együttesen feszítőtávolság [kn] [mm] 45/40 (IB 650) 6, , csavaros feszítőkarom 2Ι30

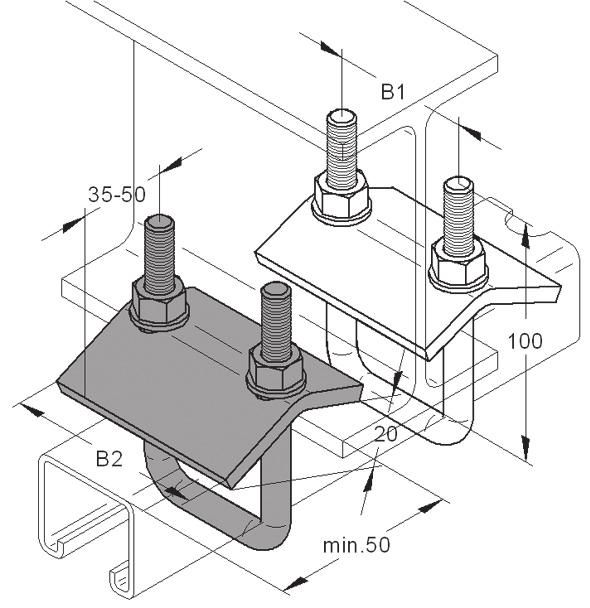

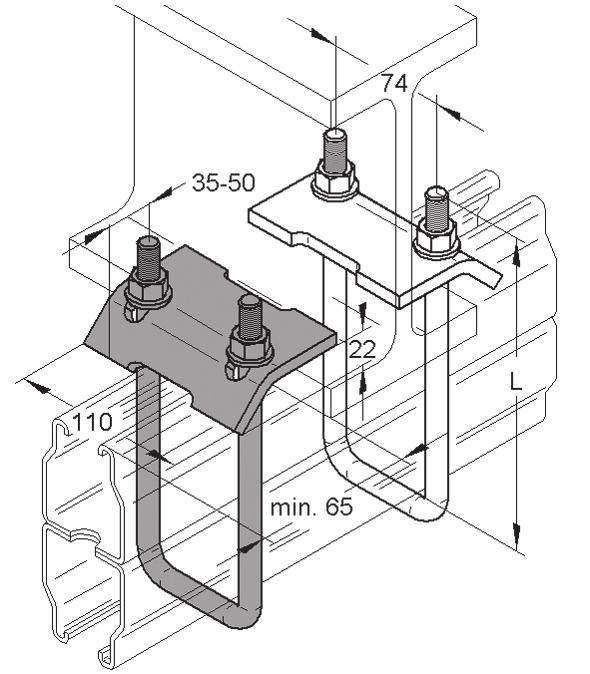

21 Feszítő kengyel egység Szerelősín I tartón való rögzítésére Anyag: S235JR / S 235 JRG 2 galvanikussan horganyzott St 36 FK 4.6 Alkalmazás: Szerelősinek feszítő rögzítése I tartókra (fúrás, hegesztés nélkül) rögzítési pontonként 2db feszítő kengyel szükséges terhelési adatok egy feszítő kengyel párra vonatkoznak ügyelni kell a szerelősín terhelésre! feszítő kengyel egység. M10 45/60 Utalás: Vízszintes elhelyezkedésű csöveknél a rögzítési távolságból adódó forgató nyomatékot is figyelembe kell venni. Megfogásonként 2 db feszítő kengyel egység szükséges Feszítő kengyel egységben kerül szállításra, tartalma: 1 x köracél kengyel U-kengyel 1 x feszítő sarokvas 2 x hatlapf. anya DIN x recés alátét tipus max. ajánlott. súly csomag cikkszám B1 B2 feszítőtáv terhelés [mm] [mm] [mm] [kn] [db] 35/21, 36/40 stex35/35 szerelősínhez: M8 36/ ,50 0, /40, 45/60 szerelősínhez: M10 45/ ,00 0, /80 szerelősínhez: M10 45/ ,00 0, Feszítő kengyel egység M12 tipus L ajánlott. súly csomag cikkszám feszítőtáv terhelés [mm] [mm] [kn] [db] 45/80, 60/70 szerelősínhez: M12 60/ ,50 0, /120, 60/140 szerelősínhez: M12 60/ ,50 0, feszítő kengyel egység. M10 45/600 Sínszorító Szerelősín I tartón való rögzítésére Anyag: S235JR / S 235 JRG 2 galvanikussan horganyzott St 36 FK 4.6 Hatlapf.csavar: M12 x 45, FK 8.8, DIN 564,B, Hatl. anya: M12, FK 8, SW 19. Szerelési útmutató: - sínszorítót párban kell alkalmazni - előfeszítő nyomaték 8 Nm - Max. feszítő vastagság 23 mm. szerelősínhez 35/21, 36/40, 45/40. sínszorító eng. terhelés súly cikkszám [kn] sínszorító (IB 647) 4,00 0, Ι31
