1 WHT XXL Sarokvas nagy húzóerőhöz Háromdimenziós perforált lemez horganyzott szénacélból COMING SOON RENDKÍVÜLI TELJESÍTMÉNY 150 kn jellemző erőhatásig alkalmazható ALKALMAZÁSI TERÜLETEK Húzókötésekhez fa-beton és fa-fa között panelekhez és fagerendákhoz XLAM (Cross Laminated Timber) keretes szerkezet (platform frame) fa alapú panelek LVL tömör fa ragasztott fa SPECIÁLIS ACÉL Az S355 (Fe510) acél kiváló szakítószilárdságot garantál FURAT ÁTMÉRŐ A furat a nagy méretű szárakhoz a rendszer méretével arányos FÖLDRENGÉS ÉS TÖBB SZINT Ideális több szintes épületek és szerkezetek tervezéséhez erősen szeizmikus területeken WHT XXL - 01

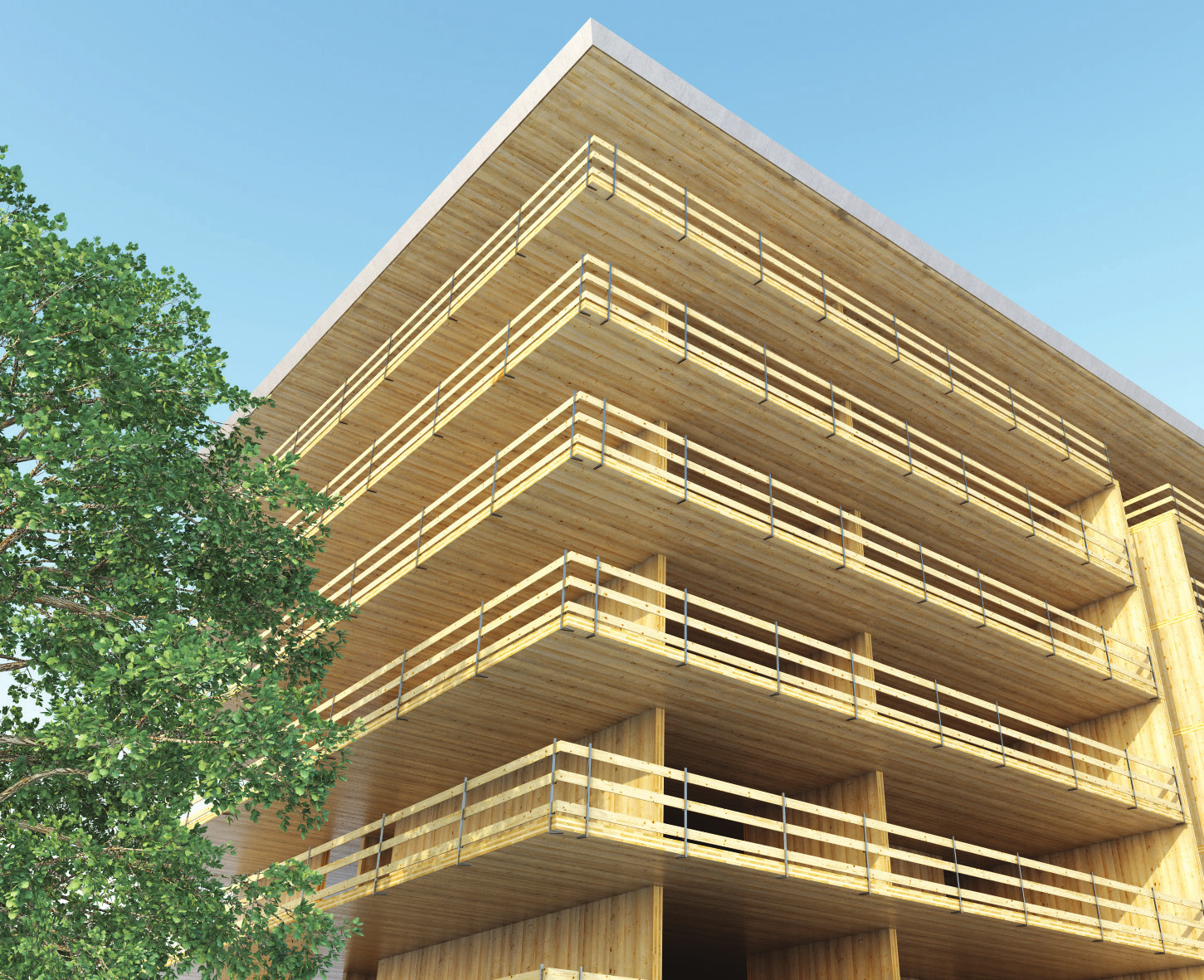

2 KIVÁLÓSÁG Mint komplett rögzítési rendszer lett tervezve és tesztelve, hogy kiváló ellenállási értékeket garantáljon. Ideális erősen szeizmikus területeken való tervezéshez KNOW-HOW Modern tervezési igények kielégítésére tervezve és kifejlesztve (complex szerkezetek és sokszintes épületek), a rendszer a rothoblaas összes technikai szakértelmét tartalmazza FÖLDRENGÉS ÉS TÖBB SZINT Ideális szeizmikus területeken lévő szerkezetekhez vagy többszintes épületekhez ahol nagy húzóerők adódnak át. Alkalmas engedélyezett epoxigyantával való alkalmazása is repedezett betonon is WHT XXL - 02

3 KÓDOK ÉS MÉRETEK WHT XXL kód tipus H [mm] furat [mm] nv Ø5 [db] s [mm] db/csom WHT740 WHT Ø H ALÁTÉT WHT XXL kód tipus furat [mm] s [mm] db/csom ULS WHTBS130 Ø FESZÜLTSÉGEK F 1 F 1 ANYAG ÉS TARTÓSSÁG WHT XXL: S355 szénacél Fe/Zn 12c horganyzással. WHT XXL ALÁTÉT: S355 szénacél Fe/Zn 12c horganyzással. Alkalmazható 1 és 2 szervizosztályban (EN 1995:2008). ALKALMAZÁSI TERÜLET Fa-beton kötés OSB-beton kötés Fa-fa kötés Fa-OSB kötés Fa-acél kötés KIEGÉSZÍTŐ TERMÉKEK - RÖGZÍTŐK tipus megnevezés d [mm] hordozó oldal LBA gyűrűsszeg LBS lemezcsavar VINYLPRO vegyi rögzítő M EPOPLUS vegyi rögzítő M WHT XXL - 03

4 GEOMETRIA s P H m B 20 Ø Ø 2 m P 9 SAROKVAS WHT XXL WHT740 Magasság H [mm] 740 Alap B [mm] 140 Mélység P [mm] 83 Vastagság s [mm] 3 Beton furat pozíció m [mm] 38 Perem furat Ø 1 [mm] 5,0 Alap furat Ø 2 [mm] 29,0 WHT alátét kompatibilis tipus WHTBS130 P R B R Ø 3 s R ALÁTÉT WHTBS WHTBS130 Sarokvas WHT XXL tipus WHT740 Alap B R [mm] 130 Mélység P R [mm] 77 Vastagság s R [mm] 40 Alátét furat Ø 3 [mm] 29,0 INSTALLÁCIÓ MINIMUM TÁVOLSÁGOK részleges szögezés 1 2 teljes szögezés a 4,c a 4,c a 4,c gyűrűsszeg csavar FA LBA Ø4 LBS Ø5 Oldalsó csatlakozó - terhelés nélküli perem a 4,c [mm] 5 d T inst BETON vegyi rögzítő VINYLPRO / EPOPLUS M27 h ef h min Min. hordozó vastagság h min [mm] h ef + 2 d 0 Furat átmérő a betonban d 0 [mm] 32 Forgató nyomaték T inst [Nm] 180 d 0 h ef = effektív rögzítési mélység a betonban SZERELÉS A BETONBAN Vasbeton fúrás és furat tisztítása Vegyi rögzítő injektálása a furatba Menetes szár pozicionálása WHT XXL sarokvas behelyezése (alátéttel) Sarokvas szögezése Anya felcsavarása a megfelelő forgatónyomatékkal WHT XXL - 04

5 STATIKAI ÉRTÉKEK - HÚZÓKÖTÉS - FA/BETON WHT740 F 1 JELLEMZŐ ÉRTÉKEK R R 1,k FA R 1,k ACÉL 1,k NEM REPEDEZETT BETON VINYLPRO konfiguráció rögzítő furat Ø5 R 1,k fa alátét R 1,k acél R rögzítő 1,k cls teljes rögzítés rögzítő M27 WHTBS130 alátét részleges rögzítés rögzítő M27 WHTBS130 alátét R 1,k REPEDEZETT BETON EPOPLUS rögzítő tipus Ø x L [mm] n v [db] [kn] [kn] γ acél Ø x L [mm] [kn] γ cls Ø x L [mm] [kn] γ cls LBA szög Ø4,0 x ,8 Ø4,0 x ,8 LBS csavar Ø5,0 x ,8 Ø5,0 x ,8 WHTBS ,6 γ m2 M27 x ,0 1,5 M27 x ,32 2,1 LBA szög Ø4,0 x ,7 Ø4,0 x ,9 LBS csavar Ø5,0 x ,7 Ø5,0 x ,9 WHTBS ,6 γ m2 M27 x ,0 1,5 M27 x ,32 2,1 R 1,k cls VEGYI RÖGZÍTŐ TELEPÍTÉSI PARAMÉTEREK h min t fix h ef m. szár típusa t kód acél osztály fix Ø x L [mm] [mm] [mm] [mm] 400 FE M27 (1) MGS M27 (2) (1) Előre levágott INA menetes szár anyával és alátéttel (2) Méretre vágott menetes szár alkalmazása esetén javasoljuk MUT DIN934 anya és ULS DIN125 alátét használatát h ef h min ALAPELVEK A jellemző értékek EN 1995:2008 szerint ETA-11/0086-nak megfelelően. A tervértékek a jellemző értékekből: Az γ m e k mod együtthatókat a számításhoz használt, érvényben lévő normatíva szerint kell felvenni. Az γ acél e γ cls együtthatók a táblázatban szerepelnek a termék tanúsítványának megfelelően. Számításkor a faelemek a ρ k = 350 kg/m 3 tömegsűrűséggel C20/25 osztályú betonnal lettek kalkulálva. XLAM (Cross Laminated Timber) esetén javasoljuk L 60 mm.hosszúságú szögek/csavarok használatát. Rövidebb kötőelemek használatát nem javasoljuk a túl kicsi behatolási mélység miatt mely csak a legkülső réteget érinti kockáztatva a fa könnyű szakadását az egész egységben. Az ellenállási értékek a táblázatban meghatározott kalkulációs feltételezésekre érvényesek; eltérő feltételek esetén (pl. peremtől való minimum távolságok) ellenőrizni kell őket. A megengedett értékek DIN 1052:1988 szerint. WHT XXL - 05

6 ALTERNATÍV RÖGZÍTŐK MÉRETEZÉSE A táblázattól eltérő rögzítőkkel való rögzítést ellenőrizni kell a magára a rögzítőre ható terhelések alapján, melyet a k t// együtthatóval fejezünk ki. A rögzítőre ható tengelyirányú húzóerőt az alábbiak szerint kapjuk: F 1 k t// = excentrikus együttható F 1 = WHT sarokvasra ható húzófeszültség F bolt // k t// WHT740 1,00 A rögzítő ellenőrzése akkor kielégítő ha a terv szerinti húzóellenállás a perem hatások figyelembevételével kalkulálva nagyobb mint a terv szerinti terhelés: R bolt //,d F bolt //,d. MEGJEGYZÉS a szeizmikus tervezésheez Legyünk nagy figyelemmel az ellenállások tényleges hierarchiájára mind globálisan az épület mind a WHT kötési rendszert tekintve. Kísérletileg az LBA szög (és az LBS csavar) utolsó ellenállása sokkal nagyobbnak bizonyul mint az EN 1995 szerint értékelt jellemző ellenállás. Pl. LBA Ø4 x 60 mm szög: R v,k = 1,93 kn EN1995 szerint / R v,k = 2,8-3,6 KN a kísérleti próbákból (változó a fa típusa szerint). A kísérleti adatok X-Rev kutatás keretén belül elvégzett tesztekből származnak és a következő tudományos jelentésben vannak publikálva: Csatlakozó rendszerek faépületekhez: kísérlti kutatás a merevség, az ellenállás és a képlékenység értékelésére (Környezeti, Mechanikai és Civil Építészeti Osztály). MEGENGEDETT ÉRTÉKEK - NEM REPEDEZETT BETON rögzítő furat Ø5 VINYLPRO vegyi rögzítő N 1,adm WHT TÍPUS ALÁTÉT TÍPUS tipus Ø x L [mm] n v [db] Ø x L [mm] [kg] WHT740 WHTBS130 LBA szög Ø4,0 x M27 x WHT XXL - 06
