1 VEGYI RÖGZÍTÉSEK

2 PIKTOGRAMMOK Würth rögzítéstechnika szoftverrel is tervezhető ETA engedély (European Technical Approval/Assessment): A méretezés alapvető dokumentuma. Tartalmazza a tervezési módszert, a dübel tulajdonságait és teljesítmény jellemzőit. A dübel ETA szerinti szeizmikus tanúsítással rendelkezik. Tűzállósági bevizsgálás Leed minősítés A rendszer számos tényezőt vesz fi gyelembe. Ezek tartalmazzák többek között az emberi egészséget, és a környezetet is. NSF International A Nemzeti Közegészségügyi Alapítvány (NSF) egy nonprofi t szervezet, mely a közegészségügyért és környezetvédelemért felelős. Biztosít arról, hogy a termékek pl. étellel vagy ivóvízzel való érintkezése nem káros az egészségre. VOC kibocsátási osztályzás Azokat a levegőben található szennyező anyagok csoportját elemzi, melyek károsak lehetnek az emberi környezetre. 2

3 TARTALOM- JEGYZÉK WÜRTH DÜBELSZOFTVER Termékkínálat áttekintése WIT-UH 300 WIT-VM 250 WIT-PM 200 WIT-PE 500 W-VD ragasztópatron Mentes szárak Kiegészítők Fúrószárak 4 5. oldal 6 8. oldal oldal oldal oldal oldal oldal oldal oldal Az első olyan dübelméretező szoftver a piacon, amely egyszerű és gyors kezelhetősége mellett, a legbonyolultabb szerelvények méretezésére is lehetőséget biztosít, soha nem látott biztonsági szinten. Letisztult és átlátható megjelenés A teherbírás valós idejű kiszámítása A rendszer lehetővé teszi a testre szabott tervezést A DÜBELMÉRTEZŐ SZOFTVER LETÖLTHETŐ INNEN: 3

4 TERMÉKKÍNÁLAT ÁTTEKINTÉSE WIT-UH 300 WIT-VM 250 Kiszerelés 420 ml: ml: ml: Menetes szár W-VD-A / W-VI-A Menetes rúd méteres kiszerelés Dübel átmérő M8-M30 M8-M30 Betonacél beragasztás Szeizmikus bevizsgálás Tűzvédelmi bevizsgálás Vízzel telített furatban is használható Nem Igen (M8-M16) Alapfelület hőmérséklete -5 C és +40 C között -10 C és +40 C között Környezeti hőmérséklet kötés után -40 C és +160 C között -40 C és +120 C között Kötésidő 20 C (száraz környezet) 30 min. 45 min. Furattisztítás Repedezett beton Repedésmentes beton Betonacél beragasztás ** 4 Pórusbeton Tömör falazóelem Üreges falazóelem * Csak W-VD-A ** Csak a 420 ml-es kiszerelés

5 WIT-PM 200 WIT-PE 500 W-VD patron 300 ml: ml: ml: * M8-M24 M8-M30 M8-M24 Igen Igen Nem -5 C és +39 C között +5 C és +40 C között -5 C és +35 C között -40 C és +80 C között -40 C és +72 C között -40 C és +80 C között 45 min. 10 h 20 min. 5

6 WIT-UH 300 RAGASZTÓHABARCS Tanúsított felhasználás: C20/25 - C50/60 repedezett és repedésmentes beton Csz.: ml Csz.: Csz.: Előnyök: Sztirolmentes, gyorsan kötő, nagy teljesítményű uretán-vinilészter hibrid ragasztóhabarcs, mely lehetővé teszi a gyors munkavégzést A tanúsítványok garantálják az optimális teherbírást menetes szárak és betonacélok beragasztásánál Univerzális rögzítési rendszer, mely széleskörűen alkalmazható az építkezéseken Összetételének köszönhetően jól ellenáll a korróziónak Engedélyek: Betonacél 8-32 Mentes szár M8 - M30 Felhasználás: Kötésidő 1) 30 perc (+20 C) 1) kötésidő száraz beton alapfelületben Felhasználási hőmérséklet 2) -5 C és +40 C között 2) Az alapfelület hőmérséklete a felhasználás és kötés alatt 6 Beton hőmérseklete Bedolgozási idő Min. kötésidő száraz betonban Min. kötésidő nedves betonban -5 C -1 C 50 min 5 h 10 h 0 C 4 C 25 min 3.5 h 7 h 5 C 9 C 15 min 2 h 4 h 10 C 14 C 10 min 60 min 2 h 15 C 19 C 6 min 40 min 80 min 20 C 29 C 3 min 30 min 60 min 30 C 40 C 2 min 30 min 60 min 1) A kartus hőmérséklete 5 C 40 C között

7 WIT-UH 300 MENETES SZÁRRAL Ajánlott / Megengedett teherbírási értékek 1) Átmérő M8 M10 M12 M16 M20 M24 M27 M30 Eff ektív lehorgonyzási mélység h ef,typ Repedésmentes beton Húzás Nyírás Repedezett beton Horganyzott acél, 5.8 N 8,6 13,8 20,0 33,6 44,4 61,0 74,5 88,9 rec Horganyzott acél, ,8 20,5 27,7 33,6 44,4 61,0 74,5 88,9 [kn] Horganyzott acél, 5.8 5,1 8,6 12,0 22,3 34,9 50,3 65,7 80,0 V Horganyzott acél, 8.8 rec 8,6 13,1 19,4 36,0 56,0 80,6 105,1 128,0 Horganyzott acél, 5.8 5,2 7,9 12,3 20,0 31,7 43,5 53,1 63,4 Húzás N Horganyzott acél, 8.8 rec 5,2 7,9 12,3 20,0 31,7 43,5 53,1 63,4 [kn] Horganyzott acél, 5.8 5,1 8,6 12,0 22,3 34,9 50,3 65,7 80,0 Nyírás V Horganyzott acél, 8.8 rec 8,6 13,1 19,4 36,0 56,0 80,6 105,1 128,0 1) Az anyagra és a teherre vonatkozó biztonsági tényezőkkel csökkentett érték. γ L =1,4; γ M értéke a tönkremeneteli módtól függően változik. A tervezési és tényleges teherbírási érték ettől jelentősen magasabb. Acél anyagminőség 5.8, beton anyagminőség C20/25. Műszaki adatok Átmérő M8 M10 M12 M16 M20 M24 M27 M30 Eff ektív lehorgonyzási mélység h ef,min h ef,max Furatátmérő (névleges) d Furatmélység h 0 / h 1 Furatátmérő a rögzítendő anyagban d f Kulcsméret SW Min. alapanyag vastagság h min +30mm 100mm + 2d 0 Min. tengelytávolság s min Min. peremtávolság c min Meghúzási nyomaték T inst [Nm] Anyagmennyiség Átmérő M8 M10 M12 M16 M20 M24 M27 M30 Névleges furatátmérő d Furatmélység h 0 / h 1 Anyagmennyiség / 10 mm furatmélység* [ml] *15%-os feltételezett veszteséggel számolva. Elhelyezés: +20 C 30 Min. 7

8 WIT-UH 300 BETONACÉLLAL Ajánlott / Megengedett teherbírási értékek 1) C20/25 Átmérő Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32 Eff ektív lehorgonyzási mélység h ef,typ Repedésmentes beton Húzás N rec [kn] Nyírás V C20/25 rec Repedezett beton Húzás C20/25 N rec Nyírás C20/25 V rec [kn] ) Az anyagra és a teherre vonatkozó biztonsági tényezőkkel csökkentett érték. γ L =1,4; γ M értéke a tönkremeneteli módtól függően változik. f yk = 500N/mm² Műszaki adatok Átmérő Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32 Eff ektív lehorgonyzási mélység h ef,min h ef,max Furatátmérő (névleges) d Furatmélység h 0 / h 1 Min. alapanyag vastagság h min +30mm 100mm + 2d 0 Min. tengelytávolság s min Min. peremtávolság c min Anyagmennyiség Átmérő Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32 Névleges furatátmérő d Furatmélység h 0 / h 1 Anyagmennyiség / 10 mm furatmélység* [ml] *15%-os feltételezett veszteséggel számolva Elhelyezés: 8

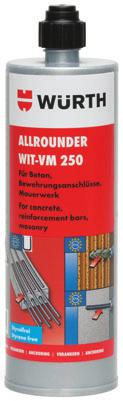

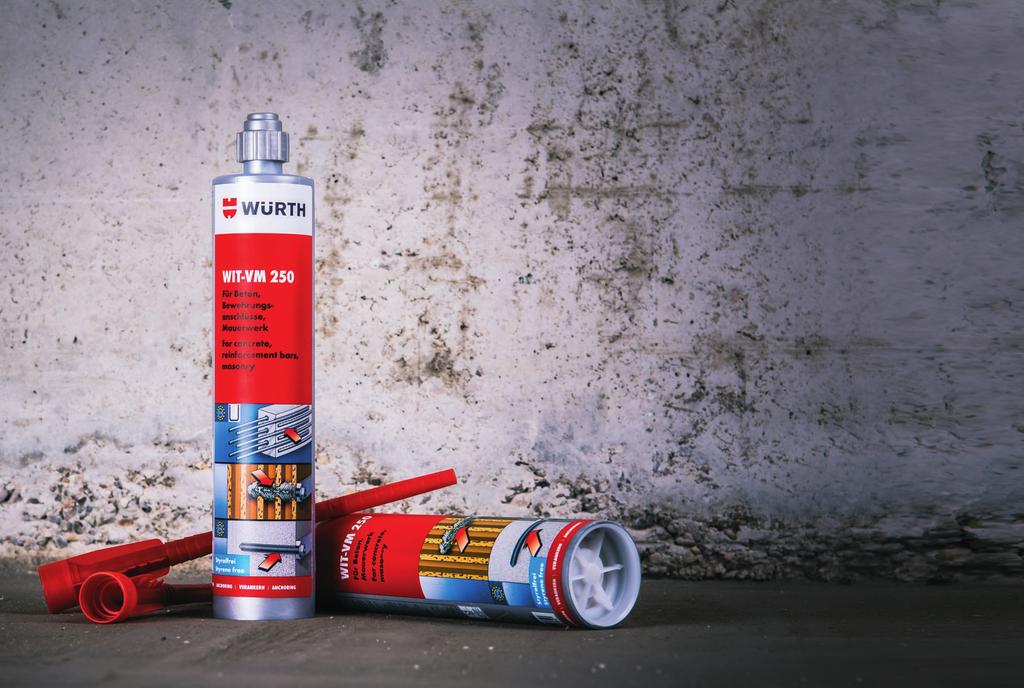

9 WIT-VM 250 RAGASZTÓHABARCS Tanúsított felhasználás: C20/25 - C50/60 repedezett és repedésmentes beton, tömör és üreges tégla falazat Csz.: Csz.: ml Csz.: ml Csz.: Csz.: Betonacél 8-32 Előnyök: A rövid bedolgozási idő lehetővé teszi a gyors munkavégzést mély lehorgonyzások esetében Sztirolmentes A tanúsítványok garantálják az optimális teherbírást menetes szárak és betonacélok esetében is Speciális vegyi összetételének köszönhetően magas korróziónak kitett területeken is alkalmazható Víz alatti / vízzel telített furatok esetében is megbízható megoldás A 300 ml-es kartus hagyományos kartuskinyomóval is kinyomható! Engedélyek: Mentes szár M8 - M30 Felhasználás: Kötésidő 1) 45 perc (+20 C) 1) kötésidő száraz beton alapfelületben Felhasználási hőmérséklet 2) -10 C és +40 C között 2) Az alapfelület hőmérséklete a felhasználás és kötés alatt Beton hőmérséklete Bedolgozási idő Min. kötésidő száraz Min. kötésidő nedves betonban betonban -10 C -4 C 1) 90 min 24 h 48 h -5 C -1 C 90 min 14 h 28 h 0 C 4 C 45 min 7 h 14 h 5 C 10 C 25 min 2 h 4 h 10 C 19 C 15 min 80 min 160 min 20 C 29 C 6 min 45 min 90 min 30 C 34 C 4 min 25 min 50 min 35 C 39 C 4 min 20 min 40 min 40 C 1.5 min 15 min 30 min 1) A kartus hőmérséklete minimum 15 C 9

10 WIT-VM 250 MENETES SZÁRRAL Ajánlott / Megengedett teherbírási értékek 1) Átmérő M8 M10 M12 M16 M20 M24 M27 M30 Eff ektív lehorgonyzási mélység h ef,typ Repedésmentes beton Húzás Nyírás Repedezett beton C20/ N C50/60 rec [kn] V C20/25 rec C20/ Húzás N C50/60 rec [kn] Nyírás V C20/25 rec ) Az anyagra és a teherre vonatkozó biztonsági tényezőkkel csökkentett érték. γ L =1,4; γ M értéke a tönkremeneteli módtól függően változik. A tervezési és tényleges teherbírási érték ettől jelentősen magasabb. Acél anyagminőség 5.8 Műszaki adatok Átmérő M8 M10 M12 M16 M20 M24 M27 M30 Eff ektív lehorgonyzási mélység h ef,min h ef,max Furatátmérő (névleges) d Furatmélység h 0 / h 1 Furattisztító kefe átmérője d b Furatátmérő a rögzítendő anyagban d f Kulcsméret SW Min. alapanyag vastagság h min +30mm 100mm + 2d 0 Min. tengelytávolság s min Min. peremtávolság c min Meghúzási nyomaték T inst [Nm] Anyagmennyiség Átmérő M8 M10 M12 M16 M20 M24 M27 M30 Névleges furatátmérő d Furatmélység h 0 / h 1 Anyagmennyiség / 10 mm furatmélység* *15%-os feltételezett veszteséggel számolva. [ml] Elhelyezés: 10

11 WIT-VM 250 BETONACÉLLAL Ajánlott / Megengedett teherbírási értékek 1) Átmérő Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32 Eff ektív lehorgonyzási mélység h ef,typ Repedésmentes beton Húzás Nyírás Repedezett beton Húzás Nyírás C20/ N C50/60 rec [kn] V C20/25 rec C20/25 N rec C50/ [kn] V C20/25 rec ) Az anyagra és a teherre vonatkozó biztonsági tényezőkkel csökkentett érték. γ L =1,4; γ M értéke a tönkremeneteli módtól függően változik. A tervezési és tényleges teherbírási érték ettől jelentősen magasabb. * Helyszínen elvégzett próbahúzás javasolt Műszaki adatok Átmérő Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32 Eff ektív lehorgonyzási mélység h ef,min h ef,max Furatátmérő (névleges) d Furatmélység h 0 / h 1 Min. alapanyag vastagság h min +30mm 100mm + 2d 0 Min. tengelytávolság s min Min. peremtávolság c min Anyagmennyiség Átmérő Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32 Névleges furatátmérő h ef,min Furatmélység h 0 / h 1 Anyagmennyiség / 10 mm furatmélység* *15%-os feltételezett veszteséggel számolva. Elhelyezés: 11

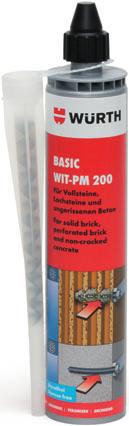

12 WIT-PM 200 RAGASZTÓHABARCS Tanúsított felhasználás: C20/25 - C50/60 repedésmentes beton, tömör és üreges tégla falazat Csz.: ml Csz.: ml Csz.: Csz.: Csz.: Előnyök: Tömör és üreges falazatba egyaránt használható Poliészter alapú kétkomponensű ragasztóhabarcs Sztirolmentes Gyors kötésidő Engedélyek: Mentes szár M8 - M24 Felhasználás: Kötésidő 1) 45 perc (+20 C) 1) kötésidő száraz beton alapfelületben Felhasználási hőmérséklet 2) -5 C és +39 C között 2) Az alapfelület hőmérséklete a felhasználás és kötés alatt Beton hőmérséklete Bedolgozási idő Min. kötésidő száraz betonban -5-1 C 90 min 6 h 0 4 C 45 min 3 h 5 C 9 C 25 min 2 h 10 C 14 C 20 min 100 min 15 C 19 C 15 min 80 min 20 C 29 C 6 min 45 min C 4 min 25 min C 2 min 20min A kartus hőmérséklete 5 C és 40 C között 12

13 WIT-PM 200 MENETES SZÁRRAL (BETON) Ajánlott / Megengedett teherbírási értékek 1) Átmérő M8 M10 M12 M16 M20 M24 Eff ektív lehorgonyzási mélység h ef,typ Repedésmentes beton Húzás C20/25 N rec [kn] 6,4 13,9 13,9 19,8 29,8 37,7 Nyírás C20/25 V rec 5,1 8,6 12,0 22,3 34,9 50,3 Műszakiadatok Átmérő M8 M10 M12 M16 M20 M24 Furatátmérő (névleges) d Furatmélység h 0 /h Furatátmérő a rögzítendő anyagban d f Min.alapanyag vastagság h min Min.tengelytávolság s min Min.peremtávolság c min Meghúzási nyomaték T inst [Nm] Anyagmennyiség Átmérő M8 M10 M12 M16 M20 M24 Névleges furatátmérő d Furatmélység h 0 / h 1 Anyagmennyiség / [ml] mm furatmélység* *15%-os feltételezett veszteséggel számolva. Elhelyezés: 13

14 WIT-PM 200 MENETES SZÁRRAL (FALAZAT) Ajánlott / Megengedett teherbírási értékek 1) Átmérő M8 M10 M12 M16 SH műanyag szitahüvely SH 12x80 SH 16x85 16x130 SH 20x85 SH 20x85 nélkül nélkül nélkül nélkül Eff ektív lehorgonyzási mélység h ef Blokktégla Mz 28 N rec 0,86 1,0 0,86 1,0 1,43 0,71 1,29 V rec 0,86 1,0 0,86 1,0 1,14 0,71 1,29 N rec 1,71 1,43 1,71 1,43 1,43 2,0 1,71 Mészhomoktégla KS 20 V rec 1,14 1,43 1,0 1,14 1,43 1,43 1,43 [kn] N rec 0,43 0,57 0,86 1,0 1,0 Üreges tégla HLz 12 V rec 0,43 0,57 0,71 0,71 0,71 1,0 0,86 1,29 0,86 0,86 Üreges mészhomoktégla KSL 12 N rec 0,71 0,71 0,71 0,71 0,71 Műszaki adatok Átmérő M8 M10 M12 M16 SH műanyag szitahüvely SH SH SH SH 12x80 16x85 16x130 20x85 nélkül nélkül nélkül nélkül 20x85 Eff ektív lehorgonyzási mélység h ef Furatátmérő (névleges) d Furatmélység h Szitahüvely h nom Furatátmérő a rögzítendő anyagban d f Meghúzási nyomaték T inst [Nm] 2 Anyagmennyiség Átmérő M8 M8/10 M12/16 Szitahüvely méret SH 12x80 16x85 16x130 20x85 20x130 20x200 Névleges furatátmérő d Furatmélység h Anyagmennyiség [ml] Elhelyezés: 14

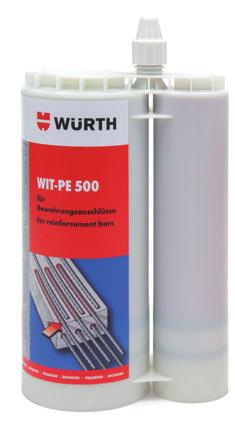

15 WIT-PE 500 RAGASZTÓHABARCS Tanúsított felhasználás: C20/25 - C50/60 repedezett és repedésmentes beton 385 ml Csz.: Csz.: Csz.: Előnyök: A tanúsítványok garantálják az optimális teherbírást menetes szárak és betonacélok beragasztásánál Használható száraz, nedves és vízzel telített furatokban Repedezett és repedésmentes betonban is használható A hosszabb bedolgozási- és kötésidő lehetővé teszi az alkalmazást meleg időben és mély lehorgonyzásoknál Az alacsony zsugorodás miatt széleskörűen alkalmazható, még a nagy átmérőjű rögzítőelemek esetében is Betonacél 8-32 Engedélyek: Mentes szár M8 - M30 Felhasználás: Kötésidő 1) 10 óra (+20 C) 1) kötésidő száraz beton alapfelületben Felhasználási hőmérséklet 2) +5 C és +40 C között 2) Az alapfelület hőmérséklete a felhasználás és kötés alatt Beton hőmérseklete Bedolgozási idő Min. kötésidő száraz betonban Min. kötésidő nedves betonban 5 C 9 C 60 min 72 h 142 h 10 C 19 C 45 min 45 h 90 h 20 C 29 C 30 min 10 h 20 h 30 C 39 C 20 min 6 h 12 h 40 C 12 min 4 h 85 15

16 WIT-PE 500 MENETES SZÁRRAL Ajánlott / Megengedett teherbírási értékek 1) Átmérő M8 M10 M12 M16 M20 M24 M27 M30 Eff ektív lehorgonyzási mélység h ef,typ Repedésmentes beton Húzás C20/ N C50/60 rec [kn] Nyírás C20/25 V rec Repedezett beton C20/ Húzás N C50/60 rec [kn] Nyírás C20/25 V rec ) Az anyagra és a teherre vonatkozó biztonsági tényezőkkel csökkentett érték. γ L =1,4; γ M értéke a tönkremeneteli módtól függően változik. A tervezési és tényleges teherbírási érték ettől jelentősen magasabb. Műszaki adatok Átmérő M8 M10 M12 M16 M20 M24 M27 M30 h ef,min Eff ektív lehorgonyzási mélység h ef,max Furatátmérő (névleges) d Furatmélység h 0 / h 1 Furatátmérő a rögzítendő anyagban d f Kulcsméret SW Min. alapanyag vastagság h min + 30mm 100mm + 2d 0 Min. tengelytávolság s min Min. peremtávolság c min Meghúzási nyomaték T inst [Nm] Anyagmennyiség Átmérő M8 M10 M12 M16 M20 M24 M27 M30 Névleges furatátmérő d Furatmélység h 0 / h 1 Anyagmennyiség / 10 mm furatmélység* [ml] *15%-os feltételezett veszteséggel számolva Elhelyezés: 16

17 WIT-PE 500 BETONACÉLLAL Ajánlott / Megengedett teherbírási értékek 1) Átmérő Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32 Eff ektív lehorgonyzási mélység h ef,typ Repedésmentes beton Húzás C20/ N C50/60 rec [kn] Nyírás C20/25 V rec Repedezett beton C20/ Húzás N C50/60 rec [kn] Nyírás C20/25 V rec ) Az anyagra és a teherre vonatkozó biztonsági tényezőkkel csökkentett érték. γ L =1,4; γ M értéke a tönkremeneteli módtól függően változik. f yk = 500N/mm² Műszaki adatok Átmérő Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32 Eff ektív lehorgonyzási mélység h ef,min h ef,max Furatátmérő (névleges) d Furatmélység h 0 / h 1 Min. alapanyag vastagság h min +30mm 100mm + 2d 0 Min. tengelytávolság s min Min. peremtávolság c min Anyagmennyiség Átmérő Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32 Névleges furatátmérő d Furatmélység h 0 / h 1 Anyagmennyiség / 10 mm furatmélység* [ml] *15%-os feltételezett veszteséggel számolva Elhelyezés: 17

18 W-VD RAGASZTÓPATRON Tanúsított felhasználás: C20/25 - C50/60 repedésmentes beton M8 - M24 Csz.: Mentes szár Felhasználás: M8 - M24 Előnyök: Az előre adagolt mennyiségű gyanta segíti a biztonságos ragasztást, így elkerülhetőek az alkalmazási hibák A rövid kötésidő gyors munkavégzést tesz lehetővé A készletben lévő elhelyező szerszám segíti a szerelést A használhatóság könnyen ellenőrizhető, így elkerülhető az alkalmazási hiba A kapszula mindaddig használható, míg a gyanta méz-szerűen folyik benne Engedélyek: Kötésidő 1) 20 perc (+20 C) 1) kötésidő száraz beton alapfelületben Felhasználási hőmérséklet 2) -5 C és +35 C között 2) Az alapfelület hőmérséklete a felhasználás és kötés alatt Beton hőmérséklete Min. kötésidő száraz betonban Min. kötésidő nedves betonban -5 C 4 C 5 h 10 h 5 C 19 C 1 h 2 h 20 C 29 C 20 min 40 min 30 C 10 min 20 min A kapszula hőmérséklete minimum 15 C 18

19 Ajánlott / Megengedett teherbírási értékek 1) Átmérő M8 M10 M12 M16 M20 M24 Eff ektív lehorgonyzási mélység h ef, typ Repedésmentes beton Húzás C20/25 N rec [kn] Nyírás V C20/25 rec ) Az anyagra és a teherre vonatkozó biztonsági tényezőkkel csökkentett érték. γ L =1,4; γ M értéke a tönkremeneteli módtól függően változik. A tervezési és tényleges teherbírási érték ettől jelentősen magasabb. Műszaki adatok Átmérő M8 M10 M12 M16 M20 M24 Eff ektív lehorgonyzási mélység h ef Furatátmérő (névleges) d Furatmélység h 0 Furattisztító kefe átmérője db Furatátmérő a rögzítendő anyagban d f Kulcsméret SW Min. alapanyag vastagság h min Min. tengelytávolság s min Min. peremtávolság c min Meghúzási nyomaték T inst [Nm] Elhelyezés: 19

20 W-VD-A MENETES SZÁR W-VD-A, Horganyzott acél 5.8 és 8.8, rozsdamentes acél A4-70 Átmérő M8 M10 M12 M16 M20 M24 Rögz. anyagvastagság t fix Hossz L Lehorg. mélység h ef Furat Ø d 0 Furatmélység h 0 Horgonyzott acél 5.8 Csz. Horgonyzott acél 8.8 Csz. Rozsdamentes acél A4-70 Csz Cs.e./ db 5 Menetes rúd 3.1-es tanúsítvánnyal, horganyzott acél 5.8 és 8.8, rozsdamentes acél A4-70 Átmérő Hossz L Lehorg. mélység h ef Furat Ø d 0 Furatmélység h 0 [mm Horgonyzott acél 5.8 Csz. Horgonyzott acél 8.8 Csz. Rozsdamentes acél A4-70 Csz. M M M M M M Cs.e./ db

21 W-VI-A MENETES SZÁR W-VI-A, Horganyzott acél 5.8 és 8.8, rozsdamentes acél A4-70 Átmérő M8 M10 M12 M16 M20 M24 Hossz L Lehorg. mélység h ef Rögz. anyagvastagság t fix Furat Ø d 0 Furatmélység h 0 Horgonyzott acél 5.8 Csz. Rozsdamentes acél A4-70 Csz L h ef 10 mm L h ef 10 mm L h ef 15 mm L h ef 20 mm L h ef 20 mm L h ef 25 mm M L h ef 30 mm Cs.e./ db 21

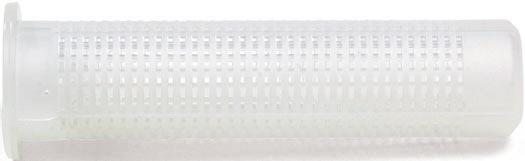

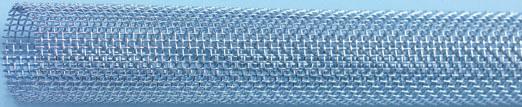

22 SH SZITAHÜVELY Tanusítás: WIT-PM 200 WIT-VM 250 Méret Fúrószár névleges Ø d 0 Furatmélység h 0 Rögzítési mélység h ef Megfelelő horgonycsavar vagy menetes szár (kereskedelmi forgalomban kapható menetes szár 3.1-es átvételi vizsgálati bizonyítvánnyal) Cikkszám SH 12 x M SH 16 x M8 és M SH 16 x M8 és M SH 20 x M12 és M SH 20 x M12 és M SH 20 x M12 és M Cs.e./ db 20 FÉM SZITAHÜVELY (MÉTERÁRU) Tanusítás: Nincs tanusítva. Tanusítás nélkül használható: WIT-VM 250, WIT-PM 200 Méret Fúrószár névleges Ø d 0 Megfelelő menetes szár Cikkszám 11 x M x M8, M x M10, M Cs.e./db 1 22

23 TISZTÍTÓKEFE ÖSSZEFOGLALÓ x x xx xx Csatlakozó menet M6 M6 M8 M8 Megnevezés Alapfelület Felhasználás WIT-UH 300 Beton Menetes szár Betonacél WIT-VM 250 Beton Menetes szár Betonacél Falazat Menetes szár WIT-PM 200 Beton Menetes szár Falazat Menetes szár WIT-PE5 00 Beton Menetes szár Betonacél W-VD ragasztópatron Beton Menetes szár TISZTÍTÓKEFE FALAZATHOZ M6 Külső átmérőhöz M8 M10 M12 M16 Horgonycsavar Szitahüvely Fúrószár névleges Ø d 0 Menetes szár vagy W-VI-A Menetes szár vagy W-VI-A Menetes szár vagy W-VI-A Menetes szár vagy W-VI-A Cikkszám Szitahüvely nélkül Szitahüvely SH Szitahüvely nélkül Szitahüvely SH Szitahüvely nélkül Szitahüvely SH Szitahüvely nélkül Szitahüvely SH Cs.e./ db 1 23

24 TISZTÍTÓKEFE BETONHOZ M6 Külső átmérőhöz Fúrószár névleges Ø d 0 Cikkszám M M M M M M M M Cs.e./db 1 TISZTÍTÓKEFÉK TARTOZÉKAI Fogantyú falazathoz való tisztítókeféhez M6-os csatlakozómenet Hatlapú gépfoglalat SDS-plus kompatibilis befogószár M6-os csatlakozómenet Csz.: Cs.e./db: 1 Csz.: Cs.e./db: 1 Csz.: Cs.e./db: 1 Hosszabbítás 270 mm, M6-os csatlakozómenet Elszívó harang Pormentes fúrás és furattisztítás, elkerüli a körülményes tisztítási munkákat. Csz.: Cs.e./db: 1 Csz.: Cs.e./db: 1 24

25 TISZTÍTÓKEFE BETONHOZ M8 Külső átmérő Betonacél Ø d s Fúrószár névleges Ø d 0 Cikkszám M M M M M M M Cs.e./ db 1 TISZTÍTÓKEFE BETONACÉL BERAGASZTÁSHOZ M8 A betonacél WIT-VM 250 vagy WIT-PE 500 injektáló habarccsal történő utólagos beragasztásához. M8-as csatlakozómenet Betonacél Ø d s Fúrószár névleges Ø d 0 Cikkszám Cs.e./ db 1 TISZTÍTÓKEFE M8 TARTOZÉKAI Hosszabbítás 2 x 345 mm, M8-as csatlakozómenet SDS-plus kompatibilis befogószár M8-as csatlakozómenet Betonacél beragasztáshoz tisztítókefe-sablon Csz.: Cs.e./db: 1 Csz.: Cs.e./db: 1 Csz.: Cs.e./db: 1 25

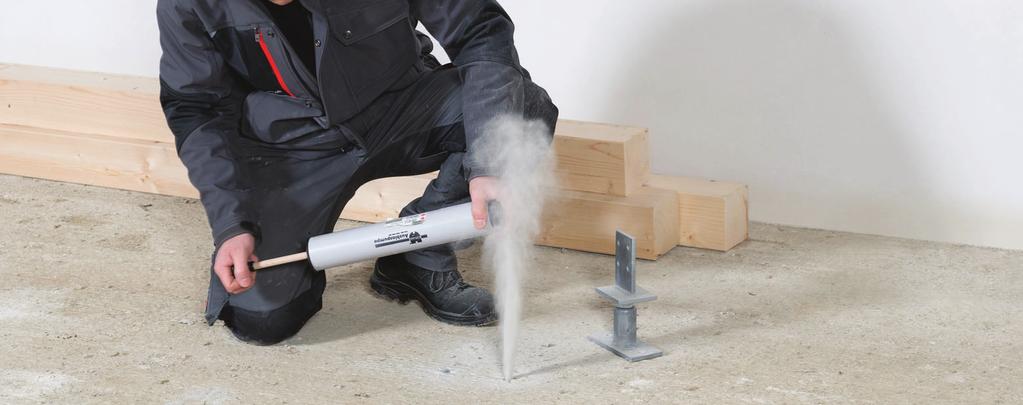

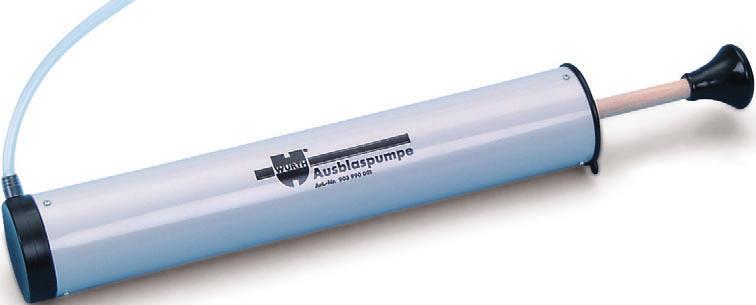

26 FURATTISZTÍTÁS Furattisztító pumpa Szűkítőtoldat kifújópumpához 10 mm-ről 8 mm-re szűkíti a fúvócső átmérőjét. Csz.: Cs.e./db:1 Csz.: Cs.e./db:1 Betonacél Ø Menetes szár Ø M M M M30 35 Fúrószár névleges Ø Fúvóka WIT-DD Csz. Cs.e./db: Légtömlő WIT-SDD Csz. Cs.e./db: Ø 10 mm x 2 m csatlakozómenet M Ø 20 mm x 3 m csatlakozómenet M16 Menetes csatlakozó Csz. Cs.e./db: M M16 Kézi szabályozó szelep Csz. Cs.e./db:

27 KEVERŐSZÁRAK Keverőszár Alkalmazható WIT-UH 300-hoz Keverőszár Alkalmazható WIT-VM 250, WIT-PM 200-hoz Keverőszár Alkalmazható WIT-PE 500-hoz Csz.: Cs.e/db: 20 Csz.: Cs.e/db: 10 Csz.: Cs.e/db: 10 KEVERŐSZÁR KIEGÉSZÍTŐK Cikkszám Cs.e./ db Keverőszár toldó merev, WIT-MV 10 x 200 mm Keverőszár toldó merev, WIT-MV 10 x 2000 mm Keverőszár toldó fl exibilis, WIT-MV 10 x 2000 mm Keverőszár toldó merev, WIT-MV 16 x 2000 mm Injektáló adapter WIT-VS Betonacél Ø Menetes szár Ø Fúrószár névleges Ø (ütvefúrás) Keverőszár toldó WIT-MV Cikkszám Cs.e./ db Ø 10 mm Ø 10 mm Ø 10 mm Ø 10 mm M20 24 Ø 10 mm Ø 10 mm M24 28 Ø 10 mm M27 32 Ø 10 mm Ø 10 mm

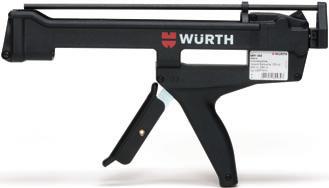

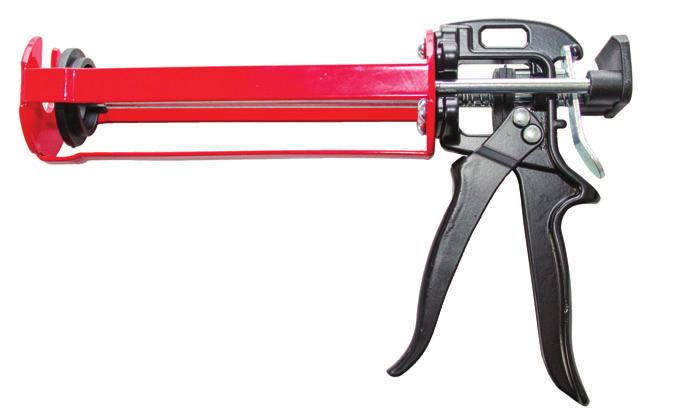

28 KINYOMÓPISZTOLY WIT 330 ML Kartus: 300 ml (Fóliatömlő 1:10) 330 ml (Koaxiális 1:10) Csz.: Cs.e./db: 1 KINYOMÓPISZTOLY WIT 385 ML Kinyomópisztoly WIT-PE 500-hoz Kartus: 385 ml (egymás mellett 1:3) Csz.: Cs.e./db: 1 KINYOMÓPISZTOLY WIT 420 ML Kartus: 420 ml (Koaxiális 1:10) Csz.: Cs.e./db: 1 28

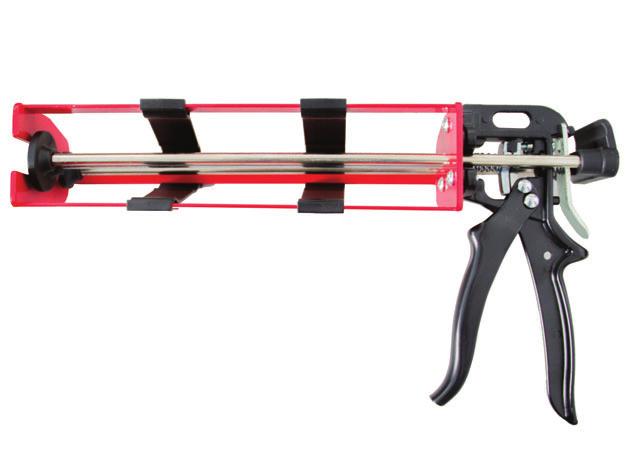

29 UNIVERZÁLIS KINYOMÓPISZTOLY 310 ML Alkalmazható minden 300 ml-es kiszerelésű WIT ragasztóhabarcshoz Kartus: 310 ml Csz.: Cs.e./db: 1 UNIVERZÁLIS KINYOMÓPISZTOLY 385 ML Kinyomópisztoly WIT-PE 500-hoz Kartus: 385 ml (egymás mellett 1:3) Csz.: Cs.e./db: 1 UNIVERZÁLIS KINYOMÓPISZTOLY 420 ML Alkalmazható minden 420 ml-es kiszerelésű WIT ragasztóhabarcshoz Kartus: 420 ml (Koaxiális 1:10) Csz.: Cs.e./db: 1 29

30 FÚRÓKALAPÁCSSZÁRAK Tétel leírása Fúrókalapácsszárak Plus Quadro-L Vario Fúrókalapácsszárak Plus Quadro-S Fúrókalapácsszárak Plus Duo-S Vario Cikkszám Cikkszám: Cikkszám: Cikkszám: Fúrási sebesség Fúrómozgás egyenletessége Pontosság Megerősítés teherbírása * Élettartam Befogás SDS-plus kompatibilis SDS-plus kompatibilis SDS-plus kompatibilis Fúrószárcsúcs 4 vágóél 4 vágóél 2 vágóél Ø 10 mm Megerősített élletörés > Ø 10 mm Aszimmetrikus elrendezésű kiemelkedések Ø 18 mm Önközpontozó csúcs Átmérő Ø 5-32 Ø Ø 3,5-26 Teljes hossz Munka hossz Jellemzők Jelentősen jobb kompatibilitás, Nem akad el Érezhetően gyorsabb fúrás megerősítéssel Pontos pontfúrás Optimalizált fúróműködés a Érezhetően gyorsabb fúrás Fokozott pontosság vasalási réteg elérésekor Tökéletes furattulajdonságok Tökéletesen precíz pontfúrás a teljes élettartam során Magerősítéses Vario Jelentősen jobb fúrási kihordóspirál, elöl keskeny sebesség és porkihordás, peremekkel, amelyek hátrafelé ugyanakkor nagyobb ellenállóképesség kiszélesednek, továbbá a törés ellen meredekebb spirálszöggel a Optimális megvezetés a spirál végén furatban Pontos pontfúrás ZEBRA minőség * A vasalások átfúrásához egy szerkezet-építőmérnök engedélye szükséges! Figyelem: hosszú fúrószárak esetén végezzen előfúrást egy kisebb átmérőjű fúrószárral! 2 vágóél: Két vágóéles végek 180 -os szöget zárnak be, széles felületet alkotva a vasalatokban való elakadásokra 4 vágóél: Négy vágóéles végek 90 -os szöget zárnak be, jelentősen kisebb felületet eredményezve az elakadás elkerülése érdekében. A fúrószár nem áll meg a vasalatoknál. 30

31 Tétel leírása Cikkszám Fúrási sebesség Fúrókalapácsszárak Max Quadro-L Vario Cikkszám: Fúrókalapácsszárak Max Quadro-S Cikkszám: Fúrómozgás egyenletessége Pontosság Megerősítés teherbírása * Élettartam Befogás SDS-max kompatibilis SDS-max kompatibilis Fúrószárcsúcs 4 vágóél Ø 15 mm Ø 16 mm 4 vágóél Átmérő Ø Ø Teljes hossz Munka hossz Jellemzők Jelentősen jobb kompatibilitás, megerősítéssel Érezhetően gyorsabb fúrás Tökéletes furattulajdonságok a teljes élettartam során Jelentősen jobb fúrási sebesség és porkihordás, ugyanakkor nagyobb ellenállóképesség a törés ellen Optimális megvezetés a furatban Pontos pontfúrás ZEBRA minőség Érezhetően gyorsabb fúrás Optimalizált fúróműködés a vasalási réteg elérésekor Tökéletesen precíz pontfúrás Magerősítéses Vario kihordóspirál, elöl keskeny peremekkel, amelyek hátrafelé kiszélesednek, továbbá meredekebb spirálszöggel a spirál végén 31
