Ragasztás repedésmentes betonba Feszültségmentes rögzítés profi felhasználók számára.

Átírás

1 1 Feszültségmentes rögzítés profi felhasználók számára. ÁTTEKINTÉS FIS V 360 S, FIS VW 360 S, FIS V 950 S, sztirolmentes, hibrid, injektáló ragasztó FIS A*, FIS A A4** menetes szár RG MI*, RG MI A4** belsőmenetes csap FIS VS 150 C sztirolmentes, hibrid, Engedélyezett rögzítési alap: Repedésmentes beton C20/25 - C50/60 (B25 - B55) Amerikai engedély repedésmentes betonra a 2009 IBC és a 2009 IRC előírásokkal összhangban. További alkalmas rögzítési alapok: Tömör szerkezetű terméskő Rögzíthető tárgyak: Acélszerkezetek általában Oszlopok Sínek Talplemezek Magas polcok Konzolok Korlátok Ablakok Állványok Gépek Homlokzatok * cinkkel galvanizált acél ** korrózióálló acél, III-as korrózióállósági osztály, pl. A4 Leírás A rögzítési rendszer részei a FIS A vagy RG MI menetes szár és a FIS V, FIS VS gyorsan kötő, nagyteljesítményű, sztirolmentes hibridragasztó. A ragasztó a menetes szár illetve a belsőmenetes csap teljes felületén rögzít és kitölti a furatot. Az RG MI belsőmenetes csap alkalmazhazó a kereskedelemben kapható metrikus csavarokkal és menetes szárakkal. Előnyei Erős kötést biztosító ragasztó nagy terhelésekhez repedésmentes betonban. Mivel különböző rögzítési ek lehetségesek (a menetes szár átmérőjének 8 12-szerese), a hasznos hosszak rugalmasan hozzáigazíthatók a megváltozott terhelésekhez. SZERELÉS A szerelés fajtája: Elő- és átmenőszerelés Menetes szár Szerelési tanácsok A furatot fúrjuk ki a kívánt rögzítési nek megfelelően. Tisztítsuk meg alaposan a furatot Belsőmenetes csap (4 x kifújás, 4 x kefélés, majd ismét 4 x kifújás). 18 mm-nél nagyobb furatátmérő esetén fújjuk ki olajmentes sűrített levegővel (P > 6 bar). A furatot belülről kifelé haladva töltsük fel a meghatározott ragasztómennyiséggel. Ezt követően kézzel (szerelőszerszám nélkül), enyhe csavaró mozdulattal nyomjuk be a FIS A vagy az RG MI menetes szárat a furat aljáig. Vegyük figyelembe az kikeményedési idejét. A szükséges meghúzási nyomatékkal erősítsük fel a rögzítendő tárgyat. Átmenőszerelés esetén a rögzítendő tárgyon lévő átmenőfuratot szintén töltsük ki ragasztóval.

2 2 MŰSZAKI ADATOK Cinkkel galvanizált acél FIS A menetes szár, Cinkkel galvanizált acél A4-es acél Engedélyek Furóátmérő Min. rögzítési Töltési mennyiség Max. hasznos hossz FIS A A4 menetes szár, III-as korrózióállósági osztályú, pl. A4-es korrózióálló acél Max rögzítési Töltési mennyiség Min. hasznos hossz ETA d 0 h ef, min t fix1 - h ef h ef, max t fix1 - h ef Típus Cikkszám Cikkszám [mm] [mm] [Skálabeosztás] [mm] [mm] [Skálabeosztás] [mm] FIS A M 6 x FIS A M 6 x FIS A M 6 x FIS A M 8 x FIS A M 8 x FIS A M 8 x FIS A M 8 x FIS A M 8 x FIS A M 10 x FIS A M 10 x FIS A M 10 x FIS A M 10 x FIS A M 10 x FIS A M 12 x FIS A M 12 x FIS A M 12 x FIS A M 12 x FIS A M 12 x FIS A M 12 x FIS A M 16 x FIS A M 16 x FIS A M 16 x FIS A M 16 x FIS A M 16 x FIS A M 20 x FIS A M 20 x FIS A M 24 x FIS A M 24 x FIS A M 30 x FIS A M 30 x RG MI belsőmenetes csap, Cinkkel galvanizált acél Típus Cikkszám Engedélyek Furóátmérő Furat = rögzítési Min. becsavarási Max. becsavarási Megfelelő tisztítókefe Egységcsomag ETA d o h 0 = h s e 2 e 1 [mm] [mm] [mm] [mm] RG 8 x 75 M 5 I BS RG 10 x 75 M 6 I BS RG 12 x 90 M8 I BS RG 16 x 90 M10 I BS 16/18 10 RG 18 x 125 M12 I BS RG 22 x 160 M16 I BS 24 5 RG 28 x 200 M20 I BS 35 5 RG MI A4 belsőmenetes csap, III-as korrózióállósági osztályú, pl. A4-es korrózióálló acél Típus Cikkszám Engedélyek Furóátmérő Furat = rögzítési Min. becsavarási Max. becsavarási Megfelelő tisztítókefe Egységcsomag ETA d o h 0 = h s e 2 e 1 [mm] [mm] [mm] [mm] RG 12 x 90 M8 I A BS RG 16 x 90 M10 I A BS 16/18 10 RG 18 x 125 M12 I A BS RG 22 x 160 M16 I A BS 24 5 RG 28 x 200 M 20 I A BS 35 5

3 3 MŰSZAKI ADATOK BS furattisztító kefe betonhoz ABP sűrítettlevegős furatkifújó pisztoly Típus Cikkszám Megfelelő dübeltípusok Egységcsomag BS ø FIS A M 6 1 BS ø FIS A M 8 / RG M 5 I 1 BS ø FIS A M 10 / RG M 6 I 1 BS ø FIS A M 12 / RG M 8 I 1 BS ø FIS A M 16 / RG M 10 I 1 BS ø FIS A M 20 RG M 16 I 1 BS ø FIS A M 24 1 BS ø FIS A M 30 / RG M 20 I 1 ABP FIS V 360 S FIS VW 360 S Típus Cikkszám Engedélyek Tartalom Egységcsomag DIBt ETA FIS V 360 S x360 ml-es flakon + 2 FIS S keverőszár 6 FIS VW 360 S x360 ml-es flakon + 2 FIS S keverőszár 6 FIS V 950 S x950 ml-es flakon + 1 nagy keverőszár + 1 FIS S keverőszár 6 FIS S keverőszár 10 FIS B kofferkészlet FIS V 360 S HWK G FIS V 360 S HWK K Típus Cikkszám Tartalom Egységcsomag FIS B kofferkészlet x 360 ml-es flakon FIS V 360 S, 1 FIS AK kinyomópisztoly, 1 kis furatkifújó, 1 kefekészlet, 6 FIS S keverőszár FIS V 360 S HWK G x 360 ml-es flakon FIS V 360 S, 40 FIS S keverőszár 1 FIS VW 360 S HWK G x 360 ml-es flakon FIS VW 360 S, 40 FIS S keverőszár 1 FIS V 360 S HWK K x 360 ml-es flakon FIS V 360 S, 20 FIS S keverőszár 1 1 FIS VS 300 T FIS VS 150 C K Típus Cikkszám Engedélyek Tartalom Tartalom Tartalom Egységcsomag DIBt ETA [ml] [Skálabeosztás] FIS VS 300 T flakon FIS VS 300 T + 1 keverőszár FIS VS 150 C Set flakon FIS VS 150 C + 2 keverőszár + 6 FIS H 16x95 K FIS VS 150 C flakon FIS VS 150 C + 2 keverőszár FIS VS 100 P flakon FIS VS 100 P + 2 keverőszár, bliszteres FIS VS 300 T SBS flakon FIS VS 300 T + 6 menetes szár M 10x160 gvz + 6 FIS H 16x130 K szitahüvely + 2 keverőszár

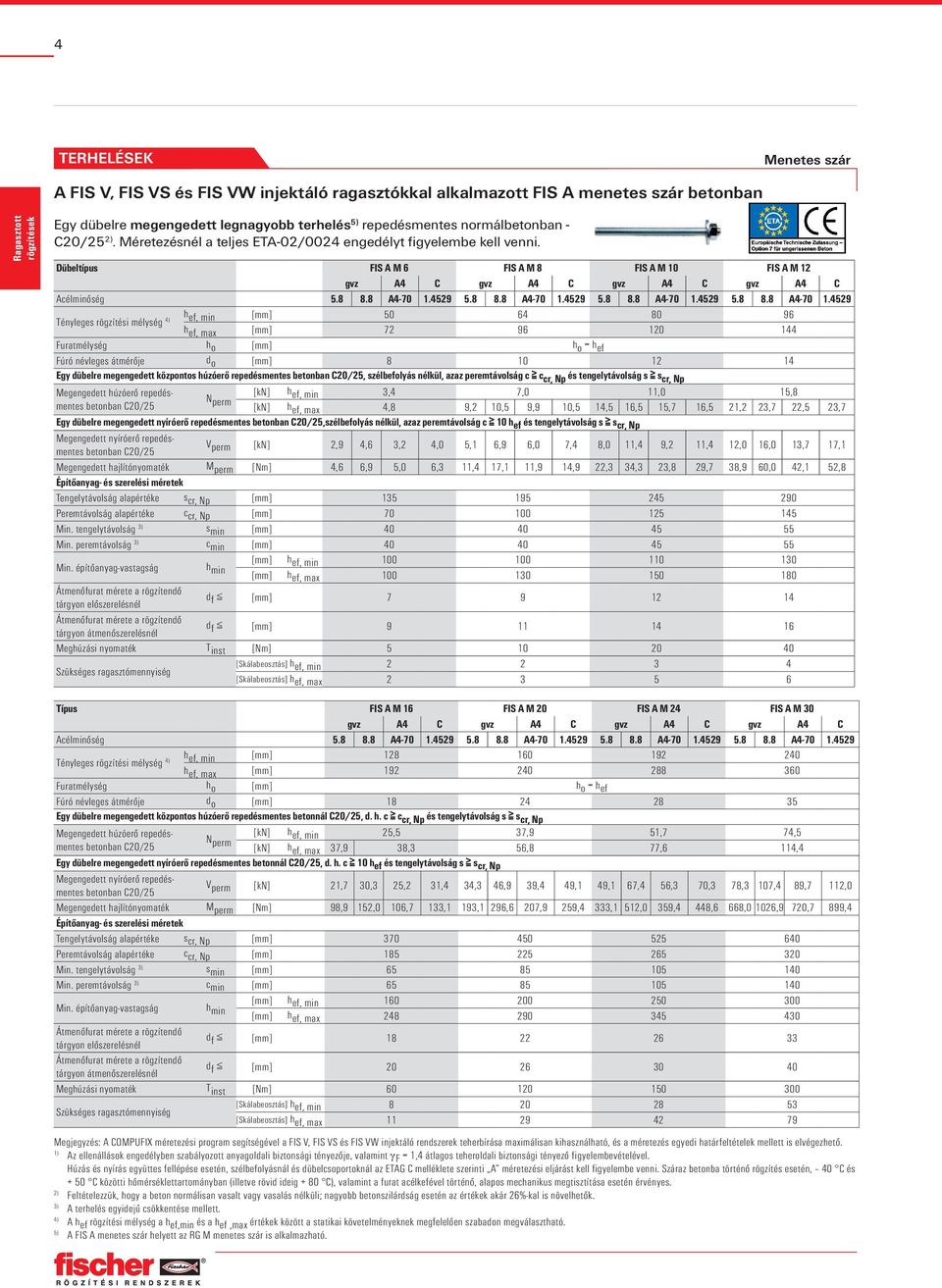

4 4 TERHELÉSEK Menetes szár A FIS V, FIS VS és FIS VW kkal alkalmazott FIS A menetes szár betonban Egy dübelre megengedett legnagyobb terhelés 5) repedésmentes normálbetonban - C20/25 2). Méretezésnél a teljes ETA-02/0024 engedélyt figyelembe kell venni. Dübeltípus FIS A M 6 FIS A M 8 FIS A M 10 FIS A M 12 gvz A4 C gvz A4 C gvz A4 C gvz A4 C Acélminőség A A A A h Tényleges rögzítési ef, min [mm] ) h ef, max [mm] Furat h o [mm] h o = h ef Fúró névleges átmérője d o [mm] Egy dübelre megengedett központos húzóerő repedésmentes, szélbefolyás nélkül, azaz peremtávolság c c cr, Np és tengelytávolság s s cr, Np Megengedett húzóerő repedésmentes perm [kn] h N ef, min 3,4 7,0 11,0 15,8 [kn] h ef, max 4,8 9,2 10,5 9,9 10,5 14,5 16,5 15,7 16,5 21,2 23,7 22,5 23,7 Egy dübelre megengedett nyíróerő repedésmentes,szélbefolyás nélkül, azaz peremtávolság c 10 h ef és tengelytávolság s s cr, Np Megengedett nyíróerő repedésmentes V perm [kn] 2,9 4,6 3,2 4,0 5,1 6,9 6,0 7,4 8,0 11,4 9,2 11,4 12,0 16,0 13,7 17,1 Megengedett hajlítónyomaték M perm [Nm] 4,6 6,9 5,0 6,3 11,4 17,1 11,9 14,9 22,3 34,3 23,8 29,7 38,9 60,0 42,1 52,8 Tengelytávolság alapértéke s cr, Np [mm] Peremtávolság alapértéke c cr, Np [mm] Min. tengelytávolság 3) s min [mm] Min. peremtávolság 3) c min [mm] [mm] h Min. építőanyag-vastagság h ef, min min [mm] h ef, max tárgyon előszerelésnél d f [mm] tárgyon átmenőszerelésnél d f [mm] Meghúzási nyomaték T inst [Nm] Szükséges ragasztómennyiség [Skálabeosztás] h ef, min [Skálabeosztás] h ef, max Típus FIS A M 16 FIS A M 20 FIS A M 24 FIS A M 30 gvz A4 C gvz A4 C gvz A4 C gvz A4 C Acélminőség A A A A h Tényleges rögzítési 4) ef, min [mm] h ef, max [mm] Furat h o [mm] h o = h ef Fúró névleges átmérője d o [mm] Egy dübelre megengedett központos húzóerő repedésmentes betonnál C20/25, d. h. c c cr, Np és tengelytávolság s s cr, Np Megengedett húzóerő repedésmentes perm [kn] h N ef, min 25,5 37,9 51,7 74,5 [kn] h ef, max 37,9 38,3 56,8 77,6 114,4 Egy dübelre megengedett nyíróerő repedésmentes betonnál C20/25, d. h. c 10 h ef és tengelytávolság s s cr, Np Megengedett nyíróerő repedésmentes V perm [kn] 21,7 30,3 25,2 31,4 34,3 46,9 39,4 49,1 49,1 67,4 56,3 70,3 78,3 107,4 89,7 112,0 Megengedett hajlítónyomaték M perm [Nm] 98,9 152,0 106,7 133,1 193,1 296,6 207,9 259,4 333,1 512,0 359,4 448,6 668,0 1026,9 720,7 899,4 Tengelytávolság alapértéke s cr, Np [mm] Peremtávolság alapértéke c cr, Np [mm] Min. tengelytávolság 3) s min [mm] Min. peremtávolság 3) c min [mm] [mm] h Min. építőanyag-vastagság h ef, min min [mm] h ef, max tárgyon előszerelésnél d f [mm] tárgyon átmenőszerelésnél d f [mm] Meghúzási nyomaték T inst [Nm] Szükséges ragasztómennyiség [Skálabeosztás] h ef, min [Skálabeosztás] h ef, max Megjegyzés: A COMPUFIX méretezési program segítségével a FIS V, FIS VS és FIS VW injektáló rendszerek teherbírása maximálisan kihasználható, és a méretezés egyedi határfeltételek mellett is elvégezhető. 1) Az ellenállások engedélyben szabályozott anyagoldali biztonsági tényezője, valamint γ F = 1,4 átlagos teheroldali biztonsági tényező figyelembevételével. Húzás és nyírás együttes fellépése esetén, szélbefolyásnál és dübelcsoportoknál az ETAG C melléklete szerinti A méretezési eljárást kell figyelembe venni. Száraz betonba történő rögzítés esetén, 40 C és + 50 C közötti hőmérséklettartományban (illetve rövid ideig + 80 C), valamint a furat acélkefével történő, alapos mechanikus megtisztítása esetén érvényes. 2) Feltételezzük, hogy a beton normálisan vasalt vagy vasalás nélküli; nagyobb betonszilárdság esetén az értékek akár 26%-kal is növelhetők. 3) A terhelés egyidejű csökkentése mellett. 4) A h ef rögzítési a h ef,min és a h ef,max értékek között a statikai követelményeknek megfelelően szabadon megválasztható. 5) A FIS A menetes szár helyett az RG M menetes szár is alkalmazható.

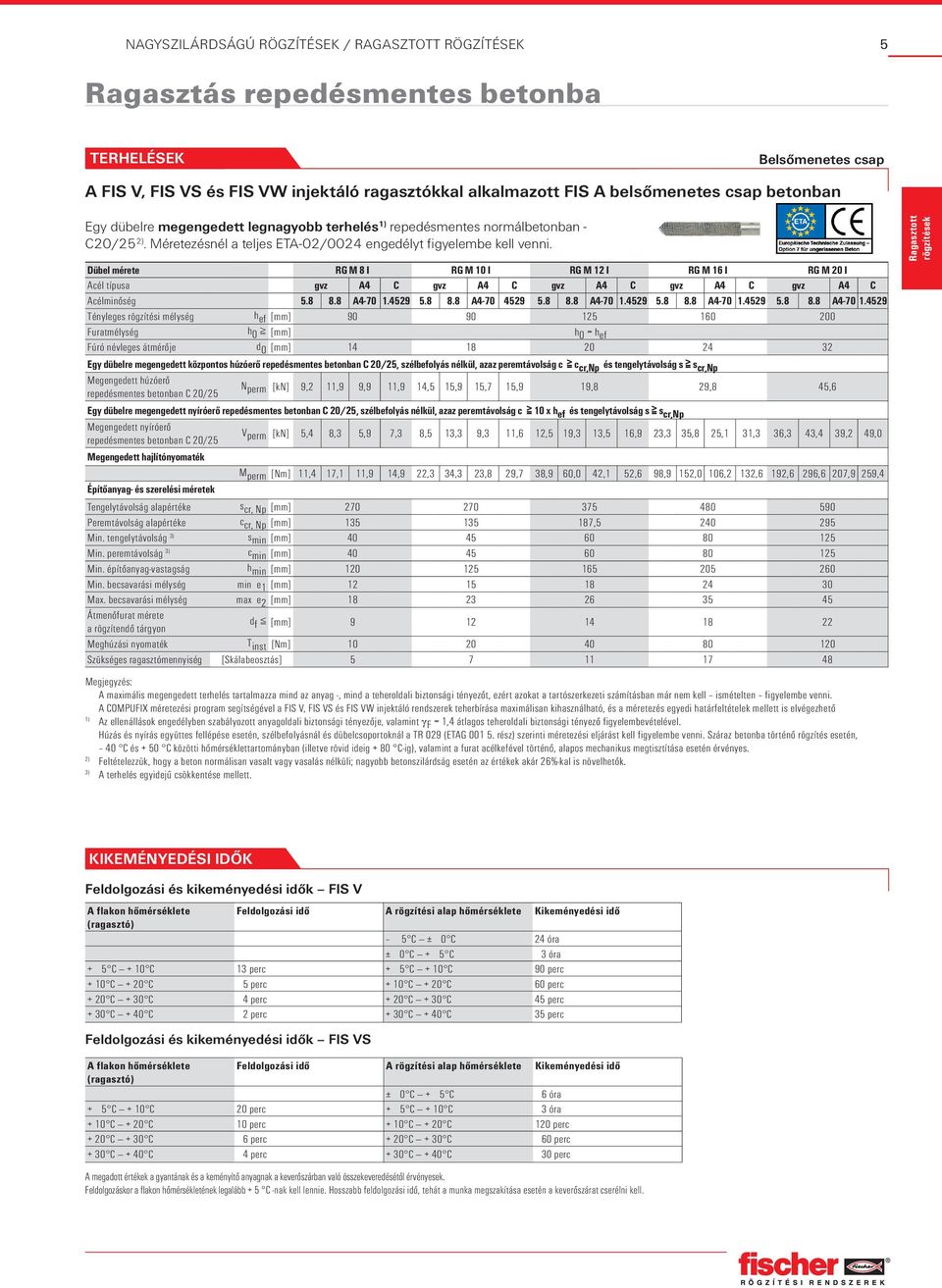

5 5 TERHELÉSEK Belsőmenetes csap A FIS V, FIS VS és FIS VW kkal alkalmazott FIS A belsőmenetes csap betonban Egy dübelre megengedett legnagyobb terhelés 1) repedésmentes normálbetonban - C20/25 2). Méretezésnél a teljes ETA-02/0024 engedélyt figyelembe kell venni. Dübel mérete RG M 8 I RG M 10 I RG M 12 I RG M 16 I RG M 20 I Acél típusa gvz A4 C gvz A4 C gvz A4 C gvz A4 C gvz A4 C Acélminőség A A A A A Tényleges rögzítési h ef [mm] Furat h 0 [mm] h 0 = h ef Fúró névleges átmérője d 0 [mm] Egy dübelre megengedett központos húzóerő repedésmentes betonban C 20/25, szélbefolyás nélkül, azaz peremtávolság c c cr,np és tengelytávolság s s cr,np Megengedett húzóerő repedésmentes betonban C 20/25 N perm [kn] 9,2 11,9 9,9 11,9 14,5 15,9 15,7 15,9 19,8 29,8 45,6 Egy dübelre megengedett nyíróerő repedésmentes betonban C 20/25, szélbefolyás nélkül, azaz peremtávolság c 10 x h ef és tengelytávolság s s cr,np Megengedett nyíróerő repedésmentes betonban C 20/25 V perm [kn] 5,4 8,3 5,9 7,3 8,5 13,3 9,3 11,6 12,5 19,3 13,5 16,9 23,3 35,8 25,1 31,3 36,3 43,4 39,2 49,0 Megengedett hajlítónyomaték M perm [Nm] 11,4 17,1 11,9 14,9 22,3 34,3 23,8 29,7 38,9 60,0 42,1 52,6 98,9 152,0 106,2 132,6 192,6 296,6 207,9 259,4 Tengelytávolság alapértéke s cr, Np [mm] Peremtávolság alapértéke c cr, Np [mm] , Min. tengelytávolság 3) s min [mm] Min. peremtávolság 3) c min [mm] Min. építőanyag-vastagság h min [mm] Min. becsavarási min e 1 [mm] Max. becsavarási max e 2 [mm] Átmenőfurat mérete a rögzítendő tárgyon d f [mm] Meghúzási nyomaték T inst [Nm] Szükséges ragasztómennyiség [Skálabeosztás] Megjegyzés: A maximális megengedett terhelés tartalmazza mind az anyag -, mind a teheroldali biztonsági tényezőt, ezért azokat a tartószerkezeti számításban már nem kell ismételten figyelembe venni. A COMPUFIX méretezési program segítségével a FIS V, FIS VS és FIS VW injektáló rendszerek teherbírása maximálisan kihasználható, és a méretezés egyedi határfeltételek mellett is elvégezhető 1) Az ellenállások engedélyben szabályozott anyagoldali biztonsági tényezője, valamint γ F = 1,4 átlagos teheroldali biztonsági tényező figyelembevételével. Húzás és nyírás együttes fellépése esetén, szélbefolyásnál és dübelcsoportoknál a TR 029 (ETAG rész) szerinti méretezési eljárást kell figyelembe venni. Száraz betonba történő rögzítés esetén, 40 C és + 50 C közötti hőmérséklettartományban (illetve rövid ideig + 80 C-ig), valamint a furat acélkefével történő, alapos mechanikus megtisztítása esetén érvényes. 2) Feltételezzük, hogy a beton normálisan vasalt vagy vasalás nélküli; nagyobb betonszilárdság esetén az értékek akár 26%-kal is növelhetők. 3) A terhelés egyidejű csökkentése mellett. KIKEMÉNYEDÉSI IDŐK Feldolgozási és kikeményedési idők FIS V A flakon hőmérséklete Feldolgozási idő A rögzítési alap hőmérséklete Kikeményedési idő (ragasztó) 5 C ± 0 C 24 óra ± 0 C + 5 C 3 óra + 5 C + 10 C 13 perc + 5 C + 10 C 90 perc + 10 C + 20 C 5 perc + 10 C + 20 C 60 perc + 20 C + 30 C 4 perc + 20 C + 30 C 45 perc + 30 C + 40 C 2 perc + 30 C + 40 C 35 perc Feldolgozási és kikeményedési idők FIS VS A flakon hőmérséklete Feldolgozási idő A rögzítési alap hőmérséklete Kikeményedési idő (ragasztó) ± 0 C + 5 C 6 óra + 5 C + 10 C 20 perc + 5 C + 10 C 3 óra + 10 C + 20 C 10 perc + 10 C + 20 C 120 perc + 20 C + 30 C 6 perc + 20 C + 30 C 60 perc + 30 C + 40 C 4 perc + 30 C + 40 C 30 perc A megadott értékek a gyantának és a keményítő anyagnak a keverőszárban való összekeveredésétől érvényesek. Feldolgozáskor a flakon hőmérsékletének legalább + 5 C -nak kell lennie. Hosszabb feldolgozási idő, tehát a munka megszakítása esetén a keverőszárat cserélni kell.
