1 fischer betoncsavar FBS Gyors szerelhetőség, nagy teljesítmény! ETA-11/0093 ETAG Multiple use for non-structural applications in concrete ETA-11/0095 ETAG Option 1 for cracked concrete

2 Betoncsavar FBS 6 Csavar megoldás töbszöri rögzítésekhez SK Süllyesztettfejű A cinnkel galvanizált típus legmegfelelőbben alkalmazható száraz beltéren. A különféle fejkialakítások számos alkalmazást tesznek lehetővé. P Lencsefejű M8 Metrikus menetes A kis átmérő biztosítja az alacsony fúrási teljesítmény igényt és gyors szerelhetőséget. M8/M10 I Belső menetes Sokoldalú és gyors Az FBS 6 SK és P típusok átmenőszereléssel alkalmazható. Az FBS M8 és M8/M10 I előszereléssel alkalmazható. Előnyök A betoncsavar becsavaráskor az előfúrt furatba menetet vág, ezáltal biztonságos rögzítés érhető el. A betoncsavar engedélyezett többszöri rögzítésekhez nem teherhordó szerkezeteknél ezért ideális csövekhez, kábeltálcákhoz, álmennyezetekhez, stb... Az FBS betoncsavar beállítása és szerelése egyetlen munkaműveletben történik, ezáltal időt takarítunk meg. Engedélyek ETA-11/0093 ETAG Multiple use for non-structural applications in concrete Szerelés Akkus csavarozóval alkalmazható, így gyors és egyszerű a szerelés.

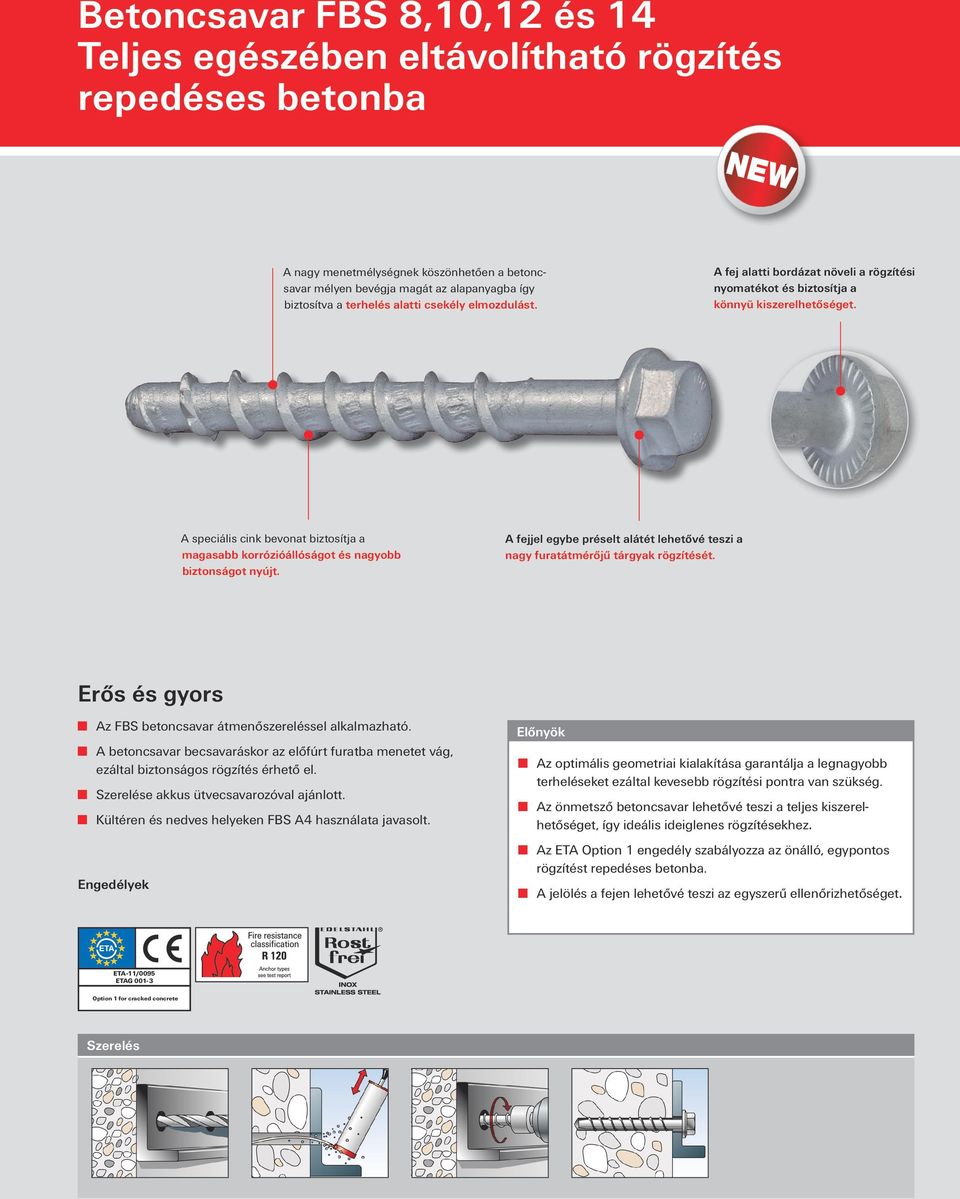

3 Betoncsavar FBS 8,10,12 és 14 Teljes egészében eltávolítható rögzítés repedéses betonba A nagy menetmélységnek köszönhetően a betoncsavar mélyen bevégja magát az alapanyagba így biztosítva a terhelés alatti csekély elmozdulást. A speciális cink bevonat biztosítja a magasabb korrózióállóságot és nagyobb biztonságot nyújt. A fej alatti bordázat növeli a rögzítési nyomatékot és biztosítja a könnyü kiszerelhetőséget. A fejjel egybe préselt alátét lehetővé teszi a nagy furatátmérőjű tárgyak rögzítését. Erős és gyors Az FBS betoncsavar átmenőszereléssel alkalmazható. A betoncsavar becsavaráskor az előfúrt furatba menetet vág, ezáltal biztonságos rögzítés érhető el. Szerelése akkus ütvecsavarozóval ajánlott. Kültéren és nedves helyeken FBS A4 használata javasolt. Előnyök Az optimális geometriai kialakítása garantálja a legnagyobb terheléseket ezáltal kevesebb rögzítési pontra van szükség. Az önmetsző betoncsavar lehetővé teszi a teljes kiszerelhetőséget, így ideális ideiglenes rögzítésekhez. Az ETA Option 1 engedély szabályozza az önálló, egypontos rögzítést repedéses betonba. Engedélyek ETA-11/0095 ETAG Option 1 for cracked concrete Szerelés A jelölés a fejen lehetővé teszi az egyszerű ellenőrizhetőséget.

4 Alkalmazhatóság FBS 6: Az optimális csavar megoldás P lencsefejű SK süllyesztettfejű M 8 külsőmentes Standard lencsefejű kialakítás. Felületbe süllyesztett rögzítési pont. gyorsan szerelhető külsőmenetes megoldás. Diszkrét rögzítés lemezekhez, per- forált szalagokhoz ill. ideiglenes beltéri rögzítésekhez. Töbponton alkalmazható rögzítés szaniterekhez, fűtéshez, klímák- hoz és csövekhez. Alkalmazható fémprofilokhoz, szerelősínekhez, szerelőszalag- okhoz és huzalokhoz, mennyezeti konzolokhoz, álmennyezetekhez illetve ideiglenes rögzítésekhez. M8/M10 I belsőmenetes M8/M10 belsőmenettel egy termék két menetátmérővel. Több- illetve egypontos mennye- zeti rögzítésekhez például légcsa- tornákhoz, csövekhez és sprinkler rendszerekhez. FBS 8, 10, 12 és 14: A teljes egészében eltávolítható, nagy terhelhetőségű rögzítés Fém szerkezetekhez/acélszerkezeteseknek Ideális, gyors és biztonságos rögzítési megoldás korlátokhoz, konzolokhoz, fémprofilokhoz, biztonsági korlátokhoz, kapukhoz, stb. repedéses és repedésmentes betonba. A különféle csavarátmérők lehetővé teszik a széles körű felhasználást. Tető munkákhoz/ácsoknak Ideális, gyors és biztonságos rögzítési megoldás gerendákhoz repedéses és repedésmentes betonba. Eltávolítható rögzítés a rögzítés meglazítása és újra meghúzása lehetséges pl. gerendák beállításánál.

5 Szortiment FBS-P - Lencsefejű FBS-SK - Süllyesztettfejű Betoncsavar FBS Cinkkel galvanizált Engedély Fúróátmérő furatmélység átmenőszerelésnél Csavarhossz Max. rögzítési vastagság Behajtás Egységcsomag d o h 2 l t fix ETA Torx [db] FBS 6/5 P T FBS 6/25 P T FBS 6/5 SK T FBS-M8 - külső menetméret M8 Betoncsavar FBS FBS-M8/M10 -belső menetméret M8/M10 Cinkkel galvanizált Engedély Fúróátmérő furatmélység átmenőszerelésnél Csavarhossz Menetescsap hossza Menet Kulcsméret Egységcsomag d o h 2 l l 1 M SW ETA [db] FBS 6 M M FBS 6 M8/M10 l M 8 + M A betoncsavar szerelése Betoncsavar Ajánlott névleges nyomaték (ütvecsavarozó)*) Maximális meghúzási nyomaték nyomatékkulccsal illetve racsnis kulccsal FBS * ) Fekete dugókulcs használata javasolt! Az ütvecsavarozó gépek teljesítménye változó ezért - mindig használjunk nyomatékszabályozást.

6 Szortiment FBS - hatlapfejjel és préselt alátéttel FBS 10/15 S Concrete FBS Cinkbevonatú acél Korrózióálló Engedély ETA Fúróátmérő d o furatmélység átmenőszerelésnél h 2 Csavarhossz l S Max. rögzítési vastagság FBS 8 x SW FBS 8 x SW FBS 8 x SW FBS 8 x SW FBS 8 x SW FBS 10 x SW FBS 10 x SW FBS 10 x SW FBS 10/15 S SW FBS 10 x SW FBS 10 x SW FBS 10 x SW FBS 10 x SW FBS 12 x SW FBS 12 x SW FBS 12 x SW FBS 12 x SW FBS 14 x SW FBS 14 x SW 18 8 FBS 14 x SW 18 8 t fix Behajtás Egységcsomag [db] Alátét FBS 10-hez Alátét FBS 10 Belső átmérő Külső méret Vastagság Egységcsomag d S [db] Alátét FBS 10-hez ,

7 Szortiment, terhelések A betoncsavar szerelése Betoncsavar Ajánlott névleges nyomaték (ütvecsavarozó)* ) Maximális meghúzási nyomaték nyomatékkulccsal illetve racsnis kulccsal FBS FBS FBS FBS *) Fekete dugókulcs használata javasolt! Az ütvecsavarozó gépek teljesítménye változó ezért - mindig használjunk nyomatékszabályozást. Terhelések FBS cinkkel galvanizált / korrózióálló A4 A legnagyobb megengedett terhelés egy dübel esetén1) betonban (C20/25) 4) Méretezésnél a teljes ETA - 11/0095 engedélyt figyelembe kell venni. Repedéses beton Repedésmentes beton Tényleges rögzítési mélység építőanyagvastagság Meghúzási nyomaték Megengedett húzóterhelés Megengedett nyíróterhelés tengelytávolság peremtávolság Megengedett húzóterhelés Megengedett nyíróterhelés tengelytávolság peremtávolság h ef h min T inst N perm 3) [kn] V perm 3) [kn] s min 2) c min 2) N perm 3) V perm 3) s min 2) c min 2) FBS ,6 3, ,6 3, FBS ,3 6, ,7 8, FBS ,6 16, ,5 16, FBS 10 A ,6 19, ,5 19, FBS ,3 20, ,2 20, FBS ,1 30, ,0 30, ) Az engedélyben szabályozott anyagoldali részleges biztonsági tényezőt valamint a teheroldali részleges biztonsági tényezőt γ L = 1,4 is tartalmazza. Egy önálló dübelnél a tengelytávolság alapértéke s 3 x h ef és a peremtávolság alapértéke c 1,5 x h ef. 2) Az alapértékeknél kisebb tengelytávolságok illetve peremtávolságok csökkentik a megengedett terhelést. 3) Húzó-, nyíróerők és a hajlítónyomatékok kombinációjánál a pontos adatokat ugyanúgy, mint a csökkentett perem- és tengelytávolságokhoz tartozó terhelhetőségi értékeket az engedély tartalmazza (dübelcsoportoknál). 4) Nagyobb betonszilárdságnál, C50/60-ig nagyobb megengedett terhelések lehetségesek.
