Lindab vékonyfalú profilok méretezése DimRoof statikai szoftverrel

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Lindab vékonyfalú profilok méretezése DimRoof statikai szoftverrel"

Átírás

1 indab Profil oktatási program 010 indab vékonyfalú profilok méretezése DimRoof statikai szoftverrel indab Kft A statikai tervezés eszközei a indabnál indab vékonyfalú acélszelvények (burkolati lemezek és másodlagos tartó-rendszerek) statikai méretezéséhez felhasználható eszközök: írott anyag: méretezési segédletek (Trapézlemez; Z/C gerenda) program: DimRoof v.3.3 Z - gerendák C - gerendák 1

2 . Szakmai háttér: vékonyfalú acél szelvények méretezése Alkalmazott méretezési szabványok: StBK-5 (svéd szabvány, 198) Eurocode (ENV :1996) előszabvány egjegyzés: EN :007 beépítése 010-ben! Anyagjellemzők: Acél osztályok: S50; S30; S350 (szelvénytől függően) folyáshatás és szakítószilárdság (pl.: TP150 esetén S30 acél; f y =30Pa, f u =390Pa) Rugalmassági modulus: E= Pa Nyírási rug. modulus: G= Pa Poisson-tényező: ν=0.3 Pozitiv Negativ Keresztmetszeti jellemzők: Vastagság tervezési értéke: t d =t nom t zinc (t zinc =0,04mm) okális lemezhorpadás figyelembevétele Effektív ( dolgozó ) keresztmetszet effektív km-i jellemzők Pozitív és negatív elhelyezés definiálva (Táblázatokban részletezve) Pozitív és negatív hajlítás definiálva (Táblázatokban részletezve) 3 Effektív keresztmetszeti jellemzők: Effektív km-i terület: A eff Effektív inercianyomaték: I eff+ ; I eff Effektív keresztmetszeti tényező: W eff+ ; W eff egjegyzések, következmények: Az effektív keresztmetszet elvileg a feszültségeloszlás függvénye, de a méretezésben a tiszta eloszlásokhoz tartozó jellemzőket használjuk Pontos meghatározás csak iterációs módszerrel lehetséges Az eredetileg központos normálerő külpontossá válhat (eltolódik a súlypont is)! Trapézlemezek Z - gerendák 4

3 Effektív keresztmetszeti ellenállások (ENV , 5. és 6. fejezet): (A trapézlemezek egy periódus-szélességű bordaként, gerendaszerűen vannak figyelembe véve) Parciális biztonsági tényezők: γ 0 =1.1 ; γ 1 =1.1 ; γ =1.5 h b per Hajlítási ellenállás: + = W = W + eff eff f f y y γ γ Nyírási ellenállás: T V h = t f bv γ (1 gerinc) sin Φ = V sinφ (trapézlemez-szelvény) b per Gerinc beroppanási ellenállása (támasz, koncentrált teher): a,s ( ) γ 1 ( 01. r/t )( l /t ). 4 ( Φ/ 90) R = κ α t Ef + yb 1 a F = b per R (trapézlemezszelvény) (1 gerinc) 5 Ellenőrzések teherbírási határállapotban (US): q Hajlítónyomaték: + Sd + Sd Nyíróerő: TSd T + Gerinc beroppanása (támasz, koncentrált erő): FSd F Nyomaték& nyíróerő (interakció): Sd TSd + T 1 T F Nyomaték & beroppanás (interakció): Sd FSd + 1,5 F F e F i F e egjegyzés: Egyik övén szabad (nem megtámasztott) Z/C-gerendák méretezése külön fejezet szerint (ENV ; 10. fejezet) 6 3

4 Ellenőrzés használhatósági határállapotban (SS): e ehajlás a tartótengelyre (lemezsíkra) merőlegesen: Sd lim e A maximális lehajlás (e Sd ) SS feszültégi szint alapján rugalmasan számítható. Becsült SS szint: maximális (US) feszültségi szint 70%-a (0.7xf y /γ 0 ) Effektív keresztmetszeti jellemzők meghatározásához SS-ben A lehajlási korlát (e lim ) a nemzeti előírások illetve megbízóval való egyeztetés alapján adódik. Javasolt korlátok: e lim =/150 e lim =/180; /00 e lim =/300 e lim =/300 e lim =/400 Tetőhéjazat, ő falburkolat Hajlított gerendák általában ásodlagos tartók (szelemenek), ha a főtartók stabilitását biztosítják Födémlemez (lágyfedésű tető magasprofil lemeze) Könnyűszerkezetes födémgerendák (káros rezgések elkerülése érdekében) 7 3. Teherfelvétel NAGYON FONTOS: A méretezési szabvány és a teherszabvány harmonizációja! Teherszabvány éretezési szabvány SZ 1501 szabvány StBK-5 svéd szabvány SZ ENV 1991 (Eurocode 1, magyar NAD) ENV szabvány 1) A különböző terhek intenzitásai a megfelelő teherszabványból (hó- és szélteher) illetve a felhasználó/ üzemeltető által nyújtott adatszolgáltatásból (installáció, födém hasznos) származnak. ) inden teherfajtának a tartótengelyre/tetősíkra merőleges komponensét kell figyelembe venni. Állandó (önsúly jellegű) terhek Hóteher Szélteher 3) Az alap- (karakterisztikus) értékek, a biztonsági (parciális) és az egyidejűségi (kombinációs) értékek figyelembe vételével meghatározandó a mértékadó teherkombináció US és SS határállapotban. 8 4

5 4. A méretezési segédlet és táblázatok használata 4.1 A tervezési táblázatok tartalma A Trapézlemezek méretezési segédletben 3 tervezési táblázat található: Keresztmetszeti jellemzők táblázata: Névleges vastagság Folyáshatár Teljes keresztmetszeti jellemzők Effektív keresztmetszeti jellemzők Keresztmetszeti ellenállások táblázata: Hajlítási ellenállás Nyírási ellenállás Beroppanási ellenállás szélső támasznál Beroppanási ellenállás közbenső támasznál Pozitiv Negativ Terhelési táblázatok: q lim,u,1 max. megoszló teher, US, pozitív állás és nyomó irány q lim,u, max. megoszló teher, US, pozitív állás és szívó irány q lim,u,3 max. megoszló teher, US, negatív állás és nyomó irány q lim,u,4 max. megoszló teher, US, negatív állás és szívó irány q lim,s,00 max. megoszló teher, SS, /00 lehajlási korlát q lim,s,300 max. megoszló teher, SS, /300 lehajlási korlát 9 4. A terhelési táblázatokban használt statikai vázak: Kéttámaszú gerendatartó, Folytatólagos háromtámaszú tartó, Folytatólagos négytámaszú tartó, Folytatólagos öt- vagy többtámaszú tartó. Simply supported beam Continuous beam with three supports Continuous beam with four supports Five or more supports 10 5

6 color 4.3 Példa a) Követelmények, előírások Szabvány: Eurocode (ENV ) ehajlási korlát: /300 b) Statikai váz: Folytatólagos háromtámaszú tartó Fesztáv: =6,0m; felfekvés: 100mm c) Szelvény: indab TP150 magasprofil Kérdés: statikailag szükséges vastagság? d) Terhek, kombinációk: Tetőburkolat súlya (lágyfedés): g=0,40 kn/m (γ g =1,35) Installációs (függesztett) teher: p ins =0,0 kn/m (γ ins =1,50) Hóteher: p s =0,80 kn/m (γ s =1,50) color értékadó teherkombináció értékei SS és US határállapotban: Használhatósági h.á. (SS): q SS =0,4+0,+0,8= 1,40 kn/m Teherbírási h.á. (US): q US =1,35x0,4+1,5x(0,+0,8)=,04 kn/m 11 e) Kiválasztás a terhelési táblázatokból Statikai váz: Folyt. háromtámaszú Negatív állás; lefelé ható teher q lim,u,3 jelű (3.) sor /300 lehajlási korlát q lim,s,300 jelű (6.) sor Első próbálkozás: t=0,75mm <.04 : Nem! >1.40 : OK! ásodik próbálkozás: t=0,88mm >.04 : OK! >1.40 : OK! Végeredmény: TP150/0,88 szelvény megfelel, ez szükséges! 1 6

7 5. DimRoof program ismertetése 5.1 A DimRoof program fejlesztése Verziók (kiadás éve): DimRoof v. 1.0 (1998) DimRoof v..0 (000) DimRoof v..1 (001) Szakmai támogatás: indab Profil AB (Hans arsson) Budapest űszaki Egyetem; (Dr. Dunai ászló; Ádány Sándor) DimRoof v. 3.0 (006) DimRoof v. 3.1; 3. (007) DimRoof v. 3.3 (008) Budapest űszaki és Gazdaságtudományi Egyetem (Dr. Dunai ászló; Dr. Ádány Sándor) Felhasználók: indab munkatársak statikus tervezők egyetemi hallgatók (BE) Felhasználóbarát, egyszerű input felület Windows környezet Alacsony hardverigény Szelvények grafikai megjelenítése Több nyelven fut (magyar, angol, svéd ) Beépített kalauz, leírás Egyszerű nyomtatás etölthető: buildingtechnology (a svéd indab IT osztály által működtetett weboldal) 14 7

8 éretezhető termékek, gyártmányok ,4 tetőhéjazat falburkolat födémlemez(új: TP150) Z-profilú szelemen-rendszer (új: ZC00ECO) C-profilú szelemen-rendszer kalapprofil lécezés színoldal color Választható statikai vázak kéttámaszú folytatólagos többtámaszú Gerber-csuklós (indab standard Gerber) átfedéses (indab standard átfedéses) toldóelemes konzolos túlnyújtás erősítő (kiegészítő) elem a nyílásokban 0,1 0, q [kn/m] 0,1 0,1 t t1 t1 t1 t1 q [kn/m] 16 8

9 5.5 Terhek bevitele Terhek: A terhek meghatározása a felhasználó feladata A számítások a felületre merőleges teherkomponensre érvényesek! (erős tengely körüli hajlítás) Különböző teherfajták: egyenletesen megoszló lineárisan megoszló koncentrált (= kis felületen megoszló) normál (húzó-/nyomó-) igénybevétel q [kn/m] 1 futtatás teherkombináció: 1 kombináció teherbírásra (US) 1 kombináció lehajlásra (SS) q 1 [kn/m] q [kn/m] Q [kn/m] N [kn] N [kn] Számítás (kalkulációs és méretező modul) Számítás: Számolás gomb: gyors számítás a bevitt adatokkal Optimál! gomb: adott geometria, statikai váz, profilmagasság és adott teher mellett optimális vastagság automatikus meghatározása a tartó hossza mentén (Egy Számolás futtatás szükséges az optimálás előtt) Igénybevétel számítása: elsőrendű végeselemes analízis (egyszerű 1D gerendaelemmel; a trapézlemez is egyirányban teherviselő) 18 9

10 ehajlás-vizsgálat paraméterei: lehajlás megengedhető mértéke (/ ) bázis támaszköz (elméleti, szabad nyílás) Teherbírás számítása a választott szabvány szerint: effektív keresztmetszeti jellemzők meghatározása (A eff, I eff, W eff ) keresztmetszeti ellenállások meghatározása (N,, V, F e, F i ) interakciós vizsgálatok (+N; +R; +V) globális és alaki torzulással járó ( disztorziós ) stabilitásvesztés kísérlet-alapú teherbírás: PA cserepeslemez, SINUS profil Extra lehetőség (1): Hózug-számító modul Keresztirányú hófelhalmozódás miatti többletteher figyelembevétele Z-/C-gerendák: Optimális gerendakiosztás Trapézlemez: Optimális lemezvastagság meghatározása 0 10

11 5.8 Extra lehetőség (): Tehergeneráló modul Teherszabvány éretezési szabvány SZ 1501 szabvány StBK-5 svéd szabvány SZ ENV 1991 (Eurocode 1, magyar NAD) ENV szabvány Tehermodul felülete DimRoof fő felület 1 geometriai beállítások grafikus megjelenítés (3D vagy D) teherszabvány paraméterei (önsúly, hóteher, szélteher) automatikus tehergenerálás felajánlott teherkombinációk egyszerű adat-transzformáció vissza az eredeti tehertáblázatba 11

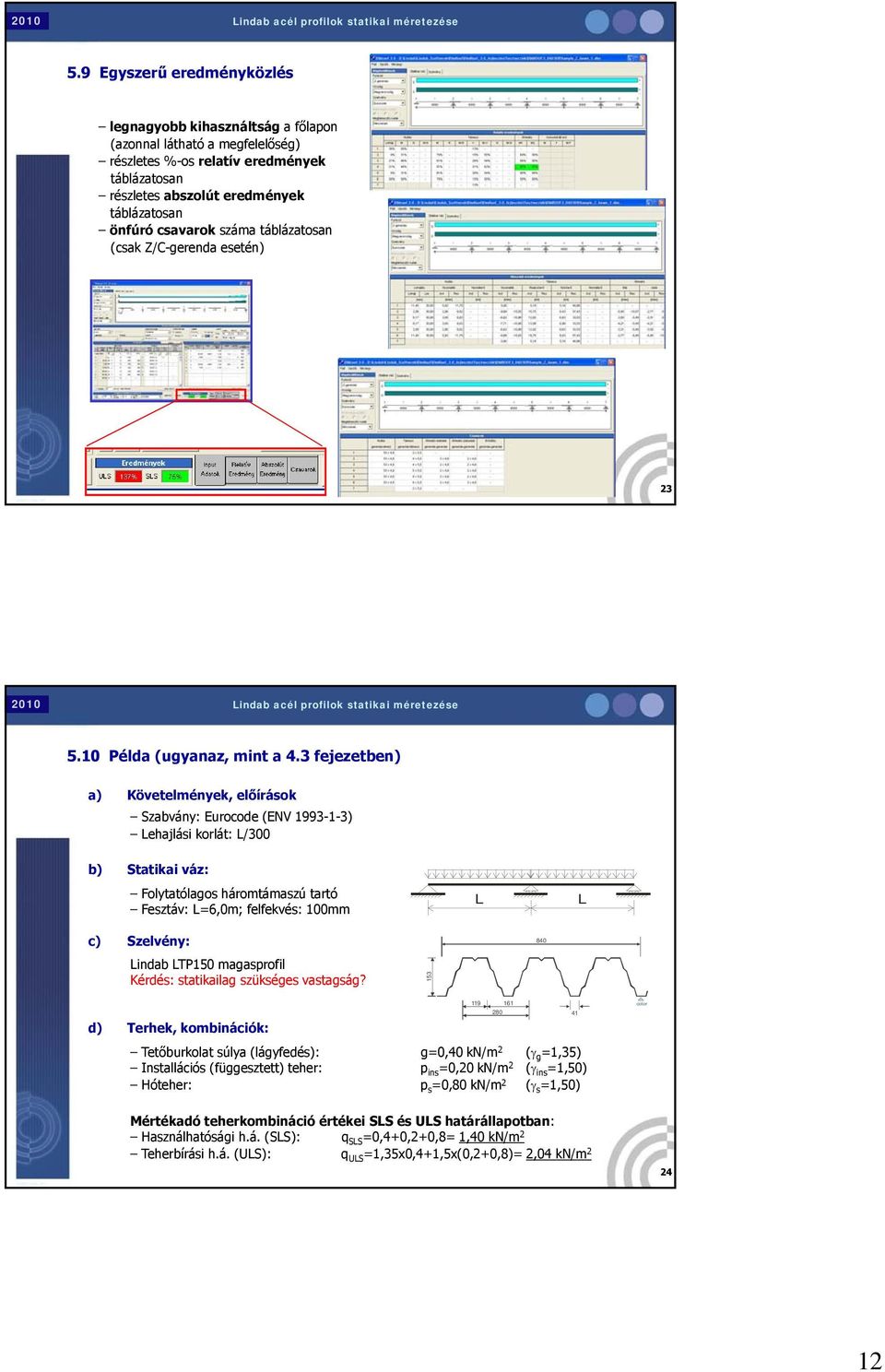

12 5.9 Egyszerű eredményközlés legnagyobb kihasználtság a főlapon (azonnal látható a megfelelőség) részletes %-os relatív eredmények táblázatosan részletes abszolút eredmények táblázatosan önfúró csavarok száma táblázatosan (csak Z/C-gerenda esetén) Példa (ugyanaz, mint a 4.3 fejezetben) a) Követelmények, előírások Szabvány: Eurocode (ENV ) ehajlási korlát: /300 b) Statikai váz: Folytatólagos háromtámaszú tartó Fesztáv: =6,0m; felfekvés: 100mm c) Szelvény: indab TP150 magasprofil Kérdés: statikailag szükséges vastagság? d) Terhek, kombinációk: Tetőburkolat súlya (lágyfedés): g=0,40 kn/m (γ g =1,35) Installációs (függesztett) teher: p ins =0,0 kn/m (γ ins =1,50) Hóteher: p s =0,80 kn/m (γ s =1,50) color értékadó teherkombináció értékei SS és US határállapotban: Használhatósági h.á. (SS): q SS =0,4+0,+0,8= 1,40 kn/m Teherbírási h.á. (US): q US =1,35x0,4+1,5x(0,+0,8)=,04 kn/m 4 1

13 e) Adatok a DimRoof-ba: Funkció: Födém Ország: agyarország Szabvány: Eurocode Statikai tik i modell: Folytatólagos tól Geometria, Terhek: ld. előbb 5 f) Számítás, ellenőrzés: Első próba: t=0,75mm vastagság futtatása Eredmény: nem OK! US: 16 % SS: 64 % értékadó vizsgálat: nyomaték-beroppanás interakció a középső támasz felett 6 13

14 Optimál! funkció (=megkeresni a legkisebb vastagságot, ami megfelel!) Eredmény: t=0,88mm: OK! US: 95 %; SS: 5% g) Végeredmény: Szükséges profil: TP150/0, =6,0m color 7 We have the solution Köszönöm a figyelmet! 8 14
