1 Schöck Isokorb, WO, WU és BH SCHÖCK ISOKORB Ábra: Schöck Isokorb KX 10/7 10 ÚJ! Már minen teherbírási osztály kapható HTE moullal. Tartalom olal Schöck Isokorb föémugrás lefelé Schöck Isokorb BH föémugrás felfelé/megjegyzések a beépítéshez Schöck Isokorb WO és WU Méretezési táblázat / túlemelés / helyszíni vasalás F 90 és F tűzvéelmi osztály Költségvetési kiírás

................................................................ 42 Méretezési táblázat / túlemelés / helyszíni vasalás................................................ 43-44 F 90 és F tűzvéelmi osztály.

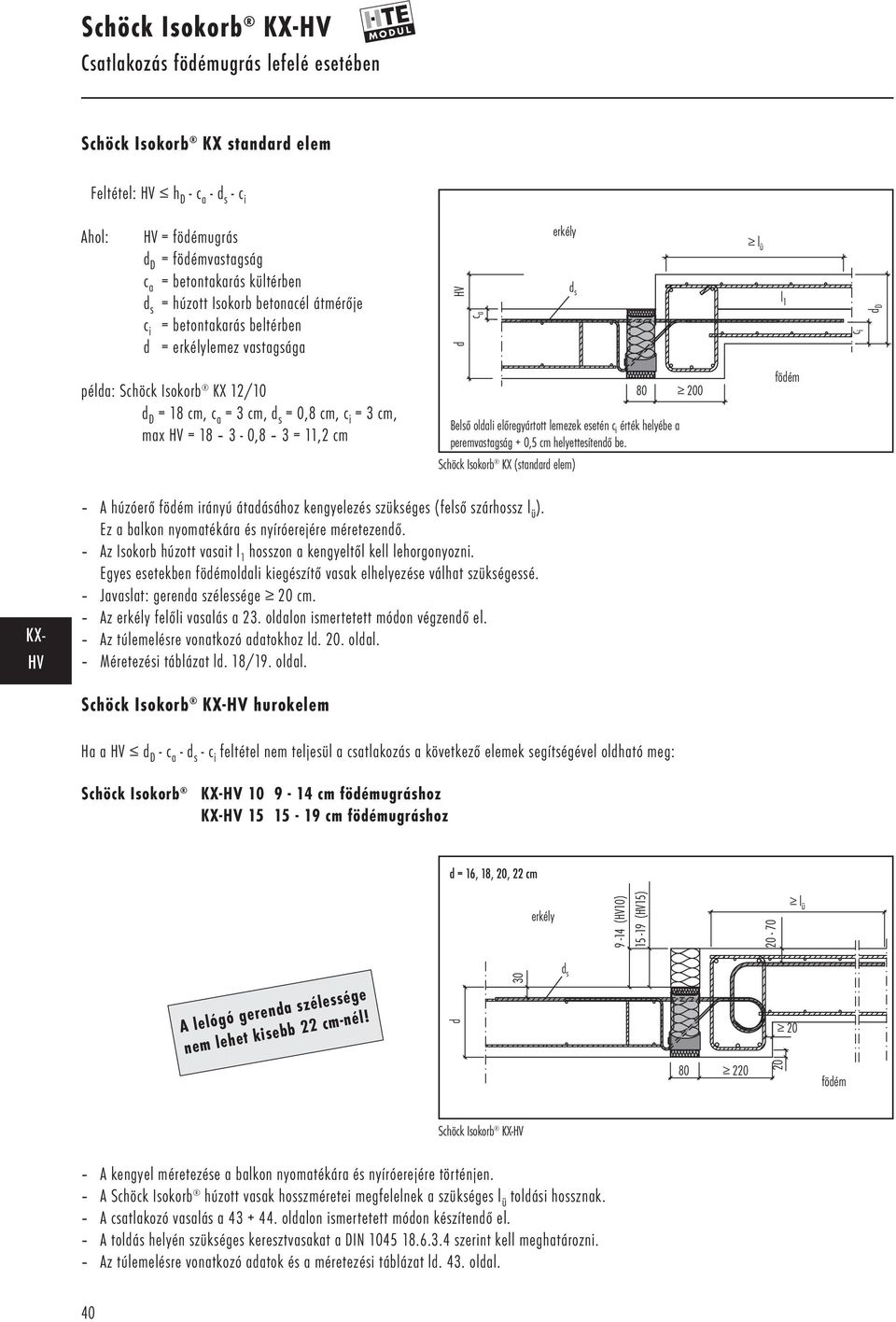

2 Schöck Isokorb Csatlakozás föémugrás lefelé esetében Schöck Isokorb KX stanar elem Feltétel: h D - c a - s - c i Ahol: = föémugrás D = föémvastagság c a = betontakarás kültérben s = húzott Isokorb betonacél átmérője c i = betontakarás beltérben = lemez vastagsága c a s l 1 c i D péla: Schöck Isokorb KX 12/10 D = 18 cm, c a = 3 cm, s = 0,8 cm, c i = 3 cm, max = ,8 3 = 11,2 cm Belső olali előregyártott lemezek esetén c i érték helyébe a peremvastagság + 0,5 cm helyettesítenő be. Schöck Isokorb KX (stanar elem) föém A húzóerő föém irányú átaásához kengyelezés szükséges (felső szárhossz l ü ). Ez a balkon nyomatékára és nyíróerejére méretezenő. Az Isokorb húzott vasait l 1 hosszon a kengyeltől kell lehorgonyozni. Egyes esetekben föémolali kiegészítő vasak elhelyezése válhat szükségessé. Javaslat: gerena szélessége 20 cm. Az felőli vasalás a 23. olalon ismertetett móon végzenő el. Az túlemelésre vonatkozó aatokhoz l. 20. olal. Méretezési táblázat l. 18/19. olal. Schöck Isokorb hurokelem Ha a D - c a - s - c i feltétel nem teljesül a csatlakozás a következő elemek segítségével olható meg: Schöck Isokorb cm föémugráshoz cm föémugráshoz = 16, 18, 20, 22 cm 9-14 (10) (15) A lelógó gerena szélessége nem lehet kisebb 22 cm-nél! s föém Schöck Isokorb A kengyel méretezése a balkon nyomatékára és nyíróerejére történjen. A Schöck Isokorb húzott vasak hosszméretei megfelelnek a szükséges l ü tolási hossznak. A csatlakozó vasalás a olalon ismertetett móon készítenő el. A tolás helyén szükséges keresztvasakat a DIN szerint kell meghatározni. Az túlemelésre vonatkozó aatok és a méretezési táblázat l. 43. olal. 40

olali előregyártott lemezek esetén c i érték helyébe a peremvastagság + 0,5 cm helyettesítenő be.

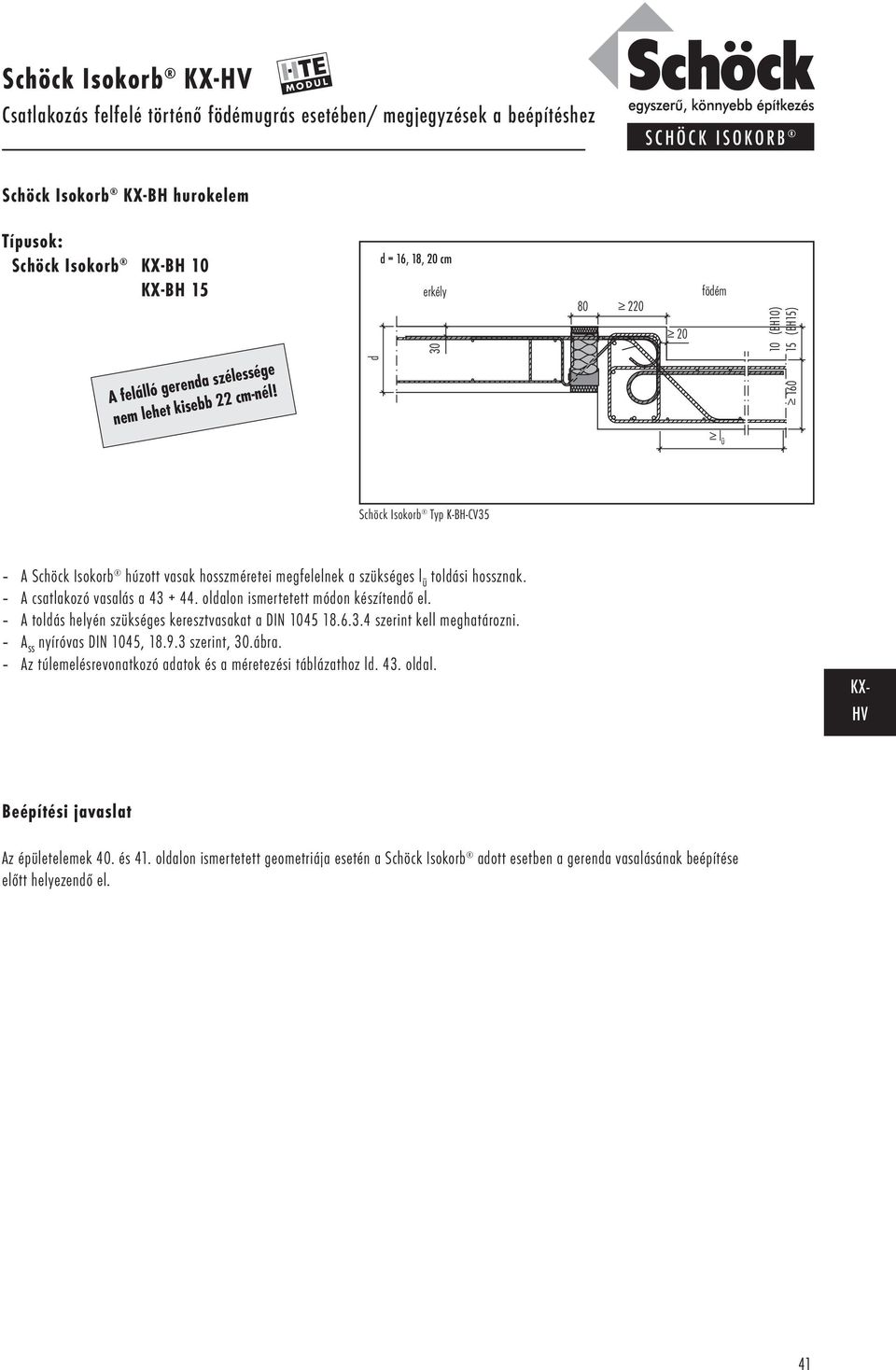

3 Schöck Isokorb Csatlakozás felfelé történő föémugrás esetében/ megjegyzések a beépítéshez SCHÖCK ISOKORB Schöck Isokorb BH hurokelem Típusok: Schöck Isokorb BH 10 BH 15 A felálló gerena szélessége nem lehet kisebb 22 cm-nél! = 16, 18, 20 cm föém 10 (BH10) 15 (BH15) 160 Schöck Isokorb Typ K-BH-CV35 A Schöck Isokorb húzott vasak hosszméretei megfelelnek a szükséges l ü tolási hossznak. A csatlakozó vasalás a olalon ismertetett móon készítenő el. A tolás helyén szükséges keresztvasakat a DIN szerint kell meghatározni. A ss nyíróvas DIN 1045, szerint,.ábra. Az túlemelésrevonatkozó aatok és a méretezési táblázathoz l. 43. olal. Beépítési javaslat Az épületelemek 40. és 41. olalon ismertetett geometriája esetén a Schöck Isokorb aott esetben a gerena vasalásának beépítése előtt helyezenő el. 41

A csatlakozó vasalás a 43 + 44. olalon ismertetett móon készítenő el. A tolás helyén szükséges keresztvasakat a DIN 1045 18.6.3.4 szerint kell meghatározni. A ss nyíróvas DIN 1045, 18.9.3 szerint,.

4 Schöck Isokorb WO és WU Csatlakozás vasbeton falakhoz Vasbeton falba felfelé bekötött Schöck Isokorb WO = 16, 18, 20 cm A falvastagság nem lehet kisebb 22 cm-nél! A falvastagság nem lehet kisebb 22 cm-nél! kb Schöck Isokorb WO A Schöck Isokorb húzott vasak hosszméretei megfelelnek a szükséges l ü tolási hossznak. Az felőli csatlakozó vasalás a 43. olalon ismertetett móon készítenő el. A tolás helyén szükséges keresztvasakat a DIN szerint kell meghatározni. A ss nyíróvas a DIN 1045, szerint,.ábra. A v< 22 cm vastag falakhoz szükséges elemeket igény szerint elkészítjük. A méretezési táblázathoz l. 43. olal. Vasbeton falba lefelé bekötött Schöck Isokorb WU = 16, 18, 20 cm Schöck Isokorb KX - WU A Schöck Isokorb húzott vasak hosszméretei megfelelnek a szükséges l ü tolási hossznak. Az felőli csatlakozó vasalás a 43. olalon ismertetett móon készítenő el. A tolás helyén szükséges keresztvasakat a DIN szerint kell kimutatni. A ss nyíróvas a DIN 1045, szerint,.ábra. A v< 22 cm vastag falakhoz szükséges elemeket igény szerint elkészítjük. A méretezési táblázathoz l. 43. olal munkahézag 42

Az felőli csatlakozó vasalás a 43. olalon ismertetett móon készítenő el. A tolás helyén szükséges keresztvasakat a DIN 1045 18.6.3.4 szerint kell meghatározni. A ss nyíróvas a DIN 1045, 18.9.

5 Schöck Isokorb, BH, WO, WU Méretezési táblázat/helyszíni vasalás/túlemelés SCHÖCK ISOKORB Schöck Isokorb típusa Elemhossz [m] Húzott ruak Nyíró vasak Nyomólap [b] Keresztmetszeti Erkélylemez vastagsága igénybevétel [mh] [cm] KX 10/7 10/15 KX 10/7 BH 10/15 KX 10/7 WO/WU 6 P 10 4 P 6 5 KX 12/7 10/15 KX 12/7 BH 10/15 KX 12/7 WO/WU 9 P 10 6 P 6 7 KX 12/10 10/15 KX 12/10 BH 10/15 KX 12/10 WO/WU 13 P 10 6 P 6 10 KX 12/12 10/15 KX 12/12 BH 10/15 KX 12/12 WO/WU [knm/m] 16 9,8 14,8 21,3 24, ,1 18,2 26,2, ,4 21,5 31,1 35,9 qh [kn/m] 16, 18, 20 19,2 28,8 28,8 28,8 Helyszíni vasalás poz. 1: peremkengyel P 6 P 6 P 6 P 6 15 P 10 6 P 6 16 poz. 2: kengyel Szüks. A S = P 8/10 Szüks. A S = P 10/10 Szüks. A S = P 12/10 Szüks. A S = P 14/10 Túlemelés A táblázatban megaott túlemelés mértéke kizárólag a Schöck Isokorb eformálóásából aóik, σ = 240 N/mm 2 acélfeszültség 100 %-os kihasználtsága esetén. Az lemez zsaluzatának végleges túlemelése a DIN 1045 szerinti számításból és a Schöck Isokorb túlemeléséből aóik. A Schöck Isokorb elemből aóó túlemelés (%) a megengeett hajlítónyomaték 100 % kihasználtsága esetén. Isokorb típusa Erkélylemez vastagsága (cm) KX 10/7 - KX 12/12 1, 1,06 0,89 Péla: Konzolosság mértéke: l k = 1,90 m Erkélylemez vastagsága: = 18 cm Felvett teher: lemez és burkolat g = 5,7 kn/m 2 peremteher (mellvé) g R = 1,5 kn/m esetleges terhek p = 5,0 kn/m 2 keresztmetszeti igénybevétel hajlító nyomaték m tényleges = 22,2 knm/m nyíróerő q tényleges = 21,8 kn/m Választott típus: Schöck Isokorb KX 12/10, = 18 cm mh = 26,2 knm/m > m tényleges qh = 28,8 kn/m > q tényleges A Schöck Isokorb elemből aóó túlemelés mértékének megfelelően választott teherkombináció: g + p/2 m ü m ü = (g + p/2) l k2 /2 + g R l k = (5,7 + 5,0/2) 1,9 2 /2 + 1,5 1,9 = 17,7 knm/m ü ü = táblázatból vett érték l k (m ü /mh) = 1,06 (17,7/26,2) 1,9 = 1,36 cm 43

WO/WU 13 P 10 6 P 6 10 KX 12/12 10/15 KX 12/12 BH 10/15 KX 12/12 WO/WU [knm/m] 16 9,8 14,8 21,3 24,6 18 12,1 18,2 26,2,3 20 14,4 21,5 31,1 35,9 qh [kn/m] 16, 18, 20 19,2 28,8 28,8 28,8 Helyszíni

6 Schöck Isokorb, BH, WO, WU Helyszíni vasalás Helyszíni vasalás Schöck Isokorb, BH, WO, WU elemhez Keresztmetszet: A-A metszet: A s föém 1 2 Isokorb húzott ruak Isokorb nyíró vasak Isokorb nyomólap A háló keresztvasak felső vasalás: betonacél v. hegesztett háló 1 0 háló keresztvasak 1 P 6 peremkengyel a DIN fejezet szerint kötelező peremkengyelezés kiegészítéseként helyezenő el. alsó hegesztett háló Helyszíni vasalás Schöck Isokorb BH elemhez föém (BH10) 15 (BH15) A SS nyíróvas DIN ,.ábra szerint 16 l ü háló keresztvasak A hegesztett háló utolsó keresztvasát a nyomólaphoz lehető legközelebb kell elhelyezni. Más esetben ott P 8 mm betonacél elhelyezése szükséges. Helyszíni vasalás: l. 43. olal Œ Minimális vasalás az Isokorb erői átvezetésének biztosítására (A s szüks.). Az ezek felett fellépő igénybevételek meghatározása - pl. a föémből a lelógó gerenára ható befogási nyomaték/nyíróerő, a lelógó gerena támaszközéből, ill. a lelógó gerenában esetleg fellépő csavarási nyomaték - aott esetben a statikus felaata. A hegesztett háló utolsó keresztvasát a nyomólaphoz lehető legközelebb kell elhelyezni. Más esetben ott P 8 mm betonacél elhelyezése szükséges. 44

1 fejezet szerint kötelező peremkengyelezés kiegészítéseként helyezenő el. alsó hegesztett háló Helyszíni vasalás Schöck Isokorb BH elemhez föém 220 20 10 (BH10) 15 (BH15) A SS nyíróvas DIN 1045 18.9.
