1 GYŐR VÁROS ÚJ SPORTKOMPLEXUMA MÓDOSÍTOTT ÉPÍTÉSI ENGEDÉLYEZÉSI TERVDOKUMENTÁCIÓ AZ ATLÉTIKA ÉPÜLETRE VONATKOZÓAN II. KÖTET TARTÓSZERKEZET ÉPÍTTETŐ: GYŐR PROJEKT KFT Győr, Orgona u. Kapcsolattartó: Simon Csaba ügyvezető GENERÁL TERVEZŐ: TSPC KFT Győr, Ezerjó u. 10. Felelős tervező: Kádár Mihály É/ TARTÓSZERKEZET: EXON 2000 KFT Bp., Pannónia utca 18. Szántó László ( )

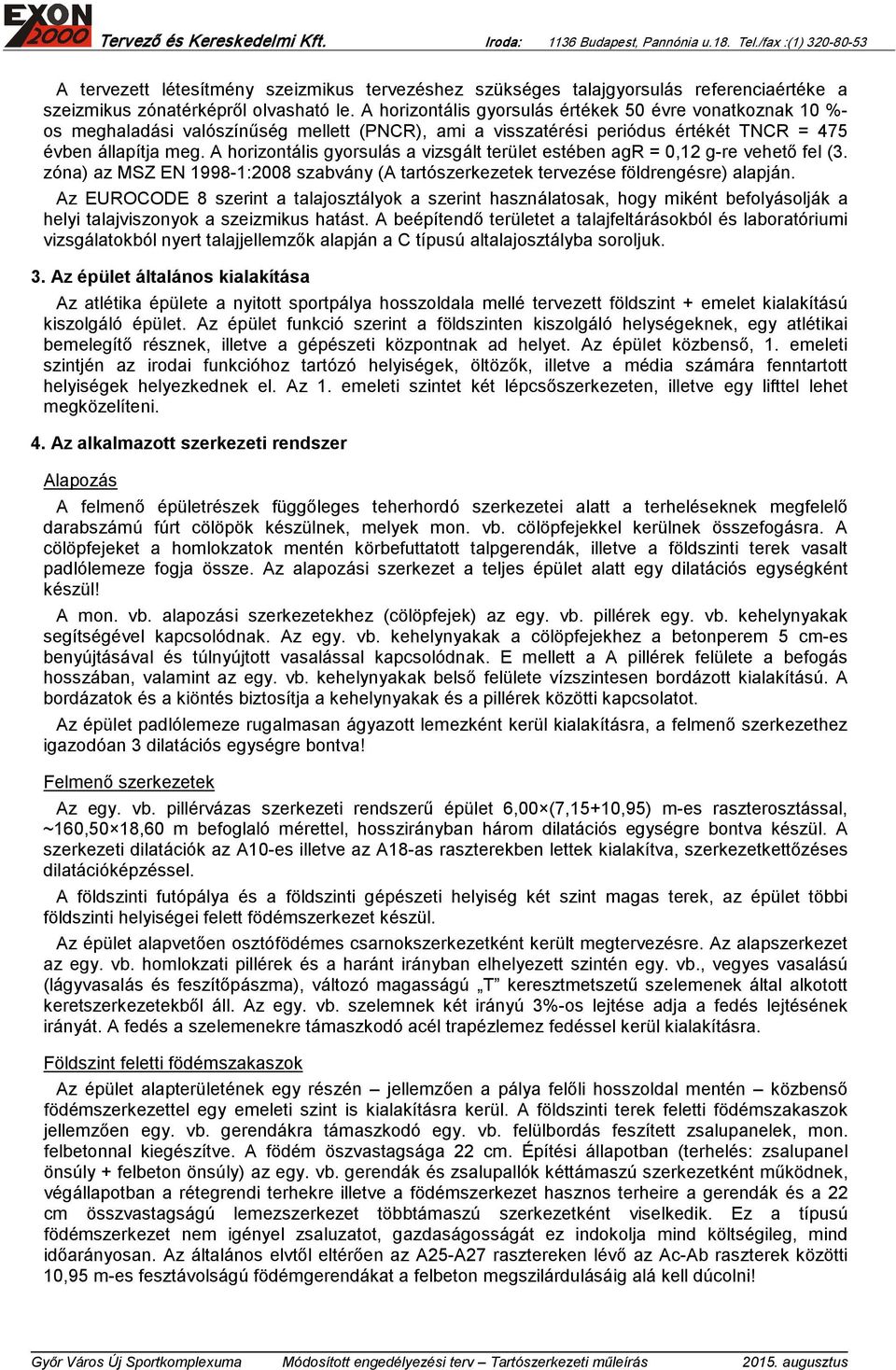

2 Győr Város Új Sportkomplexuma Módosított építési engedélyezési tervdokumentáció A tervezésnél alkalmazott szabványok Tartószerkezeti műszaki leírás MSZ-EN Eurocode 0 A tartószerkezetek tervezésének alapjai MSZ-EN Eurocode 1 A tartószerkezeteket érő hatások MSZ-EN Eurocode 2 Betonszerkezetek tervezése MSZ-EN Eurocode 3 Acélszerkezetek tervezése MSZ-EN Eurocode 7 Geotechnikai tervezés MSZ-EN Eurocode 8 Tartószerkezetek földrengésállóságának tervezése 1. Tervezett épület A tervezett sportkomplexum, a kiírásban szereplő sportágaknak helyet adva, több önálló épületből, ill. az ezeket részlegesen összekötő előcsarnokból áll. A Központi épületben kapott helyet a Tornacsarnok és egy Multifunkciós csarnok, melyhez az előcsarnok kapcsolja hozzá a Teniszcsarnokot és a Judo-csarnokot. Az Atlétikai csarnok önálló épületként kerül felépítésre. A módosított engedélyezési dokumentáció az Atlétika épületét érinti, a továbbiakban kizárólag ezzel foglalkozik. 2. Alapozási technológia, talajmechanikai szakvélemény megállapításai A vizsgált terület geotechnikai adottságai a térségre jellemzően átlagosak. A változatos felépítésű talajkörnyezet a homokos kavicstól sovány agyagig terjedően minden talajtípus és azok változatos átmenetei alkotják. A fedőrétegek jellemzően vegyesen települt, laza, ill. puha finomszemcsés homok, iszapos homok és homokos iszap rétegek. A fedőrétegek alatti kavicsterasz közepesen tömör kavicsos homok és homokos kavics rétegekből áll. A talajvíz a Rábca tartósan mesterségesen fenntartott 111,00 mbf szintje esetén eléri a jelenlegi terepszintet, így a maximális talajvízszint is 111,00 mbf szinten vehető fel. Alapozásra a fedőrétegek alatti kavics homok javasolható 105,10-107,40 mbf szinten. Az alapozási sík elérése kavicscölöpökkel, dugócölöpökkel, kútalapokkal és fúrt cölöpalapozással lehetséges. Az optimális alapozási módot az építéskori talajvízállás határozza meg. A tervezés során a talajvízszinttől független fúrt cölöpalapozás alkalmazását irányoztuk elő. A speciális mélyépítési technológia felhasználását a víztelenítés elhagyhatósága és az optimális anyagfelhasználás indokolja. A mélyalapozási szerkezetek felett mon. vb. fejtömbök és talpgerendák készülnek, melyek biztosítják a földrengési igénybevételekre az alapozási szerkezetek vízszintes összekötését. A csarnok földszinti padlószerkezete ágyazott, lágyvasalású mon. vb. padlószerkezetként készül.

3 A tervezett létesítmény szeizmikus tervezéshez szükséges talajgyorsulás referenciaértéke a szeizmikus zónatérképről olvasható le. A horizontális gyorsulás értékek 50 évre vonatkoznak 10 %- os meghaladási valószínűség mellett (PNCR), ami a visszatérési periódus értékét TNCR = 475 évben állapítja meg. A horizontális gyorsulás a vizsgált terület estében agr = 0,12 g-re vehető fel (3. zóna) az MSZ EN :2008 szabvány (A tartószerkezetek tervezése földrengésre) alapján. Az EUROCODE 8 szerint a talajosztályok a szerint használatosak, hogy miként befolyásolják a helyi talajviszonyok a szeizmikus hatást. A beépítendő területet a talajfeltárásokból és laboratóriumi vizsgálatokból nyert talajjellemzők alapján a C típusú altalajosztályba soroljuk. 3. Az épület általános kialakítása Az atlétika épülete a nyitott sportpálya hosszoldala mellé tervezett földszint + emelet kialakítású kiszolgáló épület. Az épület funkció szerint a földszinten kiszolgáló helységeknek, egy atlétikai bemelegítő résznek, illetve a gépészeti központnak ad helyet. Az épület közbenső, 1. emeleti szintjén az irodai funkcióhoz tartózó helyiségek, öltözők, illetve a média számára fenntartott helyiségek helyezkednek el. Az 1. emeleti szintet két lépcsőszerkezeten, illetve egy lifttel lehet megközelíteni. 4. Az alkalmazott szerkezeti rendszer Alapozás A felmenő épületrészek függőleges teherhordó szerkezetei alatt a terheléseknek megfelelő darabszámú fúrt cölöpök készülnek, melyek mon. vb. cölöpfejekkel kerülnek összefogásra. A cölöpfejeket a homlokzatok mentén körbefuttatott talpgerendák, illetve a földszinti terek vasalt padlólemeze fogja össze. Az alapozási szerkezet a teljes épület alatt egy dilatációs egységként készül! A mon. vb. alapozási szerkezetekhez (cölöpfejek) az egy. vb. pillérek egy. vb. kehelynyakak segítségével kapcsolódnak. Az egy. vb. kehelynyakak a cölöpfejekhez a betonperem 5 cm-es benyújtásával és túlnyújtott vasalással kapcsolódnak. E mellett a A pillérek felülete a befogás hosszában, valamint az egy. vb. kehelynyakak belső felülete vízszintesen bordázott kialakítású. A bordázatok és a kiöntés biztosítja a kehelynyakak és a pillérek közötti kapcsolatot. Az épület padlólemeze rugalmasan ágyazott lemezként kerül kialakításra, a felmenő szerkezethez igazodóan 3 dilatációs egységre bontva! Felmenő szerkezetek Az egy. vb. pillérvázas szerkezeti rendszerű épület 6,00 (7,15+10,95) m-es raszterosztással, ~160,50 18,60 m befoglaló mérettel, hosszirányban három dilatációs egységre bontva készül. A szerkezeti dilatációk az A10-es illetve az A18-as raszterekben lettek kialakítva, szerkezetkettőzéses dilatációképzéssel. A földszinti futópálya és a földszinti gépészeti helyiség két szint magas terek, az épület többi földszinti helyiségei felett födémszerkezet készül. Az épület alapvetően osztófödémes csarnokszerkezetként került megtervezésre. Az alapszerkezet az egy. vb. homlokzati pillérek és a haránt irányban elhelyezett szintén egy. vb., vegyes vasalású (lágyvasalás és feszítőpászma), változó magasságú T keresztmetszetű szelemenek által alkotott keretszerkezetekből áll. Az egy. vb. szelemnek két irányú 3%-os lejtése adja a fedés lejtésének irányát. A fedés a szelemenekre támaszkodó acél trapézlemez fedéssel kerül kialakításra. Földszint feletti födémszakaszok Az épület alapterületének egy részén jellemzően a pálya felőli hosszoldal mentén közbenső födémszerkezettel egy emeleti szint is kialakításra kerül. A földszinti terek feletti födémszakaszok jellemzően egy. vb. gerendákra támaszkodó egy. vb. felülbordás feszített zsalupanelek, mon. felbetonnal kiegészítve. A födém öszvastagsága 22 cm. Építési állapotban (terhelés: zsalupanel önsúly + felbeton önsúly) az egy. vb. gerendák és zsalupallók kéttámaszú szerkezetként működnek, végállapotban a rétegrendi terhekre illetve a födémszerkezet hasznos terheire a gerendák és a 22 cm összvastagságú lemezszerkezet többtámaszú szerkezetként viselkedik. Ez a típusú födémszerkezet nem igényel zsaluzatot, gazdaságosságát ez indokolja mind költségileg, mind időarányosan. Az általános elvtől eltérően az A25-A27 rasztereken lévő az Ac-Ab raszterek közötti 10,95 m-es fesztávolságú födémgerendákat a felbeton megszilárdulásáig alá kell dúcolni!

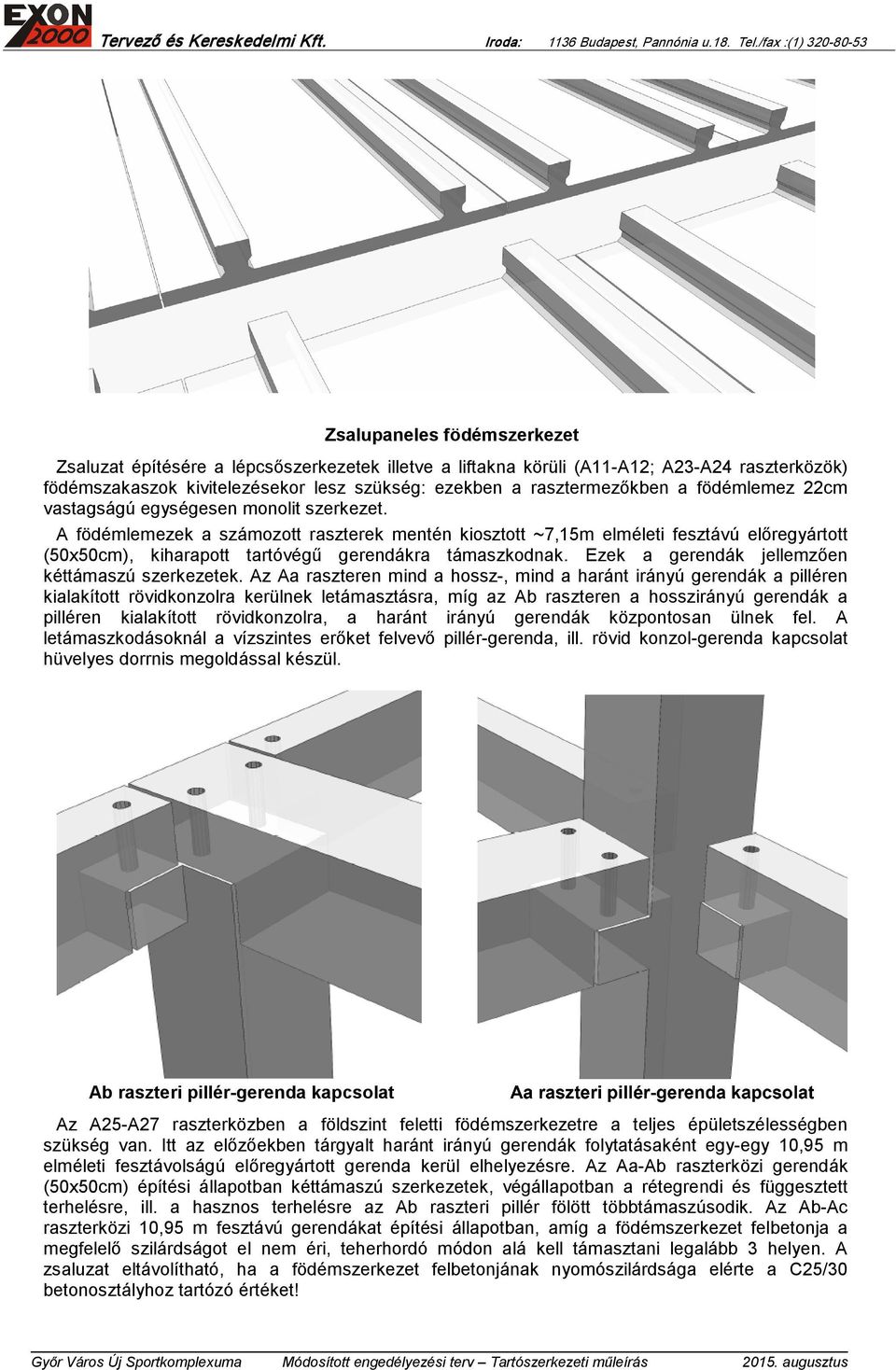

4 Zsalupaneles födémszerkezet Zsaluzat építésére a lépcsőszerkezetek illetve a liftakna körüli (A11-A12; A23-A24 raszterközök) födémszakaszok kivitelezésekor lesz szükség: ezekben a rasztermezőkben a födémlemez 22cm vastagságú egységesen monolit szerkezet. A födémlemezek a számozott raszterek mentén kiosztott ~7,15m elméleti fesztávú előregyártott (50x50cm), kiharapott tartóvégű gerendákra támaszkodnak. Ezek a gerendák jellemzően kéttámaszú szerkezetek. Az Aa raszteren mind a hossz-, mind a haránt irányú gerendák a pilléren kialakított rövidkonzolra kerülnek letámasztásra, míg az Ab raszteren a hosszirányú gerendák a pilléren kialakított rövidkonzolra, a haránt irányú gerendák központosan ülnek fel. A letámaszkodásoknál a vízszintes erőket felvevő pillér-gerenda, ill. rövid konzol-gerenda kapcsolat hüvelyes dorrnis megoldással készül. Ab raszteri pillér-gerenda kapcsolat Aa raszteri pillér-gerenda kapcsolat Az A25-A27 raszterközben a földszint feletti födémszerkezetre a teljes épületszélességben szükség van. Itt az előzőekben tárgyalt haránt irányú gerendák folytatásaként egy-egy 10,95 m elméleti fesztávolságú előregyártott gerenda kerül elhelyezésre. Az Aa-Ab raszterközi gerendák (50x50cm) építési állapotban kéttámaszú szerkezetek, végállapotban a rétegrendi és függesztett terhelésre, ill. a hasznos terhelésre az Ab raszteri pillér fölött többtámaszúsodik. Az Ab-Ac raszterközi 10,95 m fesztávú gerendákat építési állapotban, amíg a födémszerkezet felbetonja a megfelelő szilárdságot el nem éri, teherhordó módon alá kell támasztani legalább 3 helyen. A zsaluzat eltávolítható, ha a födémszerkezet felbetonjának nyomószilárdsága elérte a C25/30 betonosztályhoz tartózó értéket!

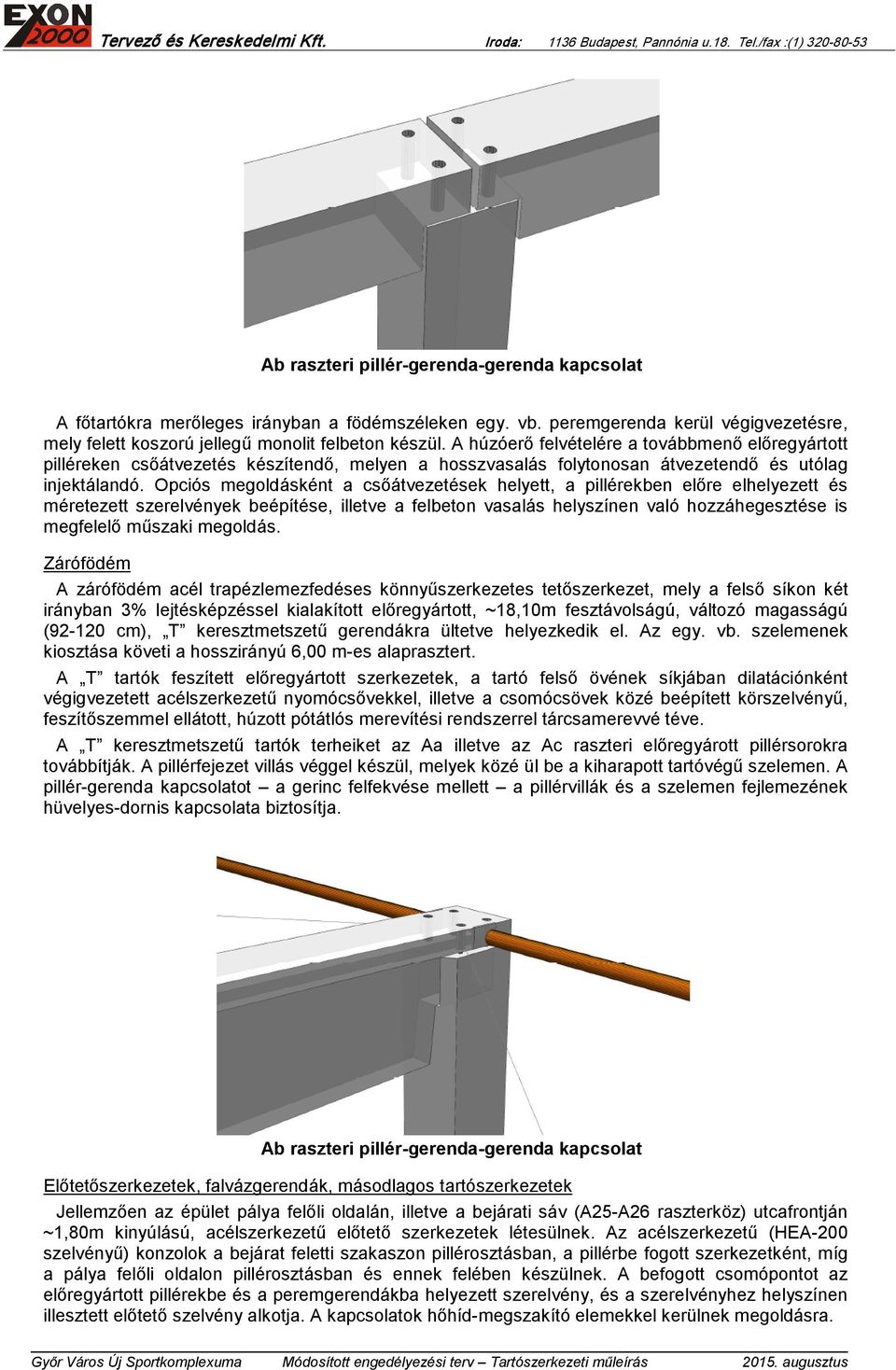

5 Ab raszteri pillér-gerenda-gerenda kapcsolat A főtartókra merőleges irányban a födémszéleken egy. vb. peremgerenda kerül végigvezetésre, mely felett koszorú jellegű monolit felbeton készül. A húzóerő felvételére a továbbmenő előregyártott pilléreken csőátvezetés készítendő, melyen a hosszvasalás folytonosan átvezetendő és utólag injektálandó. Opciós megoldásként a csőátvezetések helyett, a pillérekben előre elhelyezett és méretezett szerelvények beépítése, illetve a felbeton vasalás helyszínen való hozzáhegesztése is megfelelő műszaki megoldás. Zárófödém A zárófödém acél trapézlemezfedéses könnyűszerkezetes tetőszerkezet, mely a felső síkon két irányban 3% lejtésképzéssel kialakított előregyártott, ~18,10m fesztávolságú, változó magasságú ( cm), T keresztmetszetű gerendákra ültetve helyezkedik el. Az egy. vb. szelemenek kiosztása követi a hosszirányú 6,00 m-es alaprasztert. A T tartók feszített előregyártott szerkezetek, a tartó felső övének síkjában dilatációnként végigvezetett acélszerkezetű nyomócsővekkel, illetve a csomócsövek közé beépített körszelvényű, feszítőszemmel ellátott, húzott pótátlós merevítési rendszerrel tárcsamerevvé téve. A T keresztmetszetű tartók terheiket az Aa illetve az Ac raszteri előregyárott pillérsorokra továbbítják. A pillérfejezet villás véggel készül, melyek közé ül be a kiharapott tartóvégű szelemen. A pillér-gerenda kapcsolatot a gerinc felfekvése mellett a pillérvillák és a szelemen fejlemezének hüvelyes-dornis kapcsolata biztosítja. Ab raszteri pillér-gerenda-gerenda kapcsolat Előtetőszerkezetek, falvázgerendák, másodlagos tartószerkezetek Jellemzően az épület pálya felőli oldalán, illetve a bejárati sáv (A25-A26 raszterköz) utcafrontján ~1,80m kinyúlású, acélszerkezetű előtető szerkezetek létesülnek. Az acélszerkezetű (HEA-200 szelvényű) konzolok a bejárat feletti szakaszon pillérosztásban, a pillérbe fogott szerkezetként, míg a pálya felőli oldalon pillérosztásban és ennek felében készülnek. A befogott csomópontot az előregyártott pillérekbe és a peremgerendákba helyezett szerelvény, és a szerelvényhez helyszínen illesztett előtető szelvény alkotja. A kapcsolatok hőhíd-megszakító elemekkel kerülnek megoldásra.

6 A konzolvégeket nyomást felvenni képes szelvénnyel kell összekötni (U-szelvény), és a szerkezetek vízszintes irányú merevségét egységenként és dilatációnként elhelyezett, feszítőszemmel ellátott, húzott pótátlós körszelvényű merevítésekkel kell biztosítani! Az épület homlokzatát függőleges irányú könnyűszerkezetes szendvicspanelburkolat képezi. A panelek ~9,00m magasságú, háromtámaszú szerkezetek. Ahol a homlokzaton nincs földszint feletti osztófödém, ott a födémsík magasságában pillérek között elhelyezett, fektetett HEA-200 szelvényű, acélszerkezetű szelvény biztosítja a panel vízszintes merevségét. Tetőszinten szintén kiegészítő acélszelvényű gerendák betervezése vált szükségessé. Ezek a kéttámaszú, fektetett szelvényű tartók mindenhol csuklós kapcsolattal (utólag dűbelezett) kapcsolódhatnak az előregyártott pillérekhez. Függőleges tartószerkezetek, merevítő rendszer Az épület függőleges tartószerkezete egy. vb., alul befogott felül kilendülő vasbeton pillérvázas szerkezeti rendszerű. A pillérek és a vízszintes, jellemzően szintén előregyártott tartószerkezetek megfelelő merevségű kapcsolatait hagyományos hüvelyes-dornis, utólag injektált kapcsolatok biztosítják. A pillérek előregyártott kehelynyakakba helyezendők el. A megfelelő erőátadás érdekében a kehelynyak belső fele bordázott felület. A pillér kehelynyakba kerülő külső kerülete is bordázott felülettel kell készüljön az MSZ EN szabvány ide tartózó fejezeteinek betartása mellett. A bordázatok közötti kapcsolatot legalább az alacsonyabb betonszilárdsági értékekkel rendelkező szerkezetnek (kehelynyak - pillér) megfelelő szilárdságú kiöntőhabarcs helyszíni injektálása biztosítja. A szerkezeti dilatáció menti pillérek, a szeizmikus határállapothoz tartózó elmozdulásértékeken felüli minimális dilatációs hézag alkalmazása mellett készülnek. Ezeknél a pilléreknél a megfelelő merevségű befogást az alaptestekbe épített tőcsavarok, és a pillérbe épített pillérpapucs, mind csavaros toldás biztosítja. Ab raszteri pillér-gerenda kapcsolat Aa raszteri pillér-gerenda kapcsolat 5. Tartószerkezetek tűzvédelme A módosított engedélyezési terv részeként dokumentált tűzvédelmi tervfejezetben foglalt tűzállósági elvárások az EC szabványsorozatban foglalt méretezési eljárások alkalmazásával kerültek figyelembe véve. Az acélszerkezetek esetében a szükséges tűzállósági követelmények tűzvédelmi bevonat alkalmazásával került biztosításra.

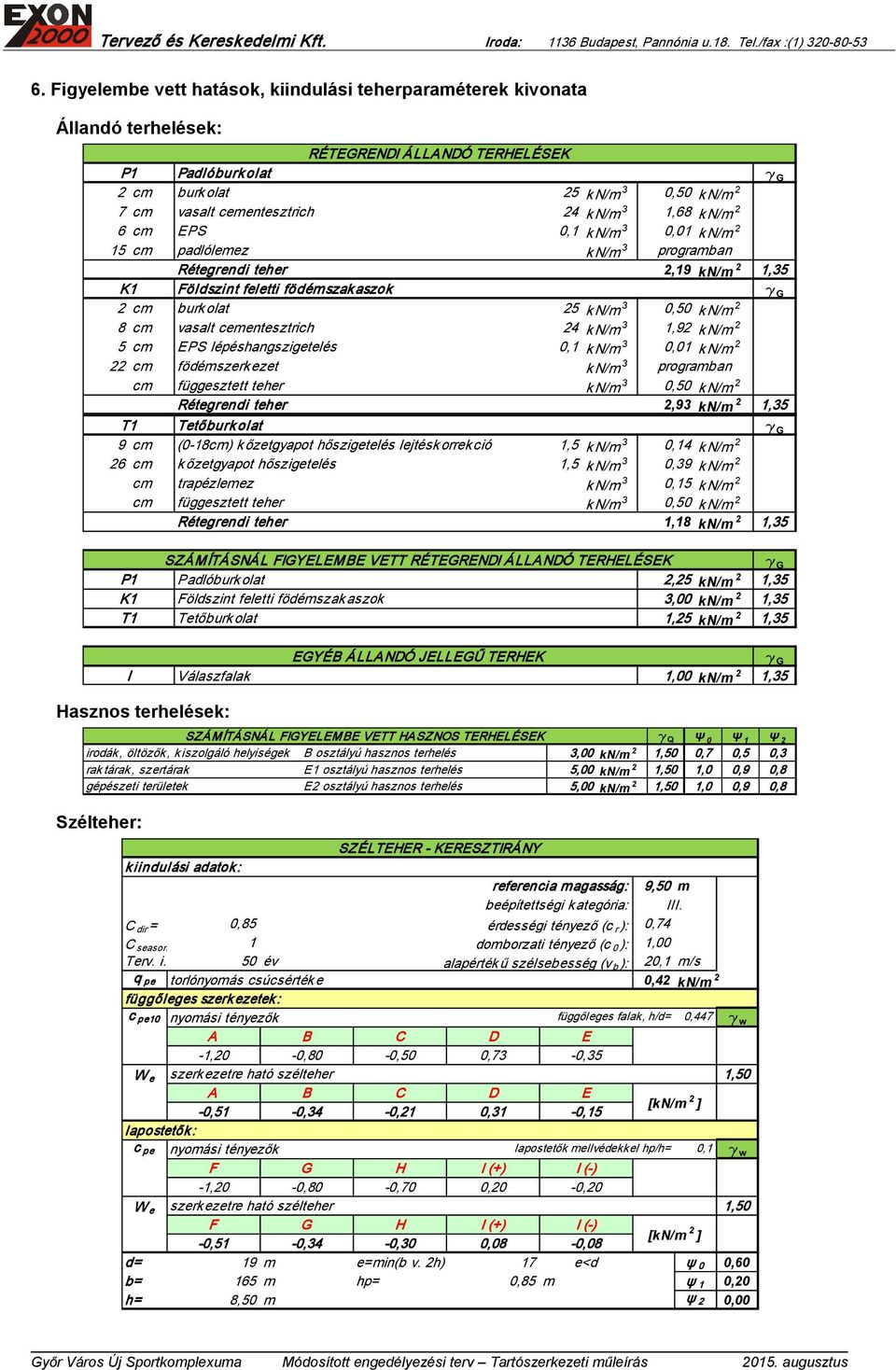

7 6. Figyelembe vett hatások, kiindulási teherparaméterek kivonata Állandó terhelések: RÉTEGRENDI ÁLLANDÓ TERHELÉSEK P1 Padlóburkolat 2 cm burkolat 25 k N/m 3 0,50 k N/m 2 7 cm vasalt cementesztrich 24 k N/m 3 1,68 k N/m 2 6 cm EPS 0,1 k N/m 3 0,01 k N/m 2 15 cm padlólemez k N/m 3 programban Rétegrendi teher 2,19 kn/m 2 1,35 K1 Földszint feletti födémszakaszok 2 cm burkolat 25 k N/m 3 0,50 k N/m 2 8 cm vasalt cementesztrich 24 k N/m 3 1,92 k N/m 2 5 cm EPS lépéshangszigetelés 0,1 k N/m 3 0,01 k N/m 2 22 cm födémszerkezet k N/m 3 programban cm függesztett teher k N/m 3 0,50 k N/m 2 Rétegrendi teher 2,93 kn/m 2 1,35 T1 Tetőburkolat 9 cm (0-18cm) kőzetgyapot hőszigetelés lejtéskorrekció 1,5 k N/m 3 0,14 k N/m 2 26 cm kőzetgyapot hőszigetelés 1,5 k N/m 3 0,39 k N/m 2 cm trapézlemez k N/m 3 0,15 k N/m 2 cm függesztett teher k N/m 3 0,50 k N/m 2 Rétegrendi teher 1,18 kn/m 2 1,35 P1 K1 T1 SZÁMÍTÁSNÁL FIGYELEMBE VETT RÉTEGRENDI ÁLLANDÓ TERHELÉSEK Padlóburkolat 2,25 kn/m 2 1,35 Földszint feletti födémszakaszok 3,00 kn/m 2 1,35 Tetőburkolat 1,25 kn/m 2 1,35 I Válaszfalak EGYÉB ÁLLANDÓ JELLEGŰ TERHEK 1,00 kn/m 2 1,35 Hasznos terhelések: SZÁMÍTÁSNÁL FIGYELEMBE VETT HASZNOS TERHELÉSEK γ Q Ψ 0 Ψ 1 Ψ 2 irodák, öltözők, kiszolgáló helyiségek B osztályú hasznos terhelés 3,00 kn/m 2 1,50 0,7 0,5 0,3 raktárak, szertárak E1 osztályú hasznos terhelés 5,00 kn/m 2 1,50 1,0 0,9 0,8 gépészeti területek E2 osztályú hasznos terhelés 5,00 kn/m 2 1,50 1,0 0,9 0,8 Szélteher: SZÉLTEHER - KERESZTIRÁNY kiindulási adatok: referencia magasság: 9,50 m beépítettségi kategória: III. C dir = 0,85 érdességi tényező (c r ): 0,74 C season 1 domborzati tényező (c 0 ): 1,00 Terv. i. 50 év alapértékű szélsebesség (v b ): 20,1 m/s q pe torlónyomás csúcsértéke 0,42 kn/m 2 függőleges szerkezetek: c pe10 nyomási tényezők függőleges falak, h/d= 0,447 γ w A B C D E -1,20-0,80-0,50 0,73-0,35 W e szerkezetre ható szélteher 1,50 A B C D E -0,51-0,34-0,21 0,31-0,15 [kn/m 2 ] lapostetők: c pe nyomási tényezők lapostetők mellvédekkel hp/h= 0,1 γ w F G H I (+) I (-) -1,20-0,80-0,70 0,20-0,20 W e szerkezetre ható szélteher 1,50 F G H I (+) I (-) -0,51-0,34-0,30 0,08-0,08 [kn/m 2 ] d= 19 m e=min(b v. 2h) 17 e<d ψ 0 0,60 b= 165 m hp= 0,85 m ψ 1 0,20 h= 8,50 m ψ 2 0,00

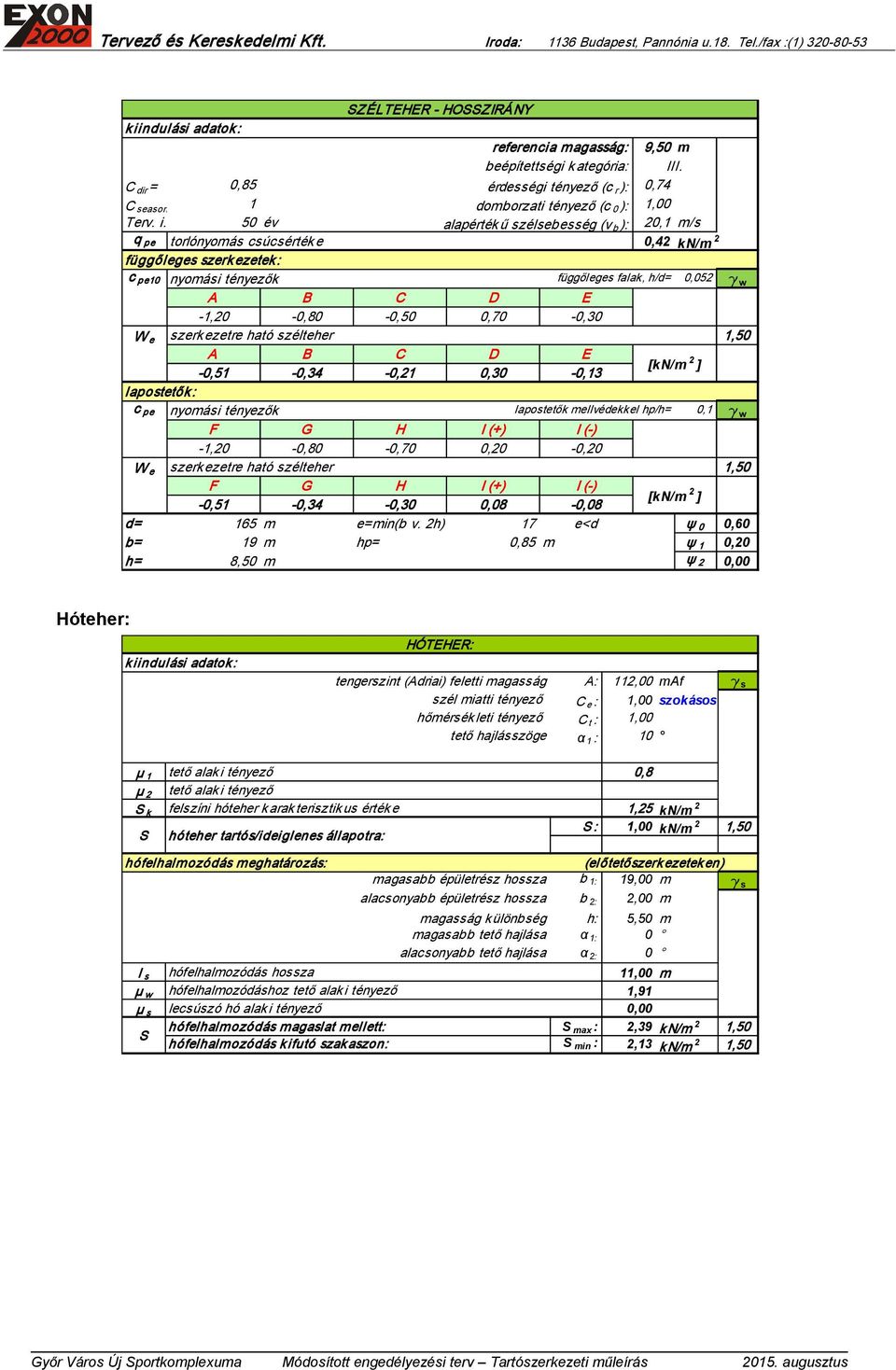

8 SZÉLTEHER - HOSSZIRÁNY kiindulási adatok: referencia magasság: 9,50 m beépítettségi kategória: III. C dir = 0,85 érdességi tényező (c r ): 0,74 C season 1 domborzati tényező (c 0 ): 1,00 Terv. i. 50 év alapértékű szélsebesség (v b ): 20,1 m/s q pe torlónyomás csúcsértéke 0,42 kn/m 2 függőleges szerkezetek: c pe10 nyomási tényezők függőleges falak, h/d= 0,052 γ w A B C D E -1,20-0,80-0,50 0,70-0,30 W e szerkezetre ható szélteher 1,50 A B C D E -0,51-0,34-0,21 0,30-0,13 [kn/m 2 ] lapostetők: c pe nyomási tényezők lapostetők mellvédekkel hp/h= 0,1 γ w F G H I (+) I (-) -1,20-0,80-0,70 0,20-0,20 W e szerkezetre ható szélteher 1,50 F G H I (+) I (-) -0,51-0,34-0,30 0,08-0,08 [kn/m 2 ] d= 165 m e=min(b v. 2h) 17 e<d ψ 0 0,60 b= 19 m hp= 0,85 m ψ 1 0,20 h= 8,50 m ψ 2 0,00 Hóteher: kiindulási adatok: HÓTEHER: tengerszint (Adriai) feletti magasság A: 112,00 maf γ s szél miatti tényező C e : 1,00 szokásos hőmérsékleti tényező C t : 1,00 tető hajlásszöge α 1 : 10 μ 1 tető alaki tényező 0,8 μ 2 S k tető alaki tényező felszíni hóteher karakterisztikus értéke 1,25 kn/m 2 S hóteher tartós/ideiglenes állapotra: S : 1,00 kn/m 2 1,50 hófelhalmozódás meghatározás: (előtetőszerkezeteken) magasabb épületrész hossza b 1: 19,00 m γ s alacsonyabb épületrész hossza b 2: 2,00 m magasság különbség h: 5,50 m magasabb tető hajlása α 1: 0 alacsonyabb tető hajlása α 2: 0 l s hófelhalmozódás hossza 11,00 m μ w hófelhalmozódáshoz tető alaki tényező 1,91 μ s lecsúszó hó alaki tényező 0,00 S hófelhalmozódás magaslat mellett: S max : 2,39 k N/m 2 1,50 hófelhalmozódás kifutó szakaszon: S min : 2,13 k N/m 2 1,50

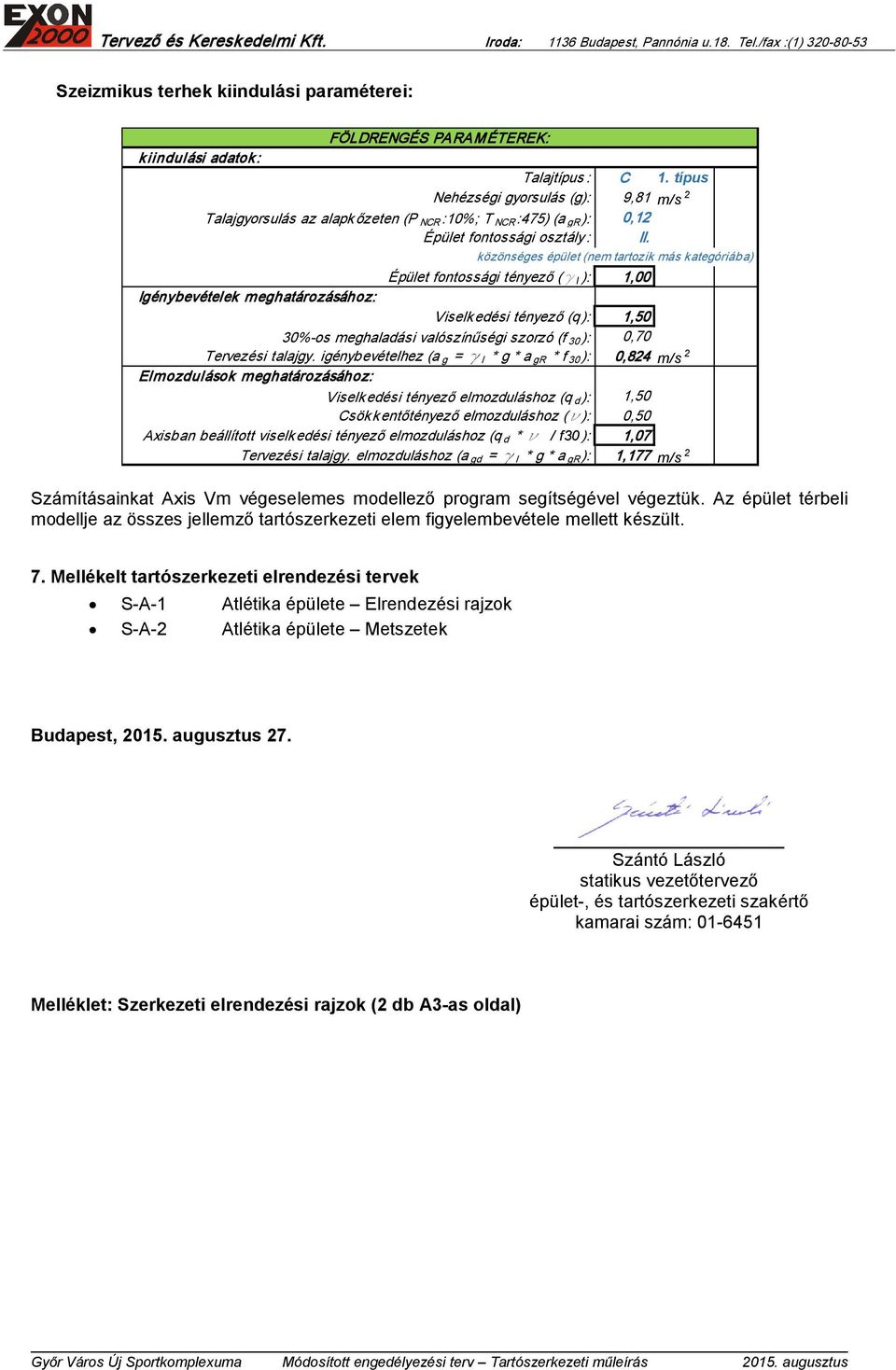

9 Szeizmikus terhek kiindulási paraméterei: FÖLDRENGÉS PARAMÉTEREK: kiindulási adatok: Talajtípus : C 1. típus Nehézségi gyorsulás (g): 9,81 m/s 2 Talajgyorsulás az alapkőzeten (P NCR :10%; T NCR :475) (a gr ): 0,12 Épület fontossági osztály : II. közönséges épület (nem tartozik más kategóriába) Épület fontossági tényező ( g I ): 1,00 Igénybevételek meghatározásához: Viselkedési tényező (q ): 1,50 30%-os meghaladási valószínűségi szorzó (f 30 ): 0,70 Tervezési talajgy. igénybevételhez (a g = g I * g * a gr * f 30 ): 0,824 m/s 2 Elmozdulások meghatározásához: Viselkedési tényező elmozduláshoz (q d ): 1,50 Csökkentőtényező elmozduláshoz ( n ): 0,50 Axisban beállított viselkedési tényező elmozduláshoz (q d * n / f30): 1,07 Tervezési talajgy. elmozduláshoz (a gd = g I * g * a gr ): 1,177 m/s 2 Számításainkat Axis Vm végeselemes modellező program segítségével végeztük. Az épület térbeli modellje az összes jellemző tartószerkezeti elem figyelembevétele mellett készült. 7. Mellékelt tartószerkezeti elrendezési tervek S-A-1 Atlétika épülete Elrendezési rajzok S-A-2 Atlétika épülete Metszetek Budapest, augusztus 27. Szántó László statikus vezetőtervező épület-, és tartószerkezeti szakértő kamarai szám: Melléklet: Szerkezeti elrendezési rajzok (2 db A3-as oldal)
