1 TSZ: 1218 építtető: RACE CAR Kft Budapest, Nagytétényi út 190. B. ép. I. em. 3. terv: Inkubátorház - Hatvan építési engedélyezési terve helyszín: 3000 Hatvan, Bercsényi utca hrsz.: 7000/2 Veszprém, augusztus hó

2 TSZ: 1218 RACE CAR Kft Budapest, Nagytétényi út 190/B. Inkubátorház - Hatvan - ép. eng. terv 3000 Hatvan - Bercsényi utca, hrsz.: 7000/2 1 építtető: 2. ALÁÍRÓLAP RACE CAR Kft Budapest, Nagytétényi út 190. B. ép. I. em. 3. helyszín: 3000 Hatvan, Bercsényi utca, hrsz.: 7000/2 terv: Inkubátorház - Hatvan építési engedélyezési terv építészet:. Gombás Róbert okleveles építészmérnök É/ Budai Viktor okleveles építészmérnök É tartószerkezetek:. Horváth Attila okleveles építőmérnök T-T /2017. Keszler Zoltán tervező gyakornok épületgépészet:. Nyírő Ferenc épületgépész mérnök G-T /2014 épületvillamosság:. Budai Gyula villamosmérnök V-T /2014 ügyvezető igazgató. Horváth Attila Veszprém, augusztus hó

3 TSZ: 1218 RACE CAR Kft Budapest, Nagytétényi út 190/B. Inkubátorház - Hatvan - ép. eng. terv 3000 Hatvan - Bercsényi utca, hrsz.: 7000/2 2 építtető: 3. TARTALOMJEGYZÉK RACE CAR Kft Budapest, Nagytétényi út 190. B. ép. I. em. 3. helyszín: 3000 Hatvan, Bercsényi utca, hrsz.: 7000/2 terv: Inkubátorház - Hatvan építési engedélyezési terv 1. Címlap 2. Aláírólap 3. Tartalomjegyzék 4. Tervezői nyilatkozat 5. Építész és tartószerkezeti műszaki leírás 6. Épületgépész műszaki leírás 7. Épületvillamossági műszaki leírás 8. Tervlapok E00 Helyszínrajz M 1:1000 E01 Alaprajzok M 1:100 E02 AA és BB metszetek M 1:100 E03 Északkeleti és délnyugati homlokzat M 1:100 E04 Délkeleti és északnyugati homlokzat M 1:100

4 TSZ: 1218 RACE CAR Kft Budapest, Nagytétényi út 190/B. Inkubátorház - Hatvan - ép. eng. terv 3000 Hatvan - Bercsényi utca, hrsz.: 7000/2 3 építtető: 4. TERVEZŐI NYILATKOZAT RACE CAR Kft Budapest, Nagytétényi út 190. B. ép. I. em. 3. helyszín: 3000 Hatvan, Bercsényi utca, hrsz.: 7000/2 terv: Inkubátorház - Hatvan építési engedélyezési terv Kijelentem, hogy az általam tervezett építészeti-műszaki megoldás megfelel a vonatkozó jogszabályoknak, általános érvényű és eseti előírásoknak. A jogszabályokban meghatározottaktól eltérés engedélyezése nem szükséges. A vonatkozó nemzeti szabványtól eltérő műszaki megoldást nem alkalmaztam. Az adott tervezési feladatra azonos módszert alkalmaztam a hatások (terhek) és az ellenállások (teherbírás) megállapítására és azt a tervezés során teljes körűen alkalmaztam. Az építmény tervezésekor alkalmazott műszaki megoldás megfelel az Étv. 31. (2) bekezdés c)-h) pontjában meghatározott követelményeknek. A tervezett építmény nem tartalmaz azbesztet. A tervezett építményrész megfelel az energetikai követelményeknek és az ezt igazoló számítást külön jogszabályi előírások szerint elvégeztem. Az ingatlan Hatvan város belterületén található közvetlen környezete jellemzően beépítetlen, védettsége nincs. A tervezett épület ~28x33 m befoglaló alaprajzi méretű, kétszintes, lapostetős. A homlokzatburkolat anyaga jellemzően szendvicspanel. A szükséges tervezési jogosultsággal rendelkezem. építészet: Gombás Róbert Budai Viktor okleveles építészmérnök okleveles építészmérnök É/ É tartószerkezetek: Horváth Attila okleveles építőmérnök T-T /2017 épületvillamosság: épületgépészet: Budai Gyula Nyírő Ferenc villamosmérnök épületgépész mérnök V-T /2014 V-T /2014 Veszprém, augusztus hó

5 TSZ: 1218 RACE CAR Kft Budapest, Nagytétényi út 190/B. Inkubátorház - Hatvan - ép. eng. terv 3000 Hatvan - Bercsényi utca, hrsz.: 7000/ ÉPÍTÉSZ ÉS TARTÓSZERKEZETI MŰSZAKI LEÍRÁS 1. Előzmények A RACE CAR Kft. (1223 Budapest, Nagytétényi út 190. B. ép. I. em. 3.) a 3000 Hatvan, Bercsényi utca, hrsz.: 7000/2 helyrajzi számú telkén Inkubátorházat kíván létesíteni. 2. A telek, közúti kapcsolat A tervezéssel érintett ingatlan Hatvan város belterületén található, helyrajzi száma: 7000/2. A telek területe m 2. A tervezési területen értékes növényállomány nincs. Az ingatlan közúti kapcsolata a telek délnyugati és északkeleti oldalán meglévő közútra biztosított. 3. Az építési tevékenység ismertetése A tervezett Inkubátorház épülete a telken szabadonálló beépítési móddal valósul meg. Az épület ~28x33 m befoglaló alaprajzi méretű kétszintes. A főbejárat az épület északnyugati oldalán található. Gyalogos megközelítése az északnyugati homlokzatra tervezett bejáraton keresztül lehetséges. A földszinten előtér, műhelyek, raktárak, öltözők és vizesblokk készül. Az emelet megközelítést vasbeton lépcső és emelő biztosítja. A műhelyek, az udvarról - a tervezett ipari kapukon keresztül - közvetlenül is megközelíthetők. Az emeletre műhelyt, előadóteret (a hozzá kapcsolódó teakonyhával és vizesblokkal), irodákat és öltözőt terveztünk. Az épület előregyártott vasbeton teherhordó szerkezetű, lapostetős. A homlokzatképzés anyaga szendvicspanel, a nyílászárók részben acél-, részben alumíniumszerkezetek. Az épület északnyugati, délkeleti és északkeleti homlokzata elé személygépkocsi parkolókat terveztünk. A telek be nem épített és nem burkolt felületei parkosítottak. A telken egy CNC Park is részesül. Annak terveit külön építési engedélyezési tervdokumentáció tartalmazza. 4. Közegészségügyi fejezet 4.1. Öltözők A dolgozók részére a földszintre és az emeletre öltözőket terveztünk előtérrel, öltözőhelyiséggel, mosdóval, wc-vel és zuhanyzóval. A tervezett műszakrend egyműszakos. Az öltözők tisztasági fokozat szerinti besorolása: "B" tiszta Takarítás A takarítás részben kézzel, részben takarítógéppel történik. A takarítószer és a takarítóeszközök elhelyezésére a földszinten és az emeleten takarítószer tároló helyiség készül.

6 TSZ: 1218 RACE CAR Kft Budapest, Nagytétényi út 190/B. Inkubátorház - Hatvan - ép. eng. terv 3000 Hatvan - Bercsényi utca, hrsz.: 7000/ Étkezés A dolgozók étkezési lehetősége az emeletre tervezett teakonyha/étkezőben kulturált körülmények között biztosított Vizesblokkok A földszinten és az emeleten a maximális dolgozói létszámnak megfelelő számú vizesblokk van Mesterséges megvilágítás A mesterséges megvilágítás a 3/2002. (II. 8.) SzCsM-EÜM együttes rendelet és a vonatkozó szabványok előírásai alapján készül Fűtés A fűtés részletes ismertetését a tervdokumentáció 7. Épületgépész műszaki leírás pontja tartalmazza szellőzés A szellőzés részletes ismertetését a tervdokumentáció 7. Épületgépész műszaki leírás pontja tartalmazza. 5. Adatok 5.1. Területi, magassági adatok telek területe m 2 100,00 % épületek bruttó alapterülete m 2 14,75 % Inkubátorház 913 m 2 CNC Park m 2 (külön tervdokumentációban) zöldfelület m 2 60,67 % burkolt felületek m 2 24,58 % Építménymagasság: 9,27 m. A tervezett földszinti padlóvonal: +/-0,00 =115,00 mbf Parkolómérleg A szükséges parkolóhelyek száma (ipari egységek gyártó, szerelő helyiségeinek minden megkezdett 200 m 2 -e után 1 db): gyártó, szerelő helyiségek alapterülete:1 139,60 m 2 A tervezett parkolóhelyek száma: A szükséges parkolószám biztosított Számított építményérték 6 db 24 db A tervezett Inkubátorház számított építményértéke a 245/2006. (XII. 5.) Az építésügyi bírság megállapításának részletes szabályairól szóló Kormányrendelet 1. melléklete alapján (6.1. Ipari építmény, építményrész (gyár, műhelycsarnok, szerelőüzem, üzemi konyha, nyomda, technológiai rendszereket befoglaló üzemi építmény, csarnok stb.) 190 EFt/m 2 : A robotpark alapterülete: 1 720,35 m 2 A számított építményérték: 1 720,35x190= ,5 EFt

7 TSZ: 1218 RACE CAR Kft Budapest, Nagytétényi út 190/B. Inkubátorház - Hatvan - ép. eng. terv 3000 Hatvan - Bercsényi utca, hrsz.: 7000/ A teherhordó szerkezeti rendszer ismertetése 6.1. Alkalmazott szabványok és anyagminőségek Szabványok MSZ EN 1990:2005 Eurocode: A tartószerkezetek tervezésének alapjai MSZ EN :2005 Eurocode 1: A tartószerkezeteket érő hatások rész: Általános hatások. Sűrűség, önsúly és az épületek hasznos terhei MSZ EN :2005 Eurocode 1: A tartószerkezeteket érő hatások rész: Általános hatások. Hóteher MSZ EN :2007 Eurocode 1: A tartószerkezeteket érő hatások rész: Általános hatások. Szélhatás MSZ EN :2005 Eurocode 1: A tartószerkezeteket érő hatások rész: Általános hatások. Hőmérsékleti hatások MSZ EN :2007 Eurocode 1: A tartószerkezeteket érő hatások rész: Általános hatások. Hatások a megvalósítás során MSZ EN :2010 Eurocode 1: A tartószerkezeteket érő hatások rész: Általános hatások. Rendkívüli hatások MSZ EN :2010 Eurocode 2: Betonszerkezetek tervezése rész: Általános és az épületekre vonatkozó szabályok MSZ EN :2009 Eurocode 3: Acélszerkezetek tervezése rész: Általános és az épületekre vonatkozó szabályok MSZ EN :2009 Eurocode 6: Falazott szerkezetek tervezése rész: Vasalt és vasalatlan falazott szerkezetekre vonatkozó általános szabályok MSZ EN :2006 Eurocode 7: Geotechnikai tervezés. 1. rész: Általános szabályok MSZ EN :2008 Eurocode 8: Tartószerkezetek tervezése földrengésre. 1. rész: Általános szabályok, szeizmikus hatások és az épületekre vonatkozó szabályok MSZ :2004 Beton. 1. rész: Műszaki feltételek, teljesítőképesség, készítés és megfelelőség, valamint az MSZ EN alkalmazási feltételei Magyarországon MSZ EN :2005 Melegen hengerelt termékek szerkezeti acélokból. 1. rész: Általános műszaki szállítási feltételek MSZ EN :2006

8 TSZ: 1218 RACE CAR Kft Budapest, Nagytétényi út 190/B. Inkubátorház - Hatvan - ép. eng. terv 3000 Hatvan - Bercsényi utca, hrsz.: 7000/2 7 Hidegen alakított, hegesztett, szerkezeti zárt idomacélok ötvözetlen és finomszemcsés acélokból. 1. rész: Műszaki szállítási feltételek Anyagminőségek Betonszerkezetek Monolit vasbeton: C30/35-XC2-16-KK-MSZ :2004. Előregyártott szerkezetek: a kivitelező gyártmányterveiben lesz pontosítva. Acélminőség Zártszelvények: S235 JRH (MSZ EN , -2) Hengerelt szelvények: S235 JRG2 (MSZ EN 10025) 6.2. A teherhordó szerkezeti rendszer A létesítmény alapvető teherhordó szerkezeti rendszerét az előregyártott vb. elemek alkotják. Az épület kétszintes, kéthajós csarnok. A szintosztó födémek magassága azonban a funkcionális igényekhez igazodóan az épületen belül változik. A földszint feletti födém vb. pallóból készül. A zárófödém teherhordó része trapézhullámú acéllemez. A pillérek vállait előregyártott vasbeton gerendák kötik össze. A zárófödém szaruzata "T" keresztmetszetű, feszített vasbeton gerenda. A közbenső födémként elhelyezett vasbeton födémpallók a pillérkonzolokon lévő vasbeton gerendákra fekszenek. A pillérek előregyártott kehelynyakakba vannak befogva, melyek alá monolit vasbeton talpalapok készülnek. A térbeli merevséget acél merevítőrendszer biztosítja. A lépcső előregyártott vasbetonszerkezet. 7. Tervezett építési anyagok, szerkezetek és anyagminőségek Az egyes termékekre vonatkozó alkalmazástechnikai útmutató előírásait szigorúan be kell tartani! Aljzatok A műhelyekben az aljzat anyaga műgyanta alapú festékkel ellátott, 15 cm vastag, monolit vasbeton lemez, dilatálva, alatta 1 rtg pe fóliával, tömörített homokoskavics ágyazattal. Az emelet padlószerkezetében a padlóburkolat alatti aljzatbeton vastagsága 7 és 8 cm. Válaszfalak A tervezett belső válaszfalak anyaga szerelt szerkezetű gipszkarton, a tűzvédelmi és a használati követelményeknek megfelelően normál, impregnált és tűzgátló gipszkarton lappal, a rendszerhez tartozó tartószerkezettel. A lépcsőház falai 30 cm vastag falazóblokkból készülnek. Homlokzati nyílászárók A homlokzati nyílászárók - az ipari kapuk kivételével - hőhídmentes alumíniumszerkezetek.

9 TSZ: 1218 RACE CAR Kft Budapest, Nagytétényi út 190/B. Inkubátorház - Hatvan - ép. eng. terv 3000 Hatvan - Bercsényi utca, hrsz.: 7000/2 8 Az ipari kapuk acél tokszerkezettel, szekcionált, hőszigetelt kivitelben készülnek. A hő- és füstelvezetést kupolák biztosítják. Belső nyílászárók A belső nyílászárók acél tokszerkezettel és ajtólappal készülnek. Homlokzati anyagok Az épület homlokzatburkolata pur hab hőszigetelésű, acélfegyverzetű szendvicspanel, törtfehér színben. Bádogosszerkezetek A bádogosszerkezetek anyaga törtfehér színű pórszórt acéllemez. Hőszigetelések A földszint padlószerkezetében, a homlokzati falszerkezet melletti 2 m széles sávban 10 cm vastag extrudált ps hab hőszigetelés készül. Az emeleti padlószerkezetbe 6 és 4 cm vastag lépéshangszigetelést terveztünk. A zárófödémen 2x10 cm lépésálló hőszigetelés készül. Álmennyezetek Az álmennyezet anyaga bontható kivitelű, gipszkarton szerkezet. Csapadékvíz elleni szigetelés A lapostetőn a csapadékvíz elleni szigetelés anyaga műanyag tetőszigetelő lemez, egy rétegben, mechanikus rögzítéssel. A tetőfelület lejtését egyrészt a teherhordó szerkezet, másrészt ék alakú lejtésképző elemek biztosítják. A párazárás anyaga a rendszerhez tartozó pe fólia. A szigetelés a rendszerhez tartozó kiegészítő- és rögzítőelemekkel valósul meg. Belső felületképzések A belső felületképzés anyaga jellemzően festés. A vizes helyiségekben csempeburkolat készül. Gombás Róbert Budai Viktor okleveles építészmérnök okleveles építészmérnök É/ É /07 Veszprém, augusztus hó Horváth Attila okleveles építőmérnök T-T /2017

10 TSZ: 1218 RACE CAR Kft Budapest, Nagytétényi út 190/B. Inkubátorház - Hatvan - ép. eng. terv 3000 Hatvan - Bercsényi utca, hrsz.: 7000/ ÉPÜLETGÉPÉSZ MŰSZAKI LEÍRÁS 1. Vízellátás Az ingatlan vízellátása a tűzivíz ellátással együtt az utcai közműhálózatról kerül biztosításra a vízmérő aknában telepítésre kerülő nyomásfokozó berendezésen keresztül. A vízmérő aknától külön vezeték biztosítja az épület vízellátását (DN40KPE) és külön vezeték (DN63KPE) a tűzivíz ellátását. A csatlakozó vízvezeték az épület földszinti épületgépészeti helyiségében csatlakozik be, épület alatt. Az épületgépészeti helyiségben történik a víz előkészítése visszamosható szűrővel és visszafolyás gátlóval. A használati melegvíz előállítása napkollektoros rendszerrel és kondenzációs gázkazán rásegítő fűtésével történik egy két hőcserélős szolár HMV termelővel. A melegvíz hálózattal párhuzamosan cirkulációs hálózat is kiépítésre kerül. A keringtető szivattyú nagy energiahatékonyságú szivattyú. Vezérlését a kazánházi automatika rendszer biztosítja. Az épületgépészeti helyiségben illetve a földszinten az álmennyezet felett a vízvezeték hálózatok anyaga hőszigetelt inox csővezetékek, a többi helyen aljzatban és falhoronyban, szerelőaknában szerelt ötrétegű hőszigetelt vezetékek. A beépítésre kerülő vízvételi tárgyak fehérszínű fajansz és saválló acél termékek. A WC-k fali WC-k falba süllyesztett öblítő tartályokkal, a vizeldék nyomógombos öblítésűek. A teakonyhában kézmosó és egymedencés mosogató ( minikonyha kerül beépítésre. A kifolyó szelepek víztakarékos kivitelűek. Az elkészült hálózatokat csak a sikeres nyomáspróbák után szabad eltakarni, elburkolni, majd többször át kell mosni, öblíteni majd fertőtleníteni szükséges. A fertőtlenítés eredményességét ÁNTSZ jegyzőkönyvvel kell igazolni. 2. Tűzivíz hálózat Az épületben önálló, nedves rendszerű belső tűzivíz hálózat kerül kialakításra 2db tűzcsapszekrényekkel. A tűzivíz hálózat vízigényét külön hálózattal biztosítjuk. A vízmérő aknától külön tűzivíz vezeték köt be az épületben föld alatt DN63KPE mérettel. A tűzivíz hálózat anyaga szabadon szerelt vékonyfalu, hosszvarratos ötvözetlen acélcső, külső-belső horgany bevonattal ellátott csővezeték, szabadon szerelve. Az épületben felszerelésre kerülő tűzcsapszekrények 30fm-es D25 alaktartó tömlővel kerülnek beépítésre. A tűzivíz hálózatba ellenőrző feszmérők kerülnek beépítésre. A tűzcsapszekrényeket, Tűzcsap előírás szerinti felirati táblával és piktogrammal kell megjelölni. Egy darab fali tűzcsapszekrény vízhozama: 150 l/perc, e=2,0 figyelembevételével. (OTSZ. Melléklet: alapján) A nyomásfokozó által biztosított nyomás: 6,0 bar (0,60 MPa) A sugárcső lövőke átmérője : 12,0 mm (K=64 ) Vízhozam : 156 l/perc

11 TSZ: 1218 RACE CAR Kft Budapest, Nagytétényi út 190/B. Inkubátorház - Hatvan - ép. eng. terv 3000 Hatvan - Bercsényi utca, hrsz.: 7000/2 10 MSZ EN alapján ( Q= K x 10x p) Az elkészült hálózatot csak a sikeres nyomáspróbák után szabad eltakarni, elburkolni. 3. Szennyvíz elvezetés Az épületben keletkezett szennyvíz összegyűjtése és elvezetése az épületben földárokban, aljzatban és falhoronyban szerelt PVC és KG-PVC vezetékekkel történik. A vezetékek összekötése gumigyűrűs kapcsolattal történik. Az ejtő vezetékek kiszellőztetése álmennyezet felett történik szagmentesen záró légbeszívó szelepekkel. A beépítésre kerülő fan-coil készüléknél keletkező csepegővíz elvezetése külön hálózattal történik. A berendezési tárgyak bűzelzárókon keresztül csatlakoznak a hálózatra. A keletkezett és összegyűjtött szennyvíz elhelyezése az utcai közmű hálózatban történik. Az elkészült hálózatokat csak a víztartóssági próbák eredményessége után szabad eltakarni, elburkolni. 4. Csapadékvíz elvezetés Az épület lapostető szerkezetén összegyűjtött csapadékvíz elvezetése épületen belül az emelet álmennyezete felett kialakított csapadékvíz hálózattal történik. A csapadékvíz elvezető rendszer vákuumos leszívó rendszerű hálózat. A lapostető rendszerbe speciális összefolyó elemek kerülnek beépítésre. A csapadékvíz elvezető hálózat anyaga PE műanyag vezeték, polifúziós hegesztett kötésekkel. Az alapvezetékek szerelése vízszintesen történik a mennyezet alatt. A vezetékeket a páralecsapódás elkerülése végett zártcellás szigeteléssel kerülnek elburkolásra. A vezetékek megfogása, rögzítése speciális rögzítő rendszerrel történik. A csapadékvíz elvezető rendszerbe vésztúlfolyók kerülnek beépítésre. A vésztúlfolyókon keresztül elvezett csapvíz a felszínen kerül elvezetésre. Az épületből kicsatlakozó csapadékvíz vezetékek az üzem területén meglévő csapadékvíz hálózatra csatlakoznak. 5. Fűtés Az épület energetikai számítását a 7/2006. (V.24) TNM rendelet előírásainak megfelelően elvégeztük. Az épület rendeltetése szerviz üzem, az egyéb kategóriába esik. Az egyéb kategóriára a rendeletben energetikai előírás nem vonatkozik. Méretezési külső hőmérsékletek: tk= - 15 C télen, tk= + 32C nyáron Méretezési belső hőmérsékletek: tb= C télen, tb=+26 C nyáron Hőátbocsátás tényezők: Külső fal1 : U = 0,181 W/m 2 K

12 TSZ: 1218 RACE CAR Kft Budapest, Nagytétényi út 190/B. Inkubátorház - Hatvan - ép. eng. terv 3000 Hatvan - Bercsényi utca, hrsz.: 7000/2 11 Külső fal 2 : U = 0,436 W/m 2 K Padló : U = 0,85-1,05 W/m 2 K Tető : U = 0,194 W/m 2 K Nyílászárók : U =1,10-1,60 W/m 2 K Az épület fűtési hőigénye: Q fűtés = W ~ 86 kw Az épület hűtési hőigénye: Q hűtés = W ~ 57 kw Az épület fűtése megújuló, napenergia felhasználásával és tartalékként földgázüzemű kondenzációs gázkazánnal történik. A kazánház, hőközpont a földszinti gépészeti helyiségben kerül kialakításra. A napkollektorok az épület lapostető szerkezetére kerülnek telepítésre. Az összegyűjtött nyári napenergia tárolása az épület alá telepített egyedi kialakítású föld alatti energia tárolókban, energia kockákban történik. Az összegyűjtött energia kinyerését a tárolóból a mindenkori igényeknek megfelelően hőszivattyúval hasznosítjuk. A kazánházi illetve az álmennyezet felett szerelt fűtési/hűtési hálózatok anyaga hőszigetelt vékonyfalú, kívül horganybevonattal ellátott hosszvarratos acélcső préskötéssel. A vezetékek szerelése szabadon illetve álmennyezet felett hőszigetelve történik. A fűtési rendszerek szabályozása a külső időjárás függvényében történik. A hőleadók alacsony hőmérsékletű berendezések, acéllemez lapradiátorok az alárendeltebb helyiségekben és fan-coli készülékek az irodai és a szerviz részekben. Kiegészítő fűtés biztosítása érdekében mint tartalék fűtés, földgázüzemű kondenzációs kazán került betervezés. A gázkazán teljesítménye 100 kw. A fűtési hálózatok a külső időjárás függvényében szabályozottak. A hőleadók termosztatikus radiátor szelepekkel felszereltek a fan-coil készülékek szabályzás helyiségenkénti termosztátokról történik. A radiátoros és egyes fan-coil áramkörök anyaga aljzatban és falhoronyban hőszigeteléssel szerelt többrétegű műanyag vezeték toldóhüvelyes csőkapcsolattal. A fűtési hálózatokat csak a sikeres nyomáspróbák után szabad eltakarni, elburkolni. 6.Szellőzés A külső nyílászáróval rendelkező helyiségek szellőztetése a mindenkori igényeknek megfelelően a nyílászárók nyitásával történik a szabadból A belső terű helyiségek szellőztetése helyiségenkénti elszívó ventilátorokkal történik. Az elhasznált levegő kivezetése a tető fölé történik a szabadban. A frisslevegő biztosítása a szomszédos helyiségek nyílászáróiban elhelyezésre kerülő légbevezető elemekkel történik. Az irodák szellőztetése a mindenkori igényeknek megfelelően a helyiségek nyílászáróin keresztül történik a szabadból. A belső terű előadótér szellőztetése álmennyezet felett szerelt egyedi, energiatakarékos, hővisszanyerős, kétventilátoros,

13 TSZ: 1218 RACE CAR Kft Budapest, Nagytétényi út 190/B. Inkubátorház - Hatvan - ép. eng. terv 3000 Hatvan - Bercsényi utca, hrsz.: 7000/2 12 légszűrőkkel és hangcsillapítókkal ellátott gépi szellőztető berendezéssel történik. A frisslevegő biztosítása az épület homlokzatáról, míg az elhasznált levegő kivezetése a tető felett történik. 7. Gázellátás Az ingatlan gázellátása az utcai elosztóhálózatról kerül biztosításra. A gázfogadó állomás emelt kisnyomású szabályzóval és gázmérőórával együtt az épület előkertjében zárt védőszekrényben kerül kialakításra. A védőszekrény és az épület között a gázvezeték földben szerelve halad. A földgáz energia mint tartalék energiahordozó céllal kerül felhasználásra. A gépészeti helyiségben kerül elhelyezésre egy 100 kw-os kondenzációs fali gázkazán. A gázkazán égési levegővel történő ellátása és a keletkezett füstgáz elvezetése a gázkazánnál együtt tanúsított égéstermékelvezető berendezéssel (DN110/160 PPs/Ks) történik függőleges irányban a tetőn keresztül a szabadban. A belső gázhálózat anyaga rézcső. A vezetékek összekötése préscsatlakozós idomokkal történik. A gázhálózat kivitelezési munkái csak érvényes gázszolgáltató engedély birtokában kezdhetők meg. 8. Hűtés A nyári túlmelegedés megakadályozása céljából egyes helyiségekben ( irodák,) hűtés kerül kialakításra. A hűtési energiát hőszivattyúval biztosítjuk, az épület alatt elhelyezett energia kockákból A hőleadók oldalfali, álló kivitelű illetve álmennyezetben elhelyezett fan-coil készülékek. A hűtőköri vezetékek szerelése szabadon, álmennyezet felett, aljzatban és falhoronyban hőszigetelve történik. A hűtőköri hálózat megegyezik a fűtési hálózattal kétvezetékes rendszer. A szerver szoba hűtése különálló speciális kialakítású split klíma készülékkel történik. 9. Napkollektoros rendszer: Az épület fűtése és a HMV előállítása a tetőre elhelyezésre kerülő napkollektoros rendszerrel történik. A síkkollektorok által összegyűjtött energia letárolása az épület alatt a földben elhelyezésre kerülő energia tárolóban, energia kockákban történik hőcserélőn keresztül. A letárolt hő fűtési és hűtési szezonban történő kinyerése hőszivattyúkkal történik. A hőszivattyúk elhelyezése a gépészet helyiségben történik. Nyírő Ferenc épületgépész mérnök G-T /2014 Veszprém, augusztus hó

14 TSZ: 1218 RACE CAR Kft Budapest, Nagytétényi út 190/B. Inkubátorház - Hatvan - ép. eng. terv 3000 Hatvan - Bercsényi utca, hrsz.: 7000/ ÉPÜLETVILLAMOSSÁGI MŰSZAKI LEÍRÁS 1. Általános adatok Feszültség: 3x400 / 230 V Áramnem: váltakozó Frekvencia: 50 Hz Érintésvédelem: Nullázás (TN) EPH hálózattal kiegészítve. 2. Előzmények A helyszínrajz szerinti területen kerül elhelyezésre a tervek szerinti inkubátorház. Az épület lapostetős, hőszigetelt szendvicspanel falazatú épület. 3. Elektromos energiaellátás, fogyasztásmérés, elosztóberendezések Az épület elektromos energiaellátását földkábeles betáplálással tervezzük. A betápláló földkábel közcélú hálózatról ágazik le. A földkábel a telekhatárra tervezett műanyagházas fogyasztásmérő szekrénybe csatlakozik. A fogyasztásmérő szekrényből földkábeles betáplálást tervezünk a létesítmény főelosztójáig. A főelosztó berendezés padozatra állított lemezszekrényes, maszkolt kivitelű elosztószekrény. A főelosztó szekrényből ágaznak le az egyes helyiségekbe tervezett alelosztók betápláló vezetékei. Az alelosztó berendezések maszkolt kivitelű műanyag és lemezszekrényekből lesznek kialakítva. Minden elosztóberendezés tűzvédelmi fő és szakaszkapacsolókkal kerül megtervezésre. Az elosztóberendezések kialakítását a kiviteli tervek szerint kell készíteni. 4. Vezetékezés, szerelvényezés A tervezett betápláló és áramköri vezetékek rézerű vezetékek. Az álmennyezettel rendelkező helyiségekben álmennyezet fölött oldalfalra rögzített, horganyzott kábeltálcákat tervezünk. Álmennyezet nélküli helyiségekben oldalfara és mennyezetre rögzített, kábeltálcák kerülnek felszerelésre. A kábelszerű vezetékek a kábeltálcákba kerülnek elhelyezésre. A műhelyekben a függőleges vezetékszerelés falon kívül vezetett, műanyag védőcsőbe húzott vezetékezéssel készül. Irodákban, tárgyalóban, szociális helyiségekben a függőleges szerelés süllyesztett védőcsőbe szerelt vezetékkel készül. A szerelvények (kapcsolók, dugaszoló aljaztok) süllyesztett és falon kívül szereltek. A szerelvények szerelési módját és védettségét a helyiségek jellege alapján határozzuk meg. A mobil elektromos készülékek részére dug. aljzatokat tervezünk. A dugaszoló aljzatok elhelyezése, száma és kialakításuk a beruházó igényei szerint kerülnek megállapításra. A technológiai, épületgépészeti elektromos készülékek megtáplálása fix csatlakozással készül.

15 TSZ: 1218 RACE CAR Kft Budapest, Nagytétényi út 190/B. Inkubátorház - Hatvan - ép. eng. terv 3000 Hatvan - Bercsényi utca, hrsz.: 7000/ Mesterséges világítás A tervezett mesterséges világítást energiatakarékos kompakt fénycsöves és fénycsöves lámpatestekkel tervezzük. Az álmennyezettel rendelkező helyiségekben álmennyezetbe süllyesztett lámpatestek kerülnek elhelyezésre. A lámpatestek kapcsolása kézi működtetésű kapcsolókkal és jelenlét érzékelőkkel történik. A kültéri világítás kapcsolását alkonykapcsoló végzi. A külső bejárati ajtók fölött térvilágítási hálózatra kacsolt kompakt fénycsöves kültéri lámpatestek kerülnek felszerelésre. A menekülési utaknál önálló akkumulátoros készenléti, a kijárati menekülő ajtóknál állandó üzemű önálló akkumulátoros biztonsági lámpatestek lesznek beépítve. A lámpatestek működtetése szakaszolható módon kerül kialakításra. 6. Gyengeáramú hálózatok A beruházói igény szerinti helyekre internet csatlakozási helyeket tervezünk. A csatlakozó aljzatok a műhelyekben védett kivitelű dobozokban, falon kívül, az irodákban süllyesztett dobozokban lesznek elhelyezve. TV és vezetékek telefonhálózat nem készül a létesítményben. 7. Villámvédelem, érintésvédelem Az alkalmazott érintésvédelem módja: Nullázás (TN) EPH hálózattal kiegészítve. Minden házi fémhálózat és fém épületszerkezet EPH bekötő vezetéken keresztül csatlakozik az EPH gerincvezetékhez. Az EPH-ba bekötött fémszerkezetek EPH sínen keresztül csatlakoznak a földelő vezetékhez. Az épületet a 28/2011. BM rendelet szerinti villámvédelmi hálózattal kell ellátni. A villámvédelmi hálózatot horganyzott anyagokból a kiviteli tervek szerint kell kiépíteni. Budai Gyula villamosmérnök V-T /2014 Veszprém, augusztus hó

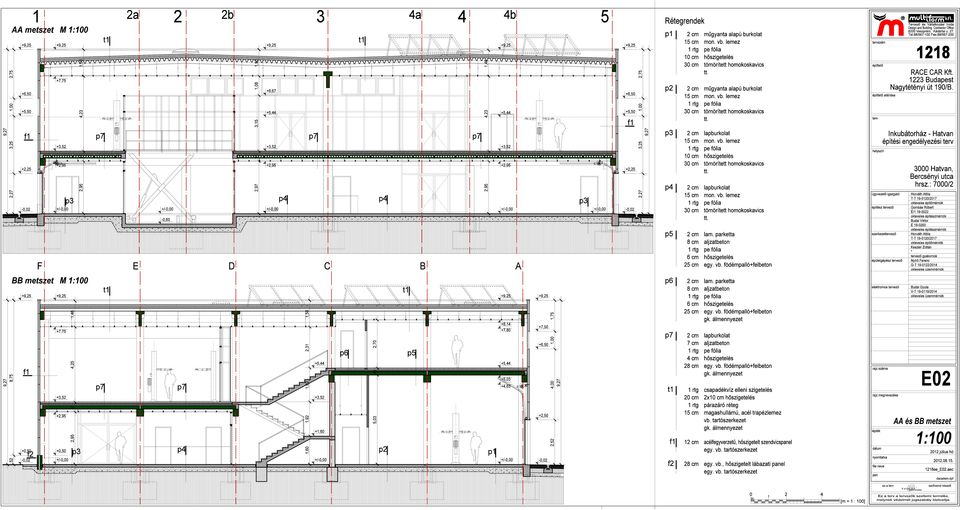

16 TSZ: 1218 RACE CAR Kft Budapest, Nagytétényi út 190/B. Inkubátorház - Hatvan - ép. eng. terv 3000 Hatvan - Bercsényi utca, hrsz.: 7000/ TERVLAPOK E00 Helyszínrajz M 1:1000 E01 Alaprajzok M 1:100 E02 AA és BB metszetek M 1:100 E03 Északkeleti és délnyugati homlokzat M 1:100 E04 Délkeleti és északnyugati homlokzat M 1:100
