1 P I A C V E Z E T Ő I P A R I H Ő V I S S Z A N Y E R Ő S S Z E L L Ő Z T E T É S NILAN VPM Aktív hővisszanyerés és hűtés (levegő/levegő)

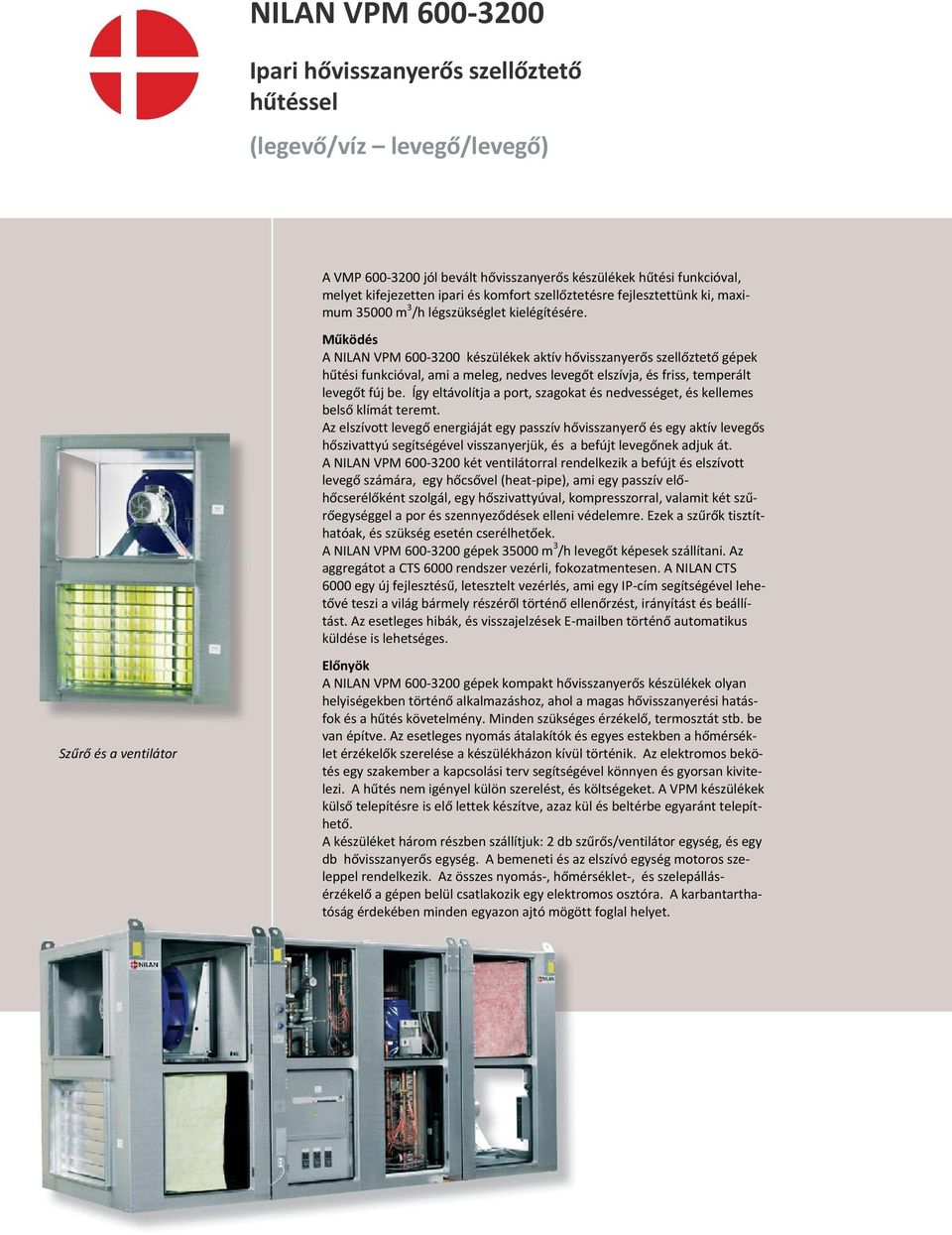

2 NILAN VPM Ipari hővisszanyerős szellőztető hűtéssel (legevő/víz levegő/levegő) A VMP jól bevált hővisszanyerős készülékek hűtési funkcióval, melyet kifejezetten ipari és komfort szellőztetésre fejlesztettünk ki, maximum m 3 /h légszükséglet kielégítésére. Működés A NILAN VPM készülékek aktív hővisszanyerős szellőztető gépek hűtési funkcióval, ami a meleg, nedves levegőt elszívja, és friss, temperált levegőt fúj be. Így eltávolítja a port, szagokat és nedvességet, és kellemes belső klímát teremt. Az elszívott levegő energiáját egy passzív hővisszanyerő és egy aktív levegős hőszivattyú segítségével visszanyerjük, és a befújt levegőnek adjuk át. A NILAN VPM két ventilátorral rendelkezik a befújt és elszívott levegő számára, egy hőcsővel (heat-pipe), ami egy passzív előhőcserélőként szolgál, egy hőszivattyúval, kompresszorral, valamit két szűrőegységgel a por és szennyeződések elleni védelemre. Ezek a szűrők tisztíthatóak, és szükség esetén cserélhetőek. A NILAN VPM gépek m 3 /h levegőt képesek szállítani. Az aggregátot a CTS 6000 rendszer vezérli, fokozatmentesen. A NILAN CTS 6000 egy új fejlesztésű, letesztelt vezérlés, ami egy IP-cím segítségével lehetővé teszi a világ bármely részéről történő ellenőrzést, irányítást és beállítást. Az esetleges hibák, és visszajelzések ben történő automatikus küldése is lehetséges. Szűrő és a ventilátor Előnyök A NILAN VPM gépek kompakt hővisszanyerős készülékek olyan helyiségekben történő alkalmazáshoz, ahol a magas hővisszanyerési hatásfok és a hűtés követelmény. Minden szükséges érzékelő, termosztát stb. be van építve. Az esetleges nyomás átalakítók és egyes estekben a hőmérséklet érzékelők szerelése a készülékházon kívül történik. Az elektromos bekötés egy szakember a kapcsolási terv segítségével könnyen és gyorsan kivitelezi. A hűtés nem igényel külön szerelést, és költségeket. A VPM készülékek külső telepítésre is elő lettek készítve, azaz kül és beltérbe egyaránt telepíthető. A készüléket három részben szállítjuk: 2 db szűrős/ventilátor egység, és egy db hővisszanyerős egység. A bemeneti és az elszívó egység motoros szeleppel rendelkezik. Az összes nyomás-, hőmérséklet-, és szelepállásérzékelő a gépen belül csatlakozik egy elektromos osztóra. A karbantarthatóság érdekében minden egyazon ajtó mögött foglal helyet.

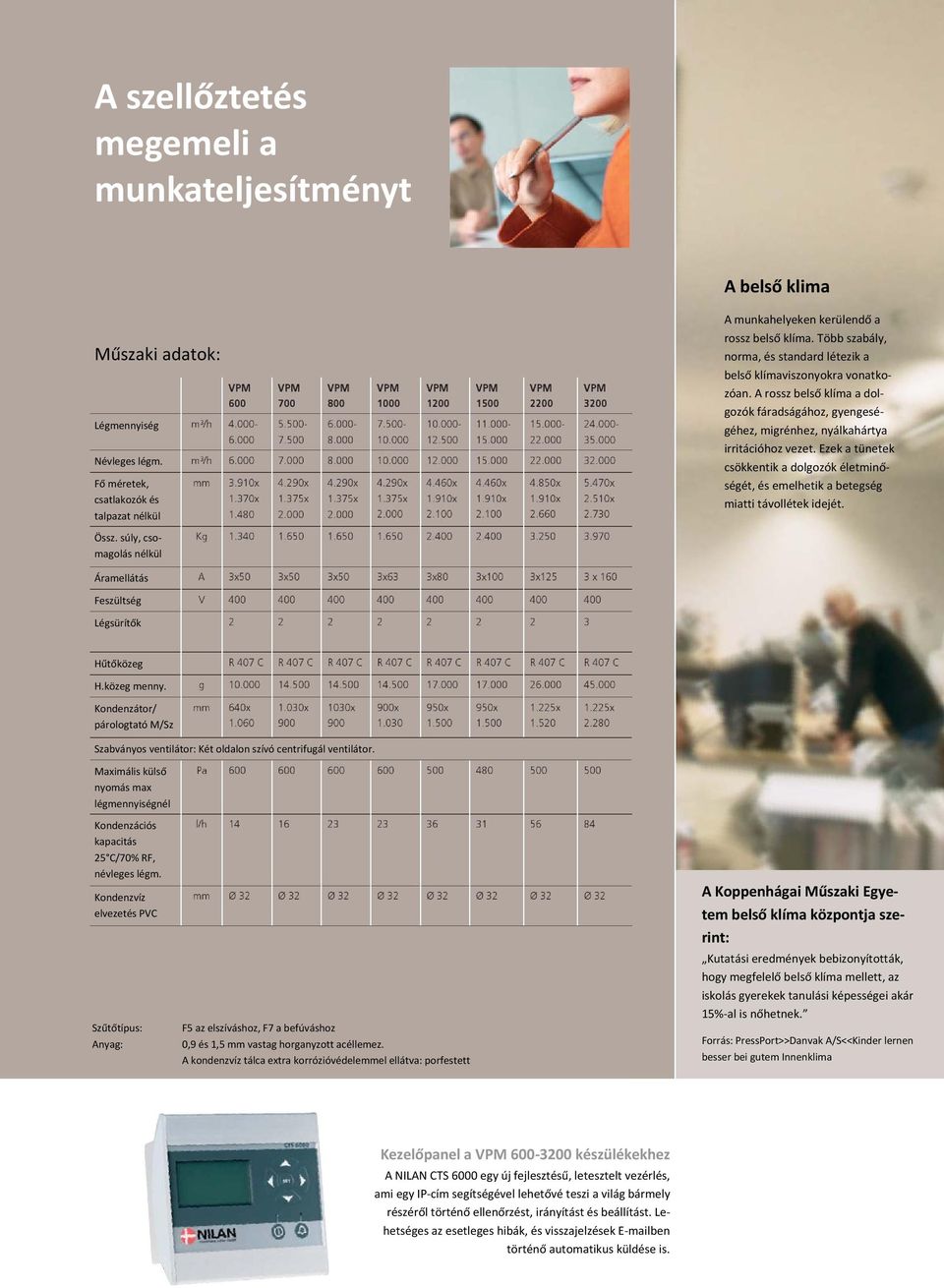

3 A szellőztetés megemeli a munkateljesítményt A belső klima Műszaki adatok: Légmennyiség Névleges légm. Fő méretek, csatlakozók és talpazat nélkül A munkahelyeken kerülendő a rossz belső klíma. Több szabály, norma, és standard létezik a belső klímaviszonyokra vonatkozóan. A rossz belső klíma a dolgozók fáradságához, gyengeségéhez, migrénhez, nyálkahártya irritációhoz vezet. Ezek a tünetek csökkentik a dolgozók életminőségét, és emelhetik a betegség miatti távollétek idejét. Össz. súly, csomagolás nélkül Áramellátás Feszültség Légsürítők Hűtőközeg H.közeg menny. Kondenzátor/ párologtató M/Sz Szabványos ventilátor: Két oldalon szívó centrifugál ventilátor. Maximális külső nyomás max légmennyiségnél Kondenzációs kapacitás 25 C/70% RF, névleges légm. Kondenzvíz elvezetés PVC Szűtőtípus: Anyag: F5 az elszíváshoz, F7 a befúváshoz 0,9 és 1,5 mm vastag horganyzott acéllemez. A kondenzvíz tálca extra korrózióvédelemmel ellátva: porfestett A Koppenhágai Műszaki Egyetem belső klíma központja szerint: Kutatási eredmények bebizonyították, hogy megfelelő belső klíma mellett, az iskolás gyerekek tanulási képességei akár 15%-al is nőhetnek. Forrás: PressPort>>Danvak A/S<<Kinder lernen besser bei gutem Innenklima Kezelőpanel a VPM készülékekhez A NILAN CTS 6000 egy új fejlesztésű, letesztelt vezérlés, ami egy IP-cím segítségével lehetővé teszi a világ bármely részéről történő ellenőrzést, irányítást és beállítást. Lehetséges az esetleges hibák, és visszajelzések ben történő automatikus küldése is.

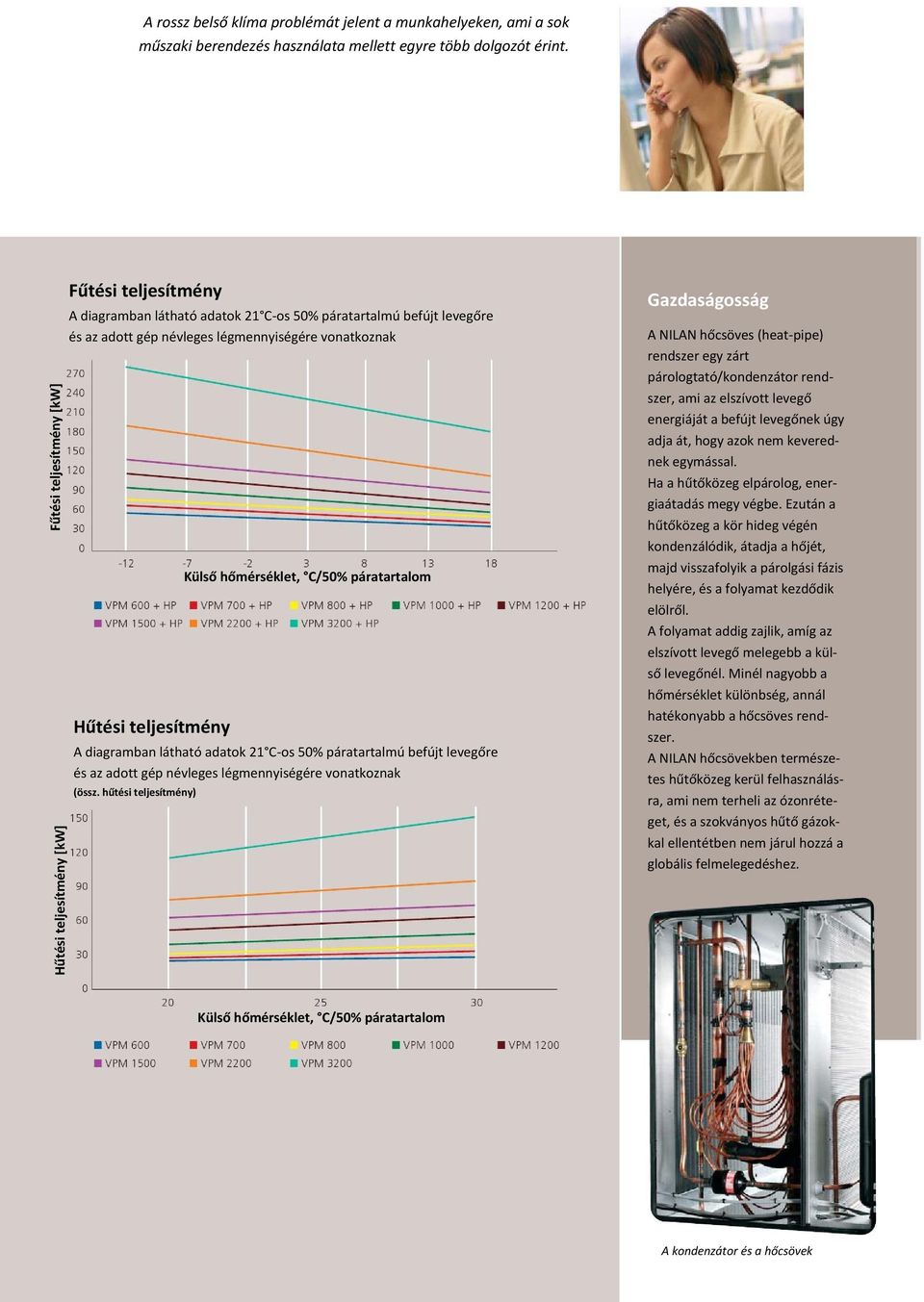

4 A rossz belső klíma problémát jelent a munkahelyeken, ami a sok műszaki berendezés használata mellett egyre több dolgozót érint. Fűtési teljesítmény [kw] Hűtési teljesítmény [kw] Fűtési teljesítmény A diagramban látható adatok 21 C-os 50% páratartalmú befújt levegőre és az adott gép névleges légmennyiségére vonatkoznak Hűtési teljesítmény A diagramban látható adatok 21 C-os 50% páratartalmú befújt levegőre és az adott gép névleges légmennyiségére vonatkoznak (össz. hűtési teljesítmény) Külső hőmérséklet, C/50% páratartalom Gazdaságosság A NILAN hőcsöves (heat-pipe) rendszer egy zárt párologtató/kondenzátor rendszer, ami az elszívott levegő energiáját a befújt levegőnek úgy adja át, hogy azok nem keverednek egymással. Ha a hűtőközeg elpárolog, energiaátadás megy végbe. Ezután a hűtőközeg a kör hideg végén kondenzálódik, átadja a hőjét, majd visszafolyik a párolgási fázis helyére, és a folyamat kezdődik elölről. A folyamat addig zajlik, amíg az elszívott levegő melegebb a külső levegőnél. Minél nagyobb a hőmérséklet különbség, annál hatékonyabb a hőcsöves rendszer. A NILAN hőcsövekben természetes hűtőközeg kerül felhasználásra, ami nem terheli az ózonréteget, és a szokványos hűtő gázokkal ellentétben nem járul hozzá a globális felmelegedéshez. Külső hőmérséklet, C/50% páratartalom A kondenzátor és a hőcsövek

5 A szellőztetés jótékony hatással van a munkateljesítményre Műszaki adatok Hűtési funkció Hővisszanyerés Légcsere m 3 /h-ig (500 Pa mellett) Befújás, elszívás Hővisszanyerési hatásfok 88-98% Vizes vagy elektromos ráfűtési lehetőség Előnyök Nincsenek pára problémák A kellemetlen szagok eltávolítása Frisslevegő utánpótlás Elhasznált levegő elszívás Magas hővisszanyerési hatásfok Alacsony energiaszükséglet a hőcsöves technológia miatt Kivitelek Minden adat névleges légmennyiség, és 4 C-os 0% páratartalmú levegő mellett értendő. VPM 600 Légcsere 6000 m 3 /h-ig (600 Pa mellett) Hővisszanyerési hatásfok 94%. 4,89 kw (-12 C, 50% RH) 7,87 kw (25 C, 50% RH) VPM 700 Légcsere 7500 m 3 /h-ig (600 Pa mellett) Hővisszanyerési hatásfok 96%. 4,74 kw (-12 C, 50% RH) 7,64 kw (25 C, 50% RH) VPM 800 Légcsere 8000 m 3 /h-ig (600 Pa mellett) Hővisszanyerési hatásfok 97%. 4,78 kw (-12 C, 50% RH) 10,10 kw (25 C, 50% RH) VPM 1000 Légcsere m 3 /h-ig (600 Pa mellett) Hővisszanyerési hatásfok 94%. 8,59 kw (-12 C, 50% RH) 13,13 kw (25 C, 50% RH) VPM 1200 Légcsere m 3 /h-ig (500 Pa mellett) Hővisszanyerési hatásfok 98%. 8,80 kw (-12 C, 50% RH) 15,13 kw (25 C, 50% RH) VPM 1500 Légcsere m 3 /h-ig (480 Pa mellett) Hővisszanyerési hatásfok 96%. 11,12 kw (-12 C, 50% RH) 19,54 kw (25 C, 50% RH) VPM 2200 Légcsere m 3 /h-ig (500 Pa mellett) Hővisszanyerési hatásfok 88%. 14,89 kw (-12 C, 50% RH) 25,08 kw (25 C, 50% RH) VPM 3200 Légcsere m 3 /h-ig (500 Pa mellett) Hővisszanyerési hatásfok 92%. 22,14 kw (-12 C, 50% RH) 37,51 kw (25 C, 50% RH)

6 NILAN légtechnika Kft Mosonmagyaróvár Bástya u. 37. Tel: VPM vezérlés Keverőkör a vizes fűtőregiszterhez Sarok
