1 HELYISÉGENKÉNT SZABÁLYOZOTT GÉPI SZELLŐZTETÉS CZEILINGER FERENC

2 MIÉRT SZELLŐZTESSÜNK GÉPPEL? EZ A KÉRDÉS MÉG MINDIG KÉRDÉS? ablakgyártók forgalmazók építőanyag gyártók forgalmazók gépész tervezők gépész kivitelezők beruházói kérdés FELHASZNÁLÓ: utólag már problémásabb? miért nem mondta el nekem senki? olcsóbb és jobb is lehetett volna mit vár le a felhasználó vevői igények MIT TEHETEK ÉN?

kivitelezők beruházói kérdés FELHASZNÁLÓ: utólag már problémásabb?

3 ÉPÜLETGÉPÉSZ SZEMMEL : HOGYAN SZELLŐZTESSÜNK GÉPPEL? folyamatosan szakaszosan miért nem jó? elszívási helyek a lakásban befújási helyek a lakásban automatikus térfogatáram szabályozás, azaz önszabályozó rendszerek (2016!) manuális beavatkozás lehetősége intenzív szellőzés a kívánt helyiségekben a szellőzési pontok helytelen meghatározása (anyagköltség, gépméret, túlszellőzés) manuális beszabályozás egy légállapotra (rossz levegőminőség, túlszellőzés, NEM illeszkedik a valós szellőzési igényekhez) modulált rendszerek

) manuális beavatkozás lehetősége intenzív szellőzés a kívánt helyiségekben a szellőzési pontok helytelen meghatározása

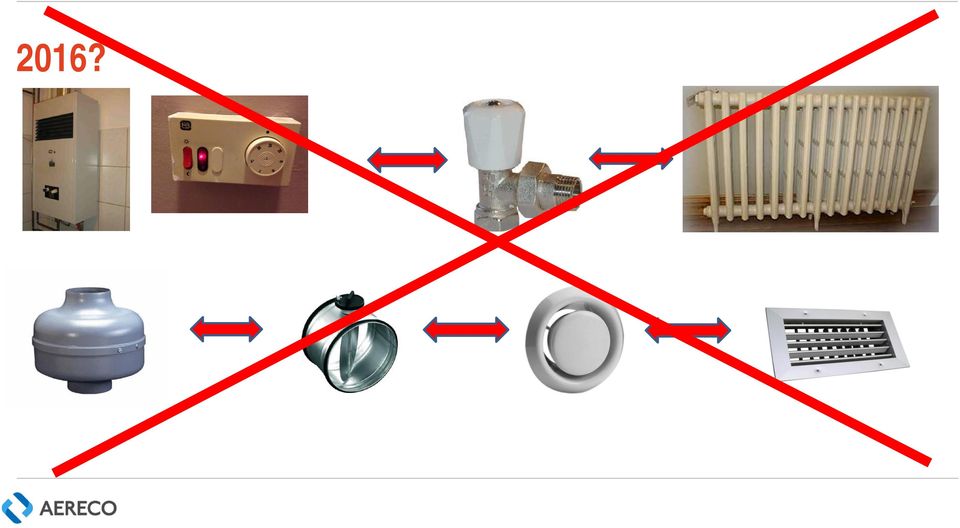

4 2016?

5 2016!

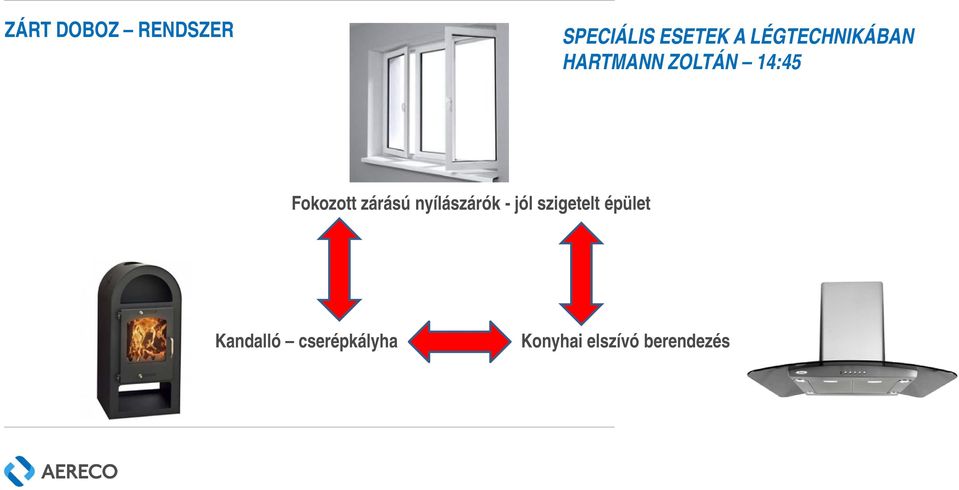

6 ZÁRT DOBOZ RENDSZER SPECIÁLIS ESETEK A LÉGTECHNIKÁBAN HARTMANN ZOLTÁN 14:45 Fokozott zárású nyílászárók - jól szigetelt épület Kandalló cserépkályha Konyhai elszívó berendezés

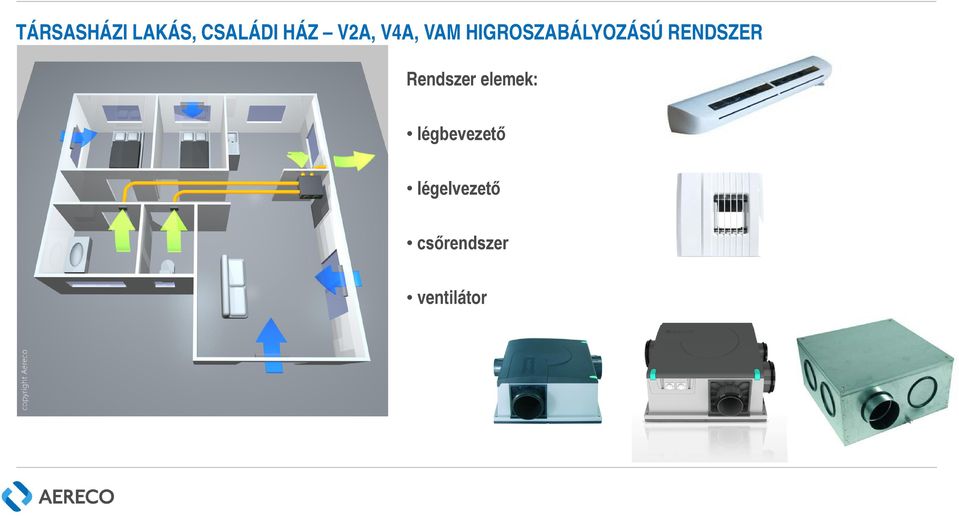

7 TÁRSASHÁZI LAKÁS, CSALÁDI HÁZ V2A, V4A, VAM HIGROSZABÁLYOZÁSÚ RENDSZER Rendszer elemek: légbevezető légelvezető csőrendszer ventilátor

8 BERENDEZÉSEK ELHELYEZÉSE higroszabályozású, központi szellőztető rendszer V2A és V4A lakótéren belül Nyílászáróba Falba VAM lehetséges pl. padlástérben is Elszívási helyek kiválasztása

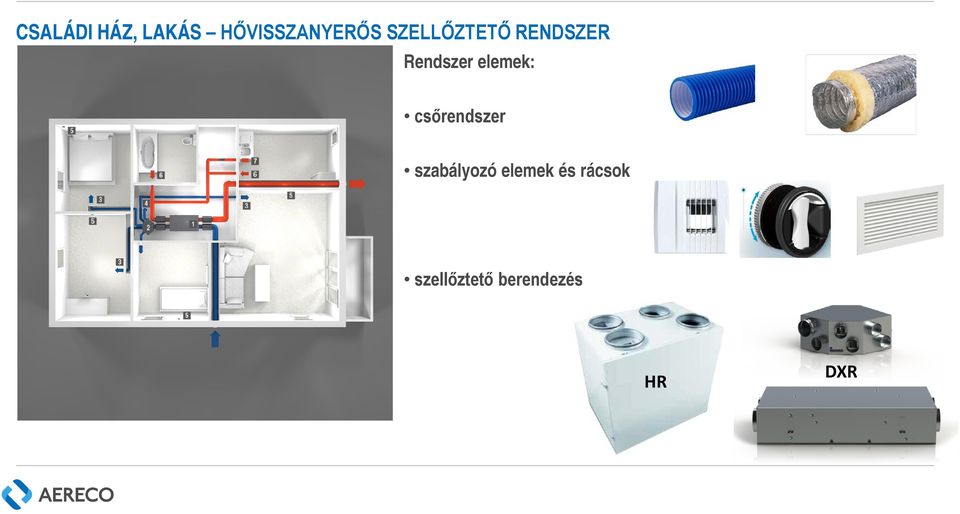

9 CSALÁDI HÁZ, LAKÁS HŐVISSZANYERŐS SZELLŐZTETŐ RENDSZER Rendszer elemek: csőrendszer szabályozó elemek és rácsok szellőztető berendezés HR DXR

10 BERENDEZÉSEK ELHELYEZÉSE hővisszanyerős, központi szellőztető rendszer HR Elhelyezése javasolt gépészeti térben, de lehetséges még: - Háztartási helyiségben - Garázsban - Alagsori helyiségekben (pl. tároló) - stb HR berendezések elhelyezhetők szigeteletlen terekben és külső térben is. Csőrendszer kiépítése lehetséges szabványos légtechnikai csövekkel vagy kis átmérőjű, betonozható csövekkel is. DXR Az AERECO DXR rendszer csak szigetelt térbe telepíthető, szabványos légtechnikai csőrendszerrel alkalmazható.

tároló) - stb HR berendezések elhelyezhetők szigeteletlen terekben és külső térben is.

11 HŐVISSZANYERŐS SZELLŐZTETŐ RENDSZEREK légmennyiség szabályozása Elszívás Befújás Légmennyiség szabályozása a gépen -BXC szelepekkel -Szobákba állandó légmennyiséggel CA üzemmód, állandó légmennyiségekre HR - Extra szellőzés + kompenzációs elszívás a konyhán keresztül -Extra szellőzés + kompenzációs befújás a nappali helyiségben CPs üzemmód, állandó nyomás tartásra LS üzemmód, 0-10V jelről DXR -BXC szelepekkel - Extra szellőzés + kompenzációs elszívás a konyhán keresztül -Szobákba CO2 érzékelők jelei alapján -Extra szellőzés + kompenzációs befújás a nappali helyiségben Automatikusan változó légcsere, helyiségenként az igényekhez illeszkedő légmennyiségekkel. BOOST üzem kapcsolható

üzemmód, állandó nyomás tartásra LS üzemmód, 0-10V jelről DXR -BXC szelepekkel - Extra szellőzés + kompenzációs elszívás a konyhán keresztül -Szobákba CO2 érzékelők jelei

12 HŐVISSZANYERŐS SZELLŐZÉS modulált rendszerek HR Többszintes épületek esetében, ahol pihenő tér is kialakításra kerül (szauna, konditerem stb ), az időszakosan - intenzíven elszívott és befújt levegő mennyisége a szükséges helyeken változtatható. Alkalmazott termékek: - Motoros pillangó szelep (on/off) - Vezérlő központ, mely a kapott jeleket értékeli, a gép légszállítását változtatja és a megfelelő helyeken nyitja a pillangó szelepeket.

mennyisége a szükséges helyeken változtatható.

13 HŐVISSZANYERŐS SZELLŐZÉS HR hővisszanyerők m3/h HR-standard HR-UP HR-Flat Standard vezérlő színes érintőképernyős vezérlő (1-247db HR gép) Kiegészítő elektronikák Kiegészítő opciók saját vezérlésről: - Elektromos fűtés - Víz-levegő hőcserélő - Hűtés-fűtés hőszivattyúról, R410a - Motoros zsaluk

Kiegészítő elektronikák Kiegészítő opciók saját vezérlésről: - Elektromos

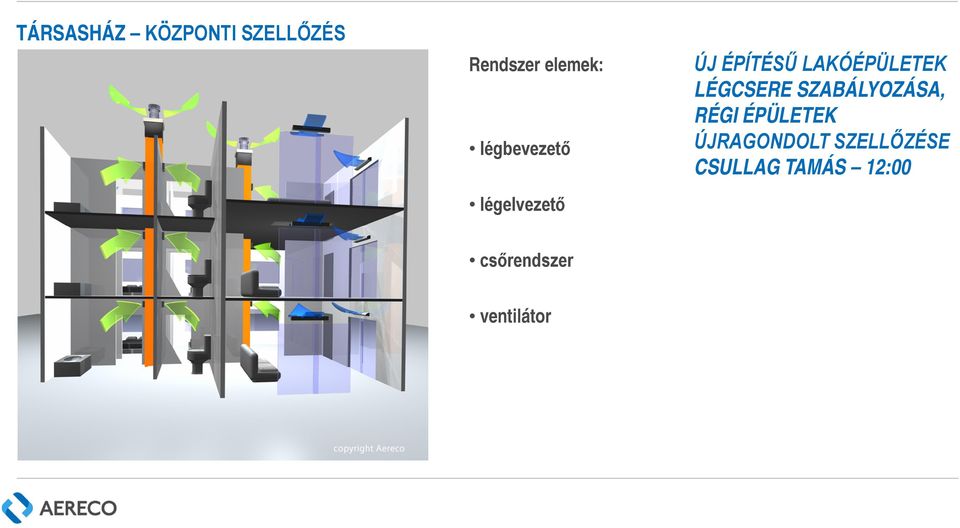

14 TÁRSASHÁZ KÖZPONTI SZELLŐZÉS Rendszer elemek: légbevezető légelvezető ÚJ ÉPÍTÉSŰ LAKÓÉPÜLETEK LÉGCSERE SZABÁLYOZÁSA, RÉGI ÉPÜLETEK ÚJRAGONDOLT SZELLŐZÉSE CSULLAG TAMÁS 12:00 csőrendszer ventilátor

LÉGCSERE SZABÁLYOZÁSA, RÉGI ÉPÜLETEK ÚJRAGONDOLT

15 KÖSZÖNÖM A FIGYELMET AERECO LÉGTECHNIKA KFT CZEILINGER FERENC
