3 Optimalizált használat Az épületek napi használatának energiaköltségéből jelentős részt tesz ki a szellőzés. Egyidejűleg a hatóságok több követelményt is támasztanak arra vonatkozóan, hogy mennyi energia fordítható a szellőztetésre. Minden rendszertípusnál megéri alkalmazása, ami lehetővé teszi a légmennyiség csökkentését az egyes helyiségek szükségleteinek függvényében. A légszállítással összefüggésben a légmennyiség csökkentésével a külső levegő hűtő/fűtő energia igényét is beleértve csökkennek a költségek is. Az energiára fordított összegek megtakarítása mellett az egyes helyiségekben különböző hőterhelés mellett fenn lehet tartani a kívánt hőmérsékletet. Dokumentált kutatás és tesztelés révén kiderült, hogy konkrét kapcsolat van a helyiség üzemi hőmérséklete és az emberek termelékenysége között. Ha a helyiség hőmérséklete nem megfelelő, a termelékenység csökken, ami sok esetben gazdasági veszteséget jelent a rendszert használók részére. Ezeket a paramétereket figyelembe véve kétségtelen, hogy a a magasabb induló beruházás ellenére hosszú távon kifizetődik. Teljes program LKPV, IBM, Aarhus A Lindab termékcsaládja többfajta befúvót is tartalmaz motoros szabályzókkal, amelyekkel 0 % - ról 0 %-ra csökkenthető a légmennyiség. Egyszerre biztosított az állandó vetőtávolság azzal a céllal, hogy a Coandahatás fennmaradjon és hogy a levegő tartózkodási zónába esése elkerülhető legyen. Hasonlóképpen a zónák szabályozásához légmennyiség-szabályozók, az elosztó légcsatornákban a nyomásszabályozásra használt motoros fojtóelemek állnak rendelkezésre. Beszerezhető továbbá a REGULA Combi helyiségszabályzó, és a nyomásszabályozó. VRU /

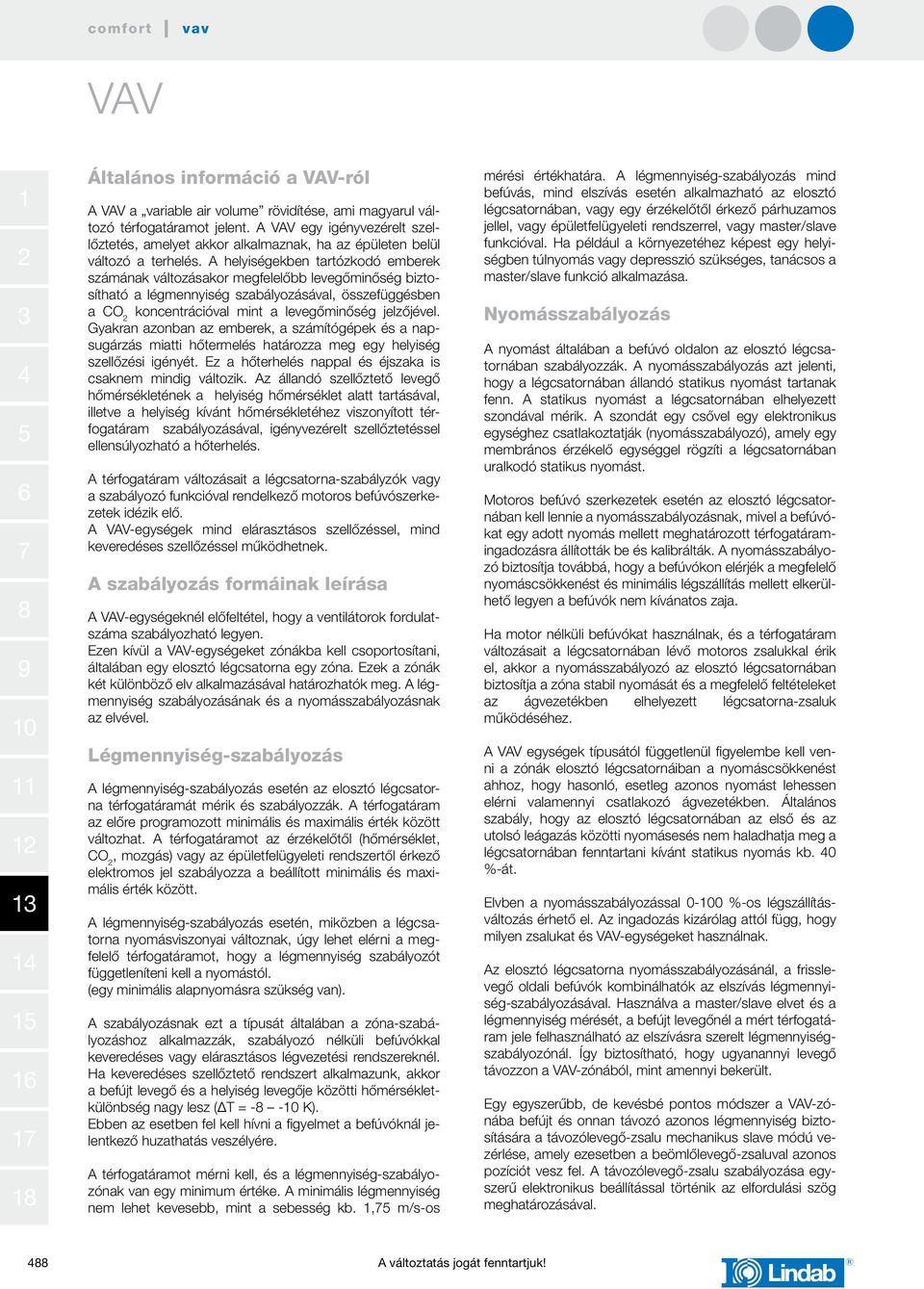

4 Általános információ a -ról A a variable air volume rövidítése, ami magyarul változó térfogatáramot jelent. A egy igényvezérelt szellőztetés, amelyet akkor alkalmaznak, ha az épületen belül változó a terhelés. A helyiségekben tartózkodó emberek számának változásakor megfelelőbb levegőminőség biztosítható a légmennyiség szabályozásával, összefüggésben a CO koncentrációval mint a levegőminőség jelzőjével. Gyakran azonban az emberek, a számítógépek és a napsugárzás miatti hőtermelés határozza meg egy helyiség szellőzési igényét. Ez a hőterhelés nappal és éjszaka is csaknem mindig változik. Az állandó szellőztető levegő hőmérsékletének a helyiség hőmérséklet alatt tartásával, illetve a helyiség kívánt hőmérsékletéhez viszonyított térfogatáram szabályozásával, igényvezérelt szellőztetéssel ellensúlyozható a hőterhelés. A térfogatáram változásait a légcsatorna-szabályzók vagy a szabályozó funkcióval rendelkező motoros befúvószerkezetek idézik elő. A -egységek mind elárasztásos szellőzéssel, mind keveredéses szellőzéssel működhetnek. A szabályozás formáinak leírása A -egységeknél előfeltétel, hogy a ventilátorok fordulatszáma szabályozható legyen. Ezen kívül a -egységeket zónákba kell csoportosítani, általában egy elosztó légcsatorna egy zóna. Ezek a zónák két különböző elv alkalmazásával határozhatók meg. A légmennyiség szabályozásának és a nyomásszabályozásnak az elvével. Légmennyiség-szabályozás A légmennyiség-szabályozás esetén az elosztó légcsatorna térfogatáramát mérik és szabályozzák. A térfogatáram az előre programozott minimális és maximális érték között változhat. A térfogatáramot az érzékelőtől (hőmérséklet, CO, mozgás) vagy az épületfelügyeleti rendszertől érkező elektromos jel szabályozza a beállított minimális és maximális érték között. A légmennyiség-szabályozás esetén, miközben a légcsatorna nyomásviszonyai változnak, úgy lehet elérni a megfelelő térfogatáramot, hogy a légmennyiség szabályozót függetleníteni kell a nyomástól. (egy minimális alapnyomásra szükség van). A szabályozásnak ezt a típusát általában a zóna-szabályozáshoz alkalmazzák, szabályozó nélküli befúvókkal keveredéses vagy elárasztásos légvezetési rendszereknél. Ha keveredéses szellőztető rendszert alkalmazunk, akkor a befújt levegő és a helyiség levegője közötti hőmérsékletkülönbség nagy lesz (ΔT = - - K). Ebben az esetben fel kell hívni a figyelmet a befúvóknál jelentkező huzathatás veszélyére. A térfogatáramot mérni kell, és a légmennyiség-szabályozónak van egy minimum értéke. A minimális légmennyiség nem lehet kevesebb, mint a sebesség kb., m/s-os mérési értékhatára. A légmennyiség-szabályozás mind befúvás, mind elszívás esetén alkalmazható az elosztó légcsatornában, vagy egy érzékelőtől érkező párhuzamos jellel, vagy épületfelügyeleti rendszerrel, vagy master/slave funkcióval. Ha például a környezetéhez képest egy helyiségben túlnyomás vagy depresszió szükséges, tanácsos a master/slave funkció alkalmazása. Nyomásszabályozás A nyomást általában a befúvó oldalon az elosztó légcsatornában szabályozzák. A nyomásszabályozás azt jelenti, hogy a légcsatornában állandó statikus nyomást tartanak fenn. A statikus nyomást a légcsatornában elhelyezett szondával mérik. A szondát egy csővel egy elektronikus egységhez csatlakoztatják (nyomásszabályozó), amely egy membrános érzékelő egységgel rögzíti a légcsatornában uralkodó statikus nyomást. Motoros befúvó szerkezetek esetén az elosztó légcsatornában kell lennie a nyomásszabályozásnak, mivel a befúvókat egy adott nyomás mellett meghatározott térfogatáramingadozásra állították be és kalibrálták. A nyomásszabályozó biztosítja továbbá, hogy a befúvókon elérjék a megfelelő nyomáscsökkenést és minimális légszállítás mellett elkerülhető legyen a befúvók nem kívánatos zaja. Ha motor nélküli befúvókat használnak, és a térfogatáram változásait a légcsatornában lévő motoros zsalukkal érik el, akkor a nyomásszabályozó az elosztó légcsatornában biztosítja a zóna stabil nyomását és a megfelelő feltételeket az ágvezetékben elhelyezett légcsatorna-zsaluk működéséhez. A egységek típusától függetlenül figyelembe kell venni a zónák elosztó légcsatornáiban a nyomáscsökkenést ahhoz, hogy hasonló, esetleg azonos nyomást lehessen elérni valamennyi csatlakozó ágvezetékben. Általános szabály, hogy az elosztó légcsatornában az első és az utolsó leágazás közötti nyomásesés nem haladhatja meg a légcsatornában fenntartani kívánt statikus nyomás kb. 0 %-át. Elvben a nyomásszabályozással 0-0 %-os légszállításváltozás érhető el. Az ingadozás kizárólag attól függ, hogy milyen zsalukat és -egységeket használnak. Az elosztó légcsatorna nyomásszabályozásánál, a frisslevegő oldali befúvók kombinálhatók az elszívás légmennyiség-szabályozásával. Használva a master/slave elvet és a légmennyiség mérését, a befújt levegőnél a mért térfogatáram jele felhasználható az elszívásra szerelt légmennyiségszabályozónál. Így biztosítható, hogy ugyanannyi levegő távozzon a -zónából, mint amennyi bekerült. Egy egyszerűbb, de kevésbé pontos módszer a -zónába befújt és onnan távozó azonos légmennyiség biztosítására a távozólevegő-zsalu mechanikus slave módú vezérlése, amely ezesetben a beömlőlevegő-zsaluval azonos pozíciót vesz fel. A távozólevegő-zsalu szabályozása egyszerű elektronikus beállítással történik az elfordulási szög meghatározásával.

5 A szabályozás típusának kiválasztása Kisebb zónákban, ahol mind a befúvás, mind az elszívás esetében világosak a nyomásviszonyok (nem túl hosszú a beömlő levegő légcsatornája), előnyben kell részesíteni azt a -rendszert, amelyben szabályozzák az elosztó légcsatornák nyomását. Ha motoros -befúvókra van szükség, szükség van a zóna nyomásszabályozására. Ehelyett az erősen változó nyomással működő egységekhez minden egyes zónához külön légmennyiség-szabályozást javasolunk. A hosszabb elosztó légcsatornákkal felszerelt zónákban, például nagyterű irodák esetén, ahol a hőterhelés erősen ingadozik, előnyösebb a légmennyiség-szabályozás. Légmennyiség-szabályozás + a térfogatáram teljes ellenőrzése + az aktuális térfogatáram mérése + jel az épület-felügyeleti rendszerhez a légszállításról + a légcsatornarendszerben létrejövő nyomásingadozás nem befolyásolja a légszállítást minimális légszállítás, m/s-ra korlátozott a beállítások módosításához különleges berendezés szükséges (kompakt modell) Nyomásszabályozás + nagyon alacsony minimális térfogatáram + segédeszközök nélkül elvégezhető a beállítás + a -zónában kiegyenlíti a rendszerben fellépő nyomásingadozásokat + a befúvóknál és a zsaluknál alacsony zajszintet biztosít + lehetőség van a CAV-val (állandó légmennyiségszabályozás) való kombinációra nincs térfogatáram szabályozás fontos, hogy az elosztó légcsatornában kicsi legyen a nyomásesés Befúvó kiválasztása Keveredéses szellőzés ) Motoros befúvók Előnyök: Beépített zsalufunkció, és nincs szükség külön zsalukra. A változó térfogatáram ellenére állandó a vetőtávolság, ami minimális térfogatáram mellett is jó keveredést eredményez. Alkalmazható befúváshoz hűtés mellett is. A minimális légszállítás általában a maximális légszállítás kb. 0 %-a, a légcsatornában uralkodó nyomástól függ. Kisebb minimális térfogatáram eléréséhez különleges megoldások állnak rendelkezésre. Korlátok: A befúvó zajkeltése miatt a légcsatornában (viszonylag alacsony) állandó értéken kell tartani a nyomást. Lehetséges a teljes elzárás. ) Nem motoros befúvók Előnyök: Egyszerű befúvók mozgó alkatrészek nélkül. Alacsony zajszint, különösen csökkentett térfogatáram mellett. Egy, már működő rendszer befúvócsere nélkül -rendszerré alakítható. A befúvókhoz nem szükségesek elektromos berendezések. Egyetlen motoros zsaluval több befúvó is szabályozható. Az elzárás a légcsatorna-zsaluval vagy a légmennyiségszabályozóval lehetséges. Korlátok: Csökkenő légsebességnek megfelelően csökken a befújt levegő mennyisége is. Ennek eredményeként kisebb a helyiség levegőjével való keveredés és hideg levegő esetén fennáll az esés, illetve az izotermikus vagy melegebb levegő esetén az elszívón keresztül a rövidre záródó légáram veszélye. Perforált vagy teli befúvók esetén, ha a befújt hűtött levegő és a szobai levegő közötti (ΔT = - - K) hőmérsékletkülönbség van nem ajánlott a maximális érték 0 %- nál, rotációs befúvóknál 0 %-nál kisebb légszállítást választani. Elárasztásos szellőztetés Minden elárasztásos egység megfelelő a -rendszerekhez. Az egységeket a maximális térfogatáramra kell méretezni, ahol a legnagyobb közelségi zónák és a legmagasabb zajszintek jelentkeznek. Amikor a térfogatáram lecsökken, ugyancsak kisebb lesz a közelségi zóna és a zajszint is. Tehát a minimális légszállításnak nincs alsó értékhatára, így a légmennyiség 0 és 0 % között változhat. A lehetséges következményeket esetenként kell értékelni.

6 Az alkatrészek minősége BEFÚVÁS Térfogatáram mérése jelek az épületfelügyeletirendszerhez Térfogatáram-szabályozás Nyomásszabályozás VRU -egységek Zsalu igen nem nem Lineáris funkciók igen nem nem Térfogatáram megbízhatósága Térfogatáram korlátja igen a nyomásingadozás függvénye a nyomásingadozás függvénye max: igen ( m/s-ig standard) nyomásfüggő nyomásfüggő min: igen (, m/s-ig standard) a max. érték kb. 0 %-a (standard) zsalu állásszöge Lezárás lehetséges igen nem igen Állandó vetőtávolság (csak keveredéses szellőztetés esetén) Beszabályozás ELSZÍVÁS nem igen nem nem szükséges (a befúvók szabályozottak) Térfogatáram-szabályozás VRU a statikus nyomás vagy a zsalu pozíciójának beállításával a statikus nyomás vagy a zsalu pozíciójának beállításával Mechanikus slave szabályozás Zsaluk Befúvás követelményei VRU/ motor slave szabályozáshoz Térfogatáram mérése (távozó) jelek az épületfelügyeleti rendszerhez igen Térfogatáram megbízhatósága igen erősen nyomásfüggő, ezért pontatlan A helyiség nyomásegyensúlyának vagy túlnyomásának/depressziójának ellenőrzése Beszabályozás igen nem szükséges (szabályozás befúvóval) nem nem a statikus nyomás vagy a zsalu pozíciójának beállításával 0

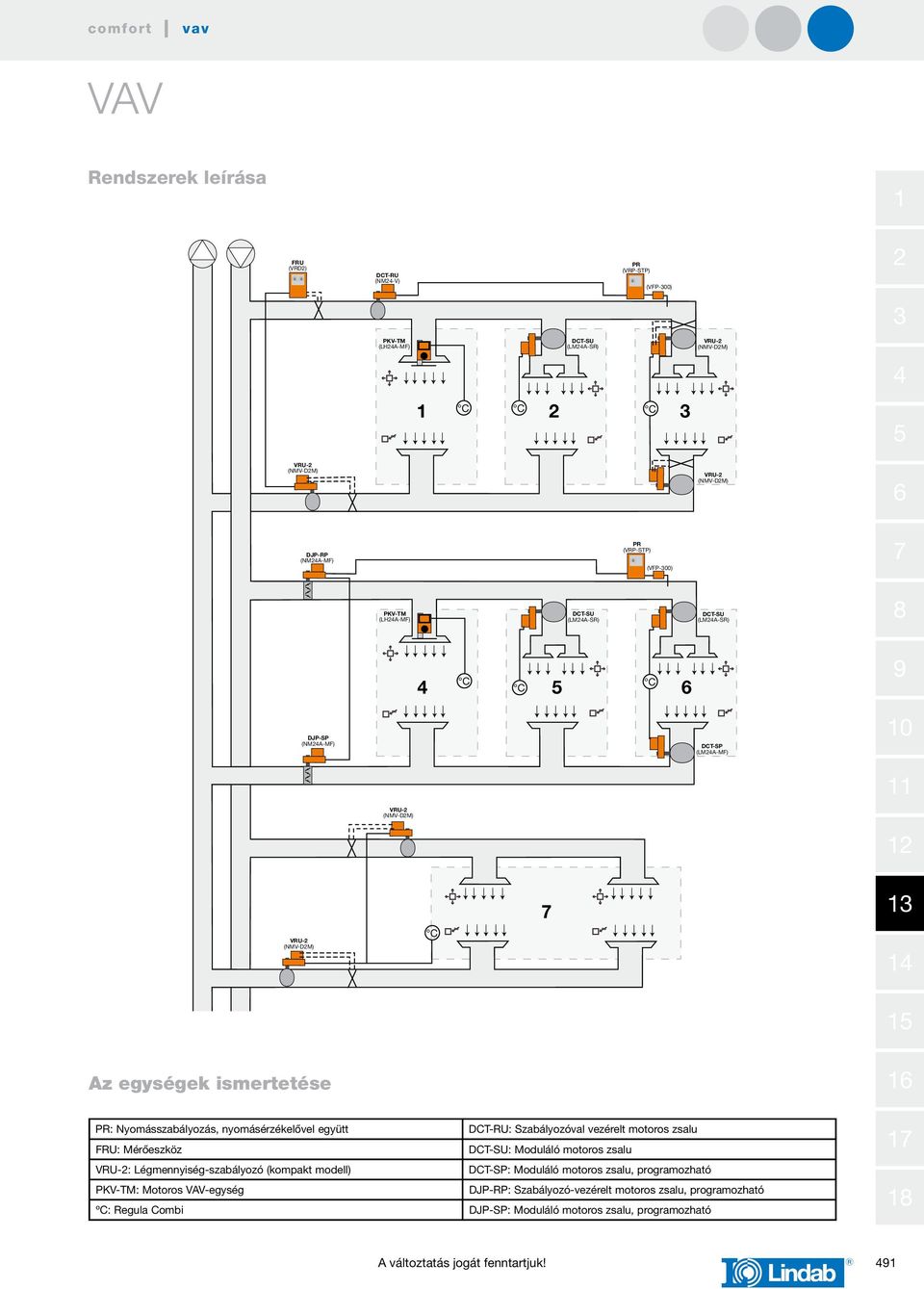

7 Rendszerek leírása (VRD) (NM-V) (VFP-00) (LHA-MF) (LMA-SR) (NMA-MF) (VFP-00) (LHA-MF) (LMA-SR) (LMA-SR) (NMA-MF) DCT-SP (LMA-MF) Az egységek ismertetése : Nyomásszabályozás, nyomásérzékelővel együtt : Mérőeszköz : Szabályozóval vezérelt motoros zsalu : Moduláló motoros zsalu : Légmennyiség-szabályozó (kompakt modell) : Motoros -egység ºC: DCT-SP: Moduláló motoros zsalu, programozható : Szabályozó-vezérelt motoros zsalu, programozható : Moduláló motoros zsalu, programozható

8 . rendszer A zónába befújt levegő nyomása szabályozott. A részleteket lásd a fejezet végén. A levegő a által szabályozott motoros -egységeken keresztül áramlik be a helyiségekbe. A zónában az elszívott levegőt a befújt levegő mérőeszközéhez illesztett master/ slave csatlakozáson keresztül egy légszállítás-szabályozó szabályozza, amely a térfogatáramot méri. Így biztosított, hogy a zónában ugyanolyan legyen a befújt és a távozó levegő mennyisége, illetve ha szükséges a kívánt százalékos eltérés. V NM-V VRP-STP VFP-00 VRD (VRD) (NM-V) (VFP-00) NMV-DM LHA-MF (LHA-MF) (LHA-MF) 0 LHA-MF 0. rendszer A zónába befújt levegő nyomása szabályozott. A részleteket lásd a fejezet végén. A levegő nem motoros befúvókon keresztül áramlik be a helyiségekbe. Az elosztó légcsatorna zsaluját vezérlő val változtatható a térfogatáram, és egyetlen motoros zsaluval több befúvó is vezérelhető. A zónában az elszívott levegőt a befújt levegő légcsatornájában a mérőeszközhöz illesztett master/slave csatlakozáson keresztül egy térfogatáram-szabályozó szabályozza, amely a térfogatáramot méri. Így biztosított, hogy a zónában ugyanolyan legyen a befújt és a távozó levegő mennyisége, illetve ha szükséges a kívánt százalékos eltérés. (VRD) (NM-V) (VFP-00) V NM-V VRP-STP VFP-00 NMV-DM LMA-SR VRD (LMA-SR) (LMA-SR) 0 0 LMA-SR V NM-V VRP-STP VFP-00 VRD

9 . rendszer A zónába befújt levegő nyomása szabályozott. A részleteket lásd a fejezet végén. A levegő nem motoros befúvókon keresztül áramlik be a helyiségekbe. A jobboldali helyiségben az elosztó légcsatorna térfogatáram-szabályozóját vezérlő Regula Combival meghatározható a térfogatáram változása mind a befúvás, mind elszívás esetén. A baloldali helyiségben állandó a térfogatáram (CAV), ami azért lehetséges, mert a befúvó légcsatornában szabályozott a nyomás. A jobboldali helyiségben lehetséges a nyomás változtatása a befúvó légcsatornába épített légmennyiség-szabályzóval A zónában az elszívást a befúvás mérőeszközéhez illesztett master/slave csatlakozáson keresztül egy térfogatáram-szabályozó szabályozza, amely a légszállítást méri. Így biztosított, hogy a zónában ugyanolyan legyen a befújt és az elszívott levegő mennyisége, illetve ha szükséges a kívánt százalékos eltérés. (VRD) (NM-V) CAV (VFP-00) V 0 NM-V VRP-STP VFP-00 NMV-DM NMV-DM NMV-DM VRD Master/Slave NMV-DM NMV-DM. rendszer V A zónába befújt levegő nyomása szabályozott. A részleteket lásd a fejezet végén. A nyomásszabályozó zsalut programozható motorral szállítjuk, amelynek a jelei információt szolgáltatnak a zsalu pozíciójáról. A levegő a által szabályozott motoros -egységeken keresztül áramlik be a helyiségekbe. A zónában az elszívott levegőt a mechanikus slave vezérlésű zsalu szabályozza, ami azt jelenti, hogy az elszívás zsaluja ugyanolyan helyzetben van, mint a befúvásé. Az elszívás levegő szabályozása egyszerű elektromos beállítással történik az elfordulási szög meghatározásával. VRP-STP VFP-00 NMA-MF Programmeret som V-motor NMA-MF LHA-MF (NMA-MF) (VFP-00) 0 (LHA-MF) (LHA-MF) LHA-MF 0 (NMA-MF)

10 . rendszer A zónába befújt levegő nyomása szabályozott. A részleteket lásd a fejezet végén. A nyomásszabályozó zsalut programozható motorral szállítjuk, amelynek a jelei információt szolgáltatnak a zsalu pozíciójáról. A levegő nem motoros befúvókon keresztül áramlik be a helyiségekbe. Az elosztó légcsatorna zsaluját vezérlő val változtatható a térfogatáram, illetve egyetlen motoros zsaluval több befúvó is vezérelhető. A zónában a távozó levegőt a mechanikus slave vezérlésű zsalu szabályozza, ami azt jelenti, hogy az elszívás zsaluja ugyanolyan helyzetben van, mint a befúvásé. Az elszívás szabályozása egyszerű elektromos beállítással történik az elfordulási szög meghatározásával. V VRP-STP VFP-00 NMA-MF NMA-MF LMA-SR Programmeret som V-motor (NMA-MF) (VFP-00) 0 LMA-SR (LMA-SR) (LMA-SR) 0 (NMA-MF). rendszer A zónába befújt levegő nyomása szabályozott. A részleteket lásd a fejezet végén. A nyomásszabályozó zsalut programozható motorral szállítjuk, amelynek a jelei információt szolgáltatnak a zsalu pozíciójáról. A levegő nem motoros befúvókon keresztül áramlik be a helyiségekbe. Az elosztó légcsatorna zsaluját vezérlő val meghatározható a térfogatáram, illetve egyetlen motoros zsaluval több befúvó is vezérelhető. Ezzel párhuzamosan a vezérli a távozó levegő zsaluit, egyszerű elektromos vezérlőjellel meghatározva az elfordulás szögét. A zónában az elszívott levegőt a mechanikus slave vezérlésű zsalu szabályozza, ami azt jelenti, hogy az elszívás zsaluja ugyanolyan helyzetben van, mint a befúvásé. Az elszívás szabályozása egyszerű elektromos beállítással történik az elfordulási szög meghatározásával. DCT-SP V VRP-STP VFP-00 NMA-MF Programmeret som V-motor NMA-MF LMA-SR LMA-MF (NMA-MF) (LMA-SR) (VFP-00) (LMA-SR) DCT-SP 0 0 LMA-SR LMA-MF (NMA-MF) DCT-SP (LMA-MF) DCT-SP (LMA-MF)

11 . rendszer A zónában mind a befújt, mind az elszívott levegő áramlása szabályozott. A részleteket lásd a fejezet végén. A beömlő és a távozó levegő befúvója, illetve elszívója szokásos befúvó/elszívó. A zónában a hőmérsékletet a párhuzamos jelét felhasználva a befúvó-, és elszívó oldali térfogatáram-szabályozók biztosítják. Ezzel a kapcsolással azonos térfogatáram biztosítható a zónában és a zónán kívül, vagy állandó különbség biztosítható a befújt és az elszívott levegőmennyiség között. Ha ehelyett százalékos különbség szükséges, a master/slave csatlakozást kell használni. V Parallel NMV-DM NMV-DM 0 V Master/Slave NMV-DM Slave NMV-DM Master 0 AC/DCV - + Parallel NMV-DM NMV-DM xx AC/DCV - + Master/Slave NMV-DM Slave NMV-DM Master xx
