1 Az elegáns megjelenésű Unica (Nova) család széles szín-, funkció- és programozható digitális készüléválasztékával a modern otthon meghatározó részét képzi. A kapcsolóbetétekbe épített hangcsillapító mechanizmusnak köszönhetően a kapcsolás hangja finom, ám mégis határozott. Az Unica (Nova) család tagjai egyszerűen és gyorsan szerelhetők. Köszönhető ez az egyedülálló moduláris felépítésének. A szerelvény betétei, illetve keretei egymástól függetlenül könynyedén leválaszthatók az erős süllyesztőperemről abban az esetben is, ha a szerelvény már a falba van rögzítve. A betétekre jellemző, hogy egy bekötőkapocsra kettő vezeték köthető. A szerelvények süllyesztőpereme precíziós öntési eljárással Zamak (ZnAl) ötvözetből készül, mely nagy szilárdságú, könnyű, korróziónak ellenálló anyag. A süllyesztőperem speciális hornyolással rendelkezik, mely megkönnyíti a sorolását. A körmök távolsága szétnyitott helyzetben 72 mm, ennek köszönhetően a szerelvények 60 mm-nél nagyobb átmérőjű (nem szabványos) szerelvénydobozokba is biztonságosan beszerelhetők. Az alkalmazott körmök hegye úgy van kiképezve, hogy a szerelvények biztonságos rögzítése érdekében a keményebb anyagból készült süllyesztődobozok falába is könnyen belemélyedjenek. Műszaki paraméterei az összes kapcsolódó szabványnak megfelelnek. A család tagjai színben és dizájnban minden területet lefednek: legyen szó fémről vagy fáról, rusztikus vagy ultramodern lakásbelsőről. A betétek 3 különböző színű fedlappal (fehér, krém, ezüst) kaphatók. A keretek többféle színben és alapanyagban választhatók a megfelelő fedlapokhoz. A márkanévváltással összhangban 2009 második felében a jelenlegi Nova márkanév alatt futó rendelési számok új, Unica márkanévhez tartozó rendelési számokra változnak. A ek műszaki tartalma, ill. megjelenése nem változik, azonban a csomagolása és a csomagolási egysége igen. Hamarosan új színekkel bővül az Unica színválasztéka! A billentyűk és fedlapok között megjelenik a grafit színű. A fából készült kereteknél új szín a vengefa, a fémeknél pedig az éjfekete, a gyömbér és az antracit. Színválaszték Fedlapok Keretek fehér narancs pezsgőszürke vízzöld almazöld fehér homok sötétbordó mangán mályva palaszürke krém krém selymes króm selymes nikkel csillám króm antracit gyömbér éjfekete ezüst bükkfa cseresznyefa dohány vengefa selymes króm selymes nikkel csillám króm antracit gyömbér éjfekete grafit bükkfa cseresznyefa dohány vengefa D85

2 Csatlakozóaljzat-betétek fedlappal Csatlakozóaljzat védőföldeléssel fehér Unica Plus EEEP MGU Z krém Unica Plus EEEP MGU Z ezüst Unica Top EEEP MGU Z 4 10 grafit Unica Top MGU Z 10 Csatlakozóaljzat gyermekvédelemmel, védőföldeléssel fehér Unica Plus EEEP MGU Z krém Unica Plus EEEP MGU Z ezüst Unica Top EEEP MGU Z 4 10 grafit Unica Top MGU Z 10 Csatlakozóaljzat védőföldeléssel piros Unica Plus EEEP MGU Z zöld Unica Plus EEEP MGU Z IP20 csapófedeles földelt csatlakozóaljzat fehér Unica Plus EEEP MGU TAZ 8 10 krém Unica Plus EEEP MGU TAZ 8 10 ezüst Unica Top EEEP MGU TAZ 4 10 grafit Unica Top MGU TAZ 10 FH Kettős csatlakozóaljzat fehér Unica Plus EEEP MGU D 6 5 krém Unica Plus EEEP MGU D 6 5 vízzöld Unica Plus EEEP MGU D 6 5 homok Unica Plus EEEP MGU D 6 5 sötétbordó Unica Plus EEEP MGU D 6 5 palaszürke Unica Plus EEEP MGU D 6 5 D86

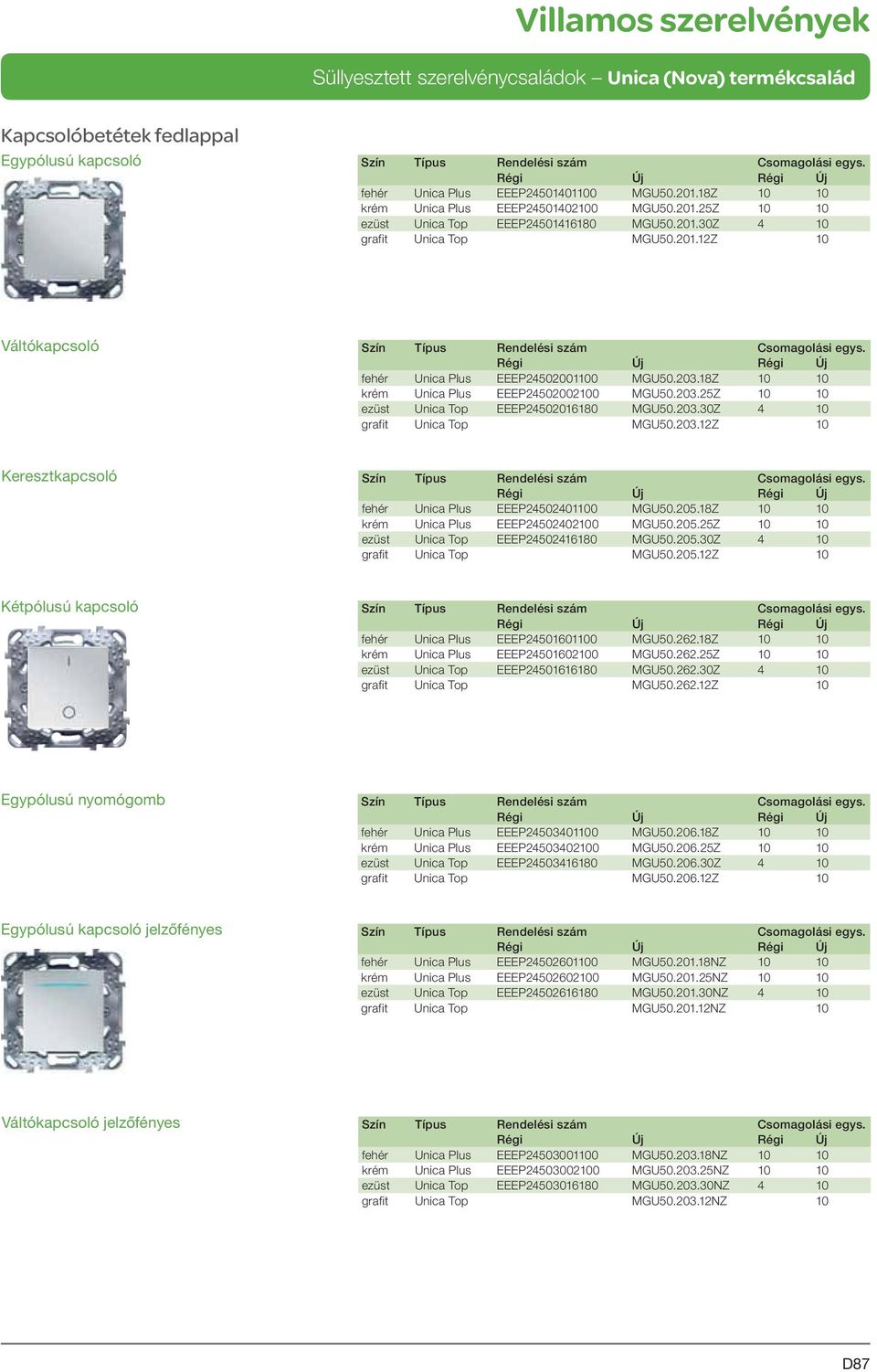

3 Kapcsolóbetétek fedlappal Egypólusú kapcsoló fehér Unica Plus EEEP MGU Z krém Unica Plus EEEP MGU Z ezüst Unica Top EEEP MGU Z 4 10 grafit Unica Top MGU Z 10 Váltókapcsoló fehér Unica Plus EEEP MGU Z krém Unica Plus EEEP MGU Z ezüst Unica Top EEEP MGU Z 4 10 grafit Unica Top MGU Z 10 Keresztkapcsoló fehér Unica Plus EEEP MGU Z krém Unica Plus EEEP MGU Z ezüst Unica Top EEEP MGU Z 4 10 grafit Unica Top MGU Z 10 Kétpólusú kapcsoló fehér Unica Plus EEEP MGU Z krém Unica Plus EEEP MGU Z ezüst Unica Top EEEP MGU Z 4 10 grafit Unica Top MGU Z 10 Egypólusú nyomógomb fehér Unica Plus EEEP MGU Z krém Unica Plus EEEP MGU Z ezüst Unica Top EEEP MGU Z 4 10 grafit Unica Top MGU Z 10 Egypólusú kapcsoló jelzőfényes fehér Unica Plus EEEP MGU NZ krém Unica Plus EEEP MGU NZ ezüst Unica Top EEEP MGU NZ 4 10 grafit Unica Top MGU NZ 10 Váltókapcsoló jelzőfényes fehér Unica Plus EEEP MGU NZ krém Unica Plus EEEP MGU NZ ezüst Unica Top EEEP MGU NZ 4 10 grafit Unica Top MGU NZ 10 D87

4 Kapcsolóbetétek fedlappal (folytatás) Keresztkapcsoló jelzőfényes fehér Unica Plus EEEP MGU NZ krém Unica Plus EEEP MGU NZ ezüst Unica Top EEEP MGU NZ 4 10 grafit Unica Top MGU NZ 10 1P nyomógomb jelzőfényes fehér Unica Plus EEEP MGU NZ krém Unica Plus EEEP MGU NZ ezüst Unica Top EEEP MGU NZ 4 10 grafit Unica Top MGU NZ 10 A kékszínű jelzőlámpa inaktív állapotban világít! 2P kapcsoló funkciójelző-fénnyel fehér Unica Plus EEEP MGU SZ krém Unica Plus EEEP MGU SZ ezüst Unica Top EEEP MGU SZ 4 10 grafit Unica Top MGU SZ 10 Csillárkapcsoló fehér Unica Plus EEEP MGU Z krém Unica Plus EEEP MGU Z ezüst Unica Top EEEP MGU Z 4 10 grafit Unica Top MGU Z 10 Kettős váltókapcsoló fehér Unica Plus EEEP MGU Z krém Unica Plus EEEP MGU Z ezüst Unica Top EEEP MGU Z 4 10 grafit Unica Top MGU Z 10 Zsalukapcsoló fehér Unica Plus EEEP MGU Z krém Unica Plus EEEP MGU Z ezüst Unica Top EEEP MGU Z 4 10 grafit Unica Top MGU Z 10 Zsalunyomó fehér Unica Plus EEEP MGU Z krém Unica Plus EEEP MGU Z ezüst Unica Top EEEP MGU Z 4 10 grafit Unica Top MGU Z 10 D88

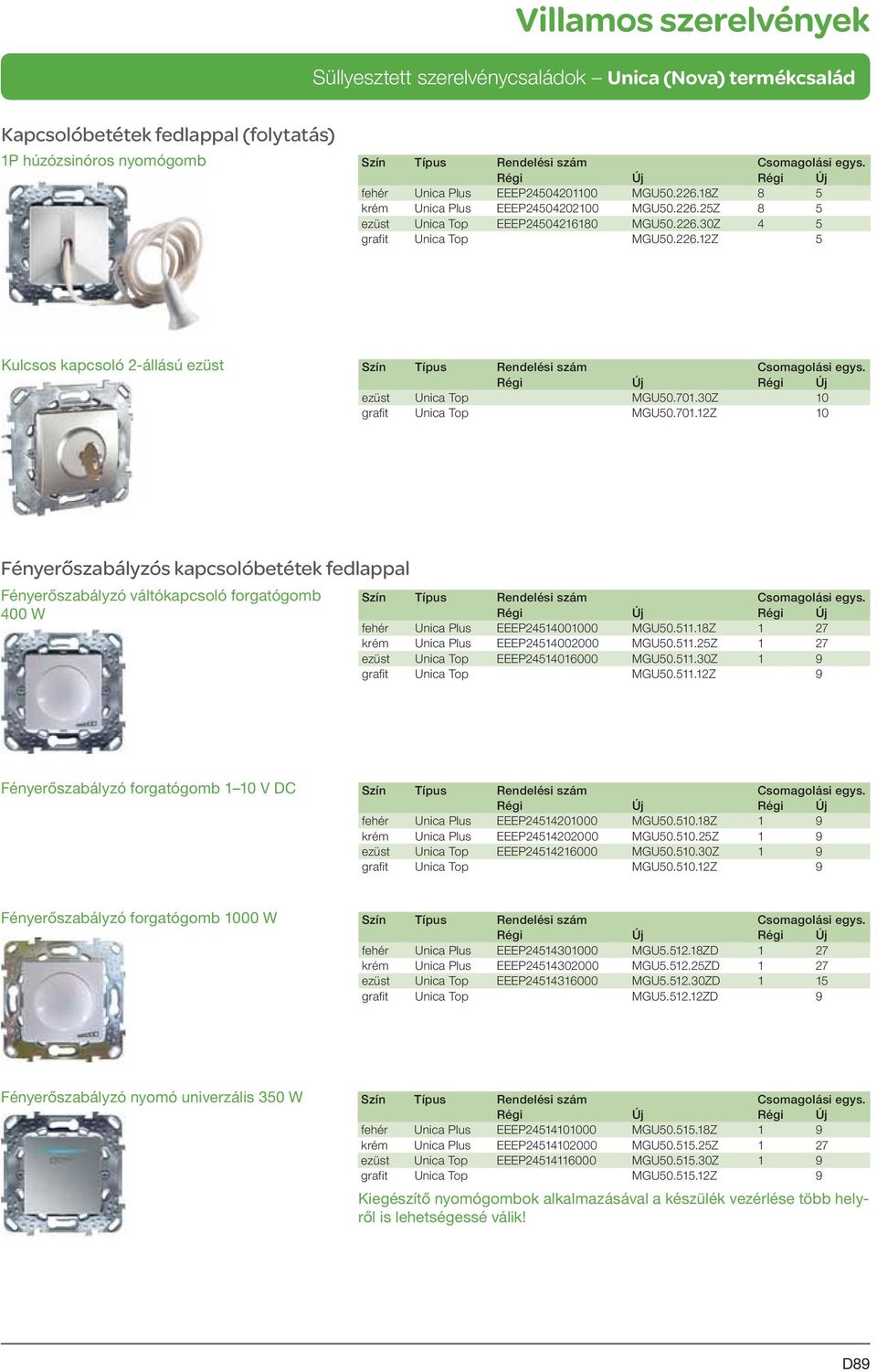

5 Kapcsolóbetétek fedlappal (folytatás) 1P húzózsinóros nyomógomb fehér Unica Plus EEEP MGU Z 8 5 krém Unica Plus EEEP MGU Z 8 5 ezüst Unica Top EEEP MGU Z 4 5 grafit Unica Top MGU Z 5 Kulcsos kapcsoló 2-állású ezüst ezüst Unica Top MGU Z 10 grafit Unica Top MGU Z 10 Fényerőszabályzós kapcsolóbetétek fedlappal Fényerőszabályzó váltókapcsoló forgatógomb 400 W fehér Unica Plus EEEP MGU Z 1 27 krém Unica Plus EEEP MGU Z 1 27 ezüst Unica Top EEEP MGU Z 1 9 grafit Unica Top MGU Z 9 Fényerőszabályzó forgatógomb 1 10 V DC fehér Unica Plus EEEP MGU Z 1 9 krém Unica Plus EEEP MGU Z 1 9 ezüst Unica Top EEEP MGU Z 1 9 grafit Unica Top MGU Z 9 Fényerőszabályzó forgatógomb 1000 W fehér Unica Plus EEEP MGU ZD 1 27 krém Unica Plus EEEP MGU ZD 1 27 ezüst Unica Top EEEP MGU ZD 1 15 grafit Unica Top MGU ZD 9 Fényerőszabályzó nyomó univerzális 350 W fehér Unica Plus EEEP MGU Z 1 9 krém Unica Plus EEEP MGU Z 1 27 ezüst Unica Top EEEP MGU Z 1 9 grafit Unica Top MGU Z 9 Kiegészítő nyomógombok alkalmazásával a készülék vezérlése több helyről is lehetségessé válik! D89

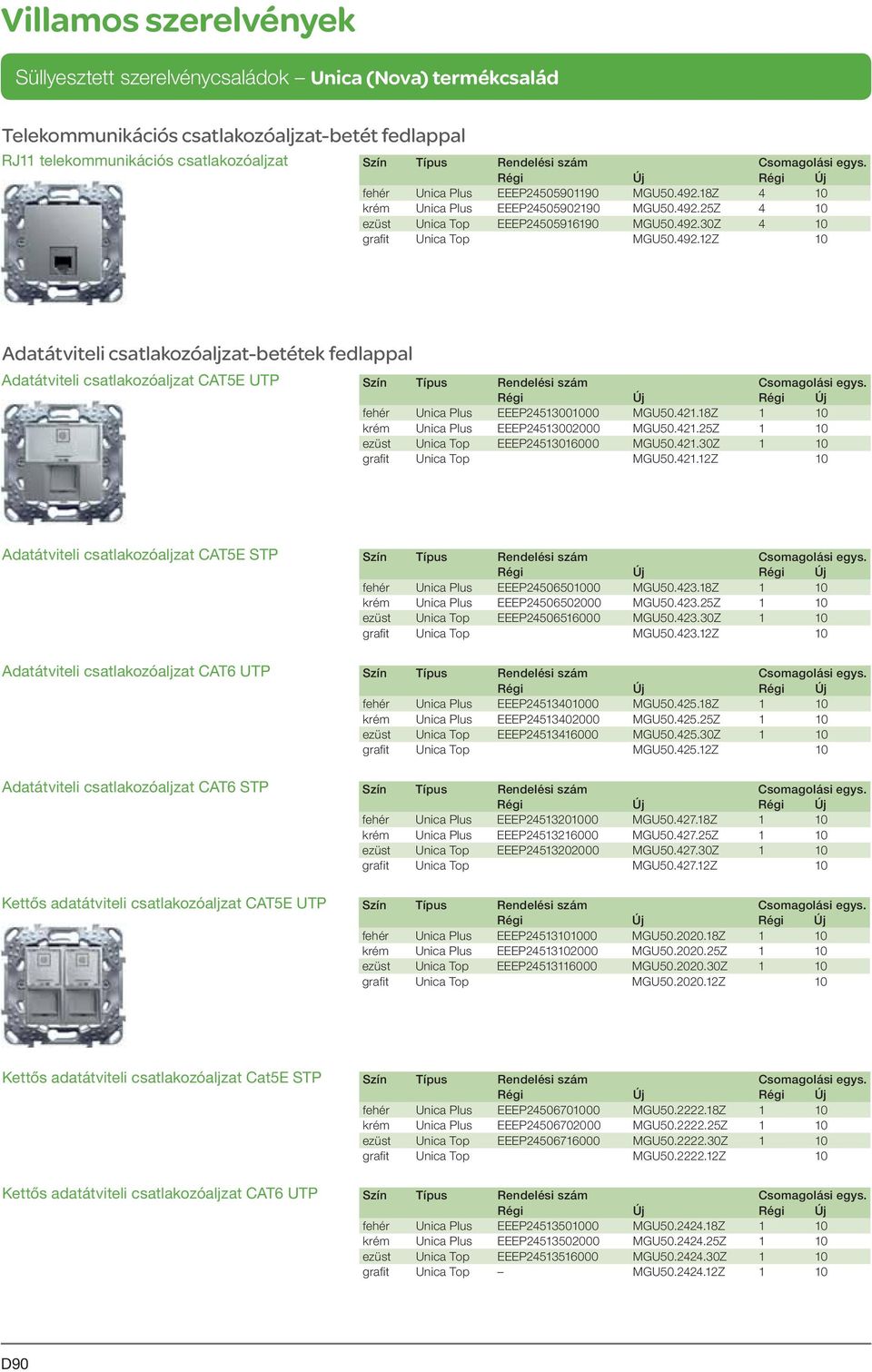

6 Telekommunikációs csatlakozóaljzat-betét fedlappal RJ11 telekommunikációs csatlakozóaljzat fehér Unica Plus EEEP MGU Z 4 10 krém Unica Plus EEEP MGU Z 4 10 ezüst Unica Top EEEP MGU Z 4 10 grafit Unica Top MGU Z 10 Adatátviteli csatlakozóaljzat-betétek fedlappal Adatátviteli csatlakozóaljzat CAT5E UTP fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 Adatátviteli csatlakozóaljzat CAT5E STP Adatátviteli csatlakozóaljzat CAT6 UTP Adatátviteli csatlakozóaljzat CAT6 STP Kettős adatátviteli csatlakozóaljzat CAT5E UTP fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 Kettős adatátviteli csatlakozóaljzat Cat5E STP Kettős adatátviteli csatlakozóaljzat CAT6 UTP fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 1 10 D90

7 Adatátviteli csatlakozóaljzat-betétek fedlappal (folytatás) Kettős adatátviteli csatlakozóaljzat CAT6 STP fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 1 10 RJ45 Infraplus Cat5 UTP+RJ11 csatlakozó fehér Unica Plus MGU Z 10 krém Unica Plus MGU Z 10 ezüst Unica Top MGU Z 10 grafit Unica Top MGU Z 10 RJ45 univerzális fedlap fehér Unica Plus MGU Z 10 krém Unica Plus MGU Z 10 ezüst Unica Top MGU Z 10 grafit Unica Top MGU Z 10 Kettős RJ45 univerzális fedlap fehér Unica Plus MGU Z 10 krém Unica Plus MGU Z 10 ezüst Unica Top MGU Z 10 Antenna-csatlakozóaljzat betétek fedlappal Antennacsatlakozó SAT csillagponti fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 Antennacsatlakozó SAT átmenő fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 Antennacsatlakozó SAT végzáró fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 Antennacsatlakozó TV csillagponti fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 Antennacsatlakozó TV átmenő fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 D91

8 Antenna csatlakozóaljzat-betétek fedlappal (folytatás) Antennacsatlakozó TV végzáró fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 Antennacsatlakozó TV/FM csillagponti fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 Antennacsatlakozó TV/FM végzáró fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 Antennacsatlakozó TV/FM átmenő fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 Antennacsatlakozó R-TV/SAT csillagponti fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 Antennacsatlakozó R-TV/SAT végzáró fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 Antennacsatlakozó R-TV/SAT átmenő fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 Univerzális antenna fedlap fehér Unica Plus EEEP MGU krém Unica Plus EEEP MGU ezüst Unica Top EEEP MGU grafit Unica Top MGU D92

9 Hangfal csatlakozóbetétek fedlappal Egyes hangfalcsatlakozó fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 Kettős hangfalcsatlakozó fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 Mozgás- és jelenlétérzékelő betétek fedlappal Mozgás- és jelenlétérzékelő 300 W fehér Unica Plus EEEP MGU Z 1 9 krém Unica Plus EEEP MGU Z 1 9 ezüst Unica Top EEEP MGU Z 1 9 grafit Unica Top MGU Z 9 Mozgás- és jelenlétérzékelő 2300 W fehér Unica Plus EEEP MGU Z 1 9 krém Unica Plus EEEP MGU Z 1 9 ezüst Unica Top EEEP MGU Z 1 9 grafit Unica Top MGU Z 9 Szobatermosztát betétek fedlappal Szobatermosztát fehér Unica Plus EEEP MGU Z 1 9 krém Unica Plus EEEP MGU Z 1 9 ezüst Unica Top EEEP MGU Z 1 9 grafit Unica Top MGU Z 9 Programozható szobatermosztát LCD fehér Unica Plus EEEP MGU Z 1 8 krém Unica Plus EEEP MGU Z 1 8 ezüst Unica Top EEEP MGU Z 1 24 grafit Unica Top MGU Z 9 D93

10 Időzítőbetétek fedlappal Időzítő, nyomógombos fehér Unica Plus EEEP MGU Z 1 9 krém Unica Plus EEEP MGU Z 1 9 ezüst Unica Top EEEP MGU Z 1 9 grafit Unica Top MGU Z 9 Programozható időzítő LCD fehér Unica Plus EEEP MGU Z 1 8 krém Unica Plus EEEP MGU Z 1 8 ezüst Unica Top EEEP MGU Z 1 24 grafit Unica Top MGU Z 9 Csengőbetétek fedlappal Csengő fehér Unica Plus EEEP MGU Z 1 10 krém Unica Plus EEEP MGU Z 1 10 ezüst Unica Top EEEP MGU Z 1 10 grafit Unica Top MGU Z 10 Dallamcsengő 5 dallamos fehér Unica Plus EEEP MGU Z 1 8 krém Unica Plus EEEP MGU Z 1 8 ezüst Unica Top EEEP MGU Z 1 24 grafit Unica Top MGU Z 9 Kártyás kapcsolóbetétek fedlappal Kártyás kapcsoló fehér Unica Plus EEEP MGU Z 1 5 krém Unica Plus EEEP MGU Z 1 5 ezüst Unica Top EEEP MGU Z 1 5 grafit Unica Top MGU Z 5 Kártyás időzítőkapcsoló fehér Unica Plus EEEP MGU Z 1 8 krém Unica Plus EEEP MGU Z 1 8 ezüst Unica Top EEEP MGU Z 1 24 grafit Unica Top MGU Z 9 D94

11 Ébresztőóra betét fedlappal Programozható ébresztőóra LCD fehér Unica Plus EEEP MGU Z 1 8 krém Unica Plus EEEP MGU Z 1 8 ezüst Unica Top EEEP MGU Z 1 24 grafit Unica Top MGU Z 9 Barométer betét fedlappal Barométer LCD fehér Unica Plus EEEP MGU Z 1 8 krém Unica Plus EEEP MGU Z 1 8 ezüst Unica Top EEEP MGU Z 1 24 grafit Unica Top MGU Z 9 D95

12 Keretek Pk14-1 Egyes keret Szín/típus Rendelési szám Csomagolási egység Unica Plus fehér EEEP MGU krém EEEP MGU narancs EEEP MGU vízzöld EEEP MGU almazöld EEEP MGU homok EEEP MGU sötétbordó EEEP MGU mangánkék EEEP MGU mályva EEEP MGU palaszürke EEEP MGU pezsgőszürke EEEP MGU Unica Top selymeskróm/ezüst EEEP MGU selymesnikkel/ezüst EEEP MGU csillámkróm/ezüst EEEP MGU bükkfa/ezüst EEEP MGU M1 1 5 cseresznye/ezüst EEEP MGU M2 1 5 wengefa/ezüst MGU M3 5 dohány/ezüst EEEP MGU M4 1 5 gyömbér/ezüst MGU antracit/ezüst MGU éjfekete/ezüst MGU selymeskróm/grafit MGU selymesnikkel/grafit MGU csillámkróm/grafit MGU gyömbér/grafit MGU antracit/grafit MGU éjfekete/grafit MGU bükkfa/grafit MGU M1 5 cseresznye/grafit MGU M2 5 wengefa/grafit MGU M3 5 dohány/grafit MGU M4 5 Pk14-2H Kettes vízszintes keret Szín/típus Rendelési szám Csomagolási egység Unica Plus fehér EEEP MGU krém EEEP MGU narancs EEEP MGU vízzöld EEEP MGU almazöld EEEP MGU homok EEEP MGU sötétbordó EEEP MGU mangánkék EEEP MGU mályva EEEP MGU palaszürke EEEP MGU pezsgőszürke EEEP MGU Unica Top selymeskróm/ezüst EEEP MGU selymesnikkel/ezüst EEEP MGU csillámkróm/ezüst EEEP MGU bükkfa/ezüst EEEP MGU M1 1 3 cseresznye/ezüst EEEP MGU M2 1 3 wengefa/ezüst MGU M3 3 dohány/ezüst EEEP MGU M4 1 3 gyömbér/ezüst MGU antracit/ezüst MGU éjfekete/ezüst MGU selymeskróm/grafit MGU selymesnikkel/grafit MGU csillámkróm/grafit MGU gyömbér/grafit MGU antracit/grafit MGU éjfekete/grafit MGU bükkfa/grafit MGU M1 3 cseresznye/grafit MGU M2 3 wengefa/grafit MGU M3 3 dohány/grafit MGU M4 3 D96

13 Keretek Pk14-3H Hármas vízszintes keret Szín/típus Rendelési szám Csomagolási egység Unica Plus fehér EEEP MGU krém EEEP MGU narancs EEEP MGU vízzöld EEEP MGU almazöld EEEP MGU homok EEEP MGU sötétbordó EEEP MGU mangánkék EEEP MGU mályva EEEP MGU palaszürke EEEP MGU pezsgőszürke EEEP MGU Unica Top selymeskróm/ezüst EEEP MGU selymesnikkel/ezüst EEEP MGU csillámkróm/ezüst EEEP MGU bükkfa/ezüst EEEP MGU M1 1 3 cseresznye/ezüst EEEP MGU M2 1 3 wengefa/ezüst MGU M3 3 dohány/ezüst EEEP MGU M4 1 3 gyömbér/ezüst MGU antracit/ezüst MGU éjfekete/ezüst MGU selymeskróm/grafit MGU selymesnikkel/grafit MGU csillámkróm/grafit MGU gyömbér/grafit MGU antracit/grafit MGU éjfekete/grafit MGU bükkfa/grafit MGU M1 3 cseresznye/grafit MGU M2 3 wengefa/grafit MGU M3 3 dohány/grafit MGU M4 3 Pk14-4H Négyes vízszintes keret Szín/típus Rendelési szám Csomagolási egység Unica Plus fehér EEEP MGU krém EEEP MGU narancs EEEP MGU vízzöld EEEP MGU almazöld EEEP MGU homok EEEP MGU sötétbordó EEEP MGU mangánkék EEEP MGU mályva EEEP MGU palaszürke EEEP MGU pezsgőszürke EEEP MGU Unica Top selymeskróm/ezüst EEEP MGU selymesnikkel/ezüst EEEP MGU csillámkróm/ezüst EEEP MGU bükkfa/ezüst EEEP MGU M1 1 3 cseresznye/ezüst EEEP MGU M2 1 3 wengefa/ezüst MGU M3 3 dohány/ezüst EEEP MGU M4 1 3 gyömbér/ezüst MGU antracit/ezüst MGU éjfekete/ezüst MGU selymeskróm/grafit MGU selymesnikkel/grafit MGU csillámkróm/grafit MGU gyömbér/grafit MGU antracit/grafit MGU éjfekete/grafit MGU bükkfa/grafit MGU M1 3 cseresznye/grafit MGU M2 3 wengefa/grafit MGU M3 3 dohány/grafit MGU M4 3 D97

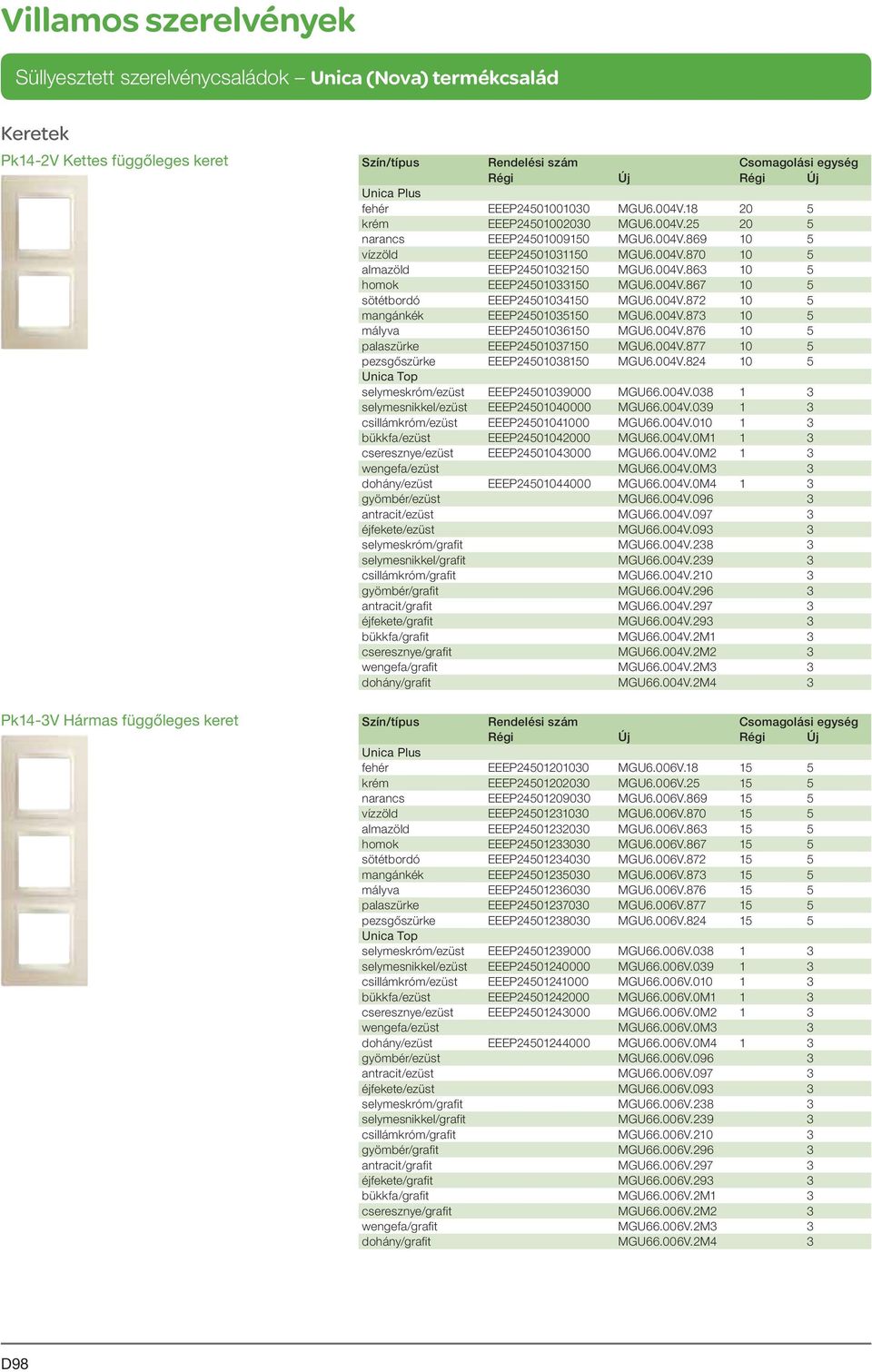

14 Keretek Pk14-2V Kettes függőleges keret Szín/típus Rendelési szám Csomagolási egység Unica Plus fehér EEEP MGU6.004V krém EEEP MGU6.004V narancs EEEP MGU6.004V vízzöld EEEP MGU6.004V almazöld EEEP MGU6.004V homok EEEP MGU6.004V sötétbordó EEEP MGU6.004V mangánkék EEEP MGU6.004V mályva EEEP MGU6.004V palaszürke EEEP MGU6.004V pezsgőszürke EEEP MGU6.004V Unica Top selymeskróm/ezüst EEEP MGU66.004V selymesnikkel/ezüst EEEP MGU66.004V csillámkróm/ezüst EEEP MGU66.004V bükkfa/ezüst EEEP MGU66.004V.0M1 1 3 cseresznye/ezüst EEEP MGU66.004V.0M2 1 3 wengefa/ezüst MGU66.004V.0M3 3 dohány/ezüst EEEP MGU66.004V.0M4 1 3 gyömbér/ezüst MGU66.004V antracit/ezüst MGU66.004V éjfekete/ezüst MGU66.004V selymeskróm/grafit MGU66.004V selymesnikkel/grafit MGU66.004V csillámkróm/grafit MGU66.004V gyömbér/grafit MGU66.004V antracit/grafit MGU66.004V éjfekete/grafit MGU66.004V bükkfa/grafit MGU66.004V.2M1 3 cseresznye/grafit MGU66.004V.2M2 3 wengefa/grafit MGU66.004V.2M3 3 dohány/grafit MGU66.004V.2M4 3 Pk14-3V Hármas függőleges keret Szín/típus Rendelési szám Csomagolási egység Unica Plus fehér EEEP MGU6.006V krém EEEP MGU6.006V narancs EEEP MGU6.006V vízzöld EEEP MGU6.006V almazöld EEEP MGU6.006V homok EEEP MGU6.006V sötétbordó EEEP MGU6.006V mangánkék EEEP MGU6.006V mályva EEEP MGU6.006V palaszürke EEEP MGU6.006V pezsgőszürke EEEP MGU6.006V Unica Top selymeskróm/ezüst EEEP MGU66.006V selymesnikkel/ezüst EEEP MGU66.006V csillámkróm/ezüst EEEP MGU66.006V bükkfa/ezüst EEEP MGU66.006V.0M1 1 3 cseresznye/ezüst EEEP MGU66.006V.0M2 1 3 wengefa/ezüst MGU66.006V.0M3 3 dohány/ezüst EEEP MGU66.006V.0M4 1 3 gyömbér/ezüst MGU66.006V antracit/ezüst MGU66.006V éjfekete/ezüst MGU66.006V selymeskróm/grafit MGU66.006V selymesnikkel/grafit MGU66.006V csillámkróm/grafit MGU66.006V gyömbér/grafit MGU66.006V antracit/grafit MGU66.006V éjfekete/grafit MGU66.006V bükkfa/grafit MGU66.006V.2M1 3 cseresznye/grafit MGU66.006V.2M2 3 wengefa/grafit MGU66.006V.2M3 3 dohány/grafit MGU66.006V.2M4 3 D98

15 Kiegészítők Kábelkivezető fehér Unica Plus EEEP MGU Z 4 10 krém Unica Plus EEEP MGU Z 4 10 ezüst Unica Top EEEP MGU Z 4 10 grafit Unica Top MGU Z 10 Vak fedlap fehér Unica Plus EEEP MGU Z 4 10 krém Unica Plus EEEP MGU Z 4 10 ezüst Unica Top EEEP MGU Z 4 10 grafit Unica Top MGU Z 10 Vészvilágítás fehér Unica Plus EEEP MGU TZ 1 27 IP44 burkolat rögzítőkörömmel fehér Unica Plus EEEP MGU G 10 5 Falon kívüli emelőkeret fehér Unica Plus EEEP MGU Glimmlámpa, narancs narancs MGU0.822.A MGU0.822.A 5 90 Glimmlámpa, kék kék MGU0.822.AZ MGU0.822.AZ 5 90 D99

16 Keretek D100

17 Csatlakozóaljzatok Névleges feszültség Áramnem Védettségi fokozat Vonatkozó szabványok Szerelési mód Bekötési mód 250 V a 50 Hz IP 20 MSZ 9870, IEC süllyesztett köröm/csavar csavaros Áramerősség Vízszintes sorolhatóság Függőleges sorolhatóság Gyermekvédelmi retesz 10/16 A Jelmagyarázat: + van, nincs A csatlakozóaljzatok szabványos, Ø 60 x 40 mm méretű, süllyesztett, erősáramú szerelvénydobozba szerelhetők, csavaros vagy körmös felerősítéssel. A szerelvények vezetékcsatornába szerelhetők. A kettős védőérintkezős csatlakozóaljzat kerettel együtt szerelt. Az alkalmazott technopolimer anyagok halogénmentesek, ütésállók és önkioltók. A kettős védőérintkezős csatlakozóaljzatok gyermekvédelmi retesszel ellátott ek. A mechanizmus fali süllyesztődobozba történő beépítését megkönnyíti az oldalsó vezetékbekötés. Az alkalmazott merev vezetékek lehetnek egy- vagy többeres vezetékek, max. keresztmetszetük: 4 mm 2. A kereszthornyú csavaroknak köszönhetően a vezetékek könnyen és gyorsan beköthetőek. A vezetékek bekötése előtt a fedlapot egy csavarhúzó segítségével el kell távolítani. Szünetmentes hálózatok megkülönböztetésére szolgál a piros és zöld színben kapható csatlakozóaljzat. A Unica dupladugalj következő színekben vásárolható meg: fehér, pezsgőszürke, vízzöld, sötétbordó, homok. D101

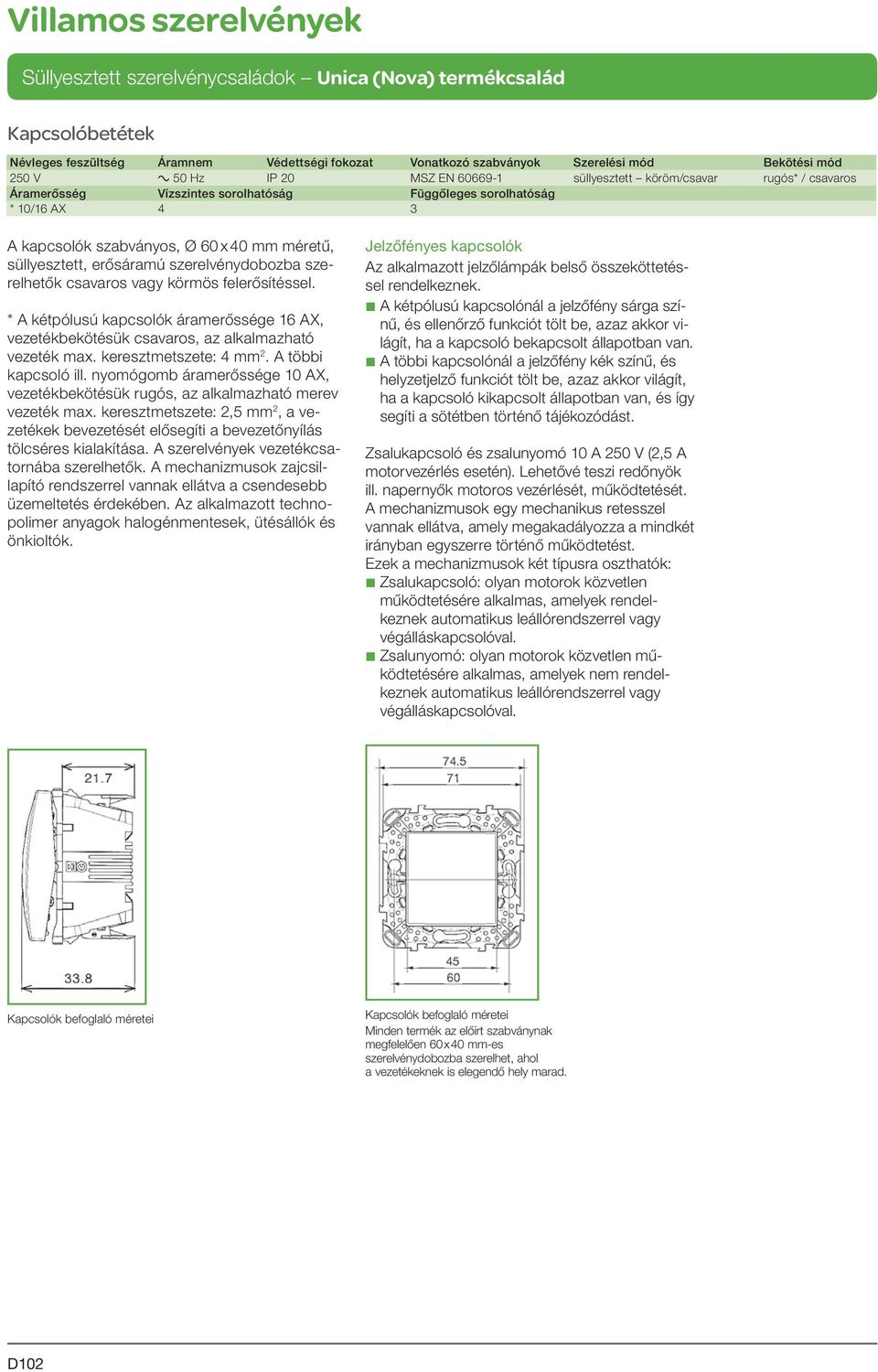

18 Kapcsolóbetétek Névleges feszültség Áramnem Védettségi fokozat Vonatkozó szabványok Szerelési mód Bekötési mód 250 V a 50 Hz IP 20 MSZ EN süllyesztett köröm/csavar rugós* / csavaros Áramerősség Vízszintes sorolhatóság Függőleges sorolhatóság * 10/16 AX 4 3 A kapcsolók szabványos, Ø 60 x 40 mm méretű, süllyesztett, erősáramú szerelvénydobozba szerelhetők csavaros vagy körmös felerősítéssel. * A kétpólusú kapcsolók áramerőssége 16 AX, vezetékbekötésük csavaros, az alkalmazható vezeték max. keresztmetszete: 4 mm 2. A többi kapcsoló ill. nyomógomb áramerőssége 10 AX, vezetékbekötésük rugós, az alkalmazható merev vezeték max. keresztmetszete: 2,5 mm 2, a vezetékek bevezetését elősegíti a bevezetőnyílás tölcséres kialakítása. A szerelvények vezetékcsatornába szerelhetők. A mechanizmusok zajcsillapító rendszerrel vannak ellátva a csendesebb üzemeltetés érdekében. Az alkalmazott technopolimer anyagok halogénmentesek, ütésállók és önkioltók. Jelzőfényes kapcsolók Az alkalmazott jelzőlámpák belső összeköttetéssel rendelkeznek. b A kétpólusú kapcsolónál a jelzőfény sárga színű, és ellenőrző funkciót tölt be, azaz akkor világít, ha a kapcsoló bekapcsolt állapotban van. b A többi kapcsolónál a jelzőfény kék színű, és helyzetjelző funkciót tölt be, azaz akkor világít, ha a kapcsoló kikapcsolt állapotban van, és így segíti a sötétben történő tájékozódást. Zsalukapcsoló és zsalunyomó 10 A 250 V (2,5 A motorvezérlés esetén). Lehetővé teszi redőnyök ill. napernyők motoros vezérlését, működtetését. A mechanizmusok egy mechanikus retesszel vannak ellátva, amely megakadályozza a mindkét irányban egyszerre történő működtetést. Ezek a mechanizmusok két típusra oszthatók: b Zsalukapcsoló: olyan motorok közvetlen működtetésére alkalmas, amelyek rendelkeznek automatikus leállórendszerrel vagy végálláskapcsolóval. b Zsalunyomó: olyan motorok közvetlen működtetésére alkalmas, amelyek nem rendelkeznek automatikus leállórendszerrel vagy végálláskapcsolóval. Kapcsolók befoglaló méretei Kapcsolók befoglaló méretei Minden az előírt szabványnak megfelelően 60 x 40 mm-es szerelvénydobozba szerelhet, ahol a vezetékeknek is elegendő hely marad. D102

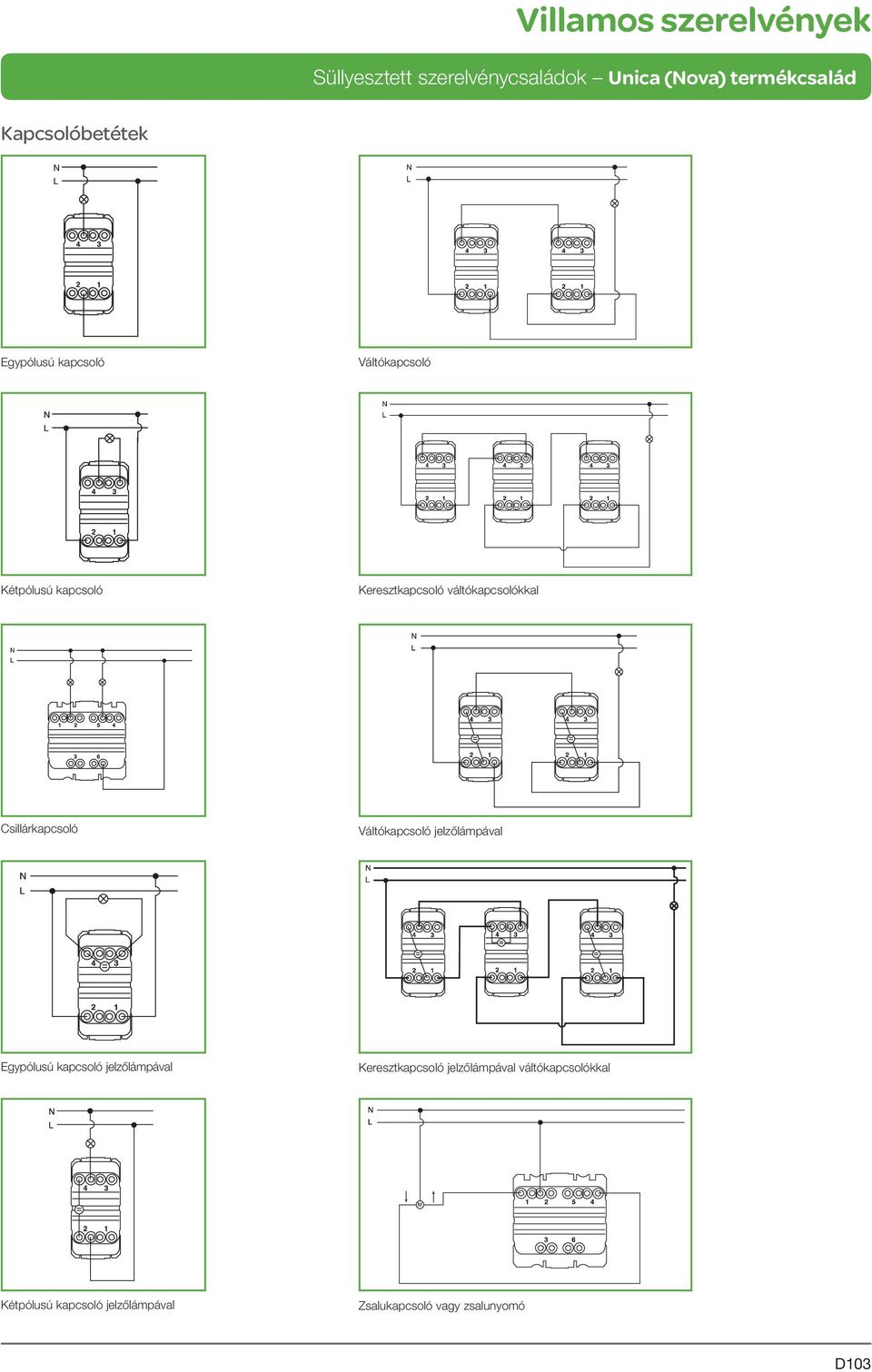

19 Kapcsolóbetétek Egypólusú kapcsoló Váltókapcsoló Kétpólusú kapcsoló Keresztkapcsoló váltókapcsolókkal Csillárkapcsoló Váltókapcsoló jelzőlámpával Egypólusú kapcsoló jelzőlámpával Keresztkapcsoló jelzőlámpával váltókapcsolókkal Kétpólusú kapcsoló jelzőlámpával Zsalukapcsoló vagy zsalunyomó D103

20 Fényerőszabályzós betétek Névleges feszültség Áramnem Védettségi fokozat Vonatkozó szabványok Szerelési mód Bekötési mód 250 V AC, 50 Hz IP 20 MSZ EN süllyesztett köröm/csavar csavaros Vízszintes sorolhatóság Függőleges sorolhatóság 4 3 A fényerőszabályozók szabványos, Ø 60 x 40 mm méretű, süllyesztett, erősáramú szerelvénydobozba szerelhetők csavaros vagy körmös felerősítéssel. Vezetékbekötésük csavaros, az alkalmazható vezeték max. keresztmetszete: 2,5 mm 2 A szerel- vények vezetékcsatornába szerelhetők. Az alkalmazott technopolimer anyagok halogénmentesek, ütésállók és önkioltók. Jelentős energiamegtakarítást érhetünk el a fényerőszabályozókkal, mert csökkentik az energiafogyasztást. Megnevezés Normál izzólámpa 230 V-os halogénizzó Kisfeszültségű halogén izzó vasmagos transzformátorral Kisfeszültségű halogénizzó toroid transzformátorral Kisfeszültségű halogénizzó elektronikus transzformátorral Normál fénycső Előfűtő transzformátorral szerelt fénycsövek Fényerőszabályzó W W VA váltókapcsoló forgatógomb Fényerőszabályzó forgatógomb 1 10 V DC Fényerőszabályzó W W VA 2 A, cos ϕ: 0,6 forgatógomb 1000 W Fényerőszabályzó nyomó univerzális 350 W W W VA VA VA Megnevezés Fényerőszabályzó váltókapcsoló forgatógomb Fényerőszabályzó forgatógomb 1 10 V DC Fényerőszabályzó forgatógomb 1000 W Fényerőszabályzó nyomó univerzális 350 W 1 10 V DC elektronikus előtéttel szerelt szabályozható impedanciájú fénycsövek Kompakt fénycsövek (energiatakarékos) Egyfázisú motorok/ ventilátorok Elektromos fűtőtestek Szabályzás módja Rögzítés módja forgatás csavarral és körömmel Biztosíték 4 Ah 230 V AC 5 x 20 mm 400 VA forgatás csavarral és 4 Ah 230 V AC körömmel 5 x 20 mm W - forgatás csavarral elektronikus W W W nyomás csavarral és körömmel elektronikus Kiegészítő nyomógombok alkalmazásával a készülék vezérlése több helyről is lehetségessé válik: Kapcsolók befoglaló méretei Az Unica ek betétjeinek mélysége maximálisan a következő: * maximális betétmélység D104

21 Telekommunikációs csatlakozóaljzat Villamos szerelvények Sávszélesség Csatlakozók típusa Védettségi fokozat Vonatkozó szabványok Szerelési mód Bekötési mód 2 MHz RJ 11 IP 20 EN 60950, EN süllyesztett köröm/csavar csavaros A telekommunikációs csatlakozóaljzatok telefonés ISDN kommunikáció fogyasztói végpontjának kialakítására alkalmasak (pl. telefon, fax, távadatkapcsolat internet). A csatlakozóaljzatok csavart-érpáros számítógéphálózat kiépítésére nem alkalmasak. A vezetékeket csavaros kapcsokkal lehet bekötni. A betétek vezetékcsatornába szerelhetők. A Unica (Nova) telekommunikációs aljzatok szabványos, Ø 60 x 40 mm méretű, csavaros vagy körmös felerősítésű, süllyesztett, erősáramú szerelvénydobozba szerelhetők. Szerelési útmutatók: a csomagolásán is megtalálhatók TX RJ11 3 L2 4 L1 5 TS L1 (4) L2 (3) RJ11 Telekommunikációs csatlakozóaljzat bekötési rajza Adatátviteli csatlakozóaljzatok Csatlakozók típusa Védettségi fokozat Vonatkozó szabványok Szerelési mód RJ 45 IP 20 EN 50173:2002, ISO/IEC 11801:2002, TIA 568-b.2 süllyesztett köröm/csavar A csatlakozóaljzatok nagysebességű számítógéphálózatok végpontjainak kiépítésére alkalmasak. A csatlakozóaljzatok egy vagy két RJ-45-ös csatlakozót képesek befogadni. Beköthető vezetékek: az EIA/TIA 568 A és EIA/TIA 568 B szabvány szerinti vezetékek. A betétek vezetékcsatornába szerelhetők. Az Unica (Nova) adatkommunikációs aljzatok szabványos, Ø 60 x 40 mm méretű, csavaros vagy körmös felerősítésű, süllyesztett, erősáramú szerelvénydobozba szerelhetők. Megnevezés Csatlakozók Pólusok Árnyékolás Kategória száma száma Adatátviteli csatlakozóaljzat 1 8 Cat 5e utp Kettős adatátviteli csatlakozóaljzat 2 2 x 8 Cat 5e utp Adatátviteli csatlakozóaljzat Cat 5e stp Kettős adatátviteli csatlakozóaljzat 2 2 x 8 + Cat 5e stp Adatátviteli csatlakozóaljzat 1 8 Cat 6 utp Kettős adatátviteli csatlakozóaljzat 2 2 x 8 Cat 6 utp Adatátviteli csatlakozóaljzat Cat 6 stp Kettős adatátviteli csatlakozóaljzat 2 2 x 8 + Cat 6 stp Jelmagyarázat: + van, nincs EIA/TIA 568 a EIA/TIA 568 b Az érintkezők számozása D105

22 Antenna-csatlakozóaljzatok Antenna R TV SAT elosztódoboz R TV / SAT koaxiális kábel csillagponti átmenő végzáró TV FM csillagponti átmenő végzáró A koaxiális antenna csatlakozóaljzat család elemei egyedi és kisközösségi antennarendszerekben felhasználható kicsatoló szerelvények. A csatlakozók házát speciális Zamak (alumínium és cink) ötvözetből készítették, így garantált a tökéletes védelem bármely elektromágneses zavaró jel ellen. A Unica (Nova) antenna csatlakozóaljzatok szabványos, Ø 60 x 40 mm méretű, csavaros vagy körmös felerősítés, süllyesztett, erősáramú szerelvénydobozba szerelhetők. Megnevezés Dc fejtáplálás Frekvenciatartomány Kicsatolási Átmenő csillapítás Végzárás (antenna csatlakozó) csillapítás db db Sat csillagponti MHz 11 + Sat átmenő MHz 11 1 Sat végzáró MHz 8 + Tv csillagponti MHz 11 + Tv átmenő MHz 11 0,5 Tv végzáró MHz 8 + Tv/fm csillagponti Fm: 87,5 108 MHz Tv vhf: MHz Tv uhf: MHz Fm: 10 Tv-vhf: 2 Tv-uhf: 1 + Tv/fm végzáró Fm: 87,5 108 MHz Tv vhf: MHz Tv uhf: MHz Tv/fm átmenő + Fm: 87,5 108 MHz Tv vhf: MHz Tv uhf: MHz R-tv/sat csillagponti Sat hüvelyen keresztül R: MHz Tv vhf: MHz Tv uhf: MHz Sat: MHz R-tv/sat végzáró R: MHz Tv vhf: MHz Tv uhf: MHz Sat: MHz R-tv/sat átmenő R: MHz Tv vhf: MHz Tv uhf: MHz Sat: MHz Fm: 27 Tv: 13,5 Fm: 32 Tv: 17 R/tv: 0,8 Sat: 1,4 R/tv: 9 Sat: 17 R/tv: 13 Sat: 12 + Tv: 0,5 + + Tv: 1 Sat: 1,5 D106

23 Időzítőkapcsolók Időzítő nyomógombos Maximális terhelés: 8 A, ohmos, induktív, kapacitív terhelések használhatók. A bekapcsolási idő 2 mp-től 12 percig egy potenciométerrel segítségével beállítható. A relé érintkezője potenciálmentes. A készülék túlfeszültség, rövidzárlat és termikus túlterhelés elleni védelemmel is rendelkezik. Maximális sorolás: normál nyomógomb: 25 db, jelzőfényes nyomógomb: 5 db. Az alkalmazható vezeték max. keresztmetszete: 2,5 mm 2 Programozható időzítő (LCD) A programozható időkapcsoló arra használható, hogy egy előre programozott napi időpont szerint vezéreljük a fogyasztókat. Programozása időintervallumok szerint történik. Az időintervallumok beállítása, az előre programozott ki-be kapcsolása egy megadott nap és hozzátartozó időpont szerint történik. Az időintervallumok megjelennek a kijelzőn. Alkalmazható terhelések: b 230 V 1200 W izzólámpák b 230 V 1200 W halogénlámpa b 12 V halogénlámpa 1000 VA hagyományos transzformátorral b Nagyobb terhelések vezérlésére relét kell használni. Egyéb jellemzők: b Maximális intervallumok száma: 28 (56 váltás On // Off). b A memóriában lévő értékek őrzése áramkimaradás esetén: 7 nap b Üzemi relatív páratartalom kijelzése %-ban: 20 80%. b Szobahőmérséklet kijelzés: 0 50 ºC. b Minimális időintervallum hossza: 1 perc b Reléérintkező: potenciál mentes. b Alkalmazható vezeték max. keresztmetszete: 1,5 mm 2. A Nova ek betétjeinek mélysége maximálisan a következő: * maximális betétmélység Nyomógombos időzítőkapcsoló időzítés beállítása D107

24 Csengők Csengő b Szabályozható hangmagasság b Hangszint: 76 és 80 db között b Áramfelvétel: 40 ma b Alkalmazható vezeték max. keresztmetszete: 1,5 mm 2 b Max. folyamatos üzemidő: 5 perc b Névleges feszültség 230 V, külön trafó alkalmazása nem szükséges Elektronikus dallamcsengő Több bejárattal rendelkező lakások esetén a bejáratokat dallamok segítségével különböztethetjük meg b Kiválasztható csengőhangok száma: 5 b Beprogramozott dallamok száma: 3 b Hangszint: 70 db b Áramfelvétel: 14 ma b Névleges feszültség 230 V, külön trafó alkalmazása nem szükséges Barométer Időjárásjelző készülék A készülék az időjárás jelzésére és előrejelzésére szolgál. Az időjárás előrejelzését a készülék a légnyomás változása alapján végzi. A prognózis megbízhatósága: 75%. Kijelzett értékek: b Idő b Hőmérséklet b Páratartartalom b Légnyomás b Holdfázis b Max. és min. hőmérsékleti értékek az utolsó két hét alatt b A memóriában lévő értékek őrzése 230 V áramkimaradás esetén: 7 nap b Relatív páratartalom kijelzése: 20 90% b Légnyomásjelzés: hpa/mb b Szobahőmérséklet kijelzés: 0 50º C b Beállási idő az elektromos hálózathoz való bekötés után: 6 óra Szerelési útmutatók: a csomagolásán is megtalálhatók. Ébresztőóra Ébresztőóra b 9 különböző ébresztési időpont beprogramozására van lehetőség b Automatikus téli-nyári időszámításra való átállás b Snooze funkció b Memóriában lévő értékek megőrzése áramkimaradás esetén: 7 nap b Relatív páratartalom kijelzése %-ban: 20 80%. b Szobahőmérséklet kijelzés: 0 50 ºC b Alkalmazható vezeték max. keresztmetszete: 1,5 mm 2 D108

25 Szobatermosztátok Szobatermosztát 8A Felhasználható olyan lakóépületekben, amelyek különálló, ill. központi fűtéssel rendelkeznek, valamint alkalmas független fűtési vagy légkondícionáló rendszerek vezérlésére. b Tápfeszültség: 230 Va ± 10% 50 Hz b Szabályozási tartomány: C b Szabályozás: forgatógombos b Terhelés fajtái: v 8 A (Ohmos) v 8 A cos ϕ = 0,8 (induktív) b Érzékenység: 0,5 C b Relékimenet NO (záró), C (közös) b Reléérintkező: potenciálmentes b Termikus túlterhelés ellen védett. b Zöld színű LED: tápfeszültség jelzés b Kétszínű LED Piros/Kék: v A piros szín: fűtés v A kék szín: légkondicionálás Programozható szobatermosztát (LCD) Felhasználható olyan lakóépületekben, amelyek különálló, ill. központi fűtéssel rendelkeznek, valamint alkalmas független fűtési vagy légkondícionáló rendszerek vezérlésére b Tápfeszültség: 230 V AC 50/60 Hz b Maximális heti programozási szám: 1 b Maximális programozható állapot változások száma: nincs határ b A memóriában lévő értékek megőrzése áramkimaradás esetén: 7 nap b Programozható hőmérsékletek: Tmax, Tmin, jegesedés elleni, differencia-hőmérséklet b Levegőhőmérséklet megjelenítése: 0 45º C b Választható hőmérséklet: lépték 0,5 ºC b Szabályozási tartomány: 5 és 35 ºC között b Relé érintkezőjének megszakítása: 8 A Ohmos, 5 A induktív b Reléérintkező: Potenciálmentes b Alkalmazható vezeték keresztmetszet: max. 1,5 mm 2 Mozgás- és jelenlétérzékelők Mozgás- és jelenlétérzékelő 300 W Telepíthető belső terekben, süllyesztett ill. falra szerelt szerelvénydobozokba. b Max. terhelés: 300 W b Horizontális látószög: 90º vagy 180º (állítható) b Vertikális látószög: 50º b Környezeti fényerő: állítható: Lux b Késleltetési idő: állítható: 2 s 20 min b Építési magasság: 1,2 2,15 m b Jelenlétérzékelés: 6 x 12 m területen belül (2,15 m építési magasság esetén) b Mozgásérzékelés: 6 x 18 m területen belül (2,15 m építési magasság esetén) b Vezetékszükséglet: 2 vezeték (fázis és a terhelés egyik pontja) b Távvezérlés: max. 5 db nyomógomb (nyitóérintkező) sorba köthető b Kibővítés: max. 5 db készülék párhuzamosan kapcsolható a nagyobb érzékelési terület érdekében b Alkalmazható terhelések: v Normál izzólámpa v 230 V halogén izzó v elektromos fűtőtest Mozgásérzékelő érzékelési tartománya Mozgás- és jelenlétérzékelési tartomány Mozgás- és jelenlétérzékelő 2300 W b Max. terhelés: 2300 W b Horizontális látószög: 90º vagy 180º (állítható) b Vertikális látószög: 50º b Környezeti fényerő: állítható: Lux b Késleltetési idő: állítható: 2 s 20 min b Építési magasság: 1,2 2,15 m b Jelenlétérzékelés: 6 x 12 m területen belül (2,15 m építési magasság esetén) b Mozgásérzékelés: 6 x 18 m területen belül (2,15 m építési magasság esetén) b Vezeték szükséglet: 3 vezeték (fázis, nulla, terhelés egyik pontja) (Master/Slave módban ill. távvezérlés módban 4 vezeték szükséges) b Távvezérlés: max. 5 db nyomógomb (záróérintkező) sorba köthető b Kibővítés: Master / Slave üzemmódban max. 5 készülék alkalmazható a nagyobb érzékelési terület és a különböző késleltetési idők érdekében b Alkalmazható terhelések: v Normál izzólámpa v 230 V halogén izzó v Kisfeszültségű halogén izzó vasmagos transzformátorral v Hagyományos fénycső v Kisfeszültségű halogén izzó elektronikus transzformátorral v Szabályozható impedanciájú kompakt (energiatakarékos) fénycső v Ventilátor (egyfázisú motor) v Elektromos fűtőtest v Kontaktor Mozgásérzékelési tartomány D109

26 Kártyás kapcsolók Kártyás kapcsoló b Speciálisan szállodai szobákhoz kialakítva. b Áramkörvezérlő világító, háztartási, elektronikai vagy egyéb berendezésekhez. b A kártya függőleges irányban elhelyezhető. b Kártyaméret: 54 x 86 x 0,85 b A kártya eltávolításakor az áramellátás megszakad. b Éjszakai jelzőfény: sárga színű b Élettartam: kapcsolás b Műszaki adatok: 10A / 250 V a Kártyás időzítőkapcsoló b Speciálisan szállodai szobákhoz kialakítva. b Áramkörök időzítő kikapcsolása világító, háztartási, elektronikai vagy egyéb berendezésekhez b Villogó jelzőfény az időzített kikapcsolás megjelöléséhez. b A kikapcsolási idő beállítható 10 másodperc és 3 perc között. b Kártyatípus: 54 x 86 x 0,85 mm b Biztosíték: elektronikus b Védelem: túlárammal és hőhatással szembeni b Reléérintkező: potenciálmentes Vezérelhető eszközök: b Izzólámpák (8 A) b 230 V halogén lámpák (8 A) b Kisfeszültségű, ferromágneses transzformátorral ellátott halogénlámpák (1000 VA) b Hagyományos fénycsövek (8 A) b Kisfeszültségű, elektronikus transzformátorral ellátott halogénlámpák (8 A) b Egyfázisú motorok (8 A) b Kompakt fénycsövek (8 A) Nem használható szabályozható impedanciájú (1 10 V) fénycsöveknél. Kártyás kapcsoló összeszerelési ábrája Jelzőlámpa, vészvilágítás Jelzőlámpa b Ki-/ bekapcsolás jelző, foglalt/szabad szoba vagy helyiség, stb. 2 különböző színű jelzőfénynyel (vörös, zöld). b Nem használható vészjelzés funkcióra. Vészvilágítás Áramkimaradás esetén a beépített lámpa világítani kezd. Használható lakóépületekben és üzemi területeken egyaránt, valamint lépcsőházakban, folyosókon és egyéb helyiségekben. b Tápfeszültség: 230 V AC + -10%; 50 Hz b Töltési idő: 24 h b Működési idő: 1 h b Akkumulátor élettartam: 500 töltési periódus b Lámpa élettartam: 400 h b Fényerő: 45 lux b Akkumulátor töltésjelzés: zöld színű LED-del b Biztosító: elektronikus b Védelem: túlfeszültség és túlmelegedés elleni Bekötési rajz D110

27 Kiegészítők IP44 burkolat A Nova szerelvénycsalád IP44-es védelmét látja el. Csak fehér színben kapható. Falon kívüli emelőkeret. Az összes Unica (Nova) funkcióhoz használható a következő ek kivételével: fényerőszabályzó kapcsolók, jelzőlámpa, vészvilágítás, csengők, IP44-es burkolat, kettős dugalj. 1. Unica (Nova) süllyesztett szerelvénycsalád IP44-es burkolat 2. Unica (Nova) süllyesztett szerelvénycsalád 3. A ek összeszerelése előtt pattintsa ki a betétet a süllyesztőperemből csavarhúzó segítségével. Dugalj esetén először a műanyag fedlap lecsavarozása szükséges. 4. Az így kipattintott betétet határozott mozdulattal pattintsa be az Unica (Nova) IP44-es fedélkészletbe, amelynek integrált süllyesztő pereme van, tehát a fém süllyesztőperemre nincs szükség. Unica (Nova) falonkívüli emelőkeret szerelése Furat a szerelvény rögzítésére Furat az emelőkeret falhoz való rögzítésére 90º A kapcsolóbetétet pattintsa ki a süllyesztőperemből, forgassa el 90 -kal, majd pattintsa be újra. A kapcsolóbetétbe kösse be a vezetékeket, majd rögzítse az emelőkeretre a mellé adott csavarok segítségével. Pattintsa fel a sorolókeretet a süllyesztőperemre. (A sorolókeret nem tartozék.) D111
