Plexo IP55 IK07. világítás vezérlés: kapcsolók, nyomók. Időzítő kapcsoló jelzőfénnyel 250 V~ glimmlámpával szállítva. glimmlámpával szállítva

Átírás

1 világítás vezérlés: kapcsolók, nyomók A mechanizmusokat burkolattal együtt szállítjuk Felszerelés falon kívüli dobozzal (448. oldal) vagy falba süllyesztve kerettel (448. oldal) A jelzőfénnyel rendelkező mechanizmusokat 230 V~-os lámpával szállítjuk (Kivéve: / ; ezeket 12 V-os lámpával szállítjuk) (Glimmlámpák és kiegészítők (450. oldal) Csom. kat. szám Kapcsolók 10 AX* 250 V~ Fehér Váltókapcsoló keresztkapcsoló Csom. kat. szám Nyomók 10 A 250 V~ Fehér Egypólusú nyomó Váltókapcsoló ellenőrzőfénnyel Egypólusú nyomó átkapcsoló nyitó- és Váltókapcsoló jelzőfénnyel kettős váltókapcsoló kétpólusú kapcsoló Időzítő kapcsoló jelzőfénnyel 250 V~ IP Egypólusú nyomó jelzőfénnyel Egypólusú nyomó jelzőfénnyel, címketartóval 12 V-os lámpával szállítjuk 230 V-os lámpával is felszerelhető (450. oldal) Egypólusú nyomó átkapcsoló címketartóval nyitó- és 12 V-os lámpával szállítjuk 230 V-os lámpával is felszerelhető (450. oldal) Fehér Elektronikus funkció 2 vezetékes bekötés lámpával Ismétlődő impulzus az időzítést újraindítja késleltetés: 25 mp 15 perc Maximális terhelés: izzó- és halogénlámpa 230 V~ (max W) ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus előtéttel (max. 400 VA) fénycső (max W 14 μf) kompakt fénycső (max. 400 VA) ohmikus terhelés, pl. fűtés (max W) ventilátormotor (max. 250 VA) * AX: A termék fénycső kapcsolására is korlátozás nélkül alkalmas (1) ELV halogénlámpa: törpefeszültségű halogénlámpa (12 V~, 24 V~, 48 V~) 445

2 mozgásérzékelős kapcsolók, alkonykapcsolók, kulcsos kapcsolók, informatikai aljzatok A mechanizmusokat burkolattal együtt szállítjuk Felszerelés falon kívüli dobozzal (448. oldal) vagy falba süllyesztve kerettel (448. oldal) Glimmlámpák és kiegészítők (450. oldal) Csom. Kat. szám Mozgásérzékelős kapcsolók 230 V~ /Fehér Mozgásérzékelős kapcsoló W 2 vezetékes kiegészítő kábelezés nélkül telepíthető egypólusú kapcsoló helyére Hagyományos nyomógombbal is összeköthető Max. 5 mozgásérzékelős kapcsoló váltókapcsolóként is működtethető Állítható időzítés: 6 mp 6 perc Állítható fényerősség: lux Érzékelési távolság: max. 8 m (állítható) Vízszintes látószög: 130º izzó- és halogénlámpa 230V~ ( W) Min. terhelés: 60 W Mozgásérzékelős kapcsoló 1000 W 3 vezetékes hagyományos nyomógombbal is összeköthető Több mozgásérzékelős kapcsoló váltókapcsolóként is működtethető Állítható időzítés: 1 mp 16 perc Állítható fényerősség: lux Állítható érzékelési távolság: 3 8 m Vízszintes látószög: 180º izzó-, és halogénlámpa 230 V~ (max W) ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus előtéttel (500 VA) fénycső kompakt fénycső ventilátorok (max. 100 VA) mágneskapcsolók (I max 2 A) Mozgásérzékelős kapcsoló be/ki kapcsoló funkcióval W 2 vezetékes kiegészítő kábelezés nélkül telepíthető egypólusú kapcsoló helyére hagyományos nyomógombbal is összeköthető Max. 9 mozgásérzékelős kapcsoló váltókapcsolóként is működtethető Állítható időzítés: 1 mp 16 perc Állítható fényerősség: lux Állítható érzékelési távolság: 3 8 m Vízszintes látószög: 180º izzó- és halogénlámpa 230 V~ ( W) ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus előtéttel ( VA) Min. terhelés: 40 W, ill. 40 VA Csom. Kat. szám Alkonykapcsolók 230 V~ Alkonykapcsoló A kapcsoló szürkületkor bekapcsol, majd hajnalban kikapcsol Fotocellával együtt szállítjuk Beállítható kapcsolási küszöbérték 0,5 és 1500 lux között izzó- és halogénlámpa 230 V~ (max W) ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus előtéttel (max. 500 VA) fénycső Ø26mm és Ø38 mm (max. 400 VA 40 μf) Fotocella IP Moduláris alkonykapcsolókhoz (kat. szám: , 122. oldal) Kulcsos kapcsolók 3 A 250 V~ RONIS 455 kulccsal A kulcs mindegyik helyzetben kivehető Max. terhelés: 230 V~ esetén: 3 A 690 W 24 V= esetén: 1,5 A kétállású kulcsos kapcsoló (0 1) 2 db záróérintkező háromállású kulcsos kapcsoló (1 0 2) 2 db záróérintkező RJ45 informatikai csatlakozóaljzatok Cat. 5e UTP Cat. 5e FTP Cat. 6 UTP Cat. 6 FTP (1) ELV halogénlámpa: törpefeszültségű halogénlámpa (12 V~, 24 V~, 48 V~) 446

3 redőnyvezérlők, vészleállítók, jelzőlámpák, termosztátok Plexo földelt csatlakozóaljzatok, zavarérzékelő A mechanizmusokat burkolattal együtt szállítjuk Felszerelés falon kívüli dobozzal (448. oldal) vagy falba süllyesztve kerettel (448. oldal) Csom. Kat. szám Redőnyvezérlő Redőnynyomó kettős nyomógomb végállás kapcsolóval rendelkező redőnymotorokhoz 10 A 250 V~ /Sárga Elektronikus szobatermosztát 230 V~ /Fehér IK55 IK L lehetővé teszi hőmérséklet szabályozását nedves helyeken vagy speciális körülmények között (pl. műhelyekben, laboratóriumokban, üvegházakban) Szabályozási tartomány: + 7 C-tól + 30 C-ig Nyár /Tél funkció gomb Vészleállítók 3 A 230 V~ Emergency stop felirattal szállítjuk, 8 nyelven Sárga burkolattal és piros nyomóval Max. terhelés: 230 V~ esetén: 3 A 690 W 24 V = esetén: 1,5 A Vészleállító nyitóérintkezős 1 pólusú Vészleállító nyomógomb kulcsos reteszoldással Nyitó- és Reteszoldás kulccsal RONIS n 455 kulccsal kulcs 0 állásban vehető ki Vészleállító gomb forgatásos reteszoldással Nyitó- és Reteszoldás 1/4 fordulatos elfordítással Jelzőlámpa /Fehér Jelzőlámpa E10-es max. 5 W-os izzók szerelhetők bele (izzóval szállítjuk) Csavaros rögzítéssel Bura nélkül szállítjuk Bura jelzőlámpához Piros Csom. kat. szám Földelt csatlakozóaljzatok Csapófedéllel Fehér P+F csatlakozóaljzat csavaros vezetékbekötéssel P+F csatlakozóaljzat rugós vezetékbekötéssel Sínezett csatlakozóaljzatok Csapófedéllel Egy darabból álló mechanizmus, csak egy csatlakozás szükséges Falon kívüli szerelésnél kettős vagy hármas falon kívüli dobozokhoz, illetve süllyesztett szerelésnél kettős vagy hármas keretekhez P+F csatlakozóaljzat P+F csatlakozóaljzat P+F csatlakozóaljzat Zavarérzékelő Folyadékszint-érzékelő IP41 IK Elsősorban nemkívánatos vízszivárgás jelzésére alkalmas. Az érzékelő felszerelésének magassága határozza meg azt a folyadékszintet, amely elindítja a riasztást kat. számú csengő transzformátorral (137. oldal) Tápfeszültség: 12 V =/~ Fogyasztás: 0,2 ma készenléti üzemmódban 20 ma riasztási üzemmódban Érzékelővel és 2 m kábellel együtt szállítjuk 447

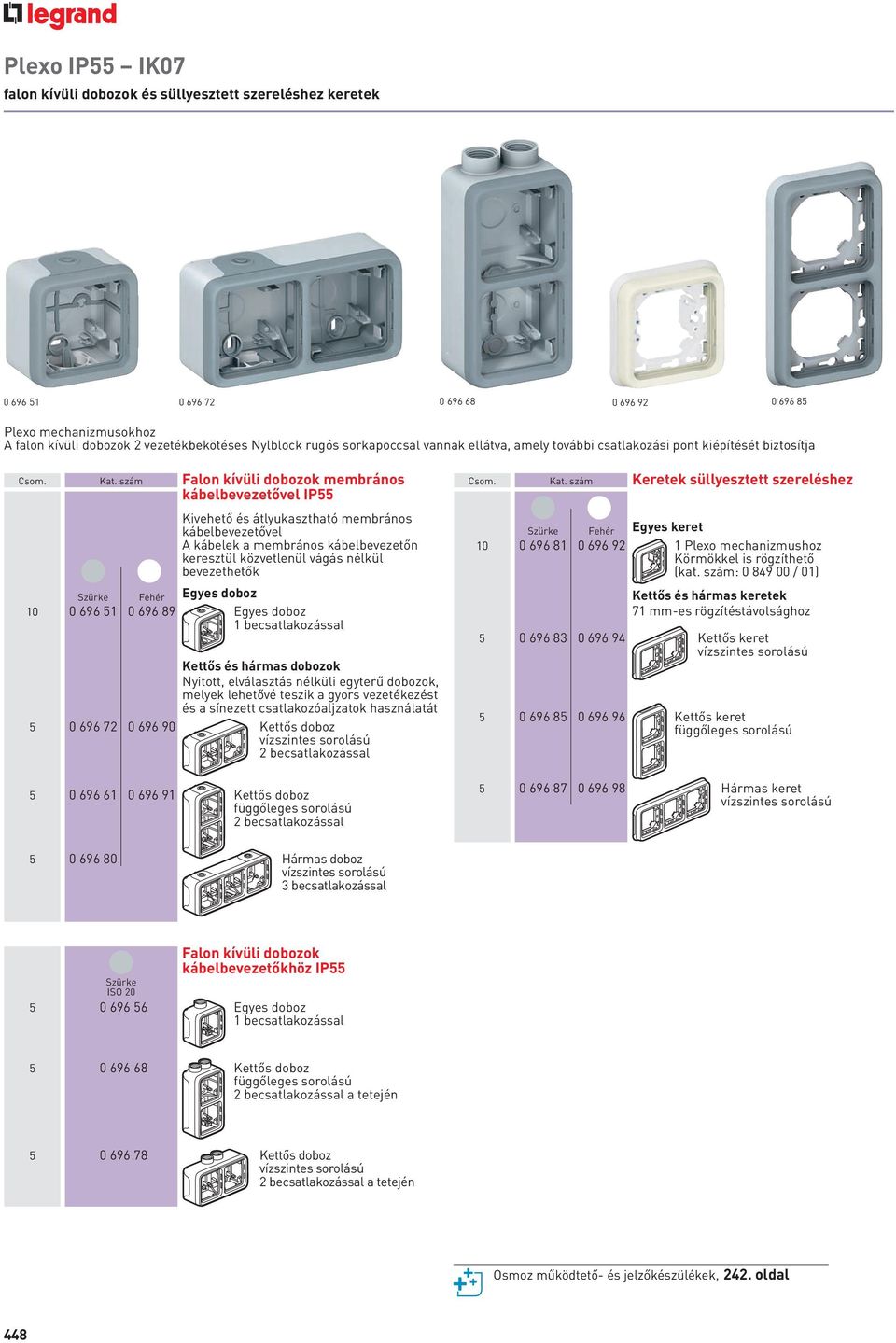

4 falon kívüli dobozok és süllyesztett szereléshez keretek Plexo mechanizmusokhoz A falon kívüli dobozok 2 vezetékbekötéses Nylblock rugós sorkapoccsal vannak ellátva, amely további csatlakozási pont kiépítését biztosítja Csom. kat. szám Falon kívüli dobozok membrános kábelbevezetővel IP55 kivehető és átlyukasztható membrános kábelbevezetővel A kábelek a membrános kábelbevezetőn keresztül közvetlenül vágás nélkül bevezethetők Fehér Egyes doboz Egyes doboz 1 becsatlakozással Kettős és hármas dobozok Nyitott, elválasztás nélküli egyterű dobozok, melyek lehetővé teszik a gyors vezetékezést és a sínezett csatlakozóaljzatok használatát kettős doboz 2 becsatlakozással kettős doboz 2 becsatlakozással Csom. kat. szám Keretek süllyesztett szereléshez Fehér Egyes keret Plexo mechanizmushoz körmökkel is rögzíthető (kat. szám: / 01) Kettős és hármas keretek 71 mm-es rögzítéstávolsághoz kettős keret kettős keret hármas keret hármas doboz 3 becsatlakozással Falon kívüli dobozok kábelbevezetőkhöz IP55 ISO Egyes doboz 1 becsatlakozással kettős doboz 2 becsatlakozással a tetején kettős doboz 2 becsatlakozással a tetején Osmoz működtető- és jelzőkészülékek, 242. oldal 448

5 összeszerelt falon kívüli szerelvények Plexo összeszerelt süllyesztett szerelvények lámpával Összeszerelt falon kívüli szerelvények két, membrános kábelbevezetővel A jelzőfénnyel rendelkező mechanizmusokat 230 V~-os lámpával szállítjuk Glimmlámpák és kiegészítők (450. oldal) Csom. kat. szám Kapcsolók 10 AX 250 V Váltókapcsoló keresztkapcsoló Összeszerelt szerelvények A jelzőfénnyel rendelkező mechanizmusokat 230 V~-os lámpával szállítjuk (kivéve: / ; ezeket 12 V-os lámpával szállítjuk) Csom. kat. szám Kapcsolók 10 AX 250 V~ Fehér Váltókapcsoló Váltókapcsoló ellenőrzőfénnyel kettős váltókapcsoló Váltókapcsoló jelzőfénnyel kettős váltókapcsoló Nyomók 10 A 250 V~ Egypólusú nyomó Egypólusú nyomó jelzőfénnyel Mozgásérzékelős kapcsoló Fehér IP Mozgásérzékelős kapcsoló 2000 W Falra és mennyezetre is szerelhető Műszaki információk a túloldalon Kulcsos kapcsoló 10 A 250 V~ Fehér IP20 IK Háromállású kulcsos kapcsoló (1 0 2) 1 pólusú Kulcs és zár nélkül (kat. szám: ) Zár kulccsal 3 kulccsal Nyomók 10 AX 250 V~ Fehér Egypólusú nyomó átkapcsoló nyitó- és Egypólusú nyomó átkapcsoló címketartóval nyitó- és 12 V-os lámpával szállítjuk 230 V-os lámpával is felszerelhető Földelt csatlakozóaljzatok Fehér P+F csatlakozóaljzat csavaros vezetékbekötéssel Kábelkivezető kábelkivezető Földelt csatlakozóaljzatok P+F csatlakozóaljzat, csavaros bekötéssel, Gumi csatlakozódugók és aljzatok, 458. oldal 449

6 kiegészítők Plexo Program Mosaic illesztőkeretek Felszerelés falon kívüli dobozzal (448. oldal) Csom. kat. szám Vakfedél Vakfedél Felszerelés falon kívüli dobozzal vagy falba süllyesztve kerettel Kábelkivezetők Fehér IP55 IK kábelkivezető tehermentesítővel Ø5 13 mm Címketartó A megsérült címketartók cseréjére fehér PVC-címkével szállítjuk Glimmlámpák Az ellenőrzőfény funkcióhoz használjon narancssárga, a jelzőfény funkcióhoz zöld színt Zöld glimmlámpa 230 V~, 1 ma kizárólag jelzőfényes kapcsolókhoz, nyomókhoz Zöld glimmlámpa: 230 V~, 0,5 ma Narancssárga glimmlámpa: 230 V~, 1 ma Zöld glimmlámpa: 12 V~, 15 ma Zöld glimmlámpa: 24 V~, 20 ma Membrános kábelbevezetők Csom. kat. szám Program Mosaic illesztőkeretek Program Mosaic illesztőkeret 2 modul befogadására alkalmas Program Mosaic szerelvények IP55-ös védettsége érdekében használandó /Fehér Illesztőkeret füstszínű Illesztőkeret füstszínű speciális kulccsal zárható Program Mosaic illesztőkeret IP modul befogadására alkalmas Illesztőkeret csapófedél nélkül Fehér Program Mosaic illesztőkeret modul befogadására alkalmas Rugalmas felületű vízmentes (IP55) keret, amely lehetővé teszi kapcsolók használatát a csapófedél felnyitása nélkül, megőrizve a termék IP55-ös védettségét Rögzítőköröm Standard köröm Hosszú köröm Fehér bemenetes Ø25 mm-ig bemenetes Ø16 mm-ig Csavartakaró A rögzítőcsavarok eltakarásához és befedéséhez 1 készlet = 4 takaróelem Fúrósablon Lehetővé teszi a rögzítési pontok bejelölését Vízszintmérővel szállítjuk 450

7 kiválasztási táblázat kapcsolók és csatlakozóaljzatok Fehér MECHANIZMUSOK NEM NEM falon kívüli süllyesztett falon kívüli süllyesztett KAPCSOLÓK Váltókapcsoló Keresztkapcsoló Kettős váltókapcsoló Váltókapcsoló ellenőrzőfénnyel Váltókapcsoló jelzőfénnyel Kétpólusú kapcsoló NYOMÓK Egypólusú nyomó Egypólusú nyomó jelzőfénnyel Egypólusú nyomó átkapcsoló (nyitó- és ) Egypólusú nyomó átkapcsoló címketartóval (nyitó- és ) Egypólusú nyomó jelzőfénnyel címketartóval () CSATLAKOZÓALJZATOK 2P+F földelt csatlakozóaljzat (1) (1) (1) (1) (1) 2P+F földelt csatlakozóaljzat (2) (2) 2x2P+F sínezett csatlakozóaljzat vízszintes (2) 2x2P+F sínezett csatlakozóaljzat függőleges (2) 3x2P+F sínezett csatlakozóaljzat vízszintes (2) Egyéb funkciók RJ45 informatikai aljzat Cat (UTP) (FTP) RJ45 informatikai aljzat Cat. 5e (UTP) (FTP) Időzítőkapcsoló jelzőfénnyel Mozgásérzékelős kapcsolók (szürke/ fehér) / / / / Mozgásérzékelős kapcsoló 2000 W Alkonykapcsoló Fotocella Kétállású kulcsos kapcsoló Háromállású kulcsos kapcsoló Redőnynyomó Elektronikus szobatermosztát Vészleállító nyitóérintkezős Vészleállító kulcsos nyitó- és Vészleállító forgatásos nyitó- és, 1/4 fordulatos Jelzőlámpa Bura jelzőlámpához Folyadékszint-érzékelő Vakfedél Kábelkivezető (1) Csavaros vezetékbekötéssel (2) 451
